ABB接触器附件选型

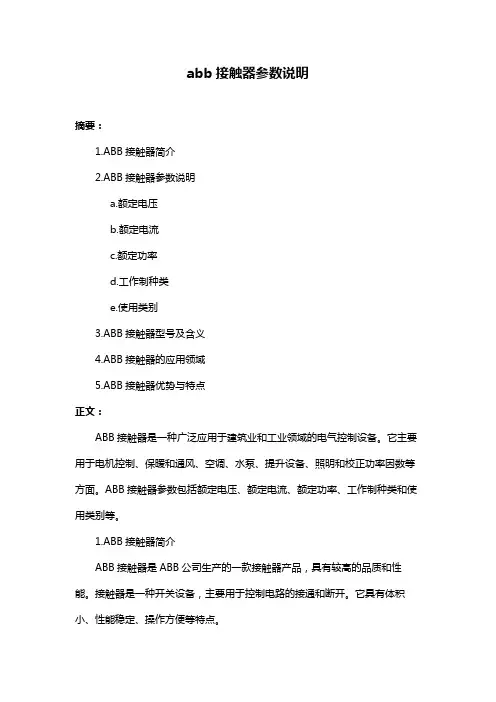

abb接触器参数说明摘要：1.ABB接触器简介2.ABB接触器参数说明a.额定电压b.额定电流c.额定功率d.工作制种类e.使用类别3.ABB接触器型号及含义4.ABB接触器的应用领域5.ABB接触器优势与特点正文：ABB接触器是一种广泛应用于建筑业和工业领域的电气控制设备。

它主要用于电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等方面。

ABB接触器参数包括额定电压、额定电流、额定功率、工作制种类和使用类别等。

1.ABB接触器简介ABB接触器是ABB公司生产的一款接触器产品，具有较高的品质和性能。

接触器是一种开关设备，主要用于控制电路的接通和断开。

它具有体积小、性能稳定、操作方便等特点。

2.ABB接触器参数说明ABB接触器的参数主要包括额定电压、额定电流、额定功率、工作制种类和使用类别等。

a.额定电压：接触器铭牌上的额定电压是指主触点上的额定电压。

通常用的电压等级有直流接触器和交流接触器，如127V、220V、380V、500V等。

b.额定电流：接触器铭牌上的额定电流是指主触点的额定电流。

直流接触器的额定电流有25A、40A、60A、100A、250A、400A、600A等；交流接触器的额定电流有5A、10A、20A、40A、60A、100A、150A、250A、400A、600A等。

c.额定功率：接触器的额定功率是指在额定电压下，接触器能承受的最大功率。

通常，额定功率与额定电压和额定电流有关。

d.工作制种类：接触器的工作制种类包括连续工作制、断续工作制和短时工作制等。

不同的工作制种类对接触器的使用寿命和性能有影响。

e.使用类别：接触器的使用类别包括通用接触器、高性能接触器和特殊性能接触器等。

不同类别的接触器适用于不同的应用场景。

3.ABB接触器型号及含义ABB接触器的型号通常由数字和字母组成，如T1、T2、T3等。

每个型号都代表不同的接触器类型和参数。

通过型号，可以快速了解接触器的性能和特点。

标题：abb微型断路器选型
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

ABB常用型号说明2009-12-06 11:43针对现在有很多业务员反映看不懂ABB面价表，里面的型号有很多相似之处，客户又没特殊要求，常用的型号根本不知道怎么选。

在此，特对我们最常用型号做如下说明及订货输入方式。

一、接触器1、选型必要参数：清楚电流大小，极数，触点方式及工作电压，就可以选型。

如额定工作电流为110A，主回路3极，1常开1常闭，工作电压是220V。

则可以选型为A110-30-11 AC220V2、如何在面价表中查询：我们在04年ABB低压产品面价表中工作电压为220V的正确型号也是最常用的型号应该为A110-30-11*220-230V50HZ，所以在面价表中选接触器时，都要以这样的型号为准，除客户特殊要求。

我们库存型号如：A110-30-11 AC220V，这个型号就是面价表中的A110-30-11*220-23050HZ，现在出现业务员订A110-30-11*220V50HZ，可能就会看到为什么处理的货期这么长，220V的不是很常用的吗？我们的解释是，这是两个完全不同的型号，你已经订错货了，此为不常用型号。

所以请各位在选型时看清楚常用型号，如果是要220V，就必须在价格表中找220-230V50HZ的，以免订错货物承担库存。

以下是交流接触器在面价表中的几个电压等级正确型号：24V————A110-30-11*24V50HZ110V————A110-30-11*110-115V50HZ220V-------A110-30-11*220-23050HZ380V————A110-30-11*380-400V50HZ3、订货输入要求：型号输入：A110-30-11 AC220V型号就这样输入，但品名必须要输入220-230V所对应的物料号，虽然我们没有输入220-230V，但物料号一定不能错。

要和自己订的型号完全一致。

二、热过载继电器1、过载继电器在价格表中如TA25DU1.0和TA25DU1.0 V1000，同是1.0的就有两个型号，就纳闷了，我到底应该选哪个呢，导致无法确认？现在明确的说明，选TA25DU1.0，所有的热继都不要去管带V1000的，包括我们库存型号也是一样的。

ABB分销商培训教材技术部分内容简介1产品选用基本技术参数2常用产品选用注意事项3产品大全及分类1元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB 低压电器元件选用手册》及相关样本。

断路器 1.1 1-7Emax空气断路器 1.1.1•框架•框架电流•分断能力•额定电流•脱扣器•极数•安装方式•附件控制电压例如:E1 B 12 PR111/P-LI R1250 3P WHR框架分断能力框架电流脱扣器额定电流极数安装方式技术参数代号解释框架: E1 E1 Iu = 800~1250AE1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流：12 1250A（E1，1250A--E6，6300A）脱扣器：PR111/P-LI PR111/P-LI PR111脱扣器，二段保护PR111/P-LI PR111脱扣器，二段保护PR111/P-LSI PR111脱扣器，三段保护PR111/P-LSIG PR111脱扣器，四段保护PR112/P-LSI PR112脱扣器，三段保护PR112/P-LSIG PR112脱扣器，四段保护PR112/PD-LSI PR112脱扣器，三段保护带对话单元PR112/PD-LSIG PR112脱扣器，四段保护带对话单元PR113/P-LSIG PR113脱扣器，四段保护PR113/PD-LSIG PR113脱扣器，四段保护带对话单元额定电流：R1250 1250A（E1，250A--E6，6300A）极数: 3P 3极（3或4极可选）安装方式：WHR W：抽出式（W：抽出式F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压：需要注明控制电压附件---YO，YC，YU，MIsomax塑壳断路器 1.1.2 •框架•框架电流•额定电流•分断能力•脱扣器（TM热敏电磁脱扣器型无须提供）•极数•安装方式•附件控制电压例如:TM热敏电磁脱扣器型：S2 S – 160 / R125 3P FFC框架分断能力框架电流额定电流极数安装方式技术参数代号解释框架: S2 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力：S SS1: B / N KA数值请查样本S2: B / N / S KA数值请查样本S3: N / H / L KA数值请查样本S5: N / H / L * KA数值请查样本S6: N / S / H / L KA数值请查样本框架电流：160A 参阅框架额定电流：R125 125AS1-125, 10A----S6-800, 800A极数：3P 3极（3或4极可选）安装方式：FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M框架 分断能力 框架电流 脱扣器 额定电流 极数 安装方式微处理器脱扣器型：S4 N – 250 / In125 LSIG 3P FFC技术参数 代号 解释框架:S4S4 I=160,250 S4 I=160,250 S5 I=400,630 S6 I=630,800 S7 I=1250,1600S8 I=2000, 2500, 3200分断能力： N NS4: N / H / L KA 数值请查样本 S5: N / H / L KA 数值请查样本 S6: N / S / H / L KA 数值请查样本 S7: S / H / L KA 数值请查样本 S8: H / V （新品）KA 数值请查样本框架电流： 250 参阅框架 额定电流： R125 125AS4-160, 100A----S6-800, 3200A脱扣器： LSIG LSIG: 长延迟＋短延迟＋瞬动＋接地故障I: 短路瞬动 LI: 长延迟＋瞬动LSI: 长延迟＋短延迟＋瞬动LSIG: 长延迟＋短延迟＋瞬动＋接地故障 LRIU: 长延迟+堵转+瞬动+断相或相不平衡( PR010/K,PR212/D,PR212/T 参见样本 )极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用) W: 抽出式(S1/S2不适用)FC: 铜电缆前接线 F: 前接线 EF: 加长前接线 ES: 加长扩展前接线 FC: 铜电缆前接线 R: 螺纹后接线 RC: 铜/铝后接线 附件控制电压： 需要注明控制电压附件---YO ，YC ，YU ，MIsomax塑壳断路器限流型 1.1.3 •框架•框架电流•额定电流•分断能力•极数•安装方式附件控制电压例如:技术参数代号解释S3 X - 125 / R80 3P FEF框架分断能力框架电流额定电流极数安装方式框架: S3 S3S2 I=1~100 分档S3 I=125,200S4 I=250S6 I=400,630分断能力：X XS2X分断能力70KA； S3X，S4X，S6X分断能力200KA框架电流：125 参阅框架额定电流：R80 80AS2X-80: 1~80(19档), 3P,单磁 (参见样本)S2X-100:1~100(16档), 3P, 参见样本S3X-125: 32,50,80,100,125S3X-200: 125,160,200S4X-250: 100,160,250S6X-400: 320,400S6X-630: 630极数：3P 3极（3或4极可选）安装方式：FEF F: 固定式F: 固定式P: 插入式(S6)W: 抽出式(S1/S2不适用)EF: 加长前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M一体化剩余电流断路器 1.1.4•框架•框架电流•额定电流•极数•安装方式•排列•附件控制电压例如:S2 N – 160 / R125 4P FFC +RC212/ 2V框架分断能力框架电流额定电流极数安装方式脱扣器技术参数代号解释框架、分断能力、框架电流：S2N-160只有两种S2N-160，S3N-250额定电流：R80 80AS2-160: 12.5,16,20,25,32,40,50,63,80,100,125,160S3-250: 32,40,50,63,80,100,125,160,200,250S3及以下磁脱扣固定为10倍,非标可有5倍或单磁. 极数：4P 4P安装方式：FFC F: 固定式F: 固定式FC: 铜电缆前接线F: 前接线（S3N）FC: 铜电缆前接线（S2N）排列：V V：垂直安装V：垂直安装，H：水平安装附件控制电压：需要注明控制电压附件---YO，YC，YU，M切换回路数回路数额定电流额定电流 安装方式 电源自动切换装置1.1.5DPT• 切换回路数 • 额定电流例如:DPT / SE1600技术参数代号 解释 切换回路数： SESE 双电源切换，TE 三电源切换 额定电流：1600 1600A 主回路电流Isomax 低压塑壳断路器配合剩余电流保护继电器1.1.6RC212• 框架电流• 安装方式例如:RC212 / 2 / 垂直安装技术参数 代号解释额定电流： 2（代码） 配S2-160/4P: 选 2 配S2-160/4P: 选 2 配S3-250/4P: 选 3 安装方式： 垂直安装 垂直安装与断路器叠装: 垂直安装 与断路器并装: 水平安装RCD• 剩余动作电流例如:剩余动作电流互感器内径主回路电流极数辅助触头数量控制电压RCD 0.03技术参数代号解释剩余动作电流: 0.03 30 mA剩余动作电流：0.03 - 0.1 - 0.3 -0.4 - 1A剩余电流保护继电器 1.1.7 RCQ•互感器内径例如:RCQ Ф110技术参数代号解释互感器内径: 110mm Φ110 mmΦ60 mm互感器内径Φ110 mm互感器内径工控产品及接线附件 1.2 1-3接触器系列 1.2.1接触器 1.2.1a •主回路电流•控制电压（交、直流）•极数•辅助触头数量例如:A30 – 30 - 10 控制电压ac220V技术参数代号解释主回路电流: 30 30A极数: 30 3常开前一位代表常开，后一位代表常闭，数字为数量辅助触头数量10 一常开前一位代表常开，后一位代表常闭，数字为数量控制电压（交、直流）ac220V 交流220VTA热过载继电器 1.2.1b •热脱扣电流•轻重载（450以上）例如:T450 DU 400主回路电流轻重载脱扣电流技术参数代号解释主回路电流: 450 450A轻重载：DU DU普通DU普通SU重载中间继电器 1.2.1c •触点数、主触点组合方式（常开、常闭）•控制电压、交、直流操作例如:N 63 E 控制电压ac220V触点数、主触点组合方式控制电压、交、直流操作技术参数代号解释触点数、主触点组合方式：63 6常开，3常闭前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V额定电流触点数、主触点组合方式控制电压、交、直流操作框架电流和分断能力额定电流ESB接触器 1.2.1d •额定电流•主触点组合方式（常开、常闭）•控制电压、交、直流操作•灯具应用请参阅样本例如:ESB 63 - 31 控制电压ac220V技术参数代号解释额定电流：63 63A20 对AC1/AC7a负载24 对AC1/AC7a负载40 对AC1/AC7a负载63 对AC1/AC7a负载触点数、主触点组合方式：31 6常开，3常闭ESB20: 可选: 20, 02, 11ESB24: 可选: 40, 04, 22, 31, 13ESB40: 可选: 40ESB63: 可选: 40前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V灯具应用：请参阅样本电动机起动器 1.2.2 •框架电流和分断能力•热脱扣电流例如:MS 325 - 20框架电流和分断能力：325 MS325 50KA，0.1-25AMS325 50KA，0.1-25AMS450 50kA，16~50AMS451 50KA，16~50AMS495 50KA，40~100AMS496 100KA，40~100AMS497 100KA，16~100A额定电流20 20APSS、PST、PSTB软启动器 1.2.3 •电机额定电流（结合功率考虑）•负载类型（重、轻载）•控制电源电压例如:PSS - 18/30电机额定电流技术参数代号解释电机额定电流：18/30 18A外接法/30A内接法（PSS）负载类型（重、轻载）：参阅样本控制电源电压：参阅样本开关及熔断器设备 1.3 1-3开关熔断器组 1.3.1 OS、OESA•额定电流•极数例如:OESA 250 D3PL 3P额定工作电流极数额定工作电流：250 250A极数：3P 3极负荷开关/隔离开关 1.3.2 OT、OETL•额定电流•极数例如:OETL 250 K3 3P额定工作电流极数技术参数代号解释额定工作电流：250 250A极数：3P 3极Easyline熔断丝切换隔离开关 1.3.3 XLP三极•额定电流例如：XLP 00额定电流技术参数代号解释额定电流：00 160A按照样本根据电流选择型号线路保护装置 1.4极数脱扣特性额定电流极数脱扣特性额定电流数量剩余电流动作电流微型断路器 1.4.1 •额定电流•极数（最后位数字为可选项，1为1极，2为2极…依此类推，例如S261）•分断能力•脱扣特性（B、C、D、K等）例如:S 261 – C 20技术参数代号解释极数: 261 1极最后位数字为可选项，1为1极，2为2极…依此类推脱扣特性： C CB、C、D、K、Z根据样本，由不同系列不同电流而不同额定电流：20 20A根据样本，由不同系列有不同电流范围过电流保护电磁式剩余电流动作断路器 1.4.2DS250S•额定电流•极数(最后位数字为可选项，1为1极，2为2极…依此类推，例如DS252) •分断能力•脱扣特性（B、C）•剩余电流动作电流例如:DS253S-C 40 / 0.03技术参数代号解释极数：DS253 3极极数脱扣特性额定电流数量剩余电流动作电流最后位数字为可选项，2为2极…依此类推（无1极）脱扣特性： C CB、C两种额定电流：40 40A根据样本，由不同系列有不同电流范围剩余电流动作电流：0.03 30mADS9•额定电流•极数(最后位数字为可选项，1为1极，2为2极。

标题：abb热继电器选型
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

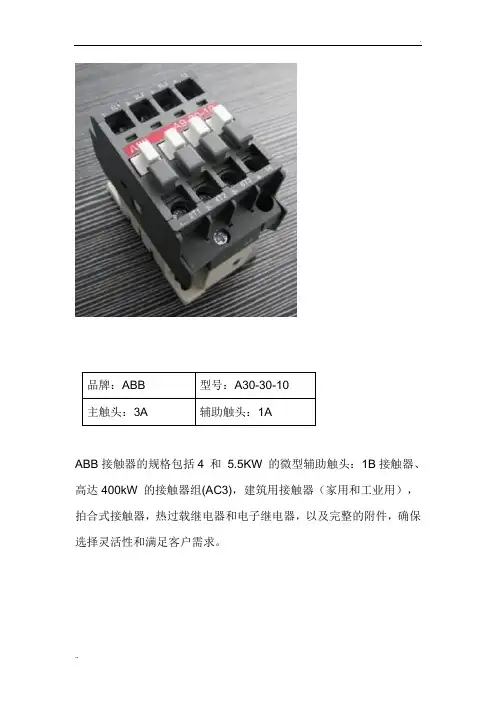

品牌：ABB 型号：A30-30-10主触头：3A 辅助触头：1AABB接触器的规格包括4 和5.5KW 的微型辅助触头：1B接触器、高达400kW 的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求。

ABB系列交流接触器用于交流50Hz 或60Hz，额定绝缘电压为690-1000V，在AC-3 使用类别下额定工作电压为380V 时的额定工作电流为9A-400A。

AF400-30-11 200kW线圈电压：48-130/110-250/250-500。

主要供远距离接通及分断电路之用，适用于控制交流电动机的起动、停止及反转。

符合IEC947，VDE0660，GB14048-0577********-136********等标准。

主要结构及工作原理接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，A 9-A16采用自动灭弧，而A26-A110有U型的灭弧片置于躯壳中，形成封闭灭弧室灭弧好，飞弧距离为零。

触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。

铁芯采用E形结构，体积小。

线圈的接线方式有两种可供用户选择，一种两接线端在产品的同一端，另一种两接线端分别在产品的两端，接线灵活方便。

底座用玻璃纤维增强塑料制成，强度高，介电性能好。

安装方式可以螺钉安装，也可以用导轨安装，拆装方便迅速。

导电部件不外露，安全性能好。

正常工作条件和安装条件1、安装地点的海拔不超过2000M。

2、周围空气温度不超过+40度，且其25H内的平均温度值不超过= 35度，周围空气温度下限值为-5度。

3、安装地点的空气相对温度在最高+40度时不超过50%，在较低温度时可允许有较高的相对温度，例如20度时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。

4、安装地点的污染等级为3级。

5、接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%。

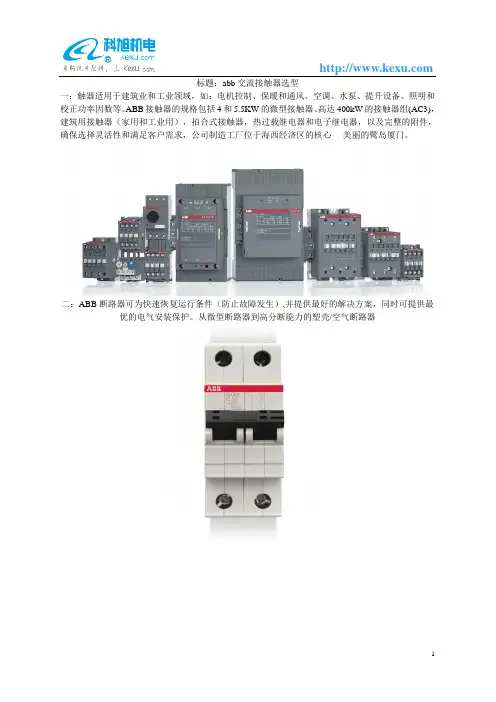

标题：abb交流接触器选型
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

ABB常用型号说明2009-12-06 11:43针对现在有很多业务员反映看不懂ABB面价表，里面的型号有很多相似之处，客户又没特殊要求，常用的型号根本不知道怎么选。

在此，特对我们最常用型号做如下说明及订货输入方式。

一、接触器1、选型必要参数：清楚电流大小，极数，触点方式及工作电压，就可以选型。

如额定工作电流为110A，主回路3极，1常开1常闭，工作电压是220V。

则可以选型为A110-30-11 AC220V2、如何在面价表中查询：我们在04年ABB低压产品面价表中工作电压为220V的正确型号也是最常用的型号应该为A110-30-11*220-230V50HZ，所以在面价表中选接触器时，都要以这样的型号为准，除客户特殊要求。

我们库存型号如：A110-30-11 AC220V，这个型号就是面价表中的A110-30-11*220-23050HZ，现在出现业务员订A110-30-11*220V50HZ，可能就会看到为什么处理的货期这么长，220V的不是很常用的吗？我们的解释是，这是两个完全不同的型号，你已经订错货了，此为不常用型号。

所以请各位在选型时看清楚常用型号，如果是要220V，就必须在价格表中找220-230V50HZ的，以免订错货物承担库存。

以下是交流接触器在面价表中的几个电压等级正确型号：24V————A110-30-11*24V50HZ110V————A110-30-11*110-115V50HZ220V-------A110-30-11*220-23050HZ380V————A110-30-11*380-400V50HZ3、订货输入要求：型号输入：A110-30-11 AC220V型号就这样输入，但品名必须要输入220-230V所对应的物料号，虽然我们没有输入220-230V，但物料号一定不能错。

要和自己订的型号完全一致。

二、热过载继电器1、过载继电器在价格表中如TA25DU1.0和TA25DU1.0 V1000，同是1.0的就有两个型号，就纳闷了，我到底应该选哪个呢，导致无法确认？现在明确的说明，选TA25DU1.0，所有的热继都不要去管带V1000的，包括我们库存型号也是一样的。

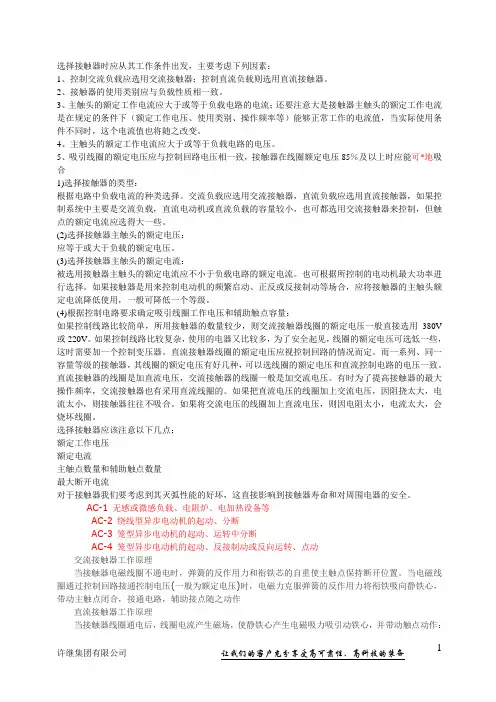

选择接触器时应从其工作条件出发，主要考虑下列因素：1、控制交流负载应选用交流接触器；控制直流负载则选用直流接触器。

2、接触器的使用类别应与负载性质相一致。

3、主触头的额定工作电流应大于或等于负载电路的电流；还要注意大是接触器主触头的额定工作电流是在规定的条件下（额定工作电压、使用类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时，这个电流值也将随之改变。

4、主触头的额定工作电流应大于或等于负载电路的电压。

5、吸引线圈的额定电压应与控制回路电压相一致，接触器在线圈额定电压85％及以上时应能可*地吸合1)选择接触器的类型：根据电路中负载电流的种类选择。

交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。

(2)选择接触器主触头的额定电压：应等于或大于负载的额定电压。

(3)选择接触器主触头的额定电流：被选用接触器主触头的额定电流应不小于负载电路的额定电流。

也可根据所控制的电动机最大功率进行选择。

如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。

(4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量：如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V 或220V。

如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。

直流接触器线圈的额定电压应视控制回路的情况而定。

而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。

直流接触器的线圈是加直流电压，交流接触器的线圈一般是加交流电压。

有时为了提高接触器的最大操作频率，交流接触器也有采用直流线圈的。

如果把直流电压的线圈加上交流电压，因阻挠太大，电流太小，则接触器往往不吸合。

目 录页1.断路器空气断路器 - New Emax 空气断路器 - Megamax 塑壳断路器 - Isomax 漏电保护组件/漏电保护继电器 塑壳断路器 - Tmax 双电源自动切换装置 - DPT 配电智能化元件 - IPD 2.工控产品软起动器接触器建筑用接触器 - ESB (导轨安装)手动电机起动器 - MS 系列短路保护电器和接触器及热继电器的配合电机控制/保护器件指示装置接线端子3.开关及熔断器组开关熔断器组 - PowerLine 负荷开关 - SwitchLine 熔断器开关 - EasyLine/FastLine 4.终端配电保护产品建筑电器元件电涌保护器 - OVR 5.箱体终端配电箱 - ACM/ACP/ACF 系列三相配电箱 - SDB 系列动力配电箱 - MDS 系列6.电网质量产品无功补偿控制器件有源谐波滤波器7.断路器保护配合表断路器保护配合表因产品技术不断改进，所有数据应以本公司最新确认为准。

ABB 公司对本手册的接受或使用无任何商业承诺或保证，由使用者根据具体应用考虑本手册的适应性。

0/1ABB 低压电器元件选用手册1234567.............................................................................. 1/1-4................................................................................ 1/5-6................................................................................ 1/7-12........................................................................ 1/13.................................................................................. 1/14-17............................................................................ 1/18............................................................................... 1/19-20..................................................................................................... 2/1-7........................................................................................................... 2/8........................................................................ 2/9......................................................................... 2/10-12.......................................................... 2/13................................................................................... 2/14-22................................................................................................. 2/23-24................................................................................................. 2/25-26............................................................................... 3/1.................................................................................. 3/2-3................................................................... 3/4-5............................................................................................... 4/1-8........................................................................................... 4/9..................................................................... 5/1................................................................................. 5/2-3................................................................................. 5/4-5........................................................................................ 6/1-4.............................................................................................. 6/5........................................................................................ 7/1-53/1开关熔断器组 - OS/OESA (32…800A )开关熔断器组 - P o w e r L i n e 3说 明：1. 开关熔断器组不包括熔断器,熔断器需另行订购2. 熔断器应符合 IEC 有关标准。

1SXF100001L290307-2007如需近一步了解ABB软起动器_电动机_交流接触器_开关面板_电容器_电机_压力变送器_断路器_开关插座_总代理_变频器请关注科旭机电:4 kW 5.5 kW1018.5 kW A40A40-30-103737256022 kW 30 kW 37 kW 45 kW 55 kW A50A63A75A95A110A50-30-11A63-30-11A75-30-11A95-30-11A110-30-115065759611050657296110354346658210011512514516075 kW 90 kWA145A185A145-30-11A185-30-11145185145185120170250275RV 5/440機械及電氣式 Mechanical & electrical VE 5-2動電動機起動器 Manual Motor Starter RC5-2機械式 Mechanical VM 300H 機械式 Mechanical VM 300VTA 75 DU TA 80 DU, TA 110 DU TA 200 DUMS495 手動電動機起動器 Manual Motor StarterS3/S4 Isomax 斷路器 breakerOS63 開關熔斷器組 Switch fuse OS160OESA 250OS125 開關熔斷器組 Switch fuse DLA 26起動器DLA 26-starter1NO + 1NC CAL 18-11, TA 42 DU 接觸器和OS 開關熔斷器組的組合Contactor with OS switch fuseRC-EH300輔助觸頭Auxiliary contactsThe A-Line contactorsinclude a complete range of accessories to fit different user needs in a variety of applications.A-Line 接觸器帶有完整的附件以滿足不同用戶的各種使用要求。

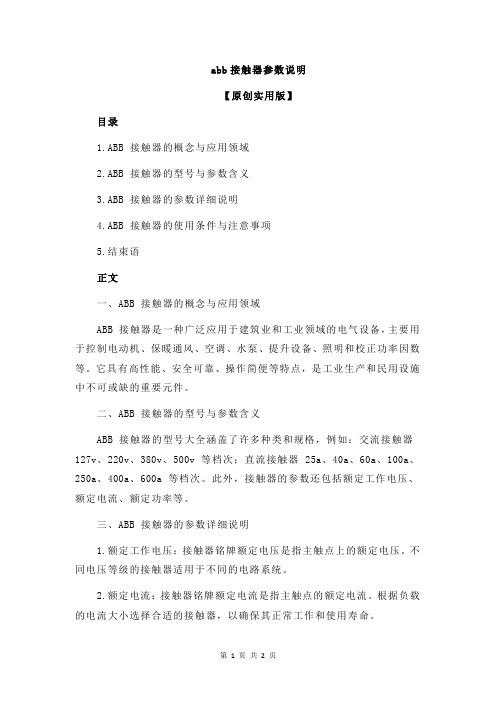

abb接触器参数说明【原创实用版】目录1.ABB 接触器的概念与应用领域2.ABB 接触器的型号与参数含义3.ABB 接触器的参数详细说明4.ABB 接触器的使用条件与注意事项5.结束语正文一、ABB 接触器的概念与应用领域ABB 接触器是一种广泛应用于建筑业和工业领域的电气设备，主要用于控制电动机、保暖通风、空调、水泵、提升设备、照明和校正功率因数等。

它具有高性能、安全可靠、操作简便等特点，是工业生产和民用设施中不可或缺的重要元件。

二、ABB 接触器的型号与参数含义ABB 接触器的型号大全涵盖了许多种类和规格，例如：交流接触器127v、220v、380v、500v 等档次；直流接触器 25a、40a、60a、100a、250a、400a、600a 等档次。

此外，接触器的参数还包括额定工作电压、额定电流、额定功率等。

三、ABB 接触器的参数详细说明1.额定工作电压：接触器铭牌额定电压是指主触点上的额定电压。

不同电压等级的接触器适用于不同的电路系统。

2.额定电流：接触器铭牌额定电流是指主触点的额定电流。

根据负载的电流大小选择合适的接触器，以确保其正常工作和使用寿命。

3.额定功率：接触器的额定功率是指在特定电压和电流条件下，接触器能够长时间安全工作的最大功率。

4.接通与分断能力：接触器的接通与分断能力决定了其控制负载的能力，需要根据负载的特性选择合适的接触器。

5.工作制种类：接触器的工作制种类包括常开、常闭、转换等，根据实际应用场景选择合适的工作制。

6.使用类别：接触器的使用类别包括通用、防爆、防腐等，根据不同的使用环境和要求选择合适的使用类别。

四、ABB 接触器的使用条件与注意事项1.接触器应根据实际负载的电压、电流和功率选择合适的型号和规格。

2.接触器安装和使用时应遵循相关电气安全规定，确保其安全可靠。

3.接触器在不同环境条件下使用时，应注意防护和散热措施，以保证其正常工作和使用寿命。

4.接触器在操作过程中应遵循操作规程，避免频繁开关和过载运行，以减少故障率和延长使用寿命。

品牌：ABB 型号：A30-30-10主触头：3A 辅助触头：1AABB接触器的规格包括4 和5.5KW 的微型辅助触头：1B接触器、高达400kW 的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求。

ABB系列交流接触器用于交流50Hz 或60Hz，额定绝缘电压为690-1000V，在AC-3 使用类别下额定工作电压为380V 时的额定工作电流为9A-400A。

AF400-30-11 200kW线圈电压：48-130/110-250/250-500。

主要供远距离接通及分断电路之用，适用于控制交流电动机的起动、停止及反转。

符合IEC947，VDE0660，GB14048-0577********-136********等标准。

主要结构及工作原理接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，A 9-A16采用自动灭弧，而A26-A110有U型的灭弧片置于躯壳中，形成封闭灭弧室灭弧好，飞弧距离为零。

触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。

铁芯采用E形结构，体积小。

线圈的接线方式有两种可供用户选择，一种两接线端在产品的同一端，另一种两接线端分别在产品的两端，接线灵活方便。

底座用玻璃纤维增强塑料制成，强度高，介电性能好。

安装方式可以螺钉安装，也可以用导轨安装，拆装方便迅速。

导电部件不外露，安全性能好。

正常工作条件和安装条件1、安装地点的海拔不超过2000M。

2、周围空气温度不超过+40度，且其25H内的平均温度值不超过= 35度，周围空气温度下限值为-5度。

3、安装地点的空气相对温度在最高+40度时不超过50%，在较低温度时可允许有较高的相对温度，例如20度时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。

4、安装地点的污染等级为3级。

5、接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%。

abb接触器尺寸参数
ABB接触器通常具有多种型号和尺寸，每种型号都有其特定的
尺寸参数。

一般来说，ABB接触器的尺寸参数包括外形尺寸、安装
尺寸、接线尺寸等。

外形尺寸通常指整个接触器的长、宽、高等尺寸，这些尺寸对于安装和布线都有重要的参考价值。

安装尺寸则指
安装孔的位置和尺寸，这对于安装接触器在设备或控制柜中的位置
起着关键作用。

接线尺寸则是指接触器内部的电气连接尺寸，这些
尺寸对于接线和连接其他设备至关重要。

在选择ABB接触器时，需要根据具体的使用要求和电气系统的
设计来确定合适的尺寸参数。

此外，还需要考虑接触器的额定电流、额定电压、接触负载能力等电气参数，以确保选择的接触器能够满
足实际工作条件下的需求。

总的来说，了解ABB接触器的尺寸参数对于正确选择、安装和
使用接触器都至关重要。

在实际操作中，需要参考ABB官方提供的
产品规格书或者咨询相关技术人员，以获取准确的尺寸参数信息，
从而确保接触器能够正常、安全地工作在所需的电气系统中。
