实验一清零程序

  • 格式：doc
  • 大小：283.00 KB
  • 文档页数：9

实验一清零程序-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN实验一清零程序一、实验目的: 掌握汇编语言设计和调试方法,熟悉键盘操作。

二、实验内容：把2000H～20FFH 的内容清零。

三、实验程序框图四、实验步骤: 用连续或单步方式运行程序，检查2000～20FF 中执行程序前后的内容变化。

五、思考：假使把1000H～10FFH 中的内容改成FF，如何修改程序，请分别用连续和单步方式运行程序来完成校验证六、程序清单（1）基本程序（文件名）ORG 0000HLJMP SE01ORG 0640HSE01: MOV R0,#00H ;（00H）送R0,R0 为计数器MOV DPTR,#2000H ;（2000H）送DPTRLOO1: CLR A ;累加器A 清零MOVX @DPTR,A ;存储空间内容清零INC DPTR ;DPTR 加1INC R0 ;R0 加1CJNE R0,#FFH,LOO1 ;若R0 不等于00，则跳转至LOO1 继续循环LOOP: SJMP LOOPEND七、思考：假使把1000H～10FFH 中的内容改成FF程序如下：ORG 0000HLJMP SE01ORG 0640HSE01: MOV R0,#00H ;（00H）送R0,R0 为计数器MOV DPTR,#1000H ;（2000H）送DPTRLOO1: MOV A,#FF;累加器A 置FFMOVX @DPTR,A ;存储空间内容置FFINC DPTR ;DPTR 加1INC R0 ;R0 加1CJNE R0,#FFH,LOO1 ;若R0 不等于00，则跳转至LOO1 继续循环LOOP: SJMP LOOPEND现象：运行第一条程序可以发现1000H～10FFH 中的内容变成FF，运行第二条程序1000H～10FFH 中的内容改成00.而其它单元的内容不变。

心得：该实验的内容比较简单。

实验二口输入，P1 口输出一、实验目的：掌握P3 口、P1 口简单使用。

二、实验内容：口输入一脉冲，P1 口按16 进制加一方式点亮发光二极管。

三、实验步骤用导线连至K1 开关，～导线连至L1～L8，K1 拨动一次，L1～L8 发光二极管按16 进制方式加一点亮。

快捷连线说明：→K1～→L1～L8（发光二极管）四、思考：修改程序，使发光二极管左移方式点亮。

五、程序清单（1）基本程序（文件名 HW01·ASM）ORG 0000HLJMP J100ORG 0810HJ100: MOV A,#00HJ101: JB ,J101MOV R2,#10HLCALL DELYJB ,J101J102: JNB ,J102MOV R2,#10HLCALL DELYJNB ,J102INC APUSH ACCCPL AMOV P1,APOP ACCAJMP J101DELY: PUSH 02HDEL2: PUSH 02HDEL3: PUSH 02HDEL4: DJNZ R2,DEL4POP 02HDJNZ R2,DEL3POP 02HDJNZ R2,DEL2POP 02HDJNZ R2,DELYRETEND九，改变延时常数，使发光二极管闪亮时间改变。

修改程序，使发光二极管闪亮移位方向改变的程序：ORG 0000HLJMP J100ORG 0810HJ100: MOV A,#09HJ101: JB ,J101MOV R2,#10HLCALL DELYJB ,J101J102: JNB ,J102MOV R2,#10HLCALL DELYJNB ,J102DEC APUSH ACCCPL AMOV P1,APOP ACCAJMP J101DELY: PUSH 02HDEL2: PUSH 02HDEL3: PUSH 02HDEL4: DJNZ R2,DEL4POP 02HDJNZ R2,DEL3POP 02HDJNZ R2,DEL2POP 02HDJNZ R2,DELYRETEND实验现象：当执行第一个程序时K1 开关向下拨动一次时A中的内容从0依次加1，P1口的发光二极管也依次发光并向右移。

当执行第二个程序时K1 开关向下拨动一次时A中的内容从8依次减1，P1口的发光二极管也依次发光并向左移。

心得：该实验运用了累加器A并不断加1.还有该程序连续两次判断口是否为高电平在执行下一条语句和连续两次判断口是否为低电平在执行下一条语句的原因是为了消除开关的抖动。

实验三中断基础实验一、实验目的: 掌握MCS-51 单片机中断原理以及编程使用方法；理解下降沿中断和低电平中断的区别。

二、实验预备知识MCS-51 单片机有2 个由/INT0、/INT1 引脚输入的外部中断源。

触发外部中断有两种方式，即下降沿引起中断或低电平引起中断。

当编程TCON 中的ITi（i=1 或0，下同）为1 时，则引起触发的方式为边沿触发方式，反之为低电平触发方式。

每个中断源的中断请求能否得到响应要受两级“开关”的控制，即一个总“开关”EA 和EXi 的控制，只有当EA 为1，且对应的分“开关” EXi 也为1 时，相应中断源的中断请求才能被响应。

外部中断0、外部中断1 对应有2 个固定的中断服务程序入口地址0003H、0013H。

响应中断后中断申请标志IEi 由硬件自动清零三、实验内容编写主程序，读取K1 状态，当其与地端闭合时（为低电平）初始化为低电平触发，反之，初始化为下降沿触发，且发光二极管灭；编写中断服务程序，使图中的发光管闪烁5 次，间隔250ms，即中断服务程序的执行时间为秒，退出中断程序时，使发光管灭。

六、实验步骤把“总线插孔”框中的、、分别连L1、 K1、“单脉冲与时钟”的“”孔。

快捷连线说明：→L1，→K1，→七、思考：1.要LED 亮5 次，程序应如何改动2.若改为外部中断1 来实现以上实验，如何修改实验的硬件和软件3.电平触发在输入信号后，灯闪的次数受谁的控制八、程序清单（1）基本程序（文件名 int011ok·ASM）ORG 0000HlJMP MAINORG 0003H ;外中断0 入口地址LJMP INTER0ORG 0660HMAIN: JB ,MAIN1 ;判断是电平触发还是沿触发clr it0 ;=0 低电平触发lJMP MAIN2MAIN1: SETB it0 ;中断初始化，=1 下降沿边缘触发MAIN2: ORL IE,#81HORL IP,#02HlJMP MAININTER0: CLR EA ;中断处理程序SETBLCALL DELYCLRLCALL DELYSETBLCALL DELYCLRLCALL DELYSETBLCALL DELYCLRLCALL DELYSETB EARETIDELY: MOV R6,#200H ;延时DELY1: MOV R7,#125HDELY2: DJNZ R7,DELY2DJNZ R6,DELY1RETEND实验现象：外部T0如果有中断的话，LED灯闪烁三次，中间间隔250ms否则程序一直在等待中断源。

若改为外部中断1 来实现以上实验，如何修改实验的硬件和软件如果改为外部中断1 来实现以上实验，硬件方面单脉冲时钟接，即外部中断1入口，而在软件方面，把IE和IP设置为 ORL IE,#84HORL IP,#04H即可。

电平触发在输入信号后，灯闪的次数受谁的控制灯闪烁的次数受子程序中高电平的次数的控制。

心得：了解中断和定时计数器的使用。

还有老师给我们的那个程序有错误。

应把DELY: MOV R6,#00H ;延时DELY1: MOV R7,#00H改为DELY: MOV R6,#200H ;延时DELY1: MOV R7,#125H实验四定时/计数器基础实验一、实验目的: 掌握MCS-51 单片机内部定时/计数器的程序设计与调试方法。

二、实验预备知识MCS-51 单片机有两个16 位的定时计数器T0 和T1，它们都有定时和对外部事件进行计数的功能，可用于定时控制、对外部事件检测和计数等场合。

计数和定时实质上都是对脉冲信号进行计数，只不过脉冲源不同而已。

当工作在定时方式时，计数脉冲来自单片机的内部，即振荡器信号12分频后作计数脉冲，每个机器周期的时间使计数器加1，由于计数脉冲的频率是固定的（即每个脉冲为1 个机器周期的时间），故可通过设定计数值来实现定时功能；当工作在计数方式时，计数脉冲来自单片机的引脚，每当引脚上出现一个脉冲时，计数器加1，从而实现计数功能。

可以通过编程来指定定时/计数器的功能，以及它的工作方式。

中断申请标志TF，在中断响应后有硬件中断清零，查询方式时必须由软件清零。

三、实验内容利用定时器1，通过对外部脉冲的计数，利用查询方式，实现在引脚上产生输出信号。

四、实验步骤把、分别连K1、L1。

快捷连线说明：→K1→L1五、思考：1.开关来回拨4 次才取反，程序应如何修改2.采用中断方式，该如何设计程序八、程序清单基本程序（文件名）ORG 0000HLJMP DSJUORG 0660HDSJU: MOV TMOD,#60H ;T1 计数，工作方式2MOV TH1,#0FEH ;赋初值MOV TL1,#0FEHSETB TR1 ;启动DEL: JBC TF1 ,REP ;查询计数溢出AJMP DELREP: CPL ;取反AJMP DELEND实验现象：每按一次开关，L1灯变化一次。

思考修改：1.开关来回拨4 次才取反，程序应如何修改答：把初值设置为FB即可，即为把MOV TH1,#0FEHMOV TL1,#0FEH修改为:MOV TH1,#0FBHMOV TL1,#0FBH2.采用中断方式，该如何设计程序答：程序如下：ORG 0000HLJMP MAINORG 001BHLJMP T1ORG 0660HT1：CPL ;取反RETMAIN: MOV TMOD,#60h ;T1 计数，工作方式2MOV TH1,#0FEH ;赋初值MOV TL1,#0FEHSETB TR1 ;启动END心得：我们要熟练掌握中断的编程方法和它的原理图。

这样才能随心所欲的修改程序。

合集下载

微机原理实验报告清零程序

微机原理实验报告清零程序

竭诚为您提供优质文档/双击可除微机原理实验报告清零程序篇一：微机原理实验报告微机原理与应用课程实验报告实验分工：报告人同组人实验时间：20XX.12.10课程设计一、题目要求（1）在数据段首址为0100h开始的内存区1按从大到小的顺序顺次存入二进制数15～0共16个字节的数据；（2）将上述源区内容传送到目的内存区2（首址为1100h）中；（3）检验上述传送过程是否正确，如有错误，在紧跟内存区2后的第一个字节开始写入AscII码“eRRoR”，否则写入“oK”。

（4）用冒泡法将上述内存区2的数据，按从小到大的次序重新排列，排列后存放在内存区3（开始地址为2100h）。

（5）将上述内存区2和内存区3的第100个数据分别乘以2，并转为bcD码，保存在各自存储区的末尾。

再将上述两个bcD码相乘，其结果保存在内存区1的末尾处。

二、实验程序框图三、程序代码codesegmentassumecs:codeDATA1db16dup(?)DATA2dbeRRoRDATA3dboK;在数据段首址为0100h开始的内存区1按从大到小的顺序顺次存入二进制数15～0共16个字节的数据start:movax,0100h;规定目标程序存放单元的偏移量movds,ax;数据段地址moves,axmovsi,offsetDATA1;偏移地址movcx,0010h;循环次数movbx,0100hmoval,ofhs1:movcs:[si],almov[bx],cs:[si]incsiincbxdecalloops1nop;将内存区1数据搬移到内存区2中movcx,16movsi,0100hmovbx,1100hs2:moval,[si]mov[bx],alincbxloops2nop;对比内存区1的数据与内存区2的数据是否相同mov cx,16movsi,0100hmovbx,1100hcomp:movax,[si]movdx,[bx]cmpax,dxjneerroincsiincbxloopcomp;数据如果都相同，说明上述传输过程正确movsi,offsetDATA3movdi,1110hmovbl,0movcx,2enteroK:movbl,cs:[si]mov[di],blincsiincdiloopenteroKnopjmps3;如果有一个数据不相同，说明上述传输过程不正确err:movsi,offsetDATA2movdi,1110hmovbl,0movcx,5entereRR:movbl,cs:[si]mov[di],blincdiloopentereRR;将内存区2数据搬移到内存区3中s3:movsi,1100hmovcx,0010hmovbx,2100hmoval,0movcx,16fil:moval,[si]mov[bx],alincsiincbxloopfilnop;用冒泡法将内存区3的数据按从小到大重新排列s4: movbl,0movcx,16movsi,2110hdecsideccxagain:moval,[si]cmpal,[si-1]jaenextxchgal,[si-1]mov[si],almovbl,1next:decsiloopagaincmpbl,0jnestart1nopmovsi,1109hmoval,[si]movcl,2mulcl;结果在al中movdx,0movbx,10divbxshlal,4addal,dl;把二进制数转换成bcD码mov[1112h],almovsi,2109hmoval,[si]movcl,2mulcl;结果在al中movdx,0movbx,10divbxshlal,4addal,dl;把二进制数转换成bcD码mov[2110h],al;两个bcD码相乘，其结果保存在内存区1的末尾处。

单片机实验报告

单片机实验报告

单片机实验报告实验一：存储器块清零或赋值一、实验目的1 熟悉存储器的读写方法，熟悉51汇编语言结构。

2 熟悉循环结构程序的编写。

3 熟悉编程环境和程序的调试。

二、实验内容指定存储器中某块的起始地址和长度，要求将其内容清零或赋值。

例如将4000H开始的10个字节内容清零或全部赋值为33H。

注意：1 文件不要用中文名称保存时不要用中文路径（目录），不要放在“桌面”上，源文件和工程要放在同一个文件夹下，文件名称和路径名称不要太长。

2 查看存储器菜单使用：窗口---数据窗口---XDATA 观察存储器内容3 查看SFR:窗口---CPU窗口查看CPU寄存器SFR4 单步执行：执行---单步执行(F8)，每执行一步，查看每条语句涉及到的寄存器和存储器内容的变化结果，是否是指令所要得到的结果，如不是，检查错误原因，修改。

5利用多种执行方法和观察各种窗口调试程序，直至程序满意为止。

三、实验仪器微机、VW,WA VE6000编程环境软件，（单片机实验箱）Lab6000/Lab6000通用微控制器MCS51实验四、实验步骤1、新建工程文件。

（注意：文件不要用中文名称保存时不要用中文路径）2、编写程序。

3、运行和调试过程。

外部数据存储器（4000H为首地址的10个字节）中初始状态（随便赋值FFH）：单步执行程序，观察SFR中外部地址指针的变化；全速执行程序，可以看到外部数据存储器已赋值33H：五、实验结果可以看到外部数据存储器已赋值33H：六、问题讨论本次实验能够清楚地了解存储器中数据的移动和赋值过程，通过单步执行，对于每一步的指令操作过程能够了解如何执行，查看每条语句涉及到的寄存器和存储器内容的变化结果。

同时，学习掌握汇编程序的编写和调试过程。

实验二：存储块移动一、实验目的1 熟悉51汇编语言程序结构。

2 熟悉循环结构程序的编写，进一步熟悉指令系统。

3 熟悉编程环境和程序的调试。

二、实验内容将指定源地址（3000H）和长度（10字节）的存储块移动到目的地址（3050H）。

实验1存储器块清零

实验1存储器块清零

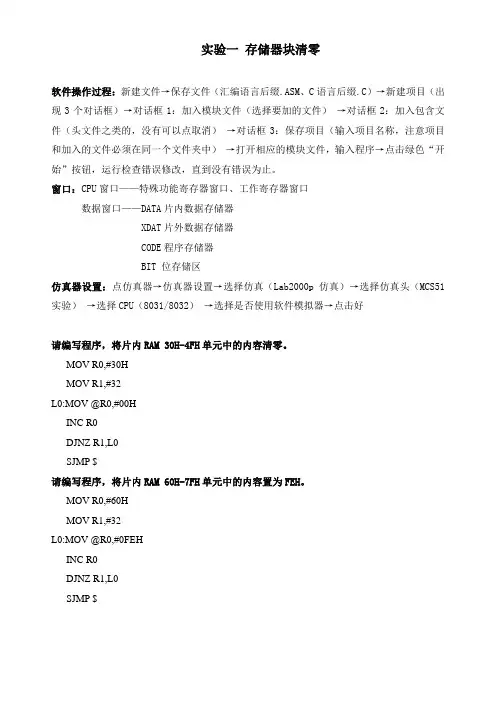

实验一存储器块清零软件操作过程：新建文件→保存文件（汇编语言后缀.ASM、C语言后缀.C）→新建项目（出现3个对话框）→对话框1：加入模块文件（选择要加的文件）→对话框2：加入包含文件（头文件之类的，没有可以点取消）→对话框3：保存项目（输入项目名称，注意项目和加入的文件必须在同一个文件夹中）→打开相应的模块文件，输入程序→点击绿色“开始”按钮，运行检查错误修改，直到没有错误为止。
