钻井井控装置节流压井管汇2011井控培训课件井控装置教案之-节流压井管汇节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇☐井控管汇的定义：☐在井控压井作业中，需要借助一套装有可调节节流阀的专用管汇给井内施加一定的回压，并通过管汇控制井内各种液体的流动或改变流动路线，这套专用管汇就叫井控管汇。
☐井控管汇的组成：☐井控管汇包括节流管汇、压井管汇、防喷管汇、放喷管汇等。
节流压井管汇是成功控制井涌、溢流等实施油气压力控制的可靠和必备的设备。
☐节流管汇主要由节流阀、平板阀、五通、汇流管、缓冲管和压力表等组成。
流动节流管汇还配有液控箱、阀位变送器、气动压力变送器等。
☐压井管汇主要由单流阀、平板阀、三通和压力表等组成。
节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇☐节流压井管汇的作用☐当井涌关井后，利用节流阀启、闭程度的不同，控制一定的套管压力，维持一定的井底压力，避免地层流体进一步流入井中。
☐当不能通过钻具进行正常循环时，可通过压井管汇向井中泵入钻井液，以便恢复和重建井底压力平衡。
节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇节流压井管汇概述2011井控培训课件井控装置教案之-节流压井管汇阀门编号单四通：2、3；双四通：2、3、5、6单四通：1、4；双四通：2、3、5、6J2a、J2b、J3a、J5、J6a、J7、J8J1、J12、J4J9、J11、J6b、J10、J3bY2、Y42011井控装置教案之-节流压井管汇节流压井管汇的功用2011井控培训课件井控装置教案之-节流压井管汇☐节流管汇的功用☐通过节流管汇的节流作用实施压井作业，替换出井内被污染的钻井液。
同时控制井口套管压力与立管压力，恢复钻井液柱对井底的压力控制，控制溢流。
☐通过节流阀的泄压作用，降低井口 压力，实现软关井。
☐通过放喷阀的大量泄流作用降低井口 套管压力，保护井口防喷器组。
☐起分流放喷作用，将溢流物引出井场以外，防止井场着火和人员中毒，确保钻井安全。

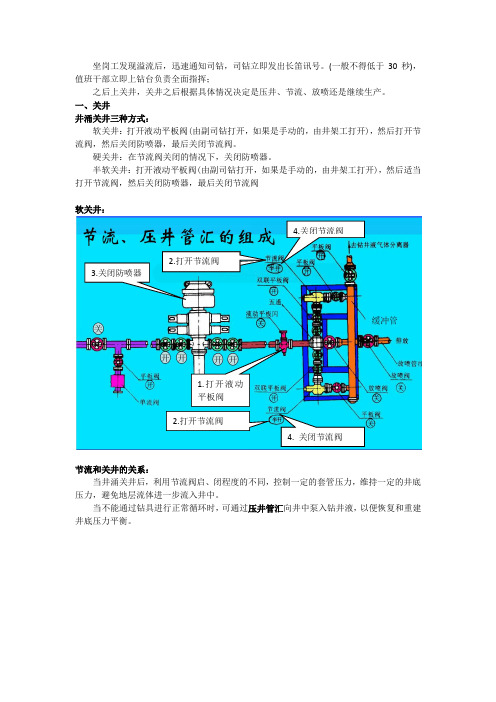

坐岗工发现溢流后，迅速通知司钻，司钻立即发出长笛讯号。
(一般不得低于30秒)，值班干部立即上钻台负责全面指挥；之后上关井，关井之后根据具体情况决定是压井、节流、放喷还是继续生产。
一、关井井涌关井三种方式：软关井：打开液动平板阀(由副司钻打开，如果是手动的，由井架工打开)，然后打开节流阀，然后关闭防喷器，最后关闭节流阀。
硬关井：在节流阀关闭的情况下，关闭防喷器。
半软关井：打开液动平板阀(由副司钻打开，如果是手动的，由井架工打开)，然后适当打开节流阀，然后关闭防喷器，最后关闭节流阀软关井：节流和关井的关系：当井涌关井后，利用节流阀启、闭程度的不同，控制一定的套管压力，维持一定的井底压力，避免地层流体进一步流入井中。
当不能通过钻具进行正常循环时，可通过压井管汇向井中泵入钻井液，以便恢复和重建井底压力平衡。
2.打开节流阀3.关闭防喷器 1.4. 关闭节流阀2.打开节流阀4.关闭节流阀二、压井压井管汇的组成与操作接防喷管线或钻井泵时，打开此处平板阀一直处于开的状态三、节流与放喷节流：节流管汇的操作：1、原则：平板阀只能断流，不能节流，不能处于半开半关的工作位置。
但手轮开（关）到位后，必须回旋1/4--1/2圈。
节流阀的开关看套压，大则开，小则关。
不能断流，当需断流时，应关其下游的平板阀。
2、作用：通过节流阀的节流作用实施压井作业，替换出井里被污染的泥浆，同时控制井口套管压力与立管压力，恢复泥浆液柱对井底的压力控制，制止溢流。
通过节流阀的泄压作用，降低井口套管压力，将是实现“软关井 ”。
通过放喷阀的大量泄流作用，保护井口防喷器组。
3、操作分为节流和放喷两种。
节流：此时为开启状态1、打开节流阀，打开程度看套压2,.当一个节流阀不满足要求时，打开此节流阀3.然后打开平板阀 此时为关闭此时为关闭放喷：四．不同井况时井控：A ．钻进时井控程序：1. 停止钻进，钻头提离井底，使钻杆接头避开防喷器闸板芯子；2．停泵；3．打开节流阀；4．关防喷器；5．关节流阀；6．向钻井监督报告井喷情况；7．记录15分钟内的稳定的关井钻杆压力和套管压力及泥浆池体积增减量。

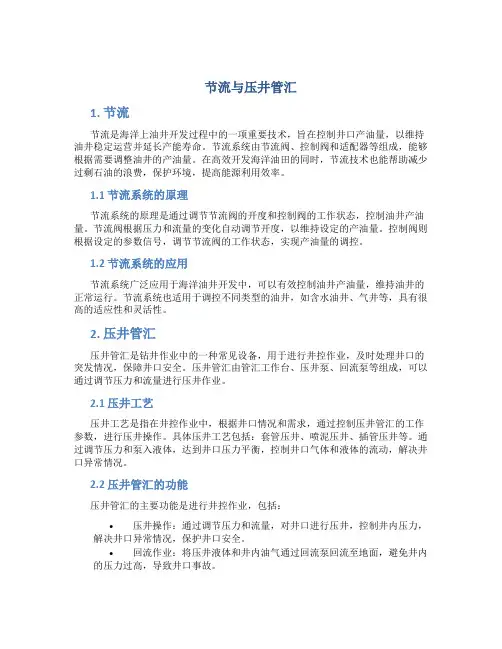

节流与压井管汇1. 节流节流是海洋上油井开发过程中的一项重要技术，旨在控制井口产油量，以维持油井稳定运营并延长产能寿命。
节流系统由节流阀、控制阀和适配器等组成，能够根据需要调整油井的产油量。
在高效开发海洋油田的同时，节流技术也能帮助减少过剩石油的浪费，保护环境，提高能源利用效率。
1.1 节流系统的原理节流系统的原理是通过调节节流阀的开度和控制阀的工作状态，控制油井产油量。
节流阀根据压力和流量的变化自动调节开度，以维持设定的产油量。
控制阀则根据设定的参数信号，调节节流阀的工作状态，实现产油量的调控。
1.2 节流系统的应用节流系统广泛应用于海洋油井开发中，可以有效控制油井产油量，维持油井的正常运行。
节流系统也适用于调控不同类型的油井，如含水油井、气井等，具有很高的适应性和灵活性。
2. 压井管汇压井管汇是钻井作业中的一种常见设备，用于进行井控作业，及时处理井口的突发情况，保障井口安全。
压井管汇由管汇工作台、压井泵、回流泵等组成，可以通过调节压力和流量进行压井作业。
2.1 压井工艺压井工艺是指在井控作业中，根据井口情况和需求，通过控制压井管汇的工作参数，进行压井操作。
具体压井工艺包括：套管压井、喷泥压井、插管压井等。
通过调节压力和泵入液体，达到井口压力平衡，控制井口气体和液体的流动，解决井口异常情况。
2.2 压井管汇的功能压井管汇的主要功能是进行井控作业，包括：•压井操作：通过调节压力和流量，对井口进行压井，控制井内压力，解决井口异常情况，保护井口安全。
•回流作业：将压井液体和井内油气通过回流泵回流至地面，避免井内的压力过高，导致井口事故。
•压裂作业：在井控作业完成后，压井管汇可以进行压裂作业，提高井口产量，增加油气采集效率。
节流与压井管汇是海洋油井开发过程中的两项重要技术。
节流系统可以帮助控制油井产油量，保持油井正常运行，并减少能源浪费。
压井管汇则是进行井控作业的关键设备，通过调节压力和流量，解决井口突发情况，保障井口安全。
节流管汇和压井管汇第一节节流管汇1.概述在油气井钻进中，井筒中的泥浆一旦被地层流体所污染，就会使泥浆静液柱压力和地层压力之间的平衡关系遭到破坏，导致溢流或井涌。
当需循环出被污染的泥浆，或泵入性能经调整的加重泥浆压井，以便重建此平衡关系时，在防喷器关闭的条件下，利用节流阀的开关控制一定的套压，来维持稳定的井底压力，避免地层流体的进一步流入。
这套专用管汇称为节流管汇。
作用：a.通过节流阀的节流作用实施压井作业，替换出井里被污染的泥浆同时控制井口套管压力与立管压力，恢复泥浆液柱对井底的压力控制，制止溢流。
b.通过节流阀泄压作用，降低井口压力，实现“软关井”c.通过放喷阀的大量泄流作用，将溢流物引出井场以外，降低井口套管压力，防止井场着火和人员中毒，保护井口防喷器组，确保钻井安全。
2.类型及表方法2.1.节流管汇按使用分钻井节流管汇和试油节流管汇。
a.钻井节流管汇：●上游是105MPa，下游是70MPa的节流管汇、（见图--）●上游是70MPa，下游是35MPa的节流管汇、（见图--）●上、下游都是35MPa的节流管汇。
（见图--）●上、下游70MPa的欠平衡（全70）节流管汇。
（见图--）b.试油管汇只有通径65mm，上游是70MPa、下游是35Mpa的节流管汇。
（见图--）2.1.1.按液动节流阀的数目分：●单液动节流管汇、（见图--）●双液动节流管汇、（见图--）●多级节流管汇、（见图--）2.1.2.按生产厂家分：●金湖●重庆新泰●信得●美国卡麦隆●美国WOM公司生●美国歇福尔公司2.2.节流管汇的表示方法如：JG-70MPa表示上下游压力为70MPa的，有一只液动节流阀的钻井节流管汇。
如：JG-70MPa表示上下游压力为70MPa的，有一只液动节流阀的钻井节流管汇。
2.3.技术参数3.节流管汇的工作原理及结构特点3.1.工作原理该装置主要以手动平板阀为主，手动平板阀和手动节流阀均靠手轮带动阀杆旋转（液动节流阀靠节流管汇控制箱储存的压力油通过三位四能换向阀换向），从而使阀板上、下移动，以开启、关闭通道或使阀芯前、后移动来调节节流通道，达到开关或调节介质流量的目的。
压井管汇（参考信息，由全息精密硬质合金成都提供，仅供参考）实物图结构图原理图1、产品介绍及用途该产品是控制井喷，实施油气井压力控制技术必要的设备。
通过压井管汇单流阀，压井液或其他流体只能向井内注入，而不能回流以达到压井和其他最业的目的。
产品所用平板闸阀的阀座、闸板均堆焊硬质合金，节流阀密封副采用硬质合金。
阀体及各零件均采用符合API规范的材料并经严格的无损探伤，组合前单阀均进行符合API 规范的强度及密封试验。
具有耐擦伤、耐腐蚀、密封性好、开关方便、安全可靠、使用寿命长等特点。
2、组成和结构主要由单向阀、闸阀、压力表、连接线等组成。
它一端与防喷器四通相连，另一端与注入泵相连。
压井管汇与节流管汇均按API标准设计并配套使用。
目前我公司生产的压井管汇级别有14Mpa、21 Mpa、35 Mpa、70 Mpa等。
3、设计执行标准API Spec 6A 《井口装置和采油树规范》API Spec 16C 《节流和压井系统》SY 5323-92 《压井管汇与节流管汇》SY 5279.2-91 《石油井口装置法兰型式、尺寸及技术要求》4、工作原理当井口压力升高时，可通过压井管汇向井内泵入重钻井液以平衡井底压力，防止井涌和井喷的发生；可利用它所连接的放喷管线进行直接放喷，释放井底压力；也可以用来挤水泥固井作业用向井口注入清水和灭火剂。
5、节流管汇规格6、使用与维护（1）所有管线、闸阀、单向阀等的工作压力必须与所采用的防喷器组合的工作压力匹配；（2）压井管汇不可作日常灌注钻井液的管线。
（3）本管汇不应在露天存放，不应近火，存放保管环境应干燥，温度在0°C~30°C之内，严禁杂物灰尘进入通道；定期在转动处、填料压盖、注脂嘴等部位涂防锈油。
（4）本管上所有阀均顺时针为关，逆时针为开；（5）在使用中，应严格按有关安全操作规程和相应的阀门说明书进行操作。
严禁现场动火，严禁随意松动阀盖上任何紧固件，以确保安全。
