TLC5615中文数据手册

TLC5615学习笔记（资料补充）TLC5615----10位D/A转换器，串口输入，8P封装：2种封装：DIP和SOP-8；主要内容见：武汉力源电子公司资料和美信MAX515（MAX504）资料。

总体介绍注解：1：TLC5615引脚或者说功能同MAX515。

2：TLC5615为美国德州仪器公司1999年推出的产品。

3：TLC5615 与MAX515的区别：MAX515在先研制成功，TLC5615在后。

MAX515现在的市场售价（正品）：￥8元到￥40元，陶宝上水货最低价也大于6元。

正品价（中间价）20元。

TLC5615现在的市场售价（正品）：￥4元到￥10元，陶宝上水货最低价2元。

正品价（中间价）5元。

所以，现在的学习板（或者说要求不高的地方），大量开始用TLC5615替代MAX515和AD5300。

学习难点总体上不难，具体难处，是因为资料问题：这是因为1：MAX515无中文资料；2：武汉力源电子公司资料《LC5615中文资料》，部分细小节处说明不足；性能指标补充：1：数据输入时钟FSCLK:14MHz(MAX);2:更新速率：1.21MHz；注：实际使用中，考虑到片选信号（实质上是内部由《串行移位寄存器》向《D/A转换寄存器》读入数据）以及片选信号自身时间以及其它因素，实际使用中，更新速率被限制在80KHz以内；3：模拟电压输入，最大输出电流20Ma;4：使用简单，操作方便，外围元件少，（只需要一个基准电压输入）；技术资料注解：1：文件夹中的TLC5615中文资料《中国武汉力源》的PDF资料，要用Acrobat Reader 5.0打开，如果用AcrobatReader 9.0打开，则出现乱码；2：发送数据脉冲格式用SPI传送：2个字节（8位），具体：先传高位，后传送低位。

如下图中从左边开始，向右边传送，■■■■| ■■■■| ■■■■| ■■■■■|4位无效| 高4位| 中4位|前2位是最低有效位，最后2个无用：补0，即：资料上的图11个时序图。

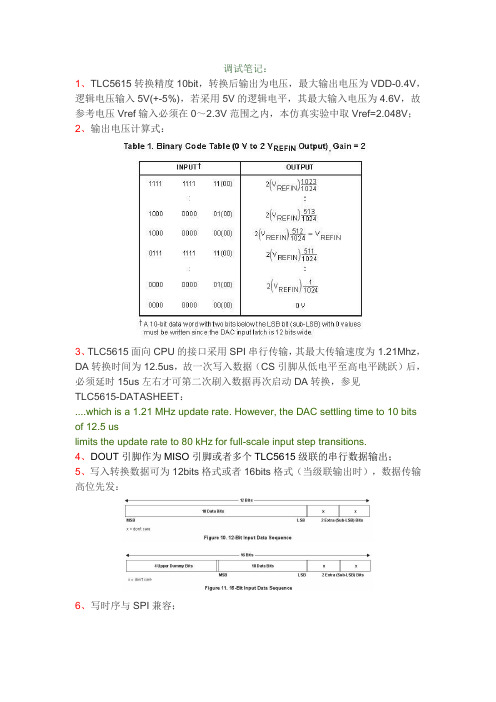

调试笔记：
1、TLC5615转换精度10bit，转换后输出为电压，最大输出电压为VDD-0.4V，逻辑电压输入5V(+-5%)，若采用5V的逻辑电平，其最大输入电压为4.6V，故参考电压Vref输入必须在0～2.3V范围之内，本仿真实验中取Vref=2.048V；
2、输出电压计算式：
3、TLC5615面向CPU的接口采用SPI串行传输，其最大传输速度为1.21Mhz，DA转换时间为12.5us，故一次写入数据（CS引脚从低电平至高电平跳跃）后，必须延时15us左右才可第二次刷入数据再次启动DA转换，参见
TLC5615-DATASHEET：
....which is a 1.21 MHz update rate. However, the DAC settling time to 10 bits of 12.5 us
limits the update rate to 80 kHz for full-scale input step transitions.
4、DOUT引脚作为MISO引脚或者多个TLC5615级联的串行数据输出；
5、写入转换数据可为12bits格式或者16bits格式（当级联输出时），数据传输高位先发：
6、写时序与SPI兼容；。

TLC5615CP10位电压输出数模转换器中的一个8-terminal包申请书：5V单电源操作电池测试仪器3线串行接口数字偏移和增益调整高阻抗基准输入电池操作/远程工业控制输出电压范围的2倍的机器和运动控制装置参考输入电压内部上电复位低功率消耗的1.75毫瓦最大更新频率为1.21兆赫沉降时间0.5LSB的12.5单调温度引脚兼容MAX515描述：这是一个10位tlc5615电压输出数模转换器（数模转换器）与缓冲参考输入（高阻抗）。

数模转换器的输出电压范围是2倍的参考电压，和数模转换器是单调的。

该装置使用简便，运行从一个单一的供应5五，上电复位功能确保纳入重复启动条件。

数字控制的tlc5615超过三线串行总线，是兼容和容易接口行业标准的微处理器和微控制器装置。

该装置接收一个16位数据字产生模拟输出。

数字输入施密特触发功能高噪声免疫力。

数字通信协议包括了SPI™, QSPI™,Microwire™标准小尺寸的8-terminal开发包允许数字控制的模拟功能空间的关键应用。

其特点是操作TLC5615C为从0到70°C TLC5615I特点是操作从40到85°C功能图表绝对最大额定操作温度范围内保持（除非另有说明）电源电压 (7V)数字输入电压范围………………………………………………– 0.3 V to VDD + 0.3 V 参考输入电压范围………………………………………………– 0.3 V to VDD + 0.3 V 输出电压由外部来源………………………………………………VDD + 0.3 V额定电流………………………………………………20MA工作温度………………………………………………0-70度储存温度………………………………………………-65-150度电气特性的建议操作温度范围内保持，VDD = 5 V ,Vref = 2.048 V（除非另有说明）说明零和全面的剔除影响零代码和量程误差（见文）。

TLC5615是具有串行接口的数模转换器，其输出为电压型，最大输出电压是基准电压值的两倍。

带有上电复位功能，即把DAC寄存器复位至全零。

1TLC5615的特点
（1）10位CMOS电压输出；
（2）5V单电源供电；
（3）与CPU三线串行接口；
（4）最大输出电压可达基准电压的二倍；
（5）输出电压具有和基准电压相同极性；
（6）建立时间12 5μs；
（7）内部上电复位；
（8）低功耗，最大仅1 75mW。

一、TLC5615引脚图
——脚1DIN：串行数据输入端；
——脚2SCLK：串行时钟输入端；
——脚3CS：芯片选用通端，低电平有效；
——脚4DOUT：用于级联时的串行数据输出端；
——脚5AGND：模拟地；
——脚6REFIN：基准电压输入端；
——脚7OUT：DAC模拟电压输出端；
——脚8VDD：正电源端。

二、TLC5615内部功能模块
三、TLC5615时序图。

IMPORTANT NOTICETexas Instruments (TI) reserves the right to make changes to its products or to discontinue any semiconductor product or service without notice, and advises its customers to obtain the latest version of relevant information to verify, before placing orders, that the information being relied on is current.TI warrants performance of its semiconductor products and related software to the specifications applicable at the time of sale in accordance with TI’s standard warranty. Testing and other quality control techniques are utilized to the extent TI deems necessary to support this warranty. Specific testing of all parameters of each device is not necessarily performed, except those mandated by government requirements.Certain applications using semiconductor products may involve potential risks of death, personal injury, or severe property or environmental damage (“Critical Applications”).TI SEMICONDUCTOR PRODUCTS ARE NOT DESIGNED, INTENDED, AUTHORIZED, OR WARRANTED TO BE SUITABLE FOR USE IN LIFE-SUPPORT APPLICATIONS, DEVICES OR SYSTEMS OR OTHER CRITICAL APPLICATIONS.Inclusion of TI products in such applications is understood to be fully at the risk of the customer. Use of TI products in such applications requires the written approval of an appropriate TI officer. Questions concerning potential risk applications should be directed to TI through a local SC sales office.In order to minimize risks associated with the customer’s applications, adequate design and operating safeguards should be provided by the customer to minimize inherent or procedural hazards.TI assumes no liability for applications assistance, customer product design, software performance, or infringement of patents or services described herein. Nor does TI warrant or represent that any license, either express or implied, is granted under any patent right, copyright, mask work right, or other intellectual property right of TI covering or relating to any combination, machine, or process in which such semiconductor products or services might be or are used.Copyright © 1996, Texas Instruments Incorporated。

数模转换DAC-TLC5615的Proteus电路仿真1、TLC5615转换精度10bit，转换后输出为电压，最大输出电压为VDD-0.4V，逻辑电压输入5V(+-5%)，若采用5V的逻辑电平，其最大输入电压为4.6V，故参考电压Vref输入必须在0～2.3V范围之内，本仿真实验中取Vref=2.048V；2、输出电压计算式：3、TLC5615面向CPU的接口采用SPI串行传输，其最大传输速度为1.21Mhz，DA转换时间为12.5us，故一次写入数据（CS引脚从低电平至高电平跳跃）后，必须延时15us左右才可第二次刷入数据再次启动DA转换。

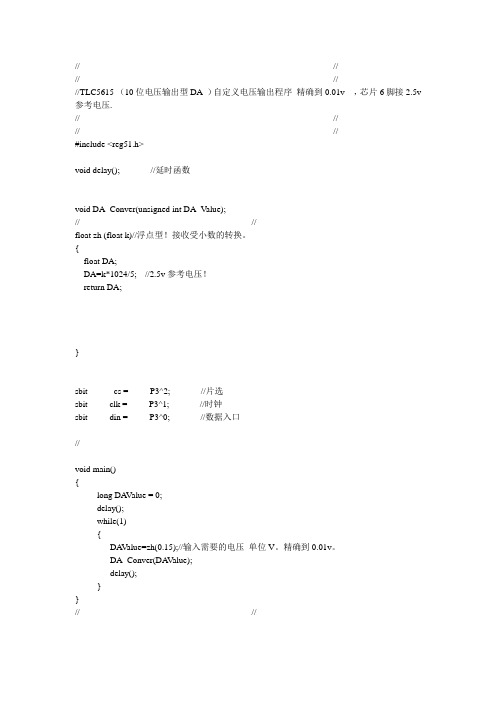

4、DOUT引脚作为MISO引脚或者多个TLC5615级联的串行数据输出；5、写入转换数据可为12bits格式或者16bits格式（当级联输出时），数据传输高位先发：6、写时序与SPI兼容；7、模块子例程：/******************************************************************************/ /**/** 模块名：-------------------TLC5615.C---------------------------------/** -----------------数模转换子模块-----------------------------*//** 功能描述：/******************************************************************************/ #include "Includes.h" //文件包含/*************************************************模块级变量申明*************************************************/int8u bdata gBitMsb;sbit m7 = gBitMsb^7;int8u bdata gBitLsb;sbit l7 = gBitLsb^7;static void TLC5615_Write_12Bits();/*************************************************子函数定义*************************************************//******************************************************************************* *** 函数名: static void TLC5615_Write_12Bits()*** 功能描述: 一次向TLC中写入12bit数据；*** 全局变量: gBitMsb：待转换10bit高两位；gBitLsb：10bits的低8位；/******************************************************************************/ static void TLC5615_Write_12Bits(){int8u i;SCL = 0; //置零SCL，为写bit做准备；CS = 0;for(i=0;i<2;i++)//循2次，发送高两位；{if(m7) //高位先发；{SDA = 1; //将数据送出；SCL = 1; //提升时钟，写操作在时钟上升沿触发；SCL = 0; //结束该位传送，为下次写作准备；}else{SDA = 0;SCL = 1;SCL = 0;}gBitMsb <<= 1;}for(i=0;i<8;i++)//循环八次，发送低八位；{if(l7){SDA = 1; //将数据送出；SCL = 1; //提升时钟，写操作在时钟上升沿触发；SCL = 0; //结束该位传送，为下次写作准备；}else{SDA = 0;SCL = 1;SCL = 0;}gBitLsb <<= 1;}for(i=0;i<2;i++)//循环2次，发送两个虚拟位；{SDA = 0;SCL = 1;SCL = 0;}CS = 1;SCL = 0;}/********************************************************************************** 函数名: extern void TLC5615_Start(int16u dacDat)*** 功能描述: 启动DAC转换；*** 全局变量: gBitMsb：待转换10bit高两位；gBitLsb：10bits的低8位；*** 输入: dacDat：int16u；*** 函数说明: 外部函数；/******************************************************************************/ extern void TLC5615_Start(int16u dacDat){dacDat %= 1024;gBitMsb = dacDat/256;gBitLsb = dacDat%256;gBitMsb <<= 6;TLC5615_Write_12Bits();}/*********************************************************************************** End Of File*******************************************************************************/8、Proteus仿真抓图：以下是附加文档，不需要的朋友下载后删除，谢谢顶岗实习总结专题13篇第一篇:顶岗实习总结为了进一步巩固理论知识，将理论与实践有机地结合起来，按照学校的计划要求，本人进行了为期个月的顶岗实习。
