野外地质岩芯编录知识要点

可编辑修改精选全文完整版地质编录（大全5篇）第一篇：地质编录钻孔岩矿心地质编录（一）、编录前的检查工作1、钻孔编录必须随施工在现场进行，对钻孔质量进行监督，有关情况随时向技术负责人汇报。

认真检查班报表及各种记录、岩心的清洗整理编号及存放情况等一整套工作，要准确无误，如发现错误应及时和向本台机长或组长提出修改。

及时检查机台是否按有关规定进行简易水文观测、孔深测量、钻孔弯曲度测量工作，超差时应及时向上级汇报妥善处理。

预见矿层时要及时向机台提供“见矿通知书”以便采取有效措施，确保钻探质量。

2、岩（矿）心丈量后，核对各种原始和计算数据,确认各数据值准确无误后方可进行岩（矿）心描述。

对每一段岩（矿）心均应进行详细观察描述。

为了避免重复，一般按不同岩性、不同矿层或矿石类型进行分层记录，逐项填入地质记录表中。

厚大的单一岩（矿）层必须进行系统观察，以免遗漏地质现象，但可隔几个回次描述一次。

（二）、岩（矿）心描述内容（1）岩（矿）石名称、颜色、结构构造、矿物成分、矿化特征、蚀变现象、构造破碎情况及次生变化等。

（2）测量岩心标志面（层面、片理面、断裂面、接触界线等）与岩心轴夹角。

（3）岩层、矿化、蚀变在小范围内有所变化时应丈量出具体深度并注明。

（4）选择有地质意义且具有代表性的岩（矿）心，作大比例尺素描图并进行照象，以增强文字的说服力。

（5）钻孔内岩性分层时应注明上下两层岩石的接触关系。

如渐变关系、侵入关系等。

（6）记录内容要求繁简适度，重点突出，针对性强。

对矿心及顶底板，矿化蚀变带和构造部位等应详细描述。

（三）、样品采集随着工程进展，及时划样、采样。

要求各种样品均具有代表性。

采样小组应实地检查、现场核对岩（矿）心。

采样前应布样、填写分样牌、计算样品孔深，切忌混样及样品串号。

样品采集后，地质组长或技术负责应及时对所采样品质量进行检查，并填写质量检查卡。

采集样品有化学样、光谱样、物相分析样、岩矿鉴定样、小体重样等1、化学样目的是通过对样品的化学分析，了解矿石中金属矿物的含量，查明矿石质量，确定矿体与夹石、围岩的界线，并作为储量计算的主要依据。

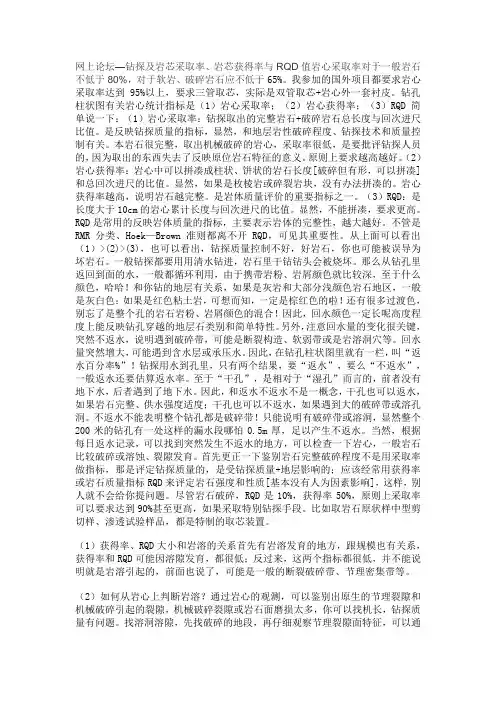

网上论坛—钻探及岩芯采取率、岩芯获得率与RQD值岩心采取率对于一般岩石不低于80%，对于软岩、破碎岩石应不低于65%。

我参加的国外项目都要求岩心采取率达到95%以上，要求三管取芯，实际是双管取芯+岩心外一套衬皮。

钻孔柱状图有关岩心统计指标是（1）岩心采取率；（2）岩心获得率；（3）RQD 简单说一下：（1）岩心采取率：钻探取出的完整岩石+破碎岩石总长度与回次进尺比值。

是反映钻探质量的指标，显然，和地层岩性破碎程度、钻探技术和质量控制有关。

本岩石很完整，取出机械破碎的岩心，采取率很低，是要批评钻探人员的，因为取出的东西失去了反映原位岩石特征的意义。

原则上要求越高越好。

（2）岩心获得率：岩心中可以拼凑成柱状、饼状的岩石长度[破碎但有形，可以拼凑]和总回次进尺的比值。

显然，如果是枚棱岩或碎裂岩块，没有办法拼凑的。

岩心获得率越高，说明岩石越完整。

是岩体质量评价的重要指标之一。

（3）RQD：是长度大于10cm的岩心累计长度与回次进尺的比值。

显然，不能拼凑，要求更高。

RQD是常用的反映岩体质量的指标，主要表示岩体的完整性，越大越好。

不管是RMR分类、Hoek—Brown准则都离不开RQD，可见其重要性。

从上面可以看出（1）>(2)>(3)，也可以看出，钻探质量控制不好，好岩石，你也可能被误导为坏岩石。

一般钻探都要用用清水钻进，岩石里干钻钻头会被烧坏。

那么从钻孔里返回到面的水，一般都循环利用，由于携带岩粉、岩屑颜色就比较深，至于什么颜色，哈哈！和你钻的地层有关系，如果是灰岩和大部分浅颜色岩石地区，一般是灰白色；如果是红色粘土岩，可想而知，一定是棕红色的啦！还有很多过渡色，别忘了是整个孔的岩石岩粉、岩屑颜色的混合！因此，回水颜色一定长呢高度程度上能反映钻孔穿越的地层石类别和简单特性。

另外，注意回水量的变化很关键，突然不返水，说明遇到破碎带，可能是断裂构造、软弱带或是岩溶洞穴等。

回水量突然增大，可能遇到含水层或承压水。

工程勘察野外编录1. 岩石描述的顺序：名称、颜色、矿物成分、胶结物成分、结构、构造、风化程度、破碎程度（或裂隙发育程度及产状要素）。

对各类岩土描述颜色时，应将复色次色放在前，主色放后。

2. 岩浆岩：a、按结晶程度：全晶质、半晶质、玻璃质b、按组成岩石的结晶颗粒的相对大小：等粒、斑状c、按组成岩石的结晶颗粒的绝对大小：粗粒（粒径大于5mm）、中粒（粒径2~5mm）、细粒（0.2~2mm）、微粒（粒径小于0.2mm）主要构造由：块状、带状、流纹状、气孔状、杏仁状及流面线等。

3. 变质岩：d、结构：变晶结构、压碎结构、变余结构e、构造：片状、片麻状、带状、斑点、块状对岩石的裂隙一般应描述其性质、张闭、充填及其连塑性，岩石裂隙根据地质力学属性可分为：压性、张性、扭性、压扭性、张扭性。

根据裂隙宽度可分为：小裂隙（小于1mm）、中裂隙（介于1~5mm）、大裂隙（大于5mm）。

对岩层、断层及裂隙产状的记录内容应当包括：倾角、倾向、密度等。

4. 碎石土：粒径大于2mm 的颗粒含量超过全重的50%的土。

描述内容及顺序为：名称、主要成份、成因类型、形状、颗粒级配、充填物成份性质及其百分比数、风化程度（坚固性）、密实度，对碎石土的成份的描述应指出碎块的岩石名称。

充填物为砂土时，应描述其密度、充填物为粘土时应描述其状态，并按其重量估计含量的百分比；无充填物：则研究其空隙大小，颗粒间的接触受否稳定。

密实度鉴别：a、密实：骨架颗粒含量大于总量70%，交错排列，连续接触，井壁稳定，铁镐挖掘困难。

b、中密：骨架颗粒含量介于60%~70%，交错排列，大部分接触，铁镐可挖掘，井壁有掉块现象，取出大颗粒处能保持凹痕面形状。

c、稍密：骨架颗粒含量小于总量的60%，排列混乱，大部分不接触，井壁坍塌，铁锹可挖掘。

5. 砂土：f、砾砂：粒径大于2mm 占全重的25%~50%，四分之一以上的颗粒比麦和高粱粒大。

g、粗砂：粒径大于0.5mm 超全重的50%，二分之一以上的颗粒比米粒小。

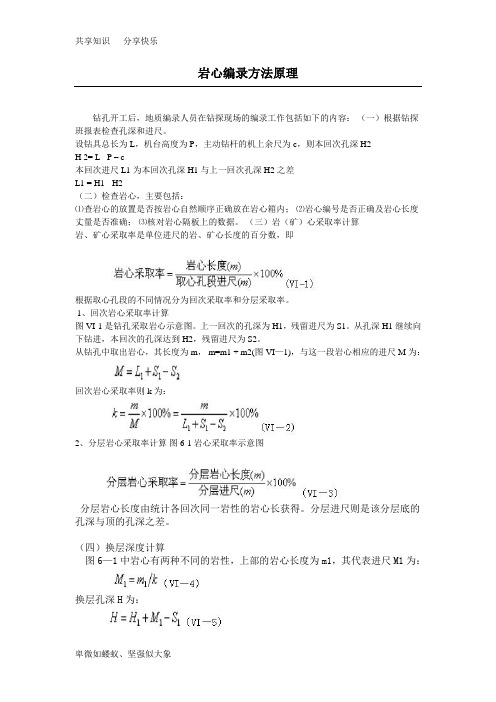

岩心编录方法原理钻孔开工后，地质编录人员在钻探现场的编录工作包括如下的内容：（一）根据钻探班报表检查孔深和进尺。

设钻具总长为L，机台高度为P，主动钻杆的机上余尺为c，则本回次孔深H2H 2= L - P – c本回次进尺L1为本回次孔深H1与上一回次孔深H2之差L1 = H1 - H2（二）检查岩心，主要包括：⑴查岩心的放置是否按岩心自然顺序正确放在岩心箱内；⑵岩心编号是否正确及岩心长度丈量是否准确；⑶核对岩心隔板上的数据。

（三）岩（矿）心采取率计算岩、矿心采取率是单位进尺的岩、矿心长度的百分数，即根据取心孔段的不同情况分为回次采取率和分层采取率。

1、回次岩心采取率计算图VI-1是钻孔采取岩心示意图。

上一回次的孔深为H1，残留进尺为S1。

从孔深H1继续向下钻进，本回次的孔深达到H2，残留进尺为S2。

从钻孔中取出岩心，其长度为m， m=m1 + m2(图VI—1)，与这一段岩心相应的进尺M为：回次岩心采取率则k为：2、分层岩心采取率计算图6-1岩心采取率示意图分层岩心长度由统计各回次同一岩性的岩心长获得。

分层进尺则是该分层底的孔深与顶的孔深之差。

（四）换层深度计算图6—1中岩心有两种不同的岩性，上部的岩心长度为m1，其代表进尺M1为：换层孔深H为：或根据下部的岩心长度为m2，其代表进尺M2为：换层孔深H为：（五）轴心夹角测量轴心夹角是岩心轴与各种面（层面、断裂面、节理面、片理面等）的夹角。

测量轴心夹角，是钻探编录的一项重要工作。

测量到的轴心夹角是局部产状，对研究矿体构造很有用。

测量轴心夹角有如下方法。

1. 测量法采用量角器或测斜仪测量轴心夹角的。

有些单位制作了岩心量角器，用岩心量角器测量较准确、方便。

所谓岩心量角器如图6-2所示，绘在透明薄膜上。

量轴心夹角时，将其包裹在岩心上，并使其下（上）端线重合成一直线，便能量得轴心夹角。

2、计算法如图6-3所示，岩心是圆柱体，任意倾角的平面与其交切，得到的切面为椭圆。

地质编录岩芯描述一、土的描述1.有机质土的描述颜色、状态、气味、有机质含量及其分解情况、夹杂物质量等特征。

描述范例：淤泥：灰黑色，流塑，饱和。

含贝壳及有机质，手捻具滑腻感,略具腥臭味。

淤泥质土：深灰色，软塑，主要由河流环境沉积而成的软土，大多数为粉质粘土和粘质粉土，含各种有机质和贝壳。

泥炭质土：深灰色或黑色，主要由炭质有机质及粘土组成，有腥臭味，能看到未完全分解的植物残渣。

浸水体胀，易崩解，干缩现象明显。

泥炭：深灰色或黑色，主要由炭质有机质组成，结构松散，土质很轻，暗无光泽，浸水体胀，易崩解，干缩现象极为明显。

碎石类土的描述：颜色、颗粒级配、颗粒形状、颗粒排列、颗粒的母岩成份及其大小（一般和最大粒径）、含量、硬度（风化程度）、湿度、密实度，充填物的性质、物质成份、充填程度等。

描述范例：碎石土：黄褐色，饱和中密，主要成分为弱风化页岩、砂岩等，呈尖棱状及少量岩夹土状。

充填物为杂粒砂和粘性土，其中7-7.2m为粘性土，灰褐色，软塑。

岩芯采取率=75%。

细圆砾土：褐黄色，母岩为花岗岩、闪长岩、片麻岩，粒径2—2Omm约占60%、20-40mm约占20%,余为砂类土充填，多呈圆棱状，大小混杂，分选性差，稍密一中密，1.70—2.4Om潮湿，2.4Om以下饱和。

或：2-20mm的占55%、20-6Omm的占10%、大于60mm 的占5%,余为杂砂充填〃岩芯呈散状。

粗圆砾土：褐黄色，母岩为片麻岩、花岗岩，砾径20—4Omm约占10%、40-6Omm约占20%、60—10Omm约占60%,间隙充填物为石英砂和粘性土，岩石多呈圆棱状，稍密，潮湿，饱和。

或：20∙60mm的占55%,60∙10Omm 的占5%,100-200mmBtl10%,余为土砂充填〃。

卵石土：灰褐色，密实，饱和母岩以砂岩为主，少量花岗岩，呈圆棱状，质硬，粒径60-80mm,最大120mm,含量约60%,间隙充填石英砂及粘性土…。

粗角砾士:灰褐色，中密，稍湿。

野外地质编录要点一，班报表记录严格按照钻探班报表所列项目，准确、完整地记录钻探地质特征，试验、采样类型及相关数据（岩心长度、岩心采取率、孔内试验深度，岩、土样采取规格类型及位置，动水位变化等），描述钻探、动探过程（钻探回次及进尺，钻进难易程度及变化，钻孔直径、钻头类型、冲洗液消耗情况，返、漏水及卡、掉钻位置，故障、辅助及纯钻时间等），每班工作结束后自检，各责任栏签名必须齐全。

二，钻探地质编录按表内栏目详细记录有关内容，尤其是地层岩性、岩心特征、原位试验、采样及水文地质的描述内容要准确、完整，对不同地层应结合其工程特征有所侧重。

1，粘性土描述：年代成因、土类名称（粉土、粉质粘土、粘土）、颜色（主色在前）、状态（坚硬或半坚硬、可塑、硬塑、软塑、流塑）、包含物（如结核、角砾、碎石的成分、形状、大小及其含量），刀切面平整程度、光泽、韧性、摇振反映（硬塑、可塑为无摇振反映）、干强度等。

2，砂土描述：年代成因、土类名称（砾砂、粗砂、中砂、细砂、粉砂）、颜色、湿度（稍湿、潮湿、很湿、饱和）、密实度（松散、稍密、中密、密实），对粗粒级要描述岩块（屑）的矿物成分、形状大小、颗粒级配（<2mm粒级所占百分比）、分选性和磨圆度、充填物类型及充填程度等。

3，碎石土描述：年代成因、土类名称（漂石、块石、卵石、碎石、圆砾、角砾）、颜色、湿度（稍湿、潮湿、很饱和）、密实度（极松、稍松、中密、密实），对粗粒级要描述岩块（屑）的矿物成分、形状大小、颗粒级配（<2—20 mm、20—200 mm、>200mm粒级所占百分比）、分选性和磨圆度、充填物类型及充填程度等。

4，基岩描述：⑴，原岩特征描述：地层年代成因、岩石名称、主要矿物成分、胶结物及胶结程度、结构、构造、岩层厚度（巨厚层>1m、厚层0.5—1 m、中厚层0.1—0.5 m、薄层0.1—0.01 m、微层<0.01m）、层理及倾角等。

同种岩性连续的不同回次，只作简单重复。

岩矿芯地质编录点评
本次大赛所采用的来自于铜陵地区鸡冠山矿区及庐枞地区大包山矿区的钻孔岩芯，参赛选手对上述地区的地层、岩性组合、变质作用及蚀变、矿产种类等基本地质特征应有所了解。

一、基本步骤：
1、检查整理岩矿芯
检查岩矿芯长度及编号是否正确，岩矿芯摆放顺序有无颠倒，岩矿芯摆放有无拉长现象，岩矿芯标签的孔深、进尺、岩芯长度、回次号等数据是否正确。

2、分层
首先对全部岩矿芯进行综合观察分析，按照颜色、结构构造、矿物组合特征划分岩（矿）层，并在分层界线放好分层标签。

3、记录回次数据
由浅入深依次记录每一回次的编号、起止孔深、岩芯长度、进尺，并留意该回次是否存在残留岩芯及分层界线，以便在记录表格中进行残留岩芯处理及换层孔深计算。

4、换层孔深计算
从一个分层变换为下一个分层时称为“换层”，换层时所处的孔深称为“换层孔深”，并依此来计算分层厚度及分层采取率。

5、地质描述
岩矿石定名以分层为单位，要依据分层中岩矿石种类、主次及分布特点定名，一般应能反映出岩（矿）石的颜色、结构构造、矿物成份及矿化等基本特征。

详细观察记录岩（矿）石特征、蚀变特征、矿化特征及次生构造，并测量标志面与岩芯轴的夹角。

二、比赛结果
从编录钻孔中的岩性，选手对中酸性侵入岩的鉴别、描述较准确，而对经热变质作用或热交代变质作用所形成的角岩或矽卡岩的鉴别、描述不熟悉，这可能与选手所在的工作区域不常见到这类岩石有关。

但有少数选手对岩石分类和命名的大类把握不准，例如将透辉石角岩定为白云岩，将粉砂岩定为灰岩，将粗安岩定为凝灰岩或粉砂岩，将闪长岩定为斜长角闪岩等，表明其基本功不
够扎实。

另外，本次比赛大多数选手对编录的钻孔岩芯起止孔深均未进行计算。

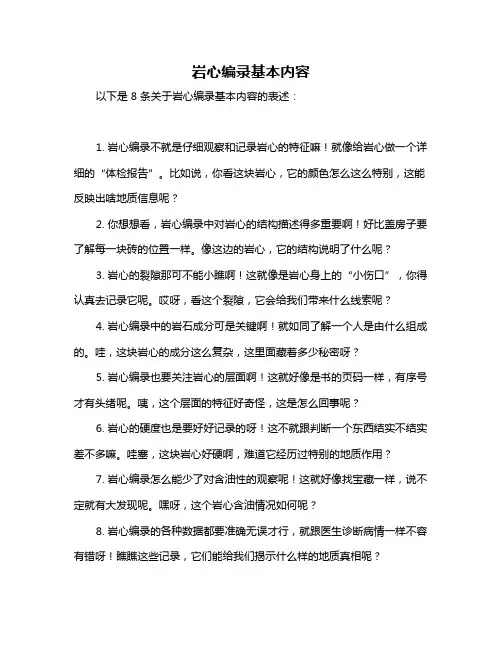

岩心编录基本内容
以下是 8 条关于岩心编录基本内容的表述：
1. 岩心编录不就是仔细观察和记录岩心的特征嘛！就像给岩心做一个详细的“体检报告”。

比如说，你看这块岩心，它的颜色怎么这么特别，这能反映出啥地质信息呢？
2. 你想想看，岩心编录中对岩心的结构描述得多重要啊！好比盖房子要了解每一块砖的位置一样。

像这边的岩心，它的结构说明了什么呢？
3. 岩心的裂隙那可不能小瞧啊！这就像是岩心身上的“小伤口”，你得认真去记录它呢。

哎呀，看这个裂隙，它会给我们带来什么线索呢？
4. 岩心编录中的岩石成分可是关键啊！就如同了解一个人是由什么组成的。

哇，这块岩心的成分这么复杂，这里面藏着多少秘密呀？
5. 岩心编录也要关注岩心的层面啊！这就好像是书的页码一样，有序号才有头绪呢。

咦，这个层面的特征好奇怪，这是怎么回事呢？
6. 岩心的硬度也是要好好记录的呀！这不就跟判断一个东西结实不结实差不多嘛。

哇塞，这块岩心好硬啊，难道它经历过特别的地质作用？
7. 岩心编录怎么能少了对含油性的观察呢！这就好像找宝藏一样，说不定就有大发现呢。

嘿呀，这个岩心含油情况如何呢？
8. 岩心编录的各种数据都要准确无误才行，就跟医生诊断病情一样不容有错呀！瞧瞧这些记录，它们能给我们揭示什么样的地质真相呢？
我的观点结论是：岩心编录是一项非常细致且关键的工作，每一个环节都不能马虎，只有这样才能获取到最准确、最有用的地质信息。
