第一章道岔的根底知识一、道岔：机车车辆由一条线路分支进入或越过另一条线路的连接或交叉设备称为道岔。
二、道岔的用途道岔是铁路轨道结构的一个重要组成局部。
铁路运输业务中的列车到发、会让、越行、机车摘挂、车辆调车、编解、机车车辆整备修理、货物装卸作业以及铁路路网与矿山港口工厂铁路专用线的连接等等，无不借助于道岔方能实现。
三、道岔的结构〔单开道岔〕3.1单开道岔的组成单开道岔由转辙器、辙叉及护轨和连接局部组成。
3.2单开道岔的特征〔1〕单开道岔是指主线为直线，侧线由主线向左侧和由侧分支的道岔。
单开道岔由一股直线和一股侧线组合而成。
〔2〕单开道岔分为左开和由开道岔，其区分方法为：站在道岔的前端，面向尖轨，侧线向左侧分支的称为左开道岔，侧线向右侧分支的称为右开道岔。
〔3〕单开道岔在构造上比任何其它类型道岔都简单，因而设计、制造、使用和养护都比拟方便。
所以，单开道岔成为铁路线路上最普遍采用的根本连接设备，占各类道岔的90%以上。
〔4〕单开道岔根据尖轨、辙叉及连接局部的平面型式可组合成多种平面型式的单开道岔。
比拟常见的有直线尖轨、直线辙叉的单开道岔，曲线尖轨、直线辙叉的单开道岔，曲线尖轨、曲线辙叉的单开道岔。
3.3尖轨和锐角辙叉的结构型式及特征尖轨平面型式及特征单开道岔尖轨常用的平面型式有直线型和曲线型两种。
直线型尖轨的工作边为一直线，可用于左开和右开单开道岔，这种尖轨加工制造简单，便于修换，是我国目前应用较广泛的一种尖轨。
其缺点是道岔长，尖轨尖端轨距需要较大的加宽，影响列车沿正线运行的平稳性；转辙角较大，当列车逆向进入侧线时，轮缘对尖轨的冲击较大，列车晃动较大，尖轨也易磨损。
曲线型尖轨的工作边除尖端前部有一小段直线外，其余均为圆曲线。
曲线型尖轨冲击角小于直线型尖轨，尖轨磨耗较轻，列车运行平稳。
同时，曲线型尖轨与导曲线的衔接比拟圆顺，与同号码直线型尖轨比拟，导曲线半径可以增大，侧向通过速度可以提高，道岔全长可以缩短。
铁路道岔构造及功用第一章铁路道岔构造一、道岔类型道岔是一种使机车车辆从一股道转入另一股道的线路连接设备，通常在车站、编组站大量铺设。
有了道岔，可以充分发挥线路的通过能力。
即使是单线铁路，铺设道岔，修筑一段大于列车长度的叉线，就可以对开列车。
由于道岔具有数量多、构造复杂、使用寿命短、限制列车速度、行车安全性低、养护维修投入大等特点，与曲线、接头并称为轨道的三大薄弱环节。

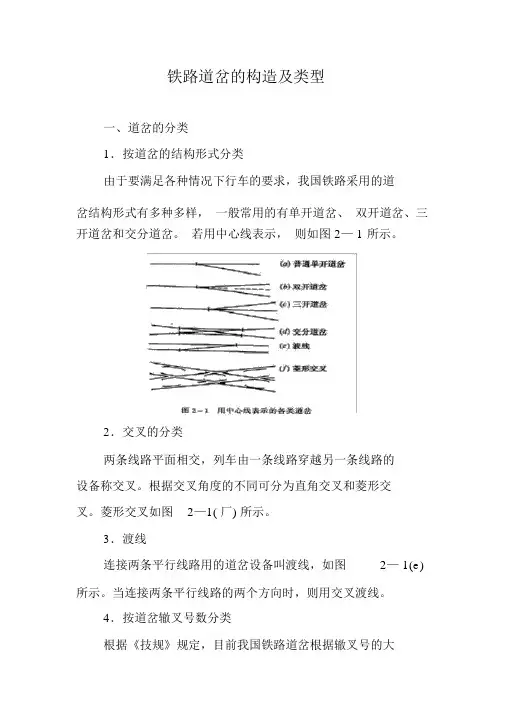

它的基本形式有三种：即线路的连接、交叉、连接与交叉的组合。
常用的线路连接有各种类型的单式道岔和复式道岔；交叉有直交叉和菱形交叉；连接与交叉的组合有交分道岔和交叉渡线等。
双开道岔为Y形，即与道岔相衔接的两股道向两侧分岔。
三开道岔如同Ψ形，同时衔接三股道，由两组转辙机械操纵两套尖轨。
复式交分道岔像X形，实际上相当于四组单开道岔和一副菱形交叉的组合。
除此而外，还有一种交叉设备，通常使用的叫做菱形交叉。
它由两组锐角辙叉和两组钝角辙叉组成，但没有转辙器，所以股道之间不能转线。
如果将复式交分道岔的X形的上面两点和下面两点分别连接起来，就是交叉渡线。
它不仅能开通较多的方向，而且占地不多，所以经常在车站采用。
二、单开道岔构造单开道岔由转辙器、辙叉及护轨、连接部分和岔枕组成，单开道岔以它的钢轨每米质量及道岔号数区分类型。
目前我国的钢轨有75kg/m、60kg/m、50kg/m、45kg/m和43kg/m等类型，标准道岔号数(用辙叉号数来表示)有6、7、9、12、18、24号等，并以9号及12号最为常用。
在侧线通过高速列车的地段，则需铺设18号、24号等大号码道岔。
目前我国铁路干线上大量使用着60kg/m钢轨固定型辙叉的12号单开道岔。
为适应既有线提速改造的要求，我国自行设计、制造的新型60kg/m钢轨12号提速道岔已基本达到了国际先进水平，是我国高速道岔的雏形。
三、转辙器：转辙器包括基本轨、尖轨和转辙机械。
当机车车辆要从A股道转入B股道时，操纵转辙机械使尖轨移动位置，尖轨1密贴基本轨1，尖轨2脱离基本轨2，这样就开通了B股道，关闭了A股道，机车车辆进入连接部分沿着导曲线轨过渡到辙叉和护轨单元。
道岔结构常识道岔结构是铁路运输中常见的一种设施，用于实现列车在铁路线上的换轨和转向。
道岔由道岔心、道岔舌和道岔翼组成，其结构设计和使用规范对于确保列车安全行驶至关重要。
道岔心是道岔的核心部分，也是列车换轨的关键部件。
它由两个相互连接的铁轨分叉组成，分别与主线铁轨和侧线铁轨相连。
道岔心的设计要考虑列车的速度和负载等因素，以确保列车在换轨时能够平稳过渡，避免出现跳轨等安全事故。
道岔舌是道岔的移动部分，用于实现列车在道岔上的转向。
道岔舌通常由钢轨制成，并通过道岔机械装置进行控制。
在列车通过道岔时，道岔舌会根据列车的行进方向自动切换，确保列车能够顺利转向。
道岔舌的设计要考虑列车的行进速度和转向半径等因素，以确保列车能够平稳通过道岔。
道岔翼是道岔的支撑部分，用于连接道岔心和道岔舌。
道岔翼通常由橡胶或弹性材料制成，能够在列车通过道岔时起到缓冲和支撑作用。
道岔翼的设计要考虑列车的负载和速度等因素，以确保列车能够平稳通过道岔，并减少对道岔结构的磨损。
道岔结构的设计和使用要符合相关的技术标准和规范。
例如，道岔的尺寸和材料要求应符合国家标准，以确保道岔的强度和稳定性。
此外，道岔的安装和维护也需要按照规范进行，以确保道岔可以长时间稳定运行。
道岔的使用范围广泛，不仅用于铁路线路的正常运营，还用于铁路工程的施工和维修。
在铁路施工中，道岔可以帮助机车和车厢进行换轨，方便施工人员进行铺轨和维修工作。
在铁路维修中，道岔可以用于临时绕行线的设置，确保列车能够顺利维修和运行。
道岔结构是铁路运输中不可或缺的一部分，它能够实现列车的换轨和转向，保证列车的安全行驶。
道岔的设计和使用要符合相关规范，确保道岔的强度和稳定性。
道岔在铁路施工和维修中也发挥着重要的作用。
随着铁路技术的不断发展，道岔的结构和设计也在不断改进，以适应列车的高速和大负载运输需求。
