油漆处理通用工艺守则

喷漆工艺守则一、喷漆前的表面处理：（1）铸件：对表面凸起不平处，应用工具进行磨凿平整，清除其表面污物。

（2）钢板件：一般应采取酸洗磷化处理，必须彻底清除残余酸液，以防漆层起泡。

（3）经机加工后的零部件，须用金属净洗剂或工业汽油等进行淋洗或刷洗，彻底清除表面的油污及其他赃物。

二、喷涂防锈底漆：底漆施工可用喷、刷、浸方法，漆膜要均匀，附着力要好。

三、填腻对于产品表面往往带有凹凸锈痕铸件砂孔等缺陷，必须采用填腻填平，每次填刮厚度应在0.5㎜以内，总厚度一般不超过1.5㎜为宜。

四砂磨：应用1#—2#金刚砂布或磨石在干燥的腻子表面进行砂磨，以达到表面平整去除粒屑，砂磨后需抹去表面的灰尘。

五水磨：将磨石或水砂纸全部浸湿，然后用少量水一起砂磨已干燥的涂层或腻子，以湿布擦净粉浆，最后的砂纹应不影响涂膜外观的性能。

六、喷涂面漆：应根据设计要求规定的漆类，调配置适当的粘度喷涂。

七、干燥：应放在通风、早晚干燥的地方，根据工艺规程严格控制，八、注意事项：1、涂装环境应清洁，无灰尘，施工时温度不得低于12℃，相对湿度不得低于80%。

2、喷漆时采用的压缩空气不允许含有油和水，并应经常检查油水分离器的可靠性。

3、钢板焊接件采用酸洗时，应特别注意把焊缝等地方的酸液及时清洗干净。

4、经清理或磷化处理过的表面不允许受到雨水、潮气、污物及腐蚀气体等的作用，并应在10小时内涂上底漆。

5、调配漆液时，应充分搅拌均匀，对底漆采用120目，而漆采用200目的钢丝网过滤。

6、漆种的稀释应使用规定的稀释剂，禁止不同漆种及稀释剂相互掺用，防止变质。

7、按工艺规程使喷枪和压缩机，每班后清洗喷枪，关闭电源。

8、在涂装施工过程中，操作人员必须穿戴防护用品，并要防止漆与皮肤直接接触。

威海市海翔试验机制造有限公司工艺科2003年12月。

油漆工程施工守则一、总则1.1 本守则适用于建筑装饰装修工程中油漆工程的施工与管理。

1.2 油漆工程施工应严格遵守国家法律法规、行业标准及公司规章制度，确保工程质量、安全、环保和文明施工。

1.3 油漆工程施工应遵循科学、严谨、高效的工作态度，不断提高施工技术水平，为客户创造优质工程。

二、施工准备2.1 材料准备2.1.1 油漆及其他材料应符合国家环保标准，具有产品质量检验报告和合格证书。

2.1.2 油漆材料应按设计要求选用，确保材料性能稳定、色泽均匀、环保无害。

2.2 工具准备2.2.1 施工工具应齐全，包括刷子、滚筒、喷枪、砂纸、打磨机等。

2.2.2 工具应保持清洁、完好，确保施工顺利进行。

2.3 施工场地准备2.3.1 施工场地应保持干净、整洁，无障碍物。

2.3.2 施工场地应具备良好的通风条件，确保施工过程中空气质量。

2.3.3 施工场地应设置安全警示标志，提醒无关人员注意安全。

三、施工过程3.1 基层处理3.1.1 基层应平整、干净、无油污、无浮尘。

3.1.2 基层处理应符合设计要求，如有需要，进行打磨、补缝等处理。

3.2 涂刷界面剂3.2.1 界面剂应按说明书要求稀释，搅拌均匀。

3.2.2 涂刷界面剂应均匀，无遗漏，确保增强基层的粘着力。

3.3 墙面找平3.3.1 墙面找平应采用石膏、腻子等材料，确保墙面平整、光滑。

3.3.2 找平层应分层施工，每层厚度均匀，无空鼓、开裂现象。

3.4 批刮腻子3.4.1 腻子应按说明书要求配制，搅拌均匀。

3.4.2 批刮腻子应均匀，无遗漏，确保墙面平整、光滑。

3.4.3 腻子层应分层施工，每层厚度均匀，无空鼓、开裂现象。

3.5 涂刷油漆3.5.1 油漆应按说明书要求稀释，搅拌均匀。

3.5.2 涂刷油漆应均匀，无遗漏，确保涂层饱满、光滑。

3.5.3 涂刷油漆应按照设计要求进行，如有需要，进行打磨、修整。

3.6 验收3.6.1 油漆工程完成后，应进行验收，确保工程质量符合设计要求。

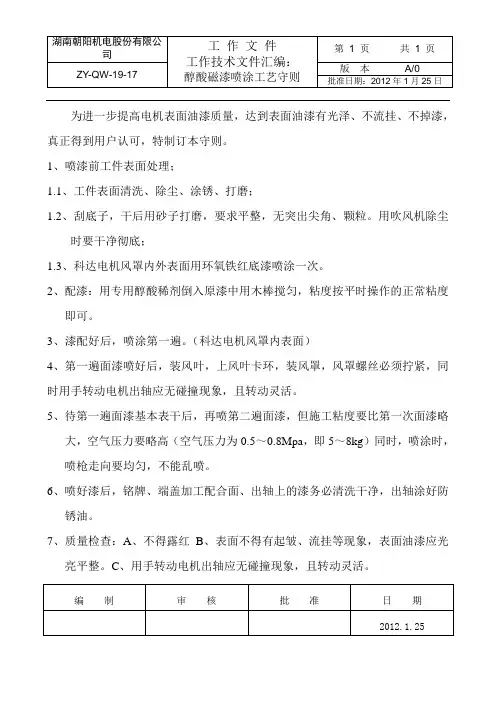

为进一步提高电机表面油漆质量，达到表面油漆有光泽、不流挂、不掉漆，真正得到用户认可，特制订本守则。

1、喷漆前工件表面处理；
1.1、工件表面清洗、除尘、涂锈、打磨；
1.2、刮底子，干后用砂子打磨，要求平整，无突出尖角、颗粒。

用吹风机除尘
时要干净彻底；
1.3、科达电机风罩内外表面用环氧铁红底漆喷涂一次。

2、配漆：用专用醇酸稀剂倒入原漆中用木棒搅匀，粘度按平时操作的正常粘度
即可。

3、漆配好后，喷涂第一遍。

（科达电机风罩内表面）
4
、第一遍面漆喷好后，装风叶，上风叶卡环，装风罩，风罩螺丝必须拧紧，同时用手转动电机出轴应无碰撞现象，且转动灵活。

5、待第一遍面漆基本表干后，再喷第二遍面漆，但施工粘度要比第一次面漆略
大，空气压力要略高（空气压力为0.5～0.8Mpa ，即5～8kg ）同时，喷涂时，喷枪走向要均匀，不能乱喷。

6、喷好漆后，铭牌、端盖加工配合面、出轴上的漆务必清洗干净，出轴涂好防
锈油。

7、质量检查：A 、不得露红B 、表面不得有起皱、流挂等现象，表面油漆应光
亮平整。

C 、用手转动电机出轴应无碰撞现象，且转动灵活。

喷漆表面处理作业安全技术操作规程模版第一章总则第一条为保障喷漆表面处理作业的安全，规范操作行为，防范事故发生，制定本规程。

第二条本规程适用于所有从事喷漆表面处理作业的人员。

第三条喷漆表面处理作业包括喷漆前的准备工作、喷漆过程中的操作以及喷漆后的清理工作。

第四条作业人员应具备相关证书及操作经验，经过必要的安全培训和考试合格后方可从事喷漆表面处理作业。

第五条所有从事喷漆表面处理作业的人员必须严格遵守本规程的规定，不得擅自修改、跳过或违反操作规程。

第二章作业前准备第一条作业人员在进行喷漆表面处理作业前，必须穿戴合适的劳动防护装备，包括防护眼镜、防护面具、工作手套、防护服等。

第二条作业人员应对喷漆设备进行检查，确保设备完好无损，电源线路接地良好。

第三条作业人员应对作业场所进行检查，清除障碍物，确保作业安全。

第四条作业人员应将易燃、易爆、有毒、有害物品及腐蚀性物质等随身携带，并妥善保管。

第五条作业人员应将作业工具、喷漆设备等放置在固定位置，并确保其稳定。

第三章作业过程第一条作业人员在用喷漆设备进行作业前，应确认其安全开关、压力调节阀、喷嘴等部位是否正常，确保喷漆设备的安全性能良好。

第二条作业人员应确保喷漆设备的气源稳定，压力合适，以免发生喷漆不均匀或压力过大导致喷枪失控的事故。

第三条喷漆作业中，作业人员应保持稳定的姿势，避免用力过大或过猛，以免喷漆枪突然失控。

第四条作业人员应按照操作规程，从上到下、从左到右的顺序进行喷漆，确保漆膜均匀。

不得随意跳过或交叉喷漆。

第五条作业人员应注意喷漆的距离和喷漆的速度，保持适当的距离和速度，以免喷漆过浓或过薄。

第六条作业人员应定期清理喷漆设备，保持其良好的工作状态，避免堵塞或故障。

第四章作业后清理第一条作业人员在喷漆作业完成后，应将喷漆设备和作业区域内的喷漆物品清理干净，保持整洁的工作环境。

第二条作业人员应对喷漆设备进行维护保养，清洁喷嘴、过滤器等部位，以保证其长期稳定运行。

油漆施工工艺要求
1、主要施工工艺
清扫基层→填补腻子，局部刮腻子，磨平→第一遍满刮腻子，磨平→第二遍满刮腻子，磨平→涂刷封固底漆→涂刷第一遍涂料→复补腻子，磨平→涂刷第二遍涂料→磨光交活。

2、施工要点
基层处理是保证施工质量的关键环节，其中保证墙体完全干透是最基本条件，一般应放置10天以上。

墙面必须平整，最少应满刮两遍腻子，至满足标准要求。

乳胶漆涂刷的施工方法可以采用手刷、滚涂和喷涂。

涂刷时应连续迅速操作，一次刷完。

涂刷乳胶漆时应均匀，不能有漏刷、流附等现象。

涂刷一遍，打磨一遍。

一般应两遍以上。

3、墙漆：手扫漆工艺流程
如果墙面是旧墙的，需要先把表层湿水后刮除。

干透后滚涂一遍光油。

如果是旧房而基质良好，则使用粗砂纸打磨一两遍即可，不需要刮除。

1）先用108胶、熟胶粉和双飞粉调配成灰腻子后批平整个墙面。

2）干透后用细砂纸磨光。

以上工序一般要连续三遍，直至墙面批平为止。

3）刷一遍面漆。

（乳胶漆）
4）干透后用细砂纸磨光。

5）刷第二遍面漆。

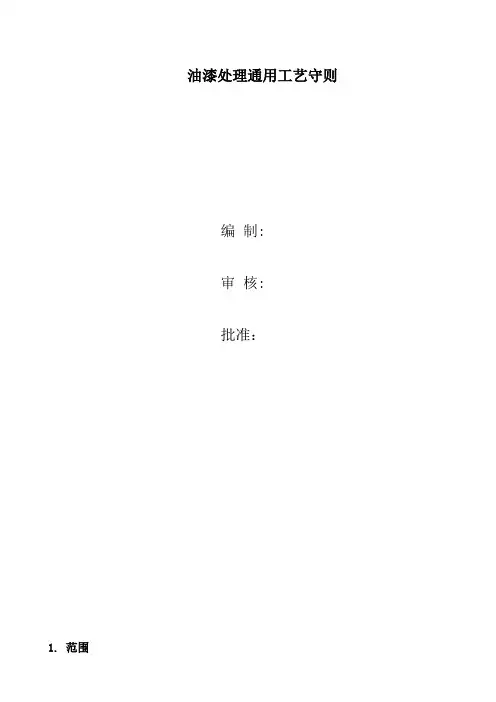

油漆处理通用工艺守则编制:审核:批准：本守则规定了油漆处理的各类涂漆要求及所需涂漆材料与操作工艺。

本守则适用于本企业通用工业减速机之表面油漆处理、关于顾客有特殊要求的油漆处理按顾客的要求进行。

2. 油漆材料2.1 底漆：酚醛类底漆、环氧类底漆、氯化橡胶类底漆。

2.2 中层漆：防护底漆、连接底漆。

2.3 面漆：醇酸类面漆、聚氨酯类面漆、氯化橡胶类面漆。

3. 设备及工具3.1 手提砂轮机、锉刀、钢丝刷、铜丝刷、刷帚、1-2#铁砂皮、200#水砂纸。

3.2 手推车、工作台、挂具。

3.3 喷枪、空压机、吸风装置。

3.4 烘房4. 工艺流程被涂工件验收合格—前处理—喷涂底漆—干燥—刮腻子—干燥—喷涂中层漆—干燥—喷涂面漆—固化—检验合格后转半成品库（或者下道工序）。

5. 前处理5.1 被涂工件在前处理前，务必完全清除毛刺、包砂、飞边、焊渣、飞溅物等表面缺陷。

5.2 根据要求通过喷丸或者喷砂处理的工件，要再进行清理工序、表面应洁净、干燥、无杂质、油污、尘埃。

八小时内涂上配套底漆。

5.3 不通过5.2、5.3 条款的工件，前处理也务必采取措施实施，假如用“三合一”金属表面处理液，去油、除锈、磷化。

前处理后的工件应无油污、无锈迹，磷化层均匀。

工件所有部位无死角，干燥后方可油漆。

凡无技术、工艺、出口产品及顾客不同意刮腻子的要求，油漆工件基本上都务必通过刮腻子这道工序。

6.1 粗刮腻子。

填平金属表面凹陷处，待干燥（如烘干：80°C，4 小时）。

6.2 细刮腻子。

砂平打磨后，二次嵌腻子。

待干燥（如烘干：80°C，2 小时）6.3 水磨：用200#水砂纸砂磨（未刮腻子处切勿水磨），待干燥。

6.4 补嵌腻子：填平补齐，待干燥。

6.5 细砂：用400#水砂纸最后将工件认真地砂磨光滑。

7. 干燥7.1 烘干：按本工艺守则及其他有关工艺守则规定的要求执行。

7.2 自然干燥：根据天气、温度、环境、场地等情况，进行自干操纵。

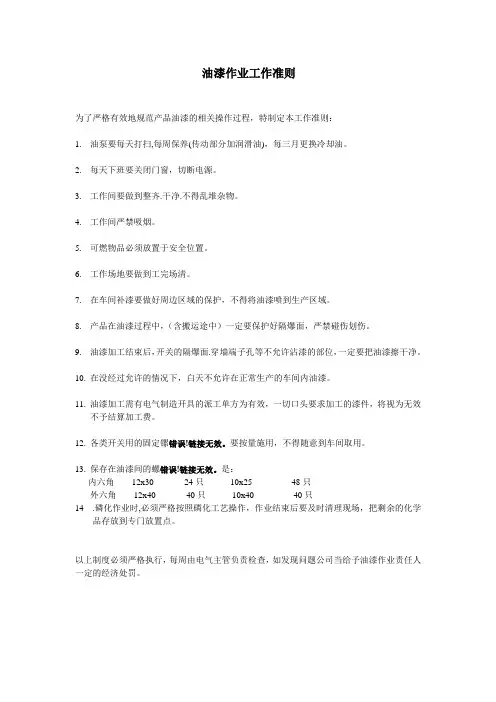

油漆作业工作准则
为了严格有效地规范产品油漆的相关操作过程，特制定本工作准则：
1.油泵要每天打扫,每周保养(传动部分加润滑油)，每三月更换冷却油。

2.每天下班要关闭门窗，切断电源。

3.工作间要做到整齐.干净.不得乱堆杂物。

4.工作间严禁吸烟。

5.可燃物品必须放置于安全位置。

6.工作场地要做到工完场清。

7.在车间补漆要做好周边区域的保护，不得将油漆喷到生产区域。

8.产品在油漆过程中，（含搬运途中）一定要保护好隔爆面，严禁碰伤划伤。

9.油漆加工结束后，开关的隔爆面.穿墙端子孔等不允许沾漆的部位，一定要把油漆擦干净。

10.在没经过允许的情况下，白天不允许在正常生产的车间内油漆。

11.油漆加工需有电气制造开具的派工单方为有效，一切口头要求加工的漆件，将视为无效
不予结算加工费。

12.各类开关用的固定镙错误!链接无效。

要按量施用，不得随意到车间取用。

13.保存在油漆间的螺错误!链接无效。

是：
内六角12x3024只10x2548只
外六角12x4040只10x4040只
14.磷化作业时,必须严格按照磷化工艺操作，作业结束后要及时清理现场，把剩余的化学
品存放到专门放置点。

以上制度必须严格执行，每周由电气主管负责检查，如发现问题公司当给予油漆作业责任人一定的经济处罚。

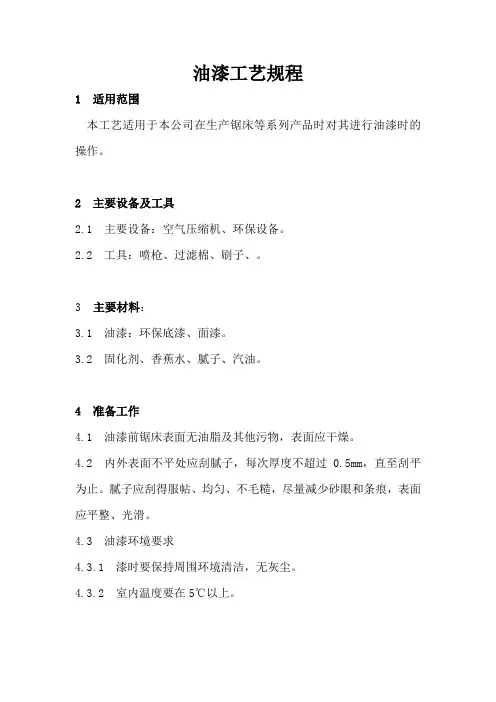

油漆工艺规程1 适用范围本工艺适用于本公司在生产锯床等系列产品时对其进行油漆时的操作。

2 主要设备及工具2.1 主要设备：空气压缩机、环保设备。

2.2 工具：喷枪、过滤棉、刷子、。

3主要材料：3.1 油漆：环保底漆、面漆。

3.2 固化剂、香蕉水、腻子、汽油。

4 准备工作4.1 油漆前锯床表面无油脂及其他污物，表面应干燥。

4.2 内外表面不平处应刮腻子，每次厚度不超过0.5mm，直至刮平为止。

腻子应刮得服帖、均匀、不毛糙，尽量减少砂眼和条痕，表面应平整、光滑。

4.3 油漆环境要求4.3.1 漆时要保持周围环境清洁，无灰尘。

4.3.2 室内温度要在5℃以上。

5工艺过程5.1 漆调配5.1.1 底漆和面漆由漆基和调配液组成，现用现配，用时半漆基料搅拌均匀，按漆基与调配液的比例为4：1进行调配（配料比例必须正确）。

5.1.2 然后用固化剂和香蕉水调所需粘度。

5.1.3 若在冬天为加快油漆自然晾干过程，可以加入一定比例的天钠水，以缩短晾干时间。

5.2 油漆方法及要求5.2.1 一般情况下采取喷漆的方法,有些死角不易喷漆的地方用刷子刷漆。

5.2.2 喷涂时，风压用0.6Mpa—0.8Mpa的压缩空气，喷嘴与喷涂面的距离为25—30cm，喷枪移动速度、方位以油膜为准。

5.2.3 对喷漆喷不到的地方，先用毛刷刷上漆，要保证漆膜均匀和漆膜厚度。

5.2.4 为使漆膜表面平整光滑，要在喷下一层前，用砂纸打磨掉颗粒，并擦去灰尘，再涂漆。

5.3 油漆步骤5.3.1 按以下步骤进行油漆：刷底漆——帖纸——喷透明底漆（二道）——修色——面漆。

5.4 漆膜干燥5.4.1 干燥条件(见表一)5.4.2 晾干漆：油漆或喷漆后应放在通风处，并注意保证无灰尘，湿度不能超过70%。

5.4.3 烘干漆：油漆或喷漆后，在夏天自然晾干时间为8小时，在冬天自然晾干时间为12小时。

表一6 外观检查6.1 底漆和面漆（即各层漆）均不许有针孔、气泡、裂纹、掉漆和漆瘤，漆膜应平整光滑，漆膜颜色应均匀一致。

油漆工艺守则*******-GY/RQ***-20071 本则依据《压力容器涂敷与运输包装》JB/T 4711-2003进行编制。

2 工作前准备2.1 检查产品是否经质量检验部门检验合格，工艺过程流程卡上前道工序有关人员签字是否齐全，未经检验、试验合格或工艺过程流程卡上签字不全时，不得油漆。

2.2 经喷射、抛射或采用手工和动力工具进行表面除锈，除锈后的钢材表面至少达到GB／T8923/1998中的St2级或Sa2级；图样有规定时，按图样要求验收表面除锈的质量。

2.3 油漆应有出厂质量合格证书；对超过储存期的油漆，必须经质量监督部门认可的检验单位鉴定合格且出具证明文件后方可使用。

3 主要底漆、面漆品种按设计图样要求选用。

4 油漆要求4.1 表面除锈后应立即涂敷防腐涂料，时间间隔一般不超过12个小时；如表面除锈后不能立即涂装，应对除锈表面妥善保护以防再度锈蚀和污染，如发现锈迹和污染应重新进行表面处理。

4.2涂敷环境应清洁、干燥、通风良好、环境温度不应低于涂料规定的涂敷温度。

4.3涂敷的防腐涂料应均匀、牢固，不应有气泡、龟裂、流挂、剥落等缺陷，否则应进行修补；必要时可采用专门仪器检测涂层的厚度及致密度。

4.4下列各坡口，在坡口边缘约100mm范围内不涂敷防腐涂料，如需要可涂敷对焊接质量无害易去除的保护膜：4.4.1分段出厂容器的切断面坡口。

4.4.2分片件的周边坡口。

4.4.3容器壳体上其他需要在使用现场组焊的焊接坡口。

4.5 如有外保温的容器也可不涂面漆，只涂底漆。

不锈钢容器一般不需涂漆保护。

具体按设计图样要求。

4.6涂敷保护膜螺纹、密封面等精加工表面应涂敷易去除的保护膜（无酸工业凡士林、涂防锈油脂等）。

5 安全技术措施5.1 各类漆料和其它易燃、有毒材料，应存放在专用库房内，不得与其它材料混放。

挥发性油料应装入密闭容器内，妥善保管。

5.2 库房应通风良好，不准住人并设置消防器材和“严禁烟火”明显标记。

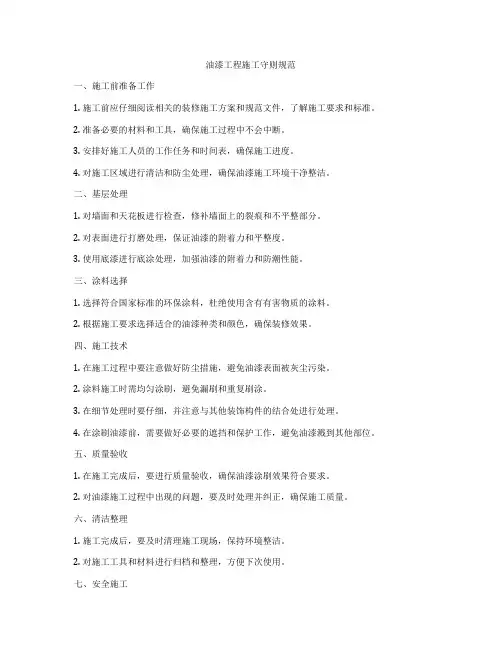

油漆工程施工守则规范一、施工前准备工作1. 施工前应仔细阅读相关的装修施工方案和规范文件，了解施工要求和标准。

2. 准备必要的材料和工具，确保施工过程中不会中断。

3. 安排好施工人员的工作任务和时间表，确保施工进度。

4. 对施工区域进行清洁和防尘处理，确保油漆施工环境干净整洁。

二、基层处理1. 对墙面和天花板进行检查，修补墙面上的裂痕和不平整部分。

2. 对表面进行打磨处理，保证油漆的附着力和平整度。

3. 使用底漆进行底涂处理，加强油漆的附着力和防潮性能。

三、涂料选择1. 选择符合国家标准的环保涂料，杜绝使用含有有害物质的涂料。

2. 根据施工要求选择适合的油漆种类和颜色，确保装修效果。

四、施工技术1. 在施工过程中要注意做好防尘措施，避免油漆表面被灰尘污染。

2. 涂料施工时需均匀涂刷，避免漏刷和重复刷涂。

3. 在细节处理时要仔细，并注意与其他装饰构件的结合处进行处理。

4. 在涂刷油漆前，需要做好必要的遮挡和保护工作，避免油漆溅到其他部位。

五、质量验收1. 在施工完成后，要进行质量验收，确保油漆涂刷效果符合要求。

2. 对油漆施工过程中出现的问题，要及时处理并纠正，确保施工质量。

六、清洁整理1. 施工完成后，要及时清理施工现场，保持环境整洁。

2. 对施工工具和材料进行归档和整理，方便下次使用。

七、安全施工1. 在施工过程中做好防火、防盗等安全措施，保障施工人员和施工环境的安全。

2. 对施工人员进行安全教育和指导，加强安全意识，避免发生意外。

以上就是油漆工程施工守则规范的一些内容，希望能够帮助大家更好地掌握油漆工程施工的要求和标准，确保施工质量和安全。

在施工过程中，要严格按照规定进行操作，提高施工效率和质量，为房屋装修效果提供保障。

只有做好每一个细节，才能保证油漆工程施工的质量和安全，让装修效果更加完美。

愿大家在油漆工程施工中取得良好的成果，让家变得更加美好！。

硬纸板的涂漆工艺守则
一、硬纸板的涂漆工艺守则包括以下步骤：
1.准备：确保工作区域干净、整洁，并穿戴适当的防护装备。

2.涂底漆：将硬纸板表面涂上底漆，以防止面漆渗漏。

3.涂面漆：在硬纸板表面均匀涂抹面漆，确保覆盖均匀。

4.干燥：让硬纸板在通风干燥的环境中干燥。

5.打磨：使用砂纸或打磨机对硬纸板表面进行打磨，以去除表面瑕疵。

6.重新涂漆：如果需要，可以重复以上步骤，以使硬纸板表面达到期望的效果。

7.完成：让硬纸板完全干燥后，即可完成涂漆工艺。

二、在涂漆过程中，应注意以下几点：
1.确保油漆的质量和适用性
2.遵循油漆供应商的说明和建议
3.避免过度涂漆，以免产生气泡和其他瑕疵
4.在通风良好的环境中工作，以免油漆挥发出的气体对人体造成危害
5.穿戴适当的防护装备，如手套、护目镜和呼吸器等。

油漆通用工艺规范前言本规范规定了起重机的油漆工艺1.涂装工艺1.1气候条件(1)涂装重防腐蚀涂料时应注意的主要因素为钢板表面状况,钢板温度和涂装时的大气环境.通常涂装工作应该在5℃以上,相对湿度85%以下的气候条件中进行.而当表面受雨水或冰雪的影响时,则不可以进行涂装.(2)以温度计测定钢板温度,用湿度计测出相对湿度,然后计算露点,当钢板温度低于露点以上3℃时,由于表面凝结水分,不应涂装,必须高于露点3℃才能施工.(3)在气体为5℃以下的低温条件下,由于环氧或环氧沥青防锈漆的固化速度大大减慢,甚至停止固化,因而不宜在室外施工,但可在设有升温装置的涂漆车间内,进行分段涂装.(4)在气温为30℃以上的恶劣条件下施工时,溶剂挥发很快,在无气喷涂时,漆雾内的溶剂在喷枪与被涂物面之间大量挥发而形成干喷.为避免干喷,应将喷枪进可能接近物面,同时尽可能垂直地进行喷涂,如采取这一措施后仍然出现干喷,可加入油漆自身重量约0-10%的稀释剂进行稀释予以解决.1.2 涂装前的准备(1)涂装前应检查所有油漆的品种,型号,规格是否符合施工技术条件的规定.质量不合格或变质的油漆不能使用.(2)涂装前应对油漆的基本组成和性能以及施工方法进行了解,根据油漆各自的施工要求选择确定适当的涂装工具.(3)由于油漆中各种成分的比重不同,一般油漆经过贮存后,会出现程度不同的沉淀.因此,在涂装前必须将油漆搅拌至完全均匀.如发现漆皮或颗粒,则应使用80-120目筛网过滤.(4)一般油漆在出厂时已调节到适宜于施工的粘度,是不必进行稀释处理的.但在气温过高或过低的条件下,也可以添加适量的稀释剂以达到理想的涂装粘度,但稀释剂用量一般不应超过油漆本身重量的5%.1.3 涂装(1)刷涂用漆刷涂装时,涂刷方向应取先上下后左右的方向进行涂装,漆刷蘸漆不能过多以防滴落.涂装重防腐蚀涂料时漆刷距离不能拉得太大以免漆膜过薄.遇有表面粗糙,边缘,弯角和凸出等部分更应特别注意,最好先预涂一道.(2 ) 滚涂用滚筒涂装时,滚筒上所蘸的油漆应分布均匀.涂装滚动速度要保持一致,不可太快.切忌过分用力压展滚筒.对于焊缝.切痕等凸出部分,尤其应该小心处理,最好先预涂一道.(3)高压无气喷涂这是最快的涂装方法,而且可以获得很厚的漆膜.因此,为了达到规定漆膜厚度,最好采用无气喷涂的方法.在实际涂装时应采用先上下后左右,或先左右后上下的纵横喷涂方法.使用无气喷涂需要更高的技巧,喷枪与被涂物面应维持在一个水平距离上,操作时要防止喷枪做远距离或弧形的挥动.高性能涂料都可以用四川万县长江机械制造厂制造的GPQ9C或GOQ6C型高压无气涂机进行涂装,可达到很好雾化效果和得到理想的漆膜.(4)漆膜厚度的控制本工艺中所列出的每道漆膜厚度都是指无气高压喷涂的漆膜厚度.为了使重防腐蚀涂料能够发挥其最大的性能,足够的漆膜厚度是极其重要的.因此,必须严格控制漆膜的厚度.用漆刷或滚筒涂装得到的每道漆膜厚度较薄,其涂装道数至少要比高压无气喷涂的喷涂道数多一倍,才能达到所规定的厚度.对于边,角,焊缝,切痕等部位,在喷涂之前,应先涂刷一道,然后再进行大面积的涂装,以保证凸出部位的漆膜厚度.施工时应按使用量进行涂装,经常使用湿膜测厚仪测定湿漆膜厚度,以控制干漆膜的厚度和保证涂层厚度的均匀.按被涂物的大小确定厚度测量点的密度和分布,然后测定干漆膜厚度.漆膜厚度未达到要求处,必须进行补涂.(5)不同类型的涂料其涂装间隔各有不同,在施工时应按每种涂料的各自要求进行施工.特别要着重指出的是环氧面漆,其涂装间隔时间不能超过工艺中最长的间隔时间,否则将会影响漆膜层与层之间的附着力,造成漆膜的剥落.(6)使用量本工艺中的使用量为理论值,是指在理想的条件下,在漆膜厚度均匀一致时,通过理论计算而得的单位面积的用漆量.而涂装时油漆的实际耗用量,要视漆膜的厚度,涂装时的损失,涂装方法,被涂物面的粗糙度及被涂物的形状等状况而定,相差很大.在估计油漆的实际耗用量之时,一般应该在理论使用量之外再加算50-80%的油漆用量.(7)本工艺书中的密度也为理论值,是按标准配方通过理论计算而得出的.实际生产中由原材料密度和吸油量数值的波动允许有一定幅度的变化.因此产品的实测在产品标准中是允许有一定变化幅度.2. 安全色(JB2299)2.1 起重机吊钩,车轮及轨道侧面涂黑色2.2 吊钩组的滑轮罩,轭板,吊梁的腹板,涂黑黄相间的斜线条.线条宽度及间隔根据油漆面积而定,达美观效果.门式起重机和卸船机的地横梁,腹板安全色由客户提出.2.3 车轮踏面涂清油.3. 钢材预处理和可焊性底漆13.1 钢材预处理: 喷砂处理至Sa223.2 704无机硅酸锌车间底漆(Q/GHTDO92)组成：由烷基硅酸酯,锌粉,颜料和添加剂等组成的双组份无机硅酸锌车间底漆主要特性：锌粉具有阴极保护作用,防锈性能优异,干膜厚度20μm时,保养期6-9个月干性快,只需很短的时间即能搬运和堆具有优异的焊接性能和切割性能具有优异的耐热性,漆膜可经受400℃的高温.焊接切割时烧损面积小优良的低温固化性能优良的耐溶剂性能具有优异的耐冲击性能,优良的耐磨性和中等的柔韧性能与大部分的油漆体系配套获中国船级社的认可颜色及外观灰色无光施工参数密度约1.67g/cm3配比甲 : 乙 = 2:1(重量比)干膜厚度 20 μm湿膜厚度 60 μm理论用量100g/m2闪点甲组份13℃乙组份 13℃干燥时间 (25℃)表干≤5min实干≤1h流水线干燥时间≦5min(钢材预热50℃,烘道温度120℃) 涂装间隔最短涂装间隔8h以上,涂漆前以布或纱头蘸107稀释剂揩搽704漆膜表面,以确定是否完全固化.如不溶解(布上无色)表示以固化完全,可以进行下道漆的涂装. 如不溶解(布上无色)表示还未完全固化,不能进行下道漆的涂装.最长涂装间隔无限制,但在复涂前必须清除锌盐.可使用时间（甲乙混合后）后道配套用漆702环氧云铁防锈漆表面处理钢材喷沙至Sa2.5级,表面粗糙度30~75μm底材温度可在-20℃至50℃的气温下进行施工底材温度过高时(≥40℃)必须使用喷枪进行施工,但底材温度不得超过60℃.为避免干喷必须以107稀释剂调节至不干喷为止底材温度须高于露点以上3℃涂装方法无气喷涂稀释剂107稀释剂稀释量0-10%（以油漆重量为计）* 注意防止干喷喷嘴口径0.4-0.5mm喷出压力15MPa（约150Kg/cm2）空气喷涂稀释剂 107稀释剂稀释量 0-10%（以油漆重量计）* 注意防止干喷喷嘴口径 2.0-2.5mm空气压力 0.3-0.6MPa（3-6Kg/cm2）滚涂/刷漆（大面积涂装不推荐,只能用于小面积修补）稀释剂 107稀释剂稀释量0-5%（以油漆重量计）清洗剂107稀释剂安全措施通风量1Kg油漆或稀释剂油漆 a. 达到爆炸极限下限（LEL）的10% 54 m3b. 达到安全卫生要求（TLV）3815 m3稀释剂 a. 达到LEL的10% 210 m3b. 达到TLV 14000 m3保质期6个月注意事项施工期间应以搅拌机不断搅拌，以防锌粉沉淀·气温30℃以上施工时，为防止干喷加入0-10%的107稀释剂是需要的·当干膜厚度低于要求并需要重涂一道704无机锌底漆时，应以50%的107稀释剂将704稀释后进行重涂，以增加漆膜的层间附着力·为防止针孔腐蚀及下道漆产生气泡，必须使用H53-42环氧封闭漆或以30——50%103稀释剂稀释后的842环氧云铁防锈漆，对704无机锌底漆进行封闭·涂装下道油漆之前，704无机锌底漆的漆膜必须完全固化，否则将会影响层间附着力。

1.适用范围本工艺适用于本公司的常规油漆作业，当项目有具体规定，按项目规定执行。

2.工装设备及工具2.1.搅拌器、喷漆泵、喷枪、油管、枪嘴。

2.2.胶带、铲刀、砂纸。

2.3.小油漆桶、排笔、直柄刷、弯头刷。

2.4.表面测温仪、湿膜卡、干膜测厚仪、干湿度摇表。

2.5.镜子、电筒。

2.6.符合工艺要求的油漆、固化剂、稀释剂。

3 .操作程序3.1.调漆前检查油漆生产批号、日期是否符合工艺要求，如发现异常，立即停止使用并及时汇报。

3.2.调漆前应熟知油漆属性并做好记录，严格按工艺要求配比进行调配。

3.3.用小桶分装调配好的油漆，排笔预涂螺栓孔，毛刷、弯头刷预涂焊接拐角、零、部件端头截面及喷枪难以喷到的位置。

3.4.用胶带保护好不进行喷涂部位。

3.5.将喷漆泵吸油管放入调配好的油漆桶中，开启喷漆泵送漆喷涂，在喷涂过程中要保持搅拌。

3.6.每一面喷好后进行翻面喷涂，并对损伤处补涂。

4.作业标准及工艺要求4.2. 油漆调配应根据生产进度调配，采取多次适量的方法，严禁超前调漆。

调好的油漆必须在适用期内用完。

准确记录油漆用量。

4.3. 待喷涂零、部件应整齐搁置（间距适当）在高度不低于0.5米置架上，防止喷涂时地面灰尘和漆渣反溅到零、部件表面。

保持较好的视线。

4.4. 调漆桶须加盖，并保持搅拌器不停搅拌。

预涂部位不能有漆点、流挂、漏涂，也不能误涂。

特殊部位不能有油漆堆积情况。

刷子保持清洁不能有掉毛现象。

4.5.不涂装部位，摩擦面范围规定为最外侧孔70mm以内，现场待焊接部位宽度100mm.分界线整齐，直线度1.5mm。

4.6.喷漆泵进气压力应在0.4-0.6N/mm²间。

4.7.枪嘴选择：4.7.2枪嘴大小选择4.8. 作业时沿零、部件纵方向喷涂，枪嘴与喷涂表面必须始终保持垂直，垂直距离在50-400mm间并注意根据喷漆表面质量变化调整距离，根据膜厚要求控制覆盖次数（1次覆盖厚度约为25um),第二排雾幅要与第一排雾幅重叠30%~50%,喷枪应匀速平移，枪嘴稍向上傾。

油漆工程施工守则规范一、总则1.1 本守则适用于新建、扩建、改建工程项目的油漆工程施工。

1.2 油漆工程施工应遵守国家有关法律、法规、标准和规定，符合工程设计要求，确保工程质量、安全、进度和投资控制。

1.3 油漆工程施工应坚持科学管理、文明施工、环保节能、可持续发展。

二、施工准备2.1 施工单位应具备相应的资质，施工人员应具备相应的技能和资格。

2.2 施工前应认真阅读图纸、设计文件和施工技术要求，了解工程特点和施工难点，制定详细的施工方案和应急预案。

2.3 施工前应做好材料、机具、人员等各项准备工作，确保施工顺利进行。

2.4 施工前应对施工场地进行清理，确保施工场地平整、干净、无障碍。

三、施工过程3.1 施工过程中应严格遵守施工方案和操作规程，确保工程质量。

3.2 施工过程中应做好各项记录，包括施工日期、施工部位、施工人员、施工材料、施工工艺等，以便质量追溯。

3.3 施工过程中应做好安全防护措施，包括防火、防爆、防毒、防尘、防噪声、防振动等，确保施工安全。

3.4 施工过程中应做好环境保护措施，包括废弃物处理、空气质量控制、噪声控制等，确保施工环保。

3.5 施工过程中应密切配合其他施工单位，协调解决施工中出现的问题，确保工程顺利进行。

四、施工质量4.1 施工质量应符合国家有关法律、法规、标准和设计要求。

4.2 施工质量应满足工程功能和使用要求，确保工程耐久、安全、美观。

4.3 施工质量应通过检查、试验、验收等环节进行控制，确保工程质量合格。

五、施工安全5.1 施工安全是油漆工程施工的首要任务，施工单位应高度重视施工安全。

5.2 施工单位应制定详细的安全管理制度和操作规程，确保施工安全。

5.3 施工单位应定期对施工人员进行安全教育和培训，提高施工人员的安全意识。

5.4 施工过程中应做好安全防护设施，包括安全帽、安全带、防护网、警示标志等。

5.5 施工过程中应做好施工现场的管理，确保施工现场整洁、有序、安全。

涂漆工艺守则1.铸件涂漆前，对表而明显的凸起、毛刺、披缝和冒口等，应用工具进行磨凿平整。

2.铸件表面和内腔均须采用喷（抛）丸，喷砂等方式除锈去污处理，确保涂漆前无粘砂、锈迹、污物等现象。

3.钢板件在涂漆前，要采用喷砂或酸洗、磷化处理，使表而无氧化皮、锈斑、污物和水迹。

4.铸件及钢板件经除锈去污处理后，要及时涂上配套底漆。

底漆应搅拌均匀，粘度和施工程序，应符合工艺要求。

5.有色金属件经除锈清理后，必须先涂磷化底漆或锌黄底漆，干后再涂配套底漆。

6.经过机加工后的零、部件，涂漆前需用工业汽油等清除表而的汕污。

7.刮涂腻子应分多次进行，每次刮涂不宜过厚。

每次刮涂需待上道腻子干燥后进行，以刮平为准。

要求平而平整，拐角圆滑，保持工件的几何形状。

8.总喷面漆时，应在相对湿度小于70%的环境下进行。

当相对湿度大于70%时，需加入防潮剂，以防漆膜发口。

9.喷漆使用的压缩空气，必须用油水分离器，除去压缩空气中的水分和油污。

油水分离器应定期作排污清理。

10.机床涂层必须平整、光滑，颜色、光泽要均匀一致，无明显突岀颗粒、粘附物和砂纸的痕迹。

漆膜不允许有流挂、起泡、失光及明显桔皮等现象。

11•部件结合面的漆层，必须界限分明，边角线条清晰整齐，不同颜色的漆层，不得互相沾染。

12.外表面不涂漆处，应涂油粘纸，喷漆后应清除干净。

13.喷漆工地必须采用通风除尘措施，零件及机床喷漆应在喷漆室内进行。

14.喷漆工应按照劳保有关规定，进行涂漆工作，以保护工人的身体健康。

15.油漆材料应配套，使用前须经检验合格后统一调配。

各种喷漆必须进行过滤。

16.油漆工地严禁烟火，并采取安全防火措施，杜绝事故发生。
