阴影透视复习题（课程代码252363）一、在平面ABC内作一点，使其到H面的距离为15mm，到V面的距离为12mm。
二、过已知点作直线。
（1）过A点作一直线与直线EF平行；（2）过A点作一直线与直线EF相交，交点B距V 面为10。
三、已知直线AB的两面投影，设直线AB上一点C将AB分成2：3，求C点的三面投影。
四、已知平面的两面投影，完成其第三面投影。
五、已知直线AB的两面投影，设直线AB上一点C将AB分成3：2，求C点的三面投影。
六、已知平面的两面投影，完成其第三面投影。
七、补绘圆柱的W投影，并求圆柱表面上各点的其他投影。
八、已知圆锥表面上各点的一个投影，求其他两个投影。
九、作出组合体正等轴测图，尺寸在图中量取十、已知房屋的平面图和正立面图，内外门窗同高，试画出1—1剖面图十一、已知在梁的底部配置两根1号钢筋（Ⅰ级钢筋，直径为12mm ），梁的上部两端共布置两根2号钢筋（Ⅰ级钢筋，直径12mm ），梁的下部中间布置1根3号钢筋（Ⅰ级钢筋，直径12mm ），沿梁全长布置4号箍筋（Ⅰ级钢筋，直径8mm ，间距150mm ），在指定位置完成1-1和2-2断面图，并对钢筋进行标注。
十二、看下图回答问题首层平面图1：100（1）建筑物的座(朝)向是__ __ __________。
（2）建筑物外墙厚___ ___mm。
（3）列举该层窗的编号及其宽度：、。
（4）列举该层门的编号及其宽度：、、、。
（5）由剖切符号可知，剖切平面1-1通过_ 、_ 、、 _______，投射方向是向__________。
（6）散水的宽度是_____ _____mm。
（7）室外台阶与室内地面的高差是_ __mm。
十三、作出基面上的方形网格的一点透视。
十四、看下图回答问题（1）补全该施工图名、轴线编号。
（2）该工程图中横向轴线编号自左到右是轴到轴；纵向轴线编号自下而上是轴到轴。
（3）该工程东西向总长 m，南北向总长 m；楼梯间的开间尺寸 m；主出入口洞口尺寸宽 m；次出入口洞口尺寸宽 m。
画法几何与阴影透视_在线作业_1一、单选题1.一般应以（）的方向作为主视图的方向。
A. 从物体上面向下投影B. 最能反映出形体特征的C. 任意D. 物体最简单答案B2.在直立圆柱的水平投影圆内的一个点所标的符号为（b）时点B在圆柱体的（）。
A. 下底面B. 上底面C. 后半个柱面D. 前半个柱面答案A3.要求出物体的阴影，主要是求出物体上（）的影。
A. 所有面B. 阴线C. 所有棱线D. 各顶点的答案B4.在绘制工程图时通常采用的是（）投影法。
A. 中心B. 正C. 斜D. 水平答案B5.在使用丁字尺绘制图线时，丁字尺的尺头应紧靠在图版的（）边。
A. 下B. 右C. 左D. 上答案C6.在圆球的水平投影上有一段斜线，此线段的正面和侧面投影是（）。
A. 一个点B. 一段直线C. 椭圆的一部分D. 圆的一部分答案C7.图形的对称线和中心线是用（）线绘制的。
A. 粗实线B. 点划线C. 细实线D. 虚线答案B8.如果圆平面的影在正面反映圆的实形，此圆平面为（）面。
A. 水平B. 正平C. 铅垂面D. 正垂答案B9.当圆柱体的轴线与侧面垂直，它的（）投影是圆。
A. 三个投影B. ＷC. ＶD. Ｈ答案B10.在（）的情况下两个圆柱的相贯线为椭圆。
A. 轴线正交且直径相等B. 轴线非正交且直径相等C. 轴线正交且直径不相等D. 轴线非正交且直径不相等答案A11.在图样上标注圆弧尺寸时起止符号用（）。
A. 圆点B. ４５°斜线C. 箭头D. ×答案C12.平面图形为水平面时，它的（）面投影反映平面图形的实形。
A. 以上全不对B. ＶC. ＷD. Ｈ答案D13.在图样中比例是指图形与实物相应要素的（）之比。
A. 体积之比B. 大小之比C. 线性之比D. 面积之比答案C14.侧垂线落在起伏不平的铅垂面上的影，它的影线的（）投影的形状和承影面的水平截交线成为倒影。
A. HB. 所有C. WD. V 答案D15.透视投影是（）投影。

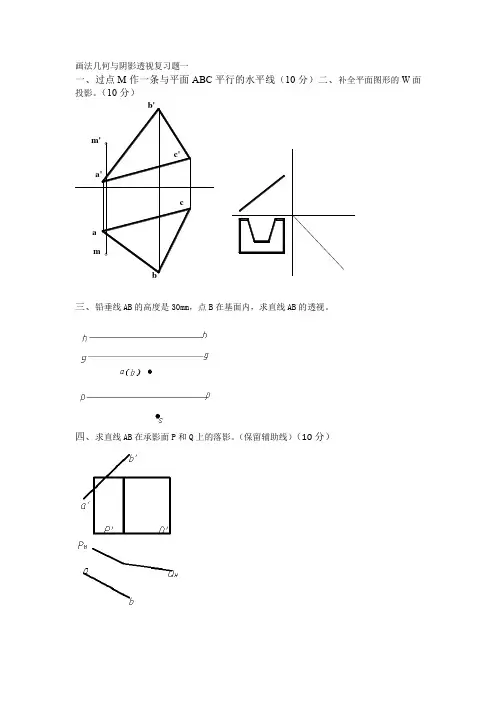

画法几何与阴影透视复习题一一、过点M作一条与平面ABC平行的水平线（10分）二、补全平面图形的W面投影。
（10分）三、铅垂线AB的高度是30mm，点B在基面内，求直线AB的透视。
四、求直线AB在承影面P和Q上的落影。
（保留辅助线）（10分）五、已知位于基面上的一T型块，并已知基线g-g、视平线h-h，画面p-p，s、so的位置，求该T型块的透视（25分）六、求地面上电线杆的落影。
（保留辅助线）（15分）七、做出窗台和窗洞的阴影。
（保留辅助线）（20分）复习题一标准答案及评分标准一作出辅助水平线5分作出mnm’n’点5分共10分二、补全平面图形的W面投影。
（10分）分三、铅垂线AB的高度是30mm，点B在基面内，求直线AB的透视。
（保留辅助线）。
（10分）辅助线6分，AB透视4分四、求直线AB在承影面P和Q上的落影。
（保留辅助线）（10分）AB点的透视4分，折点透视4分，连接2分五、已知位于基面上的一T型块，并已知基线g-g、视平线h-h，画面p-p，s、so的位置，求该T型块的透视（25分）心点作辅助线5分，站点作辅助线5分，真高线10分，连线5分共25分六、求地面上电线杆的落影。
（保留辅助线）（15分）落影各8分，辅助线7分七、做出窗台和窗洞的阴影。
（保留辅助线）（20分）窗台阴影10分，窗洞阴影10分复习题二一、过点M作一条与平面ABC平行的正平线（10分）二、作出平面三角形ABC上三角形DEF的H面投影。
（10分）三、求基面内的线AB的透视图（保留辅助线）。
（保留辅助线）。
（10分）四、求直线AB在承影面P和Q上的落影。
（保留辅助线）（10分五、作出下图纪念碑的透视图（保留辅助线）（25分）六求地面上电线杆的落影。
（保留辅助线）（15分）七、做出窗台和窗洞的阴影。
（保留辅助线）（20分）复习题二标准答案及评分标准一、过点M作一条与平面ABC平行的正平线（10分）H面投影5分，V面投影5分二、作出平面三角形ABC上三角形DEF的H面投影（10分）辅助线6分，画线4分三、求基面内的线AB的透视图（保留辅助线）。
画法几何与阴影透视会考试卷之一及答案《画法几何与阴影透视》科会考试卷(A)一、填空题:(每一空格1.5分，共31.5分)1. 透视图一般就按照画面上主向灭点的多少分__________透视, __________透视,和__________透视。
2. 画法几何的任务是研究在平面上表达________________的图示法.研究在平面上解答___________________的图解法。
3. A1图纸的幅面规格b*l=________________mm;A3图纸的幅面规格b*l=________________mm。
4. 投影法分两大类__________________;和__________________。
5. 直线平行于投影面，它的投影反映____________;直线垂直于投影面，它的投影反映:____________。
6. 图纸分__________________和__________________两种幅面。
7. 同一张图纸内,相同比例的各图样的线宽组:粗线为0.7mm,中线为___________mm,细线为___________mm。
8. 折断线的画法_____________________一般用途:_____________________。
9. 空间直线对投影面的位置分____________;___________和____________三种10.正等轴测图的实际(非简化系数)轴向缩短系数_____________,斜二测轴向缩短系数____________。
二、选择题:(每题只有一个正确答案。
每小题3分，共15分)1. 中心投影法是从固定的中心引出投影线，下面属于中心投影的是:( )。
A:太阳光 B:电灯 C:平行光束 D:以上几个都对2. 以下不属于平行投影的基本特性的是:( )。
A:直线的投影在一般的情况下仍旧是直线。
B:点在直线上，则该点的投影不一定位在该直线的投影上。

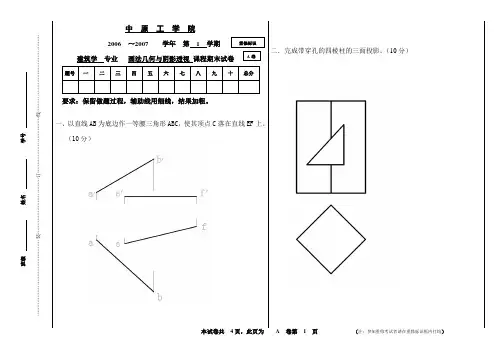

中 原 工 学 院
2006 ～2007 学年 第 1 学期
建筑学 专业 画法几何与阴影透视 课程期末试卷
题号 一 二 三 四 五 六 七 八 九 十 总分
要求：保留做题过程，辅助线用细线，结果加粗。
一、以直线AB 为底边作一等腰三角形ABC ，使其顶点C 落在直线EF 上。
（10分）
二．完成带穿孔的四棱柱的三面投影。
（10分）
重修标识
班级 姓名 学号 ………………………………………装……………………………订……………………………线………………………………………
A 卷
三、小区建筑层数已标出，层高为2cm,画出小区的轴测图。
（15分）
班级 姓名 学号 ………………………………………装……………………………订……………………………线………………………………………
四、根据所给的平面图（水平投影图），在立面图上加上阴影。
（25分）
五、根据所给的平面和立面图，扩大一倍画出透视图（40分）。
班级 姓名 学号 ………………………………………装……………………………订……………………………线………………………………………
班级 姓名 学号 ………………………………………装……………………………订……………………………线………………………………………。
