棒形悬式复合绝缘子说明书

交流棒形悬式复合绝缘子
交流棒形悬式复合绝缘子（也称为“逆变复合绝缘子”）是一种在空气中悬挂电缆的绝缘装置，它具有优良的性能。

它能够有效地阻止电缆在传输过程中的电弧，并且可以有效地减少对环境的影响。

交流棒形悬式复合绝缘子由复合绝缘子棒、夹紧杆、夹紧装置、端子插座、插座注油器、绝缘支撑件、固定螺钉组成，支撑群由绝缘架和支撑板等组成。

交流悬式复合绝缘子具有良好的耐久性能，能够耐受较大的温度差和高温，也有良好的避雷保护性能，对高温环境下的电缆进行有效的保护，还可以有效地减少对环境的影响。

交流悬式复合绝缘子的制造难度比一般的悬式绝缘子要高得多，属于特殊制品，它可以在电缆悬挂点和传输点之间提供有效的绝缘，而且可以有效地阻止电弧发生。

交流棒形悬式复合绝缘子的安装工艺也比一般的悬式绝缘子要
复杂，它需要裁剪支撑适当的长度，打油孔，然后涂以适当的绝缘润滑脂，最后安装夹紧架和轴承，电流带走，以保证其正常运行。

交流棒形悬式复合绝缘子的优点是绝缘性能良好，能够耐受较大的温度差和高温，具有良好的避雷保护性能，能够有效地阻止电缆传输中的电弧，也能有效地减少环境污染；缺点是制造难度较大，安装需要经历复杂的工序，需要定期维护和查看，发生故障时会带来更大的损失。

总的来说，交流棒形悬式复合绝缘子是一种在空气中悬挂电缆的
绝缘装置，具有良好的性能，耐久性，工作安全等优点，能够有效地阻止电弧发生，也能有效地减少对环境的影响，但制造难度较高，安装工艺复杂，需要定期维护和检查。

因此，在实际应用中应根据实际情况进行选择，尽量使用合适的悬式复合绝缘子来保证电缆传输的安全性。

1.产品概述
高压线路棒形复合悬式绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。

绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称，它是复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具，以及承受机械负荷等多重作用，具有很高的抗张强度，一般可达600Mpa以上，是普通钢材的2倍，瓷材料的5～8倍，并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。

硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，抗老化剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化，电绝缘等性能。

并且具有很高的污闪电压和耐碎性能，电压分布均匀，与瓷相比其在同等条件下闪络电压是瓷的2倍以上。

重量轻（是瓷绝缘子的1/8），体积小，不易碎，拉伸强度高，运输方便。

2.功能特点
复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题----界面电气击穿。

金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。

芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。

伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。

本产品特别适用于重污染地区，环境温度在-40℃~+40℃之间，海拔高度不超过2000米。

关于兰新铁路接触网绝缘子的説明一、棒形悬式复合绝缘子主要用于接触网电分段（绝缘锚段关节下锚支、接触网下锚、分段绝缘器处承力索），软横跨上下不固定绳卡绝缘（包括中间站台、上下行分段处）。

1、FQXSG—25/120—738UH（悬挂耐张式、双绝缘、爬电距离1600mm、工作电压25kv、拉伸破坏负荷120K N、长度738mm、双耳—单耳连接）。

2、FQXG—25/120—738UH（悬挂耐张式、爬电距离1600mm、工作电压25kv、拉伸破坏负荷120K N、长度738mm、双耳—单耳连接）。

3、FQX—25/120—600HH（悬挂耐张式、爬电距离1200mm、工作电压25kv、拉伸破坏负荷120K N、长度600mm、单耳—单耳连接）4、FQXSG—25/120—890QH（悬挂耐张式、双绝缘、爬电距离1600mm、工作电压25kv、拉伸破坏负荷120K N、长度890mm、帽窝—单耳连接）。

5、FQXSG—25/120—800QT（悬挂耐张式、双绝缘、爬电距离1600mm、工作电压25kv、拉伸破坏负荷120K N、长度800mm、帽窝—脚球连接）。

6、FQXSG—25/120—800QT（悬挂耐张式、双绝缘、爬电距离1600mm、工作电压25kv、拉伸破坏负荷120K N、长度800mm、帽窝—脚球连接）。

7、FQX—25/120—890UH（悬挂耐张式、爬电距离1200mm、工作电压25kv、拉伸破坏负荷120K N、长度890mm、双耳—单耳连接）。

8、FQX—25/120—800H H（悬挂耐张式、爬电距离1200mm、工作电压25kv、机械强度120K N、长度890mm、（单耳—单耳连接）。

二、电气化铁路腕臂棒形瓷绝缘子主要用于接触网绝缘和固定腕臂等。

1、QBZ2—25/16（双重绝缘、重污型、爬电距离1400mm、工作电压25kv、弯曲负荷16KN）。

2、QBZ2—25S/16（双重绝缘、重污型、水平棒形、爬电距离1400mm、工作电压25kv、弯曲负荷16KN）。

FXBW4高压悬式绝缘子概述：棒形悬式复合绝缘子用于普通和污秽地区的交流电力系统额定电压35~500kV，频率不超过100Hz的架空线路、变电站作悬垂和耐张用。

绝缘子安装地点环境温度在-40℃～+40℃之间，海拔不超过1000m。

它尤其用于污秽地区，能有效防止污闪事故，是目前广泛使用的瓷绝缘子的替代产品。

复合绝缘子又称合成绝缘子，其主要结构由伞裙护套、环氧玻璃纤维（FRP）芯棒和端部金具三部分组成。

其中伞裙护套由高温硫化硅橡胶制成， FRP芯棒是玻璃纤维作增强材料、环氧树脂作基体的玻璃钢复合材料，端部金具是外表面镀有热镀锌层的碳素铸钢或碳素结构钢。

复合绝缘子的这种结构将机械强度与外绝缘性能分开，芯棒与伞裙护套分别承担机械与电气负荷，从而综合了伞裙护套材料耐大气、老化性能优越及芯棒材料拉伸机械性能好的优点。

作为绝缘子结构的一部分，金具主要起传递机械应力与连接固定的作用。

与传统的瓷绝缘子和玻璃绝缘子相比，复合绝缘子具有如下优点：（1）强度高，重量轻。

复合绝缘子的强度重量比很高，即比强度很高。

其高机械强度源于玻璃钢芯棒优异的机械性能，目前被大量采用的玻璃钢引拔棒的拉伸强度可达1000MPa以上，而芯棒密度仅为2g/cm3左右，因此其比强度很高，约为优质碳素钢的5~10倍。

在相同电压等级下，复合绝缘子的重量仅为瓷绝缘子的1/7~1/10。

（2）湿闪污闪电压高。

有机复合材料低能表面的憎水性是复合绝缘子优异耐湿污性能的主要原因。

在大雾、小雨、露、溶雪、溶冰等恶劣气象条件下，复合绝缘子表面形成分离的水珠而不是连续的水膜，污层电导很低，因此泄露电流也很小，不易发生强烈的局部电弧，局部电弧也难以进一步发展导致外绝缘闪络。

运行一段时间，复合绝缘子表面积污后，憎水性可以迁移到污层表面的特性为硅橡胶材料所独有，在相同污秽度下，其污闪电压可以达到相同泄露距离绝缘子的两倍以上。

普通棒形悬式复合绝缘子的等效直径远小于普通悬式瓷绝缘子及支柱绝缘子，这也是其耐污性能优异的重要原因。

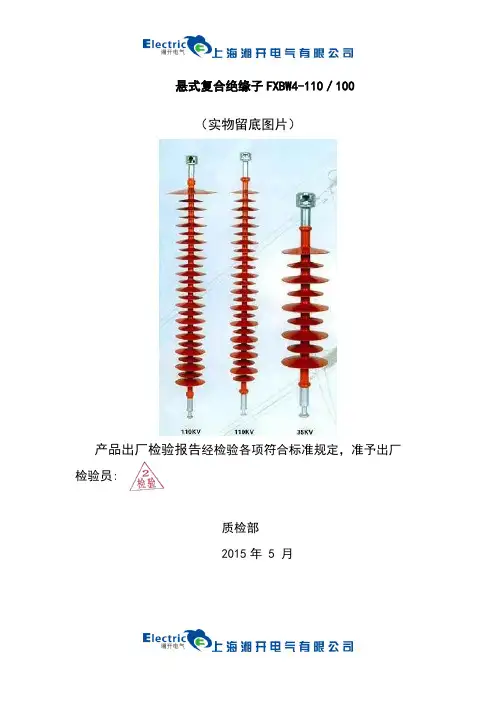

FXBW4-66/7C复合悬式绝缘子、FXBW4-66/7复合悬式绝缘子概述：复合绝缘子产品用于高压和超高压交、直流输电线路中绝缘和悬挂导线用。

最早生产于《河间市兴旺电力器材有限公司》早年间绝缘子多用于电线杆（低压），慢慢发展于高型高压电线连接塔的一端挂了很多盘状或柱状的绝缘体，它是为了增加爬电距离的，通常由玻璃、陶瓷或硅橡胶制成，就叫绝缘子。

高压线路用棒形悬式绝缘子适用于污秽地区，尤其在重污秽地区使用，其抗张强度高，防污性能好，安装使用方便等，连接结构型式规定球窝连接为基本型式。

默认的悬式绝缘子两端金具为球头球窝结构，如有不同请注明类型；女口：WD球窝-单耳、WE球窝-环、DQ单耳-球头、产品的结构产品由铁帽、瓷瓶套管件（悬式或硅橡胶）和钢脚（导电杆）组成，并用水泥胶合剂胶合为一体。

本产品全部采用国际最先进的圆柱头型结构，其特点是头部尺寸小。

重量轻，强度高和爬电距离大。

可节约金属材料和降低线路造价。

为满足带电作业的需要，在帽沿上采用国内传统的结构形状。

产品出厂前均经过严格检测，不合格不准予出厂，质量达到国家标准请放心订购。

优质的产品质量，最低的销售价格三、运行条件环境温度不高于+50C，不低于一40C；海拔高度不炒概念3000m电源频率不超过100Hz;适用于各类污秽地区，特别适用于重污秽点四、合成绝缘子的优点机械性能优越。

由于心棒由环氧玻璃纤维制成，其扩张强度为普通钢的1.5 倍，是高强瓷的3〜4倍，轴向拉力特别强，并具有较强的吸振能力，抗震阻尼性能很高,为瓷绝缘子的1/7〜1/10。

抗污闪性能好。

合成绝缘子具有憎水性，下雨时在合成绝缘子的伞形波纹表面不会沾湿形成水膜, 而是成水珠状滴落, 不易构成导电通道，其污闪电压较高,为同电压等级瓷绝缘子的3倍。

在晋江地区，合成绝缘子开始已在川级以上污秽地区使用，这些地区汇集了一些小火电厂、磁砖厂、铸造厂等。

在同样的污区范围和大雾条件下，对于使用玻璃绝缘子的线路，在夜间能看到明显电晕和听到清晰的“叶嗞、叶嗞”爬电声音，往往需要安排停电进行绝缘子清扫工作，而合成绝缘子则全部经受往考验。

FXBW4–10悬式复合绝缘子概述：棒形悬式复合绝缘子用于普通和污秽地区的交流电力系统额定电压35~500kV，频率不超过100Hz的架空线路、变电站作悬垂和耐张用。

绝缘子安装地点环境温度在-40℃～+40℃之间，海拔不超过1000m。

它尤其用于污秽地区，能有效防止污闪事故，是目前广泛使用的瓷绝缘子的替代产品。

复合绝缘子又称合成绝缘子，其主要结构由伞裙护套、环氧玻璃纤维（FRP）芯棒和端部金具三部分组成。

其中伞裙护套由高温硫化硅橡胶制成， FRP芯棒是玻璃纤维作增强材料、环氧树脂作基体的玻璃钢复合材料，端部金具是外表面镀有热镀锌层的碳素铸钢或碳素结构钢。

复合绝缘子的这种结构将机械强度与外绝缘性能分开，芯棒与伞裙护套分别承担机械与电气负荷，从而综合了伞裙护套材料耐大气、老化性能优越及芯棒材料拉伸机械性能好的优点。

作为绝缘子结构的一部分，金具主要起传递机械应力与连接固定的作用。

与传统的瓷绝缘子和玻璃绝缘子相比，复合绝缘子具有如下优点：（1）强度高，重量轻。

复合绝缘子的强度重量比很高，即比强度很高。

其高机械强度源于玻璃钢芯棒优异的机械性能，目前被大量采用的玻璃钢引拔棒的拉伸强度可达1000MPa以上，而芯棒密度仅为2g/cm3左右，因此其比强度很高，约为优质碳素钢的5~10倍。

在相同电压等级下，复合绝缘子的重量仅为瓷绝缘子的1/7~1/10。

（2）湿闪污闪电压高。

有机复合材料低能表面的憎水性是复合绝缘子优异耐湿污性能的主要原因。

在大雾、小雨、露、溶雪、溶冰等恶劣气象条件下，复合绝缘子表面形成分离的水珠而不是连续的水膜，污层电导很低，因此泄露电流也很小，不易发生强烈的局部电弧，局部电弧也难以进一步发展导致外绝缘闪络。

运行一段时间，复合绝缘子表面积污后，憎水性可以迁移到污层表面的特性为硅橡胶材料所独有，在相同污秽度下，其污闪电压可以达到相同泄露距离绝缘子的两倍以上。

普通棒形悬式复合绝缘子的等效直径远小于普通悬式瓷绝缘子及支柱绝缘子，这也是其耐污性能优异的重要原因。

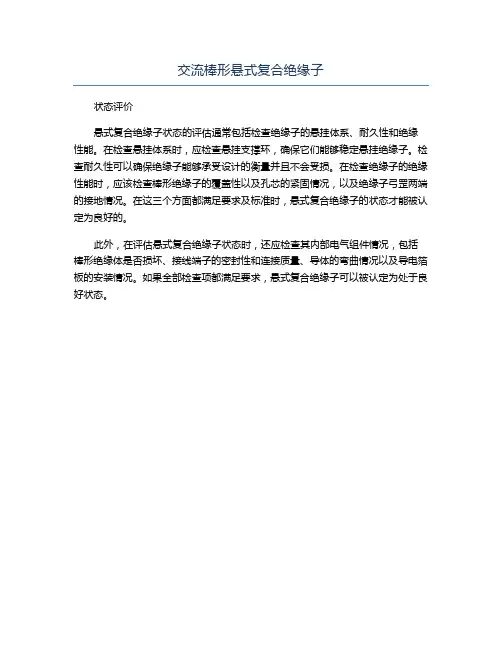

交流棒形悬式复合绝缘子
状态评价
悬式复合绝缘子状态的评估通常包括检查绝缘子的悬挂体系、耐久性和绝缘性能。

在检查悬挂体系时，应检查悬挂支撑环，确保它们能够稳定悬挂绝缘子。

检查耐久性可以确保绝缘子能够承受设计的衡量并且不会受损。

在检查绝缘子的绝缘性能时，应该检查棒形绝缘子的覆盖性以及孔芯的紧固情况，以及绝缘子弓罡两端的接地情况。

在这三个方面都满足要求及标准时，悬式复合绝缘子的状态才能被认定为良好的。

此外，在评估悬式复合绝缘子状态时，还应检查其内部电气组件情况，包括棒形绝缘体是否损坏、接线端子的密封性和连接质量、导体的弯曲情况以及导电箔板的安装情况。

如果全部检查项都满足要求，悬式复合绝缘子可以被认定为处于良好状态。

棒型悬式复合绝缘子
棒型悬式复合绝缘子：
1. 产品简介:
棒型悬式复合绝缘子是一种采用机械式, 电气式和光纤式绝缘的复合
绝缘子, 具有结构小, 重量轻, 可移动, 安装方便等优点。

2. 性能特点:
（1）棒型悬式复合绝缘子的重量约为普通绝缘子的1／2或1/3，便
于快速安装，极大地减轻了安装人员的负担。

（2）悬式复合绝缘子的支撑高度可以由设计者进行调整，布局灵活，满足了现代变电站电气安装的要求。

（3）悬式复合绝缘子采用具有超抗冲击性能机械绝缘，以及耐候性
和耐冲击性极强的新型绝缘，在电气特性、结构特性、重量等方面优
于传统绝缘子，具有良好的设计经济性以及环保性。

3. 使用环境:
（1）棒型悬式复合绝缘子的使用温度一般在-60℃～+90℃之间，电
气强度为8KV/15KV/20KV/35KV/110KV，可根据客户的要求来定制电压。

（2）悬式复合绝缘子具有优异的抗冲击能力，可在极端的潮湿环境
和恶劣的气候下工作，尤其在干冰成灰的西北地区，具有更强的性能
和稳定性。

4. 安装方式:
（1）悬式复合绝缘子可采用多种安装方式，如螺栓安装、铰链安装、
压紧安装等，以符合不同有设计要求。

（2）悬式复合绝缘子的安装工艺要求较高，因此，在安装时应严格按照有关规范进行安装，并严格检查，以保证装置的正确使用及其正常运行。

5. 应用领域:
棒型悬式复合绝缘子广泛应用于电力系统3000KV以下及架空和深埋电缆架空低压配电线路，电力站和变电站中使用，作为电力系统中重要支撑部件，可以提高系统的可靠性和安全性。
