棒形悬式复合绝缘子（Composite Insulator）是一种电力设备，用于电力输配电线路上的支撑和绝缘。

它由高强度玻璃纤维增强塑料（FRP）外壳、沿轴向排列的两个或多个绝缘子元件、金属端子和金属件组成。

棒形悬式复合绝缘子的绝缘子元件采用硅橡胶或聚氨酯材料制成，具有优异的耐污闪、耐紫外线、抗老化和绝缘性能。

它们沿轴向排列并与外壳粘合，形成一个整体，具有较高的强度和刚度。

棒形悬式复合绝缘子具有优异的防污性能，能有效地防止环境中的污染物沉积在绝缘子表面，降低绝缘子表面电场强度，提高设备的可靠性和安全性。

此外，它还具有重量轻、安装方便、维护简单、使用寿命长等优点。

在电力输配电线路上，棒形悬式复合绝缘子广泛应用于中高压电力系统中，如变电站、配电站、铁路电气化、风电、太阳能等领域。

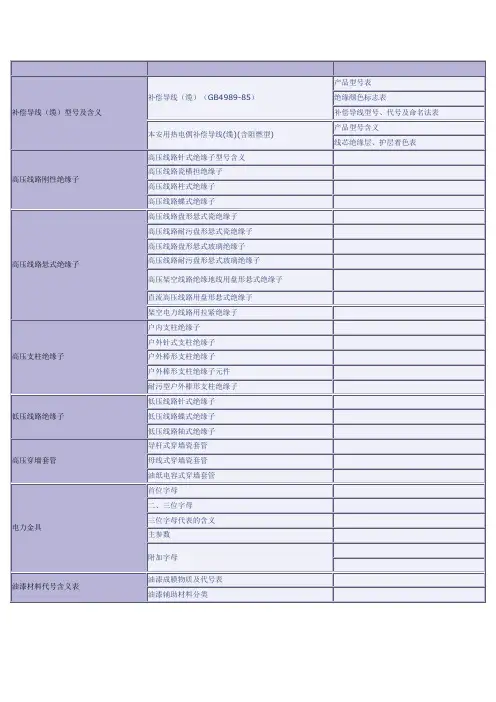

五、补偿导线（缆）型号及含义补偿导线（缆）（GB4989-85）产品型号表注：补偿导线型号第一个字母与热电偶的分度号对应，第二个字母中“X”表示延伸型补偿导线（与热电偶材料相同），“C”表示补偿型补偿导线。

绝缘颜色标志表补偿导线型号、代号及命名法表表示S型热电偶用的补偿型耐热用普通级补偿导线，绝缘层为聚氯乙烯，特征为多股软线和屏蔽型单对线芯标称截面为1.0mm2。

举例：SC-H B-V R P 2×1.0 GB4989-85本安用热电偶补偿导线(缆)(含阻燃型)产品型号含义线芯绝缘层、护层着色表注：普通级和精密级本安用补偿导线的区分，用在护层外加标志方法区别：凡是有GA标志者为精密级、GB标志者为普通级。

六、高压线路刚性绝缘子高压线路针式绝缘子型号含义高压线路瓷横担绝缘子高压线路柱式绝缘子高压线路蝶式绝缘子七、高压线路悬式绝缘子高压线路盘形悬式瓷绝缘子高压线路耐污盘形悬式瓷绝缘子高压线路盘形悬式玻璃绝缘子高压线路耐污盘形悬式玻璃绝缘子高压架空线路绝缘地线用盘形悬式绝缘子直流高压线路用盘形悬式绝缘子架空电力线路用拉紧绝缘子产品代号序数中的前二位数字为产品类种代号，15-拉紧绝缘子；第三、四数字为产品形式代号10-蛋形；20-四角形；30-八角形；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。

户内支柱绝缘子户外针式支柱绝缘子户外棒形支柱绝缘子户外棒形支柱绝缘子元件结构型式220KV及以上棒形支柱绝缘子是由几个支柱绝缘子元件作迭装构成的绝缘子柱，其组合用元件数量按其额定电压而定，一般：220KV级由二个元件组成；330KV级由三个元件或二个元件组成；500KV级由三个元件或四个元件组成；500KV 级三角架式由三柱十二个元件或九个元件组成。

耐污型户外棒形支柱绝缘子低压线路针式绝缘子低压线路蝶式绝缘子产品代号序数中的前二位数字为产品类种代号，16—代表低压线路绝缘子，第三、四位数字为蝶式绝缘子；第五、六位数字为产品的顺序号，从01开始按照自然数的顺序排列。

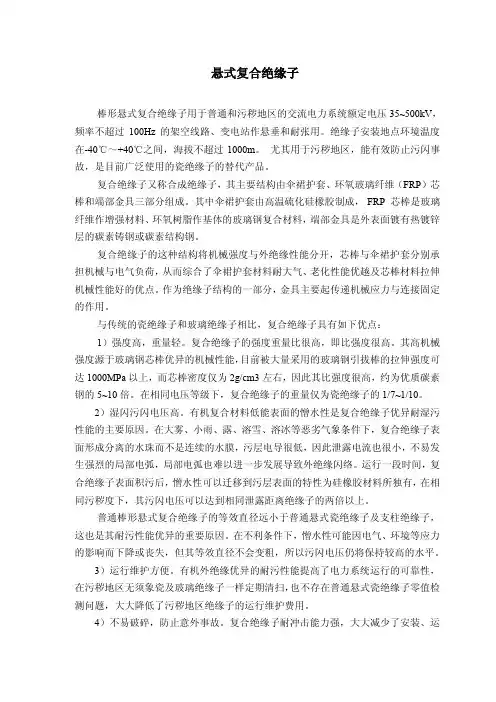

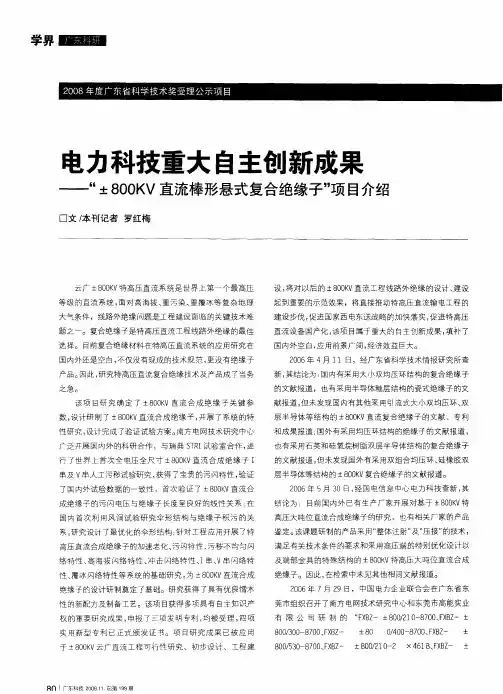

悬式复合绝缘子棒形悬式复合绝缘子用于普通和污秽地区的交流电力系统额定电压35~500kV，频率不超过100Hz的架空线路、变电站作悬垂和耐张用。

绝缘子安装地点环境温度在-40℃～+40℃之间，海拔不超过1000m。

尤其用于污秽地区，能有效防止污闪事故，是目前广泛使用的瓷绝缘子的替代产品。

复合绝缘子又称合成绝缘子，其主要结构由伞裙护套、环氧玻璃纤维（FRP）芯棒和端部金具三部分组成。

其中伞裙护套由高温硫化硅橡胶制成， FRP芯棒是玻璃纤维作增强材料、环氧树脂作基体的玻璃钢复合材料，端部金具是外表面镀有热镀锌层的碳素铸钢或碳素结构钢。

复合绝缘子的这种结构将机械强度与外绝缘性能分开，芯棒与伞裙护套分别承担机械与电气负荷，从而综合了伞裙护套材料耐大气、老化性能优越及芯棒材料拉伸机械性能好的优点。

作为绝缘子结构的一部分，金具主要起传递机械应力与连接固定的作用。

与传统的瓷绝缘子和玻璃绝缘子相比，复合绝缘子具有如下优点：1）强度高，重量轻。

复合绝缘子的强度重量比很高，即比强度很高。

其高机械强度源于玻璃钢芯棒优异的机械性能，目前被大量采用的玻璃钢引拔棒的拉伸强度可达1000MPa以上，而芯棒密度仅为2g/cm3左右，因此其比强度很高，约为优质碳素钢的5~10倍。

在相同电压等级下，复合绝缘子的重量仅为瓷绝缘子的1/7~1/10。

2）湿闪污闪电压高。

有机复合材料低能表面的憎水性是复合绝缘子优异耐湿污性能的主要原因。

在大雾、小雨、露、溶雪、溶冰等恶劣气象条件下，复合绝缘子表面形成分离的水珠而不是连续的水膜，污层电导很低，因此泄露电流也很小，不易发生强烈的局部电弧，局部电弧也难以进一步发展导致外绝缘闪络。

运行一段时间，复合绝缘子表面积污后，憎水性可以迁移到污层表面的特性为硅橡胶材料所独有，在相同污秽度下，其污闪电压可以达到相同泄露距离绝缘子的两倍以上。

普通棒形悬式复合绝缘子的等效直径远小于普通悬式瓷绝缘子及支柱绝缘子，这也是其耐污性能优异的重要原因。

巴音110kV变切改至隆安220kV变输变电工程110kV交流棒形悬式复合绝缘子专用技术规范内蒙古电力(集团)有限责任公司2013年7月目录1 标准技术参数表 (1)2 项目需求部分 (3)3 投标人提供信息 (4)1 标准技术参数表技术参数响应表中某些项目参数由招标人提出，如果招标人不提出要求，则由投标人提供。

投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写技术差异表。

表中带“*”项为关键参数，不满足带“*”项将视为实质性不响应(见表1-1～表1-5)。

表1-2 FXBW-110/100复合绝缘子技术参数响应表表1-3 FXBW-110/100G重力式复合绝缘子技术参数响应表2 项目需求部分表2 货物需求及供货范围一览表表3 必备的备品备件、专用工具和仪器仪表供货表注：应随合同所订的绝缘子一起供给每种绝缘子供货数量的0.5%锁紧销作为备品，以上专用工具和备品计入投标总价。

2.1 工程概况2.1.1 项目名称：巴音110kV变切改至隆安220kV变输变电工程2.1.2 项目单位：鄂尔多斯市电业局2.1.3 设计单位：鄂尔多斯市和效电力设计有限责任公司2.1.4 工程规模：线路长度、起讫点、主要塔型、导线规格和分裂数、沿线污区分布状况、绝缘子用量以及地形地貌。

2.1.5 适用范围：本规范书适用于巴音110kV变切改至隆安220kV变输变电工程110 kV输电线路工程的复合绝缘子(以下简称绝缘子)的设计、制造、试验、包装和供货等技术要求。

2.2 使用条件表4 使用条件参数表2.3 可选技术参数表表5 可选技术参数表2.4 项目单位技术差异表项目单位要求的产品技术规范应完全符合本招标文件中规定。

若有特殊要求，项目单位应如实、认真地在项目单位技术差异表中填写差异值，否则视为与本招标文件中规定的要求一致。

若无技术差异则应在项目单位技术差异表中填写“无差异”。

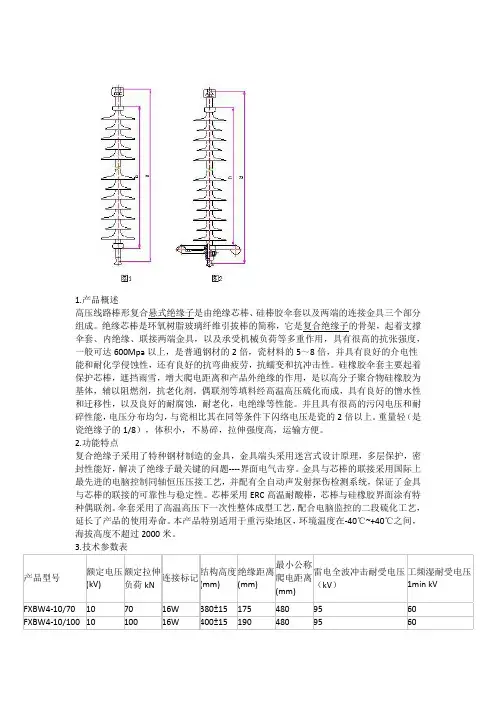

1.产品概述
高压线路棒形复合悬式绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。

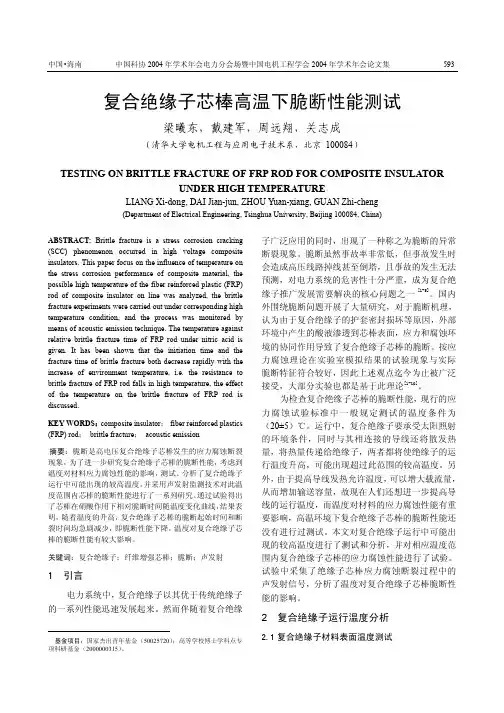

绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称，它是复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具，以及承受机械负荷等多重作用，具有很高的抗张强度，一般可达600Mpa以上，是普通钢材的2倍，瓷材料的5～8倍，并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。

硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，抗老化剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化，电绝缘等性能。

并且具有很高的污闪电压和耐碎性能，电压分布均匀，与瓷相比其在同等条件下闪络电压是瓷的2倍以上。

重量轻（是瓷绝缘子的1/8），体积小，不易碎，拉伸强度高，运输方便。

2.功能特点
复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题----界面电气击穿。

金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。

芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。

伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。

本产品特别适用于重污染地区，环境温度在-40℃~+40℃之间，海拔高度不超过2000米。

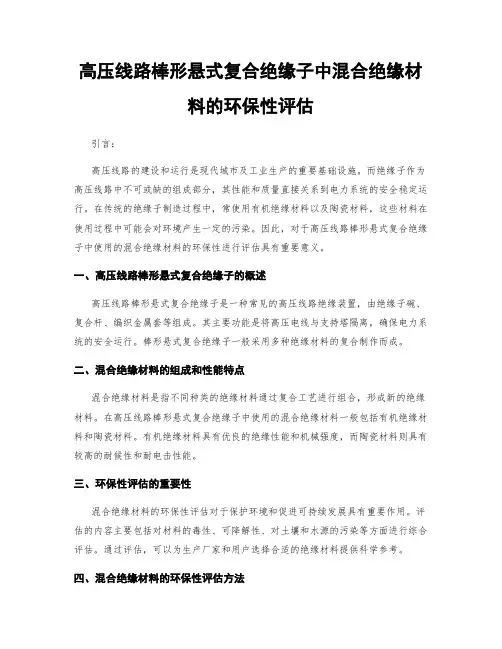

高压线路棒形悬式复合绝缘子中混合绝缘材料的环保性评估引言：高压线路的建设和运行是现代城市及工业生产的重要基础设施。

而绝缘子作为高压线路中不可或缺的组成部分，其性能和质量直接关系到电力系统的安全稳定运行。

在传统的绝缘子制造过程中，常使用有机绝缘材料以及陶瓷材料，这些材料在使用过程中可能会对环境产生一定的污染。

因此，对于高压线路棒形悬式复合绝缘子中使用的混合绝缘材料的环保性进行评估具有重要意义。

一、高压线路棒形悬式复合绝缘子的概述高压线路棒形悬式复合绝缘子是一种常见的高压线路绝缘装置，由绝缘子碗、复合杆、编织金属套等组成。

其主要功能是将高压电线与支持塔隔离，确保电力系统的安全运行。

棒形悬式复合绝缘子一般采用多种绝缘材料的复合制作而成。

二、混合绝缘材料的组成和性能特点混合绝缘材料是指不同种类的绝缘材料通过复合工艺进行组合，形成新的绝缘材料。

在高压线路棒形悬式复合绝缘子中使用的混合绝缘材料一般包括有机绝缘材料和陶瓷材料。

有机绝缘材料具有优良的绝缘性能和机械强度，而陶瓷材料则具有较高的耐候性和耐电击性能。

三、环保性评估的重要性混合绝缘材料的环保性评估对于保护环境和促进可持续发展具有重要作用。

评估的内容主要包括对材料的毒性、可降解性、对土壤和水源的污染等方面进行综合评估。

通过评估，可以为生产厂家和用户选择合适的绝缘材料提供科学参考。

四、混合绝缘材料的环保性评估方法1. 毒性评估：通过化学分析和生物学实验等方法，评估混合绝缘材料中可能存在的有害物质对环境和人体的毒性影响。

2. 可降解性评估：评估混合绝缘材料在自然环境中的降解速度以及降解产物对环境的潜在影响。

3. 污染评估：通过监测混合绝缘材料生产过程中的废水、废气等排放物，评估其对土壤和水源的污染程度。

五、环保性评估结果和建议1. 毒性评估结果显示，在常规使用条件下，高压线路棒形悬式复合绝缘子中使用的混合绝缘材料对环境和人体的毒性影响较小，符合相关法规要求。

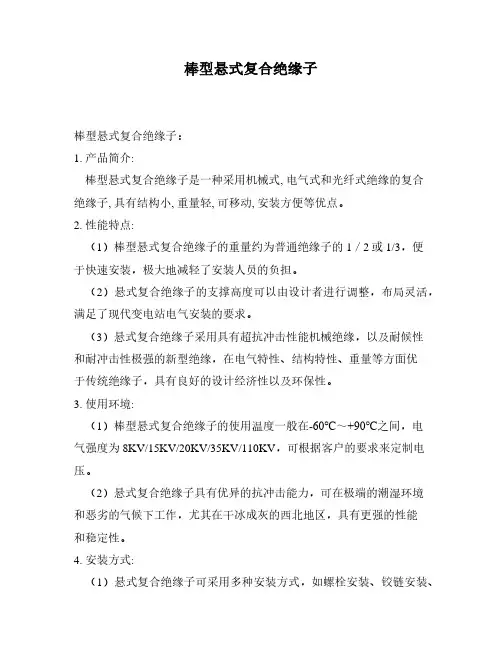

棒型悬式复合绝缘子
