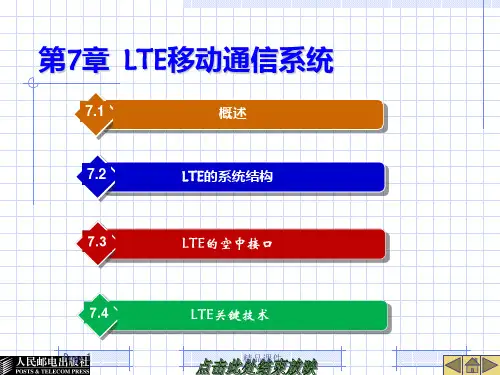

移动通信技术——第7章LTE移动通信系统

LTE系统的原理及应用1. 简介LTE (Long Term Evolution) 是第四代移动通信网络技术，是一种用于无线宽带数据传输的标准。

它为用户提供高速的数据传输和低延迟的连接，适用于各种应用场景。

2. 基本原理LTE系统基于OFDMA (Orthogonal Frequency Division Multiple Access) 技术实现，采用了多载波调制和分层的方式传输数据。

2.1 OFDMA技术OFDMA技术将可用的频谱资源划分为多个子载波，并将数据进行并行传输。

每个子载波的带宽相对较窄，可以减小多径效应对信号的影响，提高信号的可靠性和抗干扰性能。

2.2 多载波调制LTE系统使用了多种载波和调制方式，以适应不同的应用需求。

例如，QPSK 调制适用于长距离传输和高速移动环境；16QAM和64QAM则适用于短距离传输和低速移动环境。

通过灵活地选择载波和调制方式，LTE系统可以实现高速率和广覆盖的数据传输。

2.3 分层传输LTE系统使用了分层传输机制，将数据分为多个层次进行传输。

这样做的好处是，即使在高速移动条件下，也可以根据信道状况动态地调整传输方式，以确保数据的可靠传输。

3. 应用场景LTE系统广泛应用于移动通信领域，满足了人们对高速数据传输的需求。

以下是一些常见的LTE系统应用场景。

3.1 移动宽带LTE系统提供了高速的移动宽带连接，用户可以通过LTE网络访问互联网、收发电子邮件、观看高清视频等。

无论是在城市还是农村地区，用户都可以享受到与有线宽带相媲美的网速和用户体验。

3.2 物联网物联网是指通过互联网将各种设备和物体连接起来，实现智能化管理和控制。

LTE系统支持高密度的连接和低功耗的设备，为物联网应用提供了强大的通信基础设施。

例如，智能家居、智能城市、智能交通等应用都可以借助LTE技术实现。

3.3 公共安全LTE系统还被广泛应用于公共安全领域，如警务通、智能监控等。

其高速率、低延迟和广覆盖的特点，保障了公共安全应用的实时性和可靠性，为应急救援和犯罪打击提供了重要支持。

L T E移动通信技术(共68页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--LTE 移动通信技术课程目标：了解移动通信的发展过程以及LTE的位置和网络结构了解E-UTRAN的协议结构和基本技术了解LTE应用的关键技术目录第1章概述.......................................................................................................... 错误!未定义书签。

背景介绍 .................................................................................................................. 错误!未定义书签。

移动通信演进过程概述 ................................................................................... 错误!未定义书签。

WCDMA、TD-SCDMA与CDMA2000制式对比 .............................................. 错误!未定义书签。

WCDMA技术演进过程..................................................................................... 错误!未定义书签。

TD-SCDMA技术演进过程................................................................................. 错误!未定义书签。

CDMA2000技术演进过程................................................................................ 错误!未定义书签。

LTE移动通信系统实训LTE移动通信系统实训一、引言1.1 简介- 对LTE移动通信系统进行简要介绍。

1.2 实训目的- 简述实训的目的和意义。

1.3 参考文献- 在此列出使用的参考文献。

二、LTE技术基础2.1 LTE网络架构- 介绍LTE网络的总体架构，包括基站、核心网等。

2.2 LTE协议栈- 详细介绍LTE协议栈的各个层次。

2.3 LTE物理层- 分析LTE物理层的关键技术和特点。

2.4 LTE网络优化- 讨论LTE网络优化的方法和策略。

三、LTE移动通信实训内容3.1 实训环境准备- 概述实训所需的硬件和软件环境的准备流程。

3.2 实训任务1：基站配置与调试- 详细说明基站的配置和调试流程。

3.3 实训任务2：LTE网络测试- 指导学员进行LTE网络测试，并记录测试结果。

3.4 实训任务3：故障排查与维护- 引导学员学习故障排查和维护的方法。

3.5 实训任务4：LTE网络优化- 指导学员进行LTE网络优化的实践。

四、实训结果分析4.1 基站配置与调试结果分析- 分析实训任务1的基站配置和调试结果。

4.2 LTE网络测试结果分析- 分析实训任务2的LTE网络测试结果。

4.3 故障排查与维护结果分析- 分析实训任务3的故障排查和维护结果。

4.4 LTE网络优化结果分析- 分析实训任务4的LTE网络优化结果。

五、结论与展望5.1 实训结论总结- 总结实训的结果和得出的结论。

5.2 实训展望- 对未来的实训内容和研究方向进行展望。

附件：- 此处列出相关的附件，如配置文件、测试报告等。

法律名词及注释：- 在此注明本文中可能涉及的法律名词的解释和注释。

移动通信技术——第7章LTE移动通信系统在当今数字化的时代，移动通信技术的飞速发展极大地改变了我们的生活方式。

LTE 移动通信系统作为其中的重要一环，为我们带来了更快速、更稳定、更高效的通信体验。

LTE，即 Long Term Evolution，长期演进技术，是 3GPP 组织制定的全球通用标准。

它主要用于提升无线通信网络的性能，以满足人们对于高速数据传输和优质通信服务的不断增长的需求。

LTE 移动通信系统的关键技术众多，其中包括正交频分复用（OFDM）技术。

OFDM 将信道分成若干正交子信道，将高速数据流转换成并行的低速子数据流，调制到每个子信道上进行传输。

这一技术有效地对抗了多径衰落，提高了频谱利用率。

而且，它使得每个子载波的带宽较小，降低了符号间干扰。

多输入多输出（MIMO）技术也是 LTE 系统中的一大亮点。

通过在发射端和接收端分别使用多个天线，MIMO 技术可以在不增加频谱资源和发射功率的情况下，成倍地提高系统信道容量和频谱利用率。

例如，通过空间复用，多个独立的数据流可以同时在相同的频率资源上传输，大大提高了数据传输速率。

LTE 系统还采用了自适应调制与编码（AMC）技术。

根据无线信道的实时变化情况，系统动态地调整调制方式和编码速率，以在保证传输可靠性的同时，尽可能提高传输速率。

当信道条件较好时，采用高阶调制和高编码速率；而信道条件较差时，则采用低阶调制和低编码速率。

在网络架构方面，LTE 采用了扁平化的架构，减少了网络节点的层次，降低了传输时延和运营成本。

以往复杂的网络结构被简化，核心网与接入网之间的接口更加简洁高效，从而实现了更快速的数据传输和更低的延迟。

LTE 系统的频谱资源管理也十分重要。

由于频谱资源有限，如何高效地利用频谱成为了关键问题。

LTE 支持灵活的频谱分配，包括连续频谱和非连续频谱，能够适应不同的频谱环境。

同时，通过频谱聚合技术，可以将多个离散的频谱片段组合起来使用，提高频谱的利用效率。

LTE移动通信技术课程设计一、课程目标知识目标：1. 让学生理解并掌握LTE移动通信技术的基本原理，包括OFDMA、SC-FDMA等关键技术。

2. 使学生了解LTE网络的架构、协议栈及相关接口，掌握其工作流程。

3. 帮助学生了解LTE系统的安全机制、服务质量保障及移动性管理。

技能目标：1. 培养学生运用所学知识分析实际通信问题的能力，如信号传输、干扰协调等。

2. 提高学生实际操作LTE设备的能力，包括配置、调试及优化网络参数。

3. 培养学生团队协作、沟通表达及解决问题的能力。

情感态度价值观目标：1. 激发学生对移动通信技术的兴趣，培养其探索新技术、新知识的热情。

2. 培养学生严谨、务实的科学态度，使其尊重知识产权，遵循行业规范。

3. 引导学生关注移动通信行业的发展，树立社会责任感，为我国通信事业贡献力量。

课程性质：本课程为专业核心课程，以理论学习与实践操作相结合的方式进行。

学生特点：学生已具备一定的电子、通信基础知识，具有较强的学习能力和动手能力。

教学要求：结合课程性质、学生特点，将目标分解为具体学习成果，注重理论与实践相结合，提高学生的实际应用能力。

在教学过程中，关注学生的学习反馈，及时调整教学方法和策略，确保课程目标的实现。

二、教学内容1. LTE基本原理- OFDMA、SC-FDMA技术原理及特点- LTE帧结构、调制解调技术2. LTE网络架构与协议栈- E-UTRAN、EPC网络架构及功能- LTE协议栈结构及各层功能- 主要接口及其作用3. LTE关键技术- 多天线技术、小区切换技术- 干扰协调、功率控制技术- 安全机制、服务质量保障4. LTE网络规划与优化- 网络规划原则、参数配置- 网络优化方法、性能指标- 实际案例分析与讨论5. LTE设备操作与维护- 设备功能、硬件结构- 常用操作命令、配置方法- 故障排查与维护6. 移动性管理- 移动性管理流程、关键算法- LTE网络中的切换技术- 网络附着、鉴权流程教学内容安排与进度：1. 第一周：LTE基本原理2. 第二周：LTE网络架构与协议栈3. 第三周：LTE关键技术4. 第四周：LTE网络规划与优化5. 第五周：LTE设备操作与维护6. 第六周：移动性管理本教学内容参照教材相关章节，结合课程目标进行组织，保证科学性和系统性。

移动通信的基本技术移动通信技术是指通过无线电波在移动中实现语音、数据、视频等信息的传输和交换的技术。

它是现代通信的重要组成部分，对人们的生活和工作产生了深远的影响。

移动通信技术的基本原理是利用电磁波在空间中传播的特性，通过发射和接收设备将信息传递到目的地。

下面将介绍移动通信的基本技术，包括信号传输、网络架构和协议等方面。

一、信号传输移动通信的信号传输主要依赖于无线电波。

无线电波是一种电磁波，可以在空气、真空等介质中传播。

在移动通信中，无线电波被用来传输语音、数据、视频等信息。

为了实现高效的信号传输，移动通信系统采用了多种技术手段，如调制、编码、复用等。

调制是指将信息信号转换为适合在无线电波输的形式。

常见的调制方式有调幅（AM）、调频（FM）和调相（PM）等。

编码是指将信息信号转换为数字信号，以便于在数字通信系统中传输。

常见的编码方式有脉冲编码调制（PCM）和差分编码调制（DPCM）等。

复用是指将多个信号合并到一个传输信道上，以提高信道的利用率。

常见的复用方式有频分复用（FDM）、时分复用（TDM）和码分复用（CDM）等。

二、网络架构移动通信系统由多个部分组成，包括移动终端、基站、核心网等。

移动终端是用户使用的设备，如手机、平板电脑等。

基站是移动通信系统的关键设备，负责接收和发送移动终端的信号。

核心网是移动通信系统的中枢，负责处理和管理移动终端和基站之间的通信。

移动通信系统采用分层架构，将不同的功能模块划分为不同的层次，以提高系统的灵活性和可扩展性。

常见的网络架构有OSI模型和TCP/IP模型等。

OSI模型将网络功能划分为七层，包括物理层、数据链路层、网络层、传输层、会话层、表示层和应用层。

TCP/IP模型将网络功能划分为四层，包括链路层、网络层、传输层和应用层。

三、协议移动通信协议是指用于移动通信系统中的规则和标准。

协议规定了移动终端和基站之间的通信方式、数据格式、传输速率等。

常见的移动通信协议有GSM、CDMA、WCDMA、TDSCDMA、LTE等。

移动通信系统简介-LTE移动通信系统简介 LTE在当今数字化的时代，移动通信已经成为我们生活中不可或缺的一部分。

从简单的语音通话到高速的数据传输，移动通信技术的不断发展给我们带来了越来越便捷和丰富的体验。

在众多移动通信系统中，LTE（Long Term Evolution，长期演进）无疑是其中的重要代表。

LTE 是一种先进的无线通信技术标准，旨在提供更高的数据传输速率、更低的延迟、更好的频谱效率和更稳定的连接。

它是 3G 技术的演进，也是迈向 4G 时代的关键一步。

LTE 之所以能够实现如此出色的性能，得益于其一系列的技术创新。

首先，LTE 采用了正交频分复用（OFDM）技术。

这一技术将频谱资源划分成多个正交的子载波，使得数据能够同时在多个子载波上并行传输，大大提高了频谱利用率。

与传统的频分复用技术相比，OFDM具有更强的抗多径衰落能力，能够在复杂的无线环境中保持稳定的传输质量。

其次，LTE 引入了多输入多输出（MIMO）技术。

通过在发射端和接收端使用多个天线，MIMO 技术可以在相同的频谱资源上同时传输多个数据流，从而显著提高了系统的容量和数据传输速率。

例如，在2×2 MIMO 配置下，理论上可以将数据传输速率提高一倍。

在网络架构方面，LTE 也进行了重大的变革。

传统的移动通信网络架构较为复杂，包含多个层次和节点，导致数据传输延迟较高。

而LTE 采用了扁平化的网络架构，减少了中间节点，使得数据能够更快地从基站传输到用户终端，降低了延迟，提高了响应速度。

这对于实时性要求较高的应用，如在线游戏、视频通话等，具有重要意义。

LTE 还支持灵活的频谱分配。

它可以在不同的频段上工作，包括低频段和高频段。

低频段具有良好的覆盖范围，适合用于广域覆盖；高频段则能够提供更宽的频谱资源，实现更高的数据传输速率，适用于热点区域的容量提升。

这种灵活的频谱分配方式使得运营商能够根据实际需求和频谱资源情况，优化网络部署，提供更好的服务。

移动通信知识点总结LTE一、LTE的发展历程1. LTE的前身LTE技术的前身是3G技术，即第三代移动通信技术。

在3G时代，移动通信领域主要使用的是WCDMA（Wideband Code Division Multiple Access）和CDMA2000（Code Division Multiple Access 2000）等技术标准。

这些技术虽然在当时是先进的，但是在面对越来越大的数据流量和更高的用户需求时，已经不能满足现代移动通信的要求。

2. LTE的发展随着移动通信技术的飞速发展，LTE技术应运而生。

LTE技术是一种全IP的无线网络技术，它将移动通信网络中的语音、数据和视频等业务都统一在一个IP网络中传输，从而提供更加高效、更加灵活的无线通信服务。

LTE技术的出现，对整个通信行业产生了深刻的影响，也标志着4G时代的到来。

3. LTE的商用化LTE技术于2009年实现了商用化，之后迅速在全球范围内推广。

LTE网络的建设不仅提高了移动通信的速度和容量，还大大提高了用户体验。

目前，LTE技术已经成为全球范围内主流的移动通信技术之一，得到了广泛的应用。

二、LTE技术架构1. LTE网络架构LTE网络主要由三个部分组成，即用户设备（UE）、E-UTRAN（Evolved UMTS Terrestrial Radio Access Network）和EPC（Evolved Packet Core）。

用户设备是指移动终端设备，E-UTRAN是LTE网络的接入网，负责与用户设备进行无线通信，EPC是LTE网络的核心网，负责处理数据传输和呼叫控制等核心功能。

2. LTE的接入方式在LTE网络中，采用了OFDMA（Orthogonal Frequency Division Multiple Access）和SC-FDMA（Single Carrier Frequency Division Multiple Access）这两种多址技术。

TD-LTE关键技术2移动通信系统发展历程IMT-AdvancedLTE3G2G1G使用蜂窝组网，广泛应用的标准有AMPS 、TACS 等，采用模拟技术和频分多址(FDMA)等技术目前应用最广泛的通信系统，主要包括GSM 、IS-95等,完全采用数字技术，使用FDM 、TDM 、CDMA 等技术。

提供数字化的语音业务及低速数据业务国际标准有WCDMA 、CDMA2000、TD-SCDMA 、WiMax 。

技术指标：室内速率2Mbps ，室外速率384kbps ，行车速率144kbps 。

能够实现语音业务、高速率传输及宽带多媒体、无线接入Internet 等服务。

采用OFDM 及MIMO 技术，在200MHz 系统带宽下，下行峰值速率100Mbps ，上行峰值速率50MHz ，提供VoIP 及IMS 等高速率数据传输服务。

？提纲TD-LTE标准的意义及特点TD-LTE主要关键技术OFDM及SC-FDMAMIMO多天线解决方案TD-SCDMA同TD-LTE关键技术比较TD-LTE 与FDD-LTE的对比344目前三大3G移动通信标准TD-SCDMA、WCDMA以及cdma2000都将LTE作为其下一步发展的方向2G 2.5G 2.75G 3G 3.5G 3.75G 3.9G GPRSEDGEeEDGEHSDPA R5HSUPA R6MBMS4GMBMS CDMA 2000 1X EV-DO 802.16 e 802.16 mHSDPAHSPA+R7FDD/TDD4GGSMTD-SCDMA WCDMA R99802.16 d CDMA IS95CDMA 2000 1x LTEEV-DO Rev. AEV-DO Rev. BHSUPA LTE 成为移动通信技术演进的方向5LTE 成为移动通信技术演进的方向MME / S-GW MME / S-GWX 2S1☐移动性管理☐服务网关☐MME/SGW 与 eNode B的接口EPCE-UTRAN☐eNode B间的接口Node BRNC+=eNode BEPSeNode BX2X2eNode BeNode BUu◆下行最大速率可达100Mbits/s ◆上行最大速率可达50Mbits/s ◆用户面延迟小于5ms ◆控制面延迟小于100ms灵活的多频段配置灵活的多频段配置先进的天线解决方案先进的天线解决方案新的无线接入技术新的无线接入技术提纲TD-LTE标准的意义及特点TD-LTE主要关键技术OFDM及SC-FDMAMIMO多天线解决方案TD-SCDMA同TD-LTE关键技术比较TD-LTE 与FDD-LTE的对比6TD-LTE关键技术TD-LTE关键技术⏹OFDM及SC-FDMA⏹MIMO多天线解决方案7TD-LTE多址技术✓采用OFDMA取代CDMA作为基本的多址技术1、主要是3GPP大多数公司于知识产权等利益平衡的结果2、CDMA的频谱效率并不低于OFDMA3、OFDMA可以更好、更简单地实现5M以上，特别是20M以上系统带宽4、OFDMA能够更好地对抗多径衰落✓下行多址技术采用CP-OFDMA1、采用经典OFDMA技术✓上行多址技术采用SC-FDMA1、相比于OFDMA具有较小的PAPR值，适用于功率较小的终端2、TD-LTE采用基于频域生成的单载波方法——DFT扩展OFDM（DFT-S-OFDM）作为具体实现方法89OFDM 技术的发展与应用⏹OFDM技术的发展 20世纪60年代：OFDM 技术提出；20世纪70年代：使用DFT/IDFT （FFT/IFFT ）； 20世纪80年代：引入循环前缀； 20世纪90年代：数字信号处理技术的发展；宽带有线/无线接入和广播规模应用；00年代：OFDM/MIMO 技术；蜂窝移动通信组网技术；⏹OFDM技术的应用广播： DAB 、DVB-T/H 有线： ADSL/VDSL WPAN: UWBWLAN ： 802.11a 、HIPERLAN-2 WMAN ： 802.16d/e/m 、HIPERMAN-2、WiBRO 、 WWAN ：802.20、LTE （3GPP ）、UMB（3GPP2） WRAN ： 802.22 IMT-Ad: 4G10OFDM 技术原理OFDM 将频域划分为多个子信道，各相邻子信道相互重叠，但不同子信道相互正交。

lte移动通信的基本组成
LTE是一种第四代移动通信技术，被广泛应用与移动通信领域。

它的基本组成包括无线电器件、传输网络、核心网络和应用。

下面我将详细介绍这些组件。

首先是无线电器件。

这是通过信号传输的途径。

无线电器件包括天线、无线电基站和移动设备。

天线是将信号从一个地方传输到另一个地方的关键因素。

无线电基站是一种设备，用于连接移动设备和核心网络。

移动设备是指我们手中拿着的智能手机，它们与基站进行无线通信。

其次是传输网络。

这是用来传输无线电信号的网络。

传输网络的主要组成部分包括传输媒介和传输路由。

传输媒介包括有线和无线两个部分。

传输路由是指控制传输路径的系统。

再次是核心网络。

这是用来处理来自移动设备的信号，将信号传输给应用程序和其他网络的网络。

核心网络由控制器、分发节点和媒介接口组成。

最后是应用程序。

这些程序包括普通的电话和短信，以及网络上运行的各种应用程序，如在线游戏和社交媒体。

综上所述，无线电器件、传输网络、核心网络和应用程序构成了LTE移动通信的基本组成。

这些组件之间的联系紧密，在LTE移动通信
中发挥着各自的重要作用。

了解这些组件的作用，将能够提高我们对LTE移动通信技术的理解，方便我们更好地进行使用和应用。

LTE的技术原理LTE（Long Term Evolution）是一种高速无线通信技术，它是全球通信标准的一部分，用于实现4G移动通信网络。

本文将介绍LTE的技术原理，包括LTE的前身、LTE的网络架构、LTE的核心技术和LTE的优势。

一、LTE的前身LTE的前身是3GPP（第三代合作伙伴计划）制定的UMTS（通用移动通信系统）标准，也被称为3G技术。

UMTS提供了更快的数据传输速率和更广泛的网络覆盖，在全球范围内得到了广泛应用。

随着技术的不断进步，LTE被提出作为下一代移动通信技术，以满足人们对更高速、更稳定的数据传输需求。

二、LTE的网络架构LTE的网络架构主要包括两部分：Evolved Packet Core（EPC）和LTE无线接入网络（E-UTRAN）。

1. EPC是LTE网络的核心部分，它包括多个网络节点，如核心网关（Serving Gateway和PDN Gateway）、MME（Mobility Management Entity）等。

这些节点负责处理移动设备的鉴权、用户数据传输以及移动设备的位置管理等功能。

2. E-UTRAN是LTE的无线接入网络，它由多个基站组成，用于无线信号的传输和接收。

在E-UTRAN中，基站被称为eNodeB（Evolved Node B），它负责与移动设备之间的通信，并将数据传输到核心网。

三、LTE的核心技术LTE采用了多项关键技术，以提供高速、稳定的数据传输：1. OFDM（正交频分复用）：LTE使用OFDM技术将数据分成多个子载波进行传输，增加了传输速率和频谱效率。

同时，OFDM技术还具有抗多径干扰、抗干扰和抗衰落等优势，提高了信号的可靠性和稳定性。

2. MIMO（多输入多输出）：LTE利用MIMO技术在发送和接收端使用多个天线，以提高传输速率和信号质量。

通过利用天线之间的独立信道，MIMO可以增加系统的吞吐量和覆盖范围，提高网络吞吐量和用户体验。

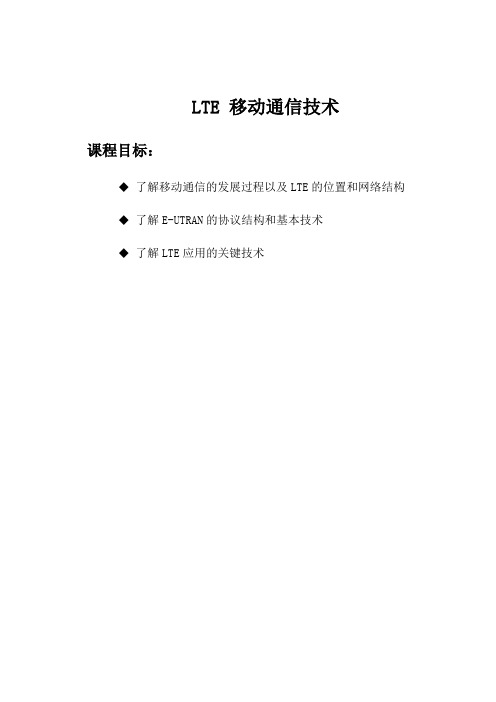

LTE 移动通信技术课程目标：◆了解移动通信的发展过程以及LTE的位置和网络结构◆了解E-UTRAN的协议结构和基本技术◆了解LTE应用的关键技术目录第1章概述 (1)1.1 背景介绍 (1)1.1.1 移动通信演进过程概述 (1)1.1.2 WCDMA、TD-SCDMA与CDMA2000制式对比 (2)1.1.3 WCDMA技术演进过程 (2)1.1.4 TD-SCDMA技术演进过程 (3)1.1.5 CDMA2000技术演进过程 (4)1.2 LTE简介和标准进展 (4)第2章 LTE主要指标和需求 (6)2.1 频谱划分 (7)2.2 峰值数据速率 (8)2.3 控制面延迟 (8)2.4 用户面延迟 (8)2.5 用户吞吐量 (9)2.6 频谱效率 (9)2.7 移动性 (10)2.8 覆盖 (10)2.9 频谱灵活性 (11)2.10 与现有3GPP系统的共存和互操作 (11)2.11 减小CAPEX和OPEX (11)第3章 LTE总体架构 (12)3.1 系统结构 (12)3.2 无线协议结构 (16)3.2.1 控制面协议结构 (16)3.2.2 用户面协议结构 (17)3.3 S1和X2接口 (17)I3.3.1 S1接口 (18)3.3.2 X2接口 (22)第4章物理层 (24)4.1 帧结构 (25)4.2 物理资源 (25)4.3 物理信道 (27)4.4 传输信道 (29)4.5 传输信道与物理信道之间的映射 (30)4.6 物理信号 (31)4.7 物理层模型 (32)4.8 物理层过程 (36)4.8.1 同步过程 (36)4.8.2 功率控制 (36)4.8.3 随机接入过程 (36)第5章层2 (39)5.1 MAC子层 (40)5.1.1 MAC功能 (40)5.1.2 逻辑信道 (41)5.1.3 逻辑信道与传输信道之间的映射 (42)5.2 RLC子层 (43)5.2.1 RLC功能 (43)5.2.2 PDU结构 (44)5.3 PDCP子层 (45)5.3.1 PDCP功能 (45)5.3.2 PDU结构 (45)第6章 RRC (47)6.1 RRC功能 (47)6.2 RRC状态 (48)6.3 NAS状态及其与RRC状态的关系 (49)6.4 RRC过程 (50)II6.4.1 系统信息 (50)6.4.2 连接控制 (52)第7章 LTE关键技术 (54)7.1 双工方式 (54)7.2 多址方式 (54)7.3 多天线技术 (55)7.4 链路自适应 (56)7.5 HARQ和ARQ (56)7.5.1 HARQ (56)7.5.2 ARQ (58)7.5.3 HARQ/ARQ交互 (58)第8章缩略语 (59)第9章参考资料 (61)III第1章概述知识点◆移动通信系统的发展过程◆WCDMA技术演进过程◆TD-SCDMA技术演进过程◆CDMA2000技术演进过程1.1 背景介绍1.1.1 移动通信演进过程概述移动通信从2G、3G到3.9G发展过程，是从低速语音业务到高速多媒体业务发展的过程。

lte移动通信的一些基本概念LTE（Long-Term Evolution）是第四代移动通信技术，其特点是高速、低延迟和高效率。

LTE的推出为移动通信技术带来了一系列的新变化和新概念。

下面介绍一些LTE移动通信的基本概念。

1. LTE频段LTE频段是指不同地区或不同运营商所使用的频段不同，因此需要设备支持不同的LTE频段才能够在特定地区使用LTE网络。

2. LTE带宽LTE带宽是指每个频段所能够提供的带宽大小。

当前，LTE网络主要支持三种不同带宽：1.4 MHz、3 MHz和5 MHz。

3. MIMO技术MIMO（Multiple Input Multiple Output）技术是一种空分复用技术，它可以通过多个天线进行数据传输，提高数据传输速率和网络容量。

4.单频网络和异频网络单频网络和异频网络是两种不同的LTE网络部署方式。

单频网络指的是使用相同频段的多个基站来同时覆盖一个区域，这种网络能够提供更好的室内覆盖。

异频网络则是将不同频段的基站组合在一个网络中，提供更广阔的覆盖范围。

5. VoLTE技术VoLTE（Voice over LTE）技术是一种支持基于LTE网络的高清语音通话技术，相比传统的语音通话，这种通话方式更清晰、稳定且响应速度更快。

6. TDD和FDD模式TDD（Time Division Duplex）和FDD（Frequency Division Duplex）模式是两种不同的频谱分配方式。

TDD模式将上下行数据传输在同一个频段上进行切换，FDD模式则将上下行数据分配到不同的频段上。

目前大多数LTE网络使用FDD模式，而TDD模式逐渐应用于LTE 网络的新兴市场。

7. QoS技术QoS（Quality of Service）技术是一种可以保证网络服务质量的技术，它可以基于不同的网络流程将数据流量进行分类，为不同的流量提供不同的服务质量保障。

总之，LTE移动通信技术以其高速、低延迟和高效率的特点，为我们的通信生活带来了更多的便利。

LTE 移动通信技术课程目标：◆了解移动通信的发展过程以及LTE的位置和网络结构◆了解E-UTRAN的协议结构和基本技术◆了解LTE应用的关键技术目录第1章概述 (1)1.1 背景介绍 (1)1.1.1 移动通信演进过程概述 (1)1.1.2 WCDMA、TD-SCDMA与CDMA2000制式对比 (2)1.1.3 WCDMA技术演进过程 (2)1.1.4 TD-SCDMA技术演进过程 (3)1.1.5 CDMA2000技术演进过程 (4)1.2 LTE简介和标准进展 (4)第2章 LTE主要指标和需求 (6)2.1 频谱划分 (7)2.2 峰值数据速率 (8)2.3 控制面延迟 (8)2.4 用户面延迟 (8)2.5 用户吞吐量 (9)2.6 频谱效率 (9)2.7 移动性 (10)2.8 覆盖 (10)2.9 频谱灵活性 (11)2.10 与现有3GPP系统的共存和互操作 (11)2.11 减小CAPEX和OPEX (11)第3章 LTE总体架构 (12)3.1 系统结构 (12)3.2 无线协议结构 (16)3.2.1 控制面协议结构 (16)3.2.2 用户面协议结构 (17)3.3 S1和X2接口 (17)3.3.1 S1接口 (18)3.3.2 X2接口 (22)第4章物理层 (24)4.1 帧结构 (25)4.2 物理资源 (25)4.3 物理信道 (27)4.4 传输信道 (29)4.5 传输信道与物理信道之间的映射 (30)4.6 物理信号 (31)4.7 物理层模型 (32)4.8 物理层过程 (36)4.8.1 同步过程 (36)4.8.2 功率控制 (36)4.8.3 随机接入过程 (36)第5章层2 (39)5.1 MAC子层 (40)5.1.1 MAC功能 (40)5.1.2 逻辑信道 (41)5.1.3 逻辑信道与传输信道之间的映射 (42)5.2 RLC子层 (43)5.2.1 RLC功能 (43)5.2.2 PDU结构 (44)5.3 PDCP子层 (45)5.3.1 PDCP功能 (45)5.3.2 PDU结构 (45)第6章 RRC (47)6.1 RRC功能 (47)6.2 RRC状态 (48)6.3 NAS状态及其与RRC状态的关系 (49)6.4 RRC过程 (50)6.4.1 系统信息 (50)6.4.2 连接控制 (52)第7章 LTE关键技术 (54)7.1 双工方式 (54)7.2 多址方式 (54)7.3 多天线技术 (55)7.4 链路自适应 (56)7.5 HARQ和ARQ (56)7.5.1 HARQ (56)7.5.2 ARQ (58)7.5.3 HARQ/ARQ交互 (58)第8章缩略语 (59)第9章参考资料 (61)第1章概述知识点◆移动通信系统的发展过程◆WCDMA技术演进过程◆TD-SCDMA技术演进过程◆CDMA2000技术演进过程1.1 背景介绍1.1.1 移动通信演进过程概述移动通信从2G、3G到3.9G发展过程，是从低速语音业务到高速多媒体业务发展的过程。
