变压器短路阻抗试验方案一、试验目的。
咱们为啥要做这个变压器短路阻抗试验呢？简单来说，就是想知道变压器在短路情况下的一些性能啦。
就像给变压器来个小“体检”，看看它在这种特殊状态下是不是还能正常“工作”，这样就能知道它是不是健康、可靠的啦。
二、试验准备。
1. 试验设备。
首先得有个调压器，这个就像是个“电力魔术师”，能把电压变来变去的。
还需要一个电源，它可是整个试验的能量来源，就像人的“能量棒”一样。
电压表和电流表那是必不可少的，它们就像小侦探，能把电压和电流的值都给咱们找出来。
还有短路装置，这个就是专门用来给变压器制造短路状态的“小工具”。
2. 人员安排。
得找个有经验的试验负责人，他就像个“指挥官”，指挥大家干活，而且能处理各种突发情况。
再安排一两个助手，帮忙接线啊、记录数据之类的，就像“小跟班”一样。
3. 安全措施。
这个可不能马虎！在试验现场周围要拉上警戒线，就像给试验场地围上一个“保护圈”，防止无关人员进入。
试验人员都得戴上绝缘手套，穿上绝缘鞋，这就像给大家穿上了“防护铠甲”，避免触电危险。
1. 接线。
在变压器的高压侧和低压侧按照正确的方式连接上短路装置，这就像给变压器的两边都系上了“小尾巴”。
接线的时候可得小心点，就像绣花一样，每根线都要接对地方。
然后把调压器、电源、电压表和电流表也都连接好，形成一个完整的测试回路，这就像搭积木一样，一块都不能少。
2. 初步检查。
在开始试验之前，要像医生给病人看病前先做个初步检查一样。
检查一下所有的接线是否牢固，设备是否正常工作。
看看电压表和电流表的指针是不是在零位，如果不是，那就得把它们调回零位，就像把调皮的指针“拉回正道”一样。
3. 施加电压。
一切准备就绪后，就可以慢慢调节调压器，给变压器施加电压啦。
这个过程要像蜗牛走路一样，慢慢来，可不能一下子加得太大。
一边加电压，一边要盯着电压表和电流表看，就像盯着两个“小宝贝”一样，看看它们的数值是怎么变化的。
4. 记录数据。
变压器综合测试仪快速操作指南一、安全说明 (2)1.1操作者注意事项 (2)1.2一般安全说明 (2)二、仪器检查 (3)三、仪器简要介绍 (3)3.1前面板说明 (4)3.2后面板说明 (7)四、扫描盒简要介绍 (9)4.120PIN/24PIN扫描盒说明 (10)4.248PIN/50PIN扫描盒说明 (12)4.396PIN扫描盒说明 (14)4.4多脚位扫描盒说明： (16)五、变压器单组测试操作指南 (18)六、变压器扫描测试操作指南 (22)七、联系我们 (31)-1-公司声明本说明书所描述的可能并非仪器所有内容，常州市优策电子科技有限公司有权对本产品的性能、功能、内部结构、外观、附件、包装物等进行改进和提高而不作另行说明！由此引起的说明书与仪器不一致的困惑，可通过封面的地址与我公司进行联系。
一、安全说明1.1操作者注意事项尊敬的用户，本产品的设计和制造采用世界最先进的技术和生产工艺，全面保证产品的质量和可靠性。
但是，特别是非专业人士的操作或者非常规使用会存在潜在的危险。
特别声明：只有经过常州市优策电子科技有限公司授权的人员才能执行维修操作。
1.2一般安全说明●本产品电源线须要国家认可。
●本产品使用电源须接地可靠，否则会对测试产生影响。
●本产品电源开关处于“ON”状态时，请勿直接插拔电源线。
●若被测件带电，须进行可靠放电后再使用本仪器测试。
●请勿私自开盖操作。
●怀疑本产品出现故障时，请勿盲目操作，可联系本公司维修人员。
●使用本产品有问题时，可联系本公司技术支持（须提供产品序列号）。
●保持产品的清洁与干燥，请勿在潮湿环境下或易燃易爆环境下操作本产品，并保持适当的通风。
-2-二、仪器检查●收到产品如发现包装严重损坏，请先保留，直到产品整机和附件测试正常。
●检查整机，若发现仪器损坏，请与负责此业务的经销商或本公司联系。
●检查附件，请根据装箱单检查附件，若发现附件缺失或损坏，请与负责此业务的经销商或本公司联系。
变压器低电压短路阻抗测试仪产品使用说明书尊敬的客户您好！欢迎使用本公司产品。
为了安全，在使用仪器前，请仔细阅读本手册，尤其要遵守注意事项的提示，感谢您的配合与支持！目录一、主要技术指标二、主要特点三、仪器接线图四、操作说明五、内-外电源注意事项六、装箱清单七、订购与服务变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。
其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。
变压器低电压短路阻抗测试仪，不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。
一、主要技术指标电压测量范围：5～400V精度：0.2级电流测量范围：0.1～20A工作电源：AC220V±10%电源频率：50（±1）Hz工作温度：-10℃～50℃环境湿度：≤85%RH主机重量：8Kg主机体积：405mm*330mm*172mm二、主要特点1．仪器采用AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。
2．一次性接线，不用倒接测试线便可自动完成三相测试。
3．仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。
4．具有输出限流功能，适用于任意阻抗的试品。
5．不用外接调压器，便可对被测试品进行测量。
6．具有测量零序阻抗的功能。
7．具有测量电感的功能。
8．大屏幕液晶显示，中文菜单，操作非常简单，根据屏幕的提示即可完成操作。
9．具有打印、储存功能；测试精度高、自动化水平高、体积小、重量轻等特点。
三、仪器接线图图A图B●单相变压器的接线如图A●三相两绕组变压器的接线如图B1、三相三绕组变压器的接线与选择测量位置一致。
变压器绕组变形综合测试仪低压电抗法部分操作说明HZBX-V变压器绕组变形综合测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成，分析部分由笔记本电脑安装专用软件完成，测量部分通过网线（或USB线）与笔记本电脑连接。
仪器的用途及特点本仪器可进行电抗法绕组变形测试即低进行电压的短路阻抗测试；仪器也可用于变压器空载损耗以及负载损耗等参数测试。
在变压器出厂前及大修期间，变压器的空载、负载实验是变压器厂商及供电、用电部门检测变压器质量，降低供电损耗的重要实验项目。
根据客户实际需求及现场实验条件，由我公司自主研制的变压器参数测试仪，具有测试数据准确、可靠，人机界面对话直观，操作简便，携带方便等性能特点，是变压器特性测试的更新换代产品，更是电力部门及变压器厂家的理想检测设备。
仪器内部采用先进的多路A/D同步交流采样及数字信号处理技术，成功的解决了多路信号在市电条件下同步测量和计算的难题；可完全取代传统仪表使用，从而大大提高工作效率,减轻劳动强度。
本仪器通过计算机接口操控测量，采集数据。
2、性能概述2.1该仪器可通过计算机控制测试及显示数据。
2.2空载或负载测试数据在屏幕上一次全部显示；负载损耗数据不需人为换算，屏幕上直接显示根据绝缘的耐热等级需校正到的参考温度条件下负载损耗值；空载测试时，具有三相平均电压大于400V（二次电压)自动锁存功能，且能随时锁存、解锁数据。
2.3当测试电流≤200A，测试电压≤250V（相电压）时，该仪器可直接测试。
允许短时超载不大于量程的20%。
如需更大测试电流或电压，可外接CT或PT。
2.4数字同步跟踪锁定，全部数据均在同一周期内同步测量，保证在市电条件下测量结果的准确性和合理性。
2.5在仪器允许的测量范围内可直接测量，超出测量范围时可外接一次电压互感器或电流互感器。
3、面板及各键功能介绍l 输入A（黄色接线柱）、B（绿色接线柱）、C（红色接线柱）：连接三相功率调压器输出端。
变压器短路阻抗测试仪技术规范书1 基本要求短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的有效判据。
设备应具备抗干扰能力，即使在强电场及磁场的干扰下，也可以准确的测试阻抗值，真实反映设备运行情况。
2性能要求2.1 本次购置的变压器短路阻抗测试仪应包括以下基本部件：变压器短路阻抗测试仪主机、线箱（包含电源线、测试线、接地线）、合格证、说明书、校验合格证、校验报告。
2.2 测试主机应具备以下技术功能：2.2.1仪器的测试结果符合GB1094.1-2003和 GB/T 6451系列有关标准的规定，可满足在试验电源的波形畸变条件下仪器自身可以得出校正后的变压器短路阻抗、损耗参数值，特别是对变压器的损耗值按照相关标准使用平均值电压表数值进行校正计算。
2.2.2仪器即可对单相变压器进行阻抗测试、亦可以对三相变压器进行三相法阻抗测试和对三相变压器进行单相法阻抗测试，完成对变压器相关参数的短路阻抗、阻抗电压、零序阻抗、铁芯损耗等进行全自动测试。
2.2.3仪器可以同屏幕显示出被测的三相电压、电流的真有效值、平均值、有功功率、无功功率、功率因数、工频频率、电压及电流的相量图等电气参数，便于现场分析判断相关测试数据。
2.2.4可显示每次测试的电压、电流、功率、频率等参数。
2.2.5仅使用单相220V交流电源即可完成测量，在没有交流电源情况下，可使用小功率UPS电源供电（根据测试电流考虑电源容量）。
2.2.6接线操作简单方便，可以使用单相测试电源也可使用三相测试电源。
2.2.7自动频率校正，可消除频率波动造成的误差。
2.2.8可储存100次以上测量结果，仪器内置不掉电存储器，可长期保存测量数据。
2.2.9大屏幕液晶显示，全部汉字菜单及操作提示，直观方便。
2.2.10不掉电日历，时钟功能。
3 技术参数3.1适用范围：适合各种变压器的短路阻抗、阻抗电压、零序阻抗、铁芯损耗等进行全自动测试。

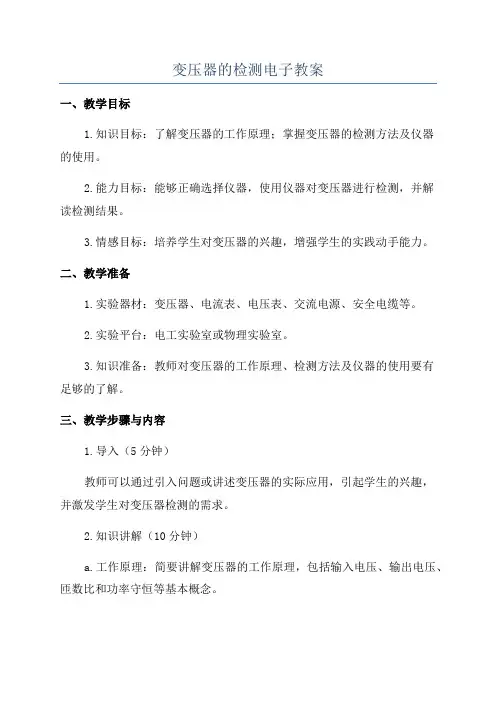

变压器的检测电子教案一、教学目标1.知识目标：了解变压器的工作原理；掌握变压器的检测方法及仪器的使用。
2.能力目标：能够正确选择仪器，使用仪器对变压器进行检测，并解读检测结果。
3.情感目标：培养学生对变压器的兴趣，增强学生的实践动手能力。
二、教学准备1.实验器材：变压器、电流表、电压表、交流电源、安全电缆等。
2.实验平台：电工实验室或物理实验室。
3.知识准备：教师对变压器的工作原理、检测方法及仪器的使用要有足够的了解。
三、教学步骤与内容1.导入（5分钟）教师可以通过引入问题或讲述变压器的实际应用，引起学生的兴趣，并激发学生对变压器检测的需求。
2.知识讲解（10分钟）a.工作原理：简要讲解变压器的工作原理，包括输入电压、输出电压、匝数比和功率守恒等基本概念。
b.变压器的检测方法：介绍变压器的常见检测方法，包括短路测试、空载测试和额定负载测试等。
c.仪器的使用：介绍常用于变压器检测的仪器，包括电流表、电压表和交流电源等。
3.操作演示（15分钟）教师通过具体的操作演示，展示如何使用仪器进行变压器的检测。
包括：a.短路测试：将电流表接在低压侧，将电压表接在高压侧，打开交流电源。
记录电流和电压的数值，并计算短路阻抗。
b.空载测试：将电流表接在高压侧，将电压表接在低压侧，将高压侧负载电阻拔掉，打开交流电源。
记录电流和电压的数值，并计算功率因数。
c.额定负载测试：将电流表接在高压侧，将电压表接在低压侧，连接合适的负载电阻，并调整交流电源的输出电压为变压器的额定电压。
记录电流和电压的数值，并计算功率。
4.学生实践操作（30分钟）学生分组进行实践操作，根据教师的指导，对给定的变压器进行短路测试、空载测试和额定负载测试，并记录实验数据。
5.数据分析与解读（15分钟）学生根据实验数据，进行数据分析和解读，包括计算短路阻抗、功率因数和功率，并对变压器的工作状态进行判断。
6.实验总结（5分钟）学生反思实验过程及结果，总结检测变压器的重要性和作用，并分享实验中的体验和收获。
低电压短路阻抗测试原理引言：低电压短路阻抗测试是一种常用的电气测量方法，用于评估电力系统中的电气设备（如变压器、发电机等）的性能和稳定性。
本文将介绍低电压短路阻抗测试的原理及其应用。
一、低电压短路阻抗测试原理概述低电压短路阻抗测试是通过施加低电压短路故障来测量电气设备的短路阻抗。
其原理基于欧姆定律和电路等效原理，通过测量电流和电压之间的关系来计算短路阻抗。
二、低电压短路阻抗测试的具体步骤1.准备工作：确保测试仪器正常工作，并将其与待测试设备正确连接。
2.施加低电压短路：通过测试仪器，施加低电压短路故障到待测试设备上。
3.测量电流和电压：使用测试仪器测量待测试设备上的电流和电压。
4.计算短路阻抗：根据测量得到的电流和电压数据，使用欧姆定律计算待测试设备的短路阻抗。
三、低电压短路阻抗测试的应用领域低电压短路阻抗测试广泛应用于电力系统的设计、运行和维护中。
以下是该测试方法的几个主要应用领域：1.变压器评估：通过低电压短路阻抗测试，可以评估变压器的性能和稳定性，包括短路电压、短路损耗等指标。
这些指标对于变压器的选型和运行管理具有重要意义。
2.发电机评估：低电压短路阻抗测试也适用于发电机的性能评估。
通过该测试，可以获得发电机的短路阻抗，进而评估其对系统短路故障的响应能力。
3.电力系统规划：在电力系统的规划和设计中，低电压短路阻抗测试可用于确定电力设备的互连性和电路参数，为电力系统的可靠性和稳定性分析提供基础数据。
4.故障分析：低电压短路阻抗测试可用于故障分析，通过测量故障前后的短路阻抗变化，可以判断设备是否存在故障或损坏。
5.质量控制：低电压短路阻抗测试也可以用于电气设备的质量控制。
通过测试不同批次的设备，可以确保其短路阻抗符合设计要求，提高产品的可靠性和稳定性。
四、低电压短路阻抗测试的优势和局限性低电压短路阻抗测试具有以下几个优势：1.测量方法简单：低电压短路阻抗测试使用常见的电流和电压测量方法，操作简单易行。
YTC336-10变压器直流电阻测试仪用户操作手册目录一、产品概述 (2)二、技术参数 (2)三、使用条件 (2)四、面板介绍 (3)五、操作说明 (3)六、故障分析 (9)七、售后服务 (10)一、产品概述YTC336-10变压器直流电阻测试仪是用于大容量变压器绕组直流电阻三相同时测量的仪器。
该仪器可对变压器绕组三相同时测试，对有载调压变压器可直接调节分接，不需要放电，测试时间仅为传统方法的三分之一，解决了电力变压器直流电阻测试耗时长的难题。
仪器可根据变压器绕组电阻的不同自动调节测试电流，使仪器在最佳状态下测试，无需手动切换电流档位，使用非常简单。
仪器采用大屏幕液晶显示，中文菜单提示，配有高速打印机，且具有数据存储功能，方便数据的读取和记录，测试数据稳定，重复性好，抗干扰能力强，充放电速度快，是现场测试变压器直流电阻的最佳选择。
本仪器采用了先进的电源技术和巧妙的充电方法，解决了仪器因三相磁路的互相干扰而测量不准确的问题，取代了三台单回路测试仪的简单拼接，从而使充电速度快、测试数据稳定，是变压器直流电阻测试最新一代的产品。
二、技术参数输出电流三相测试：0.5A～10A单相测试：1A～20A测量范围三相测试：1mΩ～20Ω单相测试：1mΩ～20Ω分辨率1μΩ测量精度±(0.2%+2字)存储容量 80条外形尺寸 395mm×290mm×240mm仪器重量 10kg三、使用条件环境温度 -10℃～50℃环境湿度≤85%RH工作电源 AC220V±10%电源频率 50±1Hz四、面板介绍（如图一）：●↑、↓、←、→及“选择”键：用来选择测试项，数字的输入及查看存储的测试记录。
●确认键：选择完测量项后按“确认”键进入所选择的界面，或输入参数完成后确定返回。
●返回键：测量时按“返回”键，仪器开始放电。
●存储键：在测量状态下存储当前的测试结果同时保存测试的时间和测试项目。

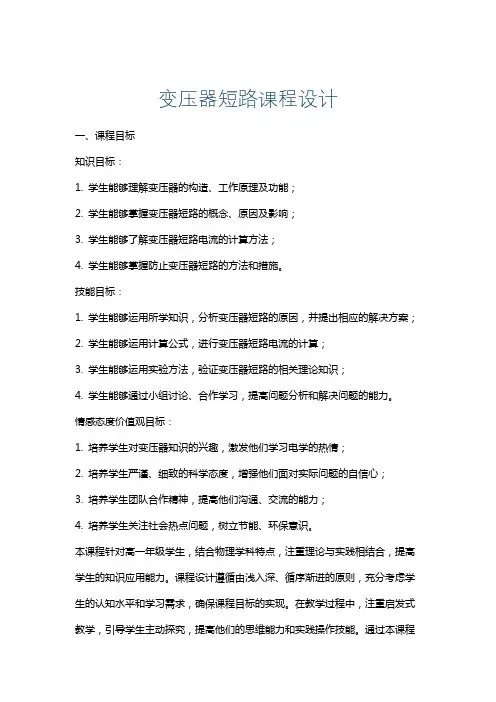

变压器短路课程设计一、课程目标知识目标：1. 学生能够理解变压器的构造、工作原理及功能；2. 学生能够掌握变压器短路的概念、原因及影响；3. 学生能够了解变压器短路电流的计算方法；4. 学生能够掌握防止变压器短路的方法和措施。
技能目标：1. 学生能够运用所学知识，分析变压器短路的原因，并提出相应的解决方案；2. 学生能够运用计算公式，进行变压器短路电流的计算；3. 学生能够运用实验方法，验证变压器短路的相关理论知识；4. 学生能够通过小组讨论、合作学习，提高问题分析和解决问题的能力。
情感态度价值观目标：1. 培养学生对变压器知识的兴趣，激发他们学习电学的热情；2. 培养学生严谨、细致的科学态度，增强他们面对实际问题的自信心；3. 培养学生团队合作精神，提高他们沟通、交流的能力；4. 培养学生关注社会热点问题，树立节能、环保意识。
本课程针对高一年级学生，结合物理学科特点，注重理论与实践相结合，提高学生的知识应用能力。
课程设计遵循由浅入深、循序渐进的原则，充分考虑学生的认知水平和学习需求，确保课程目标的实现。
在教学过程中，注重启发式教学，引导学生主动探究，提高他们的思维能力和实践操作技能。
通过本课程的学习，使学生能够更好地理解变压器短路的相关知识，为后续电学课程打下坚实基础。
二、教学内容1. 变压器的基本结构和工作原理- 变压器的构造及各部分功能- 电磁感应定律在变压器中的应用2. 变压器短路现象及原因- 短路现象的定义及分类- 短路原因分析3. 变压器短路电流的计算- 短路电流的公式推导- 参数选取及计算实例4. 防止变压器短路的措施- 设备选型与合理布局- 保护装置及其作用5. 实践操作与案例分析- 变压器短路实验操作- 实际案例分析与讨论教学内容依据课程目标，结合教材章节进行安排。
在教学过程中，教师将详细讲解变压器的基本原理、短路现象及其影响，引导学生掌握短路电流的计算方法，并针对实际问题提出解决方案。
变压器低电压短路阻抗测试仪的正确使用方法及参数
变压器低电压短路阻抗测试仪适用于35KV及以上电力主变压器(单相或三相)出厂、大修、预试以及交接试验中阻抗法绕组变形的测试。
正确使用方法：
1、使用前请先充电，为确保充电效果和延长电池使用寿命，需使用专配的充电器。
空电池到充满约需3-4小时，充电器上红灯亮表示正在充电;
2、根据计数器安装高度，适当拉出伸缩放电杆;
3、专配的接地线，一端插头插入校验器尾部插孔，另一端夹子接大地;
4、按下红色按钮，接通高压约1秒钟，指示灯亮起(微闪)，即可轻轻点击计数器与避雷器的连接端进行测试;
5、每次点击后，放电杆端头应离开计数器。
若需重复测试，不要松开按钮，待1-2秒指示灯又闪烁时，即可再次点击测试;
技术参数：
1. 电压测量范围：AC20~250V;
2. 电压测量数度：0.2%R±0.05V;
3. 电流测量范围：AC0.1;
4. 电流测量精度：0.2%R±0.000;
5. 阻抗测量范围：1Ω~200Ω;
6. 阻抗测量精度：0.2%±3字;
7. 工作温度：-10℃~50℃;
8. 环境湿度：10%~85%;。
尊敬的顾客感谢您购买本公司YTC3222变压器短路阻抗测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。
一年内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
尊敬的顾客感谢您购买本公司YTC3222变压器短路阻抗测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。
一年内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
变压器短路阻抗测试仪进行低电压短路阻抗试验操作方法利用变压器短路阻抗测试仪进行低电压短路阻抗试验是我们经常做的试验项目，它体积小，重量轻，测量精准，使用它能更快更好进行实验。
那变压器短路阻抗测试仪进行低电压短路阻抗试验操作方法是怎么样的呢？第一，接线图正确连接调压器、本测试仪、被试变压器，在给调压器通电之前确保调压器的滑动触头处于零位。
在主界面中选择三相变压器将进入图3三相变压器参数设置界面，在主界面中选择单相变压器讲进入图4单相变压器参数设置界面，参数设置界面的参数意义如下：试品编号：被试变压器编号，该编号打印输出，便于记录管理；额定容量：指变压器的标称容量；分接电压：是指加压绕组所在的分接电压；设定电流：是指预备在该电流点记录结果，在升压测试时，当电流接近该设定电流时，仪器提示“接近设定电流”，此时应缓慢升压或锁定结果。
电压互感器变比是指外接电压互感器的变比；电流互感器变比是指外接电流互感器的变比；加压侧联结：三相变压器施加电压侧的联结组方式，变压器的铭牌上标注有该信息。
其中额定容量，分接电压为必须准确设置项，对于三相变压器也必须正确设置被试变压器的联结组方式。
参数设置完成后，按开始试验将进入实时测量模式，图5与图6分别为三相变压器与单相变压器的试验测量界面。
在此测试状态下开始用调压器加压，测试界面的上半部分实时显示当前的电压、电流值，当电流接近设定的试验电流时应放慢调压速度，达到预定电流后长按OK键锁定当前结果，此时屏幕下放提示“正在测量…”，在此期间请不要调节调压器输出。
测量结束后屏幕下方将显示记录的电压、电流、频率、功率值，同时屏幕下方提示新的测试相。
对于三相变压器，需要分别对AB、BC、CA绕组进行测量并记录三次的测量结果，三次测量尽可能使施加的电流一致。
三次测量中仪器不能关机、不能退出三相测试界面，当改变被试变压器的接线时，试验用的调压器应归零。
屏幕的下方提示有当前仪器测试的相。
三相变压器的三相测量完成后，仪器自动显示计算后的短路阻抗测量结果。
说明书-变压器低电压短路阻抗测试仪变压器低电压短路阻抗测试仪产品使用说明书扬州达瑞电气有限公司电话：尊敬的客户您好！欢迎使用达瑞电气产品。
为了安全，在使用仪器前，请仔细阅读本手册，尤其要遵守注意事项的提示，感谢您的配合与支持！目录一、主要技术指标 (1)二、主要特点 (1)三、仪器接线图 (1)四、操作说明 (2)五、阻抗计算公式 (8)六、装箱清单 (10)七、订购与服务 (10)变压器低电压短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。
其原理是在现场对电力变压进行短路阻抗（%）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷（《2000年中国供电国际会议》中规定超过± 3%的短路变化应视为显著变化）。
变压器低电压短路阻抗测试仪，不用外接调压器，一次接线，只需输入参数，便可自动进行三相测试并自动计算阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。
一、主要技术指标电压测量范围：5～400V 测量精度：0.2级电流测量范围：0.1～20A 工作电源：AC220V±10%电源频率：50Hz 工作温度：-10℃～50℃环境湿度：≤85%RH 主机重量：6kg二、主要特点1．仪器采用AC220V低压电源，便可自动对变压器的AB、BC、CA高压绕组施加电流，同步采集数据，自动计算出阻抗误差百分数，测试结果非常直观。
2．一次性接线，不用倒接测试线便可自动完成三相测试。
3．仪器即可单相测试，也可三相测试；即可手动测试，也可自动测试。
4．具有输出限流功能，适用于任意阻抗的试品。
5．不用外接调压器，便可对被测试品进行测量。
6．具有测量零序阻抗的功能。
7．具有测量电感的功能。
8．大屏幕液晶显示，中文菜单，操作非常简单，根据屏幕的提示即可完成操作。
9．具有打印、储存功能；测试精度高、自动化水平高、体积小、重量轻等特点。
三、仪器接线图图A 图B●单相变压器的接线如图A●三相两绕组变压器的接线如图B1、三相三绕组变压器的接线与选择测量位置一致。
测量位置选择高-低，则测试线接高压端，低压短路，其他开路；选择高-中，则测试线接高压端，中压短路，其他开路；选择中-低，则测试线接中压端，低压短路，其他开路。
2、短路线截面积不得小于10平方毫米，且接触良好，否则影响测试数据的精度。
三、操作说明：1、开机显示如下界面: （界面一）界面一2、按ENT 键进入参数设置界面：（界面二）界面二3、根据屏幕提示输入参数。
箭头上、下键选择行，左键向左删除数字，数字键输入数字;测试温度若需输入负数，则按箭头下键为正负号选择。
参数输入完毕，按ENT 键，进入如下界面：（界面三） 提示：●额定电压的输入要与分接位置相对应。
●使用仪器的单相法做三相变压器时，输入参数要输入额定容量的1/3。
界面三4、选择测量单相变压器或三相变压器。
● 单相变压器的测量操作如下：① 按照仪器接线图中的图A ，将仪器与变压器接好测试线，输入参数，在界面三中选择单相，按ENT 键显示如下：（界面四）界面四②按ENT键启动测量,屏幕显示测试结果，进入如下界面：（界面五）界面五③测试数据达到预定值后，按ENT键暂停，试验数据被锁定。
④数据锁定后，按打印键，直接打印出试验报告。
⑤按SAVE键保存，右下角提示即时的“保存完毕”。
若存入U盘，需返回到开机时“短路阻抗测试仪”界面，按SAVE键，屏幕显示所有保存记录。
选择记录，插入U盘，按SAVE键保存至U盘，屏幕右下角右下角提示即时的“保存完毕”。
●三相变压器的测量--手动测量操作如下：① 按照仪器接线图中的图B ，将仪器与变压器接好测试线，输入参数，在界面三中选择三相方式，按ENT 键显示如下：（界面六）界面六② 按左右键选择手动或自动模式。
若选择手动模式，按ENT 键，显示变压 器的三种接线方式：Y/△、Y/Y 、△/Y ，显示如下：（界面七）界面七提示：a.依变压器接线端的连接组别来选择界面七中相对应的接线方式。
b.三相三绕组变压器的中-低，中压为Y , 低压短路，不考虑低压连接方式，选择Y/△或Y/Y 均可。
c.按左右键选择变压器的接线方式，当选择△/Y 方式时，会显示△接法的两种不同接线方式：AZ-BX-CY 和AY-BZ-CX ，用户根据被测试品情况选择。
○3 选好上一步后，按ENT 键进入如下界面：（界面八）界面八④ 按左右键选择施加电流AB 、BC 、CA 相。
如选择AB 相，按ENT 键启动测量，测出AB 相的电压及电流。
显示如下（界面九）：界面九⑤按Ent键数据锁定，再按Ent键，进入可选BC相状态。
按左右键选择BC 相，显示如下（界面十）：界面十⑥按ENT键启动测量，测出BC相的电压及电流。
显示如下：（界面十一）界面十一⑦CA相的测试方法同上操作。
当CA相数据被锁定后，仪器自动综合计算三次手动单相测试数据，两秒钟后屏幕显示阻抗测试结果并生成打印报告，屏幕显示如下：（界面十二）界面十二⑧此时，按打印键直接打印出试验数据报告（报告同后面的三相自动报告）。
⑨按SAVE 键保存至仪器，右下角提示即时的“保存完毕”。
若存入U 盘，需返回到开机时“短路阻抗测试仪”界面，按SAVE 键，屏幕显示所有保存记录。
选择记录，插入U 盘，按SAVE 键保存至U 盘，屏幕右下角右下角提示即时的“保存完毕”。
⑩按ESC 键，从测试界面退回到参数设置界面，三相变压器的手动单相测量 结束。
● 三相变压器的测量—三相自动测量操作如下：①输入参数后，按Ent 键，选择三相变压器，显示如下：界面十三③ 按Ent 键，用左右键选择自动模式，显示如下：（界面十四）界面十四③按ENT 键，用左右键选择接线方式，显示如下：（界面十五）：界面十五提示：a.依变压器接线端的连接组别来选择界面十五中相对应的接线方式。
b.三相三绕组变压器的中-低，中压为Y , 低压短路，不考虑低压连接方式，选择Y/△或Y/Y均可。
c.按左右键选择变压器的接线方式，当选择△/Y方式时，会显示△接法的两种不同接线方式：AZ-BX-CY和AY-BZ-CX，用户根据被测试品情况选择。
④按Ent键，进入如下界面：（界面十六）界面十六⑤按Ent键启动测量，仪器自动向AB、BC、AC相绕组依次施加电流、采集数据、依次锁定三相的测量值，测量结束后，仪器自动计算阻抗误差数据。
屏幕显示测量结果：（界面十七）界面十七⑥此时，按打印键直接打印出试验报告。
试验报告如下所示：⑦按SAVE键保存至仪器，右下角提示即时的“保存完毕”。
若存入U盘，需返回到开机时“短路阻抗测试仪”界面，按SAVE键，屏幕显示所有保存记录。
选择记录，插入U盘，按SAVE键保存至U盘，屏幕右下角右下角提示即时的“保存完毕”。
●三相变压器的测量—单相测量操作：使用仪器的单相法做三相变压器时，输入参数要输入额定容量的1/3。
接线及操作方法同单相变压器。
5、零序阻抗的测量：测量零序阻抗时，接线方式为将高压三相并起来，低压短路状态。
操作如下：①在界面三中选择零序阻抗，显示如下：（界面十八）界面十八②按Ent 键启动测量，测量结果显示如下：（界面十九）界面十九③按Ent④数据保存及存储U 盘同阻抗测试。
五、阻抗计算公式：（一）、单相变压器：以测量档额定容量为准计算Y/△接线：K Z % =⨯10003%1002⨯⨯NN K K U S I U 阻抗误差：△Z K % = （Z K ′%—Z K %）÷Z K ′% 式中：K I ---试验时短路电流（A ）K U ---试验时短路电压（V ）N U ---额定电压（试验时的档位额定线电压）（KV ）K Z %---低电压短路阻抗百分数K Z '%---铭牌或出厂报告短路阻抗百分数（二）、三相变压器：1、Y/△、Y/Y 接线：以额定容量为准计算A Z % =%100200012⨯⨯-+⨯NNBCAC AB AC AB BC BC AB AC BC AC AB U S I I I I I U I I U I I UB Z % =%100200012⨯⨯-+⨯NN BC AC AB BC AB AC AC AB BC BC AC AB U S I I I I I U I I U I I UC Z % =%100200012⨯⨯-+⨯NNBCAC AB AC BC AB BC AB AC AB AC BC U S I I I I I U I I U I I U%K Z =()3/%%%C B A Z Z Z ++阻抗误差：△Z K % = （Z K ′%—Z K %）÷Z K ′% 式中：AB I +BC I +CA I ---试验时短路电流（A ）; AB U 、BC U 、CA U ---试验时短路电压（V ）N U ---额定电压（试验时的档位电压）（KV ）N S ---额定容量（KVA ）K Z %---低电压短路阻抗百分数K Z '%---铭牌或出厂报告短路阻抗百分数2、△/Y 接线：（将二次侧a 、b 、c 短路） ⑴、当AZ-BX-CY 联结组：以额定容量为准计算AZ Z % =⨯601()()2224N N AC AB BC BC AC AB BC AB AC AC BC AB BC AB AC BC AB AC AB BC AC BC AB BC AB AC U SI I U I I U I I U I I I I I I U U I I U I I U I I U ⨯⎥⎥⎦⎤⎢⎢⎣⎡----- BX Z % =⨯601()()2224N N BC AB AC AB AC BC BC AC AB AC BC AB BC AC ABBC AC BC AB AC AC AB BC BC AC AB U S I I U I I U I I U I I I I I I U U I I U I I U I I U ⨯⎥⎥⎦⎤⎢⎢⎣⎡----- CY Z % =⨯601()()2224NN BC AB AC BC AC AB AC AB BC AC BC AB AC AB BC AC AB BCAB AC AC BC AB AC AB BC U SI I U I I U I I U I I I I I I U U I I U I I U I I U ⨯⎥⎥⎦⎤⎢⎢⎣⎡----- ⑵、当AY-BZ-CX 联结组： 以额定容量为准计算AY Z % =⨯601()()2224N N BC AB AC BC AC AB AC AB BC AC BC AB AC AB BC AC AB BCAB AC AC BC AB AC AB BC U SI I U I I U I I U I I I I I I U U I I U I I U I I U ⨯⎥⎥⎦⎤⎢⎢⎣⎡----- BZ Z % =⨯601()()2224N N AC AB BC BC AC AB BC AB AC AC BC AB BC AB AC BC AB AC AB BC AC BC AB BC AB AC U SI I U I I U I I U I I I I I I U U I I U I I U I I U ⨯⎥⎥⎦⎤⎢⎢⎣⎡----- CX Z % =⨯601()()2224N N BC AB AC AB AC BC BC AC AB AC BC AB BC AC AB BC AC BC AB AC AC AB BC BC AC AB U S I I U I I U I I U I I I I I I U U I I U I I U I I U ⨯⎥⎥⎦⎤⎢⎢⎣⎡----- %K Z =()3/%%%C B A Z Z Z ++阻抗误差：△Z K % = （Z K ′%—Z K %）÷Z K % 式中： AB I +BC I +CA I ---试验时短路电流（A ）; AB U 、BC U 、CA U ---试验时短路电压（V ） N U ---额定电压（试验时的档位电压）（KV ）N S ---额定容量（KVA ）K Z %---低电压短路阻抗百分数K Z %---铭牌或出厂报告短路阻抗百分数六、装箱清单主机 1台 专用测试线 1套电源线 1根 接地线 1根 保险管 2只 产品说明书 1份 检测报告 1份 产品合格证 1份 小改锥（调节液晶屏辉度） 1把 打印纸 1卷 七、订购与服务1、仪器自出厂之日起一年内，属产品质量问题免费保修；其他原因造成的损坏，公司仅收取材料成本费。
