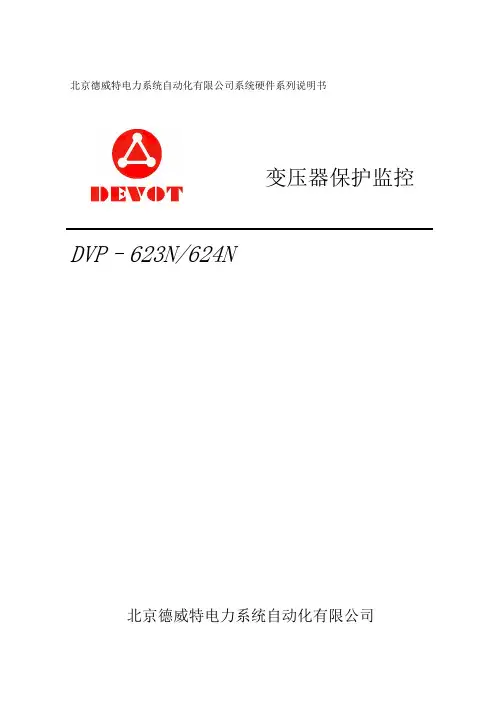

北京德威特电力系统自动化有限公司系统硬件系列说明书变压器保护监控DVP–623N/624N北京德威特电力系统自动化有限公司重要提示感谢您使用北京德威特电力系统自动化有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1) 请仔细阅读本说明书，并按照说明书的规定调整、测试和操作。
如有随机资料，请以随机资料为准。
2) 为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
3) 请使用合格的测试仪器和设备对装置进行试验和检测。
4）DVP-600N产品不带防跳继电器，防跳继电器由开关柜配套，或使用DVP-9181操作箱（需在订货中注明）。
5）交流操作时,DVP-600N装置开入电压为DC24V，DC24V电源由装置1端子提供，外部应为无源空接点输入，开入负电源在装置内部，外部（20端子）不接线。
6) 装置如出现异常或需维修，请及时与本公司服务热线联系，（010）80482875。
2006.12第一次印刷注：本公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时与我公司联系，我们将为您提供相应的服务。
北京德威特电力系统自动化有限公司目录1.装置概述 (1)2.技术数据 (1)3.装置结构说明 (5)3.1安装与开孔 (5)3.2装置组成 (6)3.3接线端子图及端子接线说明 (9)3.4显示板(人机交互板) (12)3.5背板 (12)3.6电源板 (12)3.7处理器板 (12)3.8继电器板 (13)3.9互感器板 (13)4.人机交互 (14)4.1机箱面板说明 (14)4.2按键使用说明 (15)4.3液晶显示内容说明 (16)4.4液晶背光的使用说明 (20)5.CAN网通讯 (20)5.1主机通讯卡通讯波特率设置 (20)5.2装置通讯波特率设置 (21)5.3装置网络状态检查 (21)6.装置与电度脉冲表的连接 (21)7.显示说明 (22)7.1循环显示（供运行人员使用） (22)7.2定点显示(供运行人员或调试人员用) (23)北京德威特电力系统自动化有限公司7.3保护定值区显示 (25)7.4时间设置区显示 (28)7.5事故记录区显示 (29)8. 调试大纲（适用于现场调试及检修） (29)8.1上电显示 (29)8.2查看、输入、校对保护定值 (29)8.3开关量的检查 (30)8.4远方（遥控）跳合闸检查 (30)8.5保护继电器的出口检查 (31)8.6模拟量输入检查及精度检查 (32)8.7保护装置原理框图 (35)8.8装置配备的保护 (39)8.9各类保护的逻辑及实验方法 (39)8.10连接CAN网 (48)8.11连接电度脉冲表 (49)9.运行人员注意事项及要求 (50)10.检修及维护: (50)11.注意事项 (50)12. 订货及储运 (52)13．补充说明 (54)14.特殊说明 (57)北京德威特电力系统自动化有限公司DVP-623N/624N 使用说明书北京德威特电力系统自动化有限公司 1 1 1.装置概述DVP-623N 微机变压器保护监控装置DVP-624N 微机变压器保护监控装置● DVP －623N/624N 主要用于由断路器控制的6-10kV/0.4kV 厂用变压器保护监控,装置由监控和保护两套完全独立的系统组成，作为厂用变压器的成套保护、控制、测量和监视报警装置。
电力系统中的电能质量监测技术使用教程随着电力需求的不断增长，对电能质量的要求也越来越高。
因此，电力系统中的电能质量监测技术显得尤为重要。
本文将介绍电力系统中电能质量监测技术的基本原理和使用方法，帮助读者更好地了解和应用这一技术。
一、电能质量监测技术概述电能质量是指供电系统中的电能与电压、电流等基本电磁量之间的关系质量。
电能质量的好坏直接影响到电力设备的正常运行和用电设备的性能。
因此，了解和监测电能质量的情况对于确保供电系统的稳定运行至关重要。
电能质量监测技术是指通过一系列的仪器设备对电能质量进行实时监测和评估的技术手段。
它可以帮助我们了解供电系统中的电压波动、电流谐波等情况，进而采取相应的措施进行调整和优化，确保供电系统的稳定和电能质量的优良。
二、电能质量监测技术的基本原理电能质量监测技术的基本原理是通过一系列的仪器设备对电能质量进行实时监测和评估。
这些仪器设备通常包括电能质量分析仪、电能质量记录仪等。
1. 电能质量分析仪：电能质量分析仪是一种专用设备，用于通过对电能质量进行采样和分析，得到电能质量的各项指标。
它通常包括对电压、电流进行采样的传感器、数据采集与处理单元以及数据显示和通信等功能。
电能质量分析仪可以通过采样电压、电流的波形数据来计算和分析各种电能质量指标，比如电压波动、电压暂降、电流谐波等。
它还可以记录电能质量数据并生成报告，为电力系统的管理和优化提供参考依据。
2. 电能质量记录仪：电能质量记录仪是一种可以对电能质量参数进行实时记录的设备。
它通常包括对电压、电流进行采样的传感器、数据存储器以及数据显示和通信等功能。
电能质量记录仪可以实时监测和记录电能质量参数的变化情况，比如电压波动、电压暂降、电流谐波等。
通过对记录的数据进行分析，可以判断电能质量是否符合要求，从而采取相应的措施进行调整和优化。
三、电能质量监测技术的使用方法使用电能质量监测技术进行电能质量监测和评估，需要按照以下步骤进行：1. 安装设备：首先，需要将电能质量分析仪或电能质量记录仪安装在需要监测的电力系统中。

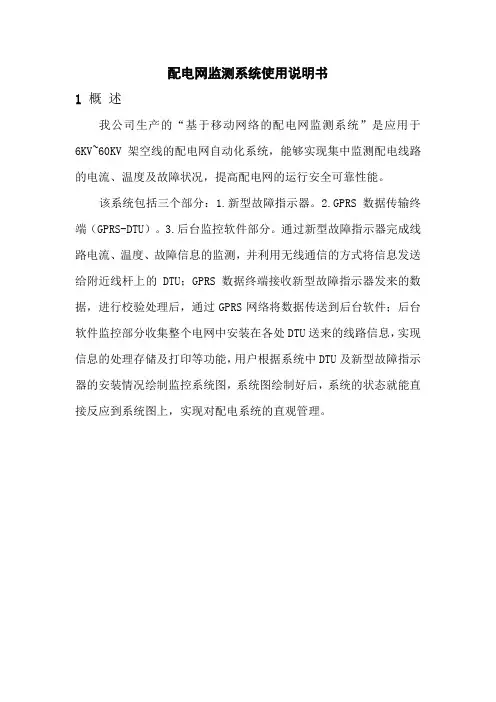

配电网监测系统使用说明书1 概述我公司生产的“基于移动网络的配电网监测系统”是应用于6KV~60KV架空线的配电网自动化系统，能够实现集中监测配电线路的电流、温度及故障状况，提高配电网的运行安全可靠性能。
该系统包括三个部分：1.新型故障指示器。
2.GPRS数据传输终端（GPRS-DTU）。
3.后台监控软件部分。
通过新型故障指示器完成线路电流、温度、故障信息的监测，并利用无线通信的方式将信息发送给附近线杆上的DTU；GPRS数据终端接收新型故障指示器发来的数据，进行校验处理后，通过GPRS网络将数据传送到后台软件；后台软件监控部分收集整个电网中安装在各处DTU送来的线路信息，实现信息的处理存储及打印等功能，用户根据系统中DTU及新型故障指示器的安装情况绘制监控系统图，系统图绘制好后，系统的状态就能直接反应到系统图上，实现对配电系统的直观管理。
2 结构及工作原理2.1新型故障指示器结构及工作原理我公司生产的新型故障指示器是在传统“短路接地二合一”故障指示器的基础上增加了电流测量、温度测量及无线通信功能。
故障指示器采用低功耗设计，待机模式下工作电流小于30微安，单纯由内部电池供电的情况下可以运行5年以上，指示器挂到线路上工作时，当线路电流大于20安时，指示器通过感应线圈从电力线路取得电能，不再消耗内部电池的能量。
新型故障指示器外形结构如下：图1.新型故障指示器外形图该指示器包括：（1）导磁线夹。
（2）导线固定部分。
（3）指示器本体。
（4）翻牌显示部分。
导磁线夹用于环绕导线形成闭合磁路，增大感应电流；导线固定部分包括卡线弹簧和卡线槽，用于将指示器固定到导线上，并使导线紧贴指示器卡线槽；指示器本体由环氧树脂浇注，内部是指示器所有电路和感应线圈等；翻牌显示部分用于实现故障指示，当发生故障时翻牌显示红色，用于报警。
本指示器具有传统“短路接地二合一”指示器功能，能够监测到系统的短路故障和接地故障，当监测到线路发生这两种故障时故障线路上故障点前的指示器翻牌报警，工作人员通过查看指示器翻牌报警情况可以确定故障点。
电能质量在线监测系统技术规范书一总则1 基本要求本技术协议所列之技术要求为工程最基本技术要求，供方根据本技术要求配置成熟、可靠、性能要求不低于有关的中华人民共和国国标、技术先进的产品和系统方案。
本技术协议所提技术参数和功能要求、性能指标等为满足工程需要而必须的最基本要求。
本技术协议未详细提及的技术指标，电力行业标准，IEC标准，当某一项要求在上述几种标准中不一致时，要求供方选择最严格标准执行。
2 参照标准DL/T5137-2001 电测量及电能计量装置设计技术规程DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规定DL/T553-1994 220～500kV电力系统故障动态记录技术准则DL/T663-1999 220～500kV电力系统故障动态记录校验准则GB/T 191 包装储运图示标志GB/T 2423.1 电工电子产品环境试验第2部分:试验方法试验A:低温GB/T 2423.2 电工电子产品环境试验第2部分:试验方法试验B:高温GB/T 2423.4 电工电子产品基本环境试验规程试验Db:交变湿热试验方法GB/T 2423.5 电工电子产品环境试验第二部分:试验方法试验Ea和导则:冲击GB/T 2423.10 电工电子产品环境试验第二部分:试验方法试验Fc和导则:振动GB/T 2829 周期检验计数抽样程序及表(适用于对过程稳定性的检验)GB 4208 外壳防护等级(IP代码)GB/12325 电能质量供电电压偏差GB/12326 电能质量电压允许波动和闪变GB/T14594 电能质量公用电网谐波GB/T15543 电能质量三相电压允许不平衡度GB/T15945 电能质量电力系统允许偏差GB/T12325-90 电能质量供电电压允许偏差；GB/T 18481 电能质量暂时过电压和瞬态过电压GB/T 19862 电能质量监测设备通用要求GB 17625.1 电磁兼容限值谐波电流发射限值GB/T 17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T 17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验GB/T 17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T 17626.5 电磁兼容试验和测量技术浪涌(冲击)抗扰度试验GB/T 17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验3 工作范围供方的工作范围将包括下列内容，但不仅仅限于此内容。
试验目录1外观及功能正常性检查2准确度测试试验2.1电压测量通道测试2.2谐波电压2.3谐波电流2.4基波频率变化对谐波电压（电流）的影响2.5谐波有功功率2.6闪变2.7三相不平衡度3环境试验3.1高温影响3.2低温影响3.3交变湿热试验4安全性能试验4.1绝缘电阻试验4.2绝缘强度试验4.3冲击电压试验5机械性能试验5.1防护等级5.2振动试验5.3机械冲击试验6电气性能试验6.1电源电压变化影响6.2信号输入回路试验6.3停电数据保持6.4功率消耗7电磁兼容试验7.1电快速瞬变脉冲群抗干扰度试验7.2辐射电磁场抗干扰性试验7.3静电放电抗干扰度试验7.4浪涌（冲击）试验7.5扰度试验检定电能质量分析仪须具备的工作条件：检测用设备：（1）标准器必须经过量值溯源，并在有效期内；（2）标准器的测量不确定度应优于被检仪器所允许误差的1/3，分辨力优于被检仪器的1/10；（3）用三相比较法检定三相不平衡度的三相标准比较仪，电压、电流幅值测量误差不超过0.05%，相位测量误差不超过0.05°。
一外观及功能正常性检查检测依据：DL/T1028-2006 电能质量测试分析仪检定规程（1）被检仪器外观应完整无破损，型号规格，生产厂家，仪器编号等标识应清晰；（2）被检仪器应在额定工作条件下放置12h以上，并按照说明书预热。
（3）开机后，被检仪器能正常工作，各种显示正确，各开关和操作按键正常。
包括：显示功能，通讯接口，权限管理功能，设置功能，统计功能，记录存储功能等。
（4）有专用附件的，要与被检仪器一起进行检定，附件上的编号与仪器通道相对应。
二准确度测试试验检测依据：DL/T1028-2006 电能质量测试分析仪检定规程1、电压测量通道试验测试设备：FLUKE 6100电能标准功率源（1）分辨率：电压显示分辨率：频率显示分辨率：（2）测量范围：电压测试范围：频率测试范围：（3）电压准确度测试测试方法：（1）连接线路图如图1；图1 电压准确度检定示意图（3）计算电压准确度γU。
电能质量检测装置技术要求技术规范一、前言1、本招标文件提供的要求是最低限度的技术要求，所使用的标准和规范如与卖方所执行的标准发生矛盾时，按较高标准执行。
2、卖方所提供“大中型光伏电站移动检测平台电能质量监测装置”及内部元器件应符合国家相关标准及安全规范，卖方所提供的所有产品及技术文件除非在技术规格中另做规定外，均应使用相应的国际标准化组织标准/或其它先进国际标准。
3、如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，应在投标文件中以“对技术规范书的意见同规范书的差异”为标题的专门章节加以详细描述，并按附录A的格式填写。
二、项目介绍本装置应用于大中型光伏电站移动检测平台，满足大中型光伏电站现场检测的要求，可安装在光伏电站各监测点，组成区域电能质量监控网络，实时采集、监测、分析、输出监测点的所有电能质量参数，并以此为依据分析被测光伏电站电能质量是否达标。
检测平台的原理框图如下：图1大中型光伏电站移动检测平台电气框图此招标设备为电能质量监测装置及电能质量监测系统软件。
三、供货的相关要求1、供货范围：电能质量监测装置6台、电能质量监测系统软件一套，并包括相应辅助设备，由电能质量监测装置厂家负责调试后，整体交付。
2、要求卖方准时发货，货物在2010年月日前发到买方单位（南京市浦口高新技术开发区创业路1号），在买方单位检验合格后，买方出具验收报告。
3、要求供货商在提交投标文件时，提供设备的安装和电气接线图纸，并加以详细说明，以便买方单位进行装置的电气、配线设计工作。
4、要求设备满足长时间连续工作的检测要求。
5、设备的所有部件应是全新的、高质量的、没有缺陷的、并具有合理的设计和制造。
使用的材料应是适用的、长寿命、高可靠性、低损耗、少磨损和易调整的。
四、电能质量监测装置的要求4.1技术要求1）采样率：每周波512点及以上；2）数据存储深度能够达到一个月以上，无记录事件被遗忘；3）数据通信协议公开，在线实时监测数据满足刷新要求；离线存储数据带时间戳,存储格式开放，支持按时间段和数据类型的快速查询和提取4）支持GPS同步对时功能，典型同步精度为0.1ms；5）仪器回路数可以灵活配置，单台仪器能够提供对多个回路（每路至少包括3相电压和3相电流）的监测。

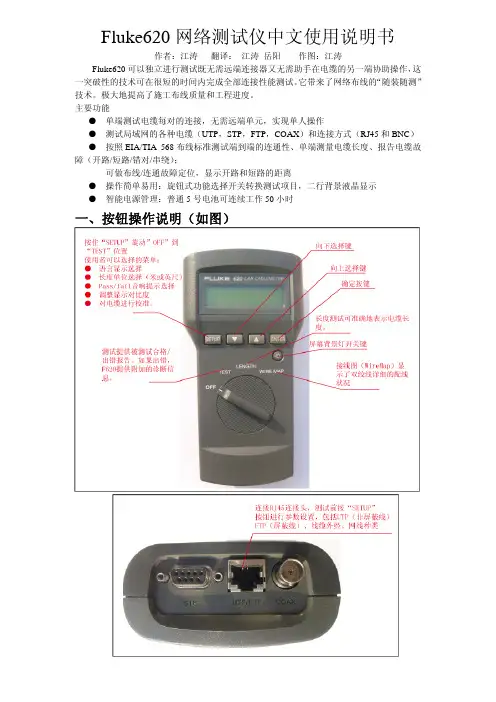

Fluke620网络测试仪中文使用说明书
作者：江涛翻译：江涛岳阳作图：江涛
Fluke620可以独立进行测试既无需远端连接器又无需助手在电缆的另一端协助操作，这一突破性的技术可在很短的时间内完成全部连接性能测试。
它带来了网络布线的“随装随测”技术。
极大地提高了施工布线质量和工程进度。
主要功能
● 单端测试电缆每对的连接，无需远端单元，实现单人操作
● 测试局域网的各种电缆（UTP，STP，FTP，COAX）和连接方式（RJ45和BNC）
● 按照EIA/TIA 568布线标准测试端到端的连通性、单端测量电缆长度、报告电缆故障（开路/短路/错对/串绕）；
可做布线/连通故障定位，显示开路和短路的距离
● 操作简单易用：旋钮式功能选择开关转换测试项目，二行背景液晶显示
● 智能电源管理：普通5号电池可连续工作50小时
一、按钮操作说明（如图）
二、屏幕显示说明（中英文说明对照图）。

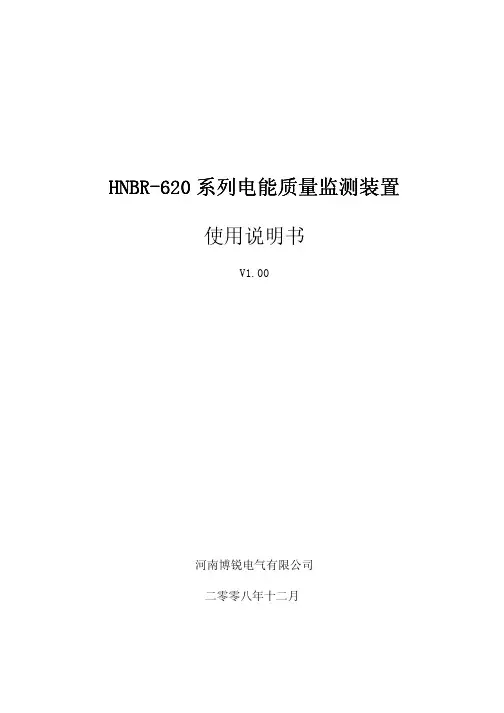

HNBR HNBR--620系列电能质量监测装置系列电能质量监测装置使用说明书V1.00河南博锐电气有限公司二零零八年十二月HNBR-620系列电能质量监测装置使用说明书目录1. 概述 (3)2. 主要技术特点 (4)3. 技术指标 (5)3.1交流模拟量输入 (5)3.2电能质量测量内容 (5)3.3存储深度 (5)3.4开关量采集（遥信/脉冲量输入/数字量） (5)3.5通讯功能 (5)3.6对时功能 (5)3.7液晶与键盘 (5)3.8自检63.9测控指标 (6)3.10电磁兼容指标 (6)3.11其它指标 (6)4. 装置功能与设置 (6)4.1 HNBR-620系列电能质量监测装置功能总览 (6)4.2电网频率的高精度测量 (8)4.3基波、谐波和间谐波测量 (8)4.4电压波动和闪变测量 (8)4.4.1.电压波动 (8)4.4.2.电压闪变 (8)4.5数据统计和电能质量分析 (9)4.5.1.电压偏差 (9)4.5.2.频率偏差 (9)4.5.3.电压不平衡度 (9)4.6电压频率的高速采样和记录 (9)4.7报警方式 (10)4.8PT自动切换功能 (10)4.9系统设置 (10)4.9.1.定值单 (10)4.9.2.默认定值 (11)4.9.3.通讯参数 (12)4.9.4.系统时钟 (12)5. LED指示灯 (12)6. 实时数据信息表 (13)6.1HNBR-621实时数据信息表（3U3I）： (13)6.2HNBR-622实时数据信息表（6U6I）： (15)6.3HNBR-623实时数据信息表（6U）： (18)7. 统计数据信息表 (19)7.1日报表 (20)7.2周报表 (24)7.3月报表 (24)8. 背端子定义 (25)8.1HNBR-621背端子定义（3U3I） (25)8.2HNBR-622背端子定义（6U6I） (26)HNBR-620系列电能质量监测装置使用说明书8.3HNBR-623背端子定义（6U） (27)9. HNBR-620系列(HNBR-621/622/623)装置外形和开孔尺寸图 (28)10.显示及操作说明 (29)10.1开机显示 (29)10.2菜单结构 (29)10.3实时数据 (30)10.4统计数据 (31)10.5控制操作 (32)10.6系统设置 (32)10.6.1.系统参数/越限告警/谐波选择/1#线定值/2线定值 (32)10.6.2.通讯参数 (33)10.6.3.系统时钟设置 (35)10.7密码管理 (35)10.7.1.用户登录 (35)10.7.2.退出登录 (36)10.7.3.添加用户 (36)10.7.4.删除用户 (37)10.8版本信息 (37)11.系统维护软件使用说明 (38)11.1.1.维护软件与监控装置通讯 (39)11.1.2.察看实时数据 (40)11.1.3.HNBR620数据分析 (44)11.1.4.维护软件整定通道系数 (48)11.1.5.通过维护软件设置装置的通讯属性 (50)11.1.6.编辑液晶界面 (53)11.1.7.更改维护软件背景 (53)1. 概述HNBR-620系列网络型电能质量监测装置是以当前的国际电力和通讯产业最新成果为依托，在广泛借鉴了国内外同行现有的技术和经验，并在技术上进行了很多大胆的创新后，倾力打造的新一代全以太网产品。
VIC-1.0电能质量测试分析仪使用手册2006年4月目录1．概述 (2)2．系统安装 (3)3．试验准备 (3)3.1 交流电压接线 (4)3.2 交流电流接线 (4)3.3 接线示意图 (5)4．试验操作 (5)4.1 试验检查与开机 (6)4.2 进入系统 (6)4.3 设置参数 (7)4.4 试验操作 (8)4.5 试验报告 (12)4.6 其他操作 (13)5．注意事项 (14)1．概述VIC-1.0电能质量测试分析仪是采用虚拟仪器技术和软测量技术的设计思想，能满足各种场合下交流供电系统对电能质量性能的测试分析要求。
通过对交流供电系统中三相交流电压、三相交流电流的测量分析，可以全面了解A、B、C三相交流电压和三相交流电流中所含的2-63次各次谐波的含有率、谐波幅值、总畸变率，以及各相有功功率、无功功率、功率因数、视在功率等情况。
具有高精度、多参数、功能完备、操作简单、维护量少等优点，可对交流供电系统中电能质量情况有一个全面准确的了解。
2．系统安装VIC-1.0电能质量测试分析仪具有的主要技术特点有：1.具有三相有功功率、三相无功功率、三相视在功率、三相功率因数的测量分析功能；2.具有对三相交流电流、三相交流电压进行频谱分析的功能；3.各输入信号的测量精度均满足0.2级表计精度要求；4.基于Windows 9x/NT/2000操作平台的全中文仿真仪表3D图形界面，人机交互接口友好，直观清晰，操作简单，使用灵活；5.软件功能完备，具有实时采集、记录保存、报告整理、输出打印等功能；6.信号采集存储空间大，存储时间长；7.实时性强，同步性好；8.各通道具有动态标度变换与非线性补偿功能；9.信号输入通道均具有完善的隔离与保护措施；10.具有高精度、高可靠性，抗电磁干扰能力强；11.采用自锁紧端子设计，使用方便、连接牢固，安全可靠；12.装置体积小，便于携带，外形美观，性价比高；13.硬软件系统具有相对独立性，延扩性好,升级方便，可接受用户定制；3．试验准备3.1 交流电压接线1）将供电系统的A、B、C三相交流电压分别输入到本测试分析仪交流的电压输入通道端子1、2、3中。
第一章概述1.1 综述理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的发展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。
在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。
负序和谐波严重影响了供电质量，它们首先影响了电力设备安全运行。
谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。
负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的安全稳定运行。
电能质量监测装置采用先进的32位DSP处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。
可实时监测电网的高达63次的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、功率因数、相移功率因数、有效值、正负序等电能质量指标。
1.2 装置功能特点电能质量在线监测装置，是我公司在研究总结国内外电能质量监测装置特点和实践经验基础上，严格按照国家颁布的相关技术标准，自主设计开发的新一代嵌入式电能质量在线监测产品。
1.2.1 装置特点装置硬件平台具有如下主要特点：1）采用Advantech公司32 位高性能PC104嵌入主板和TI 公司32 位DSP 为核心，具有强大的数据处理能力和逻辑、控制能力，核心硬件处于国内先进水平；2）采用国际先进的嵌入式实时操作系统作为软件平台，全部软件采用高级语言编程，保证了系统的高可靠性和高移植性；3）数据采集通道采用单通道单A/D 设计，每个通道独享一个16 位并行A/D，所有通道完全同步采样，精度更高、速度更快，且任何一路A/D 损坏都不影响其它通道数据的正常采集；4）大容量的存储空间，满足电能质量监测装置对数据存储的要求，实时数据掉电不丢失；5）采用了四层印刷电路板（PCB）和SMT 工艺、继电保护装置常用的”背插式”结构；1.2.2 装置功能装置除具有常规的电能质量稳态指标的监测外，还对电能质量的暂态扰动，主要是电压的骤升、骤降进行监测和记录，具有较强的实用性。
XD-EM II型电能质量监测仪使用说明书保定市迅达电气有限公司目录一、产品简介 (2)1、电能质量的概述 (2)2、电能质量在线监测装置的特点 (3)3、装置的主要功能 (3)4、电能质量监测装置测量方法 (4)5、主要技术指标 (8)6、电气性能及其它技术指标 (9)7、使用环境 (11)二、产品的使用 (11)1、面板及结构说明 (12)2、投运及操作 (12)3、远方通讯 (20)4、监测系统 (21)三、产品安装及接线 (21)1、安装示意图 (21)2、装置背板端子图及应用示意 (21)3、现场接线示意图 (24)四、维护与维修 (25)一、产品简介1、电能质量的概述近年来，随着我国电力事业的迅猛发展，电力系统的规模日益扩大，以往电能紧缺的问题已经逐步解决，但与此同时，有关电能质量的问题却日益紧迫地摆在了我们的面前。
电能质量的问题成为了现在电力行业面临的最为紧迫的课题。
随着电力电子技术广泛应用和电弧炉等冲击负荷以及电力机车等拖动负荷的日益增多，对于电力行业来说，要保持满足用户要求的电能质量变得越来越困难。
电力电子技术的广泛应用，在技术和经济上带来了一系列方便和效益的同时，也使电网谐波的含量大量增加。
电网谐波污染的日益严重，导致了电气设备的寿命缩短，网损加大，增加了电网发生谐振的可能性，使继电保护和自动装置不能正常动作或操作，导致仪表指示和电度计量不准以及计算机和通信受干扰等一系列重要问题。
电弧炉等大功率冲激负荷除了会造成严重的谐波污染之外，还是电压波动和闪变的重要原因。
电力机车等大功率的牵引负荷会造成三相不平衡。
有关电能质量问题的研究已经引起了各国电力工作者的高度重视。
我国开始对电能质量的研究的时间不长，但也取得了一定的进展，正在向国际标准靠拢。
国家技术监督局相继颁布了涉及电能质量八个方面的国家标准：《电能质量公用电网谐波》GB/T14549－93；《电能质量电压波动和闪变》GB/T 12326－2008；《电能质量三相电压不平衡度》GB/T15543－2008；《电能质量供电电压偏差》GB/T12325－2008；《电能质量电力系统频率偏差》GB/T15945－2008；《电能质量暂时过电压和瞬态过电压》GB/T18481－2001；《电能质量监测设备通用要求》GB/T 19862—2005《电能质量公用电网间谐波》GB/T24337－2009。
技术规范一、前言1、本招标文件提供的要求是最低限度的技术要求，所使用的标准和规范如与卖方所执行的标准发生矛盾时，按较高标准执行。
2、卖方所提供“大中型光伏电站移动检测平台电能质量监测装置”及内部元器件应符合国家相关标准及安全规范，卖方所提供的所有产品及技术文件除非在技术规格中另做规定外，均应使用相应的国际标准化组织标准/或其它先进国际标准。
3、如果卖方没有以书面形式对本技术规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，应在投标文件中以“对技术规范书的意见同规范书的差异”为标题的专门章节加以详细描述，并按附录A的格式填写。
二、项目介绍本装置应用于大中型光伏电站移动检测平台，满足大中型光伏电站现场检测的要求，可安装在光伏电站各监测点，组成区域电能质量监控网络，实时采集、监测、分析、输出监测点的所有电能质量参数，并以此为依据分析被测光伏电站电能质量是否达标。
检测平台的原理框图如下：图1大中型光伏电站移动检测平台电气框图此招标设备为电能质量监测装置及电能质量监测系统软件。
三、供货的相关要求1、供货范围：电能质量监测装置6台、电能质量监测系统软件一套，并包括相应辅助设备，由电能质量监测装置厂家负责调试后，整体交付。
2、要求卖方准时发货，货物在2010年月日前发到买方单位（南京市浦口高新技术开发区创业路1号），在买方单位检验合格后，买方出具验收报告。
3、要求供货商在提交投标文件时，提供设备的安装和电气接线图纸，并加以详细说明，以便买方单位进行装置的电气、配线设计工作。
4、要求设备满足长时间连续工作的检测要求。
5、设备的所有部件应是全新的、高质量的、没有缺陷的、并具有合理的设计和制造。
使用的材料应是适用的、长寿命、高可靠性、低损耗、少磨损和易调整的。
四、电能质量监测装置的要求4.1技术要求1）采样率：每周波512点及以上；2）数据存储深度能够达到一个月以上，无记录事件被遗忘；3）数据通信协议公开，在线实时监测数据满足刷新要求；离线存储数据带时间戳,存储格式开放，支持按时间段和数据类型的快速查询和提取4）支持GPS同步对时功能，典型同步精度为0.1ms；5）仪器回路数可以灵活配置，单台仪器能够提供对多个回路（每路至少包括3相电压和3相电流）的监测。
电能质量记录仪的使用注意事项电能质量记录仪是一种用于测量电网中电能质量参数的重要工具，它可以记录电压、电流、功率因数等多项参数，通过对电能质量的监测和分析，为提高电能质量、保障用电安全提供重要参考依据。
在使用电能质量记录仪时，有一些注意事项需要特别关注，本文将对其进行详细介绍。
1. 使用前的准备工作在使用电能质量记录仪前，首先需要进行一些准备工作，包括：1.1 了解被测电网情况在选择电能质量记录仪时，应根据实际需求选择合适的型号和规格，并了解被测电网的类型、电压等级、频率等信息，以确保所选设备能够满足测量需求。
1.2 校准仪器在使用前应对电能质量记录仪进行精确的校准，以确保测量精度和准确性。
1.3 确定测量点和测量时间在使用过程中应事先确定好测量点和测量时间，并对所测各项电能质量参数进行合理的分析和处理。
2. 使用时的注意事项在使用电能质量记录仪时，还需要注意以下几点：2.1 安装正确电能质量记录仪应安装在接近被测电器的位置，并与被测电器进行电气连接。
安装时应注意接线正确，以避免因接线错误导致的测量误差。
2.2 选择合适的测量模式在使用电能质量记录仪时，应根据实际需求选择合适的测量模式，包括单相、三相三线、三相四线等，以确保所测得的数据符合要求。
2.3 保持信号通畅在使用过程中，应确保电能质量记录仪与计算机或其他设备之间的信号通畅，以便及时读取、处理和分析测量数据。
2.4 防止干扰在进行数据采集过程中，应注意避免周围环境中的电磁干扰、振动等因素，以减小误差，确保测量数据的准确性和稳定性。
2.5 数据处理和分析在使用电能质量记录仪进行数据处理和分析时，应注意选取适当的分析方法和统计算法，并进行综合分析和汇总，以得出完整、准确的结果。
3. 保养和维护在使用电能质量记录仪过程中，还需要注意设备的保养和维护，包括：3.1 清洁设备记录仪应放在干燥、通风的环境下，定期进行清洁和检查，以保持设备的良好性能和稳定工作状态。
DATA-6220微功耗测控终端使用说明书唐山平升电子技术开发有限公司地址：河北省唐山市高新技术开发区庆北道37号73536187353627公司网址：目录第一章产品简介 (1)1.1概述 (1)1.2产品特点 (1)1.3产品功能 (1)1.4技术参数 (2)1.5产品外型 (3)1.6面板及接口说明 (3)1.6.1面板指示灯说明 (3)1.6.2按键使用方法及说明 (4)1.6.3内部接线端子说明 (4)1.7产品结构图 (5)1.8产品尺寸 (6)第二章产品安装前须知 (7)2.1概述 (7)2.2开箱 (7)2.3安装方法 (7)2.3.1安装所需工具 (7)2.3.2安装方式、安装尺寸及安装示意图 (8)2.3.3设备安装步骤 (9)第三章接口说明及接线方式 (12)3.1模拟量采集接口说明及接线方式 (12)3.1.1接口说明 (12)3.1.2接线说明 (12)3.2与脉冲表接线及参数设置 (13)3.2.1接口说明 (13)3.2.2接线说明 (13)3.3开关量采集接口说明及接线方式 (14)3.3.1接口说明 (14)3.3.2接线说明 (14)3.4与串口流量仪表接线及参数设置 (15)3.4.1接口说明 (15)3.4.2接线说明 (15)第四章模块的参数设置软件及使用 (16)4.1工具软件的安装步骤 (16)4.2工具软件的应用 (19)4.2.1软件连接 (19)4.2.2设备调试 (21)第五章远程维护 (28)5.1远程升级 (28)5.1.1概述 (28)5.1.2远程升级 (28)5.2远程参数设置 (30)第六章增强型功能 (31)6.1耗电监测分析 (31)6.1.1剩余电量显示 (31)6.1.2剩余上报次数 (31)6.2唤醒、上报监测 (31)6.2.1耗电异常报警 (31)6.2.2唤醒、上报异常报警 (31)6.2.3自动清除异常报警 (31)6.3增强型人机交互 (31)6.3.1一键采存报 (31)6.3.2按键打开蓝牙 (31)6.3.3设参直接输入密码 (31)6.3.4快速退出编辑界面 (31)6.4关机模式 (32)6.4.1进入关机模式 (32)6.4.2退出关机模式 (32)第七章常见问题解决方法 (33)版权声明：本使用说明书包含的所有内容均受版权法的保护，未经唐山平升电子技术开发有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载，并不得以任何形式传播。
DEP-620/HP系列电能质量监测装置使用说明书V1.00编写:宋雪丰周静审核:胡大良朱一峰批准:吴天明上海申瑞电力科技股份有限公司扬州华平电力设备有限公司二零零六年十二月目录1. 概述DEP-620/HP系列网络型电能质量监测装置是以当前的国际电力和通讯产业最新成果为依托，在广泛借鉴了国内外同行现有的技术和经验，并在技术上进行了很多大胆的创新后，倾力打造的新一代全以太网产品。
由于遵循了开放、先进、可靠、统一的设计理念，产品广泛适合于对变电站、电厂以及大型厂矿企业的电能质量进行全面、实时的监测。
DEP-620/HP系列网络型电能质量监测装置，均采用了以当前国际上最为流行的32位超低功耗ARM处理机为统一的硬件平台，并采用了相同的嵌入式实时多任务操作系统、相同的设计原则，所以这些产品的使用方法完全相同，大大简化了用户的学习过程。
电能质量监测装置系统软件采用面向对象的设计原则，分层分布式设计，各种功能设计成独立的组件，除了基本的电压、频率测量功能外，还具有电压、频率偏差测量，2~50次谐波测量，间谐波测量，电压波动和闪变测量以及这些指标的统计功能，对于月统计报表保存时限长达120月(10年)，对于周报表保存时限长达270周（大于5年），对于日报表保存时限长达1100天（大于3年）。
当用于监测线路的电能质量时，还可提供线路电流2~50次谐波测量和间谐波测量。
DEP-620/HP系列网络型电能质量监测装置还可支持黑匣子记录功能，支持对三相电压有效值和频率快达0.1秒的高速采样和记录。
DEP-620/HP系列提供不同功能配置的产品，用户可根据自己的需求，根据具体应用灵活选择。
备注：本说明书说明的系统特点和技术指标，对各种网络型电能质量监测装置都有效。
本说明书介绍各项功能的使用方法，某些装置可能不具备某些功能，详见后面具体装置的功能表。
2. 主要技术特点1.统一的硬件平台主CPU采用了当前国际上最为流行的32位超低功耗ARM处理机，具有强大的运算能力和通信能力；采用高速高精度同步AD技术；双以太网，10M/100M自适应。
串口支持RS232/RS485/RS422等方式。
遥信输入、遥测输入都有2层隔离，保证了硬件系统的安全、可靠。
2.统一的软件平台优秀的软件平台是系统稳定的基础。
本系统采用高性能、模块化的商用嵌入式实时多任务操作系统，它通过了FAA（美国民用航空）、FDA（美国医疗）认证，应用遍及航天、航空、工控等领域，其高性能和高稳定性已得到世界所公认。
本系统采用面向对象的设计原则，分层分布式设计，各种功能模块设计成相互无关的独立组件，各功能模块并发运行，相互之间只通过消息和实时数据库联系，一个功能模块故障不会影响其它功能模块。
所有功能模块都是可裁减的，以达到最高效率。
3.电磁兼容：四级（最严酷等级），可在各种恶劣环境下使用4.双以太网每个装置都配有两个以太网（10M/100M自适应）。
组网时，每个装置都以双以太网方式直接接入系统，这样整个系统没有公用装置，是真正的多主结构，具有最高的实时性。
5.高可靠性本系统采用了多项技术，保证了装置的高可靠性。
独特的软件看门狗和硬件看门狗共同监视技术，最大限度的保证系统安全。
主CPU板采用多层板设计、贴装技术，可以提高抗干扰能力和稳定性。
6.高精度本系统采用了高速同步的高精度AD，同时选用高精度互感器和优秀的算法，因此具有极高的精度。
正常使用时可达到0.2级的测量精度。
7.维护方便每个装置配有液晶显示器，配有常用字字库，采用类似window式界面，可以方便直观地在装置上查看各种实时数据、设置通讯参数、进行系统设置等操作。
用户可以自由编辑液晶图形界面，以显示一次接线图和各种数据。
本系统配有功能强大的系统维护软件，界面友好直观，可以很方便的对所有装置进行监视、控制，实现各种操作功能。
3. 技术指标3.1 交流模拟量输入（1）数量：装置最多可接入两条母线的六路电压，和两条线路的六路电流。
（2）测量范围：交流电压 0 - 120V （45-60Hz）交流电流 0 – 6 A （45-60Hz）（3）其它：当应用于双母线接线方式时，可以通过检测线路刀闸位置自动选择每条线路对应的母线电压。
3.2 电能质量测量内容（1）三相电压、电流的基波有效值、基波功率、频率的测量（2）三相电压、电流的2~50次谐波测量（3）2~20次谐波有功、无功测量（4）三相电压、电流的间谐波测量（5）三相电压、电流总谐波畸变率的测量和统计（6）三相电压、电流各次谐波含有率的测量和统计（7）三相电压偏差、不平衡度、频率偏差的测量和统计（8）三相电压波动和闪变的测量和统计（9）三相电压有效值和频率的高速采样和记录3.3 存储深度（1）统计数据存储深度：对于月统计报表保存时限长达120月(10年)，对于周报表保存时限长达270周（大于5年），对于日报表保存时限长达1100天（大于3年）（2）黑匣子记录存储深度：电压频率高速记录功能需要大容量内存支持，当配置1G容量的SD卡时，装置约可保存时间间隔为0.1秒的三相电压幅值和频率累计大于45天的曲线数据；电压偏差、频率偏差、电压不平衡度、短时闪变与电压波动、长时闪变这些曲线数据可以存储100天。
3.4 开关量采集（遥信/脉冲量输入/数字量）（1）用途：可用于采集断路器、隔离开关、接地刀闸等对象的状态量。
（2）电压：每个开关量都采用220V直流电压输入。
3.5 通讯功能（1）以太网：波特率： 10MBPS或100MBPS接口方式：标准RJ45 或光纤协议： TCP/IP、UDP（2）串口：波特率： 300、600、1200、2400、4800、9600BPS数据位： 8位、7位、6位、5位可选。
停止位： 1位、1.5位、2位可选。
校验位：无校验、偶校验、奇校验可选。
流控制：无3.6 对时功能装置具有软件通讯对时功能及硬件GPS天文钟对时功能两种方式。
3.7 液晶与键盘每个装置都配有液晶和一个键盘，配有常用字字库，通过它们可以设置装置的基本参数、可以查看各种实时数据、可以设置系统时钟以及进行控制操作等。
3.8 自检本系统具有全面的自检功能，自检到芯片，包括程序存储器、数据存储器、串行EEPROM、AD、控制输出回路等，进行定时监测，发现问题，会自动记录相应的系统信息。
3.9 测控指标（1）电压、电流测量精度：0.2%（2）功率、功率因数测量精度：0.5%（3）频率偏差测量精度：0.002Hz（4）电压偏差测量精度：0.2%（5）三相电压不平衡测量精度：0.2%（6）三相电流不平衡测量精度：0.5%（7）谐波、间谐波测量精度：符合GB/T14549-1993中附录D中的B级要求（8）闪变测量精度：5%（9）电压波动测量精度：5%（10）电压频率实时记录最小间隔： 0.1秒（11）系统平均无故障间隔时间（MTBF） 50000h3.10 电磁兼容指标各项指标均达到最严酷等级：四级静电放电符合GB/T17626-4-2 4级快速瞬变符合GB/T17626-4-4 4级冲击（浪涌）符合GB/T17626-4-5 4级工频电磁场符合GB/T17626-4-8 4级振荡波符合GB/T17626-4-12 4级3.11 其它指标（1）电源要求交流电源：220V±20% 频率 50Hz直流电源：110V或220V ±20%（2）整机最大功耗（不含I/O）：正常工作时不大于10W。
（3）存储要求：SD卡容量不小于1GByte（4）整机尺寸5U、1/3宽（5）整机重量：整机重量不大于5KG（6）环境条件工作温度： -25℃-55℃相对湿度： 5%-95% 无凝露储存温度： -40℃-80℃（7）其它指标符合：GB/T19862-2005 《电能质量监测设备通用要求》4. 装置功能与设置4.1 DEP-620/HP系列电能质量监测装置功能总览表。
实时数据监测的是各个指标的实时变化情况；统计数据分统计报表和监测报表，统计报表针对整个统计时段（1天、1周或1月）的数据进行统计，不区分是否越限，数据取A 、B 、C 相最大值；监测报表针对整个统计时段（1天、1周或1月）内发生越限的数据进行统计，数据区分A 、B 、C 相。
4.2 电网频率的高精度测量装置内部配置大容量FPGA 芯片，正常时同时对两段母线的六个电压的频率进行测量。
为保证测量精度，装置在模拟信号的前端提供了一个25~80Hz 带通滤波器，再经过信号放大整形和施密特迟滞处理，最后由装置内部高达4MHz 的测频时钟来进行频率测量。
为进一步提高测量精度，装置在电网电压稳定时，每段母线的频率取三相频率的平均值，而在发生电压波动时，装置自动选用电压最接近额定值的那一相频率测量值作为母线频率。
4.3 基波、谐波和间谐波测量装置内部配置有高精度12通道同步AD 芯片，并通过FPGA 控制进行高速采样，采样密度为每周波128点。
一般情况下，装置可最多配置六个电压和六个电流同步采样通道。
通过对每通道（电压或电流）每次连续8个周波的FFT 运算，实时计算出各通道基波和2~50次谐波分量，以及0.125~49.875次间谐波分量。
并利用各次谐波分量，进一步计算各次谐波含有率和总畸变率。
在维护软件的配合下，装置将同时提供1~50次谐波柱状分析图,从而对各次谐波的含有量分配有一个非常感性的认识。
4.4 电压波动和闪变测量4.4.1. 电压波动电压幅值在一定范围内(通常为额定值的90%～110%) 有规律或随机地变化, 称为电压波动。
电压波动值为电压均方根值的两个相邻的极值之差、常以其额定电压N U 的百分数表示其相对百分值，即max min ()/*100%N V U U U ∆=-按国标要求每10分钟保存一个电压波动记录，取10分钟内电压波动(装置内部0.5s 计算一次电压波动值)的95%概率大值连同该10分钟时间段结束的时刻构成一条完整的电压波动记录；4.4.2. 电压闪变电压闪变的衡量指标主要短时间闪变严重度stP 和长时间闪变严重度ltP ，分别定义为：5010311.008.028.00657.00525.00314.0P P P P P P st ++++=式中1.0P ,1P ,3P ,10P ,50P 分别为瞬时闪变视感度S(t)超过0.1%,1%,3%,10%,50%时间比的k P 值。
S(t)：瞬时闪变视感度，闪变强弱的瞬时值随时间变化的一系列值。
kP ： 某一瞬时视感度S(t)值在整个检测时间段内所占比313,1∑==Nk kst lt PNP式中k st P ,:为第k 次所测量的st P值 N :2小时每隔10分钟所测的stP 值的个数。
装置可在线直接测量评估瞬时闪变、短时闪变和长时间闪变。
