检验报告保定四方三伊电气有限公司本仪器可测量电力谐波、频率、三相不平衡度、电压偏差等电能质量各项指标。
产品名称:电能质量监测仪产品型号:SF DZ-3序列号:检验日期:环境温度:0~40℃环境湿度:≤90%检验依据:GB/T 19862-2005 电能质量监测设备通用要求检测用仪器:标准功率源FLUKE6100A ,XD-5超低频信号发生器,美国产192-6.5位数字电压表、中国哈尔滨电表厂产D76-0.1级电流表一、基波检验60V、120V工频电压信号;将仪器分别输入50HZ电流输入:50mA、1A、2A、3A工频电流信号其结果如下:二、谐波含有率检验:(1)谐波电压检测用谐波电压发生器为仪器输入信号,仪器显示谐波电压与输入值比较结果如下:注:表中当输入谐波电压含有率 <1% 时,允许误差为绝对误差,当输入谐波含有率≥1% 时,允许误差为相对误差。
由表中可以看出,实测值与输入值比较,误差满足GB/T 19862-2005中规定的允许误差要求。
注:表中当输入谐波电压含有率 <1% 时,允许误差为绝对误差,当输入谐波含有率≥1% 时,允许误差为相对误差。
(2)谐波电流检测:用谐波电流发生器为仪器输入信号,仪器显示谐波电流与输入值比较结果如下:由表中可以看出,实测值与输入值比较,误差满足GB/T 19862-2005中规定的允许误差要求。
注:表中当输入谐波电流含有率<3%时,允许误差为绝对误差,当输入谐波含有率≥3%时,允许误差为相对误差。
由表中可以看出,实测值与输入值比较,误差满足GB/T 19862-2005中规定的允许误差要求。
注:表中当输入谐波电流含有率<3%时,允许误差为绝对误差,当输入谐波含有率≥3%时,允许误差为相对误差。
三、频率偏差四、三相不平衡度检验员:。
电能质量检测报告电能质量对于现代社会的稳定运行至关重要。
随着电子设备的普及和社会电力需求的增加,保障电能质量成为一个迫切的任务。
因此,电能质量检测报告的编制和执行显得尤为重要。
首先,电能质量检测报告的编制需要进行科学的测量和分析工作。
通过使用专业的仪器设备,例如电压表、功率因数表等,对电力系统进行全面的检测。
若在电网中出现电压波动、频率偏移、谐波等问题,可以通过检测仪表来记录这些不正常的情况。
此外,综合多个设备的测试结果,分析数据收集到的时间、地点、电压范围、功率因数等相关信息,得出一个客观、准确的检测报告。
其次,电能质量检测报告的编制还需要包括对检测结果的解读和分析。
通过对检测数据的统计和分析,我们可以得到一些结果。
例如,我们可以得出电网中的电压波动频率和幅度,以及频率偏移量等指标。
分析这些指标,可以判断电能质量是否满足国内或国际的相关标准,以及是否对设备的正常运行产生影响。
同时,通过与历史数据的对比,可以判断电网中电能质量的趋势和变化。
此外,电能质量检测报告还应该包括对问题出现原因的分析和建议。
通过研究检测报告中出现的问题,并结合实地勘测和相关设备的信息,可以找出问题的根源。
例如,电网中的谐波问题可能是由于电力设备的谐波产生引起的,因此,在报告中可以提出相应的解决方案,如增加滤波器、调整电力设备的连接方式等。
通过这些建议,可以对电网的质量进行改进,并提供技术支持来消除或减少电能质量问题的发生。
最后,在编制电能质量检测报告时,应该考虑到报告的应用价值和实际意义。
在报告中,我们可以展示一些与电能质量相关的统计数据和图表。
例如,我们可以绘制电力负荷随时间的变化曲线,以及谐波频率和幅度随时间的变化曲线等。
通过这些数据的可视化展示,可以更直观地反映电能质量的变化趋势和影响因素,有利于相关决策和改进工作的推进。
总之,电能质量检测报告是保障电力系统稳定运行的重要工具。
通过合理的测量和分析,编制出客观、准确的报告,并提出相应的解决方案,可以有针对性地解决电能质量问题。
电能质量在线监测装置试验报告铭牌:
二、试验结果:
一、频率(输入电压,允许误差
二、基波电压(允许误差%)
三、基波电流(允许误差 %)
四、电压不平衡度(允许绝对误差%)
五、电流不平衡度(允许绝对误差%)
六、谐波电压
基波电压: UN=谐波含量设定(Uh=%UN, A级允许误差 %UN)
基波电压: UN=谐波含量设定(Uh=3%UN, A级允许误差5%Uh)
七、谐波电流
基波电流: IN= 谐波含量设定(Ih=1%IN, A级允许误差%IN)
基波电流: IN=谐波含量设定(Ih=3%IN, A级允许误差5%Ih)
八、电压闪变(允许误差5%)
九、性能检测
十、功能检査。
有关电能质量监测装置的研究报告有关电压暂降问题的研究报告摘要:随着现代电力负荷对动态电压质量问题的敏感及敏感设备比重的增加,电压暂降已成为影响用户连续正常见电的重要故障之一。
因此,对电能暂降问题加以探讨,并采取切实有效的保护措施,避免发生电能暂降现象,以满足国民经济对电能的正常需求具有十分重要的现实意义。
关键词:电能质量;电压暂降;暂降危害;保护原则1引言供电电压有效值在短时间内突然下降又回升恢复的现象,称之谓电压暂降,也称为电压跌落,其中短时断电是指电压有效值快速降低到接近于零,然后又回升恢复的现象。
在电网中这种现象的持续时间大多为0.5周波(10ms)~1 s。
美国电气与电子工程师协会(IEEE)将电压暂降(voltage sag)定义为电压有效值快速下降到额定值(Un)的90%~10%,然后回升到正常值附近;而国际电工委员会(IEC)则将电压暂降(voltage dip)定义为下降到额定值的90%~1%,持续时间均规定为10ms~lmin[1~2]。
在多数相关文献中,电压暂降属于两维的电磁热动,即电压值(残压或暂降深度)和时间(持续时间),如下图所示:电压暂降深度定义为电压额定值与电压暂降过程中残压的差值。
电压暂降持续时间是指供电系统中某点电压跌落到低于暂降起始阀值的时刻与该点恢复到暂降结束阀值的时刻之间的时间。
据统计,在欧美发达工业国,由电压暂降和短时断电引起电力用户对供电企业的投诉占全部投诉的80%以上,因此这个问题很早就引起关注。
2电压暂降的起因分析引起电压暂降的原因一般是由于流经系统电源阻抗的电流突然增大,导致阻抗分压变大,从而引起公共供电点的电压骤降。
电力系统中发生短路、大型电机的启动、雷击、开关操作、变压器以及电容器组投切等都会导致电压暂降的发生。
其中,引起电压暂降的主要原因是短路故障、大型电机的启动、雷击和变压器的投切[3]。
(1) 短路故障引起的电压暂降。
当系统短路时,故障点间的距离的不同,会致使各母线出现不同程度的电压暂降,且发生概率最大。
简易电能质量监测装置目录一、系统设计方案及原理图 (3)1.1 设计要求 (3)1.2设计思想 (3)二、系统硬件设计 (5)2.1信号波一周期采样点数的确定 (5)2.2 电路设计图 (5)2.2.1 移相电路 (5)2.2.2 整形电路 (5)2.2.3 采样电路 (6)2.2.4 总电路图 (7)2.3电路分析 (7)3 软件设计 (8)3.1 主程序流程图 (8)3.2各子程序流程图 (8)4 系统测试 (14)4.1测试仪器及测量方法 (14)4.2测试结果及分析 (14)5结束语 (15)参考文献 (15)附录 (16)程序附录1: (16)摘要:本简易电能质量检测装置由单片机控制模块,电源模块,信号变换与处理模块等构成。
c8051F020为主控单片机,它能准确的完成同时对一路工频交流电的频率、电压有效值、电流有效值、有功功率、无功功率、功率因素等进行测量。
通过软件对输入电压信号进行实时采样。
系统调试时,用函数发生器输出正弦电压信号作为交流信号的电压信号输入,此电压信号经自制的移向电路相后代表同一路信号的电路信号输入。
关键词:电能质量单片机工频交流电一、系统设计方案及原理图1.1 设计要求1、测量交流输入电压有效值频率:50Hz;测量范围:100~500V;准确度:±0.5%。
2、测量交流输入电流有效值频率:50Hz;测量范围:10~50A;准确度:±0.5%。
3、测量有功功率P(单位为W)、无功功率Q(单位为var)、视在功率S(单位为V A)及功率因数PF(功率因数为有功功率与视在功率之比)。
有功功率、无功功率、视在功率准确度:±2%;功率因数显示格式:0.00~0.99。
4、在交流电压、交流电流、有功功率、无功功率、视在功率的测试过程中,能够记录它们的最大值和最小值。
1.2设计思想通过分析题目,本检测装置主要有主控制器模块、显示模块、按键模块和信号变换与处理模块等组成。

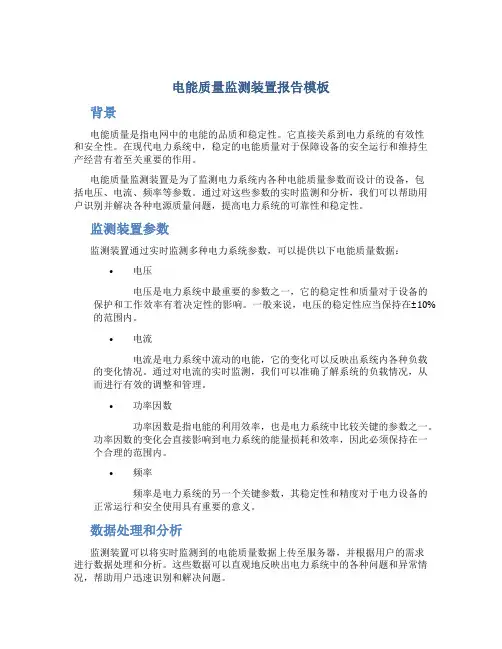

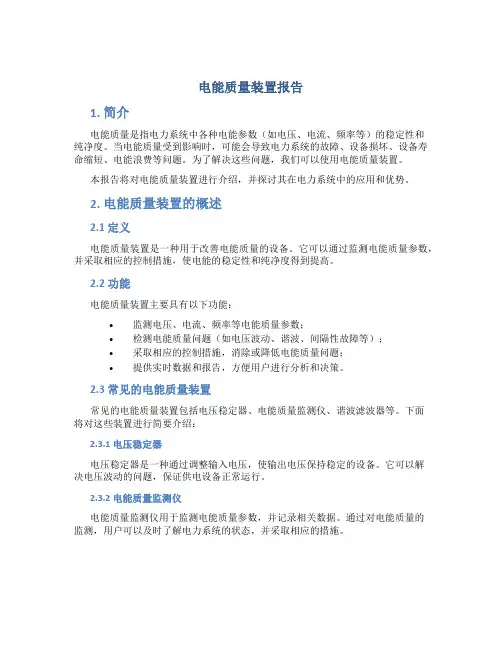

电能质量监测装置报告模板背景电能质量是指电网中的电能的品质和稳定性。
它直接关系到电力系统的有效性和安全性。
在现代电力系统中,稳定的电能质量对于保障设备的安全运行和维持生产经营有着至关重要的作用。
电能质量监测装置是为了监测电力系统内各种电能质量参数而设计的设备,包括电压、电流、频率等参数。
通过对这些参数的实时监测和分析,我们可以帮助用户识别并解决各种电源质量问题,提高电力系统的可靠性和稳定性。
监测装置参数监测装置通过实时监测多种电力系统参数,可以提供以下电能质量数据:•电压电压是电力系统中最重要的参数之一,它的稳定性和质量对于设备的保护和工作效率有着决定性的影响。
一般来说,电压的稳定性应当保持在±10%的范围内。
•电流电流是电力系统中流动的电能,它的变化可以反映出系统内各种负载的变化情况。
通过对电流的实时监测,我们可以准确了解系统的负载情况,从而进行有效的调整和管理。
•功率因数功率因数是指电能的利用效率,也是电力系统中比较关键的参数之一。
功率因数的变化会直接影响到电力系统的能量损耗和效率,因此必须保持在一个合理的范围内。
•频率频率是电力系统的另一个关键参数,其稳定性和精度对于电力设备的正常运行和安全使用具有重要的意义。
数据处理和分析监测装置可以将实时监测到的电能质量数据上传至服务器,并根据用户的需求进行数据处理和分析。
这些数据可以直观地反映出电力系统中的各种问题和异常情况,帮助用户迅速识别和解决问题。
例如,通过对电压、电流、功率因数、频率等数据的分析,我们可以诊断出以下几种电源质量问题:•电力波动电力波动是指电力系统中电压和电流的短暂波动,在一定程度上会损害电器设备的运行稳定性。
•电力失真电力失真是指电力系统中电压和电流的非正弦波形,常常会导致电器设备的故障并降低系统的运行效率。
•谐波污染谐波污染是指由于各种非线性负载,导致电力系统中出现频率高的电压或电流波形,其能量不仅会造成浪费,还会对其他设备产生干扰,影响设备的正常使用。

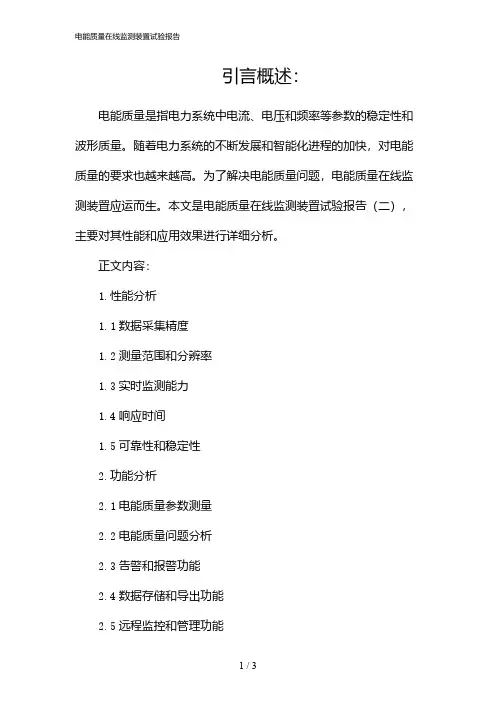

引言概述:电能质量是指电力系统中电流、电压和频率等参数的稳定性和波形质量。
随着电力系统的不断发展和智能化进程的加快,对电能质量的要求也越来越高。
为了解决电能质量问题,电能质量在线监测装置应运而生。
本文是电能质量在线监测装置试验报告(二),主要对其性能和应用效果进行详细分析。
正文内容:1.性能分析1.1数据采集精度1.2测量范围和分辨率1.3实时监测能力1.4响应时间1.5可靠性和稳定性2.功能分析2.1电能质量参数测量2.2电能质量问题分析2.3告警和报警功能2.4数据存储和导出功能2.5远程监控和管理功能3.应用效果3.1电能质量问题的准确诊断3.2电能质量问题的快速定位3.3电能质量问题的追踪和分析3.4电能质量问题的解决和优化3.5电能质量监测系统的运维和管理优化4.优缺点分析4.1优点4.1.1提高电能质量监测的准确性和实时性4.1.2快速定位和解决电能质量问题4.1.3提供全面的数据储存和导出功能4.1.4实现远程监控和管理4.1.5优化电能质量监测系统运维和管理4.2缺点4.2.1成本较高4.2.2对设备要求较高4.2.3需要专业人员进行安装和维护5.应用前景展望5.1智能电网建设对电能质量在线监测装置的需求5.2政策法规对电能质量在线监测装置的推动作用5.3技术创新对电能质量在线监测装置的发展影响5.4应用前景及市场机遇5.5未来发展趋势和挑战总结:电能质量在线监测装置是解决电能质量问题的一种重要手段,本文通过对其性能和应用效果的分析,可以认为该装置具有高精度、多功能和可靠稳定的特点。
尽管存在一些成本高和设备要求高的问题,但随着智能电网建设和技术创新的推进,电能质量在线监测装置的应用前景广阔,并且具有巨大的市场机遇。
未来,该装置将朝着更加智能化、高效化和便捷化的方向发展,同时也面临着一些挑战,需要不断提升和优化。
电能质量在线监测装置试验分析报告一、引言电能质量是指电力系统供电过程中电能的稳定性、可靠性和可控性等特性。
电能质量问题的存在不仅会影响到电力系统的正常运行,还会对用户的用电设备产生不良影响。
因此,对电能质量进行在线监测和分析具有重要意义。
本文对一种电能质量在线监测装置进行试验分析,并总结其可行性和优点。
二、试验目的本次试验的目的是验证电能质量在线监测装置的性能和功能,并分析其监测数据的准确性和可靠性。
三、试验方法本次试验使用了实际供电系统进行测试,并将电能质量在线监测装置安装在关键节点上。
试验过程中,采集了系统的电流、电压、功率因数等数据,并通过装置自带的软件进行实时监测和记录。
四、试验结果分析1.监测数据准确性通过与其他已知准确的设备进行比对,发现电能质量在线监测装置的监测数据基本精准无误。
在不同负荷情况下,监测装置能够准确检测到电流和电压的波形、频率和幅值等参数,并且能够对电能质量问题进行及时分析和定位。
2.数据传输可靠性试验过程中,监测装置的数据传输稳定可靠。
无论是通过有线还是无线方式传输数据,监测装置都能够保持良好的信号传输质量。
试验中,监测装置能够实时将数据传送给中心服务器进行处理和分析,确保监测数据的及时可用。
3.软件功能和操作界面电能质量在线监测装置配备了一套功能齐全的软件,并且操作界面友好易懂。
试验中,我们通过软件对监测装置进行了各种参数设置,并能够实时查看监测数据的变化趋势和分析结果。
软件不仅具有数据记录和保存功能,还能够生成各种图表和分析报告,为用户提供全面的数据支持。
五、结论本次试验结果表明,电能质量在线监测装置具有良好的性能和功能。
其监测数据准确可靠,传输稳定可靠,软件功能齐全,操作界面友好。
该装置有效地解决了电力系统中电能质量问题的在线监测和分析需求。
六、优点和应用前景1.装置具有高精度的监测功能,能够为电力系统运行提供实时、准确的数据支持。
2.数据传输稳定,能够保证监测数据的实时可用。
题目: 简易电能质量监测装置论文编号:参赛学校:参赛学生:指导教师:目录引言 (1)1方案论证与设计 (1)2原理分析与硬件电路图 (2)2.1升压部分电路图 (2)2.2整形部分电路图 (3)3软件设计与流程 (4)3.1理论分析与计算: (4)3.2程序流程图: (5)3.3主要程序分析: (6)3.3.1频率测量函数: (6)3.3.2相位差测量函数: (6)3.3.3ADC采集函数: (7)3.3.4计算函数:.............................. 错误!未定义书签。
4系统测试与误差分析 (10)4.1测试环境 (10)4.2测试仪器 (10)4.3测试方法.................................. 错误!未定义书签。
4.4测试结果和分析............................ 错误!未定义书签。
4.5误差产生原因分析 (11)5总结 (12)参考文献 (12)简易电能质量监测装置摘要:本简易电能质量监测装置由单片机主控制模块,电源模块、信号变换与处理模块和数据转换模块等构成,由c8051f020为主控单片机,它能准确的完成对一路交流工频电(有失真的正弦波)的频率、电压有效值、电流有效值、有功功率、无功功率、功率因数和谐波占有率的进行测量。
系统调试时,用函数信号发生器输出正弦电压信号作为交流信号的电压信号输入,此电压信号经过自制的移相电路移相后代表同一路信号的电流信号输入。
关键字:电能质量单片机工频交流电移相电路引言随着相位测量技术广泛应用于国防、科研、生产等各个领域,对相位测量的要求也逐步向高精度、高智能化方向发展,在低频范围内,相位测量在电力、机械等部门有着尤其重要的意义,对于电能质量监测,用传统的模拟指针式仪表显然不能够满足所需的精度要求,随着电子技术以及微机技术的发展,数字式仪表因其高精度的测量分辨率以及高度的智能化、直观化的特点得到越来越广泛的应用。
基于这些要求,我们设计并制作了基于c8051f020单片机为核心的简易电能质量监测装置。
1方案论证与设计全系统用c8051f020单片机作全局控制,从信号发生器模拟工频交流电(正弦波信号),通过硬件比较器,模拟出方波电压、电流信号,再通过PCA捕捉两个波形,计算出两波形的相位差以及频率。
同时,另输出电压和电流的正弦信号,通过PCA 捕捉波形计算电压、电流有效值以及在lcd12864上显示出电压和电流的波形曲线。
然后再根据有效值和相位再进行计算有功功率P、无功功率Q、视在功率S及功率因数PF。
在lcd1602上显示。
本系统的优点在于成本低廉,减少硬件,并满足电压输出精度。
2原理分析与硬件电路图根据题目要求,通过升压、移向电路,输出电压、电流的正弦信号,再通过单片机的ADC对模拟信号进行每个周期64个点的采样,通过ADC转换成数字信号后通过单片机的运算,计算出有效值,并把每周期64个点的曲线显示在液晶显示屏LCD12864上。
同时,通过整形电路把电压、电流的正弦型号整形为方波信号,然后接入单片机不同的i\o口进行相位和频率的测量,并计算尺相位差。
2.2升压移相部分电路图2.2整形部分电路图3软件设计与流程3.1理论分析与计算根据题目要求,通过硬件中的移相电路和整形电路,将工频交流电信号移相成电流和电压正弦型号,整形为电流和电压的等效方波信号,再通过c8051f020 AD的采集算出相位差和频率,再通过相位差和频率计算出电流电压的有功功率、无功功率、视在功率等参数,并记录它们的最大值、最小值。
应用取点法,采集波形显示的相应点,在lcd12864上显示出来。
具体的公式如下面所示频率f: f=1/T T=50HZ功率因数PF:PF=P/S有功功率P:P=IUCOSφ (W) △t波形相位差无功功率Q: Q=I*U*sinφ (var)视在功率S:S=UI (VA)谐波的含有率: HRUn =Un/U1*100% HRIn=In/I1*100%谐波的有效值:傅里叶函数分析谐波公式: u(wt)=a0+∑(ancosnwt+bnsinnwt)3.2程序流程图3.3主要程序分析3.3.1频率测量函数通过定时器上升沿触发启动定时器0开始计数、定时器1开始计时,通过几下接下来的10个周期所用的时间,计算出频率,此方法经过验证精确度已经达到了题目的拓展部分的要求,函数程序如下:void fre(void){TR1=1;while(TL1<1);TR0=1;while(TL1<11);TR0=0;TR1=0;temp=counter0*65536+TH0*256+TL0;temp/=24002864.18747;freq=10/temp;cycle=1/freq;}3.3.2相位差测量函数通过PCA0的中断计算电压和电流整形后的方波信号上升沿的时差,然后通过函数计算出两个信号的相位差供下面计算使用:void PCA0(void) interrupt 9{if(CF==1){CF=0;counter2++;}if(CCF0==1){CCF0=0;temp1=counter2*65536+PCA0CPH0*256+PCA0CPL0;}if(CCF1==1){CCF1=0;temp2=counter2*65536+PCA0CPH1*256+PCA0CPL1;}}/*********************************************************************** ************************************************************************/ void phase(void){temp=(temp1-temp2)/24002864.18747;phase_dif=(temp*freq*2-0.001)*3.1415926;//CR=0;}3.3.3ADC采集函数通过定时器2的工作方式的选择,捕捉电压、电流的正弦波信号,每个周期采集64个点,并计算出最大值最小值。
void ADC0_Convert (unsigned char ain0_i){double vmax,vmin,imax,imin,vpt=0.0,ipt=0.0;unsigned char i;temp3=0.0,temp4=0.0;TR2=1;for(i=0;i<63;i++){AMX0SL = ain0_i;AD0INT = 0; // 清除ADC转换完成标志while (AD0INT==0); //等待ADC0转换完成,这里也可以采用中断的方式读取//if(ain0_i==2){adc0_buff0[i] = ADC0H;adc0_buff0[i] = adc0_buff0[i]*256 + ADC0L;ain0_i+=1;}AMX0SL = ain0_i;AD0INT = 0; // 清除ADC转换完成标志while (AD0INT==0); //等待ADC0转换完成,这里也可以采用中断的方式读取//if(ain0_i==3){adc0_buff1[i] = ADC0H;adc0_buff1[i] = adc0_buff1[i]*256 + ADC0L; //读取ADC0的值ain0_i-=1;}}TR2=0;vmax=adc0_buff0[0];vmin=vmax;imax=adc0_buff1[0];imin=imax;for(i=0;i<63;i++){temp3=(adc0_buff0[i]/4095.0*VREF0-1.50)*(adc0_buff0[i]/4095.0*VREF0-1.50);if(vmax<adc0_buff0[i]) vmax=adc0_buff0[i];if(vmin>adc0_buff0[i]) vmin=adc0_buff0[i];vpt+=temp3;temp4=(adc0_buff1[i]/4095.0*VREF0-1.50)*(adc0_buff1[i]/4095.0*VREF0-1.50);if(imax<adc0_buff1[i]) imax=adc0_buff1[i];if(imin>adc0_buff1[i]) imin=adc0_buff1[i];ipt+=temp4;}U=sqrt(vpt/64);Uma=vmax/4095.0*VREF0-1.50;Umi=vmin/4095.0*VREF0-1.50;I=sqrt(ipt/64);Ima=imax/4095.0*VREF0-1.50;Imi=imin/4095.0*VREF0-1.50;}3.3.4计算函数通过上面得到的频率、相位差等数据计算电压有效值、电流有效值、有功功率、无功功率、功率因数等。
void power_count(void){unsigned char i;double temp4=0.0,temp5=0.0;ptemp=U*I;pa=(adc0_buff0[0]/4095.0*VREF0-1.50)*(adc0_buff1[0]/4095.0*VREF0-1.50);pi=pa;Sma=pa*pa*cos(phase_dif)*cos(phase_dif)+pa*pa*sin(phase_dif)*sin(phase_dif);Smi=Sma;for(i=0;i<63;i++){temp3=(adc0_buff0[i]/4095.0*VREF0-1.50)*(adc0_buff1[i]/4095.0*VREF0-1.50);temp4=temp3*cos(phase_dif);temp5=temp3*sin(phase_dif);if(pa<temp3) pa=temp3;if(pi>temp3) pi=temp3;if(Sma<(temp4*temp4+temp5*temp5))Sma=(temp4*temp4+temp5*temp5);if(Smi>(temp4*temp4+temp5*temp5)) Smi=(temp4*temp4+temp5*temp5);}}4系统测试与误差分析4.1测试环境时间:2011年7月26日温度:28C4.2测试仪器(1)多功能数字万用表(2)数字示波器(3)c8051f020单片机实验板(4)自制移相、整形硬件电路(6)函数发生器4.3测试方法用函数型号发生器产生正弦信号作为工频交流电的电压信号波输入,此电压信号经移相电路移相后作为同一路电路的电流信号输入,经采样送单片机处理后显示在lcd12864上,将显示各数值同函数信号发生器的输出值和示波器的数值进行比较,计算出各数值的误差值。
