上海磐川光电科技有限公司激光定位灯产品说明书激光定位灯（镭射定位灯）专业术语：激光定位灯又称：镭射定位灯,红光定位灯,红光投线仪,红光对刀仪,红外线定位灯,红外线定位仪,红光一字线定位灯,红光点状定位灯,红光十字线定位灯,一字镭射灯,十字镭射灯等产品特点优点：*智能反馈控制电路；*高效透过率光学系统；*低功耗，高效能光功率输出；*性能稳定，一致性好，使用寿命长；应用领域：包装机械、SMT/电路板，石材机械，木工机械，纺织服装机械，金属锯床的对刀、标线、定位、对齐等激光产品特点及工业用途：激光的发射具有普通光所不具有的特点：单色性好、相干性好、方向性好以及高亮度。

利用其激光的定向性好和高亮度，性能稳定、体积小、使用安装便捷等优点，广泛应用于工业检测、工业机械、数控设备、电动工具、工程施工、建筑装璜、印刷、纺织服装、切割焊接等领域的激光定位、激光标线、激光水平、激光垂准、激光指示仪以及激光娱乐照明等.利用，各种板材切割成型机、石材机械、木工机械、金属锯床、包装机械的对刀、放线、服装类（缝纫机、裁剪机、自动手动断布机、开袋机、套结机、拉布机、印花机、钉扣机、铆钉机、啤机）、激光笔等产品中，方便快捷、直观实用、易于安装、稳定可靠。

可以提高工作效率，降低人力和生产时间的成本，提高工作精确度。

产品应用售后服务产品提供一年质保，三年保修。

我们全体员工愿真诚地为您提供周到专业的服务。

欢迎用户提供宝贵的改进意见技术支持上海磐川光电科技有限公司上海市浦东新区成山路2222号6#大楼六层电话：+86-21-50786780 传真：+86-21-68366296 E-mail:sales@使用注意事项1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；2）激光器中半导体激光管属静电敏感器件，应遵守相关的静电防护规定。

测试和使用环境应保证没有静电；3）电源线请勿用力拽拉；4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压53V或<3V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；7）激光器人为损坏或私自拆开激光器后不予保修。

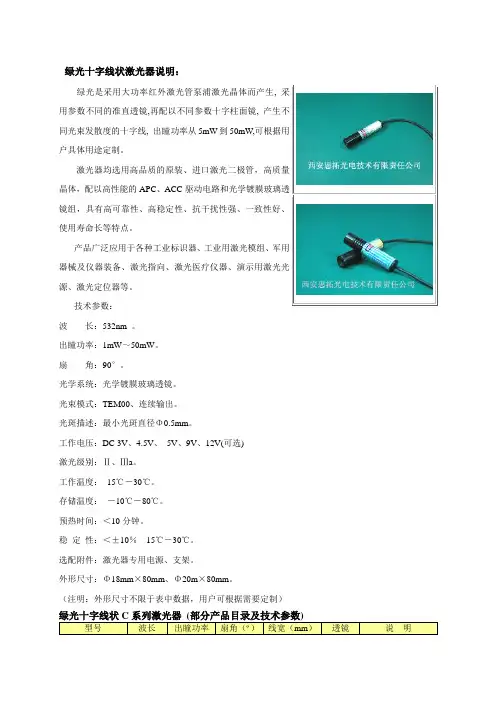

绿光十字线状激光器说明：
绿光是采用大功率红外激光管泵浦激光晶体而产生, 采
用参数不同的准直透镜,再配以不同参数十字柱面镜, 产生不
同光束发散度的十字线, 出瞳功率从5mW到50mW,可根据用
户具体用途定制。

激光器均选用高品质的原装、进口激光二极管，高质量
晶体，配以高性能的APC、ACC驱动电路和光学镀膜玻璃透
镜组，具有高可靠性、高稳定性、抗干扰性强、一致性好、
使用寿命长等特点。

产品广泛应用于各种工业标识器、工业用激光模组、军用
器械及仪器装备、激光指向、激光医疗仪器、演示用激光光
源、激光定位器等。

技术参数：
波长：532nm 。

出瞳功率：1mW～50mW。

扇角：90°。

光学系统：光学镀膜玻璃透镜。

光束模式：TEM00、连续输出。

光斑描述：最小光斑直径Φ0.5mm。

工作电压：DC 3V、4.5V、5V、9V、12V(可选)
激光级别：Ⅱ、Ⅲa。

工作温度：15℃―30℃。

存储温度：－10℃―80℃。

预热时间：＜10分钟。

稳定性：＜±10％15℃―30℃。

选配附件：激光器专用电源、支架。

外形尺寸：Φ18mm×80mm、Φ20m×80mm。

（注明：外形尺寸不限于表中数据，用户可根据需要定制）
绿光十字线状C系列激光器(部分产品目录及技术参数)
型号波长出瞳功率扇角（º）线宽（mm）透镜说明
附注：可按客户要求定做特殊要求产品。

在肿瘤患者 中 ７ ０ ％至 ８ ０ ％ 需 要 接 受 放 射 治 三 维 激光 束 的 交点 与 等 中 心点 重 合 的原 理 ，使 患
疗 ，它 在 肿 瘤 治 疗 过 程 中起 到举 足 轻 重 的 作 用 。 者 肿 瘤 治疗 中心 与 加速 器 等 中心 重合 实 现 精确 治
不仅要求三维激光线的交点与等中心点重合还要求在整个治疗的范围内三条垂直激光线应形成2个正交平面并且这2个面的投影与准直器0向上两条相对的水平激光线应呈现以机架等中心点为高度的一水平面即平行度并要求各个位置的误差05mm68中国医疗器械信息chinamedicaldeviceinformation设备管理equipmentmanagement激光定位灯的安装与调试
要 求 三维 激 光 线 的交 点 与 等 中心 点 重 合 ，还 要 求 点 为 高度 的一 水平 面 （ 即平行 度 ） ，并要 求各 个位
在整个治疗的范围内，三条垂直激 光线应形成 ２ 置的误差 ±０ ． ５ ａ ｒ ｍ。
Ｃ ｈ ｉ ｎ ａ Ｍｅ ｄ ｉ ｃ ａ ｌ Ｄ ｅ ｖ ｉ ｃ ｅ Ｉ ｎ ｆ ｏ ｒ ｍａ ｔ ｉ ｏ ｎ ｆ 中国医疗器械信息 ‘ ６ ７
医 用直 线 加 速 器机 房 的定 位激 光 灯 在肿 瘤 放 射 治 疗 的 目的 。本 文主 要 是 介绍 医用 直 线加 速 器机 房
疗 中的作 用 通 过 体外 标 记 来帮 助 治疗 摆 位 ，利用 定 位激 光灯 的安 装 与调试 。
１． 激 光 定 位 灯 的 技 术 要 求 。
个 影 子 ，用 记号 笔 在墙 上 确 定 出十 字 中心 的 位置 ， 心） ，然 后 观 察 两 边 激 光 灯 。标 准 状 态 应 该 是 激 即为 激 光灯 横 灯 （ 双 灯激 光 灯 中上 面 的一 个 ）的 光 从 一个 灯 发 出通 过 等 中心 刚好 照 到对 面 的激 光 安装 位 置 ，用 激 光灯 对 好这 个 位置 后 标记 好 膨 胀 灯上 ，如 果 不对 ，可通 过 调节 平 移旋 钮 移 动激 光 螺 丝 的 安 装 位 置 。 在 另 一 方 向上 则 将 机 头 打 到 灯 位 置 ，然 后再 调 节倾 角 螺钉 ，直 到达 到 标 准状

十字线激光器原理
十字线激光器是一种使用激光技术的测量和定位工具，它通常生成一个十字形的光线，用于在水平和垂直方向提供精确的定位参考。

下面是十字线激光器的基本原理：
1.激光发射：十字线激光器内部包含一个激光发射器，该发射器通
常使用半导体激光二极管来产生激光束。

激光的特性包括单色性、相干性和定向性，使其非常适合进行精确定位。

2.光学元件：激光束通过内部的光学元件，例如透镜和反射镜，以
确保激光的方向和形状符合设计要求。

这些元件有助于形成横向和纵向的十字线。

3.分束器：分束器是一个光学元件，用于将激光束分为水平和垂直
两个方向，形成十字形。

这通常是通过使用棱镜或反射镜来实现的。

4.调整和校准：十字线激光器通常具有调整和校准机制，以确保生
成的十字线准确无误。

这可以包括调整光学元件的位置、控制激光的强度和方向，以及确保十字线的交叉点在需要的位置。

5.电源和控制：十字线激光器需要一个电源供应激光发射器，并可
能包含一些控制装置，例如开关、亮度调节和模式切换。

这些控制装置允许用户根据需要调整和操作激光器。

6.应用领域：十字线激光器常用于建筑、测量、室内装修、木工等
领域，用于提供准确的水平和垂直参考线，以辅助工作的进行。

十字线激光器利用激光技术和精密的光学元件，通过分束和调整生成可见的十字形光线，为定位、测量和标记提供了高度精确的工具。
