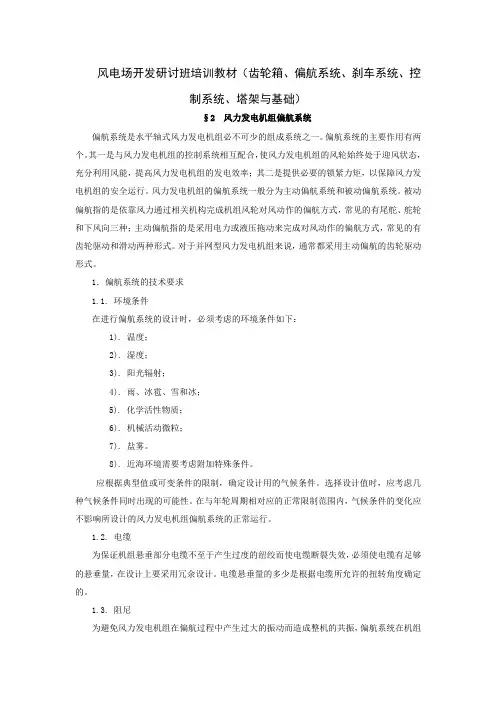

风电场开发研讨班培训教材（齿轮箱、偏航系统、刹车系统、控制系统、塔架与基础）§2 风力发电机组偏航系统偏航系统是水平轴式风力发电机组必不可少的组成系统之一。
偏航系统的主要作用有两个。
其一是与风力发电机组的控制系统相互配合，使风力发电机组的风轮始终处于迎风状态，充分利用风能，提高风力发电机组的发电效率；其二是提供必要的锁紧力矩，以保障风力发电机组的安全运行。
风力发电机组的偏航系统一般分为主动偏航系统和被动偏航系统。
被动偏航指的是依靠风力通过相关机构完成机组风轮对风动作的偏航方式，常见的有尾舵、舵轮和下风向三种；主动偏航指的是采用电力或液压拖动来完成对风动作的偏航方式，常见的有齿轮驱动和滑动两种形式。
对于并网型风力发电机组来说，通常都采用主动偏航的齿轮驱动形式。
1．偏航系统的技术要求1.1. 环境条件在进行偏航系统的设计时，必须考虑的环境条件如下：1). 温度；2). 湿度；3). 阳光辐射；4). 雨、冰雹、雪和冰；5). 化学活性物质；6). 机械活动微粒；7). 盐雾。
8). 近海环境需要考虑附加特殊条件。
应根据典型值或可变条件的限制，确定设计用的气候条件。
选择设计值时，应考虑几种气候条件同时出现的可能性。
在与年轮周期相对应的正常限制范围内，气候条件的变化应不影响所设计的风力发电机组偏航系统的正常运行。
1.2. 电缆为保证机组悬垂部分电缆不至于产生过度的纽绞而使电缆断裂失效，必须使电缆有足够的悬垂量，在设计上要采用冗余设计。
电缆悬垂量的多少是根据电缆所允许的扭转角度确定的。
1.3. 阻尼为避免风力发电机组在偏航过程中产生过大的振动而造成整机的共振，偏航系统在机组偏航时必须具有合适的阻尼力矩。
阻尼力矩的大小要根据机舱和风轮质量总和的惯性力矩来确定。
其基本的确定原则为确保风力发电机组在偏航时应动作平稳顺畅不产生振动。
只有在阻尼力矩的作用下，机组的风轮才能够定位准确，充分利用风能进行发电。

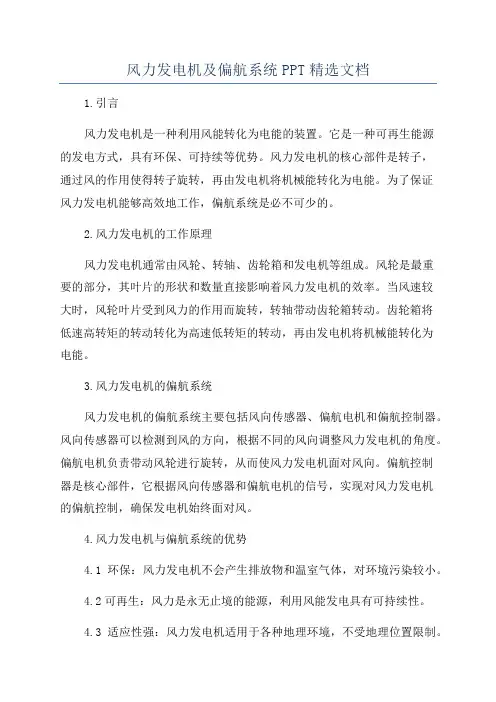

风力发电机及偏航系统PPT精选文档1.引言风力发电机是一种利用风能转化为电能的装置。
它是一种可再生能源的发电方式，具有环保、可持续等优势。
风力发电机的核心部件是转子，通过风的作用使得转子旋转，再由发电机将机械能转化为电能。
为了保证风力发电机能够高效地工作，偏航系统是必不可少的。
2.风力发电机的工作原理风力发电机通常由风轮、转轴、齿轮箱和发电机等组成。
风轮是最重要的部分，其叶片的形状和数量直接影响着风力发电机的效率。
当风速较大时，风轮叶片受到风力的作用而旋转，转轴带动齿轮箱转动。
齿轮箱将低速高转矩的转动转化为高速低转矩的转动，再由发电机将机械能转化为电能。
3.风力发电机的偏航系统风力发电机的偏航系统主要包括风向传感器、偏航电机和偏航控制器。
风向传感器可以检测到风的方向，根据不同的风向调整风力发电机的角度。
偏航电机负责带动风轮进行旋转，从而使风力发电机面对风向。
偏航控制器是核心部件，它根据风向传感器和偏航电机的信号，实现对风力发电机的偏航控制，确保发电机始终面对风。
4.风力发电机与偏航系统的优势4.1环保：风力发电机不会产生排放物和温室气体，对环境污染较小。
4.2可再生：风力是永无止境的能源，利用风能发电具有可持续性。
4.3适应性强：风力发电机适用于各种地理环境，不受地理位置限制。
偏航系统的优势主要体现在以下几个方面：4.4提高发电效率：偏航系统可以根据风向调整风力发电机的角度，使其始终面对风，提高发电效率。
4.5保护风力发电机：偏航系统可以防止风力发电机受到侧风和切向风的损害，延长其使用寿命。
5.结论风力发电机及其偏航系统是一种有效利用风能的装置，具有环保、可再生等优势。
风力发电机通过将风能转化为电能，为社会提供清洁和可持续的能源。
而偏航系统的作用在于提高风力发电机的效率和保护其安全运行。
未来，风力发电机及其偏航系统的发展将会更加完善和成熟。
