风力发电机组偏航系统详细介绍

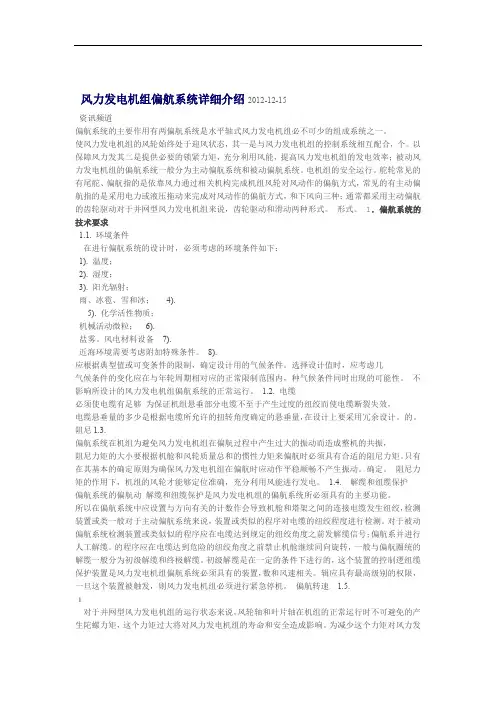

风力发电机组偏航系统详细介绍2012-12-15资讯频道偏航系统的主要作用有两偏航系统是水平轴式风力发电机组必不可少的组成系统之一。

使风力发电机组的风轮始终处于迎风状态，其一是与风力发电机组的控制系统相互配合，个。

以保障风力发其二是提供必要的锁紧力矩，充分利用风能，提高风力发电机组的发电效率；被动风力发电机组的偏航系统一般分为主动偏航系统和被动偏航系统。

电机组的安全运行。

舵轮常见的有尾舵、偏航指的是依靠风力通过相关机构完成机组风轮对风动作的偏航方式，常见的有主动偏航指的是采用电力或液压拖动来完成对风动作的偏航方式，和下风向三种；通常都采用主动偏航的齿轮驱动对于并网型风力发电机组来说，齿轮驱动和滑动两种形式。

形式。

1．偏航系统的技术要求1.1. 环境条件在进行偏航系统的设计时，必须考虑的环境条件如下：1). 温度；2). 湿度；3). 阳光辐射；雨、冰雹、雪和冰；4).5). 化学活性物质；机械活动微粒；6).盐雾。

风电材料设备7).近海环境需要考虑附加特殊条件。

8).应根据典型值或可变条件的限制，确定设计用的气候条件。

选择设计值时，应考虑几气候条件的变化应在与年轮周期相对应的正常限制范围内，种气候条件同时出现的可能性。

不影响所设计的风力发电机组偏航系统的正常运行。

1.2. 电缆必须使电缆有足够为保证机组悬垂部分电缆不至于产生过度的纽绞而使电缆断裂失效，电缆悬垂量的多少是根据电缆所允许的扭转角度确定的悬垂量，在设计上要采用冗余设计。

的。

阻尼1.3.偏航系统在机组为避免风力发电机组在偏航过程中产生过大的振动而造成整机的共振，阻尼力矩的大小要根据机舱和风轮质量总和的惯性力矩来偏航时必须具有合适的阻尼力矩。

只有在其基本的确定原则为确保风力发电机组在偏航时应动作平稳顺畅不产生振动。

确定。

阻尼力矩的作用下，机组的风轮才能够定位准确，充分利用风能进行发电。

1.4. 解缆和纽缆保护偏航系统的偏航动解缆和纽缆保护是风力发电机组的偏航系统所必须具有的主要功能。

风力发电机及偏航系统引言：风力发电是一种利用风能将其转化为电能的发电方式。

它是一种环保、可再生的能源，可以帮助减少对传统化石燃料的依赖，并减少排放。

风力发电机是风力发电的核心设备，而偏航系统是确保风力发电机能够高效运行的关键部件。

本文将从风力发电机的原理、构造和工作原理以及偏航系统的功能、原理和优化等方面进行阐述，以帮助读者更好地理解风力发电机及偏航系统的工作原理与应用。

一、风力发电机1.原理2.构造3.工作原理当风力吹过风力发电机的叶片时，叶片产生升力，并形成一个扭转力矩。

这个扭转力矩通过轴传递给发电机，进而带动发电机转子旋转。

转子内部的磁场与绕组相互作用，产生感应电动势，从而产生电能。

二、偏航系统1.功能偏航系统是风力发电机中的重要部分，其主要功能是使风力发电机始终面向风向，以利用风能的最大化。

偏航系统可以通过调整发电机的方向来适应风的变化，确保叶片始终相对于风的方向。

2.原理偏航系统通常由风向传感器、控制器和驱动器等组成。

风向传感器负责感知风的方向，控制器根据风向数据和预设参数进行判断和计算，驱动器则通过调整发电机的方向来控制风力发电机的偏航。

3.优化为了提高风力发电系统的效益，偏航系统的优化也尤为重要。

通过采用更先进的风向传感器、控制算法和驱动器技术，可以提高偏航系统的准确性和响应速度，进而提高风力发电机的发电效率。

结论：风力发电机及偏航系统是风力发电的重要组成部分，其工作原理和优化对风力发电系统的效益起到至关重要的作用。

理解和掌握风力发电机及偏航系统的原理和应用，对于推广和应用风力发电具有重要的指导意义。

随着技术的不断进步，风力发电的效率和可靠性将继续提升，为可持续发展和环境保护做出积极贡献。

4.3 偏航系统偏航系统是风力发电机组特有的伺服系统，是风力发电机组电控系统必不可少的重要组成部分。

它的功能有两个：一是要控制风轮跟踪变化稳定的风向；二是当风力发电机组由于偏航作用，机舱内引出的电缆发生缠绕时，自动解除缠绕。

风力机偏航的原理是通过风传感器检测风向、风速，并将检测到的风向信号送到微处理器，微处理器计算出风向信号与机舱位置的夹角，从而确定是否需要调整机舱方向以及朝哪个方向调整能尽快对准风向。

当需要调整方向时，微处理器发出一定的信号给偏航驱动机构，以调整机舱的方向，达到对准风向的目的。

风力机发电机组的偏航系统是否动作，受到风向信号的影响，而偏航系统及其部件的运行工况和受力情况也受到地形状况影响。

本章主要阐述偏航控制系统的功能、原理、以及影响偏航系统工作的一些确定的和不确定的因素。

4.3.1 偏航系统的工作原理偏航系统的原理框图如图4-11 所示，工作原理为：通过风传感器将风向的变化传递到偏航电机控制回路的处理器里，判断后决定偏航方向和偏航角度，最终达到对风目的。

为减少偏航时的陀螺力矩，电机转速将通过同轴联接的减速器减速后，将偏航力矩作用在回转体大齿轮上，带动风轮偏航对风。

当对风结束后，风传感器失去电信号，电机停止工作，偏航过程结束。

图4-11 偏航系统硬件设计框图4.3.1 偏航控制系统的功能偏航控制系统主要具备以下几个功能：（1）风向标控制的自动偏航；（2）人工偏航，按其优先级别由高到低依次为：顶部机舱控制偏航、面板控制偏航、远程控制偏航；（3）风向标控制的90°侧风；（4）自动解缆；4.3.2 偏航系统控制原理风能普密度函数为：432222||1K i W i W S S V ωφωππφ=⎡⎤⎛⎫⎢⎥+ ⎪⎢⎥⎝⎭⎣⎦（1） 其中，1()2i i ωω=-⋅∆，风波动频率；ω∆—积分步长；K S —表面张力因数； φ—风波动范围因数；W V —平均风速。

平均风速W V 附近的瞬时风速()Wv t 为：1()2co s()n W i i i v t t ωφ==⋅+∑（2）对于时变量i 而言，i φ为自由独立变量，0<i φ<2π，n 为积分步长数量。

风力发电机组偏航系统原理及维护UP77/82 风电机组偏航控制及维护目录1、偏航系统简介2、偏航系统工作原理3、偏航系统控制思想4、偏航系统故障5、偏航系统维护偏航系统简介偏航系统功能使机舱轴线能够跟踪变化稳定的风向；当机舱至塔底引出电缆到达设定的扭缆角度后自动解缆。

风向标风向标的接线包括四根线,分别是两根电源线,两个信号我们实际的线和两根加热线；目前每台机组上有两个风向标；风向标的N指向机尾；偏航取一分钟平均风向。

偏航系统结构4个偏航电机偏航刹车片10个偏航内齿圈塔筒偏航大齿圈侧面轴承偏航轴承内摩擦的滑动轴承系统；内齿圈设计。

偏航驱动电机：数量：4个对称布置,由电机驱动小齿轮带动整个机舱沿偏航轴承转动,实现机舱的偏航；内部有温度传感器,控制绕组温度偏航电子刹车装置,偏航齿轮箱：行星式减速齿轮箱偏航小齿轮偏航编码器绝对值编码器,记录偏航位置；偏航轴承齿数与编码器码盘齿数之比；左右限位开关,常开触点；左右安全链限位开关,常闭触点；偏航刹车片数量：10个液压系统偏航刹车控制；偏航系统未工作时刹车片全部抱闸,机舱不转动；机舱对风偏航时,所有刹车片半松开,设置足够的阻尼,保持机舱平稳偏航；自动解缆时,偏航刹车片全松开。

偏航润滑装置偏航轴承润滑150cc/周偏航齿轮润滑50cc /周用量3：1润滑周期16分钟/72小时偏航润滑油泵启动间隔时间：36H 偏航润滑油泵运行时间：960s偏航系统工作原理偏航系统原理由四个偏航电机与偏航内齿轮咬合,偏航内齿轮与塔筒固定在一起,四个偏航电机带动机舱转动。

偏航电机由软启动器控制。

偏航软启动器软启动器使偏航电机平稳启动；晶闸管控制偏航电机启动电压缓慢上升,启动过程结束时,晶闸管截止；限制电机起动电流。

偏航软起动器工作时序图1.主控给出软起使能EN命令；2.软起内部启动工作继电器READY接点闭合；3.启动初始电压30%Un；4.启动时间10s5.内部旁路继电器TOR接点闭合,晶闸管控制截止。

风力发电机组偏航系统详细介绍一、引言随着可再生能源的快速发展，风力发电成为了新兴的清洁能源选择之一、风力发电机组的偏航系统是其核心组成部分之一，它能够使风力发电机组在不同风向下旋转，实现最大风能有效利用。

本文将详细介绍风力发电机组偏航系统的原理、构成和工作过程。

二、原理1.风向感知：通过风速传感器和风向传感器，实时感知风的强度和方向。

2.控制系统：根据风向传感器的反馈信息，计算出偏航控制参数，并传递给执行机构。

3.执行机构：根据控制系统的指令，调整风轮的朝向，使其与风向保持一致。

三、构成1.传感器：风力发电机组偏航系统中的传感器主要包括风速传感器和风向传感器。

风速传感器用于感知风的强度，而风向传感器则用于感知风的方向。

2.控制系统：控制系统是风力发电机组偏航系统的核心部分，主要包括控制算法和控制器。

控制算法根据风向传感器的反馈信息计算出偏航控制参数，而控制器则将这些参数传递给执行机构。

3.执行机构：执行机构负责调整风力发电机组的朝向，使其与风向保持一致。

常见的执行机构包括偏航控制器、偏航电机等。

四、工作过程1.感知风向：风力发电机组偏航系统通过风向传感器感知风的方向。

2.计算控制参数：根据风向传感器的反馈信息，控制算法计算出偏航控制参数。

3.传递控制参数：控制器将计算得到的偏航控制参数传递给执行机构。

4.调整朝向：执行机构根据控制参数的指令，调整风力发电机组的朝向，使其与风向保持一致。

5.持续监测：风力发电机组偏航系统持续监测风的方向，根据实时的风向信息进行调整，实现持续稳定的发电。

五、总结风力发电机组偏航系统是风力发电的关键技术之一，它能够在不同风向下实现最大风能有效利用。

本文详细介绍了风力发电机组偏航系统的原理、构成和工作过程。

通过合理的感知、计算和调整机制，风力发电机组能够始终面向风向，实现高效稳定的发电效果。

随着风力发电技术的不断发展，风力发电机组偏航系统也将不断完善，为可再生能源的发展做出更大的贡献。

风力发电机偏航系统的组成一、引言风力发电机是一种利用风能转化为电能的装置，风力发电机偏航系统是指控制风力发电机转向风向的系统。

它的主要作用是保持风力发电机转子始终朝向风的方向，以最大化风能的捕捉效率。

1. 偏航控制器：偏航控制器是风力发电机偏航系统的核心部件。

它负责监测风向和风速，并根据设定的参数来控制偏航动作。

通常采用微处理器或PLC来实现控制逻辑，具备高精度和高可靠性。

2. 风向传感器：风向传感器用于测量风的方向，通常采用风向风速传感器。

它能够快速准确地感知风的方向，并将信号传输给偏航控制器，以便偏航控制器做出相应的调整。

3. 偏航驱动装置：偏航驱动装置是将偏航控制器的指令转化为实际的偏航动作的装置。

常见的偏航驱动装置有液压驱动装置和电动驱动装置两种。

液压驱动装置通过控制液压缸的伸缩来实现偏航动作，而电动驱动装置则通过电机驱动来实现。

4. 偏航传动系统：偏航传动系统用于传递偏航动作到风力发电机的转向机构。

它通常由传动轴、传动链条或传动皮带等组成，能够将偏航驱动装置产生的动力传递给转向机构，使风力发电机实现转向。

5. 转向机构：转向机构是风力发电机偏航系统的关键部件，它承担着将偏航动作传递给风力发电机转子的任务。

常见的转向机构有齿轮转向机构、液压转向机构和电动转向机构等。

它能够将来自偏航传动系统的动力转化为适合风力发电机转子转向的动力。

6. 控制信号传输系统：控制信号传输系统用于将偏航控制器发出的控制信号传输给偏航驱动装置。

常见的控制信号传输系统有导线传输系统、无线传输系统和光纤传输系统等。

它能够实现远程控制和监测，提高风力发电机的可靠性和安全性。

三、总结风力发电机偏航系统是风力发电机的重要组成部分，它通过偏航控制器、风向传感器、偏航驱动装置、偏航传动系统、转向机构和控制信号传输系统等组件的相互配合，实现风力发电机转向风向的功能。

只有保持风力发电机始终朝向风的方向，才能最大化地捕捉风能，提高发电效率。

风力发电机组偏航系统偏航系统的功能是驱动风轮跟踪风向的变化，使其扫掠面始终与风向垂直，以最大限度地提升风轮对风能的捕获能力。

偏航系统位于塔架和主机架之间，一般由偏航轴承、偏航驱动装置、偏航制动器、偏航计数器、纽缆保护装置、偏航液压装置等几个部分组成，结构简图如图2-17所示，包含外齿驱动[图2-17（a）]和内齿驱动[图2-17（b）]两种形式。

当风向改变时，风向仪将信号传输到控制装置，控制驱动装置工作，小齿轮在大齿圈上旋转，从而带动机舱旋转使得风轮对准风向。

机舱可以两个方向旋转，旋转方向由接近开关进行检测。

当机舱向同一方向偏航的角度达到700°（根据机型设定）时，限位开关将信号传输到控制装置后，控制机组快速停机，并反转解缆。

偏航驱动装置可以采用电动机驱动或液压马达驱动，制动器可以是常闭式或常开式。

常开式制动器一般是指有液压力或电磁力拖动时，制动器处于锁紧状态；常闭式制动器一般是指有液压力或电磁力拖动时，制动器处于松开状态。

采用常开式制动器时，偏航系统必须具有偏航定位锁紧装置或防逆传动装置。

图2-17 偏航系统结构简图1.偏航轴承偏航轴承的轴承内、外圈分别与机组的机舱和塔体用螺栓连接。

轮齿可采用内齿或外齿形式。

内齿形式是轮齿位于偏航轴承的内圈上，啮合受力效果较好，结构紧凑；外齿形式是轮齿位于偏航轴承的外圈上，加工相对来说比较简单。

具体采用哪种形式应根据机组的具体结构和总体布置进行选择。

偏航齿圈结构简图如图2-18所示。

（1）偏航齿圈的轮齿强度计算方法参照DIN3990—1970《圆柱齿轮和圆锥齿轮承载能力的计算》和GB 3480—1997《渐开线圆柱齿轮承载能力计算方法》及GB/Z 6413.2—2003《圆柱齿轮、锥齿轮和准双曲面齿轮胶合承载能力计算方法：第2部分》进行计算。

在齿轮的设计上，轮齿齿根和齿表面的强度分析，应使用以下系数：图2-18 偏航齿圈结构简图＞1.0；对轮齿齿根断裂强1）静强度分析。

风电机组偏航系统
偏航系统是指风力发电机组在风向变化时保持一定的航向，使风电机
组的发电效率达到最优。

偏航系统由控制系统和驱动系统组成，它是指整
个风电机组的调节系统，它的作用是在自动把叶片中小的旋转和转向偏转
加以调节，以期达到最佳发电效果。

偏航系统的控制系统通常由一个传感器、一个控制器和一个两轴俯仰
控制器组成，控制器的逻辑由传感器收集的信息传输给俯仰控制器，从而
实现叶片旋转和偏转的自动控制。

驱动系统是指叶片旋转时的驱动机构，由驱动电机和传动机构组成，
它接受控制器传来的舵角控制信号，进而控制驱动电机的运行，实现叶片
的自动偏转。

另外，偏航系统还需要安装一个或者多个传感器，用以检测风向变化
并将信息传递给控制器，以便根据当前的风向变化对叶片进行相应的调节。

传感器的工作原理是检测风向，通过磁力计、陀螺仪或者红外传感器，将
信息传递给控制器，从而实现叶片的自动偏转和调节。

风力发电机组偏航系统的结构与作用风力发电机组偏航系统的结构与作用偏航系统是一个随动系统，风向仪将采集的信号传送给机舱柜的PLC的I/O板，计算10分钟平均风向，与偏航角度绝对值编码器比较，输出指令驱动四台偏航电机（带失电制动），将机头朝正对风的方向调整，并记录当前调整的角度，调整完毕电机停转并启动偏航制动。

偏航控制系统框图如下图所示：下文将对偏航控制系统的各机构进行分析：1、风速仪风力发电机组应有两个可加热式风速计。

在正常运行或风速大于最小极限风速时，风速计程序连续检查和监视所有风速计的同步运行。

计算机每秒采集一次来自于风速仪的风速数据；每10min计算一次平均值，用于判别起动风速和停机风速。

测量数据的差值应在差值极限1.5m/s以内。

如果所有风速计发送的都是合理信号，控制系统将取一个平均值。

2、风向标风向标安装在机舱顶部两侧，主要测量风向与机舱中心线的偏差角。

一般采用两个风向标，以便互相校验，排除可能产生的误信号。

控制器根据风向信号，起动偏航系统。

当两个风向标不一致时，偏航会自动中断。

当风速低于3m/s时，偏航系统不会起动。

3、扭揽开关扭缆开关是通过齿轮咬合机械装置将信号传递PLC进行处理和发出指令进行工作的。

除了在控制软件上编入调向记数程序外，一般在电缆处安装行程开关，当其触点与电缆束连接，当电缆束随机舱转动到一定程度即启动开关。

以国内某知名公司生产的1.5MW风机为例，当机身在同一方向己旋转2转(720度)，且风力机不处在工作区域(即10分钟平均风速低于切入风速) 系统进入解缆程序。

解缆过程中，当风力机回到工作区域(即10分钟平均风速高于切入风速)，系统停止解缆程序，进入发电程序，但当机身在同一方向己旋转2.5转(900度)偏航限位动作扭缆保护，系统强行进入解缆程序，此时系统停止全部工作，直至解缆完成。

当风速超过25 m/s时，自动解缆停止。

自动解除电缆缠绕可以通过人工调向来检验是否正常。

风力发电偏航控制系统汇总摘要：本文档将对风力发电偏航控制系统进行详细的汇总，包括系统的构成、工作原理、性能要求等方面的内容。

风力发电偏航控制系统是风力发电机组中的重要组成部分，对于保持风轮与风向的最佳角度，稳定发电功率起着至关重要的作用。

本文档将从理论分析到实际应用，全面介绍风力发电偏航控制系统的相关知识。

1.系统的构成风力发电偏航控制系统主要由风向传感器、控制器、执行器和监控系统等组成。

风向传感器用于感知风向，控制器根据传感器反馈的信号对偏航控制进行调整，执行器负责实际控制风轮偏航角度，监控系统用于监测系统的运行状态并提供报警和故障诊断功能。

2.工作原理风力发电偏航控制系统的工作原理主要基于风力发电机组的功率曲线和风速传感器的信号。

控制器通过风速传感器实时监测风速，并根据预设的功率曲线确定最佳的偏航角度。

一旦风速超过或低于一些阈值，控制器便会调整偏航角度，以确保风轮能够以最佳的角度与风向对齐，从而最大限度地提高发电效率。

3.性能要求（1）动态响应：系统的动态响应能力决定了其对不同风速变化的适应性。

系统应具备较高的控制精度和快速的响应速度，以调整风轮的偏航角度。

（2）稳定性：系统应具备良好的稳定性，能够在不同工况下保持稳定的发电功率，避免频繁的调整和偏航角度的波动。

（3）可靠性：系统应具备较高的可靠性，能够在长时间运行中保持稳定的工作状态，并具备自动报警和故障诊断功能，及时处理可能的故障。

4.实际应用风力发电偏航控制系统已经被广泛应用于风力发电场中。

通过对风力发电机组的偏航角度进行控制，系统能够提高发电效率，降低机组的损耗，并延长设备的使用寿命。

在实际应用中，系统还需要根据不同的环境和工况条件进行优化调整，以满足更高的发电要求。

结论：风力发电偏航控制系统是风力发电机组中的关键技术之一，对于提高发电效率、实现可靠运行起着重要作用。

本文档对系统的构成、工作原理、性能要求和实际应用等方面进行了详细的汇总和介绍。
