驱动防滑转系统(ASR)

一文了解驱动轮防滑转调节技术（ASRTCSTRC）汽车在起步、加速或冰雪路面上行驶时，容易出现打滑现象。

这是因为汽车发动机传递给车轮的最大驱动力是由轮胎与路面之间的附着系数和地面作用在驱动轮上的法向反力的乘积（即附着力）决定的。

当驱动力超过附着力时，即驱动轮处在附着系数极低的路面，车轮就会打滑空转（即滑转）且无法前进，发动机输出的功率大部分消耗在车轮的滑转上，不仅浪费燃油、加速轮胎磨损，而且降低车辆的通过性能和机动能力。

虽然安装防滑链，使用雪地轮胎和带防滑钉的防滑轮胎等能够起到防滑转作用，但是实践证明，最有效的办法还是采用电子控制防滑转调节系统（ASR/TCS/TRC）。

驱动轮防滑转调节系统（ASR）一、驱动轮防滑转调节系统（ASR）概述汽车防滑转调节系统（ASR，Anti-Slip Regulation System）又称为加速滑移调节系统（Acceleration Slip Regulation System)，因为防止驱动轮滑转能够通过调节驱动轮的驱动力（牵引力）来实现，故又称为牵引力控制系统（TCS 或TRC，Traction Force Control System)。

驱动（轮）防滑系统（ASR）是车辆重要的主动安全技术之一，其功能是防止车辆在大加速度/低附着路面工况下轮胎过度滑转，提高车辆的安全性。

驱动轮防滑转调节系统ASR作用：在车轮开始滑转时，降低发动机的输出转矩来减小传递给驱动轮的驱动力，防止驱动力超过轮胎与路面之间的附着力（或通过增大滑转驱动轮的阻力来增大未滑转驱动轮的驱动力，使所有驱动轮的总驱动力增大），从而提高车辆的通过性。

汽车ASR控制效果图ASR与ABS密切相关，都是汽车的主动安全装置，两个系统通常同时采用。

ABS的作用是自动调节（增大或减小）制动力，防止车轮抱死滑移，提高汽车的制动性能；ASR的作用是维持附着条件，增大总驱动力，防止车轮抱死滑转，提高汽车的通过性。

二、驱动轮防滑转调节系统（ASR）基本原理驱动（轮）防滑系统是根据驱动轮和传动轮的转数来判定驱动轮是否发生打滑现象，进而抑制驱动轮转速的一种防滑控制系统，是一套基于ABS系统一起对有滑转趋势的驱动轮进行控制的系统。

ASR全称：Acceleration Slip Regulation -----驱动（轮）防滑系统。

它属于汽车主动安全装置。

又称牵引力控制系统防止车辆尤其是大马力车在起步、再加速时驱动轮打滑现象，以维持车辆行驶方向的稳定性。

ASR的作用:它的主要目的是防止汽车驱动轮在加速时出现打滑，（特别是下雨下雪冰雹路冻等摩擦力较小的特殊路面上，当汽车加速时将滑动率控制在一定的范围内，从而防止驱动轮快速滑动。

它的功能一是提高牵引力；二是保持汽车的行驶稳定。

行驶在易滑的路面上，没有 ASR的汽车加速时驱动轮容易打滑；如是后驱动的车辆容易甩尾，如是前驱动的车辆容易方向失控。

有A SR时，汽车在加速时就不会有或能够减轻这种现象。

在转弯时，如果发生驱动轮打滑会导致整个车辆向一侧偏移，当有ASR时就会使车辆沿着正确的路线转向;最重要的是车辆转弯时，一旦驱动轮打滑就会全车一侧偏移，这在山路上极度危险的，有ASR的车刚一般不会发生这种现象。

ASR的原理:ASR是ABS的升级版，它在ABS上加装可膨胀液压装置、增压泵、液压压力筒、第四个车轮速度传感器，复杂的电子系统和带有其自身控制器的电子加速系统。

在驱动轮打滑时ASR通过对比各轮子转速，电子系统判断出驱动轮打滑，自动立刻减少节气门进气量，降低引擎转速，从而减少动力输出，对打滑的驱动轮进行制动。

减少打滑并保持轮胎与地面抓地力的最合适的动力输出，这时候无论你怎么给油，在ASR介入下，会输出最适合的动力。

ABS与ASR的区别：ABS（Anti-lock Braking System）通常是由车轮转速传感器、制动压力调节装置、电子控制装置和ABS警示灯组成；ASR主要有TRC(驱动力控制系统)切换开关、TRC指示灯、TRC停止指示灯、副节气门执行机构，TRC制动力执行机构、TRC和ECU组成。

1、ASR与ABS虽然都是用来控制车轮相对地面的滑动，以使车轮与地面的附着力不下降，但ABS控制的是汽车制动时车轮的“拖滑”和保持汽车在制动过程中能够改变行驶方向，主要是用来提高制动效果和保证制动时的安全；而ASR是控制车轮的“滑转”，用于提高汽车起步、加速及在滑溜路面上行驶时的牵引力和确保行驶的稳定性。

子任务2驱动防滑控制系统(ＡＳＲ)故障检修
一、资讯
1.ASR有哪些作用？
2.驱动轮的滑转程度用滑转率S表示，其表达式为：，当时，滑转率s=0，车辆处于状态；当时，滑转率s=100%，车辆处于状态；当时，滑转率0＜s＜100%，车辆处于状态。

在各种路面上当滑转率或滑移率为左右时，附着系数达到最大值。

3.驱动轮防滑转控制方法有哪些？
4．ASR系统的基本组成如图所示，由传感器、电子控制模块(ECU)、执行器、驱动车轮制动器等组成，其传感器有、；执行器有、。

二、计划与决策
请根据检查ASR故障诊断与排除的方法和更换要求，确定所需要的工具，并对小组成员进行合理分工，制定详细的检查和更换计划。

1.需要的工具
2.小组成员分工
3.检查和维修计划计划
三、实施
1.情境模拟，角色扮演客户与服务顾问，进行接车环节演练。

2.环车检查，记录车辆基本信息：
车辆品牌型号：
车辆VIN号码：
车辆行驶里程：
车辆外观检查记录
3.初步检查
1）使用专用解码器读取故障码
专用解码器型号为：
故障码为：有何含义：2）读取数据流并记录
4.识读电路图，并画出与ASR相关的电路图
5.查找维修手册制定维修计划
6.整理工位
收回翼子板布和前格栅布，关闭发动机舱盖；收回五件套，清洁车辆、清洁地面卫生，处理废弃物。

四、评价
知识评价
1.现场问答题：
（1）ASR与ABS有什么异同？
（2）ASR的控制方式有哪些？
（3）描述ASR故障检修流程。

技能及素养评价。

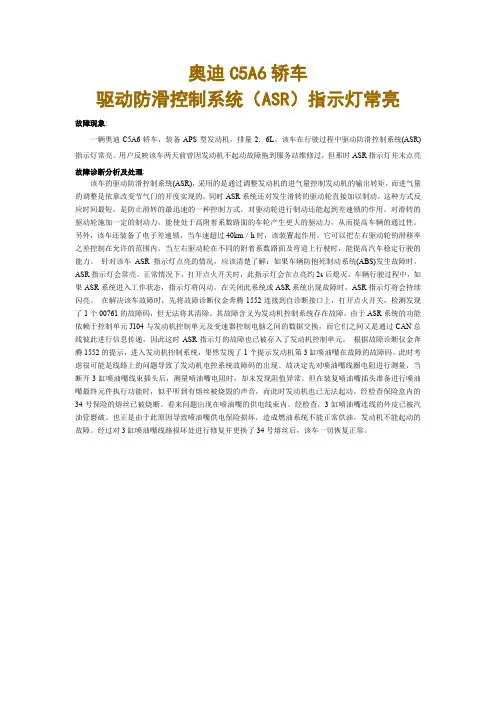

奥迪C5A6轿车驱动防滑控制系统（ASR）指示灯常亮故障现象:一辆奥迪C5A6轿车，装备APS型发动机，排量2．6L。

该车在行驶过程中驱动防滑控制系统(ASR)指示灯常亮。

用户反映该车两天前曾因发动机不起动故障拖到服务站维修过，但那时ASR指示灯并未点亮故障诊断分析及处理:该车的驱动防滑控制系统(ASR)，采用的是通过调整发动机的进气量控制发动机的输出转矩，而进气量的调整是依靠改变节气门的开度实现的。

同时ASR系统还对发生滑转的驱动轮直接加以制动。

这种方式反应时间最短，是防止滑转的最迅速的一种控制方式，对驱动轮进行制动还能起到差速锁的作用。

对滑转的驱动轮施加一定的制动力，能使处于高附着系数路面的车轮产生更大的驱动力，从而提高车辆的通过性。

另外，该车还装备了电子差速锁，当车速超过40km／h时，该装置起作用。

它可以把左右驱动轮的滑移率之差控制在允许的范围内。

当左右驱动轮在不同的附着系数路面及弯道上行驶时，能提高汽车稳定行驶的能力。

针对该车ASR指示灯点亮的情况，应该清楚了解：如果车辆防抱死制动系统(ABS)发生故障时，ASR指示灯会常亮。

正常情况下，打开点火开关时，此指示灯会在点亮约2s后熄灭。

车辆行驶过程中，如果ASR系统进入工作状态，指示灯将闪动。

在关闭此系统或ASR系统出现故障时，ASR指示灯将会持续闪亮。

在解决该车故障时，先将故障诊断仪金奔腾1552连接到自诊断接口上，打开点火开关，检测发现了1个00761的故障码，但无法将其清除。

其故障含义为发动机控制系统存在故障。

由于ASR系统的功能依赖于控制单元J104与发动机控制单元及变速器控制电脑之间的数据交换，而它们之间又是通过CAN总线彼此进行信息传递，因此这时ASR指示灯的故障也已被存入了发动机控制单元。

根据故障诊断仪金奔腾1552的提示，进入发动机控制系统，果然发现了1个提示发动机第3缸喷油嘴在故障的故障码。

此时考虑很可能是线路上的问题导致了发动机电控系统故障码的出现。

ASR是驱动防滑系统的简称，其作用是防止汽车起步、加速过程中驱动轮打滑，特别是防止汽车在非对称路面或转弯时驱动轮空转，并将滑移率控制在10%—20%范围内。

由于ASR多是通过调节驱动轮的驱动力实现控制的，因而又叫驱动力控制系统，简称TCS，在日本等地还称之为TRC或TRAC。

作用：
ASR的作用是当汽车加速时将滑动控制在一定的范围内，从而防止驱动轮快速滑动。

它的功能一是提高牵引力；二是保持汽车的行驶稳定性。

行驶在易滑的路面上，没有ASR的汽车加速时驱动轮容易打滑；如果是后驱动的车辆容易甩尾，如果是前驱动的车辆容易方向失控。

有ASR时，汽车在加速时就不会有或能够减轻这种现象。

在转弯时，如果发生驱动轮打滑会导致整个车辆向一侧偏移，当有ASR时就会使车辆沿着正确的路线转向。

在装有ASR的车上，从油门踏板到汽油机节气门（柴油机喷油泵操作杆）之间的机械连接被电控油门装置所代替。

当传感器将油门踏板的位置及轮速信号送到单元（CPU）时，控制单元就会产生控制电压信号，伺服电机依此信号重新调整节气门的位置（或者柴油机操纵杆的位置），然后将该位置信号反馈至控制单元，以便及时调整制动器。

课题15.6 驱动防滑（ASR）系统有经验的驾驶员都有这样的体会，当驾驶汽车在低附着系数的路面（例如泥泞或有冰雪的路面）上快速起步或加速行驶时，驱动车轮会发生滑转（俗称车轮“打滑”）。

这种现象是什么原因造成的呢？想一想，我们已经知道了汽车在制动过程中，制动器制力与地面制动力之间的不和谐关系造成了制动车轮的抱死滑移。

而在车轮的驱动过程中，车轮的驱动力与地面所提供的最大附着力之间是否也存在这种不和谐的关系？正是由于存在这种不和谐，使发动机传递给车轮的驱动力大于驱动车轮与地面的附着力时，车轮就会出现滑转的现象。

一、驱动防滑系统的作用驱动防滑系统能在车轮开始滑转时，降低发动机的输出扭矩，同时控制制动系统，以降低传递给驱动车轮的扭矩，使之达到合适的驱动力，使汽车的起步和加速达到快速而稳定的效果。

二、滑转率及其与路面附着系数的关系汽车在驱动过程中，驱动车轮可能相对于路面发生滑转。

滑转成分在车轮纵向运动中所占的比例称为驱动车轮的滑转率，通常用“S A”表示。

S A=（rω—ν）/rω×100%式中：S A—车轮的滑转率；r—车轮的自由滚动半径；ω—车轮的转动角速度；ν—车轮中心的纵向速度。

当车轮在路面上自由滚动时，车轮中心的纵向速度完全是由于车轮滚动产生的。

此时ν= rω,其滑转率S A=0；当车轮在路面上完全滑转（即汽车原地不动，而驱动轮的圆周速度不为0）时，车轮中心的纵向速度ν=0，其滑动率S A=100%；当车轮在路面上一边滚动一边滑转时，0<S A<100%。

与汽车在制动过程中的滑移率相同，在汽车的驱动过程中，车轮与路面间的附着系数的大小随着滑转率的变化而变化。

在干路面或湿路面上，当滑转率在15%～30%范围内时，车轮具有最大的纵向附着系数，此时可产生的地面驱动力最大。

在雪路或冰路面上时，最佳滑移率在20%～50%的范围内；当滑转率为零，即车轮处于纯滚动状态时，其侧向附着系数也最大，此时汽车保持转向和防止侧滑的能力最强。

驱动防滑控制系统名词解释本文主要介绍驱动防滑控制系统 (ASR) 的定义、功能和优点，以及其主要组成部分和工作原理。

下面是本店铺为大家精心编写的3篇《驱动防滑控制系统名词解释》，供大家借鉴与参考，希望对大家有所帮助。

《驱动防滑控制系统名词解释》篇1一、定义驱动防滑控制系统 (Acceleration Slip Regulation，简称 ASR) 是一种辅助驾驶者控制车辆驱动轮滑转的系统，主要用于提高车辆的行驶安全性和性能。

二、功能和优点ASR 的主要功能是在车辆驱动轮滑转时自动调节滑转率，充分利用驱动轮的最大附着力，从而提高车辆的动力性、方向稳定性和前轮驱动汽车的转向控制能力，并减少轮胎磨损和降低发动机油耗。

具体优点如下：1. 提高车辆的动力性：ASR 能够在车辆起步、行驶过程中提供最佳驱动力，尤其是在附着系数较小的路面上，起步、加速性能和爬坡能力良好。

2. 保持车辆的方向稳定性和前轮驱动汽车的转向控制能力：ASR 能够保持车辆的方向稳定性和前轮驱动汽车的转向控制能力，提高车辆的行驶安全性和稳定性。

3. 减少轮胎磨损和降低发动机油耗：ASR 能够减少轮胎磨损和降低发动机油耗，降低车辆的使用成本和环境污染。

三、主要组成部分和工作原理ASR 主要由电子控制节气门的制动装置、点火正时、变速器改变换档定时、调节差速器制动驱动车轮和控制驱动滑转等组成部分组成。

《驱动防滑控制系统名词解释》篇2驱动防滑控制系统是一种汽车控制系统，旨在防止汽车在驱动过程中发生滑转。

它通过电子控制单元（ECU）对车轮转速传感器、制动压力调节器、副节气门和节气门位置传感器等部件进行控制，以调节汽车的牵引力和稳定性，防止驱动轮在加速时打滑。

驱动防滑控制系统可以提高汽车的起步性能、加速性能和在滑溜路面的通过性能，同时保持汽车的行驶稳定性和方向控制能力。

加速驱动轮防滑控制系统是驱动防滑控制系统的一种，它是 Accelerate Slip Regulation 的英文缩写，意思是加速防滑控制。

【卡车之家原创】前段时间，卡车之家论坛网友“老卡车人”发了一个《A7使用6通道ABS 4通道ASR的感受》的帖子，引起不小的关注。

ABS大家应该已经不陌生了，ASR虽然现在也会经常听说，但很多人对其还是不很了解，现在小编就将卡车ASR的一些内容整理出来，大家相互交流一下。

●ASR的定义ASR是英文“Anti Spin Regulation”的缩写，中文意思为驱动防滑技术，也可以称为TCS（Traction Control System）牵引力控制系统。

1974年威伯科和梅赛德斯-奔驰公司联合研究推出了商用车第一套ABS，1986年威伯科公司在ABS基础上推出了商用车驱动防滑系统ASR，以进一步提高车辆起步和行驶中的稳定性。

关于ABS和ASR的产品介绍，我们还是通过这段经典的视频做些了解。

在视频中可以看到我们日常遇到的几种情况：①湿滑、沙石等附着力较差的路面起步；②左右附着力不同的路面起步加速；③湿滑路面拐弯。

打滑原因分析轮胎打滑的原因大家应该很好理解，在湿滑（附着系数较低）路面上进行空载起步或加速时，驱动力如果大于轮胎与地面的附着力，就会出现打滑。

车辆一侧打滑的情况，卡车之家在之前的文章中曾经介绍过差速器的基本知识（详情点击：《分配左右动力汽车差速器功能结构简介》）。

在差速器结构中，如果有一侧车轮悬空，不启动差速锁的情况下，将会出现悬空车轮空转，而另一个车轮是得不到牵引力的情况。

所以在左右附着力不同的路面，如果一侧车轮打滑，另一侧车轮将无法驱动车辆。

从ASR驱动防滑的名字可以看出，针对这类打滑现象，ASR正可谓对症下药，下面我们来看看ASR是如何工作的吧。

●ASR工作原理下面我们来看看ASR系统的原理，这里首先要提到一个概念——滑转率，指车轮滑移成分在车轮纵向运动中所占的比例，这个和ABS里面提到的滑移率类似，计算公式为滑转率λ=(Vw-Vv)/Vw×100%，其中Vw为驱动轮转速，Vv为车辆转速，一般以前轮（非驱动轮）的轮速作为整车参考车速。
