SIC-03型━━━━━━━━━━━━━━━━━组合型智能调节器智能调节器安装使用说明书━━━━━━━━━━━━━━━━━大连工业大学━━━━━━━━━━━━━━━━━大连工业大学一、概述一、概述本型号调节器是基于MCU（微型工业处理器）的新一代调节器，硬件设计上采用最新的微处理器技术及IC技术。

软件设计上采用成熟、可靠的控制算法，全部程序采用汇编语言实现，效率高、速度快。

显示功能完善：测量值、设定值、两参数在前面板同时以光柱和数码管两种形式显示，光柱用于以百分数形式显示两参数，数码管用于以工程量形式显示两参数；输出值以数字形式显示，阀位值以光柱形式显示，所有操作过程中关心的参数：测量值、设定值、输出值、阀位值、自动/手动控制方式、内/外给定方式、正/反作用方式在调节器的前面板上同时显示，不必按键选择显示，方便对控制过程的监控。

操作简单：仅通过前面板上四个按键，可实现对设定参数、实时参数的监测，其中，需要经常整定的PID参数、手动/自动切换操作，专门设计了简洁的操作方法，方便操作。

支持RS-485总线，有专门的通讯协议，方便构成现场总线测控系统。

二、主要功能与技术指标主要功能：1．自动/手动双向无平衡无扰动。

2．积分、微分作用可切除。

3．重要参数：被控变量给定值与测量值以数字形式与光柱形式同时显示；被控变量的工程量与满量程百分数同时显示；被控变量给定值、测量值、调节器输出值、阀位值、自动/手动状态、内/外给定形式、正/反作用方式同时在仪器的前面板上显示，不用任何操作，可完全了解调节器的工作情况。

4．支持RS-485通讯技术，方便构成局域控制网络。

5．当被控变量测量信号出现故障（小于2mA）时，阀位可保持在原有位置或自动切换到预置位置上。

主要技术指标：⒈输入信号⑴来自现场变送器的 4～20mA 电流信号或配电器输出的1～5V电压信号，两种信号可通过按键选择。

⑵外给定信号：4～20mA 电流信号。

⑶阀位信号：4～20mA 电流信号。

1.概述电压是电能主要质量指标之一。

电压质量对电网稳定及电力设备安全运行、线路损失、工农业安全生产和人民生活用电都有直接影响。

而实际上，总有一些输电线路过长，线路无功补偿正常功率因数正常的情况下还是会出现末端低电压的情况，因此在线路的中段或者末端，采用电压调节装置就成为必须。

TSVR馈线自动调压器是一种可以自动调节变比来保证输出电压稳定的装置。

TSVR馈线自动调压器可以在线路较低的电压时对线路电压进行自动调节，它特别适用于电压波动大的线路或距离长压降大的线路，将这种调压器串联在馈电线路的中段或者末端，在一定范围内对线路电压进行调整，保证用户的供电电压，也同时可以减少线路的线损。

本产品符合《DL/T375-2010户外配电箱通用技术条件》等电力行业标准。

2.主要特点(1)串联式补偿调压，损耗低，成本合理，体积适中、便于安装维护；(2)跟踪电压变化，自动分相调整各相有载分接开关档位，动作可靠，调节速度快；(3)可以根据需要调整电压基准、动作延时、允许范围，参数设置灵活、方便；(4)显示TSVR输出端电压、电流、功率因数；(5)装置选配一定的电容器，补偿线路无功，降低线路损耗；(6)控制器具有过流、欠压保护，当线路处于过流、欠压状态时，控制器自动闭锁；(7)控制器不仅可以控制调压器的调压功能，还同时可以控制电容器的分相补偿，实现过零投切电容器；(8)控制器采用工业级控制芯片，可靠性高，抗干扰能力强，可适应户外恶劣环境；(9)具有RS485通讯接口，可以通过无线通讯模块在距安装点30m以内查看、修改控制器的参数。

(10)任何异常情况下，都可以快速切换到旁路，确保供电的绝对连续性。

3.产品型号4.环境条件海拔高度：≤2000m环境温度：-30℃～+50℃相对湿度(在25℃时)：日平均不大于95%，月平均不大于90%覆冰厚度：≤10mm防护等级：不低于IP43污秽等级：Ⅳ级抗震强度：Ⅷ度安装地点：户外5.运行条件额定电压：AC220V/AC380V额定频率：50Hz安装方式：单杆支架安装6.技术参数及要求6.1技术参数表低压线路电子式调压器性能指标功能综述提高电压合格率补偿线路电压，稳定电压输出，提高电压合格率，配备旁路功能，确保供电可靠性。

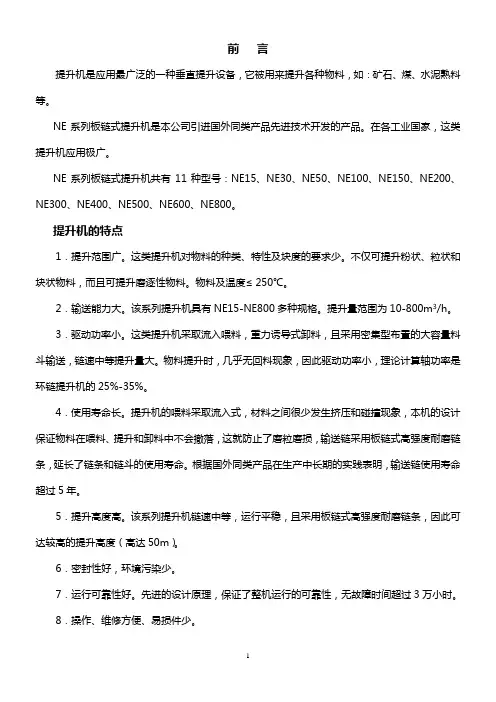

前言提升机是应用最广泛的一种垂直提升设备，它被用来提升各种物料，如：矿石、煤、水泥熟料等。

NE系列板链式提升机是本公司引进国外同类产品先进技术开发的产品。

在各工业国家，这类提升机应用极广。

NE系列板链式提升机共有11种型号：NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800。

提升机的特点1．提升范围广。

这类提升机对物料的种类、特性及块度的要求少。

不仅可提升粉状、粒状和块状物料，而且可提升磨逐性物料。

物料及温度≤250℃。

2．输送能力大。

该系列提升机具有NE15-NE800多种规格。

提升量范围为10-800m3/h。

3．驱动功率小。

这类提升机采取流入喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速中等提升量大。

物料提升时，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链提升机的25%-35%。

4．使用寿命长。

提升机的喂料采取流入式，材料之间很少发生挤压和碰撞现象，本机的设计保证物料在喂料、提升和卸料中不会撤落，这就防止了磨粒磨损，输送链采用板链式高强度耐磨链条，延长了链条和链斗的使用寿命。

根据国外同类产品在生产中长期的实践表明，输送链使用寿命超过5年。

5．提升高度高。

该系列提升机链速中等，运行平稳，且采用板链式高强度耐磨链条，因此可达较高的提升高度（高达50m）。

6．密封性好，环境污染少。

7．运行可靠性好。

先进的设计原理，保证了整机运行的可靠性，无故障时间超过3万小时。

8．操作、维修方便、易损件少。

9．机械尺寸小。

与同等提升量的其它各种提升机相比，这种提升机的机械尺寸较小。

10．结构精度高。

机壳经折边、焊接、机刚性好，外观漂亮。

11．使用成本低。

一、提升机的技术规范NE系列提升机的技术规范见表1：表1提升机的结构NE系列板链式提升机由运行部件、驱动装置、上部装置、中部机壳、中部装置组成。

运行部件——由料斗和套筒滚子链条组成，采取双排链。

电厂400V配电开关简要操作手册我厂400V配电柜主要分为框架式和抽屉式两大类。

开关柜功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

一、框架断路器柜框架式开关采用3WT8型开关，,它不仅可以接通和分断正常负载电流和过载电流,而且可以接通和分断短路电流。

主要在不频繁操作的低压配电线路或开关柜中作为电源开关使用,并对线路、电器设备等实行保护,当它们发生严重过流、过载、短路、断相、漏电等故障时,能自动切断线路,起保护作用,应用十分广泛。

智能控制器是框架式断路器上的保护装置,也是断路器的核心控制装置。

集保护、报警、测量、维护、运行管理等功能一体，各类参数在线可调。

额定电流400~4000A.1、操作人员首先要初步阅读框架开关的说明书，了解开关面板上的各项部件功能。

2、开关各位置介绍：3、开关抽出后：4、智能控制器（ETU）面板介绍：开关出现报警信号需要记录报警信息，打开透明塑料面板复归信号5、合闸就绪条件：6、开关操作：以检修状态转热备用为例：检查电动机一次接线完整检查开关双重编号正确摘下开关处“禁止合闸有人工作”标示牌检查开关机械状态指示在“0”位检查开关零序保护继电器压板已投入（此压板只有部分设备配置）合上开关柜内直流电源Q11开关检查开关柜内直流电源Q11开关在“合闸”位合上开关柜内交流电压DK开关检查开关柜内交流电压DK开关在“合闸”位检查开关分闸指示灯“绿灯”亮（直流电源开关未合灯不会亮）按下开关本体手动分闸按钮（防止带负荷送开关，此按钮不按下摇把遮板打不开）打开开关摇把遮板摇入开关至红色“Betrieb Conn”工作位（如果操作任务是送实验位则是摇入开关至蓝色“Pruf Test”试验位。

请注意开关实验位与工作位没有锁定装置）检查开关在红色“Betrieb Conn”工作位关上开关摇把遮板（开关需在工作位、实验位或检修位，摇把遮板才能关上）检查开关合闸准备就绪指示“蓝灯”亮（蓝灯不亮开关不能合闸）检查开关本体弹簧机械储能指示为储能状态（注意：摇进开关时一定要缓慢进行，让插件柔和结合，防止速度过快损伤插件；摇出开关时同样要缓慢进行，让一次插件慢慢分离，防止速度过快损伤插件）以开关热备用转检修位为例：检查开关双重编号正确检查开关机械状态指示在“0”位检查开关分闸指示灯“绿灯”亮按下开关本体手动分闸按钮打开开关摇把遮板摇出开关至绿色“Trenn Disconn”检修位检查开关在绿色“Trenn Disconn”检修位关上开关摇把遮板断开开关柜内直流电源Q11开关检查开关柜内直流电源Q11开关在“分闸”位断开开关柜内交流电压DK开关检查开关柜内交流电压DK开关在“分闸”位在开关处挂上“禁止合闸有人工作”标示牌7、关于开关机构储能：正常是控制电源开关合闸后电气自动储能，如果电气不能储能，应手动操作储能杆下压后松开再下压后松开，往复数次直至显示弹簧已压缩的储能指示。
