西服裙结构制图、放缝、排料

纸样师必备-详细的女士西服结构制图教程制图依据一、款式分析如图，领型为平驳头，前片为单排钮，前中钉钮2粒，左右各一开袋，装袋盖，领口处收领。

胸省，腰节处收腰省、腹省。

后中开背绕。

袖型为圆装袖，袖口开衩，钉装饰纽扣两粒。

适用原料：各种全毛或毛涤呢绒类等。

二、测量要点衣长：由右颈肩点通过胸高点向下量至手腕3-5cm处。

胸高位：由右颈点量至BP点。

前腰节长：由右颈肩点通过胸高点向下量至腰间最细处。

袖长：由肩胛骨外端量至手腕下2cm。

领围：颈中最细处一周加放3-4cm。

胸围：腋下通过胸围最丰满处，水平围量一周加放12-16cm。

肩宽：从后背左肩胛骨外端点量至右肩胛骨外端点。

结构制图一、女西服前后衣片框架制图1、主要制图公式①.前衣片②.后衣片③.袖片女西服前后衣片框架制图步骤1、前中线2、上平线：垂直于基础直线3、下平线（衣长线）：按衣长规格平行于上平线4、腰节线：按制图规格计算5、止口线：取2.3cm前中线量进6、摆缝直线（前胸围大）：按1/4胸围+0.5cm，由叠门线量出。

7、直开领深线：按1/5领围，由上平线量出。

8、劈门线：取1.5cm，由前中线量出。

9、横开领宽线：按1/5领围+0.2cm，由叠门线量出。

10、劈门斜线：通过劈门线与直开领深线的交点、胸围与量门线的交点，两点连。

11、肩斜点：按15：6的比值确定前肩斜度，前肩宽按1/2肩-0.7cm，由叠门线出。

12、袖窿深线（胸围线）：按1/6胸围+2cm，由肩端点量下。

13、胸宽线：按1/6胸围+1.5cm。

13、后中线：垂直相交于上干线和衣长线。

14、摆缝宜线（后胸围大）按1/4胸围-0.5cm。

15、后直开领深线：取2cm，由上平线量下。

16、后横开领宽线：按1/5领围+0.5cm，由后中线量进。

17、肩斜线：按15：5的比值确定后肩斜度，后小肩取前小肩+0.7cm。

18、背宽线：按1/6胸围+2.2cm。

女西装前后衣片结构轮廓图前后衣片的结构制图顺序1、前领圈线：在横开领宽线上，取直开领深的2/3（由上干线量下），取劈门线与直开领深线的交点，然后两点连成一线。

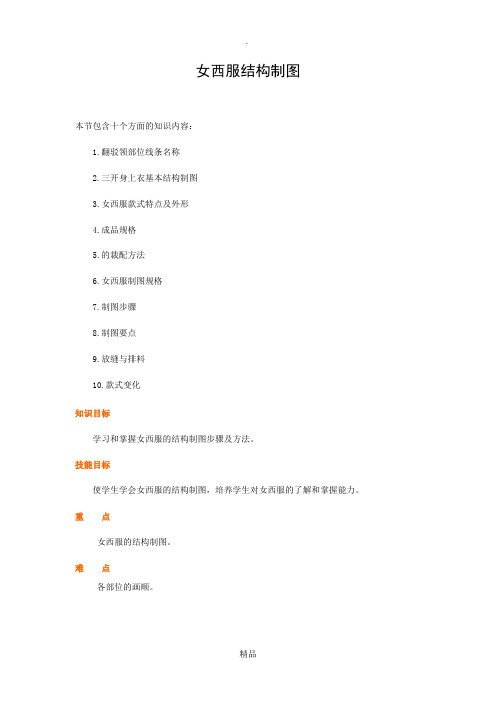

女西服结构制图本节包含十个方面的知识内容：1.翻驳领部位线条名称2.三开身上衣基本结构制图3.女西服款式特点及外形4.成品规格5.的裁配方法6.女西服制图规格7.制图步骤8.制图要点9.放缝与排料10.款式变化知识目标学习和掌握女西服的结构制图步骤及方法。

技能目标使学生学会女西服的结构制图，培养学生对女西服的了解和掌握能力。

重点女西服的结构制图。

难点各部位的画顺。

翻驳领部位线条名称三开身上衣基本结构制图1.制图规格单位：cm号型部位衣长胸围肩宽前腰节长袖长AH170/88A规格7210644.64258.552 2.框架图制图步骤( 一 ) 前衣片（见图）(1) 止口线：与布边平行。

(2) 底边线：与止口线垂直。

(3) 上平线： (2)～(3)等于衣长72cm。

(4) 落肩线：(3)～(4)B/20＝5.3cm。

(5) 胸围线（袖窿深线）：(4)～(5)B/6＋2＝19.7cm。

(6) 腰节线：(3)～(6)等于前腰节长42cm 。

(7) 领口深线：(3)～(7)取定数8cm，由款式而定。

(8) 搭门线：(1)～(8)搭门宽1.7cm。

(9) 领口宽线：(8)～(9)B/10-0.5＝10.1cm。

(10) 前肩宽：(8)～(10)S/2＋0.7＝23cm。

(11) 前胸宽：(8)～(11)B/6＋1.5＝19.2cm。

(12) 前胸围大：前胸宽：(8)～(12)B/3-2(前后差)＋1(省量)＝34.3cm。

（二）后衣片（见图）胸围线，底边线按前衣片延长，上平线按前片提高2.3cm（由体型定），腰节线按前片提高0.8cm。

(14) 背缝基础线：与底边垂直。

(15) 落肩线：由上平线量下B/20-0.5＝4.8cm。

(16) 领口深线：由上平线量下，定数2.3cm。

(17) 领口宽线：(14)～(17) B0.8/10＝8.5。

(18) 肩斜线：按前肩斜线长Δ＋0.7cm计算。

(19) 后背宽：(14)～(19) B/6＋2.5＝20.2cm。

１西服裙制版方法一、规格表 单位：CM二、前片制图1、前基础线：智能笔画垂直线，长度为裙长-腰头宽。

定为线①，线①的两端点为A 、B 。

2、下平线：智能笔定①的垂直线②3、上平线：智能笔定①的垂线③。

4、臀围线高：不相交等距线工具做③的平行线④，长度为17CM 与①交于点C 。

5、前臀围：不相交等距线工具距①臀围/4-1做平行线，与③交于点D、与④交于点E，与②交于点F。

6、腰围：加点工具自自A点取腰围/4+1的尺寸定点G。

用等分规将G、D两等分，等分点为H。

智能笔连接F、H，并延长0.7CM到点H’。

7、腰缝线：智能笔自A点下降1CM，同时连接点H’。

调整工具调整圆顺。

8、前侧缝线：智能笔连接H’、E、F点向内2CM的线。

调整工具调整圆顺。

9、前省：等分规将腰线两等分，三角板做垂直，收省工具做省。

二、后片制作前四部制作方法与前片相同1、后臀围：不相交等距线工具距①臀围/4+1做平行线，与③交于点D、与④交于点E，与②交于点F。

２2、后腰围：加点工具自A点取腰围/4+3的尺寸定点G。

用等分规将G、D两等分，等分点为H。

智能笔连接F、H，并延长0.7CM到点H’。

3、智能笔自A点，同时连接点H’。

调整工具调整圆顺。

4、后侧缝线：智能笔连接H’、E、F点向内1.5CM的线。

调整工具调整圆顺。

5、后省：等分规将腰线三等分，三角板做垂直，收省工具做省。

6、用不相交等距线工具做后中线的平行线长度为10CM。

三、零部部件的制作1、裙腰：腰宽3CM，腰长加尖角1.5CM，加里襟3CM。

2、里襟：里襟长16CM，里襟宽3CM。

四、拾取裁片以前片为例，用剪刀工具顺次点击,闭合后用衣片辅助线工具拾取内部辅助线.其它裁片的拾取方法与前片相同。

五、加缝份1、可在[选项]-[系统设置]-[缺省参数]-[自动加缝份]里设置一缝份量，拾取完裁片后自动加上设定的缝份,然后修改。

2、将全部纸样调入工作区，用加缝份工具，点击任意一点，选择工作区纸样全部加缝份，那么所有的裁片自动加上缝份。

女西装裙的新型工艺湖南工艺美术职业学院陶婉芳女西装裙是生活中最常用的款式，因其款式简洁，制作工艺容易掌握，是初学者学习工艺制作的首选款。

西装裙分有里和无里两种，这里我将无里西装裙从放缝、排版、制作到后整理的全过程绘制了详细的步骤图，供所需者参考，以求共同探讨。

一、款式特征直下摆，前后各两个省，平装腰头钉一个扣子，后中装隐形拉链，下摆开衩，无里布。

见图1图1二、样板放缝、标注、排料和配衬（一）样板放缝、标注、打剪口、省位1、样板放缝、标注。

说明：细实线为净样板，粗实线为放缝。

见图2图22、剪口位和省尖位的标记。

说明：剪口的宽度和深度为0.3~0.5厘米，省尖的标记位离省尖1.5~2厘米，避免做标记时损坏面料而影响外观效果。

见图3图3（二）排料门幅：90厘米用料：裙长×2+5厘米门幅：150厘米用料：腰围大+5厘米(也可为裙长+5厘米，不过腰头要拼接)说明：由于后开衩部位放缝不一样，所以采用单层排法。

前后片方向排放一致，能避免出现色差。

见图4 、图5图4图5（三）配衬粘衬的主要部位是后衩和腰头。

开衩部位粘薄的有纺衬，腰头可粘厚一点的有纺衬或粘专用的腰头衬。

说明：后衩部位配衬主要是起定型的作用及转折处打剪口不容易毛出，腰头配衬也是起定型的作用。

见图6图6三、工艺制作流程验片—→做标记—→收省—→归拔前后片，折烫裙钗和底边—→合后中缝—→做好后衩—→装拉链—→缝合侧缝—→做腰头—→安装腰头—→折烫底摆—→缝合底摆——→锁眼、钉扣—→整烫。

四、制作过程（一）验片1片前片、2片后片、1片腰头，共4片。

仔细检查裁片和部件是否配齐，不能遗漏。

（二）做标记按照毛样板的剪口位和省尖的定位做好标记。

前后底边贴边宽、臀围宽点、后衩折烫点、后中心缝份腰口处、前后腰省。

（三）收省1．缉前裙片腰省：缉缝省时要注意省尖点应自然消失,缝至尖点时缝份只有1~2根纱丝最好,然后将出针时的线尾打结固定。

省缝的处理是倒向中缝，并熨烫平服。

实训项目六《西服裙成衣裁剪制作》一、实训导读【任务分析】西服裙又称西装裙，是直裙的一种，通常搭配西装上衣或衬衫穿着，适合白领女性工作场所穿着。

西服裙的特点是腰部到臀部紧贴身体、下摆自然下垂，呈H型、略呈A型或略呈V型，造型简洁端庄。

为了改善裙子的功能性，前片可打一阴褶，下摆可开衩。

二、任务目标1.掌握西服裙的缝制方法。

2.掌握西服裙的排料与裁剪。

3.了解西服裙面辅料的采用。

4.掌握相关工艺样板的制作与使用。

【训练任务单】完成西服裙的成衣裁剪制作。

三、实训指导（一）生产工艺要求（二）款式说明与规格（三）西服裙制图1.裙片结构制图2.收省3. 腰头制图作长方形基础框:长度为腰围,宽度为腰宽3cm,并根据西服裙常规腰头制作工艺腰面腰里均为面料,腰口采用对折方式,制图时腰上口线为点画线,因装隐形拉链,故腰口处不设里襟,只在左侧腰口向外作宽为1.2cm的宝剑头,作为钉裙袢的量。

4.西服裙放缝及标记符号（四）裥裙的排料与裁剪1.排料幅宽144cm的单层单件排料，用料长度75cm。

2.西服裙的裁剪按确定的排料方案,可用划粉依照纸样在布料反面先划样,也可以将纸样用大头针别在布料上手工裁剪,要求丝绺端正,剪裁精确,并注意不要遗漏下列对位剪口。

①后裙片的后腰中点做对位剪。

②裙腰从宝剑头开始,以W4+1、W4+1、W4-1、W4-1为间隔做对位剪口,以便于装腰。

③前后裙片侧缝的臀围线处做对位剪口。

④阴褶上下端做裥宽与裥中心的剪口。

⑤侧缝装隐形拉链的止点做对位剪口。

⑥裙摆卷边宽度的剪口。

⑦前后片省根处做省大剪口,省尖处做钻眼定位记号。

3.西服裙的净样板制作本款西服裙只有腰部扣烫时宜采用定量样板辅助定宽,可用卡纸制作一块宽度为腰头宽、长度约10cm的矩形(长度过长会使用不便)。

4.辅料配置①隐形拉链一条:长度为25cm。

②裙钩袢一对。

（五）西服裙的缝制1.确定西服裙裙的缝制工序为了使缝制工作有序进行，在缝制前应合理安排各个工序顺序，是各工序之间衔接良好，提高缝制效率。

第四节女西服的结构制图与缝制工艺一、女西服的款式特点:三开身结构，前片分两部分，即前大片和腋下片。

前大片设腰省，左右两个嵌袋，方角袋盖。

后片有后中缝。

平驳头，平下摆，单排三粒扣。

圆装两片袖，有袖开衩，开衩处钉三粒扣。

女西服的款式变化很多，结构紧凑严谨、造型合体美观，是广大女性较喜爱的服装品种。

二、面料选择:女西服的面料可使用中等厚度的全毛、毛涤混纺、麻、棉、化学纤维等织物。

里料一般选用涤丝纺、尼丝纺等织物。

袋布既可选用里料，也可用全棉或涤棉布。

三、面辅料参考用量:1、面料:幅宽144CM，用量约150CM，估算式为衣长+袖长+20CM左右2、里料:幅宽144CM，用量约145CM，估算式为衣长+袖长+15CM左右3、辅料:有纺粘合衬适量，无纺粘合衬适量，垫肩1副，大纽扣3粒，小纽扣6粒四、成衣规格:(单位:CM)名称号/型衣长胸围肩宽袖长袖口宽165/88A 70 88+14=102 42 58 14 规格五、结构制图:结构制图的方法:可参照西装领外套的制图方法。

要点:1、侧胸省通过纸样折叠转移隐藏到公主线上。

2、凡后肩有肩公主线，就应在其上打肩省，前肩线长为后肩线长-1.5CM3、后片公主线与袖后起翘点对位(一)利用有侧腰省的女装原型进行绘制，让原型板的前后身腰围线落在同一水平线上。

(二)绘制后片:延长后中心线至衣长，绘制后片矩形。

1、后领宽水平加大1CM，以加大领围，方便内穿毛衫等。

2、肩点向上抬升1CM，向外水平加大1CM，增加小肩长，保证内穿毛衫合体。

3、腋下点向下降1.5CM，向外水平加大1.5CM，增大袖窿及加大胸围至所需要尺寸，此时胸围线下降了1.5CM，胸围半围加大了3CM。

4、后中心线在胸围线上内收0.5CM,在腰围线上内收1.5CM，在下摆围线上内收1.5CM。

5、设定后片侧缝:在腰围线上内收1.5CM。

6、设定后公主线和后肩分割线:在后袖窿弧线上取与后背宽线相切的点，在后肩线上3等分，并设肩省1.5CM，在后片腰围线上三等分点，连接这4点形成弧线至底摆，即形成后公主线和后片分割线。
