服装cad一步裙前片结构制图课件

服装cad一步裙前片结构制图课件
（1）前中线（基本线） （2）上平线（与前中线垂直相交） （3）下平线（裙长线） （4）侧缝线（臀围大） （5）臀长线
2、一步裙前片结构：
（1）腰围大：W/4-1+2个省 （2）腰口起翘0.7 （3）侧缝弧线：臀围线上5cm，与腰口起翘点， 臀围线三点连接顺滑 （4）前省2个：先将腰口弧线三等分，省中线垂 直腰口，省宽2.5cm，省长10cm
注意：凡两缝相拼，一定要成直角。
新课
任务三：收省
操作步骤：
（1）先用等分规将腰口弧线三等分 （2）再用三角板工具垂直于腰口弧线画出省中线， 省长10cm （3）用收省工具绘制省的形状，省宽2.5cm （4）用智用笔画出省中线
注意：1、三角板工具要按住shift键不放，同时 从参照点拖动才能调出。
作业：
（1）同学们试着用文字工具和其它工 具的结合将数据尺寸标注在图片上；
（2）以自己身材尺寸，绘制相同款式 一步裙的前片结构图
（3）思考并试着绘制一步裙的后片
谢谢
新课
一步裙规格尺寸
新课
任务一：一步裙框架 操作步骤：
（1）用智能笔绘出矩形框架，宽22cm*长59cm （2）平行线功能绘制出臀围线，臀围线距上平线18cm
注意：用平行线功能拖曳时需要放大画面后使用， 并且鼠标不能放在参照点上。
新课
任务二：腰围大、腰口弧线、侧缝弧线
操作步骤：
（1）用前中线最上端向左偏移19.5cm、向上0.7cm 定出腰围大 （2）智能笔绘制出腰口弧线，调整修正 （3）偏移和智能笔共同绘制出侧缝弧线，调整修正
服装CAD
•
观看下列图片
回顾知识 一步裙的结构图：
问题：
1、如果我们在手工画完结构图以后，发现自己数 据算错了，这时怎么办？

裙装工业样板(三)

裙装工业样板(三)
裙装工业制板
QUNZHUANG GONGYE ZHIBAN
一、裙子结构制图 二、裙子结构设计 三、裙子排料 四、裙子推板
一、裙子结构制图
1、筒裙结构制图 2、工字褶裙结构制图 3、百褶裙结构制图 4、斜裙结构制图 5、360度斜裙结构制图 6、节裙结构制图 7、八片裙结构制图 8、裙裤结构制图 9、斜裙裤结构制图 10、配帽式连衣裙结构制图 11、背带裙结构制图
360 度 斜 裙 结 构 制 图


参照规格
单位:CM 号模：任意 裙长：72 腰围：66 松量:无限制

节裙的外形概述
节裙形式上 好像竹节， 自腰间向下， 以阶梯形式 递增，并逐 节收褶，逐 节放大形成 上窄下宽的 宝塔式。因 此也称塔裙。 多选用质地 轻柔的面料 缝制。适合 于年轻女性 穿着。


面料可选用较挺 括的面料缝制。 适合中青年妇女 穿用。 裙前中心有对褶， 外绱腰，左侧开 口，镶拉链，腰 头均缉明线，钉 挂钩。
工字褶裙结构制图


参照规格
单位：厘米 号模：165/wA 半号：82.5 裙长：65 腰围：75 臀围：100 松量：腰围0.01半号 臀围0.09半号


百褶裙也称寸褶裙 和顺风裙。以臀围 依据打褶，臀围以 上部分根据臀腰之 差在每个褶中收进 一部分，明缉止口 至臀围线处，旁边 装拉链。 面料可选用质地轻 薄的面料缝制。适 合于青少年穿着。
（二）筒裙双幅排料
（一）点放码推板 （二）切开线推板 （三）相似形推板 （四）等分放缩推板 （五）裙子工业制板演示图 （六）裙子工业样板
（一）点放码推板
档差表 名称 裤长 腰围 臀围 臀高 尺寸 2 2 2 0.7

西服裙的结构制图教案

西服裙的结构制图教案

西服裙的结构制图款式特点：西服裙主要采用褶间来增大人体下肢的活动。

常见的西服裙是在前篇中间收一只阴扑间，也可以在前篇两侧各收一只阴扑间。

褶间的上部弧线封口，下摆略放出一些。

（一）制图规格：号型：160/62A 单位：cmL：62 W：62 H:92 臀长：18（二）前裙片结构制图：制图步骤：1、下平线：作布边的垂直线。

2、上平线：作1的平行线，相距裙长一腰宽。

3、臀围线：按臀高，作2的平形线。

4、基本线：垂直于1，作本边的平行线。

5、臀围宽：按H/4+1，在臀围线上，从4处量取，作4的平行线。

6、中心线劈门：在2处，从4处线劈门1cm.。

7、腰围大：从2线劈门线往里量取W/4+3（省）。

8、放摆大：在下平线处，按臀围大加宽2cm。

9、侧缝弧线：侧摆处按上平线起翘0.7cm处，经过臀围大点，到底摆大点，用弧线画顺。

10、底摆弧线：按底摆大点用弧线连顺下平线。

11、腰围弧线：按起翘0.7cm点用弧线连顺上平线。

12、阴扑间：从基本线放出10cm，作基本线的平行线。

13、前中心弧线：从劈门1cm线，连顺至臀围线。

14、明线封口：从腰围线至臀围线下10cm处。

二、小结：本次课主要学习了西服裙的前裙片制图，初接触结构制图一定要严格按步骤来画，算准尺寸，标好标注，字体要规范，公式要牢记在心，多练习，为以后的学习打好基础。

作业：1、手绘纸样设计：在八开纸上按1:3的比例绘制此款女裙纸样。

2：CAD软件纸样设计：按1:1的比例绘制此款女裙纸样L：62cm W：62cm H：92cm 臀长：18cm。

制图要求：a、制图符合款式图要求，结构合理，造型完美，符合人体活动规律。

b、轮廓线清晰，线条流畅，局部结构与整体结构比例合理、协调。

c、准确标明各部位数据。

服装西裤cad结构制图29页文档

服装西裤cad结构制图29页文档
服装西裤cad结构制图
56、极端的法规，就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要，人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益， 而是为 了公共 的利益 ；一部 分靠有 害的强 制，一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ，那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克
ENDLeabharlann 60、人民的幸福是至高无个的法。— —西塞 罗
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃

西服裙服装CAD结构制板

西服裙服装CAD结构制板

四、任务评价、归纳总结
1、评价标准
a、了解多种工具的使用方法 b、板型设计制作线条流畅、尺 寸符合标准 c、制图符号标注规范 d、前后片对合部位检查调整
2、填写项目评价表
组别 项目
一 组
二组
三 组
四 组
了解工具使用 方法 20分
线条流畅 20 分
符号标注规范 20分
前后片对合 20分
规定时间完成 20分
师生合作
提问：如果我们要对同一个款式进行大、中 、小号的放码，需要怎么做？
要做同一个款式的结构图三个才行！ 人工绘制只能对单一款式和单一规格进行绘
制，不仅成本高、设计周期长、设备利用率 低而且产品质量还不一定很好。 那么，我们如何提高效率，降低成本呢？ 总所周知，计算机的速度快，准确率高。用 计算机中的CAD软件绘制结构图不仅可以自 动放码、排料，而且对款式变化进行修改也
总分
课堂小结
通过任务一完成了西服裙的框架；通过 任务二完成了西服裙的结构图。
其中，我们用到了以下的工具按钮:矩 形、智能笔、水平垂直线、点、等分规 、收省、线类型、调整、放大、皮尺/ 测量长度、剪断线、连接。
拓1、展以自练己习的身材尺寸，
用服装CAD软件绘制直裙 的结构图。
2、习题
1. 应用服装CAD软件的打 板系统，按照表2-2中的规 格和图2-2所示结构图，参 照教材中的制图步骤，完 成褶裥西服裙的CAD制图 ，号型为160/68A。
可以对软件的每 个工具按钮单独 讲解和实作，并 与对应的直裙部 位进行配搭练习 来突出重点。
教学难 点
任务二 直裙的腰 围大、腰口劈势、 摆围大、侧缝弧线、 省是本课的难点。
可以通过教师给予 指导，学生分小组 自主学习来突破难 点。

第四节女西服的结构制图与缝制工艺

第四节女西服的结构制图与缝制工艺

第四节女西服的结构制图与缝制工艺一、女西服的款式特点:三开身结构，前片分两部分，即前大片和腋下片。

前大片设腰省，左右两个嵌袋，方角袋盖。

后片有后中缝。

平驳头，平下摆，单排三粒扣。

圆装两片袖，有袖开衩，开衩处钉三粒扣。

女西服的款式变化很多，结构紧凑严谨、造型合体美观，是广大女性较喜爱的服装品种。

二、面料选择:女西服的面料可使用中等厚度的全毛、毛涤混纺、麻、棉、化学纤维等织物。

里料一般选用涤丝纺、尼丝纺等织物。

袋布既可选用里料，也可用全棉或涤棉布。

三、面辅料参考用量:1、面料:幅宽144CM，用量约150CM，估算式为衣长+袖长+20CM左右2、里料:幅宽144CM，用量约145CM，估算式为衣长+袖长+15CM左右3、辅料:有纺粘合衬适量，无纺粘合衬适量，垫肩1副，大纽扣3粒，小纽扣6粒四、成衣规格:(单位:CM)名称号/型衣长胸围肩宽袖长袖口宽165/88A 70 88+14=102 42 58 14 规格五、结构制图:结构制图的方法:可参照西装领外套的制图方法。

要点:1、侧胸省通过纸样折叠转移隐藏到公主线上。

2、凡后肩有肩公主线，就应在其上打肩省，前肩线长为后肩线长-1.5CM3、后片公主线与袖后起翘点对位(一)利用有侧腰省的女装原型进行绘制，让原型板的前后身腰围线落在同一水平线上。

(二)绘制后片:延长后中心线至衣长，绘制后片矩形。

1、后领宽水平加大1CM，以加大领围，方便内穿毛衫等。

2、肩点向上抬升1CM，向外水平加大1CM，增加小肩长，保证内穿毛衫合体。

3、腋下点向下降1.5CM，向外水平加大1.5CM，增大袖窿及加大胸围至所需要尺寸，此时胸围线下降了1.5CM，胸围半围加大了3CM。

4、后中心线在胸围线上内收0.5CM,在腰围线上内收1.5CM，在下摆围线上内收1.5CM。

5、设定后片侧缝:在腰围线上内收1.5CM。

6、设定后公主线和后肩分割线:在后袖窿弧线上取与后背宽线相切的点，在后肩线上3等分，并设肩省1.5CM，在后片腰围线上三等分点，连接这4点形成弧线至底摆，即形成后公主线和后片分割线。

服装制版推板 2

服装制版推板 2
4 典型款式的制板与推板
4.1 下装的制板与推板
4.1.1西服裙
西服裙分一前片和两后片，前片共有四个省，前中心有一暗裥，每个后片有两个省，后中装拉链，后开衩，使用全里子，里子下摆悬空。西服裙的规格尺寸及图示说明见表4.1.1，西服裙的工艺要求及缝制工艺说明见表4.1.2。
表4.1.1 西服裙的规格尺寸及图示说明
后中开叉向左倒，叉长17 cm，叉叠4 cm。上口暗封实，叉下口不反吐，下口用白线X字手工明封实。前中阴裥暗缝，长度离底边27 cm。
绱腰里侧缝里口装丝带，侧缝左右各1 cm夹放，丝带伸出10cm。
裙底折边4 cm，里底三折边1 cm，距边2cm，在侧缝处用线袢使里子折边与大身面料的折边牵连。里角手撬三角针3 cm5只角。
号型
部位 155/64A 160/66A 165/68A 档差
袋口宽 9.7 10 10.3 0．5
袋口深 6 6．5 7 0．5
A 12 12．5 13 0．5
B 12．5 13 13．5 0．5
面料 纯棉斜纹牛仔布
辅料数量 拉链 工字扣 牛筋 水洗唛 吊牌 尺码唛 牛筋扣 袋唛
10cm1根 1.5cm1个 64cm1根 一只 一个 一只 1cm1个 1个
缝制工艺说明
三卷小表袋缉0.8cm单线，装表袋0.2+0.6cm双线；袋垫布拷边，绱袋垫布底线换袋布同色线，合翻袋布缉线0.6cm，上袋口缉0.2+0.6cm双线，袋布不能反吐。
此点距离A点的尺寸是净腰围的2/3，因此M=2╳腰围档差/4/3=0.33
R 0.25 腰臀深档差0.5/2=0.25 同P、Q点
B 0.5 腰臀深档差0.5 0.5 腰围档差/4=0.5

女西服结构制图

女西服结构制图

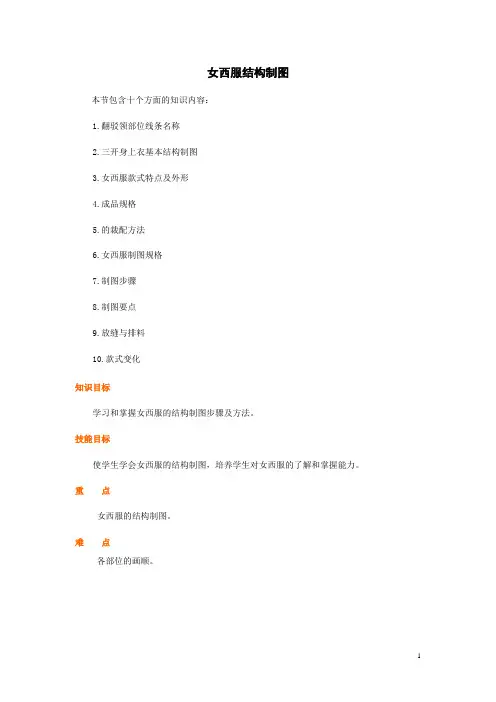

女西服结构制图本节包含十个方面的知识内容：1.翻驳领部位线条名称2.三开身上衣基本结构制图3.女西服款式特点及外形4.成品规格5.的裁配方法6.女西服制图规格7.制图步骤8.制图要点9.放缝与排料10.款式变化知识目标学习和掌握女西服的结构制图步骤及方法。
