五 《望远镜与显微镜》ppt+flash

课堂讲解
例2：【解析】显微镜包括物镜和目镜，物镜相当于投影仪成倒立的放大的实像 ，目镜相当于放大镜成正立的放大的虚像。A中显微镜使用相同的光圈，（a） 放大倍数小，可视范围大，也就是有光的面积比（b）大，所以比较亮，故该选 项说法正确；B中（a）放大倍数小，看到的面积大，（b）中看到的只是（a） 中的一部分，故该选项说法不正确；C中无论玻片往右移还是往左移，（a）和 （b）观察到的影像都是一样的，故该选项说法不正确；D中影像是否模糊，有 多方面因素，换成（b）后放大倍数过小，未必清晰，故该选项说法不正确。
我们的宇宙中拥有上千亿个星系，银河系只是这上千亿个星系中的一 个。银河系异常巨大，一束光穿越银河系需要10万年的时间。太阳不 过是银河系中几千亿颗恒星中的一员。太阳周围有水星、金星、地球、 火星、木星、土星、天王星、海王星等行星绕它运行，地球在离太阳 比较近的第三条轨道上。此外，还有若干其他天体绕太阳转动。
课堂讲解
知识点2：显微镜 1.结构： （3）载物台：承载被观察的物体。 （4）反光镜：用来反射光线，增加光的强度，便于观察物体。
课堂讲解
知识点2：显微镜 2.显微镜的工作原理 （1）被观察物体反射出的光经过物镜后成一个放大的实像， 道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的 放大镜，把这个像再放大一次，经过两次放大作用，我们就可 以看到肉眼看不到的物体了。
课堂讲解
知识点1：望远镜 例 1：下列说法正确的是（ A ）
A. 所有的望远镜的物镜都是由凸透镜组成的 B. 所有的望远镜的物镜都是由凹透镜组成的 C. 望远镜的物镜既可以用凸透镜，也可以用凹透镜 D. 显微镜的物镜既可以用凸透镜，也可以用凹透镜
课堂讲解
例1：【解析】望远镜是一种利用透镜观测遥远物体的光学仪器，伽利略望远 镜的物镜是凸透镜，目镜是凹透镜，开普勒望远镜：目镜、物镜都是凸透镜， 物镜都是由凸透镜组成，但目镜既可以用凸透镜，也可以用凹透镜；显微镜 的目镜、物镜都是凸透镜。

望远镜的物镜的 直径很大，能够会聚 更多的光，使得所成 的像更加明亮。
凹面镜会聚光线
除了凸透镜外，天文望远 镜也常用凹面镜做物镜。
哈勃天文望远镜。把天文望远镜安置在大气层外， 可以免受大气层的干扰，得到更清晰的天体照片。
伽利略望远镜 开普勒望远镜 开普勒空间望远镜
红 外 线 望 远 镜 数 码 望 远 镜
3.望远镜物镜的作用是使远处的物体在焦 实 像（填“虚”或“实”），这 点附近成_____ 缩小的 个像是 __________ （填“放大的”或“缩小 照相机__________的镜头成像一 的”），道理就像 放大镜 __________用来把 样，目镜的作用则像一个 这个像放大。 4、物体对眼睛所成视角的大小不仅和 物体本身的大小有关，还和物体到眼睛 _____ 的______ 物体到眼睛的距离 有关。
靠近眼睛的凸透镜
物镜
靠近被观察物体 的凸透镜
载物片 反光镜
显微镜的光路图
物镜 目镜
第一次：“倒立”、放大、实像
第二次：“正立”、放大、虚像
物镜
目镜
2f1
2f1 F1 O1 F1 F2 O2 F2
第一次：“倒立”、放大、实像
第二次：“正立”、放大、虚像
（2）显微镜的原理 物镜的作用（相当于投影仪）

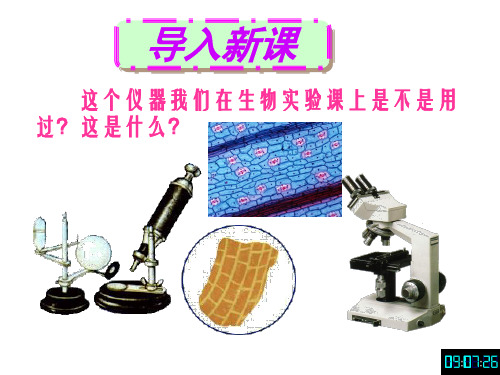

导入新课
这个仪器我们在生物实验课上是不是用 过？这是什么？
科学家在观察夜象时，要用什么？
吴河中学 刘泽利
1.显微镜
一般的放大镜，放 大倍数有限，要想看清 楚动植物的细胞等非常 小的物体，就要使用显 微镜。
（1）显微镜的结构
镜筒两端各有一 组透镜，每组透 镜的作用都相当 于一个 凸透镜 。
目镜
第二次：“正立”、放大、虚像

它们的中心处在同一直线上
以透镜成像规律为依据，利用共轭 原理细调
（1）按图放置物，透镜和像屏，使得D>4f，然后固定物和像屏 的位置； （2）当移动透镜到O1和O2两处时，屏上分别得到放大和缩小的 像。物点B处在主光轴上，它的两次成像位置重合于B’处；物点 P如不在主光轴上，它的两次成像位置P’和P’’分开。当P点在主 光轴上方时，放大的像P’在缩小的像P’’点的下方。反之，则表 示P点在主光轴的下方。调节物点的高低，使经过透镜两次成像 的位置重合，即达到了同轴等高。 （3）如果固定物点的位置，调节透镜的高度也可以出现步骤 （2）所述的现象，根据观察到的透镜两次成像的位置关系，判 断透镜中心是偏高还是偏低，最后将系统调成同轴等高。
M L
o f
平面镜法
凸透镜焦距测定
2、物距像距法
11 1 uv f
移动屏得到一个清晰的 与物相似的倒立像
凸透镜焦距测定
3、共轭法
L4f
L2 d 2 f
4L
凹透镜焦距测定
物体经凹透镜后被发散成 虚像,因此需用一凸透镜 作辅助透镜可成虚物,再 经凹透镜成实像。测出u， v,代入透镜成像公式即可
求得凹透镜焦距f
实验内容
自准法测量凸透镜焦距
白炽灯光源S
平面发射镜M
品字型物像屏P 待测凸透镜L
品待字测型白凸物炽透像灯镜屏光LP源S
平面发射镜M
实验内容
自组望远镜
1. 标尺 3. 二维架: SZ-07 5. 二维架: SZ-07 7. 二维平移底座：SZ-02
1
23
ቤተ መጻሕፍቲ ባይዱLo
2. 物镜Lo: fo= 225mm 4. 目镜Le: fe= 45mm 6. 二维平移底座：SZ-02

显微镜用途
显微镜在科学研究和教育领域广泛应用，可用于观察细胞、细菌、微生物等 微小物体，帮助人们了解它们的结构和特性。
望远镜的定义和用途
望远镜定义
望远镜是一种用于观察远处物体的光学仪器。
望远镜用途
望远镜主要用于天文学、气象学、军事侦察等领域，帮助人们观察遥远的星体、 行星、宇宙景象等。
显微镜和望远镜的历史与发展
显微镜的维护与保养
01
02
03
保持清洁
经常使用柔软的干布擦拭 显微镜表面，避免灰尘和 污垢影响观察效果和使用 寿命。
避免碰撞
使用时避免显微镜受到碰 撞或摔落，以免损坏显微 镜的部件或影响其精度和 使用寿命。
正确存放
在不使用时，应将显微镜 放置在干燥、通风、避免 阳光直射的地方，以免影 响其性能和使用寿命。
技术发展
随着材料科学和制造技术的进步，显微镜和望远镜的性能也在不断提升。现代显微镜和望 远镜已经采用了许多先进的技术，如数字成像、自动对焦、防抖等，使得观察更加准确和 方便。
02
显微镜的构造与使用
显微镜的构造
目镜
靠近观察者的一端，通常为透明或半透明 的塑料材质，用于将物镜成像后的图像进 一步放大，以便观察者观察。
文化传承
望远镜可以用于观察文物和历史遗 迹，对文化遗产保护和研究有重要 作用。
显微镜和望远镜在科学研究和教育中的重要性
科学研究
显微镜和望远镜都是科学研究的重要工具，可以深入探究自 然现象和社会问题，推动科技进步和发展。
教育
显微镜和望远镜可以帮助学生更好地理解科学知识，提高他 们的实践能力和科学素养。
03
调节放大倍数
望远镜的放大倍数可以通过目镜组的放大倍数来调节。通过旋转目镜

显微镜
新知学习
显微镜的构造
凸透镜
目镜
反光镜
物镜
凸透镜 载物台
显微镜的工作原理
F目
目镜-----成正立、放大的虚像，相当于放大镜
显微镜放大倍数 = 目镜的放大倍数×物镜的放大倍数
物镜-----成倒立、放大的实像， 相当于投影仪的镜头
F物
显微镜的物镜是一个焦距较短的凸透镜，而目 镜是一个焦距较长的凸透镜。物镜和目镜不能 互换位置。
新知巩固
抢答
【例2】如图所示是2011年3月19日，月球到达19年来距离地球最近 位置的图片，它与地球的距离仅有35万多千米，从地球上 观看，月球比远地点时面积增大14%，亮度增加30%，号 称“超级月亮”。下列对“超级月亮”的解释，你认为比 较合理的是( B ) A．月亮本身变大 B．月亮距离我们很近，视角变大 C．月亮距离我们很远，视角变小 D．月亮变大且距离我们很近
望远镜
新知学习
望远镜（开普勒式）的构造
靠近被观察物体的凸透镜叫做物镜，焦距较大。 靠近眼睛的凸透镜叫做目镜，焦距较小。
望远镜的工作原理
F物
O物 F目
物镜-----成倒立、缩小的实像， 相当于照相机的镜头 F目
目镜-----成正立、放大的虚像，相当于放大镜
望远镜的物镜的焦点在目镜的焦点附近。
新知学习
显 微
显微镜
反光镜：增加光的强度，便于观察物体。
镜 和
被观察的物体经物镜成一个放大的实像，被目镜再次放大。 原理 经两次放大后，我们就可以看清细小的物体。
望 远
物镜：使远处的物体在焦点附近成实像。 结构
镜 望远镜
目镜：靠近眼睛，作用相当于放大镜。
被观察的物体经物镜成一个缩小的实像，经目镜放大后就 原理

望远镜的物镜所 成的像虽然比原来的 物体小，但它离我们 的眼睛很近，再加上 目镜的放大作用，视 角就可以变得很大。
另外，望远镜的物镜的直径 很大，能够会聚更多的光，使得 所成的像更加明亮。
凹面镜会聚 光线
除了凸透镜外，天文望远镜也常用凹面镜做物镜。
连接中考
例 如图表示一种光学仪器的原理，图中L1是物镜，L2是目镜。这 种仪器是__望__远__镜___（填“望远镜” 或“显微镜”），目镜的作用相当 于__放__大__镜__（填“放大镜”或“投 影仪”）。
（2）如图甲中，透过这个小水滴，应该能成一个与原来方向相反的、放大
了的箭头（如果不是这样，需要调整水滴与“箭头”间的距离，或者改变 水滴的直径），这是通过小水滴所成的一个____实____（选填“虚”或 “实”）像；
（3）如图甲中，透过这个小水滴，如果看到一个与原来方向相同的、放大 的箭头，不调整与箭头间的距离，把水珠变_____厚___（选填“厚”或
显微镜的结构和成像原理
的点
结击
构图
目镜：靠近眼睛的透镜。
和片
成演 像示
物镜：靠近被观察物
原显
体的透镜。
理微
镜
每组透镜的作用
都相当于一个凸透镜。
类别
目镜
成像特点 正立、虚像
放大
物镜
倒立、实像
相当于
放大镜
投影仪
焦距
物镜焦距较小，放大倍数较大，目镜焦距 较大，放大倍数较小，在使用时二者不能 互换。
显微镜放大倍数=物镜放大倍数×目镜放大倍数。
知知识识点点22 望远镜
点
击
图
片
演
示 望
这种望远镜的基本构成：
远 镜

显微镜发展趋势
随着科技的不断进步，显微镜的精度和放大倍数不断提高，数字化显微镜和自动 化显微镜成为研究热点；同时，在医学和生物领域，荧光显微镜和共聚焦显微镜 等新型显微镜的应用也越来越广泛。
望远镜发展趋势
随着天文观测的需求不断增加，望远镜的口径和精度不断增大，巨型望远镜成为 研究热点；同时，在军事和安全领域，远程望远镜和红外望远镜等新型望远镜的 应用也越来越广泛。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
05
显微镜与望远镜的比较 与联系
显微镜与望远镜的异同点
相同点
两者都是观察远处物体的工具，能够将远处物体放大，便于 观察。
不同点
显微镜主要用于观察微小物体，如细胞、细菌等，放大倍数 较高，一般可达数百至数千倍；望远镜则主要用于观察远处 物体，如天体、山川等，放大倍数相对较低，一般可达数十 至数百倍。
显微镜的发展历程
01
02
03
初创阶段
最早的显微镜由荷兰眼镜 商詹森父子于16世纪末发 明，其放大倍数约为20倍 。
改进阶段
随着光学技术和机械制造 技术的进步，显微镜的设 计和性能不断得到改进。
现代化阶段
20世纪以来，电显微镜的应用领域
望远镜的工作原理
望远镜的光学原理
光的折射
当光线通过不同密度的介质时，会发生折射，望远镜利用这一原 理来聚焦和放大远处的物体。
光的反射
望远镜中的反射镜面将光线反射到聚焦点上，形成清晰的图像。
光的透镜聚焦
透镜可以将光线聚焦到一个点上，形成放大的图像。
望远镜的结构组成
主镜
主镜是望远镜最重要的 部分，负责收集和聚焦

扫描隧道显微镜具有原子级的 高分辨率，常用于表面科学和 纳米技术领域的研究。
03
望远镜的发明与历史
望远镜的发明
望远镜的发明者
望远镜的发明可以追溯到17世纪初，由荷兰眼镜商汉斯·利伯 于1608年制造出了第一架望远镜。
望远镜的发明过程
汉斯·利伯在制作眼镜的过程中，将两个透镜放在筒内，通过 调节透镜之间的距离，可以清晰地看到远处的物体。这一发 明引起了轰动，并被广泛用于航海、军事等领域。
05
显微镜与望远镜的比较与未来发 展
显微镜与望远镜的比较
观察对象
显微镜主要观察微观世界，如细 胞、微生物等；望远镜则用于观
察遥远的天体和星系。
放大倍数
显微镜的放大倍数通常较高，可 以观察到非常微小的细节；望远 镜的放大倍数相对较低，但能够
观察到更广阔的天体。
应用领域
显微镜在生物学、医学和科学实 验等领域广泛应用；望远镜则在 天文学、宇宙学等领域发挥重要
作用。
显微镜与望远镜的未来发展
技术创新
随着科技的不断进步，显微镜和望远镜将进一步发展，提高分辨 率和观察能力。
多学科交叉
显微镜和望远镜的应用领域将更加广泛，与其他学科的交叉将更加 密切，推动多学科的融合发展。
人类探索的延伸
随着技术的进步，显微镜和望远镜将成为人类探索微观世界和宇宙 的重要工具，进一步拓展人类的认知边界。
望远镜的发展历程
早期望远镜
早期的望远镜采用金属材料制作，结构简单，但重量较大。随着玻璃技术的发 展，人们开始使用玻璃材料制造望远镜，使得其重量和体积大大减小。
现代望远镜
现代望远镜采用了更加先进的技术和材料，如反射式望远镜、干涉仪等，使得 其观测精度和分辨率大大提高。同时，现代望远镜还具有自动化、计算机控制 等功能，使得观测更加方便快捷。

物体距离物镜很远，它的像却离物镜很近，这样 的像应该是缩小的，为什么用望远镜 观察物体时会感到像被放大了？
原来，我们能不能看清一个物体， 它对我们的眼睛所成“视角”的大小十 分重要。
视角 从眼睛的中心向物体两端所引的两条直线的
夹角。
a
a
视角与什么因素有关？
视角与物体大小有关
视角大
a
视角小
a
距离相等时，大物体的视角大，小物体的视角小。
物镜的作用 目镜的作用 相当于投影 相当于放大
把物体的像
仪，成倒立 镜，成正立 放大
放大的实像。放大的虚像。
用凹面镜作为反光镜，起聚光作用。 作用：看清楚微小的物体。
经过两次放大作用，我们就可以看到肉眼看不 见的小物体了。
显微镜下的植物细胞
手 术 显 微 镜
二、望远镜
（1）望远镜的结构
靠近眼睛的凸透镜 目镜
哈勃空间望远镜 全球最大单镜面光学望远镜
欧洲xmm空间望远镜
数字式巡天望远镜
广阔无垠的宇宙
地球和月亮
太阳系
银河系
视角与物体远近有关
视角小
a
视角大
a
物体大小一定时，看近处的物体，视角大， 远处的物体视角小。
三、探索宇宙
第一个把望远镜指向天 空的是伽利略，支持了哥白 尼的“日心说”。第一个观 测到了木星的卫星，太阳黑 子和月球上的环形山。
伽利略望远镜
海王星的发现
海王星外观为蓝色，原因是其大 气层中的甲烷。海王星大气层85%是 氢气，13%是氦气，2%是甲烷， 除此 之外还有少量氨气。 海王星可能有 一个固态的核，其表面可能覆盖有一 层冰。外面的大气层可能分层。海王 星表面温度为摄氏-218度，表面风速 可达每小时2000公里。 此外，海王 星有磁场和极光。还有因甲烷受太阳 照射而产生的烟雾。

夯实基础·逐点练
1 【淮安洪泽区期中】中国传统文化博大精深，传统民间艺
人会制作一种“糖画”，先把糖加热到流体状态，用它画 成各种小动物图案，再慢慢晾干变硬，送给小朋友．关于 制作“糖画”的全过程，下列表述正确的是( A ) A．糖的物态变化是先熔化后凝固 B．糖的温度一直在增加 C．糖的物态变化是先凝固后熔化 D．晾干变硬是汽化过程
看清物体的方法-----把物体二次放大
感悟新知
知1－讲
感悟新知
3. 显微镜放大倍数的计算 目镜的放大倍数×物镜的放大倍数。
知1－讲
注意： (1)显微镜的物镜是一个焦距较短的凸透镜，而目镜是一个焦
距较长的凸透镜。物镜和目镜不能互换位置。 (2)显微镜的反光镜有两面，光线太弱时用凹面镜会聚更多的
光线，光线较强时用平面镜反光。
知2－导
感悟新知
1.常见的望远镜是由两组凸透镜组成的。靠近眼睛的 知2－讲 凸透镜叫做目镜，焦距较小；靠近被观察物体的凸
透镜叫做物镜，焦距较大。望远镜就是利用这两个
凸透镜来帮助人眼看清远处物体的。
不能用望 远镜直接
观察太阳，
否则有失
明的危险.
伽利略望远镜
开普勒望远镜 （天文望远镜）
牛顿望远镜 （反射式望远镜）
感悟新知
知2－练
1．【嘉兴】“嫦娥三号”探月工程已圆满完成，这是我国 航天事业取得的又一次巨大成就。“嫦娥三号”带着 “玉兔号”月球车对月球表面开展了一系列探测活动。 “嫦娥三号”着陆器上携带了一台月基天文望远镜， 这是世界上第一台月基天文望远镜，在月球上进行天 文观测远比地球上的效果好，主要原因是月球上没有 ____空__气______。
如果箭头离小水滴的距离为
1.6 cm，则小水滴的焦距最
