螺钉、螺栓的画法 PPT课件

二、滚动轴承的基本代号
表示内径： d＝ 06 × 5＝ 30mm 表示直径系列（指相同内径尺寸的轴承有不同的外径尺寸）和 宽度系列（相同内径、外径尺寸的轴承有不同的宽度尺寸） 表示类型：“ 6”—深沟球轴承；“ 3”—圆锥滚子轴承；
“5”—推力球轴承
三、滚动轴承的画法
1. 深沟球轴承的画法 2. 推力球轴承的画法 3. 圆锥滚子轴承的画法
四、 半圆键联结的画法
b
b
b
L
五、 钩头楔键联结的画法
8-3 销
销的种类较多，常用的销有圆锥销、圆柱销、 开口销。圆锥销和圆柱销通常用于零件间的连接 与定位.，开口销与槽型螺母配合使用，起防松的 作用。销还可以作为安全装置中的过载剪断元件。
一、 销的种类
二、 销的用途
三、 销孔的加工方法
四、 销的标准编号、图例和标记示例

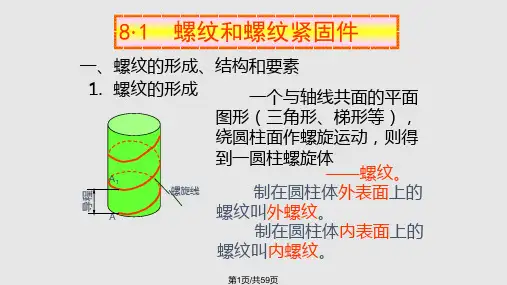

8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
一、常用螺纹紧固件
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000
开槽长圆柱端紧定 螺钉 GB/T 75—1985
l型六角螺母—A和B级 GB/T 6170—2000
l型六角开槽螺母 —A和B级 GB/T 6178—2000 平垫圈—A级 GB/T 97.1—1985
标准型弹簧垫圈 GB/T 93—1987
螺栓GB/T 5782 M12×60 表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
2. 圆柱螺旋压缩弹簧的画法
弹簧在平行于轴线的投影面上的视图中，各 圈的投影转向轮廓线画成直线；有效圈数在四 圈以上的弹簧，中间各圈可省略不画。当中间 部分省略后，可适当缩短图形的长度。
在装配图中，被弹簧挡住的结构一般不画出 ，可见部分应从弹簧的外轮廓线或从弹簧钢丝 剖面的中心线画起。
在装配图中，弹簧被剖切时，如弹簧钢丝（ 简称簧丝）断面的直径，在图形上等于或小于 2mm时，断面可以涂黑表示。
dA
A/2 A/2
D
画法
滚动轴承是标准件，在装配图中通常采 用简化画法(比例画法）。
主要参数
d (内径)
D (外径) B (宽度)
d、D、B 根据轴承代 号在画图前查标准确定。
B
B/2
60º
深沟球轴承简化画法
1. 深沟球轴承的画法
B B/2
60°
A A/2 D
A/2
A
d
2. 推力球轴承的画法
T T/2 60°
圆柱螺旋压缩弹簧的形状和尺寸参数
(1)钢丝直径d (2)弹簧外径D (3)弹簧内径Ｄ1
D1＝D－2d (4)弹簧中径D2
D1＝D (5)节距ｔ (6)有效圈数ｎ (7)总圈数ｎ1
ｎ1＝ｎ＋支承圈数 (8)自由高度Ｈ0
支承圈为2.5时，Ｈ0＝nt＋2d 支承圈为２时，Ｈ0＝nt＋1.5d 支承圈为1.5时，Ｈ0＝nt＋d (9)旋向(分右旋和左旋，常用右旋)
1. 圆柱销的连接的画法
2. 圆锥销的连接的画法
3. 开口销的联结画法
8-4 齿轮
一、概述 二、直齿圆柱齿轮的基本参数和基本尺寸之间的关系 三、齿轮的规定画法
一、概述 1. 齿轮的类型 2. 齿轮的齿形 3. 齿轮的结构
1. 齿轮的类型
蜗杆、蜗轮—用于两垂 直交叉轴间的传动。
圆柱齿轮—用于两平行 轴间的传动。
螺母GB/T 6170 M12 表示A级1型六角螺母，螺纹规格 D=M12
螺母GB/T 6178 M16 表示A级1型六角开槽螺母，螺纹规 格D=M16
垫圈GB/T 97.1 12 表示A级平垫圈，公称尺寸（螺纹规 格）d＝12mm，性能等级为140HV级
垫圈GB/T 93 20 表示标准型弹簧垫圈，规格（螺纹 大径）为20mm
螺柱GB/T 897 M12×50 表示B型双头螺柱，两端均为粗牙 普 通 螺 纹 ， 螺 纹 规 格 d=M12， 公 称 长度l＝50mm
螺钉GB/T 68 Ml0×60 表示开槽沉头螺钉，螺纹规格 d=M10，公称长度l=60mm
螺钉GB/T 75 M5×25 表示长圆柱端紧定螺钉，螺纹规格d ＝M5，公称长度l=25mm
齿轮啮合区放大图
ห้องสมุดไป่ตู้
齿轮啮合区放大图
径向剖视图啮 合区放大图
端面视图啮合 区放大图
8-5 滚动轴承
一、滚动轴承的结构 二、滚动轴承的基本代号 三、滚动轴承的画法
一、滚动轴承的结构
滚动轴承的种类很多，但其结构大体相同。 一般由外（上）圈、内（下）圈和排列在内 （ 上）、外（下）圈之间的滚动体（有钢球、圆柱 滚子、圆锥滚子等）及保持架四部分组成。一般 情况下，外圈装在机器的孔内，固定不动；内圈 套在轴上，随轴转动。
双头螺柱旋入长度
5. 螺钉头的画法
0.8d
1.5
0.4d
90°
1.5d 0.2d
d 0.2d
d
0.25d 0.5d
13
6. 钻孔、螺孔和光孔尺寸
四、螺栓连接画法
螺栓连接常用的连接件有螺栓、螺母、 垫圈，它用与被连接件都不太厚,能加工成 通孔,且要求连接力较大的情况.
1. 螺栓连接的装配过程 2. 螺栓连接的比例画法 3. 螺栓连接的简化画法
第八章 紧固件和常用件
第八章 紧固件和常用件
8-1 螺纹紧固紧件 8-2 键 8-3 销 8-4 齿轮 8-5 滚动轴承 8-6 弹簧
基本要求
１．掌握螺纹及螺纹连接的规定画法和标注 方法。 ２．掌握螺纹连接件的规定画法和标记方法。 ３．掌握螺栓连接、双头螺柱连接和螺钉连 接的规定画法。 ４．掌握键、销及其联结的规定画法． ５．掌握直齿圆柱齿轮及其配合的规定画法。 ６．掌握滚动轴承的规定画法。 ７．掌握弹簧的规定画法。
公称直径d＝10mm，公称长度l ＝60mm，材料为35钢，热处 理硬度28－38 HRC，表面氧化 处理的A型圆锥销： 销 GB/T 117 10×60
公 称 直 径 d＝mm， 长 度 l＝ 50mm，材料为低 碳钢 ，不经 表面处理的开口销； 销 GB/T 91 5×50
五、 销连接的画法
1 圆柱销的连接的画法 2 圆锥销的连接的画法 3 开口销的联结画法
五、 销连接的画法
一、 销的种类
圆柱销
圆锥销
开口销
二、 销的用途
起联接作用
起定位作用
三、 销孔的加工方法
销孔的加工方法
四、销的标准编号、图例和标记示例
圆柱销
GB/T 119.1—2000
圆锥销
GB/T 117—2000
开口销
GB/T 91——2000
公 称 直 径 d＝10mm, 长 度 l=30mm，材料为35钢，热处理 硬度28~38 HRC，表面氧化处 理的A型圆柱销： 销 GB/T 119.1 6m10×30
2. 螺钉连接的比例画法
3. 紧定螺钉连接画法
8-2 键
键的作用:键用于连接轴和 轴上的传动件（如齿轮、皮 带轮等）,使轴和传动件不 发生相对转动，以传递扭矩 或旋转运动。
轴
键
皮带轮
一、 键的种类 二、 键的标准编号、图例和标记示例 三、 平键联结的画法 四、 半圆键联结的画法 五、 钩头楔键联结的画法
1. 螺柱连接的装配过程
2. 螺柱连接的比例画法
3. 螺柱连接的简化画法
六、螺钉连接画法
螺钉连接多用于受力不大的零件的连接, 且不经常拆装的场合。被连接件之一为通孔 而另一零件一般为不通的螺纹孔。
1. 螺钉连接的装配过程 2. 螺钉连接的比例画法 3. 紧定螺钉连接画法
1. 螺钉连接的装配过程
1. 螺栓连接的装配过程
2. 螺栓连接的比例画法
3. 螺栓连接的简化画法
五、螺柱连接画法
双头螺柱连接常用的紧固件有双头螺柱、 螺母、垫圈。一般用与被连接件之一较厚， 不适合加工成通孔,切要求连接力较大的情况； 其上部较薄零件加工成通孔。
1. 螺柱连接的装配过程
2. 螺柱连接的比例画法
3. 螺柱连接的简化画法
1. 齿轮各部分名称及其代号
啮合图
2. 齿轮的尺寸参数关系
三、齿轮的规定画法
1. 单个齿轮的画法 2. 齿轮啮合的画法
1. 单个齿轮的画法
齿顶圆（线）用粗实线 轮齿不画剖面线 分度圆（线）用细点划线
齿根圆（线）用细实线
2. 齿轮啮合的画法
径向剖视图 径向视图
端面视图
端面视图（啮合区省略齿顶圆）
锥齿轮—用于两相 交轴间的传动。
2. 齿轮的齿形
齿轮按轮齿方向和形状的不 同分为直齿、斜齿、人字齿 等。齿型轮廓曲线有渐开线 、摆线、圆弧等，一般采用 渐开线齿廓。
3. 齿轮的结构
轮缘
键槽
轴孔
轮齿 轮毂
幅板
二、直齿圆柱齿轮的基本参数和基本尺寸 之间的关系
1. 齿轮各部分名称及其代号 2. 齿轮的尺寸参数关系
1.圆柱螺旋压缩弹簧的术语和尺寸关系
圆柱螺旋压缩弹簧由钢丝绕 成，一般将两端并紧后磨平，使 其端面与轴线垂直，便于支承。
并紧磨平的若干圈不产生弹性 变形称为支承圈。 通常支承圈 圈数有1.5、２、2.5三种 。 弹簧中参加弹性变形进行有效 工作的圈数，称为有效圈数 。 弹簧并紧磨平后在不受外力情况 下的全部高度，称为自由高度。
（1）画法
视图
剖视图
（2）在装配图中，被弹簧挡住的结构一般不画出
（3） 在装配图中，簧丝直径在图形上等于或 小于2mm时弹簧的画法
