气液相图的绘制

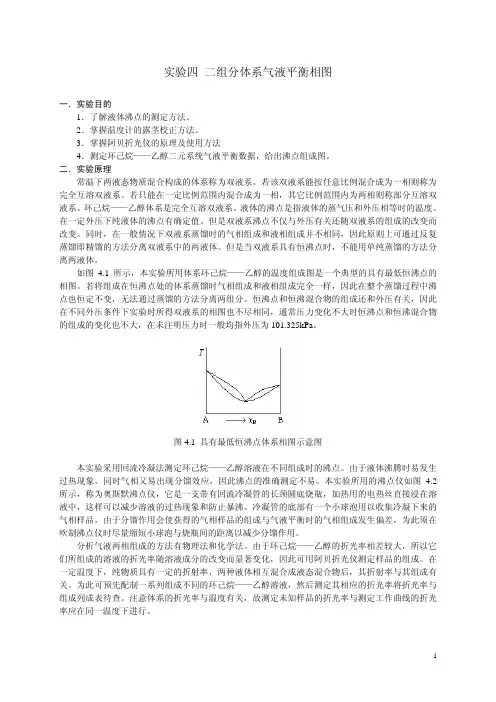

实验四二组分体系气液平衡相图一．实验目的1．了解液体沸点的测定方法。

2．掌握温度计的露茎校正方法。

3．掌握阿贝折光仪的原理及使用方法4．测定环己烷——乙醇二元系统气液平衡数据，给出沸点组成图。

二．实验原理常温下两液态物质混合构成的体系称为双液系。

若该双液系能按任意比例混合成为一相则称为完全互溶双液系。

若只能在一定比例范围内混合成为一相，其它比例范围内为两相则称部分互溶双液系。

环己烷——乙醇体系是完全互溶双液系。

液体的沸点是指液体的蒸气压和外压相等时的温度。

在一定外压下纯液体的沸点有确定值。

但是双液系沸点不仅与外压有关还随双液系的组成的改变而改变。

同时，在一般情况下双液系蒸馏时的气相组成和液相组成并不相同，因此原则上可通过反复蒸馏即精馏的方法分离双液系中的两液体。

但是当双液系具有恒沸点时，不能用单纯蒸馏的方法分离两液体。

如图4.1所示，本实验所用体系环己烷——乙醇的温度组成图是一个典型的具有最低恒沸点的相图。

若将组成在恒沸点处的体系蒸馏时气相组成和液相组成完全一样，因此在整个蒸馏过程中沸点也恒定不变，无法通过蒸馏的方法分离两组分。

恒沸点和恒沸混合物的组成还和外压有关，因此在不同外压条件下实验时所得双液系的相图也不尽相同，通常压力变化不大时恒沸点和恒沸混合物的组成的变化也不大，在未注明压力时一般均指外压为101.325kPa。

图4.1 具有最低恒沸点体系相图示意图本实验采用回流冷凝法测定环己烷——乙醇溶液在不同组成时的沸点。

由于液体沸腾时易发生过热现象，同时气相又易出现分馏效应，因此沸点的准确测定不易。

本实验所用的沸点仪如图 4.2所示，称为奥斯默沸点仪，它是一支带有回流冷凝管的长颈圆底烧瓶，加热用的电热丝直接浸在溶液中，这样可以减少溶液的过热现象和防止暴沸。

冷凝管的底部有一个小球泡用以收集冷凝下来的气相样品，由于分馏作用会使获得的气相样品的组成与气液平衡时的气相组成发生偏差，为此须在吹制沸点仪时尽量缩短小球泡与烧瓶间的距离以减少分馏作用。

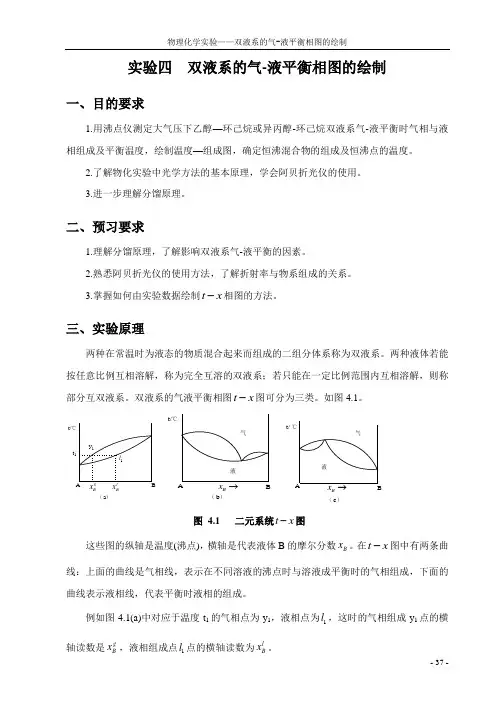

实验四 双液系的气-液平衡相图的绘制一、目的要求1.用沸点仪测定大气压下乙醇—环己烷或异丙醇-环己烷双液系气-液平衡时气相与液相组成及平衡温度，绘制温度—组成图，确定恒沸混合物的组成及恒沸点的温度。

2.了解物化实验中光学方法的基本原理，学会阿贝折光仪的使用。

3.进一步理解分馏原理。

二、预习要求1.理解分馏原理，了解影响双液系气-液平衡的因素。

2.熟悉阿贝折光仪的使用方法，了解折射率与物系组成的关系。

3.掌握如何由实验数据绘制t x -相图的方法。

三、实验原理两种在常温时为液态的物质混合起来而组成的二组分体系称为双液系。

两种液体若能按任意比例互相溶解，称为完全互溶的双液系；若只能在一定比例范围内互相溶解，则称部分互双液系。

双液系的气液平衡相图t x -图可分为三类。

如图4.1。

图 4.1 二元系统t x -图这些图的纵轴是温度(沸点)，横轴是代表液体B 的摩尔分数B x 。

在t x -图中有两条曲线：上面的曲线是气相线，表示在不同溶液的沸点时与溶液成平衡时的气相组成，下面的曲线表示液相线，代表平衡时液相的组成。

例如图4.1(a)中对应于温度t 1的气相点为y 1，液相点为1l ，这时的气相组成y 1点的横轴读数是g B x ，液相组成点1l 点的横轴读数为lB x 。

y 1l 1t 1g B x l B x A B t/℃（a ）气液t/℃A B B x →（b ）t/ ℃气液A B B x →（c ）如果在恒压下将溶液蒸馏，当气液两相达平衡时，记下此时的沸点，并分别测定气相图。

(馏出物)与液相(蒸馏液)的组成，就能绘出此t x图4.1(b)上有个最低点，图4.1(c)上有个最高点，这些点称为恒沸点，其相应的溶液称为恒沸混合物，在此点蒸馏所得气相与液相组成相同。

四、仪器和药品1.仪器玻璃沸点仪一套；阿贝折光仪一台；WLS系列可调式恒流电源一台；SWJ型精密数字温度计一台；SYC超级恒温槽一台。

2.药品无水乙醇（AR）或异丙醇（AR）；环己烷（AR）。

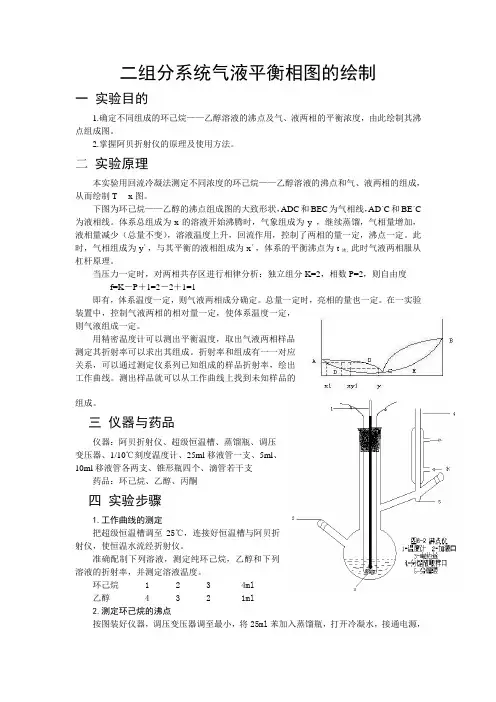

二组分系统气液平衡相图的绘制一实验目的1.确定不同组成的环己烷——乙醇溶液的沸点及气、液两相的平衡浓度，由此绘制其沸点组成图。

2.掌握阿贝折射仪的原理及使用方法。

二实验原理本实验用回流冷凝法测定不同浓度的环己烷——乙醇溶液的沸点和气、液两相的组成，从而绘制T----x图。

下图为环己烷——乙醇的沸点组成图的大致形状，ADC和BEC为气相线，AD´C和BE´C 为液相线。

体系总组成为x的溶液开始沸腾时，气象组成为y ，继续蒸馏，气相量增加，液相量减少（总量不变），溶液温度上升，回流作用，控制了两相的量一定，沸点一定。

此时，气相组成为y´，与其平衡的液相组成为x´，体系的平衡沸点为t沸，此时气液两相服从杠杆原理。

当压力一定时，对两相共存区进行相律分析：独立组分K=2，相数P=2，则自由度f=K－P＋1=2－2＋1=1即有，体系温度一定，则气液两相成分确定。

总量一定时，亮相的量也一定。

在一实验装置中，控制气液两相的相对量一定，使体系温度一定，则气液组成一定。

用精密温度计可以测出平衡温度，取出气液两相样品测定其折射率可以求出其组成。

折射率和组成有一一对应关系，可以通过测定仪系列已知组成的样品折射率，绘出工作曲线。

测出样品就可以从工作曲线上找到未知样品的组成。

三仪器与药品仪器：阿贝折射仪、超级恒温槽、蒸馏瓶、调压变压器、1/10℃刻度温度计、25ml移液管一支、5ml、10ml移液管各两支、锥形瓶四个、滴管若干支药品：环己烷、乙醇、丙酮四实验步骤1.工作曲线的测定把超级恒温槽调至25℃，连接好恒温槽与阿贝折射仪，使恒温水流经折射仪。

准确配制下列溶液，测定纯环己烷，乙醇和下列溶液的折射率，并测定溶液温度。

环己烷 1 2 3 4ml乙醇 4 3 2 1ml2.测定环己烷的沸点按图装好仪器，调压变压器调至最小，将25ml苯加入蒸馏瓶，打开冷凝水，接通电源，缓慢增加电压，加压至12～16V，加压至液体沸腾使，记下温度稳定值。

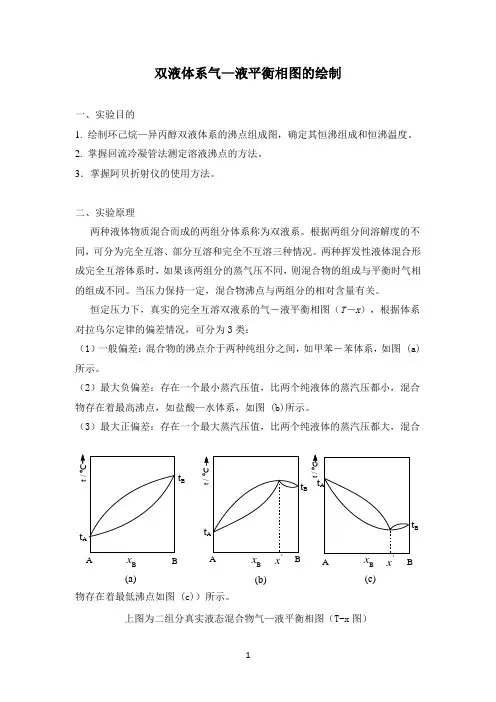

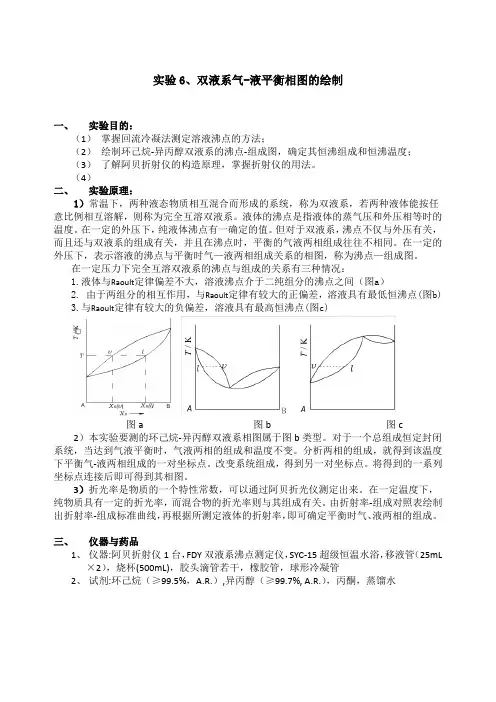

双液体系气—液平衡相图的绘制一、实验目的1. 绘制环己烷—异丙醇双液体系的沸点组成图，确定其恒沸组成和恒沸温度。

2. 掌握回流冷凝管法测定溶液沸点的方法。

3．掌握阿贝折射仪的使用方法。

二、实验原理两种液体物质混合而成的两组分体系称为双液系。

根据两组分间溶解度的不 同，可分为完全互溶、部分互溶和完全不互溶三种情况。

两种挥发性液体混合形成完全互溶体系时，如果该两组分的蒸气压不同，则混合物的组成与平衡时气相的组成不同。

当压力保持一定，混合物沸点与两组分的相对含量有关。

恒定压力下，真实的完全互溶双液系的气－液平衡相图（T －x ），根据体系对拉乌尔定律的偏差情况，可分为3类：（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如图 (a)所示。

（2）最大负偏差：存在一个最小蒸汽压值，比两个纯液体的蒸汽压都小，混合物存在着最高沸点，如盐酸—水体系，如图 (b)所示。

（3）最大正偏差：存在一个最大蒸汽压值，比两个纯液体的蒸汽压都大，混合物存在着最低沸点如图 (c)）所示。

上图为二组分真实液态混合物气—液平衡相图（T-x 图）t At AtAt Bt B t Bt / o Ct / o t / o x Bx Bx BABAABB(a)(b)(c)x 'x '后两种情况为具有恒沸点的双液系相图。

它们在最低或最高恒沸点时的气相和液相组成相同，因而不能象第一类那样通过反复蒸馏的方法而使双液系的两个组分相互分离，而只能采取精馏等方法分离出一种纯物质和另一种恒沸混合物。

为了测定双液系的T－x相图，需在气－液平衡后，同时测定双液系的沸点和液相、气相的平衡组成。

本实验以环己烷－异丙醇为体系，该体系属于上述第三种类型，在沸点仪中蒸馏不同组成的混合物，测定其沸点及相应的气、液二相的组成，即可作出T－x相图。

本实验中两相的成分分析均采用折光率法测定。

三、仪器与试剂1、仪器：沸点仪1台；调压变压器1台；阿贝折射仪1台；温度计(0-100℃) 1支；长滴管1个；短滴管2支；2、试剂：环己烷(分析纯)；异丙醇(分析纯)异丙醇—环己烷标准溶液(异丙醇分别为0.20，0.40，0.50，0.60，0.80，0.90)四、主要实验步骤1. 测定环己烷、异丙醇及标准溶液的折射率调节阿贝折射仪，用一支干燥的短滴管吸取环己烷数滴，注入折射仪的加液孔内，测定其折射率n，读数两次，取其平均值。

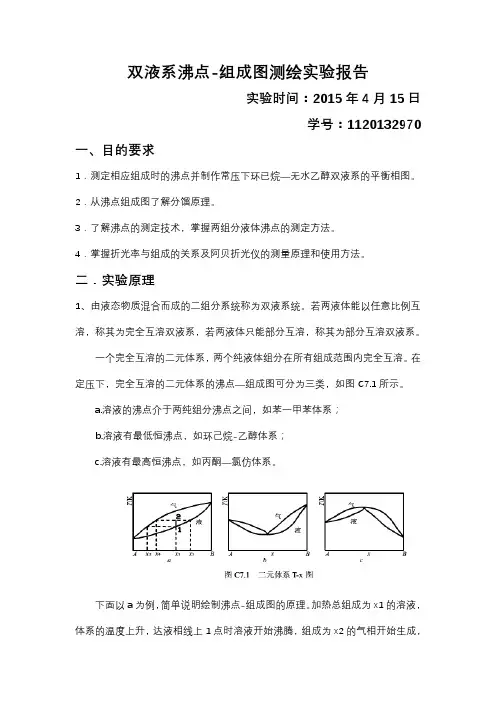

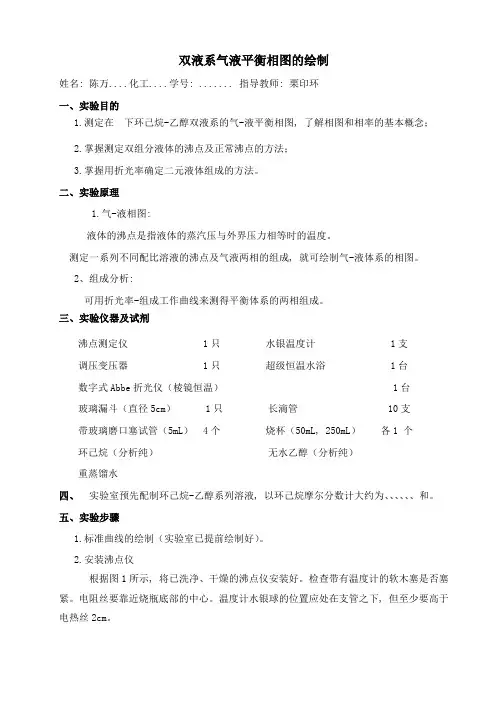

双液系沸点-组成图测绘实验报告实验时间：2015年4月15日学号：1120132970 一、目的要求1．测定相应组成时的沸点并制作常压下环已烷—无水乙醇双液系的平衡相图。

2．从沸点组成图了解分馏原理。

3．了解沸点的测定技术，掌握两组分液体沸点的测定方法。

4．掌握折光率与组成的关系及阿贝折光仪的测量原理和使用方法。

二．实验原理1、由液态物质混合而成的二组分系统称为双液系统。

若两液体能以任意比例互溶，称其为完全互溶双液系，若两液体只能部分互溶，称其为部分互溶双液系。

一个完全互溶的二元体系，两个纯液体组分在所有组成范围内完全互溶。

在定压下，完全互溶的二元体系的沸点—组成图可分为三类，如图C7.1所示。

a.溶液的沸点介于两纯组分沸点之间，如苯一甲苯体系；b.溶液有最低恒沸点，如环己烷-乙醇体系；c.溶液有最高恒沸点，如丙酮—氯仿体系。

下面以a为例，简单说明绘制沸点-组成图的原理。

加热总组成为x1的溶液，体系的温度上升，达液相线上1点时溶液开始沸腾，组成为x2的气相开始生成，但气相量很少，趋于0，x1、x2二点代表达到平衡时液、气两相组成。

继续加热，气相量逐渐增多，沸点继续上升，气、液二相组成分别在气相线和液相线上变化，当达某温度（如2点）并维持温度不变时，则x3、x4为该温度下液、气两相组成，气相、液相的量之比按杠杆规则确定。

从相律f = c - p +2可知：当外压恒定时，在气、液两相共存区域自由度等于1；当温度一定时，则气、液两相的组成也就确定，总组成一定，由杠杆规则可知两相的量之比也已确定。

因此，在一定的实验装置中，全回流的加热溶液，在总组成、总量不变时，当气相的量与液相的量之比也不变时（达气-液平衡），则体系的温度也就恒定。

分别取出气、液两相的样品，分析其组成，得到该温度下气、液两相平衡时各相的组成。

改变溶液总组成，得到另一温度下气、液两相平衡时各相的组成。

测得溶液若干总组成下的气液平衡温度及气、液相组成，分别将气相点用线连接即为气相线，将液相点用线连接即为液相线，得到沸点-组成图。

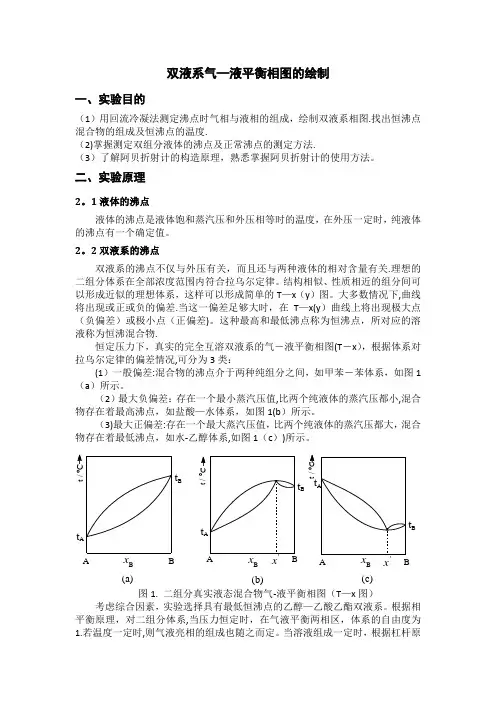

双液系气—液平衡相图的绘制一、实验目的（1）用回流冷凝法测定沸点时气相与液相的组成，绘制双液系相图.找出恒沸点混合物的组成及恒沸点的温度.（2)掌握测定双组分液体的沸点及正常沸点的测定方法.（3）了解阿贝折射计的构造原理，熟悉掌握阿贝折射计的使用方法。

二、实验原理2。

1液体的沸点液体的沸点是液体饱和蒸汽压和外压相等时的温度，在外压一定时，纯液体的沸点有一个确定值。

2。

2双液系的沸点双液系的沸点不仅与外压有关，而且还与两种液体的相对含量有关.理想的二组分体系在全部浓度范围内符合拉乌尔定律。

结构相似、性质相近的组分间可以形成近似的理想体系，这样可以形成简单的T —x （y ）图。

大多数情况下,曲线将出现或正或负的偏差.当这一偏差足够大时，在T —x(y ）曲线上将出现极大点（负偏差）或极小点（正偏差)。

这种最高和最低沸点称为恒沸点，所对应的溶液称为恒沸混合物.恒定压力下，真实的完全互溶双液系的气－液平衡相图(T －x ），根据体系对拉乌尔定律的偏差情况,可分为3类：(1）一般偏差:混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如图1（a ）所示。

（2）最大负偏差：存在一个最小蒸汽压值,比两个纯液体的蒸汽压都小,混合物存在着最高沸点，如盐酸—水体系，如图1(b ）所示。

（3)最大正偏差:存在一个最大蒸汽压值，比两个纯液体的蒸汽压都大，混合物存在着最低沸点，如水-乙醇体系,如图1（c ）)所示。

图1. 二组分真实液态混合物气-液平衡相图（T —x 图）考虑综合因素，实验选择具有最低恒沸点的乙醇—乙酸乙酯双液系。

根据相平衡原理，对二组分体系,当压力恒定时，在气液平衡两相区，体系的自由度为1.若温度一定时,则气液亮相的组成也随之而定。

当溶液组成一定时，根据杠杆原t AtAt At Bt B t Bt / o Ct / o t / o x Bx Bx B ABAABB(a)(b)(c)x 'x '理，两相的相对量也一定。
