模具 CAD CAM复习要点 我整理的知识讲解

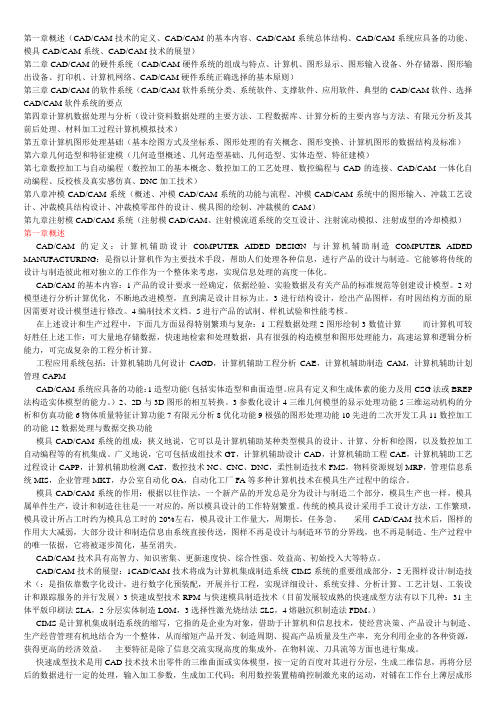

第一章概述（CAD/CAM技术的定义、CAD/CAM的基本内容、CAD/CAM系统总体结构、CAD/CAM系统应具备的功能、模具CAD/CAM系统、CAD/CAM技术的展望）第二章CAD/CAM的硬件系统（CAD/CAM硬件系统的组成与特点、计算机、图形显示、图形输入设备、外存储器、图形输出设备、打印机、计算机网络、CAD/CAM硬件系统正确选择的基本原则）第三章CAD/CAM的软件系统（CAD/CAM软件系统分类、系统软件、支撑软件、应用软件、典型的CAD/CAM软件、选择CAD/CAM软件系统的要点第四章计算机数据处理与分析（设计资料数据处理的主要方法、工程数据库、计算分析的主要内容与方法、有限元分析及其前后处理、材料加工过程计算机模拟技术）第五章计算机图形处理基础（基本绘图方式及坐标系、图形处理的有关概念、图形变换、计算机图形的数据结构及标准）第六章几何造型和特征建模（几何造型概述、几何造型基础、几何造型、实体造型、特征建模）第七章数控加工与自动编程（数控加工的基本概念、数控加工的工艺处理、数控编程与CAD的连接、CAD/CAM一体化自动编程、反校核及真实感仿真、DNC加工技术）第八章冲模CAD/CAM系统（概述、冲模CAD/CAM系统的功能与流程、冲模CAD/CAM系统中的图形输入、冲裁工艺设计、冲裁模具结构设计、冲裁模零部件的设计、模具图的绘制、冲裁模的CAM）第九章注射模CAD/CAM系统（注射模CAD/CAM、注射模流道系统的交互设计、注射流动模拟、注射成型的冷却模拟）第一章概述CAD/CAM的定义：计算机辅助设计COMPUTER AIDED DESIGN 与计算机辅助制造COMPUTER AIDED MANUFACTURING：是指以计算机作为主要技术手段，帮助人们处理各种信息，进行产品的设计与制造。

它能够将传统的设计与制造彼此相对独立的工作作为一个整体来考虑，实现信息处理的高度一体化。

1．简述CAD，CAM，CAPP,CAD/CAM集成的基本概念。

CAD是指工程技术人员以计算机为辅助工具来完成产品设计过程中的各项工作，如：任务规划，概念设计，结构设计与分析，详细设计与工程设计等。

CAM是指借助计算机来完成从生产准备到产品制造出来的过程中的各项活动，如计算机辅助数控加工编程、制造过程控制、质量检测与分析等CAPP是指工艺人员借助于计算机，根据产品制造工艺要求，交互地或自动地确定产品加工方法和方案，如加工方法选择、工艺路线确定、工序设计等CAD/CAM集成是运用现代数字化，信息化技术将CAD/CAM个组成部分以及制造系统中与CAD/CAM有关的其他子系统有机的进行组织和管理，实现系统的信息共享和资源分享，完成功能交互，信息共享，数据通信的管理与控制。

2．简述CAD／CAM系统的基本功能。

（1）.图形显示功能（2）输入输出功能（3）存储功能（4）交互功能（即人机接口）3．简述CAD／CAM系统的工作过程信息的不断产生，修改，交换和存取的过程。

1．简要说明CAD/CAM系统的基本组成：硬件系统和软件系统和人2．简要说明CAD/CAM系统设计的总体原则、硬件设备的选用原则、软件的选用原则？1，实用化原则2．适度先进性原则3．系统性原则4．整体设计与分步实施原则硬件系统原则：1.系统功能2.系统升级扩展能力3.系统开放性与可移植性4.系统可靠性,可维护性与服务质量软件选择原则1.性价比2.开放性3.二次开发环境4.与硬件匹配情况5.软件商综合能力1．插值法的基本思想？在插值点附近选取几个合适的节点，过这些点构造一个简单的函数g（χ）代替原来的函数ƒ（χ），这样作为插值点的函数值就用g （χ）的值代替，g（χ）也称为逼近函数。

最常用的逼近函数g（χ）为代数多项式，常用的为线性插值法和抛物线插值法2．插值计算（线性、抛物线插值）？1．如何理解基本图形变换和组合变换?2．求自动生成工程图的变换矩阵？1．何为几何信息和拓扑信息？几何建模为什么必须同时给出几何信息和拓扑信息？举例说明？几何信息：指物体在欧氏空间中的形状、位置和大小，可用具体的数学表达式来进行定量描述，最基本的几何元素是点、直线、面。

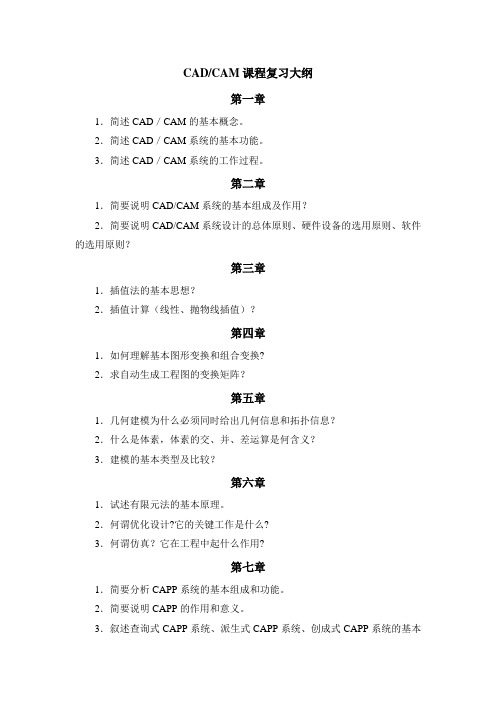

CAD/CAM课程复习大纲第一章1．简述CAD／CAM的基本概念。

2．简述CAD／CAM系统的基本功能。

3．简述CAD／CAM系统的工作过程。

第二章1．简要说明CAD/CAM系统的基本组成及作用？2．简要说明CAD/CAM系统设计的总体原则、硬件设备的选用原则、软件的选用原则？第三章1．插值法的基本思想？2．插值计算（线性、抛物线插值）？第四章1．如何理解基本图形变换和组合变换?2．求自动生成工程图的变换矩阵？第五章1．几何建模为什么必须同时给出几何信息和拓扑信息？2．什么是体素，体素的交、并、差运算是何含义？3．建模的基本类型及比较？第六章1．试述有限元法的基本原理。

2．何谓优化设计?它的关键工作是什么?3．何谓仿真？它在工程中起什么作用?第七章1．简要分析CAPP系统的基本组成和功能。

2．简要说明CAPP的作用和意义。

3．叙述查询式CAPP系统、派生式CAPP系统、创成式CAPP系统的基本原理，并分析比较其异同。

4．派生式CAPP 系统中零件组划分方法？5．派生式CAPP 系统中典型工艺的设计方法？第十一章1．什么是CAD ／CAM 系统集成?2．集成的基本特征？3．集成化制造系统的组成？4．CAD/CAM 系统集成的含义？5．CAD/CAM 集成方式？6．CAD/CAM 集成的作用？7．，CAD/CAM 集成的方法？AAAAAAAAA一、简述CAD 、CAPP 、CAM 、CAD/CAM 集成的概念及其内涵。

二、简述CAD/CAM 系统的基本组成及作用？三、计算例：已知函数表用线性插值、二次拉格朗日插值计算Sin0.3367的值。

解：线性插值 取x 1 =0.32 x 2 =0.34Sin0.3367=122122))((x x x x y y y ----=0.333487-32.034.0)3367.034.0)(314567.0333487.0(--- =0.330367二次拉格朗日插值 x 1 =0.32 x 2 =0.34 x 3 =0.36 Sin0.3367=323132123212311312132))(())(())(())(())(())((y x x x x x x x x y x x x x x x x x y x x x x x x x x ----+----+---- = 352274.0)34.036.0)(32.036.0()34.03367.0)(32.03367.0(333487.0)36.034.0)(32.034.0()36.03367.0)(32.03367.0(314567.0)36.032.0)(34.032.0()36.03367.0)(34.03367.0(----+----+---- =0.330375四、图形对于任一条线y=ax+b 对称五、回答1、几何建模为什么必须同时给出几何信息和拓扑信息？2．建模的基本类型及比较？六、1．试述有限元法的基本原理。

《CAD/CAM技术》课程复习要点课程名称：《CAD/CAM技术》适用专业：2016级机械设计制造及其自动化、2014级机械设计制造及其自动化（高起本函授）辅导教材：《机械CAD/CAM技术》王隆太主编机械工业出版社复习要点：第一章机械CAD/CAM技术概述第一节CAD/CAM技术的基本概念1.1.1 CAD技术：计算机辅助设计，指工程技术人员在计算机及其各种软件工具的帮助下，应用自身的知识和经验，对产品进行包括方案构思、总体设计、工程分析、图形编辑和技术文档整理等一切设计活动的总称。

1.1.2 CAE技术：计算机辅助工程分析1.1.3 CAPP技术：计算机辅助工艺设计，是根据产品设计结果进行产品的加工方法和制造过程的设计。

1.1.4 CAM技术：计算机辅助制造，指计算机在制造领域有关应用的总称，有广义和狭义之分。

第二节CAD/CAM系统的功能和作业过程一、CAD/CAM系统的主要功能二、CAD/CAM系统作业过程第三节CAD/CAM系统的硬件和软件一、CAD/CAM系统的组成是由硬件、软件和设计者组成的人机一体化系统。

二、CAD/CAM系的硬件主要有计算机主机、输入设备、输出设备、存储器、生产设备以及计算机网络等几部分组成。

三、CAD/CAM系统的软件第四节CAD/CAM技术的发展和应用一、CAD/CAM技术的产生与发展二、CAD/CAM技术在制造工程中的应用三、CAD/CAM技术的发展趋势思考题：1、8第二章CAD/CAM的支撑技术第一节CAD/CAM系统常用的数据结构第二节数据管理技术第三节计算机网络技术第四节可视化技术第五节人工智能技术思考题：8第三章设计/制造数据的处理技术第一节数表的计算机处理技术第二节线图的计算机处理技术第三节数据库在CAD/CAM作业中的应用第四章计算机图形处理技术第一节窗口与图形剪裁技术一、窗口与视区二、直线段的裁剪技术三、多边形的剪裁技术第二节图形变换一、二维图形的几何变换：掌握几种变换方法二、三维图形的几何变换三、三维图形的投影变换和透视变换第三节计算机辅助绘图一、交互式绘图：掌握AutoCAD绘图步骤二、程序参数化绘图三、尺寸驱动参数化绘图四、参数化图库的使用与建立五、工程图的自动生成：掌握工程图的生成方法第四节曲线和曲面思考题：8、9第五章机械CAD/CAM建模技术第一节几何建模概述一、机械CAD/CAM几何建模概述几何建模是用计算机来表示和构造形体的几何形状，建立计算机内部模型的过程。

cadcam复习资料CAD/CAM复习资料随着科技的不断发展，计算机辅助设计与制造（CAD/CAM）技术在制造业中扮演着越来越重要的角色。

CAD/CAM技术通过将计算机技术与设计制造流程相结合，提高了产品设计和制造的效率和精度。

在这篇文章中，我们将回顾一些与CAD/CAM相关的重要知识点，以便复习和加深理解。

1. CAD的基本概念CAD是计算机辅助设计的简称，它是利用计算机技术来辅助进行产品设计的过程。

CAD软件可以帮助设计师创建、修改和分析产品的图形模型。

通过CAD，设计师可以更快速、更精确地完成设计任务，并进行各种分析和测试，以确保产品的性能和质量。

2. CAD的应用领域CAD技术广泛应用于各个行业，包括机械制造、建筑设计、电子电气、航空航天等。

在机械制造领域，CAD可以帮助设计师创建三维模型，并进行装配和运动仿真。

在建筑设计领域，CAD可以帮助建筑师创建建筑模型，并进行空间规划和可视化展示。

3. CAM的基本概念CAM是计算机辅助制造的简称，它是利用计算机技术来辅助进行产品制造的过程。

CAM软件可以将CAD模型转化为机床能够理解和执行的指令，从而实现产品的加工和制造。

4. CAD/CAM集成CAD和CAM的集成是实现全面数字化制造的关键。

通过CAD/CAM集成，设计师可以直接将设计数据传输给机床，避免了传统制造过程中的信息丢失和误差。

这种集成可以提高制造效率，减少人为错误，提高产品质量。

5. CAD/CAM的优势CAD/CAM技术具有多个优势。

首先，它可以提高设计和制造的效率，节省时间和人力成本。

其次，CAD/CAM可以提高产品的精度和一致性，减少人为错误。

此外，CAD/CAM还可以进行各种分析和测试，帮助设计师优化产品设计。

最后，CAD/CAM可以实现数字化制造，提高制造的灵活性和响应速度。

6. CAD/CAM的发展趋势随着科技的不断进步，CAD/CAM技术也在不断发展。

未来，CAD/CAM将更加智能化和自动化，通过人工智能和机器学习等技术，实现自动设计和制造。

1. CAD是一种用机算机硬、软件系统辅助人们对产品或工程进行设计的方法与技术，包括设计、绘图、工程分析与文档处理等活动。

2. CAD主要涉及以下技术：1)图形处理技术 2)工程分析技术3)数据管理与数据交换技术4)文档处理技术5)界面开发技术6)基于Web的网络应用技术CAD发展过程：2D绘图系统三视图算法—贝塞尔算法应用3D曲面造型系统—实体造型技术——特征参数化技术参数化实体技术—变量化设计技术参数化技术在设计全过程中，将形状和尺寸联合起来一并考虑，通过尺寸约束来实现对几何形状的控制；变量化技术将形状约束和尺寸约束分开处理。

参数化技术在非全约束时，造型系统不许可执行后续操作；变量化技术由于可适应各种约束状况，操作者可以先决定所感兴趣的形状，然后再给一些必要的尺寸，尺寸是否注全并不影响后续操作3. CAD 的主要目标：减少人的工作量/错误；缩短设计时间；给不同的团队之间提供交流工具3. CAD的特点:结合了电子计算机精确的绘图与数学处理能力；设计自动化及分析、动画、仿真、计划、制造的集成；优化4. CAD系统共同采用的工具：显示几何形状－计算机绘图（2D)－几何造型（3D）交互绘图编程－不同的平台编程－图形用户界面管理及存储设计数据－数据结构设计－数据库系统生成可行的设计（自动的）－知识推理－基于知识的系统－模糊逻辑－人工神经网络评估替代设计方案和寻找最优解－数值优化－有限元－成本建模及分析5. 数据(data)是：用于描述客观事物的信息，包括数值、字符或其他各种符号，它们可以输人到计算机，并由计算机程序加以识别和处理。

6. 数据元素(data element)是数据中抽象的基本单元，它可由一个或多个数据项(data item)组成。

7. 数据结构包括数据的逻辑结构和数据的物理结构。

8. 数据的逻辑结构它是描述数据之间的逻辑关系，常见的数据逻辑结构有线性表、9.数据的物理结构称为数据的存储结构．是描述数据在计算机存储介质上的表示方法及相互关系。

《CAD/CAM》技术复习纲第一章：1．了解CAD、CAPP、CAM的定义，工程技术人员以计算机为工具、用各自的专业知识，对产品进行总体设计、绘图、分析和编写技术文档等设计活动的总称。

是根据产品设计所给出的信息进行产品的加工方法和制造过程的设计。

计算机辅助制造（CAM）是指应用计算机来进行产品制造的统称。

2．CAD/CAM基本功能、主要任务（关键技术）。

i.图形显示功能，存贮功能，输入输出功能，交互功能（即人机接口），图形显示功能，存贮功能，输入输出功能，交互功能（即人机接口）ii.几何造型，计算分析，工程绘图，结构分析，优化设计，计算机辅助工艺规程设计（CAPP），NC自动编程，模拟仿真，工程数据管理第二章：1．CAD/CAM系统由哪几部分组成，常用硬件有哪些？CAD/CAM系统如何安排布局形式？各有什么特点？一个是硬件系统，一个是软件系统CAD/CAM系统的硬件主要由一套计算机系统（主机、外存储器、图形输入输出设备及通信接口）和数控生产设备组成按系统的配置方式来分：1)集中式主机型系统（Mainframe Based System）2)小型成套（Turnkey System）3)分布式工程工作站（Distributed Workstation）4) 微型计算机系统（PC Personal Computer）2．光栅扫描显示器如何显示彩色图形？3．CAD/CAM系统的选择原则？实用化原则，适度先进性原则，系统性原则，整体设计与分步实施原则第三章：1．数据结构的概念，常用数据的逻辑结构和物理结构的类型、特点，常见的数据结构有哪些？被处理对象的数据和数据之间的相互关系——数据结构。

数据的逻辑结构：线性结构，非线性结构数据的物理结构：顺序存储，链接存储2．数与二叉树的概念，树的度、树的深度、根结点、叶结点、结点的度等概念，一般树如何转化为二叉树、如何遍历二叉树？树表示了元素之间的层次关系，这种关系就仿佛一棵倒长的树根结点，其余结点可分为n（n≥0）个互不相交的有限集T1，T2……T n，而这些集合的每一个集合本身又都是一棵树，我们称之为该树的子树。

第一章1.CAD/CAM技术主要包括哪些技术？计算机辅助设计(Computer Aided Design，CAD), 计算机辅助工程分析(Computer Aided Engineering，CAE), 计算机辅助工艺过程设计(Computer Aided Process Planning，CAPP), 计算机辅助制造(Computer Aided Manufacturing，CAM)2.产品的整个生产过程包含哪些环节？整个过程包括产品设计、工艺设计、加工检测和装配调试等过程3.CAD/CAM系统具有哪些基本功能？(1) 人机交互功能。

(2) 存储功能。

(3) 图形显示功能。

(4) 输入/输出功能。

4. CAD/CAM技术的硬件组成、软件组成。

CAD/CAM系统的硬件主要由主机、存储器、输入设备、输出设备、显示器及网络通信设备等组成。

系统软件、支撑软件和应用软件。

5. CAD/CAM技术的发展趋势。

CAD/CAM技术还在发展中，发展趋势主要体现在集成化、智能化、网络化、标准化、虚拟化、绿色化等方面。

6.简称的中文含义：CAD、CAM、CAE、CAPP。

第二章1.工程数据的计算机处理方法。

答：（1）工程数据的程序化处理。

工程数据的程序化处理是指在应用程序内部对数表、线图等进行查寻、处理和计算。

程序化适合于需要经常使用而共享度要求又不是很高的情况，例如，工程数据中的数表、有公式的线图以及经验公式等。

（2）工程数据的文件化处理。

工程数据的文件化处理是指将工程数据以一定的格式存放于文件中，在使用时程序打开文件并进行查询等操作。

将工程数据进行文件化处理，不仅可使程序简练，还可使数表与应用程序分离，实现一个数表文件供多个应用程序调用，增强数据管理的安全性，提高数据系统的可维护性。

根据数据类型的不同，工程数据文件通常采用两种类型的文件：文本文件和数据文件。

（3）工程数据的解析化处理。

工程数据的解析化处理是指将那些数据间有某种联系或函数关系的列表或线图，采用公式化的方式进行描述，从而实现非离散数据的查寻。
