液压与气压传动复习资料(题库)

1 / 22 单选题（3分）正确答案A我的答案A评分 3分液压系统中,常用的执行元件有液压缸和( )。

A液压马达、液压泵B压力继电器、蓄能器C电磁换向阀2 / 22 单选题（3分）正确答案D我的答案D评分 3分液压传动系统中,常用的方向控制阀是( )。

A节流阀B调速阀、溢流阀C减压阀、顺序阀D单向阀、换向阀3 / 22 单选题（3分）正确答案B我的答案B评分 3分液压系统中减压阀处的压力损失是属于--------A沿程压力损失局部压力损失C两种都是D两种都不是4 / 22 单选题（3分）正确答案C我的答案C评分 3分下列液压缸中可以进行差动连接的是-------------A柱塞式液压缸B摆动式液压缸C单活塞杆式液压缸D双活塞杆式液压缸5 / 22 单选题（3分）正确答案B我的答案B评分 3分调压和减压回路所采用的主要液压元件是---------A换向阀和液控单向阀B溢流阀和减压阀顺序阀和压力继电器D单向阀和压力继电器6 / 22 单选题（3分）正确答案D我的答案D评分 3分单作用叶片泵--------------A定子内表面近似腰圆形B转子与定子中心的偏心剧可以改变,在重合时,可以获得稳定大流量C可改变输油量,还可改变输油方向D转子径向压力不平衡7 / 22 单选题（3分）正确答案B我的答案B评分 3分为减少泵在工作过程中的脉动现象,最适合作为单作用叶片泵、双作用叶片泵及轴向柱塞泵的叶片数/柱塞数的是( )。

A11、12、7B13、12、1115、16、13D15、14、98 / 22 单选题（3分）正确答案B我的答案B评分 3分液压系统的真空度应等于( )。

A绝对压力与大气压力之差B大气压力与绝对压力之差C相对压力与大气压力之差D大气压力与相对压力之差答案解析无.9 / 22 单选题（3分）正确答案A我的答案A评分 3分下列换向阀的中位机能中,能对液压缸进行闭锁的是------------AO型BH型CY型DP型10 / 22 单选题（3分）正确答案C我的答案C评分 3分液压系统的工作压力取决于（），执行元件的运动速度取决于（）。

可编辑修改精选全文完整版《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由 元件、 元件、 元件、 元件和 元件五部分组成。

2．节流阀通常采用 小孔；其原因是通过它的流量与 无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是 ，另一种是 。

区分这两种流动状态的参数是 。

4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 会急剧增加，该处 将急剧降低，这时有可能产生气穴。

5．液压马达把 能转换成 能，输出的主要参数是 和 。

6．液压泵的容积效率是该泵 流量与 流量的比值。

7．液压缸的泄漏主要是由 和 造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是 。

9．和齿轮泵相比，柱塞泵的容积效率较 ，输出功率 ，抗污染能力 。

10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。

11．常用方向阀的操作方式有 、 、 等三种。

二、选择题1．液压缸差动连接工作时，缸的（ ）。

A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ ）。

A ．24dQ v π=B ．)(222d D Q v -=π C ．24DQ v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ ）。

A ．)(222d D pF -=πB ．22d pF π=C ．)(422d D p F -=π D ．42d p F π=4．在液压系统中，液压马达的机械效率是（ ）。

A ．TM M∆=η B ．M M M T T ∆+=ηC ．T M M ∆-=1ηD ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（ ）。

A ．TQ Q∆-=1η B ．T T Q Q Q ∆-=ηC ．TQ Q∆=η D ．Q Q Q T T ∆+=η6．液压系统的真空度应等于（ ）。

《液压与气压传动》重修复习资料一、填空题。

1.液压传动系统由、、、和传动介质五个部分组成。

2.如液体中某一点处的小于大气压则产生真空度，其数值应等于。

3.液压动力元件是把原动机输入的转变成输出的能量转换装置。

4 .影响液体流动的力主要是惯性力和粘性力，雷诺数大，说明力起主导作用，这样的液流呈紊流状态；雷诺数小，说明力起主导作用，液流呈层流状态。

5. 液体在直管中流动时，产生压力损失；在变直径管、弯管中流动时产生压力损失。

6. 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为。

7.下列三种气动三位四通换向阀的中位机能类型分别是、和。

8. 单作用叶片泵转子每转一周，完成吸、排油各次，同一转速的情况下，改变它的可以改变其排量。

9.在柱塞式阀心上都开有，使其工作时可以靠液压力自动对中，以保持同心，减少泄露。

10.在圆管中，液流的流速分布呈规律。

11、液体在管道中存在两种流动状态，时粘性力起主导作用，时惯性力起主导作用，液体的流动状态可用来判断。

12、为了防止叶片卡死，我国往往采用使叶片前倾的方法来解决问题，一般选取的倾角是。

13、对于单出杆型液压缸来说，速比越大，活塞杆伸出和缩回的速度。

14、液体在管道中存在两种流动状态，即和。

15、齿轮泵主要存在的三大问题是、和。

16、液压缸按其结构特点可分为、和。

17、液压阀按其功能不同，可分为、、。

18、常见的液压基本回路有、、和。

19、液压系统中的压力取决于，执行元件的运动速度取决于。

20、在研究流动液体时，把假设既又的液体称为理想流体。

21、由于流体具有，液流在管道中流动需要损耗一部分能量，它由损失和损失两部分组成。

22、液压泵的实际流量比理论流量；而液压马达实际流量比理论流量。

23、20号液压油在40℃时，其运动粘度的平均值约为cSt。

24、流体在作恒定流动时，流场中任意一点处的、、都不随时间发生变化。

《液压与气压传动》综合复习题1、可以承受负值负载的节流调速回路是（ C）。

A、进油路节流调速回路B、旁油路节流调速回路C、回油路节流调速回路D、三种回路都可以2、已知单活塞杆液压缸两腔有效面积A1=2A2，液压泵供油流量为q，如果将液压缸差动连接，活塞实现差动快进，那么进入大腔的流量是2 q，如果不差动连接，则小腔的排油流量是（A ）。

A、0.5qB、1.5 qC、1.75 qD、2 q3、在气体状态变化的减小过程中，系统靠消耗自身的内能对外做功；在气体状态变化的（C）过程中，无内能变化，加入系统的热量全部变成气体所做的功。

A、等容过程B、等压过程C、等温过程D、绝热过程4、在减压回路中，减压阀调定压力为pj ，溢流阀调定压力为py ，主油路暂不工作，二次回路的负载压力为pL。

若py>pj>pL，减压阀阀口状态为阀口处于全开启状态，减压阀不起减压作用；若py>pL>pj，减压阀阀口状态为（A ）。

A、阀口处于小开口的减压工作状态B、阀口处于完全关闭状态，不允许油流通过阀口C、阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀D、阀口处于全开启状态，减压阀不起减压作用5、双作用叶片泵具有作用在转子和定子上的液压径向力平衡、不考虑叶片厚度，瞬时流量是均匀的的结构特点；而单作用叶片泵具有（ B ）、改变定子和转子之间的偏心可改变排量的结构特点。

A、作用在转子和定子上的液压径向力平衡B、所有叶片的顶部和底部所受液压力平衡C、不考虑叶片厚度，瞬时流量是均匀的D、改变定子和转子之间的偏心可改变排量6、下列液压马达中，齿轮马达、叶片马达、轴向柱塞马达为高速马达，（D ）为低速马达。

A、齿轮马达B、叶片马达C、轴向柱塞马达D、径向柱塞马达7、在定量泵节流调速阀回路中，调速阀可以安放在回路的进油路、进油路、旁油路，而旁通型调速回路只能安放在回路的（ A ）。

A、进油路B、回油路C、旁油路D、边油路8、当限压式变量泵工作压力p>p拐点时，随着负载压力上升，泵的输出流量呈线性规律衰减；当恒功率变量泵工作压力p>p拐点时，随着负载压力上升，泵的输出流量（ C ）。

1.可以将液压能转化为机械能的元件是（ C ）。

A．电动机B．液压泵C．液压缸或液压马达D．液压阀2．活塞有效作用面积一定时，活塞的运动速度取决于（D）。

A．液压缸中油液的压力B．负载阻力的大小C．进入液压缸的流量D．液压泵的输出流量3.．不能成为双向变量液压泵的是（A ）。

A．双作用式叶片泵B．单作用式叶片泵C．轴向柱塞泵D．径向柱塞泵4.通常情况下，柱塞泵多用于（A ）系统。

A．10MPa以上的高压B．2．5MPa以下的低压C．6．3MPa以下的中压5.单出杆活塞式液压缸（C ）。

A．活塞两个方向的作用力相等B．活塞有效作用面积为活塞杆面积2倍时，工作台往复运动速度相等C．其运动范围是工作行程的3倍D．常用于实现机床的快速退回及工作进给1．液压系统的辅助元件是（D ）。

A．电动机B．液压泵c．液压缸或液压马达D．油箱2.水压机的大活塞上所受的力，是小活塞受力的50倍，则小活塞对水的压力与通过水传给大活塞的压力比是（C ）。

A．50 B．50：1 C．1：1 D．25：13.双作用叶片泵实质上是（ A ）。

A．定量泵B．变量泵C．双联叶片泵D．双级叶片泵4.通常情况下，柱塞泵多用于（A ）系统。

A．10MPa以上的高压B．2．5MPa以下的低压C．6．3MPa以下的中压5.柱塞式液压缸（B ）。

A．可作差动连接B．可组合使用完成工作台的往复运动C．缸体内壁需精加工D．往复运动速度不一致1、液压油是液压传动中常用来传递运动和动力的工作介质。

2、气压传动系统可分为气源及处理元件、控制元件、执行元件、辅助元件等部分。

3、液压传动的两个重要参数是压力和流量，它们的乘积表示输出功率。

4.液压系统压力的大小决定于负载，而流量的大小决定了执行元件的速度。

5.输出流量不能调节的液压泵称为定量泵，可调节的液压泵称为变量泵。

外啮合齿轮泵属于定量泵。

6.双出杆活塞缸当缸体固定时为实心双出杆活塞缸，其工作台运动范围约为有效行程的3倍；当活塞杆固定时为空心双出杆活塞缸，其工作台运动范围约为有效行程的2倍。

模拟测试1一、单项选择题（本大题共10小题，每小题2分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 在减压回路中，减压阀调定压力为Pj，溢压阀调定压力为Py，主油路暂不工作，二次回路的负载压力为PL。

若Py＞Pj＞PL，减压阀阀口状态为：【D】A. 阀口处于小开口的减压工作状态B. 阀口处于完全关闭状态，不允许油流通过阀口C. 阀口处于基本关闭状态，但仍允许少量的油流通过阀口流至先导阀D. 阀口处于全开启状态，减压阀不起减压作用2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是【 D】A. 齿轮啮合线处的间隙B. 泵体内壁（孔）与齿顶圆之间的间隙C. 传动轴与轴承之间的间隙D. 齿轮两侧面与端盖之间的间隙3.影响液压泵容积效率下降的主要原因【D】A. 工作压力B. 内摩擦力C. 工作腔容积变化量D. 内泄漏4.一单杆活塞式液压缸差动连接时，要使V3=V2，则活塞与螺杆直径之比应为【B】A. 1B.C.D. 25.在外反馈限压式变量叶片泵q—p特性曲线中，确定曲线拐点B处的工作压力值由【C】A. 改变工作压力B. 调节流量调节螺钉C. 调节弹簧预压缩量D. 更换刚度不同的弹簧6. 流经固定平行平板缝隙的流量与缝隙值的（A）成正比。

【】A. 一次方B. 1/2次方C. 二次方D. 三次方7. 有两个调整压力分别为5MPa和10MPa的溢流阀并联在液压泵的出口，泵的出口压力为：【A】A. 5MPaB. 10MPaC. 15MPaD. 20MPa8. 如图所示液压回路，溢流阀调定的压力为5Mpa，减压阀调定的压力为1.5Mpa，活塞运动时的负载压力为1Mpa，其他压力损失不计，活塞在碰到死挡铁后Ａ处的压力为【B】A. 1MPaB. 1.5MpaC. 5MPaD. 6 Mpa9. 图示系统中的溢流阀在液压系统中的作用为：【C】A. 作背压阀B. 作溢流阀C. 作安全阀D. 作卸荷阀10. 图示二通插装阀组成的方向控制阀为：【D】A. 单向阀B. 二位二通阀C. 二位三通阀D. 二位四通阀二、问答题（本大题共5小题，每小题6分，共30分）1. 解释溢流阀的压力流量特性。

液压与气压传动试题库及答案1.液压传动中，压力决定于负载，速度决定于流量。

2.液压传动中，实际输出流量和泵的出口压力相乘是液压功率。

3.我国生产的机械油和液压油采用40℃时的运动粘度(mm2/s)为其标号。

4.管路系统总的压力损失等于沿程压力损失及局部压力损失之和。

5.方向控制阀的操纵方式有如下五种形式：手动式、机动式、电磁式、液动式、电液动式。

6.溢流阀、减压阀、顺序阀都有直动式和先导式两种不同的结构形式。

7.进油路节流调速回路的功率损失由溢流损失和节流损失两部分组成。

1.压力对粘度的影响影响不大。

2.目前，90%以上的液压系统采用石油型液压油。

3.管内的绝对压力比大气压力小。

4.如果液体流动是连续的，那么在液体通过任一截面时，流量是相等的。

5.在同一管道中，Re紊流。

Re临界。

Re层流。

6.有卸荷功能的中位机能是H、K、M型。

7.顺序阀的主要作用是利用压力变化以控制油路的接通或切断。

8.旁油路节流调速回路在重载高速时有较高的速度刚度。

9.调速阀可以实现以上都正确。

10.可以承受负值负载的节流调速回路是轻载低速。

液压系统的调速方法有三种，分别是节流调速、容积调速和节流容积调速。

其中，定量泵节流调速系统中，泵的供油一部分按速度要求由流量阀调节后流往执行元件，多余油液由溢流阀流回油箱，同时也就稳定了泵的供油压力。

液压冲击是指某一元件的工作状态突变引起油压急剧上升，一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程。

液流中，由于压力降低到有气泡形成的现象统称为空穴现象。

齿轮泵工作时，轮齿在过渡中要经历容积在封死状态下变化的过程称为困油。

为了消除这种现象，通常采用开卸荷槽的办法。

单作用叶片泵转子每转一周，完成吸、排油各1次，可方便地改变偏心距的大小，就改变它的排量，因此，一般做成变量泵。

压力阀的共同特点是利用压力和弹簧力相平衡的原理来进行工作的。

实际工作时，溢流阀开口的大小是通过压力的变化来自动调整的。

《液压与气压传动》复习资料及答案一、填空题1、液压传动系统由（）、（）、（）、（）和（）五部分组成。

（动力元件、执行元件、控制调节元件、辅助元件、传动介质（或液压油））2、节流阀通常采用小孔,m=（）3、液压马达把能转换成能，输出的主要参数是和。

4、液压泵的容积效率是该泵流量与流量的比值。

5、外啮合齿轮泵中，最为严重的泄漏途径是。

6、和齿轮泵相比，柱塞泵的容积效率较，输出功率，抗污染能力。

7、在旁油路节流调速回路中，确定溢流阀的时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于状态。

8、常用方向阀的操作方式有、、等三种。

9、液压传动的工作原理是（）定律。

即密封容积中的液体既可以传递（），又可以传递（）。

（帕斯卡、力、运动）10、我国采用的相对粘度是（），它是用（）测量的。

（恩氏粘度、恩氏粘度计）11、齿轮泵存在径向力不平衡，减小它的措施为（）。

（缩小压力油出口）12、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。

（偏心距e、偏心方向）13、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。

（压力继电器14、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。

（机械能，液压能，压力油；液压能，机械能，转矩，转速）15、齿轮泵困油现象的产生原因是（），会造成（），解决的办法是（）。

（齿轮重合度ε≥1，振动和噪音，在泵盖上加工卸荷槽）16、双作用叶片泵通常作（）量泵使用，单作用叶片泵通常作（）量泵使用。

（定，变）17、轴向柱塞泵改变（）的倾角可改变（）和（）。

（斜盘，排量，流量）18、单杆液压缸可采用（）连接，使其活塞缸伸出速度提高。

（差动）19、在先导式溢流阀中，先导阀的作用是（），主阀的作用是（）。

（调压、溢流）20、压力控制阀是根据和原理。

21、过滤器可安装在液压系统的（）管路上、（）管路上和（）管路上等。

（吸油、压力油、回油）22、液压传动中最主要的参数和23、齿轮泵存在径向力不平衡，减小它的措施为（）。

试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；湍流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。

因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。

（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。

液压与气压传动习题库及参照答案一、填空题1.液压传动工作原理是（帕斯卡）定律。

即密封容积中液体既可以传递（力）, 又可以传递（运动）。

（帕斯卡、力、运动）2.液压管路中压力损失可分为两种, 一种是（沿程压力损失）, 一种是（局部压力损失）。

（沿程压力损失、局部压力损失）3.液体流态分为（层流）和（紊流）, 鉴别流态准则是（雷诺数）。

（层流、紊流、雷诺数）4.国内采用相对粘度是（恩氏粘度）, 它是用（恩氏粘度计）测量。

（恩氏粘度、恩氏粘度计）5.在液压系统中, 由于某些因素使液体压力突然急剧上升, 形成很高压力峰值, 这种现象称为（液压冲击）。

（液压冲击）6.齿轮泵存在径向力不平衡, 减小它办法为（缩小压力油出口）。

（缩小压力油出口）7、单作用叶片泵特点是变化（偏心距e ）就可以变化输油量, 变化（偏心方向）就可以变化输油方向。

（偏心距e、偏心方向）8、径向柱塞泵配流方式为（径向配流）, 其装置名称为（配流轴）；叶片泵配流方式为（端面配流）, 其装置名称为（配流盘）。

（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同（支撑环）环（密封环）环和（压环）环构成。

（支承环、密封环、压环）10、滑阀式换向阀外圆柱面常开若干个环形槽, 其作用是（均压）和（密封）。

（均压、密封）11.当油液压力达到预定值时便发出电信号液－电信号转换元件是（压力继电器）。

（压12.依照液压泵与执行元件组合方式不同, 容积调速回路有四种形式, 即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。

（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13.液体粘性是由分子间互相运动而产生一种（内摩擦力）引起, 其大小可用粘度来度量。

温度越高, 液体粘度越（小）；液体所受压力越大, 其粘度越（大）。

（内摩擦力, 小, 大）14.绝对压力等于大气压力（+相对压力）, 真空度等于大气压力（-绝对压力）。

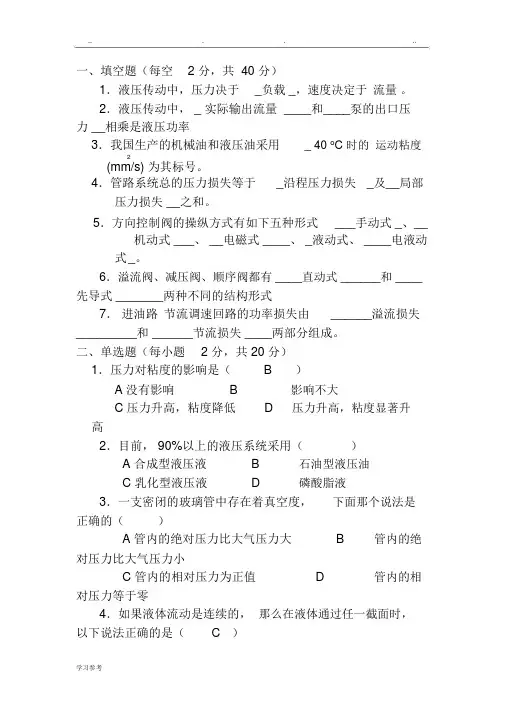

一、填空题（每空 2 分，共 40 分）1．液压传动中，压力决于_负载 _，速度决定于流量。

2．液压传动中， _ 实际输出流量 ____和____泵的出口压力 __相乘是液压功率3．我国生产的机械油和液压油采用_ 40 o C 时的运动粘度2(mm/s) 为其标号。

4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失 __之和。

5．方向控制阀的操纵方式有如下五种形式 ___手动式 _、__机动式 ___、 __电磁式 ____、 _液动式、 ____电液动式_。

6．溢流阀、减压阀、顺序阀都有 ____直动式 ______和 ____先导式 _______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和 ______节流损失 ____两部分组成。

二、单选题（每小题 2 分，共 20 分）1．压力对粘度的影响是（B）A 没有影响B影响不大C 压力升高，粘度降低D压力升高，粘度显著升高2．目前， 90%以上的液压系统采用（）A 合成型液压液B石油型液压油C 乳化型液压液D磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（C）A 没有空隙B没有泄漏C 流量是相等的D上述说法都是正确的5．在同一管道中，分别用 Re 紊流、Re 临界、Re 层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（C）A Re 紊流 < Re临界 <Re层流B Re紊流= Re临界 =Re层流C Re 紊流 > Re 临界 > Re 层流D Re 临界 <Re层流 <Re紊流6．有卸荷功能的中位机能是（A）A H、K、M型B O、P、Y型C M、O、D 型 D P、A、X型7．顺序阀的主要作用是（C）A 定压、溢流、过载保护B背压、远程调压C 降低油液压力供给低压部件D利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（A）时有较高的速度刚度A 重载高速B重载低速C 轻载低速D轻载高速9．调速阀可以实现（D）A 执行部件速度的调节B执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D以上都正确10．可以承受负值负载的节流调速回路是（C）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D三种回路都可以填空题（每空 1 分，共 25 分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在 ( 各个 ) 方向相等。

判断题1、不工作时，减压阀的阀口是常闭的，进、出油口不相通。

O正确选项1.X(V)2、不允许直接在流量计测量管的前、后端安装阀门、弯头等极大改变流体流态的部件。

O正确选项1.√(V)3、当液压缸的活塞运动到终端时，会与端盖发生机械碰撞，产生很大的冲击和噪声，故一般应在液压缸内设置缓冲装置，或在液压系统中设置缓冲回路。

O正确选项1.√(V)4、电液动换向阀是由电磁阀和液动阀组合而成。

O正确选项1.√(V)5、动力粘度无物理意义，但却在工程计算时经常使用。

O正确选项1.×(V)6、换向阀借助于阀芯和阀体之间的相对移动来控制油路的通断，或改变油液的方向，从而控制执行元件的运动方向。

()正确选项1.√(V)7、气动回路必须设排气管道。

O正确选项1.×(V)8、气压传动以空气为工作介质，来源不方便，用后排气处理简单，污染环境。

O正确选项1.X(V)9、气压传动以空气为工作介质，来源方便，用后排气处理简单，不污染环境。

O正确选项1.√(V)10、气压系统中的方向控制回路是利用换向阀使执行元件(气缸或气马达)改变运动方向的控制回路。

()正确选项1.√(V)11、识读液压系统图的方法就是把液压系统图从头读到尾。

O正确选项1.×(V)12、双杆活塞缸两端的活塞杆直径通常是相等的，因此，活塞两个方向的推力和运动速度相等,适用于要求往复运动速度和输出力相同的工况。

O正确选项1.√(V)13、双杆活塞式液压缸的活塞杆直径相同，两腔的进油压力、流量相同时，其运动速度和推力也相同。

()正确选项1.√(V)14、双杆活塞液压缸又称为双作用液压缸，单杆活塞液压缸又称为单作用液压缸。

O正确选项1.×(V)15、相对压力有正、负之分，正的相对压力称为真空度；负的相对压力称为表压力O正确选项1.X(V)16、蓄能器是压力容器，搬运和装卸时应先将充气阀打开，排出充入气体，以免因振动或碰撞发生事故。

《液压与气压传动》课程试题库及参考答案一、填空题1.液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。

2.液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。

3.液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。

4.在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。

5.由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。

6.液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比，与（压力差）的1/2次方成正比。

通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。

7.通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝隙值）的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大。

8.变量泵是指（排量）可以改变的液压泵，常见的变量泵有（单作用叶片泵）、（径向柱塞泵）、（轴向柱塞泵）其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。

9.液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。

10.斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘）、（滑履与斜盘）。

11.20号液压油在40℃时，其运动粘度的平均值约为（20）cSt。

12.相对压力又称（表压力），它是（绝对压力）与（大气压力）之差。

真空度是（大气压力与绝对压力之差）。

13.流体在作恒定流动时，流场中任意一点处的（压力）、（速度）、（密度）都不随时间发生变化。

14.流体流动时，有（层流）和（紊流）两种状态之分，我们把（雷诺数）作为判断流动状态的标准，对于光滑的圆型金属管道，其临界值大致为（2320）。

七、计算题1．某轴向柱塞泵直径d=22mm，分度圆直径D = 68mm，柱塞数z =7，当斜盘倾角为α= 22°30′，转速n=960r/min，输出压力p=10MPa，容积效率ηv=0.95，机械效率ηM=0.9时，试求：1）泵的理论流量；（m3/s）2）泵的实际流量；（m3/s）3）所需电机功率。

（kW）（0 .0012；0 .00114 ；11.3 ）2．有一径向柱塞液压马达，其平均输出扭矩T=24.5Nm，工作压力p=5MPa，最小转速n min=2 r/min，最大转速n max=300 r/min，容积效率ηv=0.9，求所需的最小流量和最大流量为多少？（m3/s）（1.1×10-6；170×10-6）3．有一齿轮泵，铭牌上注明额定压力为10Mpa，额定流量为16l/min，额定转速为1000r/m，拆开实测齿数z=12，齿宽B=26mm，齿顶圆直径D e＝45mm，求：1）泵在额定工况下的容积效率ηv(%)；2）在上述情况下，当电机的输出功率为3.1kW时，求泵的机械效率ηm和总效率η(%)。

(90.73；94.8、86)4.用一定量泵驱动单活塞杆液压缸，已知活塞直径D=100mm，活塞杆直径d=70mm，被驱动的负载∑R=1.2×105N。

有杆腔回油背压为0.5Mpa，设缸的容积效率ηv=0.99，机械效率ηm=0.98，液压泵的总效率η=0.9。

求：1）当活塞运动速度为100mm/s时液压泵的流量（l/min）；2）电机的输出功率（kW）。

(47.6；13.96)5．有一液压泵，当负载压力为p＝80×105Pa时，输出流量为96l/mi n，而负载压力为100×105Pa时，输出流量为94l/min。

用此泵带动一排量V=80cm3/r的液压马达，当负载扭矩为120Ｎ.ｍ时，液压马达机械效率为0.94，其转速为1100r/min。

一、填空题（每空2分，共40分）1．液压传动中，压力决于_负载_，速度决定于流量。

2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率3．我国生产的机械油和液压油采用 _40o C时的运动粘度(mm2/s)为其标号。

4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。

5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液动式_。

6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。

二、单选题（每小题2分，共20分）1．压力对粘度的影响是（ B ）A 没有影响B 影响不大C 压力升高，粘度降低D 压力升高，粘度显著升高2．目前，90%以上的液压系统采用（）A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大 B管内的绝对压力比大气压力小C 管内的相对压力为正值 D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙B 没有泄漏C 流量是相等的D 上述说法都是正确的5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（ C ）A Re紊流< Re临界<Re层流B Re紊流= Re 临界=Re层流C Re紊流> Re临界> Re层流D Re临界<Re层流<Re紊流6．有卸荷功能的中位机能是（ A）A H、K、M型B O、P、Y 型C M、O、D型D P、A、X 型7．顺序阀的主要作用是（ C ）A 定压、溢流、过载保护B 背压、远程调压C 降低油液压力供给低压部件D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（ A ）时有较高的速度刚度A 重载高速B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现（ D）A 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是（ C ）A 进油路节流调速回路 B旁油路节流调速回路C 回油路节流调速回路D 三种回路都可以填空题（每空1分，共25分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在(各个)方向相等。

试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

（层流；湍流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。

因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。

（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。

《液压与气压传动》复习题一、填空题1、液压传动中，动力的传递是靠 来实现的，速度的传递按 进行。

2、液体在管道中存在两种流动状态， 时粘性力起主导作用， 时惯性力起主导作用，液体的流动状态可用 来判断。

3、液压传动装置除工作液体外，由 、 、 和辅助元件四部分组成。

4、液压泵的实际流量比理论流量 ；而液压马达实际流量比理论流量 。

5、液压泵吸油口的真空度是由 、 和三部分组成。

6、已知单活塞杆液压缸两腔有效面积21A 2A ，液压泵供油流量为q ，如果将液压缸差动连接，活塞实现差动快进，那么进入无杆腔的流量是 ，如果不差动连接，则活塞杆腔的排油流量是 。

7、溢流阀的进口压力随流量变化而波动的性能称为 ，性能的好坏用 或 、 和 评价。

8、调速阀是由 和节流阀 而成。

9、选用过滤器应考虑 、 、工作压力、油液粘度和工作温度等因素，它在系统中可安装在 、 、 和系统的分支油路上。

10、顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为 控制和 控制。

同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为 同步和 同步两大类。

11、典型的液压系统主要由 、 、 、 和 五部分组成。

12、常用的三种粘度表示形式为 、 和 。

13、齿轮泵存在、和三种形式的泄漏。

14、三位四通滑阀的中位机能可实现卸载功能的有、和三种形式；可实现液压缸差动连接的形式为。

15、气动三大件指、和。

16、某泵进口处真空度为30kPa,出口处表压为0.2MPa,若当地大气压为750mmHg，则泵进口处绝对压力为 ,出口处绝对压力为。

17、在变量泵—变量马达调速回路中，为了在低速时有较大的输出转矩、在高速时能提供较大功率，往往在低速段，先将调至最大，用调速；在高速段，为最大，用调速。

18、旁通型调速阀是由和节流阀而成。

19、溢流阀为压力控制，阀口常，先导阀弹簧腔的泄漏油与阀的出口相通。

20、定值减压阀为压力控制，阀口常，先导阀弹簧腔的泄漏油必须单独引回油箱。

液压与气压传动期末复习资料一、填空题1. ________是液压传动中常用来传递运动和动力的工作介质。

2. 液压传动的工作原理是依靠________来传递运动，依靠________来传递动力。

3. 液压传动系统除油液外可分为________、________、________、________四个部分。

4. 液压传动具有传递功率________，传动平稳性________，能实现过载________，易于实现自动化等优点。

但是有泄漏，容易________环境，传动比不________。

5. 液压泵是将电动机输出的________转换为________的能量转换装置。

6. 外啮合齿轮泵的啮合线把密封容积分成________和________两部分。

7. 液压泵正常工作的必备条件是：应具备能交替变化的________，应有________，吸油过程中，油箱必须和________相通。

8. 输出流量不能调节的液压泵称为________泵，可调节的液压泵称为________泵。

外啮合齿轮泵属于________泵。

9. 按工作方式不同，叶片泵分为________和________两种。

10. 液压缸是将________转变为________的转换装置，一般用于实现________________。

11. 双出杆活塞缸当________固定时为实心双出杆活塞缸，其工作台运动范围约为有效行程的________倍；当________固定时为空心双出杆活塞缸，其工作台运动范围约为有效行程的________倍。

12. 液压缸常用的密封方法有________和________。

13. 油箱的作用是用来________、________、________、________。

14.液压系统中的压力取决于__________，执行元件的运动速度取决于__________ 。

15．液压传动装置由__________、__________、__________和__________四部分组成，其中__________和_________为能量转换装置。

《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由动力元件、执行元件、控制元件、辅助元件和传动介质元件五部分组成。

2．节流阀通常采用薄壁小孔；其原因是通过它的流量与粘度无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是层流，另一种是紊流。

区分这两种流动状态的参数是雷诺数4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于流速会急剧增加，该处压力将急剧降低，这时有可能产生气穴。

5．液压马达把液压能能转换成机械能能，输出的主要参数是转速和转矩6．液压泵的容积效率是该泵实际流量与理论流量的比值。

7．液压缸的泄漏主要是由压力差和间隙造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是轴向间隙9．和齿轮泵相比，柱塞泵的容积效率较高，输出功率大，抗污染能力差。

10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。

11．常用方向阀的操作方式有 、 、 等三种。

二、选择题1．液压缸差动连接工作时，缸的（ A ）。

A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ A ）。

A ．24d Qv π= B ．)(222d D Q v -=πC ．24DQv π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ D ）。

A ．)(222d D pF-=πB ．22d p F π=C ．)(422d D pF-=πD ．42d p F π=4．在液压系统中，液压马达的机械效率是（ C ）。

A ．TM M∆=η B ．M M M T T∆+=ηC ．T M M∆-=1ηD ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（D ）。

A ．TQ Q∆-=1η B ．T T Q QQ ∆-=ηC ．TQ Q∆=ηD ．QQ Q T T∆+=η6．液压系统的真空度应等于（ B ）。

一、单选题1.为使气动执行元件得到平稳的运动速度，可采用（）。

A、气-电转换器B、电-气转换器C、液-气转换器D、气-液转换器答案： C2.液压泵能实现吸油和压油，是由于泵的（）变化。

A、动能；B、压力能；C、密封容积；D、流动方向答案： C3.进油路节流调速在泵的供油压力调定的情况下，回路的最大承载能力（）而改变。

A、不随节流阀通流面积的改变B、随节流阀通流面积的改变答案： A4.有卸荷功能的中位机能是（）A、 H、K、M型B、 O、P、Y型C、 M、O、D型D、 P、A、X型答案： A5.液压油（），常常是液压系统发生故障的主要原因。

A、温升过高；B、粘度太小；C、粘度太大；D、受到污染。

答案： D6.在图示回路中，按下1.6按钮，则（）。

A、压缩空气从S1口流出B、没有气流从S1口流出C、如果1.4按钮也按下，气流从S1口流出D、1.2同时按下，S1有气答案： B7.图示回路可以实现活塞（）。

A、快速前进B、慢速前进C、快速后退D、慢速后退答案： A8.为使三位四通阀在中位工作时能使液压缸闭锁，应采用_____型阀。

A、"O" 型阀B、"P" 型阀C、"Y"型阀。

答案： A9.旁油路节流调速回路在（）时有较高的速度刚度A、重载高速B、重载低速C、轻载低速D、轻载高速答案： A10.液压系统的功率大小与系统的（）大小有关。

A、压力和面积B、压力和流量答案： B11.用定量泵和变量马达的容积调速方式，又称为（）调速。

A、开式油路B、闭式油路C、恒转矩回路D、恒功率回路答案： D12.如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（）A、没有空隙B、没有泄漏二、 判断题C 、 流量是相等的D 、上述说法都是正确的答案： C13.可实现液压缸任意位置能停车，泵同时卸荷的三位换向阀中位机能是（ ） 。

A 、O 型B 、H 型C 、M 型D 、P 型答案： C14.液压系统中的压力大小决定于（） 。
