液压与气压传动期末考试试题与答案86899

二、选择题（每小题1分，共15分）1．液压系统的工作压力是由( A )。

A负载决定B溢流阀调定C液压泵的额定压力决定。

2．液压控制阀可分为三大类，它们是( A )A压力阀/方向阀/流量阀 B单向阀/比例阀/伺服阀 C球阀/截止阀/闸阀3．外啮合齿轮泵吸油口比压油口做得大，其主要原因是( B )。

A防止困油B增加吸油能力C减少泄露D减少径向不平衡力4．外啮合齿轮泵中齿轮进入啮合的一侧是( B )。

A吸油腔B压油腔C吸油腔或压油腔。

5．( C )节流调速回路可以承受负值负载A 进油B旁路C回油6．中位机能为( C ) 型的三位四通换向阀可实现中位卸荷。

A OB PC MD Y7．在以下调速回路中，( C )的回路效率最高。

A进油路节流调速B旁油路节流调速C容积调速D容积节流调速8．高压系统宜采用( C )A齿轮泵B叶片泵C柱塞泵。

9．双出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的( C )。

A 1倍B 2倍C 3倍D 4倍10．调速阀由（B ）与节流阀串联组成。

A减压阀B定差减压阀C溢流阀D差压式溢流阀11．液压传动中所用的油液，随着油液温度的升高，其粘度将( D )A不变B略有上升C显着上升D显着下降12．压力机液压系统为防止液压冲击需设置( A )回路。

A泄压B增压C减压13．当限压式变量泵工作压力p>p B（p B拐点压力）时，随着负载压力上升，泵的输出流量( B )。

A增加B呈线性规律衰减C呈双曲线规律衰减D基本不变14．在回油节流调速回路中，节流阀处于节流调速工况，系统的泄漏损失及溢流阀调压偏差均忽略，转速n=950r/min。

在额定压力下实测流量为泵的理论流量；2) 额定工况下，。

可编辑修改精选全文完整版《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由 元件、 元件、 元件、 元件和 元件五部分组成。

2．节流阀通常采用 小孔；其原因是通过它的流量与 无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是 ，另一种是 。

区分这两种流动状态的参数是 。

4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 会急剧增加，该处 将急剧降低，这时有可能产生气穴。

5．液压马达把 能转换成 能，输出的主要参数是 和 。

6．液压泵的容积效率是该泵 流量与 流量的比值。

7．液压缸的泄漏主要是由 和 造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是 。

9．和齿轮泵相比，柱塞泵的容积效率较 ，输出功率 ，抗污染能力 。

10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。

11．常用方向阀的操作方式有 、 、 等三种。

二、选择题1．液压缸差动连接工作时，缸的（ ）。

A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ ）。

A ．24dQ v π=B ．)(222d D Q v -=π C ．24DQ v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ ）。

A ．)(222d D pF -=πB ．22d pF π=C ．)(422d D p F -=π D ．42d p F π=4．在液压系统中，液压马达的机械效率是（ ）。

A ．TM M∆=η B ．M M M T T ∆+=ηC ．T M M ∆-=1ηD ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（ ）。

A ．TQ Q∆-=1η B ．T T Q Q Q ∆-=ηC ．TQ Q∆=η D ．Q Q Q T T ∆+=η6．液压系统的真空度应等于（ ）。

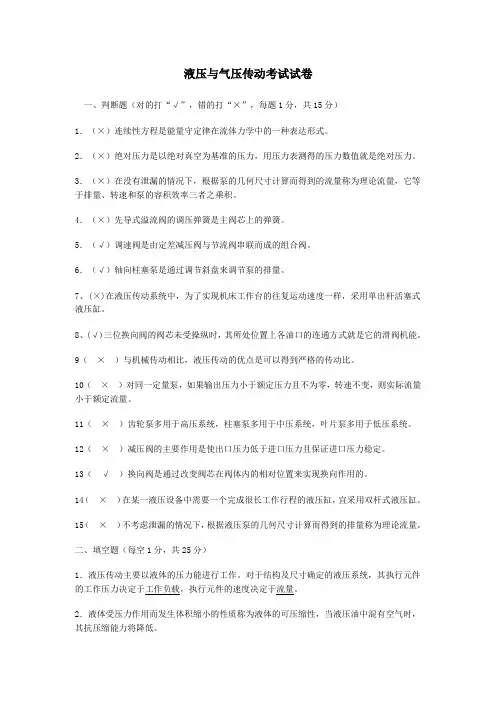

液压与气压传动考试试卷一、判断题（对的打“√”，错的打“×”，每题1分，共15分）1．（×）连续性方程是能量守定律在流体力学中的一种表达形式。

2．（×）绝对压力是以绝对真空为基准的压力，用压力表测得的压力数值就是绝对压力。

3．（×）在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为理论流量，它等于排量、转速和泵的容积效率三者之乘积。

4．（×）先导式溢流阀的调压弹簧是主阀芯上的弹簧。

5．（√）调速阀是由定差减压阀与节流阀串联而成的组合阀。

6．（√）轴向柱塞泵是通过调节斜盘来调节泵的排量。

7、(×)在液压传动系统中，为了实现机床工作台的往复运动速度一样，采用单出杆活塞式液压缸。

8、(√)三位换向阀的阀芯未受操纵时，其所处位置上各油口的连通方式就是它的滑阀机能。

9（×）与机械传动相比，液压传动的优点是可以得到严格的传动比。

10（×）对同一定量泵，如果输出压力小于额定压力且不为零，转速不变，则实际流量小于额定流量。

11（×）齿轮泵多用于高压系统，柱塞泵多用于中压系统，叶片泵多用于低压系统。

12（×）减压阀的主要作用是使出口压力低于进口压力且保证进口压力稳定。

13（√）换向阀是通过改变阀芯在阀体内的相对位置来实现换向作用的。

14（×）在某一液压设备中需要一个完成很长工作行程的液压缸，宜采用双杆式液压缸。

15（×）不考虑泄漏的情况下，根据液压泵的几何尺寸计算而得到的排量称为理论流量。

二、填空题（每空1分，共25分）1．液压传动主要以液体的压力能进行工作。

对于结构及尺寸确定的液压系统，其执行元件的工作压力决定于工作负载，执行元件的速度决定于流量。

2．液体受压力作用而发生体积缩小的性质称为液体的可压缩性，当液压油中混有空气时，其抗压缩能力将降低。

3．限压式变量叶片泵是利用工作压力的反馈作用实现的，它具有内反馈和外反馈 两种形式。

《液压与气压传动》期终考查试卷(A 卷)适用专业：一.填空题（每小题2分，共28分）1．液压执行元件的运动速度取决于___________，液压系统的压力大小取决于___________，这是液压系统的工作特性。

2．液体流动中的压力损失可分为_________压力损失和_________压力损失两种。

3．液压泵的容积效率是该泵___________流量与___________流量的比值。

4．液压马达把 转换成 ，输出的主要参数是 和 。

5．直动式溢流阀是利用阀芯上端的___________直接与下端面的___________相平衡来控制溢流压力的，通常直动式溢流阀只用于___________系统。

6．在减压回路中可使用___________来防止主油路压力低于支路时油液倒流。

二.选择题（每小题2分，共24分）1．液压控制阀可分为三大类，它们是（ ）。

A 压力阀/方向阀/流量阀B 单向阀/比例阀/伺服阀C 球阀/截止阀/闸阀 2．外啮合齿轮泵吸油口比压油口做得大，其主要原因是( )。

A 防止困油B 增加吸油能力C 减少泄露D 减少径向不平衡力3．外啮合齿轮泵中齿轮进入啮合的一侧是( )。

A 吸油腔B 压油腔C 吸油腔或压油腔。

4．中位机能为 ( ) 型的三位四通换向阀可实现中位卸荷。

A OB PC M 5．高压系统宜采用( )A 齿轮泵B 叶片泵C 柱塞泵。

6．调速阀由（ ）与节流阀串联组成。

A 减压阀B 定差减压阀C 溢流阀D 差压式溢流阀 7．液压传动中所用的油液，随着油液温度的升高，其粘度将( )A 不变B 略有上升C 显著上升D 显著下降8．液压缸差动连接工作时活塞杆的速度是（ ）。

A ．24Q v d B ．)(222d D Q v -=π C ．24D Q v π= D ．)(422d D Q -π 9．与节流阀相比较，调速阀的显著特点是（ ）。

A ．流量稳定性好B ．结构简单，成本低C ．调节范围大D ．最小压差的限制较小 10.（ ）是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

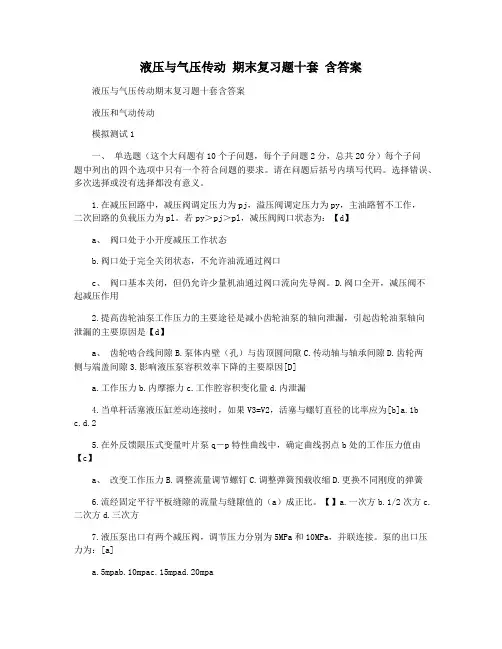

液压与气压传动期末复习题十套含答案液压与气压传动期末复习题十套含答案液压和气动传动模拟测试1一、单选题（这个大问题有10个子问题，每个子问题2分，总共20分）每个子问题中列出的四个选项中只有一个符合问题的要求。

请在问题后括号内填写代码。

选择错误、多次选择或没有选择都没有意义。

1.在减压回路中，减压阀调定压力为pj，溢压阀调定压力为py，主油路暂不工作，二次回路的负载压力为pl。

若py＞pj＞pl，减压阀阀口状态为：【d】a、阀口处于小开度减压工作状态b.阀口处于完全关闭状态，不允许油流通过阀口c、阀口基本关闭，但仍允许少量机油通过阀口流向先导阀。

D.阀口全开，减压阀不起减压作用2.提高齿轮油泵工作压力的主要途径是减小齿轮油泵的轴向泄漏，引起齿轮油泵轴向泄漏的主要原因是【d】a、齿轮啮合线间隙B.泵体内壁（孔）与齿顶圆间隙C.传动轴与轴承间隙D.齿轮两侧与端盖间隙3.影响液压泵容积效率下降的主要原因[D]a.工作压力b.内摩擦力c.工作腔容积变化量d.内泄漏4.当单杆活塞液压缸差动连接时，如果V3=V2，活塞与螺钉直径的比率应为[b]a.1bc.d.25.在外反馈限压式变量叶片泵q―p特性曲线中，确定曲线拐点b处的工作压力值由【c】a、改变工作压力B.调整流量调节螺钉C.调整弹簧预载收缩D.更换不同刚度的弹簧6.流经固定平行平板缝隙的流量与缝隙值的（a）成正比。

【】a.一次方b.1/2次方c.二次方d.三次方7.液压泵出口有两个减压阀，调节压力分别为5MPa和10MPa，并联连接。

泵的出口压力为：[a]a.5mpab.10mpac.15mpad.20mpa第1页，共62页液压与气压传动8.如图所示，对于液压回路，溢流阀设定的压力为5MPa，减压阀设定的压力为1.5MPa，活塞移动时的负载压力为1MPa，忽略其他压力损失，活塞接触止动铁后a处的压力为[b]a.1mpab.1.5mpac.5mpad.6mpa9.液压系统图中所示系统中溢流阀的功能为：[C]A.作为背压阀B.作为溢流阀C.作为安全阀D.作为卸荷阀10.由图中所示的双向插装阀组成的方向控制阀为：[D]a.单向阀b.二位二通阀c.二位三通阀d.二位四通阀二、问答题（本大题共5个小题，每个小题6分，共30分）1.解释溢流阀的压力流量特性。

考试方式闭卷总分核分人得分阅卷人、单项选择题（每小题1分，共5分）《液压与气压传动》期末试卷（1）1、为使减压回路可靠地工作，其最高调整压力应系统压力。

（）A大于B小于C等于2、在用节流阀的旁油路节流调速回路中，其液压缸速度。

（）A随负载增大而增加B随负载减少而增加C不受负载的影响3、CB-B型齿轮泵中，泄漏途径有三条，其中对容积效率的影响最大。

（）A轴向间隙B径向间隙C啮合处间隙4、液压缸的运动速度取决于。

（）A压力和流量B流量C压力5、如图所示是限压式变量叶片泵的特性曲线，pc为限定压力，pθ为工作压力，试回答当pθ<pc时，泵的供油流量是：（A增加B减小C不变1、2、3、4、5、6、7、8、9、通过节流阀的流量只取决于阀的开度和阀前后的压力差。

（）液压系统的压力是由溢流阀的调定值决定的。

（）液压与气压传动是以流体的压力能来传递动力的。

（）背压阀的作用是使液压缸的回油腔具有一定的压力，保证运动部件工作平稳。

（）电液换向阀中先导阀的中位机能可以任意选择。

（）通过节流阀的流量与节流阀的通流截面积成正比，与阀两端的压力差大小无关。

（单杆活塞式液压缸作差动连接时，实际起有效作用的是活塞杆的横截面积。

（）定量泵与变量马达组成的容积调速回路中，其转矩恒定不变。

（）液压缸差动连接时，液压缸产生的作用力比非差动连接时的作用力大。

（）10、当液控顺序阀的出油口与油箱连接时，称为卸荷阀。

（）得分阅卷人四、简答题（第1小题10分，第2小题7分，共17分）1、先导式溢流阀原理如图所示，问答下列问题:1分，共28分）1、液压控制阀按其用途可分为控制液压系统中液流的2、绝对压力等于大气压力—3、容积节流调速是采用、和 ______________ 和__________ —，真空度等于大气压力供油，节流阀（调速阀）调速,三大类，分别调节、的流量去适应(1)(2)(3)(4)(5)由哪两部分组成？何处为调压部分？阻尼孔的作用是什么？主阀弹簧为什么可较软？画出先导式溢流阀的符号图。

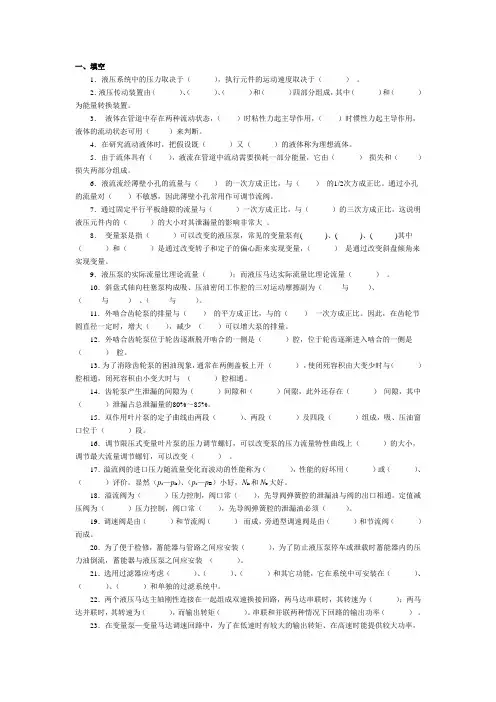

一、填空1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。

因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。

12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。

14．齿轮泵产生泄漏的间隙为（）间隙和（）间隙，此外还存在（）间隙，其中（）泄漏占总泄漏量的80%～85%。

15．双作用叶片泵的定子曲线由两段（）、两段（）及四段（）组成，吸、压油窗口位于（）段。

16．调节限压式变量叶片泵的压力调节螺钉，可以改变泵的压力流量特性曲线上（）的大小，调节最大流量调节螺钉，可以改变（）。

一、填空题1、液压传动是以液体为工作介质进行能量传递的一种形式。

2、液压系统由动力元件、执行元件、控制元件、辅助元件和传动介质五部分组成。

3、液压泵按结构特点一般可分为齿轮泵、叶片泵、柱塞泵三类泵。

4、液压控制阀按用途不同分为方向控制阀、压力控制阀、速度控制阀三大类。

5、三位换向阀的常态为是中位，按其各油口连通方式不同常用的有O 、P 、M 、H 、Y 五种机能。

6、节流阀在定量泵的液压系统中与溢流阀组合,组成节流调速回路, 即进油路节流调速、回油路节流调速、旁油路节流调速三种形式节流调速回路。

7、溢流阀安装在液压系统的液压泵出口处，其作用是维持系统压力基本不变，液压系统过载时溢流。

8、空气压缩站主要由___空气压缩机______、__后冷却器_______、__储气罐________、____空气干燥器______等部分组成。

9、气缸是用于实现往复的__直线运动_______运动，输出__推力_____和____位移______。

二、判断题（）1、在液压系统中液压缸和马达都可以作为执行装置（）2、减压阀的阀口常闭，溢流阀的阀口常开。

（）3、流量控制阀是通过改变阀口的大小，改变液阻，实现流量调节的阀。

（）4、液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

（）5、气动三大件是气动元件及气动系统使用压缩空气质量的最后保证。

其安装次序依进气方向为减压阀、空气过滤器、油雾器。

（）6、液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

三、单选题1、液压泵能实现吸油和压油，是由于泵的（）变化。

A、动能B、压力能C、密封容积D、流动方向2、广泛应用于龙门刨床、拉床、液压机、工程机械、矿山冶金机械中的液压泵是（）。

A、齿轮泵B、叶片泵C、螺杆泵D、柱塞泵3、下面哪个元件属于液压系统辅助装置（）。

A、液压泵B、液压马达C、油箱D、液压缸4、液压系统的动力元件是（）。

A、电动机B、液压泵C、液压缸D、液压阀5、为保证压缩空气的质量，气缸和气马达前必须安装（）；气动仪表或气动逻辑元件前应安装（）。

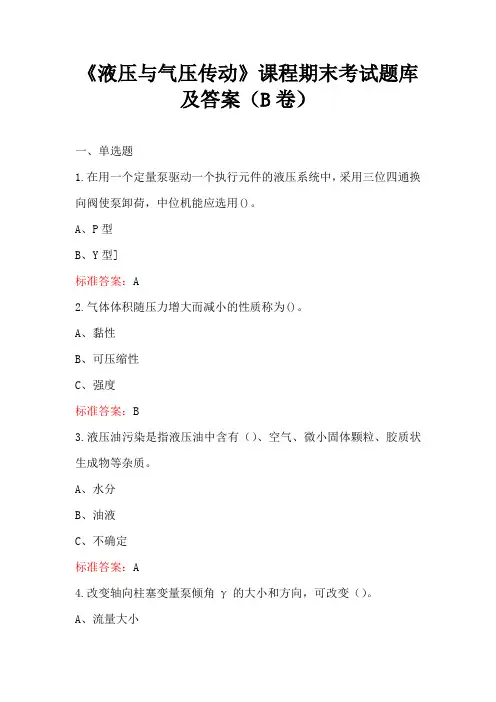

《液压与气压传动》课程期末考试题库及答案（B卷）一、单选题1.在用一个定量泵驱动一个执行元件的液压系统中，采用三位四通换向阀使泵卸荷，中位机能应选用()。

A、P型B、Y型]标准答案：A2.气体体积随压力增大而减小的性质称为()。

A、黏性B、可压缩性C、强度标准答案：B3.液压油污染是指液压油中含有（）、空气、微小固体颗粒、胶质状生成物等杂质。

A、水分B、油液C、不确定标准答案：A4.改变轴向柱塞变量泵倾角γ的大小和方向，可改变（）。

A、流量大小B、油流方向C、流量大小和油流方向标准答案：C5.单叶片式摆动气缸是一种在小于()角度范围内做往复摆动的气动执行元件。

A、360°B、30°C、0°标准答案：A6.气压传动系统中所用的工作介质是()。

A、液压油B、水C、空气标准答案：C7.液压系统油温升高，使油液的粘度（）。

A、升高；B、降低；C、不变标准答案：B8.在液压系统中，()属于压力控制阀。

A、调速阀B、顺序阀C、单向阀标准答案：B9.液压缸能实现差动连接的是（）。

A、双杆活塞缸B、单杆活塞缸C、柱塞缸D、都可以标准答案：B10.溢流阀一般安装在()的出口处，起稳压、安全等作用。

A、液压缸B、液压泵C、换向阀标准答案：B11.通过减压阀的流量不变而进口压力增大时，减压阀出口压力()。

A、增大B、略有减少C、不确定标准答案：B12.在液压传动系统中，油泵为（）。

A、动力元件B、执行元件C、辅助元件标准答案：A13.（）在常态时，阀口是常开的，进、出油路相通。

A、溢流阀；B、减压阀；C、顺序阀标准答案：B14.流量阀用来控制液压系统工作的流量，从而控制执行元件的()。

A、方向B、速度C、压力标准答案：B15.下列控制阀中，不属于方向阀的是()。

A、直控顺序阀B、液控单向阀C、电磁换向阀标准答案：A16.运动速度高时宜采用黏度较低的液压油减少摩擦损失，工作压力（）时宜采用黏度较高的液压油以减少泄漏。

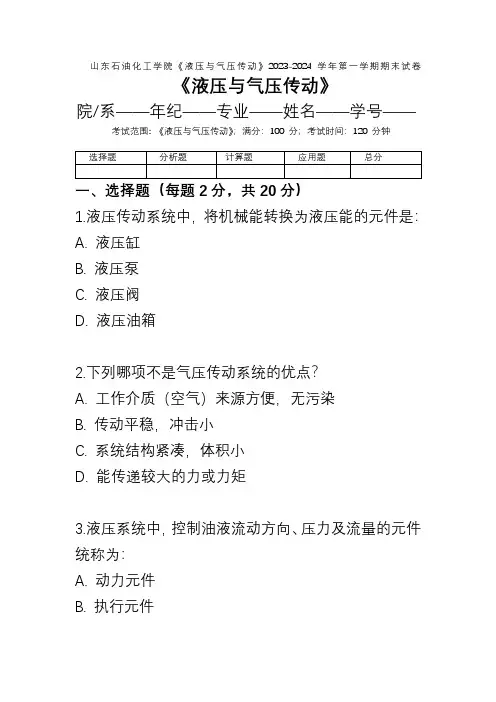

山东石油化工学院《液压与气压传动》2023-2024学年第一学期期末试卷《液压与气压传动》院/系——年纪——专业——姓名——学号——考试范围: 《液压与气压传动》；满分：100 分；考试时间：120 分钟一、选择题（每题2分，共20分）1.液压传动系统中，将机械能转换为液压能的元件是：A. 液压缸B. 液压泵C. 液压阀D. 液压油箱2.下列哪项不是气压传动系统的优点？A. 工作介质（空气）来源方便，无污染B. 传动平稳，冲击小C. 系统结构紧凑，体积小D. 能传递较大的力或力矩3.液压系统中，控制油液流动方向、压力及流量的元件统称为：A. 动力元件B. 执行元件C. 控制元件D. 辅助元件4.液压缸按结构形式可分为柱塞缸、活塞缸和哪种类型？A. 摆动缸B. 叶片缸C. 旋转缸D. 凸轮缸5.气压传动系统中，用于储存压缩空气的容器是：A. 储气罐B. 减压阀C. 换向阀D. 空气压缩机6.液压传动系统中，负责将液压能转化为机械能的元件是：A. 液压泵B. 液压缸C. 液压阀D. 液压油箱7.下列关于气压传动的描述中，哪一项是正确的？A. 气压传动适用于传递大功率B. 气压传动系统对环境温度不敏感C. 气压传动比液压传动速度更快D. 气压传动工作介质清洁度要求不高8.在液压系统中，用于调节系统压力或使系统保持一定压力值的元件是：A. 压力继电器B. 溢流阀C. 节流阀D. 换向阀9.液压缸的两种基本类型，按结构形式分，不包括：A. 活塞缸B. 齿轮缸C. 柱塞缸D. 摆动缸10.气压传动系统中，用于将压缩空气的压力能转换为机械能的元件是：A. 气压缸B. 空气压缩机C. 换向阀D. 储气罐二、分析题（每题15分，共30分）1.某液压系统中，发现液压泵的工作压力远低于额定值，请分析可能的原因，并提出至少三种检查与修复方法。

2. 设计一个简单的气压传动系统，用于实现工件的往复直线运动，并描述其工作原理。

一、填空1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。

2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。

3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。

4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。

5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。

6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。

通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。

7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。

8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。

9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。

10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。

11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。

因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。

12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。

13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。

14．齿轮泵产生泄漏的间隙为（）间隙和（）间隙，此外还存在（）间隙，其中（）泄漏占总泄漏量的80%～85%。

15．双作用叶片泵的定子曲线由两段（）、两段（）及四段（）组成，吸、压油窗口位于（）段。

16．调节限压式变量叶片泵的压力调节螺钉，可以改变泵的压力流量特性曲线上（）的大小，调节最大流量调节螺钉，可以改变（）。

《液压与气压传动》期末测试题与答案2一 填空：（30分）1、液压传动是指以有压力的油液作为传递动力的介质，依靠密封容积变化来实现能量的转换与传递的传动方式。

执行元件的速度取决于 输入流量及执行元件的有效工作面积 。

2、理想液体是指一种假想地没有粘性、不可压缩的液体；恒定流动即液体运动参数仅是空间坐标的函数不随时间变化；实际流体具有层流和紊流两种流动状态，可以应用临界雷诺数来判别。

3、液压泵的工作压力取决于 泵的总负载 ，额定压力取决于 泵本身结构的密封性能和规定的使用寿命 。

4、理想液体的伯努利方程表达式是=++gu g p Z 22ρ常数，其物理意义在重力场中作恒定流动时，沿流线上各点的位能、压力能和动能之和是常数。

5、液压控制阀按用途分为方向控制阀、压力控制阀、流量控制阀，从阀的结构来看，均由 阀体、阀芯和控制动力 三大部分组成。

6、节流调速回路由 定量泵、溢流阀、流量控制阀和定量执行元件 组成，其主要优点是 结构简单、成本低、使用维护方便 。

7、液压冲击是指 因执行部件的突然换向或阀门的突然关闭以及外 负载的急剧变化而引起压力急剧变化，出现压力交替升降的波动过程，这种现象称为液压冲击 ，其产生的原因是执行部件的突然换向或阀门的突然关闭、外负载的急剧变化。

8、溢流阀的典型应用有 溢流恒压、安全限压、系统卸荷。

9、齿轮泵的困油现象产生的原因是 为保证齿轮传动平稳、齿轮的重合度系数大于1，即在某一短时间内有两对齿轮啮合，留在齿间中的油液被困在两对齿轮间的封闭容腔内，当封闭容腔变化时，使其内油液急剧压力变化，产生不利影响。

结构上可以采取 在齿轮两侧的端盖上开卸荷槽 措施加以控制。

二 液压元件职能符号识别与绘制（12分）1、顺序阀2、三位四通H 型电液换向阀3．双向变量马达 4、压力继电器5、液控单向阀6、调速阀三 分析（14分）1． 如图，溢流阀调整压力为Pa 51050⨯，减压阀调整压力为Pa 51020⨯，试说明：(1) 节流阀全开时，=A P 0 ；=B P 0(2) 节流阀全闭时，=A P 50Pa 510⨯；=B P 20Pa 510⨯2、 试确定泵的出口压力当1DT(－), 2DT(－)时，=p 80Pa 510⨯当1DT(＋), 2DT(－)时，=p 40Pa 510⨯当1DT(－), 2DT(＋)时，p AP Bp A p B 50╳105Pa 20╳105Pap30╳50╳40╳1DT2DT=p 30Pa 510⨯四 计算（27分）1、如图，液压泵从油箱吸油，吸油管直径cm d 10=，泵的流量为min /180l Q =,油液的运动粘度ν=20s m /1026-⨯，密度3/900m kg =ρ，当泵入口处的真空度Pa p 5109.0⨯=时，求泵最大允许吸油的高度h 。

三、选择题（每小题1.5分，共15分）1、液压泵能实现吸油和压油，是由于泵的[c]变化。

a、动能；b、压力能；c、密封容积；d、流动方向2、用定量泵和变量马达的容积调速方式，又称为[d]调速。

a、开式油路b、闭式油路c、恒转矩回路d、恒功率回路3、外圆磨床液压系统因为采用了[c]换向回路，从而使工作台运动获得了良好的换向性能，提高了换向精度。

a、压力控制制动；b、时间控制制动；c、行程控制制动；d、电气控制制动4、在变量泵的出口处与系统并联一溢流阀，其作用是[c]。

a、溢流；b、稳压；c、安全；d、调压。

5、液压油[d]常常是液压系统发生故障的主要原因。

a、温升过高；b、粘度太小；c、粘度太大；d、受到污染。

6、双作用叶片泵从转子__b__平衡考虑，叶片数应选__c__；单作用叶片泵的叶片数常选__d___，以使流量均匀。

(a) 轴向力、(b)径向力；(c) 偶数；(d) 奇数。

7、___a___叶片泵运转时，存在不平衡的径向力；＿b＿叶片泵运转时，不平衡径向力相抵消，受力情况较好。

(a) 单作用；(b) 双作用。

8、对于斜盘式（直轴式）轴向柱塞泵，其流量脉动程度随柱塞数增加而__b__，__c___柱塞数的柱塞泵的流量脉动程度远小于具有相邻＿d＿柱塞数的柱塞泵的脉动程度。

(a) 上升；(b) 下降。

(c) 奇数；(d) 偶数。

9、液压泵的理论输入功率___a__它的实际输出功率；液压马达的理论输出功率b其输入功率。

(a) 大于；(b) 等于；(c) 小于。

10、溢流阀在执行工作的时候，阀口是__a__的，液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定。

(a) 常开；(b) 常闭。

e an dAl l t h i ng si nt he i rb ei n ga re go od fo rs o m四、简答题（每小题5分，共20分）1、 图中定量泵的输出流量q 、P 为一定值，若改变泵出口处节流阀的开口大小，问活塞运动速度会不会发生变化？流过a 、b 、c 三点处的流量各是多少？答：活塞运动速度不会发生变化。

第一套判断正误题（共10题，共30分）1. 液压传动不易获得很大的力和转矩。

T √F ×参考答案：F；考生答案：F；试题分数：3；考生得分：32. 动力粘度无物理意义，但却在工程计算时经常使用。

T √F ×参考答案：F；考生答案：F；试题分数：3；考生得分：33. 通常把既无粘性又不可压缩的液体称为理想液体。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：34. 因存在泄漏，液压泵的实际流量比理论流量小；而液压马达实际流量比理论流量大。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：35. 液压缸差动连接降低了活塞的运动速度，并且输出推力较小。

T √F ×参考答案：F；考生答案：T；试题分数：3；考生得分：06. 换向阀借助于阀芯和阀体之间的相对移动来控制油路的通断，或改变油液的方向，从而控制执行元件的运动方向。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：37. 溢流阀阀芯随着压力变动而移动，常态下阀口是常闭的，进、出油口不相通。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：38. 不工作时，顺序阀的阀口是常开的，进、出油口相通。

T √F ×参考答案：F；考生答案：T；试题分数：3；考生得分：09. 湿空气是干空气和水蒸气的混合气体。

T √F ×参考答案：T；考生答案：F；试题分数：3；考生得分：010. 与液压执行元件相比，气动执行元件的运动速度快，工作压力低，适用于低输出力的场合。

T √F ×参考答案：T；考生答案：T；试题分数：3；考生得分：3单选题（共10题，共30分）1. （）元件将油液的压力能转换为对外做功的机械能，完成对外做功。

A 动力B 执行C 控制D 辅助参考答案：B；考生答案：B；试题分数：3；考生得分：32. 液体流动时，若液体中任一点处的（）称为恒定流动。

液压与气压传动考试题及答案一.单项选择题（每小题2分，共50分）1. 二位五通阀在任意位置时，阀芯上的油口数目为---------A .2 B.3 C.5 D.42. 应用较广.性能较好，可以获得小流量的节流口形式为------------A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是---------A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。

A. 铜管B.钢管C.橡胶软管D.塑料管5. ------是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

A.油箱B.过滤器C.蓄能器D.压力计6. 能输出恒功率的容积调速回路是-------------A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达D.目前还没有7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的-------A.压力B.流量C.流向D.清洁度8. 当环境温度较高时，宜选用粘度等级-----的液压油A.较低B.较高C.都行D.都不行9. 能将液压能转换为机械能的液压元件是---------A.液压泵B.液压缸C.单向阀D.溢流阀10. 下列压力控制阀中，哪一种阀的出油口直接通向油箱---------A.顺序阀B.减压阀C.溢流阀D.压力继电器11. 液压系统的动力元件是-----------A.电动机B.液压泵C.液压缸D.液压阀12. 活塞有效作用面积一定时,活塞的运动速度取决于-----A.液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13. 不能作为双向变量泵的是-----------A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14. 在液压系统中用于调节进入执行元件液体流量的阀是------------A.溢流阀B.单向阀C.调速阀D.换向阀15. 压力控制回路包括-----------A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16. 液压系统中减压阀处的压力损失是属于--------A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17. 柱塞泵是用于---------系统中A.高压B.中压C.低压D.都不可以18. 下列液压缸中可以进行差动连接的是-------------A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19. Y型.V形密封圈在安装时，唇口应对应着压力--------的一侧A.高B.低C.都行D.无法确定20. 下列换向阀的中位机能中，能对液压缸进行闭锁的是------------A.O型B.H型C.Y型D.P型21. 外啮合齿轮泵的特点有-------------A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22. 单作用叶片泵--------------A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23. 液压机床开动时,运动部件产生突然冲击的现象通常是-------------A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24. 缸筒较长时常采用的液压缸形式是----------A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体，其压力值是------------A.前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题2分，共10分）1、液压传动系统中，常用的方向控制阀是-------------A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2．方向控制回路是----------B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路3．液压传动系统中，常用的的压力控制阀是----------A.节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4．-------是速度控制回路A.换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路5. 液压系统中，常用的执行元件有---------A.液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器 F.电磁换向阀三．简答题（每小题5分，共10分）1．容积泵基本的工作条件是？答：（1）必须能构成密闭容积。

不平衡径向力相抵消，受力情况较好。

A：单作用；B：双作用7、液压系统油温升高，使油液的粘度（）0A：升高；B：降低；C：不变8、一水平放置的双伸出杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，且液压缸浮动，其中位机能应选用（）;要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用（）o A： 0型B： M型C： Y型D： H型9、有两个调整压力分别为5MPa和lOMPa的溢流阀串联在液压泵的出口，泵的出口压力为（）;并联在液压泵的出口，泵的出口压力又为（）oA： 5MPa B： lOMpa C： 15MPa D： 20MPa10、为保证压缩空气的质量，气缸和气马达前必须安装（）;气动仪表或气动逻辑元件前应安装（）。

A：分水滤气器一减压阀一油雾器B：分水滤气器一油雾器一减压阀C：减压阀一分水滤气器一油雾器D：分水滤气器一减压阀三、判断题：（10%）（每空1）1.液压缸活塞运动速度只取决于输入流量的大小，与压力无关。

2.理想流体伯努力方程的物理意义是：在管内作稳定流动的理想流体，在任一截面上的压力能、势能和动能可以互相转换，但其总和不变。

3.液体流动时，其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。

4.雷诺数是判断层流和紊流的依据。

5.定量泵是指输出流量不随泵的输出压力改变的泵。

6.双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置，因此作用在《液压与气压传动》期末考试试卷（A ）一、填空题：（30%）（每空1.5）1、 液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ）。

2、 油液黏度的衡量参数有（ ）、（ ）、（ ）三种。

3、 液压马达可以将（）能转换为（）能。

4、 流体在管道中的流动状态有（ ）、（ ）两种。

5、 液压控制阀是液压系统的控制元件，按其功用分为（）控制阀、（ ）控制阀和（ ）控制阀三大类。

二、选择题：（30%）（每空2'） 1、 受到径向力不平衡的泵是（）。

液压与气压传动期末复习题及答案液压与气压传动期末复习题(附参考答案)一、填空题1,液压系统中的压力叏决于，，,执行元件的运动速度叏决于，，。

，负轲 ;流量，2,液压传动装置由，，、，，、，，和，，四部分组成,其中，，和，，为能量转换装置。

，动力元件、执行元件、控制元件、轴助元件;动力元件、执行元件，3, 液体在管道中存在两种流动状态,，，时粘性力起主导作用,，，时惯性力起主导作用,液体的流动状态可用，，杢判断。

，层流;紊流;雷诺数，4,由于流体具有，，,液流在管道中流动需要损耗一部分能量,它由，，损失和，，损失两部分组成。

，粘性;沿程压力;局部压力，5,通过固定平行平板缝隙的流量不，，一次方成正比,不，，的三次方成正比,这说明液压元件内的，，的大小对其泄漏量的影响非常大。

，压力差;缝隙值;间隙，6, 发量泵是指，，可以改发的液压泵,常见的发量泵有( )、( )、( )其中，，和，，是通过改发转子和定子的偏心距杢实现发量,，，是通过改发斜盘倾角杢实现发量。

，排量;单作用叶片泵、径向柱塞泵、轰向柱塞泵;单作用叶片泵、径向柱塞泵;轰向柱塞泵，7,液压泵的实际流量比理讳流量，，;而液压马达实际流量比理讳流量，，。

，大;小，8,斜盘式轰向柱塞泵极成吸、压油密闭工作腔的三对运动摩擦副为，不，、，不，、，不，。

，柱塞不缸体、缸体不配油盘、滑履不斜盘，9,外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是，，腔,位于轮齿逐渐进入啮合的一侧是，，腔。

，吸油;压油，10,为了消除齿轮泵的困油现象,通常在两侧盖板上开，， ,使闭死容积由大发少时不，，腔相通,闭死容积由小发大时不，，腔相通。

，卸荷槽;压油;吸油，11,齿轮泵产生泄漏的间隙为，，间隙和，，间隙,此外还存在，，间隙,其中，，泄漏占总泄漏量的80%～85%。

，端面、径向;啮合;端面，12,双作用叶片泵的定子曲线由两段，，、两段，，及四段，，组成,吸、压油窗口位于，，段。

广东工业大学试卷用纸，共 2 页，第 2 页二、选择题（每小题1分，共15分）1．液压系统的工作压力是由( A )。

A负载决定B溢流阀调定C液压泵的额定压力决定。

2．液压控制阀可分为三大类，它们是( A )A压力阀/方向阀/流量阀 B单向阀/比例阀/伺服阀 C球阀/截止阀/闸阀3．外啮合齿轮泵吸油口比压油口做得大，其主要原因是( B )。

A防止困油B增加吸油能力C减少泄露D减少径向不平衡力4．外啮合齿轮泵中齿轮进入啮合的一侧是( B )。

A吸油腔B压油腔C吸油腔或压油腔。

5．( C )节流调速回路可以承受负值负载A 进油B旁路C回油6．中位机能为( C ) 型的三位四通换向阀可实现中位卸荷。

A OB PC MD Y7．在以下调速回路中，( C )的回路效率最高。

A进油路节流调速B旁油路节流调速C容积调速D容积节流调速8．高压系统宜采用( C )A齿轮泵B叶片泵C柱塞泵。

9．双出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的( C )。

A 1倍B 2倍C 3倍D 4倍10．调速阀由（B ）与节流阀串联组成。

A减压阀B定差减压阀C溢流阀D差压式溢流阀11．液压传动中所用的油液，随着油液温度的升高，其粘度将( D )A不变B略有上升C显著上升D显著下降12．压力机液压系统为防止液压冲击需设置( A )回路。

A泄压B增压C减压13．当限压式变量泵工作压力p>p B（p B拐点压力）时，随着负载压力上升，泵的输出流量( B )。

A增加B呈线性规律衰减C呈双曲线规律衰减D基本不变广东工业大学试卷用纸，共 2 页，第 2 页广东工业大学试卷用纸，共 2 页，第 2 页 为多少，这时溢流阀、减压阀有无工作，各阀的先导阀、主阀处于什么状态，L 油路有无油流出？为什么？1）液压缸推动负载运动过程中：p 1、p 2均为2 MPa ；这时溢流阀、减压阀处于非工作状态；减压阀先导阀关闭、主阀口处于全开状态，溢流阀主阀处于关闭状态；L 油路无油流出。

液 压 传 动 与 控 制一 单选题(每空只选一个正确答案）1 液压系统中的压力取决于( ），执行元件的运动速度取决于（ ） . A 。

流速 B 。

流量 C 。

负载 D. 压力能2 油泵的工作压力p ，额定压力p r 和最高工作压力p max 之间的关系是（ )A. p ≤ p r 〈 p max B 。

p ≤ p r ≤ p max C 。

p 〈 p r ≤ p max D 。

p 〈 p r< p max3 外啮合齿轮泵作马达用,原进油口改作出油口，原出油口改作进油口，则马达的转向（ ）。

A 。

与作泵时转向相同 B. 与作泵时转向相反 C. 转向无法确定 D 。

根本转不起来4 图1所示液压系统，要使液压缸能实现差动连接，换向阀应选用（ ）中位机能. A 。

O 型 B 。

M 型 C 。

Y 型 D 。

P 型5 图2所示回路中，溢流阀的调定压力为4 MPa 。

当电磁铁DT 通电且负载压力为2 MPa 时，压力表G 的读数为（ ）.A 。

0B 。

2 MPaC 。

4 MPa D. 不能确定图 2图16 图3所示回路中,阀1的调定压力为4 MPa，阀2的调定压力为6 MPa。

当调定压力为10 MPa 的溢流阀处于溢流状态时，回路的二次压力p2为（）。

A. 10 MPaB. 6 MPa C。

4 MPa D。

07 图,当节流阀开口不变时，若负载F增大，活塞的运动速度v（）。

A。

增大B。

减小C。

基本不变D。

可能增大也可能减小8 在图5所示的系统中，当施加某一恒定负载M M时,其引起主油路的压力未达到溢流阀调整压力p Y,则在进行调速时( )。

A。

马达输出功率为恒定B。

马达输出扭矩随液压泵排量的增大而减小C。

主油路的工作压力随液压泵排量的增大而减小D。

液压马达输出功率随液压泵排量的增大而增大9 回路如上题图，当施加的负载是不断变化的（即M M为变量），但其最大值所引起的主油路压力还未达到溢流阀调整压力p Y，在进行调速时（）。

专业： 层次： 班级： 座号： 学号： 姓名：····························密···················封·····················线······························· 2020-2021学年度第二学期期末考试《液压与气压传动》试题(闭卷考试，时间120分钟)题号 一 二 三 四 五 总分 复核人 得分1．由流动液体的连续性方程可知： ( )A.流速与通流截面面积成正比B.流速与通流截面面积成反比C.流速与通流截面面积无关D.流速与通流截面面积平方成反比2．液压系统的辅助元件是（ ）A 电动机B ．液压泵C ．液压缸D ．油箱3．换向阀属于（ ）A ．动力元件B ．执行元件C ．控制元件D ．辅助元件4．活塞有效作用面积一定时，活塞的运动速度取决于( ) A ．液压缸中油液的压力 B ．负载阻力的大小C ．进入液压缸的流量D ．液压泵的输出流量5、双伸出杆液压缸，采用活塞杆固定安装，工作台的移动范围为缸筒有效行程的( )A ．1倍 B.2倍 C.3倍 D.4倍6、双伸出杆液压缸,采用缸筒固定安置，工作台的移动范围为活塞有效行程的( )A ．1倍 B.2倍 C.3倍 D.4倍7、单杆缸采用差动连接时，能够 ( )A ．增大液压缸的推力 B.使液压缸运动平稳 C.加快液压缸的伸出速度 D.加快液压缸的缩回速度 8．液控单向阀的符号为： ( )A B C9、液压缸的种类繁多，活塞缸、摆动缸可作双作用液压缸，而( )只能作单作用液压缸。
