二次回路和电缆编号原则在电力工程中，为了方便电力设备的运行和维护，通常会对电缆进行编号，并且设计相应的二次回路。
电缆编号原则和二次回路设计是电力工程中非常重要的一环。
以下是关于二次回路和电缆编号原则的详细介绍。
1.二次回路设计原则(1)安全性原则：二次回路的设计要保证电力设备的安全运行。
要避免短路、漏电等安全隐患，为此，回路设计应根据设备的额定容量、电流负荷等因素，合理选择导线的截面积、保护装置的额定电流，确保回路的可靠运行。
(2)可维修性原则：二次回路设计要考虑到设备的维修和更换。
为了方便维修和更换，回路的设计应尽量简单，合理分布设备、保护元件和控制元件，减少互相干扰和故障时的检修时间。
(3)灵活性原则：二次回路设计要具备一定的灵活性和可扩展性。
随着电力系统的发展，可能会有新增设备、改造设备的需求，回路设计应能够满足这些需求，并且能够方便地进行扩展和改造。
电缆编号是为了方便管理和维护电缆系统而采取的一种命名方式。
电缆编号的原则如下：(1)标识清晰：电缆编号应该具备清晰简洁、一目了然的特点。
每个编号应呈现出唯一标识的特性，避免混淆和误会。
(2)逻辑有序：电缆编号应按照一定的逻辑顺序进行编排，比如按照电缆类型、回路位置、用途等进行分类，使得不同分类的电缆能够有序排列。
(3)前后一致：电缆编号应前后一致，即相同的电缆在不同位置应具有相同的编号。
这样可以方便管理和维护，避免混乱和错误。
(4)信息完整：电缆编号应携带一些必要的信息，比如电缆的类型、规格、额定电压、用途等，以便在需要时能够快速查找并作出正确判断。
(5)方便扩充：电缆编号应考虑到未来扩充的可能性，比如预留一定范围的编号供后续设备接入使用。
同时，电缆编号应与二次回路设计相协调，即编号和回路之间应该有一一对应的关系，便于回路的调试和维护。
总结：二次回路和电缆编号原则是电力工程中的重要内容，合理的回路设计和电缆编号能够提高电力设备的运行效率和维护管理水平。
1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV 及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号注释：1、电流回路旧编号全部用A/B/C/N411~491容易引起混淆，不再采用。
本原则根据变电站电压等级及CT用途区分其电流回路编号。
全站各电压等级电流回路的回路号用四位数表示。
第1位为电压等级代号（500kV：5；220kV：2；110kV：1；35kV：3；10kV：4）；第2位为该CT的编号；第3位为该CT的二次绕组编号；第4位为电流回路的次序号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
二次回路编号原则1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号第4位为电流回路的次序号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
3、 3M（5M）、4M（6M）表示双母双分段接线。
4、 630I（II、III）表示站内各电压等级，I高压，II，III电压逐渐低一级。
5、 1（2，3，4）表示电压互感器二次绕组的序号。
采用1（计量）、2（测量）、3（保护）、4（开口三角）顺序。
二次回路编号原则1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
3、 3M（5M）、4M（6M）表示双母双分段接线。
4、 630I（II、III）表示站内各电压等级，I高压，II，III电压逐渐低一级。
5、 1（2，3，4）表示电压互感器二次绕组的序号。
采用1（计量）、2（测量）、3（保护）、4（开口三角）顺序。
二次回路和电缆编原则文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀?A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号注释：1、电流回路旧编号全部用A/B/C/N411~491容易引起混淆，不再采用。
本原则根据变电站电压等级及CT用途区分其电流回路编号。
全站各电压等级电流回路的回路号用四位数表示。
第1位为电压等级代号（500kV：5；220kV：2；110kV：1；35kV：3；10kV：4）；第2位为该CT的编号；第3位为该CT的二次绕组编号；第4位为电流回路的次序号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。

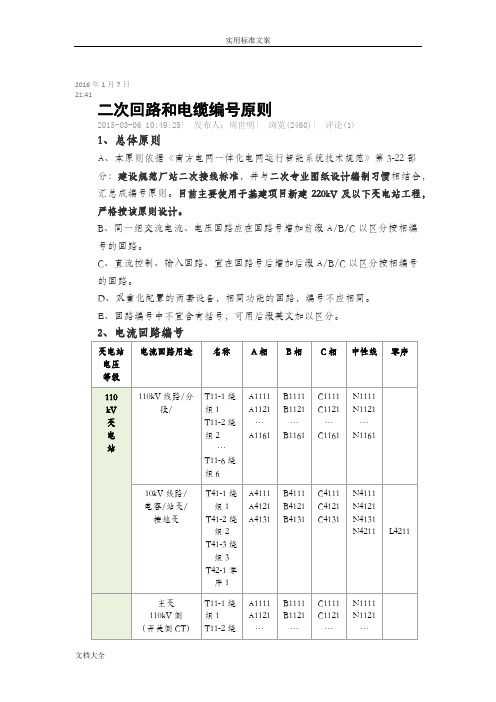

2016年1月7日21:41二次回路和电缆编号原则2015-03-06 10:49:25| 发布人：周世明| 浏览(2460)| 评论(1)1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号注释：1、电流回路旧编号全部用A/B/C/N411~491容易引起混淆，不再采用。
本原则根据变电站电压等级及CT用途区分其电流回路编号。
全站各电压等级电流回路的回路号用四位数表示。
第1位为电压等级代号（500kV：5；220kV：2；110kV：1；35kV：3；10kV：4）；第2位为该CT的编号；第3位为该CT的二次绕组编号；第4位为电流回路的次序号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
1、电缆编号(1)区域划分(2)主变主变高压侧：1B-1**主变中压侧:1B-2**主变低压侧：1B-3**(3)故障录波电流：**-B150(**代表间隔代号，1B-B150主变高压侧电流，1B-B250主变中压侧电流，) (4)电流单元代号+1** (**代表CT序号，例如:1元101,主变高压侧第一卷CT ；1B-201,主变中压侧第一卷CT)O(5)电压330kV 侧:SSYH-***110kV 侧：1YYH-*** I 母；2YYH-*** II 母35kV 侧:1UYH-*** I 段；2UYH-***II 段；(5)公用全站公用:GYC-*** ； 330kV母线测控:1GY-*** ； "OkV母线测控:2GY-*** ； 35kV母线测控：3GY-*** ；(6)直流ZL*-###(*代表直流母线段，#代表直流馈线柜序号；例如ZL1-201表示I段直流母线第2面直流馈线柜第一个直流空开电缆)(7)交流**-JL01, **代表设备代号，如：主变端子箱第一路交流，ZBDZX-JL01(8)对时DS-101 102…顺序排列。
2、回路编号(1)信号8001公共端，8003 8005…….；保护信号：8001 903A 903A-. (A替换为B C,分别代表保护B保护C柜)(2)电流A-C4**l **代表CT编号。
(3)电压330kV母线：A6301-33 保护1 及测量；A6302-33 保护2 ； A630J-33 ； L630-33 开口电压llOkV母线：A6301-11保护1级测量，原那么同上；A6401-11 II母保护1及测量；35kV母线:A6301-3原那么同上；(3)控制回路经柜内空开之后进装置，正负电源回路编号为：101、102, 201、202o对于主变高、中、低压侧正电源回路号分别为:第一套11正、1201、1301,第二套：2101s 2201、2301 ；负电源回路号分别为：第一套1102、1202、1302,第二套：2102、2202、2302。
二次回路线路编号原则及编号规则1.连续性原则：对于同一设备或控制区域内的回路，应按照连续编号进行分类，以保证线路的整体性和可读性。
一般来说，控制回路的编号按照从小到大的顺序进行，而信号回路的编号可以按照设备的布局和功能划分为多个区域，并对每个区域进行编号。
2.层次性原则：将大的区域划分为小的区域，使用层次分级的方式对二次回路进行编号。
这样可以提高线路的可管理性和维护性，同时也方便了对回路之间的关系和层次结构的理解。
3.分类原则：将不同类型的回路进行分类，并在编号中体现出来。
常见的分类有控制回路、信号回路、保护回路等。
对于控制回路，可以根据所控制的设备或功能进行细分，如照明控制回路、电机控制回路等。
4.可读性原则：线路编号应具有良好的可读性，以避免混淆和错误。
一般来说，采用阿拉伯数字进行编号，避免使用拼音、字母等容易混淆和产生歧义的字符。
并且，应尽量采用简洁明了的编号方式，避免过于复杂的编号结构。
1.设备编号：对于较大规模的工程项目，可以为每个设备设立唯一的编号，以方便对设备的管理和维护。
设备编号可以根据设备的类型、功能、位置等因素进行划分，如01表示主配电柜、02表示二次配电柜等。
2.回路编号：在每个设备内部，对于不同的回路可以进行独立的编号。
回路编号通常是在设备编号的基础上进行拓展，采用标识符+数字的形式进行，如MCC01-01表示MCC柜的第一个回路。
3.信号编号：对于传输信号的回路，可以采用信号编号进行标识。
信号编号通常与信号类型、设备位置等相关，如DI01表示数字输入信号、DO01表示数字输出信号等。
4.控制编号：对于控制回路，可以采用控制编号进行标识。
控制编号通常和控制类型、设备位置等相关，如FC01表示频率控制回路、PC01表示压力控制回路等。
以上即是二次回路线路编号的原则和规则。
通过合理的编号方式和架构，可以提高工程的可管理性和可维护性，确保工作过程的高效和安全。
竭诚为您提供优质文档/双击可除二次电缆编号规范篇一：二次回路及电缆编号原则二次回路编号原则1、总体原则a、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
b、同一组交流电流、电压回路应在回路号增加前缀a/b/c以区分按相编号的回路。
c、直流控制、输入回路、宜在回路号后增加后缀a/b/c 以区分按相编号的回路。
d、双重化配置的两套设备，相同功能的回路，编号不应相同。
e、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号注释：1、电流回路旧编号全部用a/b/c/n411~491容易引起混淆，不再采用。
本原则根据变电站电压等级及ct用途区分其电流回路编号。
全站各电压等级电流回路的回路号用四位数表示。
第1位为电压等级代号（500kV：5；220kV：2；110kV：1；35kV：3；10kV：4）；第2位为该ct的编号；第3位为该ct的二次绕组编号；第4位为电流回路的次序号主变——t21（220kV侧开关侧ct）、t22（220kV侧套管ct）、t23（220kV侧零序ct）；t24（220kV侧间隙ct）t11（110kV侧开关侧ct）、t12（110kV侧套管ct）、t13（110kV侧零序ct）、t14（110kV侧间隙ct）t41（10kV侧分支一ct）、t42（10kV侧分支二ct）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，a4121---a4122，如此类推。
3、站用变/接地变低压侧根据其开关侧ct采用顺序排下。
4、10kV电容器本体ct编号根据开关侧ct编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的pt回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---pt并列装置，回路编号a611---a612---a613---a630i2、a(b、c、l、sc)表示a、b、c三相、l开口三角、sc试验电压。
电气二次回路的接线编号原则一、起始编号原则：1.电缆和导线：电缆和导线的起始编号通常是根据电气图纸上的符号或图例确定的，并按照设备和元件的位置、功能和电气特性编排。
2.设备和元件：各种设备和元件的起始编号按照其所在电气图纸上的位置父子规则逐级编号，以便于标识和区分。
二、编码规则：1.设备和元件类型：在电气图纸上，根据设备和元件的类型，如开关、插座、灯具等，分别采用不同的字母编码，以便于分类和标识。
2.设备和元件位置：在电气图纸上，根据设备和元件的位置分区，使用行号和列号的形式进行编码，行号代表设备和元件所在的垂直位置，列号表示设备和元件所在的水平位置。
3.设备和元件功能：在电气图纸上，根据设备和元件的功能不同，使用不同的数字进行编码，例如，开关可以使用数字1表示，插座可以使用数字2表示。
4.设备和元件电气特性：在电气图纸上，根据设备和元件的电气特性不同，使用不同的字母进行编码，例如，正常工作状态下的元件可以使用字母N表示，故障状态下的元件可以使用字母F表示。
三、示例说明：以一个简单的室内照明系统为例，具体说明电气二次回路的接线编号原则。
1.设备和元件类型编码：开关使用字母S表示，插座使用字母P表示，灯具使用字母L表示。
2.设备和元件位置编码：a.照明回路1位置编码：第1行第1列，用S1表示；第1行第2列，用L1表示；b.照明回路2位置编码：第2行第1列，用S2表示；第2行第2列，用L2表示；c.插座回路位置编码：第3行第1列，用S3表示；第3行第2列，用P1表示。
3.设备和元件功能编码：开关使用数字1表示，插座使用数字2表示，灯具使用数字3表示。
4.设备和元件电气特性编码：正常工作状态使用字母N表示。
根据以上原则，可以得到电气二次回路的接线编号为：1.照明回路1接线编号：S1N，L1N；2.照明回路2接线编号：S2N，L2N；3.插座回路接线编号：S3N，P1N。
以上是电气二次回路的接线编号原则的基本内容和示例说明。
1、总体原则
A、本原则依据《南方电网一体化电网运行智能系统技术规》第3-22部分：建设规厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号
注释：
1、电流回路旧编号全部用A/B/C/N411~491容易引起混淆，不再采用。
本原则
根据变电站电压等级及CT用途区分其电流回路编号。
全站各电压等级电流回路的回路号用四位数表示。
第1位为电压等级代号（500kV：5；220kV：2；110kV：1；35kV：3；10kV：4）；
第2位为该CT的编号；
第3位为该CT的二次绕组编号；
第4位为电流回路的次序号
主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV 侧零序CT）；T24（220kV侧间隙CT）
T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）
T41（10kV侧分支一CT）、T42（10kV侧分支二CT）
2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投
---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号
注释：
1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开
关---隔离开关辅助接点---PT并列装置，回路编号
A611---A612---A613---A630I
2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
3、 3M（5M）、4M（6M）表示双母双分段接线。
4、 630I（II、III）表示站各电压等级，I高压，II，III电压逐渐低一级。
5、 1（2，3，4）表示电压互感器二次绕组的序号。
采用1（计量）、2（测量）、
3（保护）、4（开口三角）顺序。
开口三角由于唯一L630I/II/III，不需后加序号标识。
6、根据《电网220kV～500kV元件保护技术规》12.1.3.3两组TV二次绕组之
间的并列采用两套并列装置完成。
如采用双套PT装置，如果需要区别，经并列装置后的电压回路后增加Y/E。
如A630I-1Y（高压侧第一个绕组第一套并列装置），B640I-2E（高压侧第二个绕组第二套并列装置）。
7、表中母线路PT适用于单相线路PT，作用与同期功能。
如线路PT为三相，
用于保护、测控电压用的情况，线路PT回路参考表中电压互感器中所示编号。
8、经切换后的电压回路，如有多个回路，如220kV线路经切换后有除2套保护，还有安稳、测量或计量，可用A/B/C721、722…,其他等级相同。
4、直流电源回路编号
注释：
1、直流电源取消KM或HM表示，采用L±（控制电源）R±（装置电源），
后加1表示第Ⅰ段母线，2表示第Ⅱ段母线。
由于220kV主变保护电源回路号较多，在L/R前增加1、2、3区分，用途以表中为准。
2、表中主要列出保护的电源编号，其他公共设备、测控装置由于电源较简单，
根据设备电源用途及所在直流电源母线编号即可。
3、直流负载平均分配两段母线上，如多回110kV线路保护，根据挂在母线段编
号。
4、直流规5.3.3.9 110kV主变非电量保护宜与高压侧后备保护共用一组电源，二
者在保护屏上通过直流断路器分开供电。
110kV主变差动保护宜与中、低压侧后备保护共用一组电源，三者在保护屏上通过直流断路器分开供电。
两组保护装置电源应分别取自不同段直流母线。
5、直流规5.3.3.1电压切换装置直流电源应与本间隔控制回路直流电源共用一组
电源，二者在保护屏上通过直流断路器分开供电。
双配置电压切换装置与两套保护一一对应时，每套保护装置直流电源和电压切换装置直流电源应取自同一段直流母线。
6、集中组屏的测控装置宜采用辐射供电方式，装置电源和信号电源公用一组直
流电源，在测控屏上通过直流断路器分开供电；就地安装的保护测控一体化装置，宜采用环网供电方式。
5、交流电源编号
注释：
1、根据设备需要的交流电源（单相/三相）对应相别编排即可。
2、如多路交流电源，在后加数字区分其回路即可。
6、控制回路编号
注释：
1、 单一操作回路均采用101/102；两个操作回路（如220kV 线路保护）采用101/102（第一组）201/202（第二组）；多个操作回路（220主变保护）：采用101/102（高压侧第一组）201/202（高压侧第二组）301/302（中压侧）401/402（低压侧分支一）501/502（低压侧分支一；（110主变保护）：采用101/102（高压侧）201/202（低压侧分支一）301/302（低压侧分支二）。
2、 第3点合闸回路（手合）、第4点跳闸回路（手跳），主要用于来于其他保护的手合/跳闸回路，第7、8点主要来于测控的合/跳闸回路。
3、 用于220kV 断路器分相时，跳闸回路、操作箱到机构箱合/跳闸回路，在编号后加A/B/C 。
如133A ，105A ，107A ，137A 等。
4、 第14、15点，测控合106、分位136指示，取于操作箱的合分位置，原用操作电源，编号如上表。
该回路可能存在对操作电源的隐患，把电源改至用测控信号电源，编号701（公共正端）703（合）705（分）702（公共负端）。
详见信号回路编号表。
5、
第19、20点列出主要的母差开入回路，如对侧母线复压开放等根据其实际需要考虑。
断路器合分位只用于母联和分段。
6、 各电压等级各间隔操作箱控制回路的接法： （1）220kV 操作箱的接法：
※下列规定适用于220kV 母差保护、断路器失灵保护分别独立组屏的情况。
※对于220kV母差保护含断路器失灵保护并共出口的情况，母差及失灵保护动作出口接入操作箱的启动失灵不启动重合闸开入。
※单项故障-保护单跳-重合闸-恢复运行-重合闸失败-非全相-单跳失败-三跳-三跳失败-永跳-永跳失败-启动失灵
（2）110kV操作箱的接法：
注：对于110kV母差保护跳线路（旁路）为什么不直接接手跳原因：母差保护属于事故，手跳启动不了KKJ，也就启动不了事故总（KKJ+TWJ）。
而安稳切负荷是正常动作，不属于事故，故可以接手跳，安稳如接永跳，则须跟母差一样有出口去闭锁110kV备自投。
注：主变中、低压侧操作箱只有手跳和保护跳开入点，不存在重合闸问题。
安稳也只切主变低压侧，且必须接手跳。
7、信号及录波回路编号
注释：
1、信号回路取消用801公共端的表示。
统一用701公共端开头，各信号回路按
以下顺序进行回路编号：
a）断路器双位置信号（分相断路器需把单相位置及三相位置（合串分并）接入）；
b）隔离开关、接地刀闸双位置信号；
c） SF6 CT预警、报警信号；
d）断路器、隔离开关本体信号；
e）保护动作、装置故障、操作箱信号等。
2、录波开关量按以下顺序进行回路编号：
a）断路器分相位置信号；（不需三相位置）
b）保护动作信号，收发信接点信号；
c）操作箱信号
3、针对多个测控装置集中组屏的方式（主变测控、公共测控等），为避免不同测控装置之间信号的混淆，再回路后增加-1（2、3、
4、5）加以区分。
如701-1（高压侧测控回路）701-2（中压侧测控回路）如此类推。
8、电缆编号
注释：
1、由于电缆编号较多，本原则只大概归类主要设备的编号原则，从电缆编号即
可大概了解该电缆去向。
具体编号根据实际设计为准。
2、电缆编号由2部分组成。
如XX—XXX（X）
前部分表示该电缆用于什么间隔或设备，如表中1ZB对应#1主变
后部分表示电缆去向，由3位数字组成。
左第一位X表示多个电压等级区分，如没有，均用1表示。
后两位数XX表示电缆去向，参照第14~19点。
（X）表示相同路径的多根电缆不同编号。
3、表中电缆两侧设备的编号原则不一样，因此编号时优先把较多电缆或较集中
的设备编起。
如把公共设备（直流电源等）、保护、测控、开关端子箱的电缆编起。
