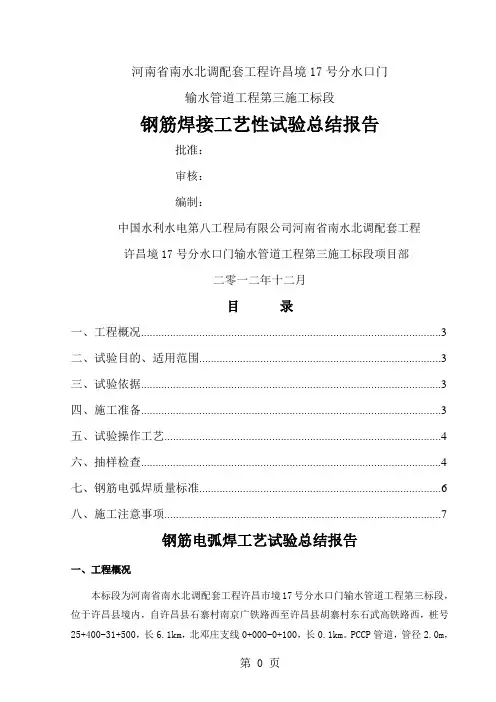

河南省南水北调配套工程许昌境17号分水口门输水管道工程第三施工标段钢筋焊接工艺性试验总结报告批准：审核：编制：中国水利水电第八工程局有限公司河南省南水北调配套工程许昌境17号分水口门输水管道工程第三施工标段项目部二零一二年十二月目录一、工程概况 (3)二、试验目的、适用范围 (3)三、试验依据 (3)四、施工准备 (3)五、试验操作工艺 (4)六、抽样检查 (4)七、钢筋电弧焊质量标准 (6)八、施工注意事项 (7)钢筋电弧焊工艺试验总结报告一、工程概况本标段为河南省南水北调配套工程许昌市境17号分水口门输水管道工程第三标段，位于许昌县境内，自许昌县石寨村南京广铁路西至许昌县胡寨村东石武高铁路西，桩号25+400-31+500，长6.1km，北邓庄支线0+000-0+100，长0.1km。
PCCP管道，管径2.0m，管线长6.1km；钢管，管径1.0m，管线长0.1km。
共有各类主要建筑物9座，其中穿河倒虹吸3座，分别穿石梁河、饮马河支、饮马河；穿公路顶管3座（滨河路、107国道、魏武大道）、管理房1座，控制阀室2座。
主要包括PCCP管道（含土方开挖、回填及管道安装等）、钢管及金属结构设备、电气设备、阀件及附属设备安装和调试，临时工程、施工期水保环保等全部建安工程。
二、试验目的、适用范围通过本次钢筋焊接工艺性试验，确定钢筋电弧焊的各项参数，确保钢筋焊接质量。
本次试验确定的连接施工工艺及参数适用于本标段内所有混凝土的钢筋焊接连接制作安装施工。
三、试验依据（1）《钢筋焊接及验收规程》JGJ 18-2019；（2）《水工混凝土施工规范》SDJ207-82。
四、试验准备1、材料（1）钢筋钢筋采用热轧带肋HRB335Φ18、Φ22进行工艺试验，出厂合格证明及检测报告齐全。
（2）焊条焊条采用J422焊条，产品合格证齐全。
2、设备机具砂轮切割机、钢筋弯曲机、交流弧电焊机等。
3、人员配备焊工1名、试验人员2名、电工1名、钢筋工2名。
项目钢筋焊接工艺性能试验报告施工单位：监理单位：杭州信达投资咨询估价监理有限公司项目监理部年月日目录第1章工程概况及专业工程特点 (1)1.1 工程概况 (1)1.2 编制依据 (1)1.3本工程钢筋焊接情况特点 (2)第2章钢筋电弧焊工艺性能试验要求 (4)2.1 试验目的 (4)2.2 施工准备 (4)2.3 操作工艺： (5)2.4 电弧焊焊接工艺性试验结论 (8)第3章钢筋电渣压力焊工艺性能试验要求 (9)3.1 试验目的 (9)3.2 施工准备 (9)3.3 操作工艺： (10)3.4 电渣压力焊焊接工艺性试验结论 (12)第4章钢筋闪光对焊（箍筋闪光对焊）工艺性能试验要求 (13)4.1 试验目的 (13)4.2 施工准备 (13)4.3 操作工艺： (14)4.4 电弧焊焊接工艺性试验结论 (17)第1章工程概况及专业工程特点1.1 工程概况工程名称：项目位置：建设单位（代建单位）：设计单位：施工单位：勘察单位：监理单位：杭州信达投资咨询估价监理有限公司工程规模：（含建筑面积（市政工程为造价）、结构形式、抗震等级等情况）1.2 编制依据本工程设计图纸本工程合同文件：监理合同、施工合同本工程施工组织设计/施工方案本工程《材料见证取样计划》《钢筋焊接及验收规程》 JGJ18-2012《钢筋混凝土用钢第2部分热轧带肋钢筋》 GB1499.2-2007《钢筋混凝土用钢第1部分热轧光圆钢筋》 GB1499.1-2008《钢筋焊接接头试验方法标准》 JGJ/T 27-2014《混凝土结构工程施工质量验收规范》 GB50204-2015《混凝土结构工程施工规范》 GB50666-2011《钢结构工程施工规范》 GB50755-2012《钢结构焊接规范》 GB50661-20111.3本工程钢筋焊接情况特点1.3.1 本工程设计采用的钢筋牌号与规格序号钢筋牌号钢筋直径（mm）使用部位/用途1 □ HPB3002 □ HRB335 □ HRB335E3 □ HRB400 □ HRB400E4 □ HRB500 □ HRB500E1.3.2 本工程计划采用的钢筋焊接方式序号焊接方法接头形式规范允许的适用范围钢筋牌号钢筋直径（mm）1 闪光对焊HPB300HRB335 HRB335EHRB400 HRB400EHRB500 HRB500E8-228-408-408-402 箍筋闪光对焊HPB300HRB335 HRB335EHRB400 HRB400EHRB500 HRB500E6-186-186-186-183电弧搭接焊（双面焊、单面焊）HPB300HRB335 HRB335EHRB400 HRB400EHRB500 HRB500E10-2210-4010-4010-324 电渣压力焊HPB300HRB335 HRB335EHRB400 HRB400EHRB500 HRB500E12-2212-3212-3212-32备注：1.电弧焊含焊条电弧焊和二氧化碳砌体保护电弧焊。
钢筋焊接接头检测报告
共页第页委托单位报告编号
样品名称样品编号
施工单位样品状态
工程名称样品数量
工程部位接头形式
焊接方法焊工证号
焊工姓名代表数量
代表批次委托日期
检测类别委托人
检测依据检测日期
检测地址检测环境
检测内容
样品编号
牌号
接头数量
钢筋生产厂家
钢筋批号
工程部位焊缝长度
（mm）
抗拉强度
（MPa）
断裂位置
（mm）
断裂特征
冷弯试验
90°
检测结论
检测结论
检测结论
检测说明
见证单位：见证人：
批准：审核：主检：检测单位检测专用章（盖章）
签发日期：年月日
钢筋焊接接头检测原始记录
共
页第页
样品名称样品编号样品状态规格型号检测环境检测日期
检测依据设备名称设备编号设备状态
检
测
内
容
样品编号
公称直径（mm）
公称横截面积（mm 2
）
最大力
m
F （kN）
抗拉强度（MPa）焊缝长度（mm）断裂位置（mm）断裂特征
弯曲试验90
弯曲压头
直径（mm）
冷弯结果
检测说明抗拉强度
校核：
主检：。
项目钢筋焊接工艺性能试验报告施工单位：监理单位：杭州信达投资咨询估价监理有限公司项目监理部年月日目录第1章工程概况及专业工程特点工程概况工程名称：项目位置：建设单位（代建单位）：设计单位：施工单位：勘察单位：监理单位：杭州信达投资咨询估价监理有限公司工程规模：（含建筑面积（市政工程为造价）、结构形式、抗震等级等情况）编制依据本工程设计图纸本工程合同文件：监理合同、施工合同本工程施工组织设计/施工方案本工程《材料见证取样计划》《钢筋焊接及验收规程》 JGJ18-2012《钢筋混凝土用钢第2部分热轧带肋钢筋》《钢筋混凝土用钢第1部分热轧光圆钢筋》《钢筋焊接接头试验方法标准》 JGJ/T 27-2014《混凝土结构工程施工质量验收规范》 GB50204-2015《混凝土结构工程施工规范》 GB50666-2011《钢结构工程施工规范》 GB50755-2012《钢结构焊接规范》 GB50661-2011本工程钢筋焊接情况特点本工程设计采用的钢筋牌号与规格本工程计划采用的钢筋焊接方式各钢筋牌号，规范允许采用的电弧焊焊条情况第2章钢筋电弧焊工艺性能试验要求钢筋焊条电弧焊是以焊条为一极，钢筋为另一极，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。
本工艺具有不需特殊设备，操作工艺简单，技术易于掌握，可用于各种形状钢筋和工作场所焊接，质量可靠，施工费用较低等优点。
试验目的（1）通过焊接工艺性试验确定钢筋电弧焊的各项焊接参数，确保现场钢筋焊接质量。
（2）通过焊接工艺性试验并结合现场实际施工情况，选择合适的焊接形式。
施工准备机械设备电弧焊的主要设备是交流电焊机。
其各种参数见下表：人员配置：电弧焊主要人员：焊工名、安全员1名、电工1名、钢筋加工6名。
见证取样人员：监理人员1名。
焊接试验送检测机构检测，由项目监理机构现场见证取样检测材料（1）钢筋：采用公司生产的 mm、牌号为的钢筋，钢筋质保资料抄件、质量证明书、原材料见证取样检测报告齐全。
