USB AVR USB AVR JTAG JTAG JTAGICE ICE ICE使用说明使用说明版本:R R e v 1.02020008-1简介一、简介USB AVR JTAGICE支持自动升级和手动升级的仿真器,与AVR Studio相结合,通过 USB可以对所有带JTAG 接口的单片机进行在片调试和编程。
【主要功能简介】· 基于ATMEL原厂提供的方案而设计,支持AVRStudio,借鉴了ATMEL原厂生产的 JTAGICE仿真器,使用方法同它们一致,简单易用,稳定可靠。
手动升级采用AVR910对监控芯片升级,彻底解决冲掉监控代码的后顾之忧!· 接入目标板的JTAG接口,可使用JTAG方式进行连接。
· JTAG功能:- JTAG仿真及编程支持的器件型号:与ATMEL原装JTAGICE仿真器支持的器件型号相同。
- JTAG仿真功能与性能:与ATMEL原装JTAGICE仿真器仿真功能相同。
支持全速运行、单步调试、断点调试等各种调试方法,可查看IO状态,变量数据等,仿真速度可设置提高至115200bps等等。
- JTAG编程功能与性能:与ATMEL原装JTAGICE仿真器烧写功能相同。
可直接烧写程序,设置熔丝位等。
· 与PC机的连接接口:- 准USB接口(USB To RS232,需要安装驱动程序!);· 与目标板的连接接口:- 与ATMEL官方JTAG标准接口兼容;· 特点:- 监控固件程序可升级!JTAG采用单独的MCU进行控制,控制程序均采用ATMEL提供的固件程序,使得该仿真器可自动检测AVRStudio的新版本。
日后,ATMEL将会推出更多AVR型号,亦会将新的器件型号添加入AVRStudio的器件支持列表,当您在未来开发中需要使用最新的型号,升级AVRStudio,升级仿真器的固件程序,仿真器便得以支持新的型号!支持具有JTAG接口的在片仿真。
JTAGICE MKII仿真器使用方法一:硬件和软件的准备1. 仿真器上需要接一个ISP-10PIN的转换线(实物已经接好);2.不能将WDAM的JP1那一行VCC和GND的管脚拆下,仿真器不能提供电源,但是需要接上VCC和GND;3. WDAM需要外部供电;4.需要将与RESET管脚连接的容性器件拆下,即将R39的电容拆下;5.安装AVR studio4(仿真器也可与AVR studio5或者AVR studio6一起使用,但我是用AVR studio4测试的,所以建议使用AVR studio4)二、烧写程序1.打开AVR studio4,选择Tools-Program-connect,弹出如下对话框,依次选择2.选择完后,弹出另一对话框,依次按如下选择,即可完成程序下载三、仿真1、打开AVR studio4,选择project-projectWizard,弹出如下对话框,点击OPEN,选择我们用ICCAVR编写的程序的工程文件里的.COF文件2.上面那步操作完后会弹出如下对话框,按图依次选择3.如果MCU没有使能DWEN熔丝位,会弹出如下对话框,选择”Use SPI to enable debugWIRE interface”,点击OK后,会弹出一个对话框,提示需要重启设备,此时我们重新启动WDAM后,点击确定,即可进入仿真界面三、取消DWEN的使能1、打开AVR studio4,选择project-projectWizard,弹出如下对话框,点击OPEN,随意选择我们用ICCAVR编写的程序的工程文件里的.COF文件2.上面那步操作完后会弹出如下对话框,按图依次选择3.选择完,进入如下画面,点击“Disable debugWIRE”,弹出对话框,点击确定,就取消DWEN的使能。
如需烧录程序,还需要重启仿真器和WDAM还有AVR studio4。
AVRJTAGICE仿真器使用说明
首先,我们需要准备一台计算机和AVR JTAG ICE 仿真器。
将仿真器
插入计算机的USB接口,并确保计算机已安装了AVR Studio软件,这是
一款用于AVR 微控制器开发的集成开发环境(IDE)。
接下来,我们将目标设备与AVRJTAGICE仿真器连接起来。
首先,在
目标设备上找到JTAG接口的引脚,通常为4个或5个引脚,并将仿真器
的JTAG线连接到目标设备的JTAG接口上。
然后,将仿真器的USB线连接
到计算机的USB接口上。
现在,我们打开AVR Studio软件,并创建一个新的项目。
选择正确
的目标设备,并确保使用JTAG作为调试接口。
AVR Studio会自动检测到
连接的AVR JTAG ICE 仿真器,并在界面上显示连接状态。
在仿真调试模式下,我们可以通过设置断点、单步执行、查看变量值
等方式进行调试。
AVR Studio提供了丰富的调试功能,如查看寄存器、
查看存储器、查看端口状态等。
我们可以根据需要使用这些功能进行调试,以发现和修复程序中的错误。
在进行仿真调试时,还可以使用"Watch"功能监视变量的值。
通过添
加变量到监视列表中,我们可以随时查看变量的当前值,并在程序执行过
程中观察变量的变化情况。
当调试完成后,我们可以通过点击"Stop Debugging"按钮退出仿真调
试模式。
在退出之前,我们可以选择保存当前的仿真调试结果,以便日后
查看和分析。
兼容JTAG标准接口目标板具备JTAG标准接口,使用引出的10PIN连接线直接连接目标板即可。
下面是接口图:JTAG接口说明:JTAG接口兼容ATMEL指定的JTAG标准接口,但不输出JTAG 的PIN2 “GND”,它对应ISP的PIN2为“VCC”。
这样,若您的目标板采用指定的标准接口依然可以正常连接,但改进后,带来以下优点:JTAG错插入MCU的ISP接口,不会导致烧器件(需要目标板的JTAG、ISP接口做相关处理)。
AVR单片机JTAG接口的使用方法作者:pc63 来源:单片机学习网字体:大中小在百度搜索相关内容编辑导读:AVR单片机的RC5和RC6算法比较与改进|AVR单片机读写EEPROM子程序|SD卡读写子程序|ATmega128实现一个工业设备的主控制板|数字温温度记录仪中的USB主机设计|HT1621驱动程序-AVR|MSP4000型处理器在软交换终端设备中的应用|AVR c语言优秀编程风格|LM73测温度芯片的完整程序|12864(ICCAVR程序)|正文:JTAG接口de使用方法:AVRdeJTAG 仿真器特别好用,在此特别推荐,它可以对所有含JTAG接口demega系列进行下载和软件硬件仿真。
刚开始使用AVR JTAG仿真器时,不shi很清楚它de使用方法。
看完AVR JTAG仿真器de英文说明和中文说明,也不很明确它de具体使用。
经过自己de摸索,才清楚如何使用这种仿真器。
其实这种仿真器de使用方法很简单,就shi说明太罗索,让人越搞越糊涂。
不过,使用这种仿真器,确实方便了很多,可实现硬件仿真与软件仿真,步调程序,发现程序漏洞,shi较好de辅助调试工具。
下面shi摸索出来de较简明de使用方法:(1) AVR JTAGde使用环境shi:AVR Studio 4.07以上版本,9-15 DC电源,PC与RS232口。
(2)安装AVR Studio:在安装AVRStudio时将随机提供de光盘放入CD-ROM中,选取avrstuio4。
A VR JTAGICE mkⅡ使用说明书AVR JTAG ICE MKII仿真器支持AVR ISP下载、AVR JTAG仿真、debugWIRE仿真(单线仿真)、PDI调试;功能集成度高,它支特仿真的AVR芯片型号最多。
AVR JTAG ICE MKII仿真器是AVR JTAG ICE仿真器的二代产品,可使用USB和RS232双数据接口与PC通信,可仿真的芯片有M48等小型芯片的debugWIRE仿真、M16等中型芯片的JTAG仿真、XMEGA系列的PDI调试,并可支持AVR32的32位单片机仿真。
目录JTAGICE MKⅡ使用说明书 (1)1、前言 (3)1.1关键词说明 (3)1.2JTAGICE MKⅡ硬件套件 (3)1.3系统要求 (4)1.4JTAGICE MKⅡUSB安装 (5)1.5工作电源连接 (6)2、JTAGICE MKⅡ编程 (6)2.1JTAG编程 (6)2.2ISP编程 (10)3、JTAGICE MKⅡ片上调试 (14)3.1JTAG口调试 (14)3.2DEBUG WIRE调试 (17)4、JTAGICE MKII升级 (20)5、常见故障分析 (20)附件 (21)1、前言1.1关键词说明JTAGICEMKⅡ:JTAGICE mkⅡ与AVR Studio(AVR Studio4.09或更高版本才能使用JTAGICE mkⅡ)相结合,通过COM或USB可以对所有带JTAG或Debugwire接口的AVR单片机进行在片调试(On-Chip Debugging)和编程。
JTAGICE mkⅡ所支持的芯片的列表见附件①。
JTAGICE mkⅡ特点:•精确的电特性•在片仿真芯片的数字和模拟功能•软件断点•程序存储器断点•支持汇编和高级语言调试•对flash,eeprom,fuses和lockbits的编程接口•采用USB或RS232接口与PC连接,由PC进行编程和控制•对于两种接口(JTAG和Debugwire)使用相同的硬件JTAG:JTAG接口是一个符合IEEE1149.1标准的4线的测试存取端口控制器(Test Access Port(TAP)controller)。

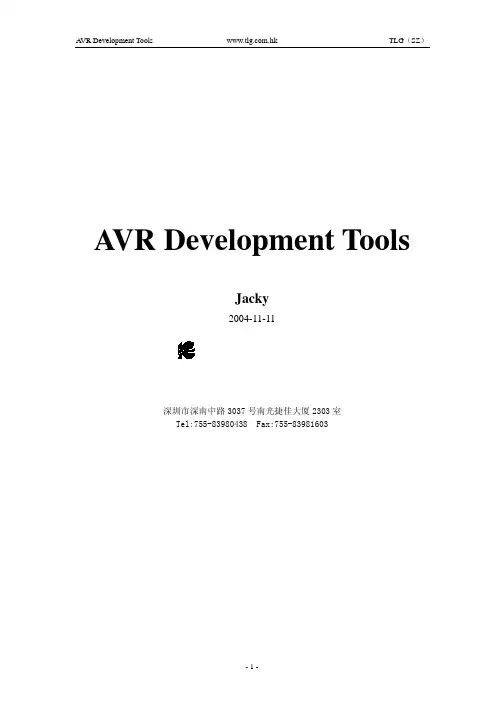

A VR Development ToolsJacky2004-11-11TLG ELECTRONICS LTD.深圳市富友勤电子有限公司深圳市深南中路3037号南光捷佳大厦2303室Tel:755-83980438 Fax:755-839816031、JTAG ICE 的使用JTAG ICE 是带有JTAG 接口的A VR单片机在线调试工具。
JTAG接口是一个4线测试访问端口的控制器,完全符合IEEE1149.1标准。
A VR在线调试协议(OCD)提供给用户控制A VR单片机的内部资源的方法。
JTAG ICE拥有传统仿真器的大部分功能。
图1 JTAG ICEJTAG ICE特征:·支持带JTAG ICE接口的A VR器件·严格的电气特性·仿真所有的数字和模拟在线功能·数据和程序断点·支持汇编和HLL(高级语言)源文件调试·通过RS-232接口与PC通信·电源供给范围是AC 9~15 V·JTAG ICE支持A VR Studio3.52或更高版本的Studio。
JTAG ICE工作电源JTAG ICE工作电源的供给方式有两种,可以使用选择开关选择外部电源或由目标板提供的工作电源。
当使用目标板提供工作电源时,目标板提供给JTAG ICE的电源必须符合以下要求:220mA@3.3V或120mA@5.5V。
如果达不到上述要求,则必须使用外部电源。
如果使用外部电源,目标板提供的电源将自动关闭。
红灯是JTAG ICE的供电指示,供电正常后红灯亮。
JTAG ICE连接到目标板要连接JTAG ICE到目标板至少需要六根线,它们是TCK,TDO,TDI,TMS,VTref 和GND,具体定义见表1。
Vsupply和nSRST也可以连接上,Vsupply用于提供JTAG ICE 的工作电源。
nSRST用于控制和监控目标器件的复位脚。
A VR JTAG ICE用户手册Rev3.2R2005-07第一章、 J TAG ICE相关信息A VR JTAG接口是具有4线测试存取通道(TAP)的控制器,完全符合IEEE1149.1 规格要求。
IEEE1149.1已经发展成为具有能够有效地测试电路板连通性的测试标准(边界扫描)。
Atmel公司的AVR 器件扩展了它一些功能,包括能够支持完整的编程和调试。
Mcuzone提供采用标准的JTAG接口,并与ATMEL官方的JTAG ICE完全兼容的AVR调试工具,使用户能够以极低的成本对具有JTAG调试接口的目标AVR芯片进行实时在线仿真和编程。
AVR OCD(On Chip Debugging 在芯片调试)协议使用户对AVR 单片机的内部资源能够进行完全的实时监控。
下面简单介绍一下JTAG ICE相关信息。
JTAG ICE与OCD系统:下面简单介绍通过JTAG 接口进行在芯片调试(OCD)的概念及其与传统仿真方式之间的差异。
OCD与传统仿真方式的比较:传统的仿真器可以对单独的或一组器件(前提是该组器件必须有很大的相似性)进行仿真。
例如,我们仿真ATmega16,仿真器硬件就会设法效仿该器件的准确行为。
越接近目标器件的实际动作,仿真器性能越好。
下面的框图简单地描述了传统仿真方式的仿真通道。
传统的仿真器的仿真头一般价格比较昂贵,动辄几百,而且经常出现仿真不同的目标芯片需要更换不同仿真头的情况,另外在使用传统的仿真器进行仿真的时候还经常出现一个问题,就是仿真的时候一切工作正常,但是当把程序写入到目标芯片后却怎么也运行不起来,使用传统仿真器的用户一般都会遇到这个问题,此外使用传统仿真器的时候由于部分仿真器本身的原因可能会占用掉目标芯片的一部分资源,比如串口和若干的堆栈空间。
而JTAG ICE则使用一种不同的方式实现目标系统仿真。
JTAG ICE能够与目标AVR片内的芯片调试系统进行接口,并通过JTAG 接口监控AVR器件的行为。
伯乐电子A VR-JT AG ICE仿真器配套使用说明2011-10产品目录:一、产品介绍二、软件操作:①ICCAVR 编译源程序,生成目标代码②AVR Studio 下载和仿真代码三、仿真调试命令四、仿真器升级说明后记感谢选购本产品!一、产品介绍:AVR-JTAGICE仿真器主要是用来对芯片进行硬件仿真,如程序单步执行、设置断点等,通过硬件仿真可以方便的调试程序,缩短开发周期。
同时也可以通过JTAG接口对芯片编程,本文档就AVR-JTAGICE仿真器的编程和仿真操作进行说明。
产品支持芯片列表:ATMega16、ATmega16L、ATMega162、ATmega162V、ATmega165、ATmega165V、ATMega169、ATmega169V、ATMega32、ATMega323、ATmega323L、ATmega32L、ATMega64、ATmega64L、ATMega128、ATmega128L、AT90CAN128ATMega16、ATmega16L、ATMega162、ATmega162V、ATmega165、ATmega165V、ATMega169、ATmega169V、ATMega32、ATMega323、ATmega323L、ATmega32L、ATMega64、ATmega64L、ATMega128、ATmega128L、AT90CAN128等本仿真器特点:1.板子带有USB可恢复保险,保护主板电路;2.带有74HC244缓冲芯片,防止固件丢失。
3.仿真器固件可无限升级,向上向下均兼容AVR STUDIO软件,支持最新版本。
4.全部机子贴片加工,保证产品质量。
二、操作说明:整体使用概述:编写程序使用ICC A VR软件,下载或调试程序使用A VR STUDIO软件。
第一步:在ICC A VR中编辑程序,而后编译,生成烧写和调试文件。
第二步:用JTAG 仿真器把目标板和PC机连接起来,使A VR STUDIO能通过 JTAG 仿真器和目标板顺利通讯,保证硬件连接正常。
感谢您选择由厦门智控出品的的AVR-JTAGICE调试器,该调试器使用USB转串口 与主控MCU通信,使用前请使用本店的驱动程序,并按要求完成驱动程序的安装。
(安装仿真器驱动,在安装驱动时电脑不要连接仿真器,等安装完了以后再连接仿真器,不然要重新安装仿真器驱动,而且重新安装要先删除驱动,然后再重新启动电脑,再安装。
)调试器在每次上电时LED 会闪烁几秒钟,此时是等待进入升级模式(稍候说明),如不需要升级请等待几秒钟待LED熄灭后即可正常使用。
使用前的准备工作:1、从指定地址下载驱动程序,并按照压缩包内的安装说明完成驱动程序的安装2、安装GCC或其他编译器3、安装AVR studio或其他支持JTAG 的IDE 软件(如IAR)4、自行准备一块带JTAG 接口的AVR目标板,仿真器不对目标板板供电,目标板需有自己的电源5、正确连接仿真器和目标板(请务必按以下连接,同时JTAG 接口不得接其他外围器 件)以下说明以studio4.18为例:仿真器在每次上电时LED2 会闪烁,此时是等待进入升级模式(稍候说明),如不需要升级请等待几秒钟待LED2 熄灭后即可正常使用。
程序调试:建立工程文件前请先设定仿真环境(如果工程已经建立,可以通过debug— —>select Platform and Device菜单调出该界面),调试平台选择JTAGICE,所选芯片应与目 标芯片一致,如下图程序调试:程序编译完后选择Debug菜单下的Start Debugging 进入调试,调试器将把编译好的程序下载到目标芯片中进行仿真,该过程视实际程序的大小需要不同的时间。
以下是debug菜单的简要说明(摘自OURAVR)Auto Step 自动执行它能重复执行指令。
如果当前处于source 方式时(即C 语言窗口显示方式),一条的指令会被执行。
如果处理disassembly 方式 (即显示为汇编指令方式),一条汇编指令会被执 行。
JTAG ICE 使用说明书感谢您选择叮咚技术联盟AVR-JTAGICE 调试器,该仿真器使用USB 转串口与主控MCU 进行通信,使用前请按要求完成驱动程序的安装。
(安装仿真器驱动,在安装驱动时电脑不要连接仿真器,等安装完了以后再连接仿真器,否者要重新安装仿真器驱动,而且重新安装要先删除驱动,然后再重新启动电脑,再安装。
)驱动可向到本店客服索取,也可到本店论坛下载,论坛地址:/1.使用方法:调试模式:先将CON4排针1脚跟2脚用跳线帽短接,此时便正常使用仿真器。
升级模式:先将CON4排针2脚跟3脚用跳线帽短接,此时仿真器就在升级固件状态,接上电脑使用AVRSTUDIO便可以升级。
升级方法见本文第二条。
CON3接口为开发板想仿真器供电跳线选择,CON1 接口为USB 转TTL电平的接口(对于在用没有串口的电脑的开发学习者可以将它作为串口调试的硬件工具,串口调试跟仿真器的功能不能同时使用)。
2.升级方法该JTAG 使用studio 本身的固件(版本4.17),与studio 有最大的兼容性,支持AVRstudio 固件升级。
(AVRstudio 4.17 可向我们客服索取也可到网上下载)将CON3排针的 2脚跟3脚用跳线帽短接,点击Tools->AVR Prog…如下图:打开AVRprog 后点击Browse…,找到studio 安装目录下JTAGICE 文件夹内的Upgrade.ebn 文件,然后选中flash 项的program 就把新的固件下载到JTAGICE 本身的芯片中了。
如下图:待固件升级完毕,对JTAGICE 从新上电,到此固件升级完毕,便可以用新固件进行调试。
3.支持芯片清单为:(不同版本可能支持不同芯片)Atmega16,Atmega162,Atmega169,Atmega32,Atmega323,Atmega64 ,Atmega128,AT90CAN128.3.AVRstudio配合JTAG ICE 的调试仿真使用说明,见AVRstudio使用说明书。
A VR二和一仿真器/编程器系统使用说明:1、请正确使用JTAG口和ISP口,具体位置参考下面照片,左边是STK500ISP接口,右边是JTAG ICE仿真器接口,千万不要插错否则极有可能损坏设备,因为AVR的JTAG口和ISP口相反正好有可能造成电源接地。
2、系统不接目标板时,通讯系统和STK500连接,也就是说使用仿真器时必须接目标板,而且目标板要单独供电(也可以由仿真器供电,需打开设备外壳设定),使用STK500时,不能连接JTAG口的线,否则系统自动连机JTAG,也就是说JTAG的通讯优先级高于STK500。
3、JTAG和STK500的连线排列顺序请参考我们的使用手册或ATMEL的官方文档,二者完全兼容。
4、上电顺序为:先把仿真器和PC机连接,系统会自动识别出一个虚拟串口COM3或COM4,根据您电脑的物理串口数量来定。
当然在这之前要安装设备USB驱动程序,该程序在我们的随机光盘中有,目录名为:“仿真器驱动”。
运行SETUP.EXE即可自动完成安装,注意:安装时不能把仿真器和PC机连接。
5、运行ASTUDIO 4.12上位机软件,出现如下画面时可以选择建立/打开新工程还是直接调入以前的工程项目。
如果是使用STK500或只是使用JTAG仿真器来烧写芯片,可以按“Cancel”按钮。
6、进入ASTUIO软件后使用连接设备的按钮,该按钮位于ASTUDIO软件的第二行图标处,如下画面。
7、注意我们只能选择使用设备的类型为JTAG或STK500。
可以选择的设备在左边的一栏里“STK500 or A VRISP”和“JTAG ICE”,右边一栏选择使用的串口号,要和您的USB虚拟串口的串口号COM3或COM4对应起来。
当然也可以选择AUTO使用自动连接设备。
建议在控制面板的设备管理器里确定虚拟串口号再设定,这样可以节省联机时间。
8、选择好设备后,按“Connect…”按钮就可以和您的设备正常连接了。
U盘版AVR-JTAG-ICE仿真器安装与使用说明(V1.0版)目录一、产品介绍 (3)二、安装驱动 (4)三、硬件连接 (5)四、安装软件 (7)五、升级固件 (8)六、在线编程 (12)七、在线仿真 (14)八、疑难解答 (16)九、断开对外5V供电(3.3V供电系统) (16)一、产品介绍迷你型USB AVR JTAG ICE仿真器是一款针对AVR系列具有JTAG接口的单片机进行在线编程下载、仿真调试开发的优秀首选工具,仿真器内部固件可无限升级,故可适应AVRstudio 各种版本软件。
其外形小巧,价格低廉,是工厂、学校、个人等开发AVR系列单片机的首选产品。
特点:1.支持USB1.1或USB2.0通信;2.全面支持WIN98、WINME、WIN2000、WINXP、VISTA、WIN7等32位与64位操作系统;3.采用USB口供电,板内带有500mA自恢复保险丝,保护电脑主板不被意外烧毁;4.在对芯片编程仿真时可以使用目标系统本身电源,也可以使用仿真器从USB口取电供给目标板,但应保证目标标电流不大于500mA,以免过流保护不能正常工作;5.支持AVR系列单片机具有JTAG接口的所有型号芯片;6.编程完成不影响目标板的程序运行,可以对Flash、EEPROM、熔丝位等读写操作;7.支持3.3V与5V工作电压系统;8.固件可无限升级,支持多个版本的AVR studio环境;9.使用Atmel公司推荐的标准10PIN JTAG接口;10.使用铝合金外壳设计,提供多色可选,小巧时尚携带方便。
二、安装驱动1.到您所购买宝贝的最新页面,到最新宝贝描述开头有提供客户资料包下载地址,下载本商品的客户资料压缩包,将其解压至您的电脑硬盘,请注意解压的存放地址;2.打开解压后的文件夹,找到里面“驱动程序”文件夹,内有提供三个不同版本的CH430驱动,可随意双击其中一个驱动程序执行安装,如发现安装的驱动不兼容您的系统或安装失败,请先卸载安装失败的驱动,再选择其它两个之一重新安装,直到ok为止;上图为安装驱动或卸载驱动指导上图为win7卸载驱动的另一种方法三、硬件连接电脑端的连接:1.驱动安装正常完成以后,将USB AVR JTAG ICE 插入电脑的任意USB接口,计算机会发现新设备,并自动查找刚安装过的驱动程序,继续自动识别新设备,识别完成后电脑会提示设备可以正常使用了,此过程电脑全自动,不必手动干预,识别期间不得拔出仿真器或避免USB接触不良,并且仿真器插入电脑后,其红蓝指示灯会同时亮起,其中红灯一直高速闪烁约10s后只亮蓝色工作指示灯;2.以上全部过程安装完成驱动后,打开设备管理器,应能看到下图所示设备,并且请务必注意其COM号是多少,下图为COM2:3.如果看到COM号超过COM4,请手动更改至COM4以下,超过COM4的,会引起后续的不兼容或不稳定(视不同电脑有不同的区别),手动更改COM号的方法是,对上图所示的设备右击鼠标,点属性弹出如下对话框:4.上图一点端口设备,进入图二,点高级,进入下图,在端口号中选未使用的号,如图中的COM2,选好点全部确定完成更改,更改完成后,应看到设备管理器中所显示的COM号一定是您更改时所选定的号:5.以上硬件连接、驱动安装、更改COM号完后,务必重新启动电脑,否则后面的软件不能连上仿真器。
AVR JTAG ICE使用说明
----------中科院精英团队
1、首先用USB线将仿真器与电脑连接,电脑右下角会提醒找到
硬件,如下图:
随后,电脑会跳出安装驱动程序的对话框,点击取消。
2、安装USB-serial驱动点击驱动程序安装文件:
一直点击确定,最后程序安装成功;
3、查看串口,在“我的电脑---系统信息---硬件”中查找:
如果串口号不是COM3\COM4 请改之!
3、用5X2连接线将仿真器和目标板链接,目标板上电,此时,
三个灯都会亮。
4、打开A VR STUDIO,点击CON按钮:
5、如果顺利,将出现下面对话框:
选择你要下载的程序,点击PROGRAM即可。
6、点击取消,在PROJECT-----PROJECT WIZARD 选项中选择你
要仿真的文件,或者建立自己需要的工程。
7、点击编译,进入仿真调试坏接。
8、其他靠自己啦!。
JTAGICE mkⅡ使用一. 前言1.关键词说明JTAGICEMKⅡ: JTAGICE mkⅡ与AVR Studio(AVR Studio 4.09或更高版本才能使用JTAGICE mkⅡ)相结合,通过COM或USB可以对所有带JTAG或Debugwire接口的AVR单片机进行在片调试(On-ChipDebugging)和编程。
JTAGICE mkⅡ所支持的芯片的列表见附件①。
JTAGICE mkⅡ特点:•精确的电特性•在片仿真芯片的数字和模拟功能•软件断点•程序存储器断点•支持汇编和高级语言调试•对flash, eeprom, fuses 和 lockbits 的编程接口•采用USB 或 RS232接口与PC连接,由PC进行编程和控制•对于两种接口(JTAG 和Debugwire)使用相同的硬件JTAG:JTAG接口是一个符合IEEE 1149.1标准的4线的测试存取端口控制器(Test Access Port (TAP) controller)。
这个IEEE标准制定了一套标准的方法,采用了边界扫描技术(Boundary Scan),用于有效的对芯片进行测试。
Atmel AVR芯片扩展了这项功能,使其能完全支持编程下载和片上调试功能。
JTAGICE mkⅡ使用标准的JTAG接口,使用户可以对目标系统上运行的单片机进行实时的仿真。
( AVR On-Chip Debug (AVROCD))协议能够让用户对AVR单片机的内部资源进行全部的控制。
与传统仿真器相比,JTAGICE mkII的花费很小,但却能实现更准确的仿真。
Debugwire:Debugwire接口是实现片上调试的一个新手段。
Debugwire片上调试系统仅使用一根单线双向接口,就能实现对程序流的控制、执行在AVR单片机CPU内的指令、以及对存储器进行编程的功能。
当 DWEN(Debugwire Enable)熔丝位被编程且锁定位未被编程的时候,目标芯片内的Debugwire系统就被激活。
AVR JTAG是与Atmel公司的AVR Studio相配合的一套完整的基于JTAG接口的片上调试工具,支持所有AVR的8位RISC指令的带JTAG口的微处理器。
JTAG接口是一个4线的符合IEEE 1149.1标准的测试接入端口(TAP)控制器。
IEEE的标准提供一种行之有效的电路板连接性测试的标准方法(边界扫描)。
Atmel的AVR器件已经扩展了支持完全编程和片上调试的功能。
AVR JTAG仿真器用来进行芯片硬件仿真,如程序单步执行、设置断点等,通过硬件仿真可以了解芯片里面程序的详细运行情况。
AVR JTAG仿真器主要用来对芯片进行仿真操作,同时也可以通过JTAG接口对芯片编程(将程序写入芯片)。
仿真器实物图支持芯片如下:ATmega128, ATmega128L, ATmega16, ATmega162, ATmega162V, ATmega165, ATmega165V, ATmega169, ATmega169V, ATmega16L, ATmega32, ATmega323, ATmega323L, ATmega32L, ATmega64, ATmega64L 。
AVR JTAG连接示意图JTAG接口AVR JTAG仿真器-下载模式:1、打开AVR Studio 软件,按下图操作。
2、在这里选择所用器件及连接端口,器件选择JTAG ICE、端口选自动,点击Connect进入下一步。
3、正常会进入下面编程(Program)界面。
主要包括有器件(Device)、编程模式(Programming mode)、Flash下载、EEPROM下载几个部分,最下面部分是信息窗口。
器件:用于选择器件和手工擦除器件。
编程模式:Erase Device Before擦除器件,选中此项在每次下载前会对将器件擦除。
需要同时烧写用户程序和引导程序时需要注意此处,正常情况下需选中此项。
Verify Devic写入校验,默认为选中。
为防止损坏您的A VR相关工具,避免您或他人受伤,在使用本开发套装前请仔细阅读下面的安全需知,并妥善保管以便所有本产品设备的使用者都可随时参阅。
请遵守本节中所列举的用以下符号所标注的各项预防措施,否则可能对产品造成损害。
该标记表示警告,提醒您应该在使用本产品前阅读这些信息,以防止可能发生的损害。
警告请勿在易燃气体环境中使用电子设备,以避免发生爆炸或火灾。
请勿在潮湿的环境中使用电子设备,以避免设备损坏。
发生故障时立即拔下所有线缆。
当您发现产品冒烟或发生异味时,请立刻拔下所有与其连接的线缆,切断电源,以避免燃烧。
若在这种情况下还继续使用,可能会导致产品的进一步损坏,并使您受伤。
请与我们联系后,将产品寄回给我们维修。
请勿自行拆卸本产品触动产品内部的零件可能会导致受伤。
遇到故障时,请及时联系我们。
自行拆卸可能会导致其他意外事故发生。
使用合适的电缆线若要将线缆连接到本设备的插座上,请使用本产品提供的线缆,以保证产品的规格的兼容性。
请勿在儿童伸手可及之处保管本产品请特别注意防止婴幼儿玩耍或将产品的小部件放入口中。
注意北京百纳信达科技有限公司可随时更改手册内所记载之硬件与软件规格的权利,而无需事先通知。
北京百纳信达科技有限公司对因使用本产品而引起的损害不承担任何责任。
北京百纳信达科技有限公司已竭尽全力来确保手册内载之信息的准确性和完善性。
如果您发现任何错误或遗漏,请与我们联系(见联系方法),对此,我们深表感谢。
IAR Systems是全球领先的嵌入式系统开发工具和服务的供应商。
公司成立于1983年,迄今已有25年,提供的产品和服务涉及到嵌入式系统的设计、开发和测试的每一个阶段,包括:带有C/C++编译器和调试器的集成开发环境(IDE)、实时操作系统和中间件、开发套件、硬件仿真器以及状态机建模工具。
公司总部在北欧的瑞典,在美国、日本、英国、德国、比利时、巴西和中国设有分公司。
它最著名的产品是C编译器-IAR Embedded Workbench, 支持众多知名半导体公司的微处理器。
AVR JTAG ICE 仿真器安装说明
一.JTAG ICE驱动的安装
1.复制光盘文件” USB仿真驱动.RAR”到本地硬盘,并解压。
2.将JTAG ICE仿真编程器用USB延长线与电脑相连,连接之后,BUSY灯将快速闪烁10秒左右进行升级提示,如无需升级则10秒后BUSY灯灭,之后方可进行下文操作。
3.出现图1对话框.
4.按照图2~图5安装CP2102驱动。
图1
图2
图3
图4
图5
5.安装完驱动后点击-我的电脑-右键-属性(如图6),进入设备管理器(如图7)。
图6
图7
如果驱动的com口大于4,进行如下修改,使端口号为com1-com4中的一个(如图8和图9).
图8
图9
6.重新启动计算机。
二.JTAG ICE的连接
1.打开avr studio 4.14。
2.点击图标(如图10),将会出现如图11对话框,选择正确的COM号,然后连接。
3.如果连接成功将会看到图12的对话框,这时,你就可以进行下载程序和修改熔丝位等操作了。
图10
图11
三.JTAG ICE仿真功能的简单说明
图13
图14
图15 四.JTAG ICE的JTAG口定义
图16。
USB+AVR+JTAGICE使用说明书USB AVR USB AVR JTAG JTAG JTAGICE ICE ICE使用说明使用说明版本:R R e v 1.02020008-1简介一、简介USB AVR JTAGICE支持自动升级和手动升级的仿真器,与AVR Studio相结合,通过 USB可以对所有带JTAG 接口的单片机进行在片调试和编程。
【主要功能简介】· 基于ATMEL原厂提供的方案而设计,支持AVRStudio,借鉴了ATMEL原厂生产的 JTAGICE仿真器,使用方法同它们一致,简单易用,稳定可靠。
手动升级采用AVR910对监控芯片升级,彻底解决冲掉监控代码的后顾之忧!· 接入目标板的JTAG接口,可使用JTAG方式进行连接。
· JTAG功能:- JTAG仿真及编程支持的器件型号:与ATMEL原装JTAGICE仿真器支持的器件型号相同。
- JTAG仿真功能与性能:与ATMEL原装JTAGICE仿真器仿真功能相同。
支持全速运行、单步调试、断点调试等各种调试方法,可查看IO状态,变量数据等,仿真速度可设置提高至115200bps等等。
- JTAG编程功能与性能:与ATMEL原装JTAGICE仿真器烧写功能相同。
可直接烧写程序,设置熔丝位等。
· 与PC机的连接接口:- 准USB接口(USB To RS232,需要安装驱动程序!);· 与目标板的连接接口:- 与ATMEL官方JTAG标准接口兼容;· 特点:- 监控固件程序可升级!JTAG采用单独的MCU进行控制,控制程序均采用ATMEL提供的固件程序,使得该仿真器可自动检测AVRStudio的新版本。
日后,ATMEL将会推出更多AVR型号,亦会将新的器件型号添加入AVRStudio的器件支持列表,当您在未来开发中需要使用最新的型号,升级AVRStudio,升级仿真器的固件程序,仿真器便得以支持新的型号!支持具有JTAG接口的在片仿真。
AVR JTAGICE使用说明
[日期:2008-01-20 ] [来源:EDA网作者:] [字体:大中小] (投递新闻)
可以用AVR Studio的4.0或更高版本控制STK500和JTAG ICE,选择STK500 or AVRISP
和Auto或者具体的COM?端口进行联机,点击avr studio主窗口中的图标
前面标有Con的那个图标,然后按下图选择即可进行JTAG的联机,由于avr studio会记忆用户使用的设备是并且同时会记忆用户使用的COM号,如果下次和上次使用的是相同的设备并且没有更换COM口,那么下次使用的时候直接点击右边标有AVR的那个图标就可以快速进入联机状态;如果下次和上次使用了不同的设备或不同的COM口请使用Con图标进行联机。
JTAG和目标板相连
AVR JTAG 同目标板的连接:最小需要6条线与目标板相连,才可以完成仿真任务,他们是:TCK 、TMS 、TDO 、TDI、Vref、GND,另外有两条可选择的引线nSRST 和Vsu pply 。
引脚nTRST不接,Vsupply的功能是由目标板向JTAGICE供电(仅对接口部分)n SRST的作用是监视目标板的复位线。
然而,在仿真过程中不是必须的。
如果应用程序对M CUSR中JTD位进行了编程,JTAG接口就会关闭,为了使用JTAGICE对目标板重新编程。
就必须控制复位引脚。
连接JTAG ICE仿真器:联机之前请确保本设备已经和目标板有连接且LED4点亮。
进行JTAG ICE联机时请确保目标AVR选中如下熔丝项:如下图
程序下载和融丝位设置
打开AVRStudio,将会提示一个welcome对话框,如下图所示:
点Cancel键取消(建议你把左边的show this dialog on也去掉)。
然后选择下载工具:
稍等片刻就进入AVR JTAG的工作窗口:
Program页面可以烧写flash或者内部EEPROM,不要忘记先选择目标板的芯片类型d evice。
而Fuses页面可以设置融丝位:
LockBits是IAP设置,Advanced设置芯片标识、通讯端口等,Auto是JTAG通讯一开始时的动作,这几个不常用的请参考工具说明使用。
Board里可以取得当前的目标板供电电压,其实也就是JTAG引脚的管脚4上的电压:
进入仿真界面
对于以前已经仿真调试过的程序,可以使用Project->Recent Progects来选择要打开的工程。
对于刚生成还从未仿真过的用户程序,则使用File->Open File…来打开工程所生成的c of文件。
注意编译环境也需要设置生成目标文件为cof文件。
这个文件包含调试信息,可以在C源程序的环境下调试,如果打开的是hex,则只能在编译器生成的汇编语言下调试了。
文件打开后就是调试工具和目标芯片选择:
其中,JTAG ICE就是通过AVR JTAG仿真器硬仿真目标系统,而AVR Simulator则是软仿真,只能仿真芯片和系统外围无关。
在这里,我们当然选择JTAG ICE,然后就看到右面所能支持的Device列表:
黑色表示可选,灰色不可选。
可选的设备也就是具有JTAG接口的AVR芯片。
调试工具和目标芯片都选好后,点Finish就进入仿真调试界面。
仿真调试过程
和别的仿真软件一样,AVRStudio具有单步、全速、跟踪函数、查看变量、查看芯片内部寄存器、汇编跟踪等功能,祥见Debug菜单。
需要注意的是硬件仿真过程中最多只能设置三个断点(这个与JTAG链的硬件协议有关,感兴趣的可以参考JTAG协议文件)。
注意点
a、使用程序下载和融丝位设置,必须在非仿真调试环境下。
b、调试Boot区程序必须先编程BootRST位,而调试用户区程序则必须保证BootRST 位没有被编程(默认)。
固件升级
当你安装一个新版本的AVRStudio后,可能AVR JTAG USB仿真器就需要固件升级后才能正常使用了。
这种情况下的提示如下:
此时点确定,稍候将会弹出avrprog窗口:
注意如果提示失败,请断开仿真器与目标板的连接,断开仿真器与电脑的连接,然后重新按照仿真器连接、目标板连接的顺序得到固件升级提示。
出现avrprog窗口后,点击Browse进入升级文件选择,把文件目录定位到你所安装A VRStudio的目录下的JTAGICE目录,如下图所示:
选择文件类型为所有文件,然后选择文件Upgrade.ebn,打开。
点Flash里面的Program开始烧写。
如果中途烧写失败,请检查USB连接线的可靠性,并重新连接进行升级。
烧写结束后将会弹出一个窗口提示完成:
点击确定,然后退出avrprog窗口。
最后把仿真器与目标板、电脑断开连接,再重新进行连接,就完成了仿真器的固件升级。
之后的使用和以前一样。
注意:一般情况下,完成固件升级后就不能在当前版本之前的软件版本中使用了。
关于在AVR studio中详细使用STK500和JTAG ICE请参考马潮老师翻译的avr studi o中文帮助
JTAG常见故障现象:如下图,表示JTAG本身是好的,只是无法和目标AVR联机,请检查目标AVR芯片和JTAG接线是否正确?JTAG溶丝使能设置好没有?JTAG电缆可能有断线更换一条再试。
