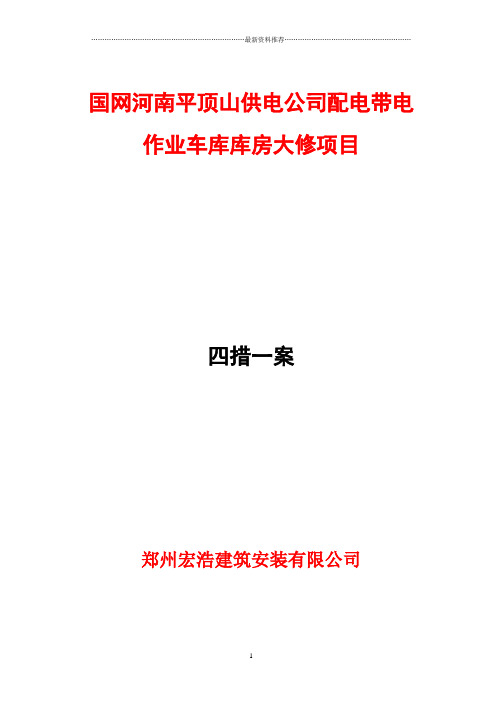

国网河南平顶山供电公司配电带电作业车库库房大修项目四措一案郑州宏浩建筑安装有限公司批准人：审核人：编制人：目录一、工程概况二、施工组织措施三、施工技术措施四、施工安全措施五、文明施工与环境保护措施六、施工方案一、工程概况本工程为国网河南平顶山供电公司配电带电作业车库库房大修二、施工组织措施（一）项目管理小组人员名单组长：陈银杰副组长：王珂成员：陈勇超刘广现关中利（二）职责及分工1、组长：负责整个工程的协调、施工。
督促检查施工现场的管理、安全等工作。
认真贯彻国家有关基本建设的政策、法令、规定、要求；严格执行基本建设程序和工程施工程序。
督促监理复核主要原材料、成品、半成品、零部件的质量证件或出厂合格证明，组织设备出库，开箱检验工作，参与设备试车运转。
2、副组长：负责在项目管理中，对本工程项目的质量、技术、安全生产负直接责任。
深入施工现场，作好质量、安全检查，及时研究和处理重大安全、技术难题。
3、成员：从项目的开始至完成,通过项目的策划和项目的控制，以使项目的费用目标、进度目标、质量目标得以实现。
对工程项目施工进行有效的控制，执行有关技术规范和标准，确保工程质量和工期，实现安全文明生产。
（三）施工作业整体要求1、为确保生产装置改扩建、检修等施工全过程处于有序受控状态，生产企业有关主管部门要责成施工单位编制施工进度网络计划，并组织生产企业安全管理部门和生产装置负责人进行衔接、沟通、交底。
2.凡在运行的装置区域内施工作业，而又无法实施区域隔离的，必须由生产企业和施工单位共同制定安全措施和施工方案，并逐条落实，检查确认。
3.在生产装置改扩建、检修等施工期间，工程主管部门、安全部门要会同施工单位有关人员，组织联合检查组按时对施工作业现场进行安全检查，发现问题及时处理。
对违反安全制度和规定的施工单位和个人实行处罚，对性质严重的要停止作业直至予以辞退。
三、施工技术措施1、技术保障措施、工艺质量标准：1.1施工前应具备必要的施工条件，做好施工准备逐项检查落实，如不满足施工条件，应积极创造条件，待其完善后再施工。
四措一案35-千伏工程背景近年来，国家加快了电力十三五规划的实施步伐，加快了电网升级改造的进程。
其中，四措一案 35-千伏工程是电力调整的一项重要内容。
它涉及到电力拓展，能源结构调整，以及能源的可持续发展等方面。
该工程涉及到电网的调整、建设、改造等方面，对电力行业的未来发展具有重要的影响。
什么是四措一案 35-千伏工程？四措一案35-千伏工程是指四措：提速调度、优化接纳、落实保障、强化管控，并建设全国统一的 35 千伏电网。
该项目已经投入了大量的资金，并支持了全国范围内的电网升级改造。
该工程的主要目的是优化能源结构，促进能源的可持续发展，提高电力系统的能源利用效率，以及提高电力供应容量，为工业和民生需求提供更加可靠和稳定的电力供应。
工程建设目标四措一案 35-千伏工程的建设目标主要包括以下几个方面：1.优化能源结构，促进能源的可持续发展。
2.提高电力系统的能源利用效率。
3.提高电力供应容量，为工业和民生需求提供更加可靠和稳定的电力供应。
4.建设全国统一的 35 千伏电网。
工程建设步骤四措一案 35-千伏工程的建设步骤包括以下几个方面：1.规划阶段：通过收集、分析和评估相关数据，确定工程的建设范围、施工进度和工程目标等。
2.设计阶段：在规划的基础上，制定详细的工程设计方案，包括电力系统的主要组成部分、电力设备等。
3.施工阶段：根据设计方案，进行电力设备的安装、校验和测试等工作，并实施电网建设和升级改造。
4.运维阶段：电力系统建成后，需要进行定期检修和运维管理，确保电网的平稳运行。
同时，还需要进行数据分析和系统调优等多项工作，以提高电网的效率和可靠性。
工程建设进展截至目前，四措一案 35-千伏工程已经在全国多个地区得到了实施和推广。
在这一项目的支持下，电网升级改造的进程也得到了加快。
同时，该项目的实施也促进了电力行业的技术创新和管理创新，为电力行业的可持续发展提供了强有力的支持。
四措一案 35-千伏工程在电力行业的发展和可持续发展方面具有重要的意义，有助于提高电力系统的能源利用效率，提高供电容量，满足社会经济发展的需要。
电气施工四措一案
一、电气施工范围
1、主要设备及安装施工：此次施工主要包括安装及调试现场分配及
通讯电气设备，如接触器、断路器、可控硅、热过载继电器、熔断器、接
地开关等；
2、电气线路施工：主要包括安装和施工电气配线，设备配线，支架、槽线等；
3、检测及调试施工：此次施工主要包括电气系统的检查、调试及试
运行，包括低压线路及设备的检查、调试及试运行；
4、安全防护措施：安装电气设备时应考虑安全防护，安装护罩、隔
离把手、施工前接地、跳闸保护等。
二、安全管理措施
1、安全技术措施：施工前对电器设备进行检查，使用设备时应根据
说明书操作，开关操作时应遵守安全操作规程；
2、安全管理措施：施工前应做好安全防范工作，检查好施工工地电
气设备安全技术条件是否满足要求，组织安全教育和培训；
3、安全防范措施：施工过程中应采取安全防范措施，按规定进行接地、接线、安装及试运行等环节；
4、应急救援措施：如发生安全事故，应采取有效的应急处置措施，
同时应及时召开应急会议，研究有效的应急处理方案，确保工程施工顺利
进行。
三、施工组织。
目录一、编制依据 (2)二、施工方案 (3)三、施工组织措施 (7)四、施工技术措施 (9)五、施工安全措施 (11)六、环境保护措施 (15)七、应急预案 (17)附件一：电气总平面布置图附件二：断面布置图或现场实际照片附件三：二次接火部位编制依据1.《国家电网公司电力建设工程施工技术管理导则》2.《国家电网公司工程建设质量管理规定》3.《国家电网公司输变电工程施工工艺示范手册》4.《建设工程施工现场供用电安全规范》征求意见版5.《电力建设工程施工技术管理制度》及国家有关规程、规范、技术标准及有关施工工艺导则吉木萨尔县东亚铸造有限公司35千伏变电站间隔扩建工程施工（接火）方案根据《新疆电力公司各级领导和管理人员作业现场到岗到位管理规定（试行）》，该作业为35千伏及以上输变电工程的启动投运，本施工作业属于大型基建作业现场。
本期扩建工程工作量较大涉及的接火点较多，为保证安装、接火作业顺利完成，特编制如下作业方案。
一、工程概况xxx变电所位于xxx，35千伏为xxx接线方式，进线x 回，主变x台，由xxx单位运行维护，本期扩建xxx间隔，包括xx出线间隔，x主变间隔）二、计划工作时间计划开工时间：xxx，计划完工时间：xxx。
三、本次作业内容1.停电安装部分：xxx变电站35千伏为xx主接线形式，运行方式为xxxx，本次安装工作为xxxxx，设备型号为xxxx，为了确保安全，需要xx母线配合停电（附件一电气平面布置图，附件二断面布置图或实际照片）2.一次接火部分: 对新增 35 千伏 xxx 间隔 xxx 和I 、II 母母线之间 A\B\C 三相的设备连线安装；对新增 35 千伏xxx间隔xxx和I 、II母母线之间A\B\C三相的设备连线安装，3.二次接火部分：新安装的设备为xxxx，本次接火涉及其他运行保护设备：xxx保护A屏、xxx保护B屏、xxx测控屏、xxx 端子箱、xxx 断路器机构箱、xxx 电压并列屏、xxx 母差A屏、xxx母差B屏、xxx故障录波屏、xxx电度表屏、xxx电压转接屏、xxx直流屏。
XXXXXXXX工程施工四措一案XX施工单位X年X月X日审批页批准：审核：编制：目录一、工程概况及特点二、组织措施三、技术措施四、安全措施五、文明施工措施六、施工方案一、工程概况及特点简介本工程为XXXXXXXXXXXXXXXX工程，安装进线开关柜2台，馈线开关柜10台，站用变开关柜2台，母线设备柜2台，分段隔离柜1台，分段断路器柜1台，封闭式母线槽7.56米，火灾报警系统1套，PT并列装置1套，线路保护12套，备用设备及备用电源自动投入1套，一体化电源系统1套，变电站监控系统1套，敷设ZR-YJLV22-8.7/15-3*400高压电力电缆9898米，桥下敷设φ150镀锌钢管720米，顶φ150MPP管466米，φ160MPP管2170米，φ200MPP 管4376米，仅计算管材为φ150CPVC管9673.4米，φ160CPVC管2028米，φ200CPVC管17044米，架设1200*150防火电缆异型桥架12米，300*150防火电缆异型桥架48米，安装模拟屏1面。
为保证安全，提高施工质量，确保按时完成任务。
特制定本四措，望现场施工人员认真遵照执行。
二、组织措施1、项目负责人：XXXX领导、组织、协调、监督质量体系和安全体系在本工程的有效运行，建立健全组织管理机构，明确各级管理职责，对工程安全、质量、进度、成本负责。
2、工程负责人：XXXX组织工程资料的编制审批，负责本工程安全、质量教育，对工程安全、质量、进度、成本负领导责任。
3、质量专责：XXXX负责质量体系在本工程的具体执行，负责工程质量管理和技术指标的监督检查工作；负责本工程计量器具的管理工作。
4、安全专责：XXXX负责工程安全和文明施工的监督、检查工作以及相关文件、资料的编制、整理，做好安全培训及安全管理工作。
5、技术专责：XXXX负责工程技术资料的整理、发放及监督、指导职工按图施工及技术方案的实施，负责设计变更文件的执行，负责工程施工记录等资料的审核、整理、以及工程档案资料汇总整理、移交等工程。
附表2：电力施工作业四措一案模板1. 作业名称电力施工作业四措一案2. 概述电力施工作业四措一案是指在电力施工作业前，制订的事故防范措施方案，其中包括了安全措施、预防措施、避难措施和应急措施。
本模板提供了一个标准的电力施工作业四措一案模板，以指导施工作业前制定四措一案的过程。
3. 适用范围本模板适用于一般电力施工作业，以及类似的带电作业。
4. 安全措施4.1 个人安全措施•个人首先应确保自身安全，切勿在没有保护措施的情况下接近带电部位；•个人应该穿戴适当的防护服、眼镜和手套等防护装备，以便保护自己的身体；•个人不应与其他电器设备共用用电线路，以防事故的发生；•个人进行施工作业前，需要接受专业的培训和技能考核，以提高自身技能水平。
4.2 带电部位安全措施•带电部位应有明显的警示标志；•施工作业前，应表示清楚带电部位的电压等级和电流；•在带电部位附近，应有限制区域和隔离带；•在带电部位周围，应有专门的安全工具和防护设备，以保护工作人员在施工过程中的安全。
4.3 施工作业现场安全措施•施工作业现场应该保持整洁、有序，并要有相关设备的专门储存区独立区域；•作业现场应设置足够数量的灭火器、急救箱等常用设备，以备不时之需；•作业现场应每日进行安全巡视，定期进行安全检查。
5. 预防措施5.1 预防措施•在施工作业前，应制定详细的施工计划和流程，并通过专业的评估机构进行评估；•作业前，应根据施工现场实际情况，确定好所需设备和器材，并检修和测试设备；•应根据带电部位的电压等级、电流和工程要求，选择适当的电工组合，并做好人员调度和工作安排。
5.2 操作预防措施•作业人员应该进行足够的预演和训练，并严格按照操作规程要求操作；•作业过程中，应按照要求进行电压电流的限制和监测，并对电器进行无害化处理，保证安全进行作业。
5.3 特殊情况预防措施•如遇到特殊情况（如自然灾害、电力设备突发故障等），应及时停止作业，采取相应的应急措施；•在工作过程中，应当注意有无未知隐患，及时发现和处理，确保工作安全。
三、施工准备1、设备安装前,设备间应具备下列条件:①.屋顶、楼板施工完毕，不得渗漏；墙面、屋顶喷浆完毕；②.室内地面基层施工完毕，场地清理干净，并在墙上标出地面标高；③.混凝土基础及构架达到允许安装的强度，焊接构件的质量符合要求；④.预埋件牢固，预埋件及预留孔符合设计；⑤.门窗安装完毕，门已配锁；⑥.具有足够的施工场地，道路通畅。
２、临时设施：①．生活临时设施：因施工场地不能作为生活用地，所有作业人员均外住。
②．生产临时设施：需搭建临时仓库及工具房（面积约45平方米）。
③．施工电源、水源：由现场的临时施工用电供电，施工用水供水，进场后根据实际情况再进行布臵。
３、施工用图纸、技术资料应齐全。
四、施工现场管理4.1、施工现场管理机构设臵施工阶段划分：根据本工程的特点,将整个工程划分为四个阶段:基础及接地线施工→设备就位安装→电源线电缆敷设→设备调试→验收通电。
按各阶段的施工特点安排设备材料进场的时间，科学调度劳动力、机械设备及工具，控制计划进度。
项目经理 冯利现场施工负责人 黄孙科施工员 王振龙 材料员 杜彦萱 安全员 张亚锋 配电1班王 欢 配电2班 陈 勇 电缆1班 姜正峰 试验班 安 伟 质检员 吴柯杰技术员曹寿新 试验员 王 超 电缆2班 刘陈东4.2、与施工方的配合1、现场技术服务为使我公司的所供设备安全、正常投入运行。
我公司会根据现场施工情况派出合格的现场服务人员。
1.1.我公司现场服务人员具有下列资质：υ遵守法纪，遵守现场的各项规章制度。
υ有较强的责任感和事业心。
υ了解合同设备的设计，熟悉其结构，有相同或相近产品的现场工作经验，能够正确的进行现场指导。
υ身体健康，适应现场工作的条件。
1.2、我公司服务人员的职责υ我公司现场服务人员的任务主要包括设备催交、货物的开箱检验、设备的质量问题的处理、指导安装和调试、参加试运行和性能验收试验。
υ我公司现场服务人员应有权处理现场出现的一切技术和商务问题。
四措一案样板案件背景这是一起A公司与B公司之间的合同纠纷案件。
A公司声称B 公司违反了合同的约定，并要求赔偿损失。
B公司则否认违约，并提出了自己的辩护意见。
案件争议A公司主张B公司违反了合同的第X条款，理由如下：1. 违反约定 - B公司在合同约定的时间内未按时供货。
违反约定 - B公司在合同约定的时间内未按时供货。
2. 质量不合格 - B公司供货的产品存在质量问题，不符合合同约定的标准。
质量不合格 - B公司供货的产品存在质量问题，不符合合同约定的标准。
3. 违约责任 - B公司未能按照合同规定承担相应的违约责任。
违约责任 - B公司未能按照合同规定承担相应的违约责任。
B公司则对上述主张进行了反驳，并提出了以下辩护意见：1. 合理原因- B公司未按时供货是由于不可抗力的原因导致的，且已尽力克服障碍。
合理原因 - B公司未按时供货是由于不可抗力的原因导致的，且已尽力克服障碍。
2. 质量合格 - B公司供货的产品经过严格检测，并符合合同约定的标准。
质量合格 - B公司供货的产品经过严格检测，并符合合同约定的标准。
3. 合同约定 - 合同中并未就违约责任进行明确约定。
合同约定- 合同中并未就违约责任进行明确约定。
解决方案为了解决这起合同纠纷，可以采取以下四项措施（四措一案）：1. 调解 - 双方可以通过调解寻求达成和解协议，协商一致解决纠纷。
调解 - 双方可以通过调解寻求达成和解协议，协商一致解决纠纷。
2. 仲裁 - 双方可以选择将纠纷提交仲裁机构，由仲裁员作出裁决。
仲裁- 双方可以选择将纠纷提交仲裁机构，由仲裁员作出裁决。
3. 诉讼- 双方可以选择将纠纷提交法院诉讼，由法院判决定案。
诉讼 - 双方可以选择将纠纷提交法院诉讼，由法院判决定案。
4. 友好协商 - 双方可以通过友好协商的方式解决纠纷，共同寻求一种互利的解决方案。
友好协商 - 双方可以通过友好协商的方式解决纠纷，共同寻求一种互利的解决方案。
XXX工程施工安全、技术、组织、环境保护措施及应急预案批准：审核：校核：编制：一、工程概述二、工程内容三、工程施工计划日期____年 __月__日至 ____年__月__日四、施工组织措施（一）组织机构工程总负责：现场总负责：现场安全员：技术负责人：（二）工程管理部门五、施工安全措施1.开工前，各有关班组组织施工人员认真学习施工措施，明确施工任务，了解技术要求，熟悉施工图、施工方案和步骤；进行现场摸底，熟悉现场位置，熟悉一二次接线方式，并做好人员的分工和组织工作。
2.各参加施工班组要重视工程的前期准备工作，提前做好工具材料及备品备件的准备工作，现场工作负责人要合理安排施工人员和施工进度，避免窝工、误工，确保工程工期。
3.场工作严格执行“两票三制”，严禁无票、趁票工作。
严格执行标准化作业、危险点预控、二次安全措施票。
如需要变更工作班成员时，须经工作负责人同意，在对新工作人员进行安全交底、危险点分析及控制措施手续后，方可进行工作。
4.进入工作现场，按《安规》规定着装，戴好安全帽，穿好工作服。
5.每天工作开工前，工作负责人应检查现场所做安全措施是否正确可靠，并向工作班成员详细交代工作票及注意事项，指明带电设备、停电设备、工作地点、工作范围。
6.现场措施、标志、遮拦等严禁跨越和随便改变。
如需改变，需通过值班人员执行。
7.现场施工电源的接引、拆除，由两人共同进行。
电源的接引应安全规范，电动设备外壳应可靠接地。
8.上下传递物品用绳索传递，严禁上下抛掷。
9.高空作业应系好安全带，并作好防静电措施。
10.保护带开关传动时和其他班组做好协调，以防伤人。
11.各班组坚持文明施工，每日收工，及时清理现场保持施工现场清洁、整齐。
12.施工过程中，要加强临时工的管理并确保其施工安全。
13.敷设电缆时应认清间隔，弄清楚设备运行情况及带电部位，注意与运行设备保持足够距离，防止误碰运行设备。
14.移动盘柜时，要注意人身安全，防止误伤保护屏，误碰运行设备。
XXXXXXX工程施工作业“四措一案”项目负责单位：施工单位：主管领导：项目负责人：批准时间：“四措一案”计划书工程名称：XXXXXXX工程工程实施单位：XXXXXX公司工作总负责人：施工地点：XXXXXX变电站安全监督员：施工工期：XXXX年XX月XX日至 XXXX年XX月XX日施工组织措施：见附件一施工技术措施：见附件二施工安全措施：见附件三施工方案：见附件四组织措施一、工作任务：本工程为XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX工程，为了能安全、及时地完成好本次工程，特制定施工组织措施。
二、组织人员结构：工程总负责：XXX 安全负责人：X X X 施工队长: XXXXX 质量负责人：XXXX 现场负责人：XXXX 现场技术员：XXXX 材料负责人：XXXX三、组织机构各成员职责：工程总负责：负责本次工程项目的批准和计划实施。
安全负责人：负责整个工程的安全监督，“四措一案”的审核。
质量负责人：负责工程的质量监督和质量验收。
现场负责人：负责现场工作的具体实施和工作人员的施工安全。
现场安全员：负责工作票所列人员的现场施工安全及工程作业安全。
现场技术员：认真监督、检查设备安装调试工艺，收集图纸资料。
材料负责人：负责本次施工项目所有备品备件、及消耗性材料。
四、工作班组：XX班（XX人）负责人：XXX安全员：XXX成员：五、安装前基本要求1、开工前XX天，向有关部门上报本次工作的材料计划。
2、在工作前XX天提交相关申请，制定标准化作业程序。
3、开工前XX天，准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料。
4、工器具、材料、设备运至现场。
5、根据本次施工内容和性质确定检修人员，并组织学习本次施工的标准化作业指导书。
6、填写第一种工作票，完成开工手续在开工前XX天当天交值班员。
7、准备记录表格。
8、开工前确定现场工器具摆放位置。
9、工作票所列人员应严格执行标准作业卡程序、认真履行相应职责。
国网新疆电力公司奎屯供电公司沙湾县凯旋路110KV变电站的接地网大修改造工程“四措一案”施工单位：内蒙古国电电力工程建设有限责任公司项目负责人：黄晓辉批准单位：国网新疆电力公司奎屯供电公司负责人: 批准时间：“四措一案”计划书施工组织设计（四措）为了确保工程施工、安全、质量和进度，规范施工人员工作行为和工作程序，使组织措施、技术措施、安全措施、可靠性控制措施与现场环境、工作规程、操作规程等融为一体，做到按工作程序进行施工作业，在工作中有规可遵、有章可循，规范工作人员施工作业行为。
根据《国家电网公司安全生产规程规定》、《国家电网公司电力安全工作规程》(电力线路部分)、《电气装臵安装工程电缆线路施工及验收规范》、《电气装臵安装工程电气设备交接试验标准》等文件和技术标准进行作业，杜绝一切习惯性违章行为，特制定本工程施工组织方案。
工程概况本期工程为国网新疆电力公司奎屯供电公司沙湾凯旋路110KV变电站的接地网大修改造施工。
1 现场自然条件1.1 地质资料1.1.1 地形地貌特征1.1.2 地基岩土层构成及特征1.1.3 水文地质条件勘探深度内未见地下水，设计时可不考虑地下水对基础的影响。
1.1.4 特殊性岩土场址特殊性岩土问题主要是季节性冻土。
1.2 气象参数2 、施工范围及工期要求2.1施工范围1）变电站内接地网大修改造施工、检测及调试工程；2）接地网工程量及具体要求详见原电气施工图；3）工期按招标文件要求为自签订合同之日起具备施工条件后45天内完成。
3、主要施工方案本次接地网大修改造设计埋深为0.8米，主地网采用φ14.2mm 镀铜圆钢，接地网外缘应闭合，外缘各角应做成圆弧形R=5m，与设备基础周围接地至少有两处可靠连接。
垂直接地体采用φ17.2mm镀铜棒，长2.44米，焊接采用热熔焊接，接地试验应符合电气设施及施工规范，接地网交叉处要相互焊接牢靠；接地干线与垂直接地体电焊连接处保证焊接良好，不允许虚焊、漏焊，接地极间距不小于5m，焊接后做好防腐处理。
箱变外壳至少应有两处与主接地网在不同地点连接的接地引下线。
本地区为高土壤电阻率地区，应填充电阻率较低的黄土后夯实，土壤电阻率取为每米500Ω·m。
3.1接地设计方案综合考虑土壤的土壤平均电阻率200Ω·m，接地网面积为站区占地面积。
3.1.1技术要求：接地网R≤0.5Ω综合考虑地网的使用年限、地网材料、接地电阻、地质情况、湿度温度等自然因素的影响1）水平接地体采用Φ14.2镀铜圆钢制成等间距网格地网；2）在地网的各交叉点上各打1组垂直接地极，单组垂直接地极长度为2.5米，由直径17.2mm，长度为2.5米的镀铜钢接地棒组成。
3）在以完工的地表铺设厚度为0.1m厚的碎石，以满足跨步电压和接触电势的要求。
4） 连接采用CHONT 放热焊接。
5） 施工总平面示意图如下：3．2接地电阻按下式计算 水平均压环接地电阻：AR s ρ5.0≈ （依据DL/T621-1997）其中：ρ —— 土壤电阻率200Ω.m A —— 接地网面积 10000m 2接地面积换算：水平接地体线长3000m Rs ≈ 0.5Ω3.3、 单组2.5m 深垂直接地极接地电阻：⎪⎭⎫⎝⎛-=18ln *2d l l R v πρ （依据DL/T621-1997） 其中：ρ —— 土壤电阻率200Ω.m l —— 单根垂直接地极深度2.5m d —— 单根垂直接地极等效直径0.0172m n —— 接地极根数180根 Rv =Ω3.4、 地网总电阻： R =Ω 满足设计要求3.5、110KV 单座变电站主要材料清单:4、新型接地材料介绍“四维连续电镀”镀铜钢是将高纯度电解铜通过电解原理，使其完全附着在钢芯上，在铜钢结合面形成合金化分子级结构，双金属界面完全结合，从而实现铜与钢之间可延性冶金连接，并形成整体。
区别于传统物理包裹铜包钢、铜铸钢，“四维连续电镀”工艺保证了铜钢之间的分子化结合，无任何物理及化学缝隙，充分避免物理及电化学腐蚀，从而保证材料的使用寿命及物理特性。
整个工序除在生产线一端上料、另一端包装外，不需要人为手工干预，主要环节包括上料前钢芯同心处理（为使钢芯不出现超过规定的平直度误差而对钢芯表面进行的浅层切削处理）、水洗、酸洗、烘干、预镀镍、多次镀铜、最后烘干等处理过程。
产品具有其他生产工艺不可比拟的优点：➢铜层与钢棒达到分子型结合，接地棒深入土壤时，不会弯曲、脱节、翘皮、破裂；➢铜层均匀，含铜纯度高，钢芯强度高；➢铜层与钢芯间不存在空隙和杂质，不存在微电池效应，耐腐蚀性强；➢导电性能好，电气性能稳定；➢产品可任意长度生产。
4.1、焊接工艺介绍放热焊接是利用铝热反应，在铝粉与氧化铜反映的同时生成大量的热量形成1083℃以上的高温，使铜粉和置换出的铜离子熔化，浇铸到被焊接体表面后，高温使被焊接物表面浅层熔化，冷却后形成熔铸的整体。
此工艺全部设备只包括小型石墨焊接模具、模具夹具、焊接药粉、模具清理工具和点火器。
放热焊接工艺操作简单，焊接工人不需要经过专业技能培训，按说明书操作即可完成。
不需要用电、气等资源，所有焊接工具可方便的随身携带，通常情况下只需要一名工人即可完成全部操作，具有非常高的灵活性、方便性和安全性。
焊接后，焊点为整个铜铸点，在电气连接性能、防腐蚀性能方面是其他焊接工无法相提并论的。
焊接后，材料表面在高温情况下充分混合形成过渡的合金层，不会形成异种金属间的电位突变，同时内部不会渗透入任何外界的离子介质，不会发生电化学腐蚀。
4.2、新型接地材料与传统接地材料性能对比4.2.1接地材料组成传统接地材料组成：水平接地体为镀锌圆钢，垂直接地极为石墨模块，焊接工艺为电焊。
新型接地材料：水平及垂直接地材料均为镀铜钢，焊接工艺为热熔焊接。
4.2．2性能对比●导电性：镀铜钢在瞬间泄流时的导电性与纯铜相同，而镀锌钢材的导电性仅为纯铜的8.6%，故镀铜钢的导电性能为镀锌钢材的12倍，石墨模块的导电性无依据可查。
●耐腐蚀性：镀锌钢的使用寿命在7年左右，镀铜钢的使用寿命为50年以上，石墨模块材料间回发生电化学腐蚀，会加速其钢芯的腐蚀，严重的产生断点。
●热稳定性：根据国家电网企业标准，镀锌钢的C值为70，镀铜钢的C值为190。
●施工便捷性：镀铜钢接地材料方便运输，安装方便，垂直接地极只需冲压机打孔即可安装，工程作业面积很小，节省人工，且整体地网连接时只需一人即可完成；而传统接地材料进行安装时需4-5人同时工作，且石墨模块在运输过程中容易损坏，安装时工程作业面积较大，浪费人工。
故镀铜钢接地材料进行工程实施可缩短工程周期，减少工程实施人员。
➢施工方案5.1、机械开挖地网沟槽沟槽深度1.0米，宽度1米，合理确定开挖的顺序，开挖沟槽的土方，在场地有条件堆放时，一定留足回填需用的好土，与接地体接触的局部回填，多余的土方应一次运至弃土处，避免二次搬运。
5.2、接地体敷设土方开挖后，将Φ14.2mm镀铜圆钢平直的敷设于地网沟槽底部，在拐弯处将水平圆线弧形敷设，其r=5m，避免应力作用损坏接地体。
5．3、铜镀钢接地棒安装根据以上设计，该工程所用主材水平接地线为φ14.2mm镀铜圆钢，垂直接地极采用φ17.2mm*2440mm镀铜钢棒。
铜镀钢接地棒施工步骤入下：1）在施工之前要对现场的情况有详细的了解。
2）确定合适的安装位置，清除安装位置表层的硬物。
3）尖头在下，冲击螺栓在上，垂直于地面放置，双手扶住接地棒，如图（1）所示：图（1）接地极垂直放置4）使用冲击电锤，打入地下。
在施工过程中，一人持工具将接地极打入地下，一人手扶接地极，保持其与地面垂直。
如图（2）所示。
图（2）使用冲击电锤施工5）使用放热焊接技术将接地极与接地上引线焊接在一起。
如图（3）所示。
图（3）将接地极和接地上引线放置在焊接模具中并夹紧图（4）焊接后的效果6）最后将开挖的地方用素土回填起来，并夯实，做好收尾工作。
6、放热焊接施工方法6.1把接地体和熔模清除干净、除湿,将接地体置于模具下并作下接触试验。
6.2将要焊接的两种导体放入熔模，对应好位置，把熔模合实。
6.3用模具卡夹紧熔模固定好，以备装焊药。
6.4用纸片赌注漏斗底部，以防熔化前的药泥漏入模具焊接腔内。
6.5把焊药装进模具漏斗中（定量），将微量引火粉从漏洞中心引出，以备做导火索用。
6.6用模具平面部分将漏斗顶部扣住，准备点火。
6.7用点火枪点火，稍等冷却后脱模焊接完成。
7、安全事项：7.1、佩戴安全防护手套；7.2、焊点焊好后，不要立即触碰，避免烫伤；7.3、焊接反应时，模具口不应对准有人或易燃物方向；7.4、焊接完成后，不应立即打开模具，或喷水，避免迅速冷却，焊点开裂；7.5、焊好后应当尽快清理模具。
8、使用前的准备工作8.1、每次开工前用加热工具（如烘干箱或喷灯）烘烤模具，去除水气。
久未使用的模具内含有水分，尤其是前次使用完后仍留有残渣的模具，水分更多。
8.2、清洁模具，请使用软毛刷或其他软性物品。
8.3、检查模具接触面的密合度，防止作业时铜液从缝隙处渗漏出来。
8.4、模夹是用于开合模具的，模夹的紧密度对熔接的效果有影响，请在作业开始之前认真检查模夹，并作适当调整。
8.5、模具由耐高温材料制成，无法承受抛甩与强力冲击，故不可将超出模具铭牌所示尺寸的熔接物强行放入模具，或使用金属物质、坚硬的工具等来清除残渣。
9、自测方法9.1接地测量标准DL/T475—2006 《接地装置特性参数测量导则》9.2测量仪表采用接地电阻测试仪ZC-89.3测量方法直线测试方法注意事项：➢电位极P与接地装置G间距为（0.5—0.6）CG间距。
➢对于地网，应当改变测试极棒的布放方向和测试点，至少测试4次后，每次记录，然后取平均值作为该地网的接地电阻值。
➢大型接地装置不宜采用直线测试方法，如条件有限必须采用，应使电流线和电位线保持尽量远距离。
10、工程特点：➢工程规模大不停电电作业；2）施工时间短；3）属于旧接地网改造，施工难度大；4）采用新型接地降阻材料， 5）地势平坦，交通方便；➢工程临时用地表见下：用途面积（M2）位置需要时间住宿场地30 25天材料保管场地10 25天合计40 25天11、施工现场组织机构11.1组织机构关系图11.2工程主要负责人简介项目主管：黄晓辉，联系电话：。
项目经理：张军利，联系电话：本次防雷接地设计符合以下规范：➢DL/T 621 《交流电气装置的接地》➢DL/T 620 《交流电气装置的过电压保护和绝缘配合》➢GB50169 《电气装置安装工程接地装置施工及验收规范》➢SDJ63-82 《电力建设安全工作规程》➢DL/475-92 《接地装置工频特性参数的测量导则》➢国电2000-9-28 《防止电力生产重大事故的二十五项安全要求》12、接地网工程质量目标及工期安排12.1工程质量目标我公司确保本工程质量目标为合格工程。
