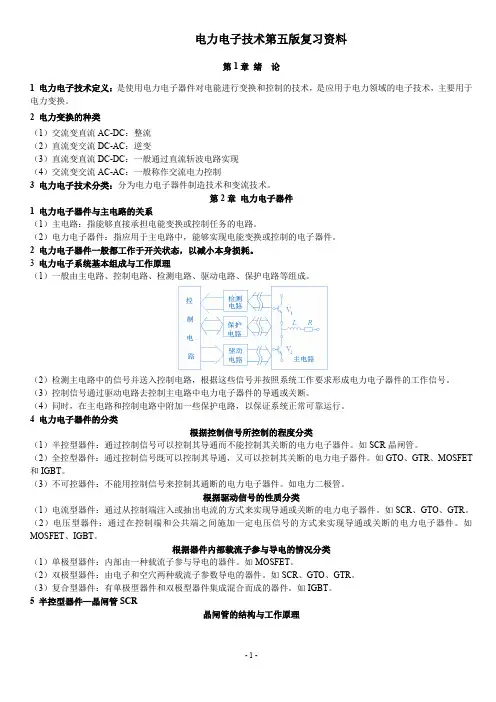

电力电子技术课后复习题（全面）1、电力电子技术是一种利用电力电子器件对电能进行控制、转换、和传输的技术。
2、电力电子技术包括电力电子器件、电路和控制三大部分。
3、电力电子技术的基本转换形式和功能：整流电路----AC/DC----整流器直流斩波----DC/DC----斩波器逆变电路----DC/AC----逆变器交流电路----AC/AC----变频器4、电力电子器件是指在可直接用于处理电能的主电路中，实现电能的变换或控制的电子器件。
5、广义上，电力电子器件也可分为电真空器件和半导体器件。
6、按照器件能够被控制电路信号所控制的程度的程度进行分类：不可控器件---------电力二极管（功率二极管PD）半控型器件---------晶闸管(SCR)全控型器件---------电力晶体管（GTR）7、全控型器件也称自关断器件。
代表元件：门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应晶体管（MOSFET）、绝缘栅双极晶体管（IGBT）。
8、按照驱动电路加在器件控制端和公共端之间信号的性质进行分类：电流驱动型：晶闸管、门极可关断晶闸管、电力晶体管等。
电压驱动型：电力场效应晶体管、绝缘栅双极晶体管等。
9、按照器件内部电子和空穴两种载流子参与导电的情况分类：双极型器件:电力二极管、晶闸管、门极可关断晶闸管、电力晶体管单极型器件：电力场效应晶体管。
复合型器件：绝缘栅双极晶体管。
10、功率二极管（PD）又称电力二极管，也称半导体整流器。
其基本结构与普通二极管一样。
有螺栓型和平板型两种封装。
正平均电流I F(A V): 电流最大有效值I 11．功率二极管的测试：用万用表的Rx100或Rx1测量。
【注】严禁用兆欧表测试功率二极管。
选择二极管时要考虑耗散功率。
不可控器件------功率二极管（电力二极管）12、功率二极管的主要类型：普通二极管、快速恢复二极管、肖特基二极管。
13、半控型器件----晶闸管（SCR）是硅晶体闸流管的简称，又称为可控硅整流器。
《电力电子技术》复习资料1. 用两个或者非门组成的基本 RS 触发器，其输入信号 Rd 、Sd 必须满足的约束条件是 __________________ (1 分)A. R d+S dB. R d S dC. R d S dD. R d+S d2. (1 分). . ..3. 发射结正偏、集电结也正偏是晶体三极管工作在__________________区的外部条件 (1 分)A. 饱和B. 截止C. 放大D. 可变电阻4. 分析晶体管低频小信号放大电路时，通常采用交、直流量分开的方法，这是由于________________________ (1 分)A. 晶体管是非线性元件B. 放大电路中存在着阻容元件C. 晶体管是有源器件D. 放大电路中既有直流量又有交流量5. 三角形连接的纯电容对称负载三相对称电源上，已知各相容抗 ，各线电流均为10A ，则此三相电路的视在功率为( )。
(1 分)A. 200VAB. 600VAC. 1039VAD. 1800VA6. 一台三相异步电动机工作在额定状态时，其电压为UN ，最大电磁转矩为 Tmax ，当电源电压降到 0.8UN ，而其他条件不变时，此时电动机的最大电磁转矩是原 Tmax 的( )。
(1 分)A. 0.64 倍B. 0.8 倍C. 1.0 倍D. 1.2 倍7. 电感接在有效值为 2V 的交流电压源两端， 已知吸收 Q=1var ，则该电感的感抗是 ( ) 。
(1 分)A. 1ΩB. 2ΩC. 3ΩD. 4Ω8. 工作在某放大电路中的一个晶体三极管，若测得它的三个电极的直流电位为： UB =3.6V 、UE=2.9V 、UC =12V ，据此可判断该管为________________________ (1 分)A. PNP 型 Ge 管B. PNP 型 Si 管C. NPN 型 Si 管D. NPN 型 Ge 管9. 组合逻辑电路是由________________组合而成的 (1 分)A. CMOS 门电路B. TTL 门电路C. 触发器，或者触发器和门电路D. 门电路10. 有源逆变电路中，晶闸管大部份时间承受正压，承受反压的时间为 (1 分)A. π－βB. 30°+βD C B AC. 10°+βD. βC. 120°D. 180°11. 将直流电能转换为交流电能馈送给交流电网的变流器是 (1 分)A. 有源逆变器B. A/D 变换器C. D/A 变换器D. 无源逆变器17. 单相半波可控整流电路，带电阻负载，控制角α的最大移相范围为( )。
《电力电子技术》课程复习与考试提纲绪论什么是电力电子技术？1）电力电子技术的定义2）电力变换的类型3）电力电子技术的分类、学科组成、重要特征。
一、电力电子器件课后习题：第1题，第3题、第4题、第8题、第9题1）电力电子器件的概念、特征，与信息电子器件的区别。
2）电力电子器件的分类，3）电力二极管的分类。
4）晶闸管的静态工作特性，参数计算。
5）4种全控型器件的优缺点比较。
6）电力电子器件驱动电路的任务.7）缓冲电路的定义、作用。
二、整流电路课后习题：第2题，第3题、第5题、第7题、第11题、第13题、第26题1）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
2）单相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
3）单相半波可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，优缺点。
4）三相可控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
5）三相桥式全控整流电路带不同负载（纯电阻负载、阻感负载）时，电路结构，工作原理，波形，参数计算，触发角的移相范围。
6）逆变、有源逆变的定义，逆变的条件。
三、直流斩波电路课后习题：第2题、第3题、第5题1）直流斩波电路的定义。
2）buck电路的电路结构，工作原理，波形，参数计算。
（电流连续、断续情况下）3）boost电路的电路结构，工作原理，波形，参数计算。
四、交流电力控制电路和交交变频电路课后习题：第1题、第6题、第7题1）交流电力控制电路和交交变频电路的定义、分类。
2）单相交流调压电路不同负载情况下的电路结构，工作原理，波形，参数计算。
3）单相交交变频电路的电路结构，工作原理，输入输出特性。
五、逆变电路课后习题：第1题、第2题、第3题、第4题、第5题1）有源逆变与无源逆变的的区别。
《电力电子技术》综合复习资料一、填空题1、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。
2、只有当阳极电流小于电流时，晶闸管才会由导通转为截止。
3、整流是指将变为的变换。
4、单相桥式可控整流电路中，晶闸管承受的最大反向电压为。
5、逆变角β与控制角α之间的关系为。
6、MOSFET的全称是。
7、功率开关管的损耗包括两方面，一方面是；另一方面是。
8、将直流电源的恒定电压，通过电子器件的开关控制，变换为可调的直流电压的装置称为器。
9、变频电路从变频过程可分为变频和变频两大类。
10、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。
11、就无源逆变电路的PWM控制而言，产生SPWM控制信号的常用方法是。
12、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题，通常主要采取的隔离措施包括：和。
13、IGBT的全称是。
14、为了保证逆变器能正常工作，最小逆变角应为。
15、当电源电压发生瞬时与直流侧电源联，电路中会出现很大的短路电流流过晶闸管与负载，这称为或。
16、脉宽调制变频电路的基本原理是：控制逆变器开关元件的和时间比，即调节来控制逆变电压的大小和频率。
17、型号为KP100-8的元件表示管、它的额定电压为伏、额定电流为安。
二、判断题1、给晶闸管加上正向阳极电压它就会导通。
2、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
3、在单相桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。
4、GTO属于双极性器件。
5、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。
6、对于三相全控桥整流电路，控制角α的计量起点为自然换相点。
7、IGBT属于电压驱动型器件。
8、晶闸管采用“共阴”接法或“共阳”接法都一样。
9、在触发电路中采用脉冲变压器可保障人员和设备的安全。
10、GTO的关断是靠门极加负信号出现门极反向电流来实现的。
（免费版）电⼒电⼦技术复习资料(免费版)电⼒电⼦技术复习资料电⼒电⼦复习题⼀、填空1、请在正确的空格内标出下⾯元件的简称：电⼒晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有⾜够的驱动功率、触发脉冲前沿要陡幅值要⾼和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的⽅法是串专⽤均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为⽅波。
5、型号为KS100-8的元件表⽰双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同⼀桥臂上的上、下⼆个元件之间进⾏；⽽120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进⾏的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升⾼时，晶闸管的触发电流会下降、正反向漏电流会增加。
2、由晶闸管构成的逆变器换流⽅式有负载换流和强迫（脉冲）换流。
3、按逆变后能量馈送去向不同来分类，电⼒电⼦元件构成的逆变器可分为有源逆变器与⽆源逆变器两⼤类。
4、有⼀晶闸管的型号为KK200－9，请说明KK 快速晶闸管； 200表⽰表⽰200A，9表⽰900V。
5、单结晶体管产⽣的触发脉冲是尖脉冲脉冲；主要⽤于驱动⼩功率的晶闸管；锯齿波同步触发电路产⽣的脉冲为强触发脉冲脉冲；可以触发⼤功率的晶闸管。
1、普通晶闸管的图形符号是，三个电极分别是阳极A ，阴极K 和门极G晶闸管的导通条件是阳极加正电压，阴极接负电压，门极接正向电压形成了⾜够门极电流时晶闸管导时，导通；关断条件是当晶闸管阳极电流⼩于维持电流IH通的晶闸管关断。
2、可关断晶闸管的图形符号是；电⼒场效应晶体管的图形符号是绝缘栅双极晶体管的图形符号是；电⼒晶体管的图形符号是；3、单相交流调压在电阻性负载电路的移相范围在0o—180o变化，在阻感性负载时移相范围在 —180o变化。
《电力电子技术》总复习题一、填空题：1．造成电力电子装置过电压原因有雷击过电压、、和关断过电压。
P372．使晶闸管导通的条件是，要使它从导通状态变成关断状态，必须。
P173．单相桥式全控整流电路大电感负载，当α=30º时，电路的位移因数为υ= ，功率因数λ= 。
P704．直流快速断路器整定在动作，过电流继电器整定在动作。
P38为与之比。
P235．GTO的电流关断增益βOff6．三相桥式全控可逆电路,整流变压器联接为D,Y—11，采用NPN锯齿波触发器,并随有滞后60°的R—C滤波器，则同步变压器的联接组别，共阴极组为YY-3，共阳极组为YY-9。
P967.三相交—交变频电路主要有和两种接线方式。
P1258. 开关开通前，或关断前，具有这样开关过程的开关称为软开关。
P1719．根据软开关技术发展的历程可以将软开关电路分成准谐振电路、电路和电路。
P17210. 变压器漏抗产生的重叠角为20°，晶闸管的关断时间为0.11ms（2°），取安全角为10°时，最小逆变角为。
P8311. 带平衡电抗器的双反星形可控整流电路，适用于要求电压、电流的场合。
P7312. 写出任意三种保护晶闸管过电流的方法：、、。
P3813. 在 PWM控制电路中，与之比称为载波比。
P15514. 间接交流变流电路是先将，再将。
P17915.直流斩波电路得到的PWM波是波形，SPWM波得到的是波形。
P15116.当多相多重斩波电路的电源为3个独立电源，向一个负载供电时，则称为相重斩波电路。
P11017. 交流电力控制电路可分为和两种电路。
P11218. 在电力开关管的驱动电路中，一般采用的电气隔离技术是磁隔离和光隔离。
P33二、判断题：1. 对于三相半波整流电路，电阻性负载，当电流平均值I d一定时，流过晶闸管的电流有效值I T随控制角α的增加而增加。
（×）P472．在晶闸管从关断态变为导通状态后，去掉门极触发信号，仍能维护导通的最小电流称为擎住电流。
电力电子技术一填空题1、电力电子技术就是应用于电力领域的电子技术。
2、电力变换通常可分为四大类，分别是整流、逆变、直流斩波、交流变交。
3、电力电子技术是一门由电力技术、电子技术、控制技术三个学科交叉而形成的。
4、电力电子器件一般工作在开关状态，在通常情况下，电力电子器件功率损耗主要为通态损耗，而当器件开关频率较高时你，功率损耗主要为开关损耗。
5、一个周期内，下列整流电路整流电压波形的脉动次数：单相半波可控电路脉动__1____次；单相全控桥式整流电路脉动__2____次；三相半波可控电路脉动____3__次；三相全控桥式整流电路脉动___6___次。
6、电压型三相逆变器，电路的基本工作方式是___180°__导电方式，任一瞬间，有___3_____个IGBT 同时导通；电流型三相逆变器，电路的基本工作方式是___120°__导电方式，任一瞬间，有____2____个IGBT同时导通。
7、同一晶闸管，维持电流IH与掣住电流I L在数值大小上有I L＞ I H。
8、电力电子器件一般都工作在开关状态。
9、晶闸管和门极可关断晶闸管的英文名字的缩写分别为SCR 和GTO 。
10、按照直流侧电源性质划分，逆变电路可分为电流型逆变电路和电压型逆变电路。
11、单结晶体管张弛振荡电路的原理是利用单结晶体管的___负阻____特性和RC电路的___充放电____特性。
12、当发射极电压等于____峰点电压__时，单结晶体管导通。
导通后，当发射极电压小于__谷点电压___时，单结晶体管关断。
13、晶闸管内部是四层半导体结构，它的三个电极分别是阳极、阴极、门极。
14、整流电路的作用是交流电能将变为直流电能供给直流用电设备。
15、自换流逆变电路采用器件换流和强迫换流两种换流方式，外部换流逆变电路采用电网换流和负载换流两种换流方式。
16、IGBT是绝缘栅双极晶体管，是三端器件，三个电极分别是发射极、栅极、集电极。
一、填空1.1 电力变换可分为以下四类：交流变直流、直流变交流、直流变直流和交流变交流。
1.2 电力电子器件一般工作在 开关 状态。
1.3 按照电力电子器件能够被控制电路信号所控制的程度，可将电力电子器件分为： 半控 型器件， 全控型器件，不可控器件等三类。
1.4 普通晶闸管有三个电极，分别是 阳极 、 阴极 和 门极1.5 晶闸管在其阳极与阴极之间加上 正向 电压的同时，门极上加上 触发 电压，晶闸管就导通。
1.6 当晶闸管承受反向阳极电压时，不论门极加何种极性解发电压，管子都将工作在 截止 状态。
1.7 在通常情况下，电力电子器件功率损耗主要为 通态损耗 ，而当器件开关频率较高时，功率损耗主要为 开关损耗 。
1.8 电力电子器件组成的系统，一般由 控制电路 、 驱动电路 和 主电路 三部分组成 1.9 电力二极管的工作特性可概括为 单向导电性 。
1.10 多个晶闸管相并联时必须考虑 均流 的问题，多个晶闸管相串联时必须考虑 均压 的问题。
1.11 按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为 电流驱动 和电压驱动 两类。
2.1 单相半波可控整流电阻性负载电路中，控制角a 的最大移相范围是︒180~0。
2.1 单相桥全控整流电路中，带纯阻负载时，a 角的移相范围是︒180~0，单个晶闸管所所承受的最大反压为22u ，带阻感负载时，a 角的移相范围是︒90~0，单个晶闸管所所承受的最大反压为22u2.3 三相半波可控整流电路中的三个晶闸管的触发脉冲相位相序依次互差︒120，单个晶闸管所承受的最大反压为26u ，当带阻感负载时，a 角的移相范围是2~0π2.4 逆变电路中，当交流侧和电网边结时，这种电路称为 有源逆变电路 ，欲现实有源逆变，只能采用全控电路，当控制角20π<<a 时，电路工作在 整流 状态，ππ<<a 2时，电路工作在 逆变 状态。
《电力电子技术》复习资料一 电力电子器件1. 要点：① 半控器件：晶闸管（SCR ）全控器件：绝缘栅双极型晶体管（IGBT ）、电力晶体管（GTR ）、 门极关断晶闸管（GTO ）、电力场效应管（MOSEFT ） 不可控器件：电力二极管各器件的导通条件、关断方法、电气符号及特点。
②注意电流有效值与电流平均值的区别： 平均值：整流后得到的直流电压、电流。
有效值：直流电压、电流所对应的交流值。
波形系数：K f =有效值/平均值 。
③电力电子技术器件的保护、串并联及缓冲电路： du /dt ：关断时，采用阻容电路（RC ）。
di/dt ：导通时，采用电感电路。
二 整流电路1. 单相半波电路：① 注意电阻负载、电感负载的区别： ② 有效值与平均值的计算：平均值：整流后得到的直流电压、电流。
21cos 0.452d U U α+=d d U I R=有效值：直流电压、电流所对应的交流值。
U U =U I R = 波形系数：电流有效值与平均值之比。
f dIk I =② 注意计算功率、容量、功率因数时要用有效值。
③ 晶闸管的选型计算：Ⅰ求额度电压：2TM U =，再取1.5~2倍的裕量。
Ⅱ 求额度电流（通态平均电流I T （AV ）） 先求出负载电流的有效值（f d I k I =）； →求晶闸管的电流有效值（I T =I ）；→求晶闸管的电流平均值（()/T AV T f I I k =），再取1.5~2倍裕量。
2. 单相全桥电路负载：①注意电阻负载、电感负载和反电动势负载的区别： ② 电阻负载的计算：α移相范围：0~π负载平均值：整流后得到的直流电压、电流。
（半波的2倍）21cos 0.92d U U α+=d d U I R=负载有效值：直流电压、电流所对应的交流值。
U U =U I R = 晶闸管:电流平均值I dT 、电流有效值I T :dT d12I I =T I =③ 电感负载的计算：Ⅰ加续流二极管时，与电阻负载相同。
《电力电子技术》复习资料《电力电子技术》复习资料一、填空题1．晶闸管有三个电极：阳极、阴极和门极。
2．晶闸管导通的条件是：在阳极和阴极之间加足够的正向电压的同时，门极加适当的正向电压。
3．反电势负载的特点是只有整流电路输出电压大于负载反电势时才有电流产生。
4．晶闸管关断可以采取减少阳极电流使之不能维持正反馈，断开阳极电源或者在阳极和阴极之间加反向电压的方法。
5．三相全控桥式整流电路在任何时刻必须有两个晶闸管同时导通，一个在共阴极组，一个在共阳极组。
6．不可控两端器件，它具有整流作用，而无可控功能。
7．同一套晶闸管电路，既可作整流，又能作逆变，常称这一装置为变流器。
8．当0＜α＜90°时。
变流器工作在整流状态，当α=90°时工作在中间状态，当90°＜α＜180°时，若同时存在一个适当的外接直流电源，变流器工作于逆变状态。
9．在逆变电路中，由于电路的电阻很小，应当尽量避免两个电源反极性相连。
10．规定逆变角β以控制角α=∏时作为计量的起始点，此时的β等于β=0。
11．逆变电路可以分为有源逆变和无源逆变两大类。
12．三相可控整流电路的基本形式是三相半波可控整流电路。
13．绝缘栅双极晶体管具有开关速度快、输入阻抗高、通态电压低、耐压高、电容量大等优点。
14．晶闸管逆变器是一种把固定的直流电压变成固定或可调的交流电压的装置。
15．功率场效应晶体管的最大功耗，随管壳温度的增高而下降。
16．肖特基二极管适用于电压不高，要求快速、高效的电路中。
17．功率场效应晶体管的特点是：栅极的静态内阻高，驱动功率小，撤除栅极信号后能自动关断，同时不存在二次击穿，安全工作区范围宽。
18. 绝缘栅双极晶体管的本质是一个____场效应晶体管__________ 。
19、肖特基二极管的_____开关时间______短，故开关损耗远小于普通二极管。
21. 肖特基二极管正向压降小，开启电压__低_____ ，正向导通损耗小。
电力电子技术试题一一、单选题（每题2分，共20分）1、下列功率器件中，哪种器件最适合于小功率、高开关频率的变换器？①S CR②IGBT③MOSFET④I GCT2、在单相全控桥带大电感负载电路中，晶闸管可能承受的最大正向电压为：①0.707U2②1.414U2③0.9U2④3.14U23、对三相半波可控整流电路电阻性负载来说，触发脉冲的移相范围是：①0︒~90︒②0︒~120︒③0︒~150︒④0︒~180︒4、下列哪个电路不能实现输入输出之间的能量双向流动：①PWM整流电路②无源逆变电路③交交变频电路④B UCK电路5、单端反激变换器是①B OOST变换器的派生电路②B UCK变换器的派生电路③丘克变换器的派生电路④BUCK—BOOST变换器的派生电路6、在谐振变换器中，ZVS表示①零电压开关②零电流开关③硬开关④PWM开关7、采用并联缓冲吸收电路的目的是为了①减小导通损耗②减小关断过电压③实现开关器件的并联④实现软开关8、在晶闸管串联电路中，实现动态均压的主要元件是：①二极管②电感③电阻④电容9、晶闸管交流调压电路采用以下哪种控制方式：①相位控制②周期控制③通断控制④斩波控制10、在下列哪个电路中采用晶闸管时，需要加入强迫关断电路：①相控整流电路②有源逆变电路③无源逆变电路④交交变频电路二、判断题，正确的划“√”，不正确的划“×”（每题2分，共10分）（注意：本题共有5个小题。
每个小题后面有4个判断，答对4个判断得2分；答对3个判断得1分；其它不得分）1、三相电压型无源逆变器，每相桥臂由上下两个开关器件构成，下列哪些说法正确？①输出电压波形与负载性质有关（）②可以采用同步调制，也可以采用异步调制（）③可以采用方波控制，也可以采用PWM控制（）④桥臂上下两个开关器件换相时，在控制上应的控制需遵循“先断后开”的原则（）2、在带有大电感负载且触发角相同的情况下，单相全控桥电路与单相半控桥电路相比：①全控桥的输出电压平均值低于半控桥（）②全控桥的功率因数低于半控桥（）③全控桥负载电流连续而半控桥负载电流不连续（）④都会存在失控现象（）3、Boost DC—DC变换器：①工作状态（连续或断续）是根据负载电流的情况定义的（）②在连续工作状态下，输入电流是连续的（）③电感的作用是储能和滤波（）④又可称降压斩波器（）4、在谐振变换器中，下列哪些说法是正确的？①零电压开关、零电流开关都属于软开关（）②软开关的开关损耗比硬开关大（）③软开关的开关频率可以比硬开关高（）④软开关的电压、电流应力与硬开关相同（）5、晶闸管相控整流电路，考虑交流侧电抗时存在换相重叠角，其大小与许多因素有关：①直流负载电流越大，换相重叠角越大（）②输入变压器漏抗越大，换相重叠角越大（）③交流输入电压越大，换相重叠角越大（）④触发角α越大，换相重叠角越大（）三、简答题（共20分）1、如图所示交－直－交系统电路图， （1）简要说明图中各个变流器的作用；（2）当负载电机工作在发电状态时，说明该变流系统中的能量传递路径。
（5分）～A B C2、交交变频电路主要应用在什么场合？其最高输出频率（输出频率上限）一般取多少？为什么要限制最高输出频率？（5分）3、说出五种带隔离变压器的开关电源常用电路的名称，下图所示电路属于哪一种？（5分）+-oU4、在电力电子装置中，缓冲电路的作用是什么？说明图示缓冲电路中各元件的作用。
（5分）s s四、三相全控桥式晶闸管整流电路，带阻感负载，当相控角α=30º时，试完成下列要求：（12分）1、画出该电路原理图；2、该电路对触发脉冲形式有何要求？3、若电路中a 相上桥臂晶闸管的触发脉冲丢失，试画出此故障下输出电压U d 的波形、并写出其表达式。
五、三相半波有源逆变电路，反电势阻感负载，交流输入相电压U 2＝100V ，频率f=50Hz(ω=100π)，负载电阻R ＝1Ω，电感Ld ＝∞，负载反电势E= -150V ，逆变角β=30°，电源变压器漏感LB =1mH 。
试求出直流侧平均电压U d 、平均电流I d 及换相重叠角γ，并画出直流侧电压u d 的波形。
（13分）六、升压DC-DC 变换电路（BOOST 电路），输出侧滤波电容很大，输出电压基本恒定，试完成以下工作：（13分）1、画升压DC-DC 变换电路原理图，分析其工作原理和能量转移过程；2、画出连续导电模式下电感电压波形u L 、电感电流波形i L 、开关器件两端的电压波形u S及二极管电流波形i D ；3、推导连续导电模式下输出电压U o 与输入电压U d 的关系式。
4、此电路负载是否允许开路？为什么？七、下图为单相电压型脉冲整流器的电路原理图（12分）1、试说明各元件L N 、C d 、L 2和C 2的作用；2、该电路正常工作的条件是什么？3、简要分析该电路作为整流电路时的控制目标；4、分别画出逆变工况（＝1）及电源电流超前电源电压30°情况下的基波相量图（忽略线路电阻）；+-d参考答案课程名称：电力电子学（A卷）2009-2010学年2学期出题：课程组第一题：1、③ 2、②3、③4、④5、①6、①7、②8、④9、①10、③第二题：1、×√√√2、√√××3、×√√× 4、√×√× 5、√√××第三题：1、答：（1）各个变流器的作用：（3分）上组整流桥：将三相交流电压变换成直流电压；下组整流桥：将直流环节能量变换成交流能量反馈给三相电网；逆变器：将直流电压变换成三相交流电压提供给电机负载。
（2）当负载电机工作在发电状态时，能量传递路径：（2分）电机→逆变器→中间滤波环节→下组整流桥→三相交流电网2、答：交交变频电路主要用于大功率、低转速的三相交流电机调速系统中。
（1分）最高输出频率受限制，f o / f i < 1 / 3 ；（2分）因为要减小谐波含量，降低负载转矩脉动，应保证f o / f i < 1 / 3，即f o< 16.7 Hz。
（2分）3、答：带隔离变压器的开关电源常用电路有单端正激式变换器、单端反激式变换器、推挽式变换器、半桥式变换器、全桥式变换器。
（3分）图示电路属于单端正激式变换器。
（2分）4、答：缓冲电路的作用是抑制电力电子器件的内部过电压、抑制过电流、抑制电力电子器件关断时的du/dt、抑制电力电子器件开通时的di/dt、减小器件的开关损耗。
（2分）图示并联RCD缓冲电路中C的作用是限制du/dt，吸收关断过电压；（1分）R的作用是当器件开通时C上的能量经R泄放；（1分）D的作用是使C充电时通过D快速充电，放电时通过R限流放电。
（1分）第四题：解：（1）（3分）d（2）要求宽脉冲（脉冲宽度大于60°）或双窄脉冲（两个窄脉冲相距60°）触发。
（3分） （3）tu（3分）（4）设输入相电压为U 2，相控角为α，则输出电压U d =2/3×2.34U 2 cos α （3分）第五题：解： x B =100π*L B （1分）U d =-1.17U 2cos β-3 x B *I d /2π=-1.17*100*cos30°-150 L B *I d （2分）=-101.3-0.15 I d（1分）又：U d =E+I d R= -150+ I d（1分）解上述方程得：U d =-107.7V（1分） I d =42.3A（1分）109.0623sin2cos )cos(22===--U x I U I x B d d B πβγβ （2分）解得：γ= 17 ° （1分） 直流侧电压u d 的波形（3分）第六题：答：1、原理图如右图：（3分）其工作原理是：（2分）当管子T 导通时，二极管D 承受反电压关断，此时电源给电感蓄能，电感电流上升，同时，电容给负载供电。
当管子T 截止时，电源和电感同时经过二极管D 向负载侧提供能量，电感电流下降。
2、各波形如下图：（4）3、根据稳态工作时，电感上的平均电压为0，我们可以得出输入输出电压关系：d O U DU -=11Tt D ON=（2分）4、不能。
因为输出电压会急剧上升，最终击穿电容或其他器件。
（结论1分+原因1分）tttttt(a)(b)(c)(d)(e)+-i第七题：1、元件作用： （2+1+1分） 交流侧电感L N ：用于实现对PWM 整流器交流侧电压u s1的调节从而实现对功率因数的调节，同时也限制交流侧谐波电流。
支撑电容C d ：用于滤波，使直流侧电压平直。
二次滤波回路L 2、C 2：用于提供2次谐波电流通路，限制直流侧二次谐波电流，从而减小u d 中的二次谐波电压，其谐振频率为基波频率的2倍。
2、直流侧电压必须大于交流侧电压的峰值。
（2分）3、控制目标：交流侧高功率因数，要求i N1与u N 保持同相或反相 （1分） 直流侧电压稳定 （1分）4、基波相量图（2+2分）s 11N N N I L Nu N1I 1N N N I L ωj ωj6、减小。
7、按负载的性质不同，晶闸管可控整流电路的负载分为性负载，性负载和负载三大类。
7、电阻、电感、反电动势。
8、当晶闸管可控整流的负载为大电感负载时，负载两端的直流电压平均值会，解决的办法就是在负载的两端接一个。
8、减小、并接、续流二极管。
9、工作于反电动势负载的晶闸管在每一个周期中的导通角、电流波形不连续、呈状、电流的平均值。
要求管子的额定电流值要些。
9、小、脉冲、小、大。
10、单结晶体管的内部一共有个PN结，外部一共有3个电极，它们分别是极、极和极。
10、一个、发射极E、第一基极B1、第二基极B2。
11、当单结晶体管的发射极电压高于电压时就导通；低于电压时就截止。
11、峰点、谷点。
12、触发电路送出的触发脉冲信号必须与晶闸管阳极电压，保证在管子阳极电压每个正半周内以相同的被触发，才能得到稳定的直流电压。
12、同步、时刻。
13、晶体管触发电路的同步电压一般有同步电压和电压。
13、正弦波、锯齿波。
14、正弦波触发电路的同步移相一般都是采用与一个或几个的叠加，利用改变的大小，来实现移相控制。
14、正弦波同步电压、控制电压、控制电压。
15、在晶闸管两端并联的RC回路是用来防止损坏晶闸管的。
15、关断过电压。
16、为了防止雷电对晶闸管的损坏，可在整流变压器的一次线圈两端并接一个或。
16、硒堆、压敏电阻。
16、用来保护晶闸管过电流的熔断器叫。
16、快速熔断器。
一、判断题对的用√表示、错的用×表示（每小题1分、共10分）1、普通晶闸管内部有两个PN结。
（×）2、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。
