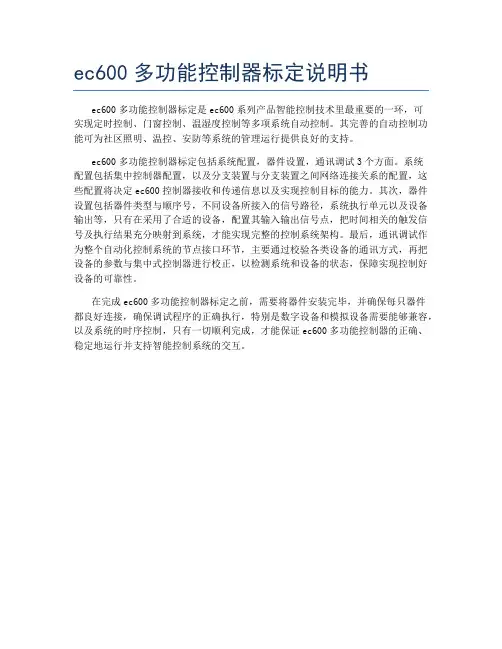

ec600多功能控制器标定说明书
ec600多功能控制器标定是ec600系列产品智能控制技术里最重要的一环，可
实现定时控制、门窗控制、温湿度控制等多项系统自动控制。
其完善的自动控制功能可为社区照明、温控、安防等系统的管理运行提供良好的支持。
ec600多功能控制器标定包括系统配置，器件设置，通讯调试3个方面。
系统
配置包括集中控制器配置，以及分支装置与分支装置之间网络连接关系的配置，这些配置将决定ec600控制器接收和传递信息以及实现控制目标的能力。
其次，器件设置包括器件类型与顺序号，不同设备所接入的信号路径，系统执行单元以及设备输出等，只有在采用了合适的设备，配置其输入输出信号点，把时间相关的触发信号及执行结果充分映射到系统，才能实现完整的控制系统架构。
最后，通讯调试作为整个自动化控制系统的节点接口环节，主要通过校验各类设备的通讯方式，再把设备的参数与集中式控制器进行校正，以检测系统和设备的状态，保障实现控制好设备的可靠性。
在完成ec600多功能控制器标定之前，需要将器件安装完毕，并确保每只器件
都良好连接，确保调试程序的正确执行，特别是数字设备和模拟设备需要能够兼容，以及系统的时序控制，只有一切顺利完成，才能保证ec600多功能控制器的正确、稳定地运行并支持智能控制系统的交互。
Aruba 7200 系列移动控制器面向高性能、高密度企业要求提供高级 WLAN 服务。
7200 系列将面向所有单独 Aruba 接入点 (AP) 的控制功能集中到一起，改善 AP 的利用情况和客户端漫游情况。
7200 系列非常适合大型园区，可以使用零接触预配 (ZTP) 简化部署。
简单且安全的访问7000 系列在动态分段中发挥关键作用，根据角色、设备类型、应用程序和位置实施策略，以简化和保护有线和无线网络访问。
流量封装在 GRE 隧道中，实现从 AP 或交换机的完善加密。
可以使用 ArubaOS PEF 许可证启用此功能，并且无需为网络上的每个新客户端手动配置 SSID、VLAN 或 ACL。
7200 系列运行 ArubaOS 网络操作系统，可以管理多达 32,728 个并发用户、2,048 个接入点以及超过 200 万个活动防火墙会话。
具备最高 80 个虚拟 CPU 和 100 Gbps 的吞吐量，执行有状态防火墙策略的实施，该控制器跻身于一流行列中，非常适合具有最苛刻要求的企业、大学园区和大型公共场所。
ARUBA 7200 系列移动控制器提升网络性能和监控能力前视图： 7205后视图： 7205后视图：7210/7220/7240/7240XM前视图：7210/7220/7240/7240XM 后视图： 7280前视图： 7280主要功能• 支持新的 802.11ax (Wi-Fi 6)、WPA3 和 Enhanced Open 以及现有标准• 专利的 ClientMatch 技术现在可以将支持 802.11ax 的设备分组到一起• 动态分段强制实施有线和无线访问策略，以简化和保护网络• 无需额外硬件即可感知超过 3,000 款应用程序• 内置 AI 驱动的无线/RF 优化• 针对 WLAN、LAN 和 WAN 流量的统一策略实施不会中断的关键任务型网络Aruba 独有的专利无线技术基于 AI 驱动的机器学习算法，直接集成到 ArubaOS 中。
一．系统介绍JB-QG-LD128EⅡ火灾报警控制器（联动型）（以下简称LD128EⅡ）是我公司最新研制成功的二总线智能化控制器。
它可以联接我公司生产的LD3000E系列智能探测器和LD6800E系列总线联动模块。
本火灾报警控制器适用标准为中华人民共和国国家标准《火灾报警控制器通用技术条件》（GB4717—93）和《消防联动控制设备通用技术条件》（GB16806—1997）。
0.1设计方式LD128EⅡ采用稳定、可靠的嵌入式控制部件及DCS的设计方式，保证系统长时间正常运行。
通过驱动板可方便地扩充探测回路。
同样，在系统的设计时充分考虑了在多机联网时的应用，采用对等式无主从的网络构架，在任何一台主机上均可以看到其它主机的信息，可实现主机之间的冗余和备份。
网络采用CAN(Control Area Networks)Bus（现场局域控制总线）方式，特别适合于消防、自动控制等工业领域，具有通讯稳定可靠，高抗干扰等特性。
0.2主要功能0.2.1操作界面LD128EⅡ使用大屏幕彩色TFT液晶作为显示的主要部件，集报警和联动的显示和操作为一身。
多窗口显示，互不影响和覆盖，大大方便使用人员操作。
全图形化的界面和不同设备和功能图标化的显示方式，更加直观，体现以人为本的设计理念。
0.2.2平面图显示可以显示各类单体建筑及建筑群的消防平面图，平面图数量不限。
在发生火警后，可以在平面图上显示报警控制器的位置。
0.2.3报警及操作记录可以贮存2000条报警、命令和人员操作记录。
关机后继续保存，不能被修改和删除，为事故分析提供了可靠的依据。
0.2.4二次编址每个设备均可以输入8个汉字，以表示具体位置。
除此之外，可以设定楼层号、房间号及房间名称。
使编址更方便，清晰。
0.2.5双语显示可以通过设置灵活切换中、英文语种并进行显示，方便在各地使用。
0.2.6119报警引导在火灾发生时，值班人员在拨打119过程中，往往因为情况紧急，不能清晰简明地将报警情况做出说明。
易福门3120控制器说明书
1、易福门控制器CAN参数:通讯周期
在某些应用中，可在此处设置由主站生成的SYNC报文的监控时刻。
请注意，此时刻要大于主站的SYNC时刻。
要通过实验确定**佳值。
在大多数情况下，进行节点监控有检测信号或节点维护足以。
2、易福门控制器CAN参数:无初始化
假如启用此选项，主站会很快运转节点，而不传输装备SDO，不过，会生成SDO数据并存储在控制器中。
3、易福门控制器CAN参数:节点ID
节点ID用于清晰标识CAN模块，并与介于1到127之间的模块集上的编号对应。
此ID以十进制方式输入，并在添加新的模块后主动添加1。
4、易福门控制器CAN参数:节点维护/检测信号设置
根据您能够挑选的装置:
[nodeguarding]和(lifetimefactor]要设置一项
要设置[heartbeat].
假如都设置，则只执行检测信号。
主张：为从那时起总线负载**低的当时装置运用检测信号功能。
5、易福门控制器CAN参数:创建SDO
假如启用此选项，则会为通讯目标生成SDO。
PR-MC-*-4G多功能控制器用户手册Ver2.0目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4产品选型 (4)第2章硬件连接 (4)2.1设备安装前检查 (4)2.2设备安装及维护 (5)2.2.1接线前后注意事项 (5)2.2.2接线说明 (5)2.3安装方式 (6)2.4设备安装注意事项 (6)2.5设备维护与保养 (6)2.6常见问题及解决方法 (6)第3章接入云平台 (7)3.1上传节点设置及说明 (7)3.2设置举例 (7)3.3继电器操作说明 (7)3.4手机APP控制继电器说明 (8)3.5本地端控制 (8)第1章产品简介1.1产品概述PR-MC-*-4G多功能控制器是一款集成多路继电器的控制器。
本地端7寸触摸屏，多路开关量输出可用于各类场合的即时控制，可控制小于10A-250VAC/30VDC的设备，若控制大型设备，再连接中间继电器即可。
本产品即支持本地端手动控制，也可以充分利用已架设好的通讯网络连接至我司云平台，可通过电脑登录云平台及手机APP实现远距离的继电器控制，实现各类设备的集中控制，可大大减少施工量，减少施工成本和维护成本。
同时多功能控制器采用壁挂安装，使用方便。
广泛应用于：家居智能开关控制、酒店智能开关、宾馆智能电器控制、商场智能开关、公司厂房智能开关、网吧定时管理、卡拉OK计时控制、物联网、工控设备、测试设备电源控制、路灯管理、智能管理，集中电源管理等。
1.2功能特点⏹7寸触摸屏，中文展示，界面操作简洁；⏹4G（全网通）数据上传，减少施工成本和维护成本；⏹断电后自动断开继电器；⏹支持设备端手动控制，同时支持平台手动，自动、定时等控制方式；⏹自动条件，可联动同平台所有采集类设备；⏹支持我司提供的多款免费软件平台、用户也可以自己开发平台；⏹交流220V供电、可常年工作于室外。
1.3主要参数供电电压220VAC，50Hz功耗20W通信方式4G通信工作环境工作温度：-10℃~﹢50℃工作环境湿度：10%RH~85%RH继电器带载能力30V/10A-DC、255V/10A-AC 设备尺寸360*300*125（单位：mm）整体尺寸：360*300*125（单位：毫米1.4产品选型PR-公司代号MC-多功能控制器R08-8路无源继电器R16-16路无源继电器4G4G上传第2章硬件连接2.1设备安装前检查设备清单：⏹主设备1台；⏹合格证、保修卡等；⏹膨胀螺栓2个；⏹4G天线。
Elektronikon控制器操作说明书Array第一章概述1.1介绍Elektronikon控制器基本参数* 供电电压 24VAC +40%/-30%* 保护等级前面板IP55 后面板IP20* 工作温度范围运行中 -10°C…..+60°C 存放中-30°C…..+70°C* 允许湿度相对湿度95%* 机架塑料面板覆盖金属组合* 安装电气系统柜面板Elektronikon控制器有以下功能:* 控制空压机* 保护空压机* 监控空压机工作维护状况* 失电后的自动重启* 自由起动1.2空压机自动控制操作控制器通过自动加载卸载空压机保持程序设定界限中的压力。
可设定的数值例如加载卸载压力，最小停止时间等。
控制器在电源供电可能不足时，会停止空压机，在压力可能减小时，也可以自动起动空压机。
万一卸载时间太短，空压机会保持运行以阻止太短的停顿时期。
1.3保护空压机停机几个传感器提供给空压机进行检测。
假若这些测量值超出了控制器设定的停机警戒线，空压机将被停下。
同时屏幕1将会立即显示停机消息，以及报警灯2将会闪动。
停机报警停机报警警戒线是可设定的，低于最低停机警戒线的报警届限。
假若传感器测量值超出了控制器设定的停机报警警戒线，屏幕1将会立即显示报警消息，以及报警灯2将会闪动。
报警信息会很快随着报警条件的消失而消失。
失电后的自动重启控制器固化了空压机失电后的自动重启功能，根据需要设置将该功能激活。
自由起动给予起动命令后（通过控制器自动起动或是手动起动），进入自由起动操作。
第二章控制面板表一：控制面板操作第三章功能键功能键功能键1用途：* 手动加载卸荷空压机* 响应或程序设定* 主机过载，停机，维护信息，急停状态复位* 存取控制器收集的数据功能键功能的改变取决于屏幕菜单。
它最普通的功能列于下表。
表二：功能键功能第四章滚动键滚动键1可以在显示中进行滚动操作。
只要在屏幕中最右侧可以见到向下的箭头指示，就可以利用同样符号的滚动键查看下一个项目。
戴尔™ UPS 本地节点管理器®安装及配置用户指南说明说明：说明表示的是能帮助您更好的利用您计算机的重要信息。
____________________本文件所含信息如有更改，恕不另行通知。
© 2013 Dell Inc. 保留所有权利。
严禁在无 Dell Inc. 书面许可的情况下以任何方式对这些资料进行复制。
本文中使用到的商标： Dell及 Dell 标志是 Dell Inc. 的商标； Hyper-V、Microsoft、Windows、Internet Explorer、Windows Server、Windows 7、Windows XP 及 Windows Vista 为微软公司在美国及/或其他国家的商标或注册商标； Internet Explorer 是微软公司的注册商标；Firefox 是 Mozilla 基金会的注册商标； Linux 是 Linus Torvalds 公司的注册商标； Red Hat 是 Red Hat, Inc.的注册商标； Fedora 是 Red Hat, Inc 的注册商标；Safari 是苹果公司的注册商标； Ubuntu 是岛商肯诺有限公司的注册商标； VMware、ESX 及ESXi 是 VMware, Inc.公司的商标或注册商标； Mandriva 是 Mandriva S.A. 的注册商标； Novell是 Novell, Inc. 公司的注册商标以及 openSUSE 及 SUSE 是 Novell, Inc. 公司的注册商标；Xen、XenServer、XenCenter 及 XenMotion 是 Citrix Inc. 公司的注册商标或商标； Debian 是 Software in the Public Interest, Inc. (SPI) 公司的注册商标；Google 及Chrome 是谷歌公司的商标或注册商标；GNOME 是 GNOME 基金会的商标；Opera 是 Opera Software ASA 公司的商标； GNU 是自由软件基金会的注册商标。
【智嵌物联】16路网络继电器控制器深圳总部地址：广东省深圳市宝安区新桥街道新桥社区新和大道6-18号1203网址： 电话：*************北京办事处地址：北京市房山城区德润街6号院8号楼3层电话：182****5439天猫店铺淘宝店铺京东店铺微信公众号公司官网修订历史版本日期原因V1.02021.06.27更新word样式、增加高级功能章节V1.12021.12.151、增加ASCII控制指令2、增加modbus功能码0x103、增加脉冲计数介绍4、增加设备间的一对一联动控制配置方法目录1.关于手册 (1)1.1命名规则 (1)1.2本手册适用型号 (2)1.3相关产品资料下载 (2)2.产品快速入门 (3)2.1功能特点 (3)2.2硬件准备 (3)2.3使用配置软件控制 (4)2.4使用网络调试助手控制 (8)3.产品规格 (9)3.1电气参数 (9)3.2工作环境参数 (9)3.3EMC防护等级 (9)3.4继电器规格 (9)3.5数字量输入参数 (10)3.6通信参数 (10)4.硬件接口及机械尺寸 (11)4.1产品接口布局 (11)4.1.1ZQWL-IO-1BX1C16、ZQWL-IO-2BX1C16接口布局 (11)4.1.2ZQWL-IO-1BXRC16、ZQWL-IO-2BXRC16接口布局 (12)4.1.3ZQWL-IO-1CNRC16、ZQWL-IO-2CNRC16、ZQWL-IO-1CN1C16、ZQWL-IO-2CN1C16 (13)4.1.4ZQWL-IO-1DXRC16、ZQWL-IO-1DX1C16、ZQWL-IO-2DXRC16、ZQWL-IO-2DX1C16 (14)4.2设备开关量输入 (14)4.3设备继电器输出接线 (16)4.4指示灯 (16)5.模块参数配置 (18)5.1智嵌网络IO配置软件 (18)5.2网页参数配置 (19)6.设备的高级功能 (23)6.1心跳包 (23)6.1.1心跳包 (23)6.1.2注册包 (23)6.2设备级联控制 (23)6.3设备DI输入状态自动上报 (24)6.4设备DI输入与DO输出联动 (24)6.5设备与设备之间联动 (25)6.6延时断开控制 (25)6.7定时控制 (26)6.8串口服务器功能 (26)7.模块通讯协议 (28)7.1自定义协议 (28)7.1.1控制指令 (28)7.1.2配置指令 (30)7.2ASCII控制协议 (32)7.2.1设置DO继电器输出状态 (32)7.2.2设置单路DO继电器状态 (32)7.2.3设置DO继电器延时断开时间 (33)7.2.4只读取DI状态 (33)7.2.5只读DO继电器状态 (34)7.2.6DI的脉冲计数值清零 (34)7.2.7只读DI的脉冲计数值 (35)7.3Modbus rtu协议 (35)7.4Modbus rtu指令码举例 (37)7.5Modbus TCP协议 (41)8.恢复出厂设置以及固件升级 (42)8.1恢复出厂设置 (42)8.2模块固件升级 (42)9.应用案例 (43)9.1网络IO控制器接入智嵌云控演示 (43)9.2网络IO控制器设备间一对一联动控制配置方法 (49)常见故障处理 (53)销售网络 (54)1.关于手册1.1命名规则智嵌物联继电器控制设备的命名规则如图 1.1所示。
车位引导系统节点控制器说明书
产品型号和外观如有变更，请以现场实物为准。
在不影响产品功能说明的情况下，本说明书同样适用。
如需了解详细变更情况，请与本公司联系。
本说明书版权归本公司所有，本公司对此手册保留最终解释权。
2013年9月出版 2013年9月第1次印刷
警告
■本设备只能由专业人员进行安装和维护。
■不能对本设备进行各种擅自改装或加装。
■设备在使用中应提供正确的额定电压。
■在设备通电前，应首先保证线路连接正确，其箱体、门、盖子等部件应恢复原位。
■对因不遵守本手册说明而引起的设备损坏，厂家不承担任何责任。
触电危险
■在进行设备接线时请确保电源断开。
在带电时连接各部件可能引起点击，从而导致设备永久性损毁，人员受伤
甚至死亡。
■按照国家、地区和当地的规定给设备接地。
接地失效可能导致设备通讯不稳定，人员受伤甚至死亡。
目录
一、系统概述┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1
1、系统简介┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1
2、系统结构图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈1
二、功能介绍┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2
1、产品概述┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2
2、产品功能┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2
三、技术规格参数┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2
四、外观和尺寸┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3
1、产品外观图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3
2、产品安装图┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈3
五、安装与接线┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4
1、接线说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈4
2、注意事项┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5
六、操作说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5
1、状态指示灯功能说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5
2、拨码地址设置说明┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5
七、常见故障及处理┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈6
一、系统概述
1、系统简介
停车引导系统是一套可用于室内外停车场车位引导系统。
系统使用超声波探测器检测车
位状态。
节点控制器通过C-MBUS 通讯方式轮询采集其总线下各超声波探测器检测的信息，并传输至中央控制器。
由中控器统计各区域的剩余车位数量，实时更新室内信息屏发布相关的引导信息，进行停车引导，各车位上方的车位指示灯根据超声波探测器的探测结果切换指示状态，进行人性化停车引导。
2、系统结构图
图
1.1 停车引导系统结构
C-MBUS
总线 C-MBUS
C-MBUS 计算机
C-MBUS
C -M B U S 总线
C -M B U S 总线
C-MBUS 红绿灯 节点控制器 #64 红绿灯 红绿灯 超声波探测器 #64 超声波探测器 #1
节点控制器 #1
车位引导屏
#64
超声波探测器 #64 车位引导屏 #1 超声波探测器 #1 中央控制器 串口 红绿灯
二、功能介绍
1、产品概述
节点控制器是专门用于对超声波探测器进行数据采集的装置。
它具有实时巡检探测器状态的功能。
节点控制器通过C-MBUS总线上传信息，并接受中央控制器命令等功能，是停车场引导系统中一个重要的设备。
2、产品功能
序号功能描述
1 轮询查询超声波探测器状态
2 8X8双色点阵显示其总线各探测器信息，便于调试分析故障
3 为超声波探测器提供集中供电，自动过流保护
4 支持C-MBUS总线通讯
5 2路下行接口，与探测器任意布线，方便施工
6 下行信号线短路，自动继电器隔离保护
三、技术规格参数
工作电源AC220V±10％，50Hz±1Hz
输出电源DC24V/4.5A
功耗≤10W
显示方式双色LED点阵
下行通讯方式C-MBUS总线
上行通讯方式C-MBUS总线
波特率下行9600bps，上行4800bps
总负载数量≤64个
最大通讯距离下行400m，上行1000m
工作温度温度﹣30℃~70℃，温度＜95％RH（不结露）
外形尺寸275×320×130（mm）
重量 6.0kg
四、外观和尺寸
1、产品外观图
暂无机箱实物图
图4.1产品外观图2、产品安装图
图4.2产品安装图
五、安装与接线
1、接线说明
图5.1 接线原理图
2、注意事项
（1）节点控制器为标准的C-MBUS通讯信号，要求采用RVS2×0.5mm²以上规格双绞线，越粗越好，无需屏蔽，任意布线，通讯线不分正负极，采用与中央控制器和探头就近原则，距离越近通信效果越好；
（2）节点控制器采用DC24V/4.5A 蜂窝电源，同时给其总线下探头供电，电源线采用RVS2×1.0mm²以上规格护套线
（3）节点控制器有两路功能一样的下行信号接口，两路接口最多共能连接64个探头，且所有探头地址不能重复，建议每路下行接口各接32个探测器
（4）节点控制器有一路上行信号，要求采用RVS2×0.5mm²以上规格双绞线连接中央控制器（5）避免安装在阳光直射，潮湿多油污的环境。
六、操作说明
1、双色LED点阵显示功能说明
图6.1双色LED点阵原理图
图6.2双色LED点阵实物图
每一个LED点对应一个探头状态， LED点阵图上编号对应地址编号相同的探头
LED状态说明：
绿灯常亮无车
红灯常亮有车
绿灯闪烁通信异常
红灯闪烁探测异常
2、拨码地址设置说明
安装时，要注意查看是否已近设置好地址，其有效地址范围是00﹣63号，8P拨码开关的1﹣6位.每位所对应的权值依次为1、2、4、8、16、32，当某位开关置于“ON”端时，
表示为“1”，反之为“0”。
节点控制器的地址就等于每个位的加权和（即各位开关的值先乘以相应的权值然后再相加）。
例如下图拨码开关设置的地址为：0×1+0×2+1×4+0×8+0×16+0×32=4。
图6.3拨码地址设置图
七、常见故障及处理
常见现象 分析与解决方法
备注
板子不工作 检查电压供给是否有异常， 检测板上LED 红灯是否工作
LED 点阵所有绿灯闪烁
检测下行通信线连接是否短路或短路
上述问题经检查后无法解决，请与本公司客户服务工程师联系，请勿自行拆卸产品，防止损坏。
