串口调试助手的十六进制发送与字符串发送

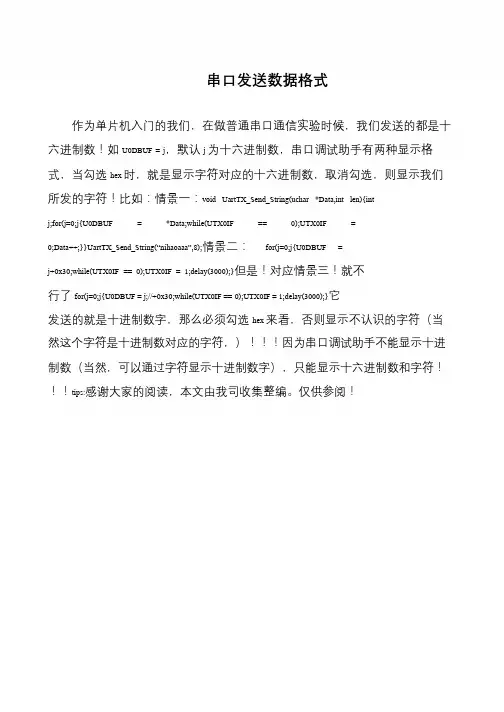

串口发送数据格式
作为单片机入门的我们，在做普通串口通信实验时候，我们发送的都是十
六进制数！如U0DBUF = j，默认j 为十六进制数，串口调试助手有两种显示格式，当勾选hex 时，就是显示字符对应的十六进制数，取消勾选，则显示我们
所发的字符！比如：情景一：void UartTX_Send_String(uchar *Data,int len){int j;for(j=0;j{U0DBUF = *Data;while(UTX0IF == 0);UTX0IF = 0;Data++;}}UartTX_Send_String(“nihaoaaa”,8);情景二：for(j=0;j{U0DBUF = j+0x30;while(UTX0IF == 0);UTX0IF = 1;delay(3000);}但是！对应情景三！就不
行了for(j=0;j{U0DBUF = j;//+0x30;while(UTX0IF == 0);UTX0IF = 1;delay(3000);}它发送的就是十进制数字，那么必须勾选hex 来看，否则显示不认识的字符（当
然这个字符是十进制数对应的字符，）！！！因为串口调试助手不能显示十进
制数（当然，可以通过字符显示十进制数字），只能显示十六进制数和字符！
！！tips:感谢大家的阅读，本文由我司收集整编。

仅供参阅！。

串口调试助手的十六进制发送与字符串发送
串口调试助手的十六进制发送与字符串发送
两天调试一个zigbee模块，要求命令要求使用16进制格式发送给模块。

用串口助手的16进制发送功能控制zigbee，换单片机发送怎么试都不好用，只知道是数据格式转换有问题，一直没搞明白串口助手的16进制发送是怎么发的，直到网上看到一篇文章，下边直接复制过来了。

在使用串口发送数据时可以选择字符串发送或者十六进制发送，通常情况下我们习惯选用字符串发送数据。

关于两者的区别，需要从计算机存储数据的格式说起。

在计算机中，数据是以二进制的形式存储的，例如十进制1（10）在计算机中用0000 0001（2）来表示。

我们在用串口发送数据的时候首先将待数据转换为对应的ASCII码，然后再将这些ASCII码按照二进制的方式一位一位的发送出去。

例如我们要发送一串数据“A852010100000000A91A”，以字符串和十六进制两种方式发送：
（1）字符串发送
串口以字符串发送数据，首先将字符串转化为二进制，格式如下：
然后按照8位（串口设置数据位为8位）形式将数据发送出去。

串口接收的数据格式如下：。

因某些限制，显示接收数据的文本不能太长，所以当显示文本长度快达到 62K 时会自动将显示文本删减到 32K，此时文本可保留 32K 的字符或约 10K 的十六进制数据显示。
2.3 在键盘上发送英文字符
a)在接收区/键盘发送区的输入框中用鼠标点一下。
b)在键盘按下按键立刻发送。
在这里不能发送回车换行，也不能发送汉字，若要发送请在单字符串发送区发送。
3 发送数据
可以发送单字符串,多字符串(字符串序列)或直接在键盘上发送英文字符。有两种发送数据格式，一种是普通的字符串,另外一种是十六进制数据即 HEX 格式数据。发送 HEX 格式数据时要在字符串输入区中输入 HEX 格式字符串，并且要将相应区内的十六进制发送选项选中。
c) 点击发送按钮。发送后，按钮上的数字作为当前字符串序号保存起来，此序号在自动循环发送中要用到它。
3.2.2 发送多个字符串(字符串序列)
a) 输入多个字符串。
b) 如果要发送 16 进制数据, 将相应。
串口调试器comport debuger2.0怎么使用 悬赏分：0 | 解决时间：2011-1-19 20:53 | 提问者：万众百货
问题补充：
我想刷卫星电视机盒试试usb转ttl小板有没用
最佳答案 为简单明了，有些不言自明的功能不作介绍。
1 串口调试助手
1.1 设置串口参数：
串口号：1-16
波特率：600-256000，>115200 时需要硬件支持。
2 接收区／键盘发送区
2.1 接收数据
a) 设置串口参数
b) 如果要按十六进制形式显示接收数据，将十六进制显示选项选中。
c) 点击打开/关闭串口区中的打开串口按钮。

一、找到屏连接的串口打开电脑的设备管理器，并找到其中的串口。

并找到哪个是与我们串口屏连接的串口号。

比如我们公司配套的串口小板使用的是，CP2102的USB转串口芯片。

正常安装驱动可以看到如下图所示：那么我这里的串口号就是COM4说明1，如何打开设备管理器。

可以百度” 何打开设备管理器”，或打开本参考链接。

说明2，如何安装串口驱动。

可以下载，驱动精灵，鲁大师等工具。

说明3，如果你的电脑没有任何串口。

运行该串口软件可能会发生错误。

二、串口助手基本操作1.串口配置1.1，根据从步骤一中得到的串口号，选择我们与屏连接的串口号。

1.2，选择与串口屏同行的波特率。

1.3，数据位8，1停止位，无校验（通用默认配置）1.4，参数设置好后，点击打开串口。

2.串口收发数据2.1，发送指令内容（ascii字符串）。

2.1.1，点击去掉“HEX发送”。

2.1.2，点击去掉“发送新行”2.1.3，输入需要发送的命令内容。

比如“page 0”。

2.1.4，点击发送按钮。

2.2，发送指令结束符（hex数据的三个0xFF）。

2.2.1，点击勾选“HEX发送”。

2.2.2，输入需要发送的结束符，三个十六进制的FF注意：每个“FF”不需要增加“0x“前缀。

每两个“FF”之间需要一个空格2.2.3，点击发送按钮。

到此，一条完整的指令就发送到串口屏了。

2.3，以ASCII字符串方式查看接收数据勾选取消上图中2位置所示的“HEX显示”。

这样串口屏发送出来的所有数据都会以字符串的方式在窗口1区域中显示出来。

注意：如上图3区域所示，可能会看到一些乱码字符出现。

这是因为，串口屏的一些返回值不是有效的ASCII字符，或者汉字字符。

2.4，以hex方式查看接收数据勾选如上图中2位置所示的“HEX显示”。

这样串口屏发送出来的所有数据都会以HEX 的方式在窗口1区域中显示出来。

注意：如上图3区域所示，这些十六进制的0xFF不在字符串显示范围内。

所以导致了在字符串方式显示的时候出现乱码。
