常见贴片二、三极管的封装

  • 格式：pdf
  • 大小：966.81 KB
  • 文档页数：24

下载文档原格式

  / 24

合集下载

SMT常见贴片元器件封装类型识别

SMT常见贴片元器件封装类型识别

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT 封装图示索引以公司内部产品所用元件为例，如下图示：名称 图示常用于 备注Chip电阻，电容，电感MLD钽电容，二极管CAE铝电解电容Melf圆柱形玻璃二极管,电阻（少见）SOT三极管，效应管JEDEC(TO) EIAJ(SC)TO电源模块 JEDEC(TO)OSC晶振Xtal晶振SOD 二极管JEDEC SOIC 芯片，座子SOP 芯片前缀：S：Shrink T：ThinSOJ 芯片PLCC 芯片含LCC座子（SOCKET）DIP 变压器，开关QFP 芯片BGA 芯片塑料：P 陶瓷：CQFN 芯片SON芯片3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL(dual in-line)：DIP的别称(见DIP)。

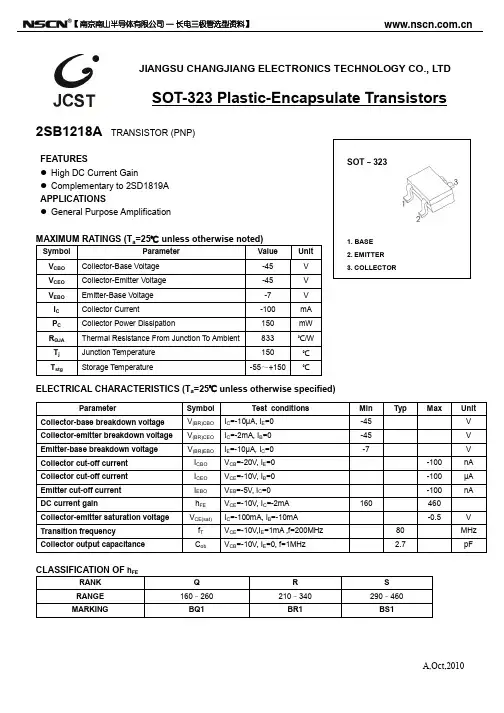

2SB1218A贴片三极管 SOT-323三极管封装2SB1218A参数

2SB1218A贴片三极管 SOT-323三极管封装2SB1218A参数

-10
-100
COLLECTOR CURRENT IC (mA)
V —— BEsat
I
C
Ta=25℃
Ta=100 ℃
-1
-10
COLLECTOR CURREMT IC (mA)
C /C —— ob ib
V /V CB EB
Cib
β=10
-100
f=1MHz IE=0/IC=0 Ta=25 ℃
Cob
-1
REVERSE VOLTAGE V (V)
-10
-20
A,Oct,2010
【 南京南山半导体有限公司 — 长电三极管选型资料】

Symbol
A A1 A2 b c D E E1 e e1 L L1 θ
Dimensions In Millimeters
Min.
Max.
0.900
-18uA
-15uA
-12uA -9uA -6uA
IB=-3uA
-2
-4
-6
-8
-10
-12
-14
-16
COLLECTOR-EMITTER VOLTAGE VCE (V)
V
——
CEsat
I
C
DC CURRENT GAIN hFE
1000
300
100 -1
-1200
-900
-100
Ta=100 ℃
-600
Symbol
Parameter
Value
VCBO Collector-Base Voltage
-45
VCEO Collector-Emitter Voltage
-45

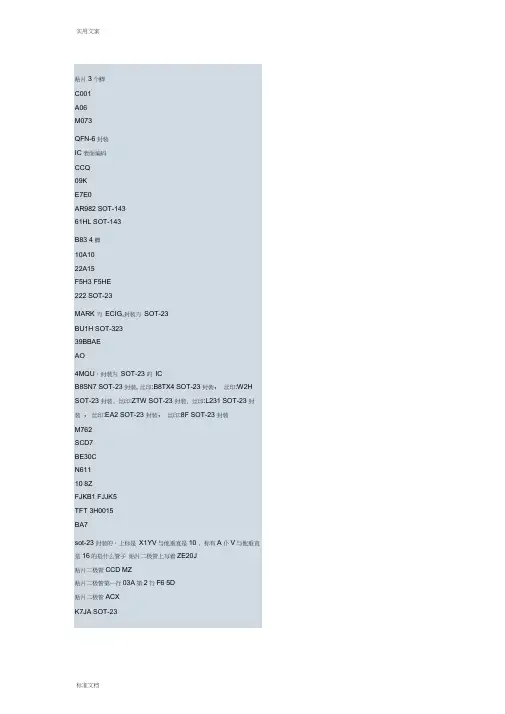

常见贴片二极管MOS

常见贴片二极管MOS

常见贴片二极管/三极管的封装二极管：名称尺寸及焊盘间距其他尺寸相近的封装名称SMC 6.8X6-8.0SMB 4.5X3.5-5.3SMA 4.5X2.5-5.0 SOD-106SOD-123 2.7X1.6-3.5 SC-77ASOD-323 1.7X1.2-2.5 SC-76/SC-90ASOD-523 1.2X0.8-1.6 SC-79SOD-723 1.0X0.6-1.4SOD-923 0.8X0.6-1.0三极管：D2PAK 10X8.8-2.54 LDPAKDPAK 6.5X5.5-2.3 SC-63SOT-223 6.5X3.5-2.3 SC-73SOT-89 4.5X2.5-1.5 TO-243/SC-62/UPAK/MPT3 SOT-23 2.9X1.5-2.0 SC-59A/SOT-346/MPAK/SMT3 SOT-323 2.0X1.2-1.3 SC-70/CMPAK/UMT3SOT-523 1.6X0.8-1.0 SC-75A/EMT3SOT-623 1.4X0.8-0.9 SC-89/MFPAKSOT-723 1.2X0.8-0.8SOT-923 1.2X0.8-0.8 VMT3我想知道电子元器件SOT封装的定义，比如说SOT23和SOT203等等，后面的数字代表什么呢？SOT是SOP系列封装的一种，一般翻译如下：SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路)电感封装一般包括贴片与插件。

1.功率电感封装以骨架的尺寸做封装表示，贴片用椭柱型表示方法如5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感。

插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。

只是它们的骨架一般要通用，要不就要定造。

SMT常见贴片元器件封装类型识别 (2)

SMT常见贴片元器件封装类型识别 (2)

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示：3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL(dual in-line)：DIP的别称(见DIP)。

欧洲半导体厂家多用此名称。

3、DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

4、Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

贴片元件常见封装

贴片元件常见封装

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

标准零件之尺寸规格有英制与公制两种表示方法，如下表英制表示法1206 0805 0603 0402公制表示法3216 2125 1608 1005含义L:1.2inch(3.2mm)W:0.6inch(1.6mm)L:0.8inch(2.0mm)W:0.5inch(1.25mm)L:0.6inch(1.6mm)W:0.3inch(0.8mm)L:0.4inch(1.0mm)W:0.2inch(0.5mm)注：a、L（Length）：长度；W（Width）：宽度；inch：英寸b、1inch=25.4mm（b）、在(1)中未提及零件的厚度，在这一点上因零件不同而有所差异，在生产时应以实际量测为准。

（c）、以上所讲的主要是针对电子产品中用量最大的电阻（排阻）和电容（排容），其它如电感、二极管、晶体管等等因用量较小，且形状也多种多样，在此不作讨论。

（d）、SMT发展至今，随着电子产品集成度的不断提高，标准零件逐步向微型化发展，如今最小的标准零件已经到了0201。

二、常用元件封装1）电阻：最为常见的有0805、0603两类，不同的是，它可以以排阻的身份出现，四位、八位都有，具体封装样式可参照MD16仿真版，也可以到设计所内部PCB库查询。

注：ABCD四类型的封装形式则为其具体尺寸,标注形式为L X S X H 1210具体尺寸与电解电容B类3528类型相同0805具体尺寸：2.0 X 1.25 X 0.5（公制表示法）1206具体尺寸：3.0 X 1.5 0X 0.5（公制表示法）2）电阻的命名方法1、5%精度的命名：RS – 05 K 102 JT2、1％精度的命名：RS – 05 K 1002 FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

常见贴片类型识别

常见贴片类型识别

SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

常见SMT封装通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

常见封装的含义BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

DIL(dual in-line)：DIP的别称(见DIP)。

欧洲半导体厂家多用此名称。

DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

封装的占有面积基本上与芯片尺寸相同。

是所有封装技术中体积最小、最薄的一种。

但如果基板的热膨胀系数与LSI芯片不同，就会在接合处产生反应，从而影响连接的可靠性。

贴片电阻常见封装有9种

贴片电阻常见封装有9种，用两种尺寸代码来表示。

一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。

我们常说的0603封装就是指英制代码。

另一种是米制代码，也由4位数字表示，其单位为毫米。

下表列出贴片电阻封装英制和公制的关系及详细的尺寸：英制(inch)公制(mm)长(L)(mm)宽(W)(mm)高(t)(mm)a(mm)b(mm)020106030.60±0.050.30±0.050.23±0.050.10±0.050.15±0.05 04021005 1.00±0.100.50±0.100.30±0.100.20±0.100.25±0.10 06031608 1.60±0.150.80±0.150.40±0.100.30±0.200.30±0.20 08052012 2.00±0.201.25±0.150.50±0.100.40±0.200.40±0.20 12063216 3.20±0.201.60±0.150.55±0.100.50±0.200.50±0.20 12103225 3.20±0.202.50±0.200.55±0.100.50±0.200.50±0.20 18124832 4.50±0.203.20±0.200.55±0.100.50±0.200.50±0.20 20105025 5.00±0.202.50±0.200.55±0.100.60±0.200.60±0.20 25126432 6.40±0.203.20±0.200.55±0.100.60±0.200.60±0.20一、零件规格:(a)、零件规格即零件的外形尺寸，SMT发展至今，业界为方便作业，已经形成了一个标准零件系列，各家零件供货商皆是按这一标准制造。

2SD2150贴片三极管 SOT-89三极管封装2SD2150参数

JIANGSU CHANGJIANG ELECTRONICS TECHNOLOGY CO., LTDSOT-89-3L Plastic-Encapsulate Transistors2SD2150 TRANSISTOR (NPN)FEATURES z Excellent current-to-gain characteristics zLow collector saturation voltage V CE(sat) V CE(sat)=0.5V(max) for I C /I B =2A/0.1A MAXIMUM RATINGS (T a =25℃ unless otherwise noted) ELECTRICAL CHARACTERISTICS (T a =25℃ unless otherwise specified) ParameterSymbol Test conditions M in Typ Max Unit Collector-base breakdown voltageV (BR)CBO I C =50uA, I E =0 40 V Collector-emitter breakdown voltageV (BR)CEO I C =1mA, I B =0 20 V Emitter-base breakdown voltageV (BR)EBO I E =50μA, I C =0 6 V Collector cut-off currentI CBO V CB =30V, I E =0 0.1 μA Emitter cut-off currentI EBO V EB =5V, I C =0 0.1 μA DC current gainh FE * V CE =2V, I C =100mA 180 560 Collector-emitter saturation voltageV CE(sat) * I C =2A, I B =100mA 0.5 V Transition frequencyf T* V CE =2V,I C =500mA f=100MHz 290 MHz Collector output capacitanceC ob V CB =10V, I E =0, f=1MHz 25 pF*Pulse test: t p ≤300μS, δ≤0.02.CLASSIFICATION OF h FERankR S Range180-390 270-560 Marking CFR CFSSOT-89-3L 1. BASE 2. COLLECTOR 3. EMITTER B,Nov,2011【南京南山半导体有限公司 — 长电贴片三极管选型资料】200400600800100012000.1110100100010100408012016020002550751001251503000BA S E -E M I T T E R S A T U R A T I O NV O L T AG EV BE sa t(m V)I h ——CO L L C E T O R C U R R E N T I C(m A )500T RAN SI T I ONFR EQ UEN C YfT(M H z )COLLECTOR CURRENT I C (mA) 2SD2150Static Characteristic C O L L E C T O R C U R R E N T I C(m A )Typical Characteristics AMBIENT TEMPERATURE T a ()℃ B,Nov,2011【Label on the Inner Box Label on the Outer BoxQA LabelSeal the boxwith the tapeSeal the boxwith the tapeStamp “EMPTY”on the empty boxInner Box: 210 mm× 208mm×２０３　m m Outer Box: 440 mm× 440mm× 230mmThe top gasket1000×1 PCSLabel on the ReelThe bottom gasketThe file folderPlastic bag。

SMT常见贴片元器件封装类型和尺寸
