( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电力管线沟工程安全技术交底(最新版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.电力管线沟工程安全技术交底(最新版)一、沟槽开挖按沟槽大小深度，经测量放线后，采用挖掘机开挖，配合人工修整，其开挖边坡坡比控制在1:0.5，开挖过程中始终保持良好的排水，确保施工现场的干燥。
基坑的开挖土方，视土质情况，能利用的就近利用，不能利用的弃至就近的弃土场。
沟槽开挖成型经监理工程师验收合格后，立即进行下道工序施工，以防天气有变造成基底受水浸泡。
二、基础的现浇基坑内设排水设施，在砼浇注前，基坑底不得有积水，经监理工程师同意后，进行C20砼的浇注。
三、墙身砌筑墙身砖砌体砂浆采用砂浆搅拌机拌和，严格按配合比配料以确保强度。
机制砖应符合《普通烧结砖》（GB/T5101-1998）的规定，常温施工，机制砖应在使用前浇水以保持充分湿润，不得有干心现象。
砖体应上下错缝，内外搭接，沟墙采用五顺一丁砌法，最下一皮和最上一皮砖均采用丁砖砌筑，砌砖时，砂浆应满铺满挤，灰缝不得有竖向通缝，水平灰缝厚度和竖向灰缝宽度一般以10mm为标准，误差不应大于±2mm。
四、抹面砖墙防水抹面，采用五层作法，根据需要水泥浆和水泥砂浆均可掺用一定比例的防水剂。
五、支架支架及接地系统按设计图纸，配合土建施工同时进行，均需刷防腐漆防腐，所有焊接必须牢固，接地电阻符合图纸要求。
电力管沟施工技术交底1.工程概况本工程电力管沟为新建工程，现状无电力管沟设施。
位于项目60米规划线以外的绿化范围内，采用隐蔽式 24 线电缆沟，电缆沟断面形式为1.91m(净宽)*1.37m(净深),砖砌结构，双侧支架，壁厚240mm，C15 素混凝土垫层，M10 水泥砂浆砌筑MU10 砖砌侧墙，C25电力管沟压顶混凝土，C35 钢筋混凝土盖板。
2.工作内容和工作量电力管沟工程自规划七路至顺达路约2.6km,左、右幅约5.2km长，电力管沟每隔 200 米左右设一处横过路管，由于道路桩号 K0+000～K0+100、K0+300～ K0+910、K1+120～K1+320、K1+440～K1+710、K2+530～K3+190、K3+340～K4+010、K4+280～K4+530 与 K4+750～K4+834 路面改造，过路管采用 6 根Ф160 MPP 电力管，分 1 层放置，每层 6 根，在车行道下设 C25 混凝土保护。
其余路段，采用 6 根Ф160MPP 电力拖拉管方式实施。
电缆沟过交叉路口处为Ф160MPP 电力管（阻燃型，管材环刚度要求为：不小于 25KN/㎡，壁厚为 10mm）敷设，具体敷设方式为：采用 4 层放置，每层 6 根。
电缆排管在车行道下设 C25 混凝土保护埋深 1.0 米。
电缆直埋排管在人行道下敷设，埋深 0.7 米。
道路直线段每隔 50 米设置工作井，交叉路口和横过道路排管处设三通井或四通井。
电缆沟内采用复合型支架，沿电缆沟两侧交错放置，支架纵向间距 0.8 米，层间距为 0.23 米，电缆沟通道间距 0.7 米。
电缆沟沟底纵向排水坡度不小于 0.5%，电力沟每隔25 米设Ф300 集水口一个，内填沙。
电缆沟在纵向每 25m 设置一道变形缝，变形缝的宽度、构成及材料应符合《给水排水工程混凝土构筑物伸缩缝设计规程》（CECS 117:2000）的要求。
电缆走廊在人行道上每隔 10m 处设置电缆标志牌。
一、交底对象1. 项目经理2. 施工队长3. 施工班组长4. 施工人员二、交底目的为确保电力沟管开挖施工过程中的安全，预防事故发生，提高施工人员的安全意识，现将电力沟管开挖安全技术交底如下。
三、施工区域及环境1. 施工区域：本工程电力沟管开挖施工区域为（具体位置）。
2. 施工环境：施工区域周边环境复杂，存在地下管线、电缆等设施，需提前进行现场勘查，确保施工安全。
四、施工安全注意事项1. 人员安全：（1）施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
（2）施工人员应接受安全教育培训，了解施工安全规程和操作规程。
（3）施工人员应遵守施工现场各项规章制度，严禁酒后作业、疲劳作业。
2. 施工设备安全：（1）施工设备必须符合国家相关标准，确保设备性能良好。
（2）施工前应对设备进行检查，确保设备运行正常。
（3）设备操作人员必须经过培训，熟悉设备性能及操作规程。
3. 施工现场安全：（1）施工现场应设置明显的警示标志，如“施工重地”、“禁止通行”等。
（2）施工现场应设置安全通道，确保人员、设备通行畅通。
（3）施工现场应设置消防设施，如灭火器、消防沙等。
4. 沟管开挖安全：（1）沟管开挖前，应进行现场勘查，了解地下管线、电缆等设施情况。
（2）沟管开挖深度超过2m时，应设置防护栏，确保施工人员安全。
（3）沟管开挖过程中，应定期检查边坡稳定性，发现险情及时采取措施。
（4）沟管开挖过程中，严禁施工人员进入沟内作业，必须采取安全措施。
5. 施工材料安全：（1）施工材料应存放整齐，不得堆放过高，以防倾倒。
（2）施工材料应分类存放，易燃、易爆、有毒等危险品应远离生活区。
（3）施工材料运输过程中，应确保安全，防止发生事故。
五、应急措施1. 人员受伤：立即拨打急救电话，并采取紧急救治措施。
2. 设备故障：立即停止设备运行，切断电源，确保人员安全。
3. 火灾事故：立即启动消防设施，组织人员疏散，确保人员安全。
六、交底人及被交底人签名1. 交底人：（姓名）2. 被交底人：（姓名）七、交底时间：（年月日）八、备注1. 施工过程中，如遇特殊情况，应立即向项目负责人报告。

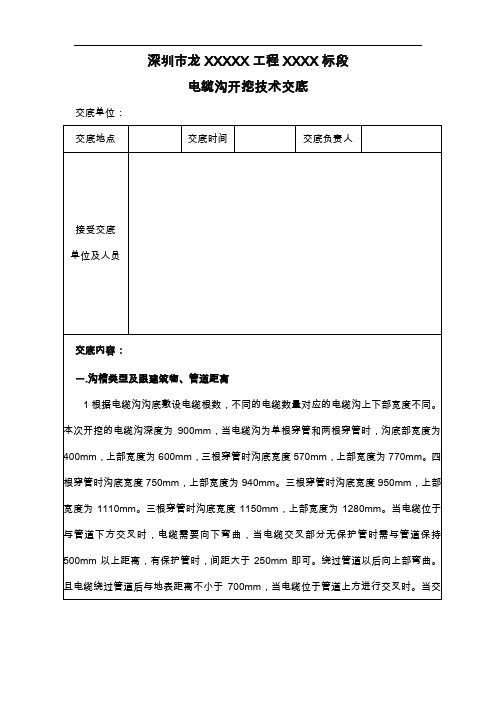

深圳市龙XXXXX工程XXXX标段
电缆沟开挖技术交底
交底单位：
二、测量放线
1.根据电缆沟的宽度，确保足够的工作空间，纵向每10m桩号放出电缆沟的中桩和开挖边桩、划出边线，保证基底每边增加50cm宽度的工作面，同时预留人行道上的路缘石安装位置和宽度。
电缆井的型号分为两种一种是7m*2.5m*2.0m，此种井在电缆顶管开始处用，另，此种井在顶管对侧用。
一根电缆中间头井尺寸为2580*1280*1200.基坑开挖好以后，在底层浇筑10cm 混凝土底层，在底部留渗水井规格为300*300*300，内添粗沙。
同时采用规格的砖经行砖砌同时在基础底层上预埋φ150的凃塑钢管，砖砌高度为1m,
同时预留盖板位置。
盖板采用钢筋混凝土浇筑，
活动盖板平面图活动盖板配筋图3砖砌采用M10砂浆砌筑，内壁用10mm后1:2水泥砂浆抹面。
4盖板钢筋保护层厚度为20mm
5本中间头井只允许做一个中间电缆头。
说明：本表由技术交底负责人填写，接受技术交底方负责人签字认可，本表一式二份，交底单位和接受交底单位各一份。

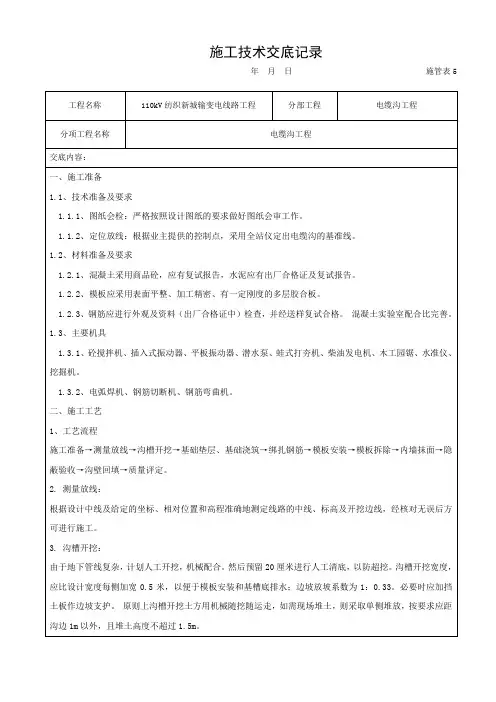

施工技术交底记录年月日施管表5工程名称110kV纺织新城输变电线路工程分部工程电缆沟工程分项工程名称电缆沟工程交底内容：一、施工准备1.1、技术准备及要求1.1.1、图纸会检：严格按照设计图纸的要求做好图纸会审工作。
1.1.2、定位放线：根据业主提供的控制点，采用全站仪定出电缆沟的基准线。
1.2、材料准备及要求1.2.1、混凝土采用商品砼，应有复试报告，水泥应有出厂合格证及复试报告。
1.2.2、模板应采用表面平整、加工精密、有一定刚度的多层胶合板。
1.2.3、钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。
混凝土实验室配合比完善。
1.3、主要机具1.3.1、砼搅拌机、插入式振动器、平板振动器、潜水泵、蛙式打夯机、柴油发电机、木工园锯、水准仪、挖掘机。
1.3.2、电弧焊机、钢筋切断机、钢筋弯曲机。
二、施工工艺1、工艺流程施工准备→测量放线→沟槽开挖→基础垫层、基础浇筑→绑扎钢筋→模板安装→模板拆除→内墙抹面→隐蔽验收→沟壁回填→质量评定。
2. 测量放线：根据设计中线及给定的坐标、相对位置和高程准确地测定线路的中线、标高及开挖边线，经核对无误后方可进行施工。
3. 沟槽开挖：由于地下管线复杂，计划人工开挖，机械配合。
然后预留20厘米进行人工清底，以防超挖。
沟槽开挖宽度，应比设计宽度每侧加宽0.5米，以便于模板安装和基槽底排水；边坡放坡系数为1：0.33。
必要时应加挡土板作边坡支护。
原则上沟槽开挖土方用机械随挖随运走，如需现场堆土，则采取单侧堆放，按要求应距沟边1m以外，且堆土高度不超过1.5m。
4. 基础垫层、基础浇筑：基底在浇筑垫层砼之前用碎石或石粉渣铺填一层后再施工垫层砼。
砼底板C15砼底板用木方作侧模，用钢道钉进行固定。
底板砼配合比严格按照质量检测中心的理论配合比，再根据现场材料含水量情况调整施工配合比执行，并严格控制过磅配料及水灰比，操作人员不得随意增减用水量。
商品砼进场前，必须对其作一次检验，不符合材质要求的一律不得使用，按规范要求数量制作试模，试模要与结构砼同条件养护，底板砼的浇捣按设计沉降缝为一施工段，由一端平行向另一端推进摊铺。
电力管沟工程施工技术交底记录一、工程概述二、施工准备工作1.施工前，要对施工区域进行勘察，了解地下设施情况，确定施工方案。
2.确认施工现场、设备和材料的准备情况，确保施工的顺利进行。
3.检查施工机械设备，确保其状态良好，运行正常。
三、施工内容及要求1.开挖沟槽a.按照设计图纸要求进行开挖，保证沟槽的宽度、深度和斜度符合要求。
b.施工期间，要定期检查沟槽的纵横断面形状，及时修整和调整。
c.在沟槽开挖过程中，要注意不得损坏或破坏其他地下设施。
2.敷设电力管材a.在沟槽中敷设电力管材时，要确保电力管材的正确铺设，避免折弯、弯曲或破损。
b.排列电力管材时，要注意管材之间的间距，保证每个管材的安全和稳定。
c.在管材连接处，要使用适当的接头和密封材料，确保连接牢固，无泄漏。
3.埋设土石方a.在电力管材敷设完成后，要进行土石方的埋设，保护电力管材并提高工程的稳定性。
b.埋设土石方时，要按照设计要求进行填充，控制填充层数和填充厚度，保持施工质量。
c.在填充土石方之后，要进行压实工作，确保填充的土石方达到设计要求的密度。
4.恢复环境a.施工完毕后，要对施工现场进行清理，清除杂物和废料，保持施工区域的整洁。
b.恢复环境时，要确保施工区域的绿化、排水等设施的正常使用，保护生态环境。
c.恢复环境的工作要在施工质量的基础上进行，保持恢复后的地面平整、美观。
四、安全措施1.施工区域要设置警告标志和防护栏，确保周边人员的安全。
2.施工现场要进行安全培训，提高施工队员的安全意识，严禁违章作业。
3.施工期间要设立监控措施，及时发现和处理危险情况。
4.施工期间要配备必要的安全设备，如安全帽、工作手套、防护眼镜等。
五、质量管理1.施工前要对电力管材进行检查，确保其质量符合要求。
2.施工期间要按照规范要求进行操作，确保施工质量达标。
3.施工结束后，要对电力管沟工程进行验收，确保施工质量符合设计要求和规范标准。
六、总结电力管沟工程的施工技术交底记录详细介绍了该工程的施工内容和要求。

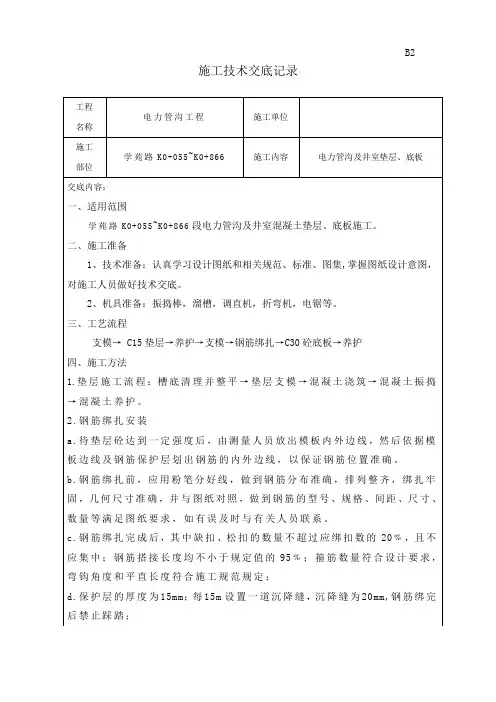

工程电力管沟工程施工单位名称施工学苑路K0+055~K0+866 施工内容电力管沟及井室垫层、底板部位交底内容：一、适用范围学苑路K0+055~K0+866段电力管沟及井室混凝土垫层、底板施工。
二、施工准备1、技术准备：认真学习设计图纸和相关规范、标准、图集,掌握图纸设计意图，对施工人员做好技术交底。
2、机具准备：振捣棒，溜槽，调直机，折弯机，电锯等。
三、工艺流程支模→ C15垫层→养护→支模→钢筋绑扎→C30砼底板→养护四、施工方法1.垫层施工流程：槽底清理并整平→垫层支模→混凝土浇筑→混凝土振捣→混凝土养护。
2.钢筋绑扎安装a.待垫层砼达到一定强度后，由测量人员放出模板内外边线，然后依据模板边线及钢筋保护层划出钢筋的内外边线，以保证钢筋位置准确。
b.钢筋绑扎前，应用粉笔分好线，做到钢筋分布准确，排列整齐，绑扎牢固，几何尺寸准确，并与图纸对照，做到钢筋的型号、规格、间距、尺寸、数量等满足图纸要求，如有误及时与有关人员联系。
c.钢筋绑扎完成后，其中缺扣、松扣的数量不超过应绑扣数的20﹪，且不应集中；钢筋搭接长度均不小于规定值的95﹪；箍筋数量符合设计要求，弯钩角度和平直长度符合施工规范规定；d.保护层的厚度为15mm；每15m设置一道沉降缝，沉降缝为20mm,钢筋绑完后禁止踩踏；运城市高铁商务区工程名称施工单位中国建筑一局（集团）有限公司站前路电力管沟工程施工部位学苑路K0+055~K0+866 施工内容电力管沟沟槽开挖与回填交底内容：3.C30混凝土底板1）底板混凝土厚度为200mm。
抗渗等级要达到P6级，当有水平施工缝，在浇筑砼之前，施工缝应凿毛，并用高压水冲洗干净，然后才能浇砼。
2）砼浇筑采用溜槽或料斗输送，浇注工作井底板、电缆沟底板砼搭设溜槽浇注，根据实际浇注情况移动溜槽。
5）振捣器振捣要均匀排列可采用“行列式”或“交错式”的次序移动，不能混用，以免出现乱而漏振现象。
每振点一定要掌握好振捣时间，时间过长引至混凝土离析，过短不易振实，一般每点振捣时间应视混凝土表面呈水平无显著下沉，不再有汽泡出现，表面泛出灰浆为宜。
一、基本信息1. 施工单位名称：2. 工程名称：3. 施工部位：4. 交底时间：5. 交底人：6. 接受人：二、安全技术交底内容1. 施工现场安全管理：（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工现场设置明显的警示标志，确保安全通道畅通。
（3）施工现场临时用电必须符合国家标准，使用二级漏电保护器。
（4）施工现场禁止酒后作业、疲劳作业，确保施工人员精神饱满。
2. 机械设备操作：（1）使用机电设备、机具前应检查确认性能良好，施工机具须经二级漏电保护，不得带病“运转”。
（2）操作机电设备时，严禁戴手套，袖口扎紧，机械运转中不得进行维修保养。
（3）使用砂轮锯、切割机等设备时，必须穿戴防护眼镜、耳塞等个人防护用品。
（4）砂轮锯、切割机等设备使用过程中，确保人站在砂轮片旋转方向侧面，压力均匀。
3. 电气焊作业：（1）电气焊作业前，应申请动火证，并派专人看火，备好灭火用具。
（2）焊接地点不得有易燃易爆物品，确保焊接作业安全。
4. 管道安装与焊接：（1）管道安装前，必须核对管道规格、材质、长度等信息，确保符合设计要求。
（2）管道焊接时，必须使用符合标准的焊接材料，确保焊接质量。
（3）管道焊接过程中，确保焊缝冷却充分，防止高温烫伤。
5. 管道沟槽开挖：（1）根据测设的中线、高程控制桩放出管沟中心线和高程点后再开挖沟槽。
（2）开挖管沟时，不得破坏下面土的结构，使用挖掘机施工时，可保留30cm厚土层不挖。
（3）当土方挖到接近设计标高时，应在槽内打高程控制桩，以控制挖土深度，防止过浅或超挖。
（4）沟槽开挖质量应符合下列规定：沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半，槽底高程的允许偏差为20mm。
6. 管道运输与铺设：（1）用小推车运管时，清理好道路，管放在车上必须捆绑牢固。
（2）管道运输过程中，确保管道不受碰撞、挤压，防止管道损坏。
（3）管道铺设过程中，确保管道与基础、支架等连接牢固，防止管道移位。
材一端卷至固定处粘贴，这端粘贴完毕后，再将预放的卷材另一端卷回至已粘贴好的位置, 连续铺贴直至整幅完成。
7.铺贴方法：将聚氨酯胶用毛刷涂到基层（找平层）和卷材对应的表面厚约 1.0mm然后粘贴
卷材，同时在卷材上表面用刮板将粘贴接面排气压实，排出多余部分粘接胶。
8.接缝涂胶部位要求基层干净、干燥。
接缝不允许有露底、打皱、翘曲、起空现象。
用聚氨酯胶接缝时应在粘接胶固化后进行，具体操作方法：翻起上层卷材，将胶涂在下层卷材上，涂胶应连续均匀，厚度在1.0mm左右，涂胶后粘合压实。
翻起时应防止防水卷材与基层剥离。
三、质量标准
1.主控项目：
1）所用丙纶布防水卷材的技术性能，必须符合设计要求和有关标准的规定，每批产品应附有出厂证明及防水材料质量认证书，复试合格经报验同意后方可使用，否则不准使用。
2）防水层及其细部等做法，必须符合设计要求和施工规范的规定，并不得有渗漏水现象。
一、工程概况1. 工程名称：[项目名称]2. 工程地点：[具体地点]3. 工程规模：[工程规模描述]4. 施工单位：[施工单位名称]5. 监理单位：[监理单位名称]二、施工前安全准备1. 施工人员安全教育：对所有施工人员进行安全教育培训，确保其了解和掌握本工程的安全技术要求。
2. 安全技术交底：由项目安全负责人对施工人员进行安全技术交底，明确施工过程中的安全注意事项。
3. 施工现场安全防护设施：施工现场应设置必要的安全防护设施，如安全网、警示标志、安全通道等。
三、施工过程安全措施1. 沟槽开挖安全：- 沟槽开挖前，需进行地质勘察，确定沟槽支撑形式。
- 沟槽两侧堆土时，土堆距沟边不得小于1m，高度不得大于1.5m。
- 沟槽深度超过2m时，每隔50m左右应设梯子或跳板，供操作人员上下。
- 沟槽支撑应经常检查，特别是雨后或泡槽后，一旦发现撑料走动或折断，边坡土方开裂等现象，必须采取加固措施后，方可下槽操作。
2. 材料运输安全：- 卸基础材料时，不要碰撑木、撑柱，卸料前要招呼沟槽内操作人员让开。
- 卸大石块或混凝土时，必须使用滑槽卸料，不得从地面直接倒入沟内。
- 机动翻斗车、手推车等在沟槽卸料，沟槽边缘要放挡板，防止沟槽边缘潮湿打滑而翻车坠落伤人。
3. 操作人员安全：- 在沟内摊铺找平夯实时，要注意操作，勿被横撑碰伤手、头等。
- 使用震动器应事先检查，震动器是否完好，操作人员必须穿绝缘鞋，戴绝缘手套，操作中保持导线有足够的长度和松弛度，不使导线被拉紧，以免线头被拉断。
4. 临时用电安全：- 临时用电线路应按照国家标准进行布置，并定期检查线路绝缘状况。
- 操作电动工具时，应确保操作人员穿戴绝缘手套、绝缘鞋等防护用品。
四、事故应急处理1. 发生事故时，应立即停止作业，迅速组织人员撤离现场，并向项目安全负责人报告。
2. 项目安全负责人应立即启动应急预案，组织救援工作，同时向上级单位报告事故情况。
3. 事故调查和处理：事故发生后，应立即进行事故调查，查明事故原因，制定整改措施，防止类似事故再次发生。
一、交底时间：二、交底地点：三、交底单位：四、参加交底人员：施工单位：___________项目监理部：___________设计单位：___________五、施工项目及部位：项目名称：____________________施工部位：____________________施工内容：____________________六、安全技术交底内容：1. 安全常规教育：- 所有施工人员必须进行入场前的安全教育，考试合格后，成绩造册登记，方能上岗。
- 施工人员进入现场必须佩戴合格的安全帽，系好帽带，锁好扣带。
- 施工人员严禁穿拖鞋、赤背（女职工禁止穿高跟鞋）。
- 施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场。
- 施工人员必须遵守国家的法律、法规和企业的规章制度以及劳动纪律。
2. 施工准备：- 电力管道施工前，应对施工现场进行详细勘察，了解地下管线情况，确保施工安全。
- 施工现场应设置明显的警示标志，并设置专人进行管理。
- 施工材料、设备应按照规定进行验收，确保质量合格。
3. 施工过程安全管理：- 在进行电力管道施工时，应严格遵守操作规程，确保施工安全。
- 临时用电设备应安装漏电保护器，并定期检查，确保安全可靠。
- 电力管道施工过程中，应避免与地下管线交叉，如需交叉，应先进行探测，确认安全后再进行施工。
- 施工现场应设置消防器材，并定期检查，确保消防设施完好。
4. 施工安全措施：- 施工人员应穿戴符合规定的劳动保护用品，如绝缘手套、绝缘鞋、防护眼镜等。
- 施工现场应设置安全防护设施，如安全网、安全绳等，确保施工人员安全。
- 施工过程中，应定期对施工人员进行安全检查，发现问题及时整改。
5. 应急处理：- 发生安全事故时，应立即停止施工，启动应急预案，及时组织人员救援。
- 对受伤人员应立即进行救治，并尽快送往医院。
- 对事故原因进行分析，制定整改措施，防止类似事故再次发生。
七、交底要求：1. 施工单位应组织施工人员认真学习安全技术交底内容，确保施工人员掌握安全操作技能。
