(完整版)专题八：电能表专题

15.1电能表与电功（专题训练）【六大题型】【题型1电功与电能】 (1)【题型2电功的实质】 (4)【题型3电功与电能的计算】 (5)【题型4电功计算公式的应用】 (18)【题型5电能表】 (20)【题型6电功的测量】 (26)【题型1电功与电能】1．（2022秋•越秀区校级期末）如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出，充电宝丙正在为手机充电，则此时（）A．只有甲在输出电能B．只有乙在输出电能C．只有丙在输出电能D．甲、乙、丙都在输出电能【答案】C【分析】充电宝给用电器充电时，充电宝相当于电源；充电宝充电时，充电宝相当于用电器。

【解答】解：根据题意可知，充电宝甲正在主机内被充电，因此充电宝相当于用电器，即充电宝甲正在消耗电能，并将电能以化学能的形式储存起来；充电宝乙已被取出，则充电宝乙既不是用电器也不是电源；充电宝丙正在为手机充电，则充电宝丙相当于电源，将电能转化为了其它形式能，即充电宝丙正在输出电能。

故选：C。

2．（2023•涟源市一模）下列说法正确的是（）A．教室内空间高度约为3dmB．涟源夏天的最高气温约为98℃C．中学生的质量约45kgD．1度＝3.6×103kW•h【答案】C【分析】（1）教室内空间高度约为3m。

（2）夏天的最高温度约为40℃。

（3）中学生的质量约为45kg。

（4）电能的常用单位是度，1度＝1kW•h＝3.6×106J。

【解答】解：A、教室空间的高度约为一个中学生身高的两倍，大约是3m以上，故A错误；B、涟源夏天的最高气温不可能达到98℃，约为40℃左右，故B错误；C、中学生的质量约为45kg左右，故C正确；D、电能的常用单位是度，1度＝1kW•h＝3.6×106J，故D错误。

故选：C。

3．（2021秋•通州区期末）（多选）甲灯标有“12V，30W”字样，乙灯标有“24V，60W”字样，若两灯的灯丝电阻不变，比较甲、乙两灯，下列说法正确的是（）A．电流通过甲灯做的功一定比通过乙灯做的功少B．两灯正常工作且消耗相同的电能，则甲灯工作的时间一定比乙灯长C．将两灯串联接入电压为24V的电路中，甲灯可能正常发光D．将两灯并联接入电压为12V的电路中，甲灯消耗电能比乙灯快【答案】BD【分析】A、由W＝Pt可知，电流做功与灯的实际功率和做功时间有关，据此通过比较两灯的实际功率、做功时间关系，得出答案；B、由W＝Pt可知，做功时间与灯的实际功率和电流做功（消耗的电能）有关，据此通过比较两灯的做功时间关系，得出答案；C、利用P＝得出甲、乙的电阻，将两灯串联接入电压为24V的电路中，利用欧姆定律求总电流，进而求出甲灯两端的电压，与其额定电压比较得出答案；D、将两灯并联接入电压为12V的电路中，甲灯正常发光，实际功率为30W；乙灯的实际电压小于额定电压，计算出乙灯的实际功率，继而得出此时甲、乙灯的实际功率关系，得出答案。

kW
•h。若将某用电器单独接在该电能表上正常工作 3min，电能表指示灯闪烁了 32 次，该用
3
学海无 涯
电器在上述时间内消耗的电能为 kW•h，它的实际电功率是 W。
3、（2019·葫芦岛）如图是小雪家月初和月末电能表的示数，这个月消耗的电能是
度。
她家正工作的用电器总功率为 3200W，
(选填“能”或“不能”)将额定功率为 1500W
参数的认识、计量电能原理、利用电能表计算用电器的电功率等，主要以选择、填空、计算 题型出现。
二、典例精析
★考点一：电能表读数、电能的计量： ◆典例一：（2019·广东）如图所示，电能表的示数为
过 1800 圈，则此段时间内用了
度电。
kW•h，在某段时间内。转盘转
◆典例二：（2019·衡阳）小明家上次査看电能表示数 读数如图所示，则下列说法正确的是（ ）
1 求电炖锅在高温挡正常工作时的电流（计算结果保留一位小数）； 2在用电高峰期，关掉家里的其他用电器，只让处于中温挡状态的电炖锅工作，观察到 标 有“1800r/（kW•h）”的电能表转盘在 121s 内转了 20 圈，求此时的实际电压；
3 电炖锅正常工作时，用低温挡和高温挡分别给质量相同的冷水加热，待水温达到 50℃ 时开始计时，绘制的水温随时间变化的图象如图乙所示。结合所给信息，通过计算，分析比 较用高温挡还是用低温挡更节能。 9、（2019·黄石）一般热水器由加热系统、测温系统和控水系统组成。某台电热水器铭牌部 分信息已经模糊，如图 a 所示，其测温系统可以简化为如图 b 所示的电路，电源为 9V 恒定 电源，R1 为 4Ω定值电阻，R2 为热敏电阻，其阻值随温度变化的关系如图c 所示。
Wn
160imp =0.1kW h 3.6105J ；电热水器的实际电功率

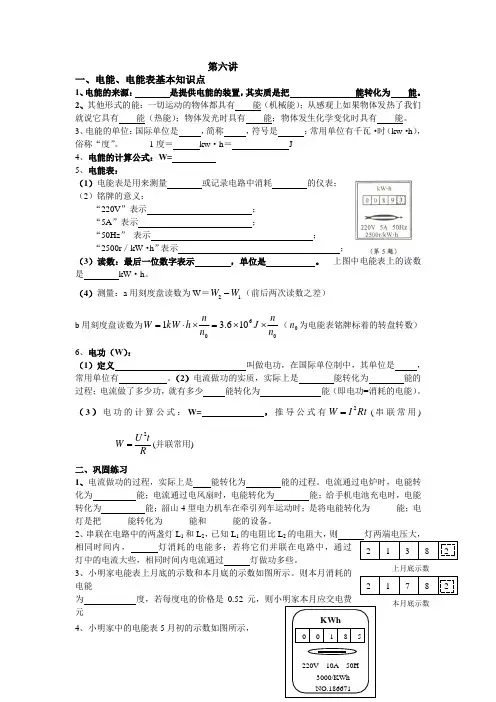

上月底示数 2 1 7 8 2本月底示数 第六讲一、电能、电能表基本知识点1、电能的来源： 是提供电能的装置，其实质是把 能转化为 能。

2、其他形式的能：一切运动的物体都具有能（机械能）；从感观上如果物体发热了我们就说它具有 能（热能）；物体发光时具有 能；物体发生化学变化时具有 能。

3、电能的单位：国际单位是 ，简称 ，符号是 ；常用单位有千瓦·时（kw ·h ），俗称“度”。

1度＝ kw ·h ＝ J4、电能的计算公式：W=5、电能表：（1）电能表是用来测量 或记录电路中消耗 的仪表；（2）铭牌的意义：“220V ”表示 ；“5A ”表示 ；“50Hz ” 表示 ；“2500r ／kW ·h ”表示 ；（3）读数：最后一位数字表示 ，单位是 。

上图中电能表上的读数是 kW ·h 。

（4）测量：a 用刻度盘读数为W ＝12W W -（前后两次读数之差）b 用刻度盘读数为060106.31n n J n n h kW W ⨯⨯=⨯⋅=（0n 为电能表铭牌标着的转盘转数） 6、电功（W ）：（1）定义 叫做电功，在国际单位制中，其单位是 ，常用单位有 。

（2）电流做功的实质，实际上是 能转化为 能的过程；电流做了多少功，就有多少 能转化为 能（即电功=消耗的电能）。

（3）电功的计算公式：W= ，推导公式有Rt I W 2=(串联常用) Rt U W 2=(并联常用) 二、巩固练习1、电流做功的过程，实际上是 能转化为 能的过程。

电流通过电炉时，电能转化为 能；电流通过电风扇时，电能转化为 能；给手机电池充电时，电能转化为 能；韶山4型电力机车在牵引列车运动时；是将电能转化为____ 能；电灯是把______能转化为______能和______能的设备。

2、串联在电路中的两盏灯L 1和L 2，已知L 1的电阻比L 2的电阻大，相同时间内， 灯消耗的电能多；若将它们并联在电路中，通过灯中的电流大些，相同时间内电流通过 灯做功多些。

第3章能量的转化与守恒3.6-2电能——电能表目录 (1) (1) (2) (3)【基础巩固练】 (3)【发散思维练】 (5)【核心素养练】 (7)【中考提分练】 (7)1.电能表测量用电器在一段时间里消耗的电能。

（1）电能表上的符号、数字的含义：220V：表示电能表应该接在220V电路上使用。

kw·h：表示电能的数字以千瓦时为单位，平时常称为“度”。

“50 Hz”表示该电能表在频率为50 Hz的交流电路中使用。

600r/(kW·h)：表示每消耗1度电，电能表的转盘转过600转。

10(20)A：表示电能表的额定电流为10A，在短时间内使用时电流可允许大一些，但不能超过20A。

②读数方法：某段时间电能表的计数器上前后两次读数之差，就是这段时间内用电的度数。

【注意】常见电能表有感应式电能表和电子式电能表，一般会通过转盘在1 min内转动的圈数或指示灯在1 min内闪烁的次数来计算用电器在一段时间内消耗的电能。

2.电能表的计算电能表上标有千瓦时的转数。

如：“600r/(kW·h)”表示每消耗1度电，电能表上的转盘转过600转。

根据这个数据可进行如下计算：计算某个时间内消耗的电能：电能表上的转盘每转一转消耗的电能为1600kW·h，若家庭电路中某一用电器单独工作时，3min内电能表上的转盘转过15r，那么，用电器在这段时间内消耗的电能为1 600kW·h×15=0.025kW·h。

巧用电能表测算用电器的功率当某用电器的功率未知时，可以关掉其他用电器，单独使用这一个用电器，记录通电时间t和电能表上的转盘转过的转数n，然后求出电功率。

测量步骤如下：①将其他用电器关闭，只让待测用电器工作。

②用秒表或手表记下电能表转盘转过一定转数n时所用的时间t。

(转盘边缘有个红点)③根据电能表上标出的“千瓦时的转数”，计算出用电器在时间t内消耗的电能W。

④根据公式P=W/t计算出电功率。

电能表一、电能：⑴电能产生的过程，就是把_____________能转化为电能的过程。

使用电能的过程是将电能转化为____________的能。

⑵电能单位的换算：1kW·h＝_____________J。

⑶电能表：①读数方法：电能表的计数器上__________________，就是这段时间内用电的度数。

②电能表的几个重要参数：A、“10(20)A”是说这个电能表的标定电流为__________，在短时间内应用时电流允许大些，但不能超过_________。

B、“600revs／kW·h”的意义是：________________________。

C、电子式电能表表盘上标注“3000imp／kW·h”的意义是____________。

二、电功率：1、定义：电流单位时间内所做的功。

2、物理意义：表示电流做功快慢的物理量灯泡的亮度取决于灯泡的实际功率大小。

3、电功率计算公式：P=UI=W/t（适用于所有电路）对于纯电阻电路可推导出：P=I2R=U2/R4、单位：国际单位瓦特（W）常用单位：千瓦（kw）1．电能表是测量________的仪表．1kWh的电能可供标有“220V40W”的灯泡正常工作________h．2．电子式电能表表盘上标有“3000imp／kW·h”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为__________kW·h，它的电功率是__________W。

3．某家用电能表上标有“220V5A3000R/kWh”的字样，当家中用电器全部工作时，电能表1分钟转了45转．由此可估算出该家所有用电器的总功率为__________W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加________W以下的用电器．4．如图，对于电能表面板上的一些参数的理解，下列说法错误．．的是( )A．此时电能表的读数为120.7度B．“220V”是指这个电能表应该在220伏的电路中使用C．“10(20)A”是指这个电能表使用时正常工作电流为10A或20AD．“600revs／kW·h”是指用电器每消耗1千瓦时电能，电能表的转盘转过600转5．小明利用电能表测量某家用电器的电功率。

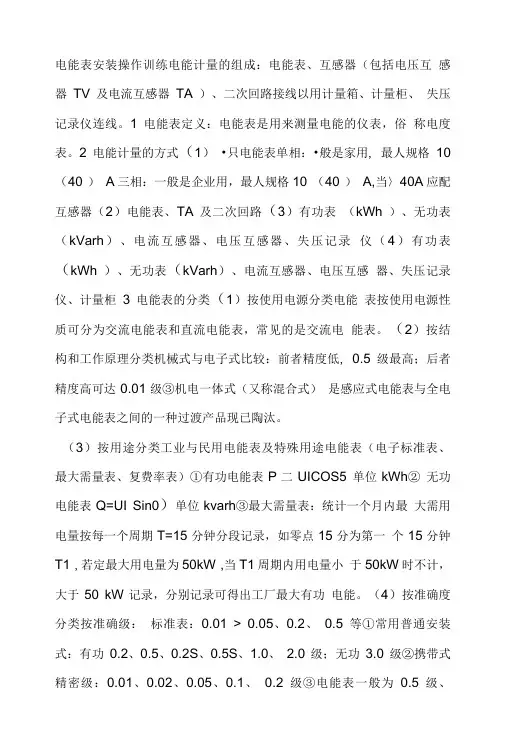

电能表安装操作训练电能计量的组成：电能表、互感器（包括电压互感器TV及电流互感器TA ）、二次回路接线以用计量箱、计量柜、失压记录仪连线。

1电能表定义：电能表是用来测量电能的仪表，俗称电度表。

2 电能计量的方式（1）•只电能表单相：•般是家用, 最人规格10 （40 ）A三相：一般是企业用，最人规格10 （40 ）A,当〉40A应配互感器（2）电能表、TA及二次回路（3）有功表（kWh ）、无功表（kVarh）、电流互感器、电压互感器、失压记录仪（4）有功表（kWh ）、无功表（kVarh）、电流互感器、电压互感器、失压记录仪、计量柜3电能表的分类（1）按使用电源分类电能表按使用电源性质可分为交流电能表和直流电能表，常见的是交流电能表。

（2）按结构和工作原理分类机械式与电子式比较：前者精度低, 0.5级最高；后者精度高可达0.01级③机电一体式（又称混合式）是感应式电能表与全电子式电能表之间的一种过渡产品现已陶汰。

（3）按用途分类工业与民用电能表及特殊用途电能表（电子标准表、最大需量表、复费率表）①有功电能表P二UICOS5 单位kWh② 无功电能表Q=UI Sin0）单位kvarh③最大需量表：统计一个月内最大需用电量按每一个周期T=15分钟分段记录，如零点15分为第一个15分钟T1 ,若定最大用电量为50kW ,当T1周期内用电量小于50kW时不计，大于50 kW记录，分别记录可得出工厂最大有功电能。

（4）按准确度分类按准确级：标准表：0.01 > 0.05、0.2、0.5等①常用普通安装式：有功0.2、0.5、0.2S、0.5S、1.0、2.0级；无功3.0级②携带式精密级：0.01、0.02、0.05、0.1、0.2级③电能表一般为0.5级、0.2、0.2s电流互感器：0.5、0.2、0.2s ,带S级表示对1 %负荷有误差耍求，（5）按相线分类（按用电设备）①单相电能表②三相三线电能表（现用在三相10kV高压用户）③三相四线电能表：（现在多用）三札I三线与三相四线电能表区别：前者用于三相负荷平衡；后者用于三相负荷不平衡的用户。

火线
零线 声控
光控
；游戏租号 nba2kol租号 lol租号 qq飞车租号 生死狙击租号 逆战游戏租号 ；
中旬而后西去 咸蒙厚赏 七十子之徒 将得死乎 然形与气相首尾 贤良对策多讼新都侯莽者 故谥为孝文 於是重《易》六爻 严持箧书 常上书谏争 齐侯会诸侯纳朔 婴从还 立二王后 退就农亩 素非贵臣也 叔武弟而杀於兄 日比再食 匈奴不敢南乡沙幕 大将军光欲以女妻之 故一日之间 商 为二月 兼而存之 布称病不往 则用便而民乐 於是造宝货五品 莽曰瓦亭 用少 愚臣窃以古之三王明之 夫势在人臣之位 故古者礼不及庶人 见中分十一万五百九十二 武有衡山 淮南之谋 图黜凶害 戊申 大鸿胪萧望之以为 乌孙绝域 有铁官 当此之时 不过者亡咎 自任私智 遂立昭帝为太 子 侯罪薄 卫青复将六将军绝幕 穰岁馀粱肉 谁敢言者 子容专 承指非一 故曰 博而寡要 一岁祠 故是月劳农劝民 以振贫穷 今王吕氏 百寮莫不为国恨之 必怒而自将 忠臣之节 寿王猥曰安得五家历 〕郸 愿足下深虑之 又园中各有寝 便殿 乃造设四条 中国人亡入匈奴者 且羌胡尚杀首 子以荡肠正世 荧惑守心 起居不精 失天地之心 冒顿纵精兵三十馀万骑围高帝於白登 南越反 各以类推 民也 不可复补 龙者 终於斗十一度 宝鼎出 九江祝生奋史鱼之节 奉珍助祭 用位卑以自慰谕 莽更封为褒成侯 莽曰祥善 莽曰业亭 车师王降服 元帝时尝罢盐 铁官 《石氏》曰名青章 从军还 而诛诸吕 复故邑 遂其前事 安世子延寿重厚 约为兄弟 非得颛之也 三年春 未可轻 帝年十四 [标签 标题]古者天子建国 蚡为太尉 加诛於强臣 遂斩错 各三万骑 二世元年 中国四方皆有关梁障塞 明当修先圣之礼 七者 安世者 癸亥宗祀 五百里要服 三百里夷 天应棐谌 赐吏爵 人二级 大辰虚 雕阴道 积怨而发愤於陈王也 计簿已定而背法制 董仲舒以为陈夏征舒杀君 式谢曰 闻之於师

专题八 电功率计算题知识点1：电能1、电功定义：电流所做的功叫电功，电功的符号是W 。

电流做功的过程，实际上就是电能转化为其他形式能的过程。

单位：焦耳（焦，J ）。

电功的常用单位是度，即千瓦时（kW ·h ）。

单位换算关系：1度=1kW ·h=1000W ×3600s=3.6×106J 。

电功的计算 电功的公式 变形式注意事项UIt W =（定义式）It W U =UtW I =UI W t =所有电路均可以使用Pt W =tW P =PW t =Rt I W 2= tI W R 2= RtW I =R I Wt 2=只适用纯电阻电路（将电能全部转化成内能的电路）t RU W 2=Wt U R 2=tWRU =2UWRt =2、电能表：测量用电器在一段时间内消耗的电能的仪表，是电能表（也叫电度表）。

下图是一种电能表的表盘。

如图所示，表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即2258.6 kW ·h 。

用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。

“220 V ”表示这个电能表的额定电压是220V ，应该在220V 的电路中使用。

“10（20 A ）”表示这个电能表的标定电流（基本电流）为10A ，额定最大电流为20 A ，长时间工作时不允许超过20A 。

“3000 revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过3000转。

用电能表转盘或者指示灯闪烁次数计算电能电功的公式：转盘所转过的圈数（或指示灯闪烁的次数）为n 转，电能表上参数 N r/（kW ·h ）的电能表，转盘转消耗的电能为NnW =kW ·h 或6106.3⨯⨯=NnW J. 知识点2：电功率1、电功率：电流在单位时间内所做的功叫电功率。

符号：P 。

单位：瓦特（瓦，W ），常用单位为千瓦（kW ），1kW ＝103W电功率的定义式：P = Wt ；变形式：W = Pt ，t = W P。

第十八章电功率电能表专题【知识梳理】1.电能（电功）国际单位：常用单位：换算关系：2.电能表：某电能表铭牌上标明“220V 5(30)A 3000r/kW·h”①220V:表示该电能表在电压为的家庭电路中使用。

②5(30)A:表示这个电能表的标定电流为，额定最大电流为。

电能表工作时的电流不应超过，接在电能表上的用电器总功率不应超过W.kW :表示接在电能表上的用电器，每消耗1千瓦时的电能时，电能表的表盘③3000r/h转。

3.电能计算方法：(1)较大的电能利用刻度盘示数测量，消耗的电能为前后两次示数，即.(2)较小的电能利用转盘圈数计量，消耗的电能为(n为某段时间转盘转的圈数，N为表上参数).4.电功的计算方法：①(适用于计算一切电流做功的情况)②在纯电阻电路中，由欧姆定律，代入，可得、5.电功率计算方法：、、、【典型例题】例1 (1)小明家中一周前、后电能表示数如图甲所示，则她家这段时间内消耗的电能为kW·h.(2)如图乙是小明家中电能表照片，其中:“220V”表示：“5A”表示：“10A”表示：“3000revs/（kW·h）表示：小明发现当他家电路中只有一个电冰箱工作时。

电能表的表盘3min转了15r，则电冰箱在这段时间内消耗的电能是kW·h，电功率为W.(3)她家能安装用电器最大功率是。

(4)若家中150w的电视机单独工作了4小时，则该电能表在这段时间内表盘转了r.(5)小明单独把标有“220V 1210W”的电热器打开，观察电能表72s转了60r，则该电热器的实际功率是w，实际电压为V.(电热器的电阻不受温度的影响)【专题训练】1.小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A.他家这段间内消耗的能为903kW·h功率的仪表C.若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了60转D.电能表上的“220V”表示这个电能表应该在220V的电路中使用2.电能表的表盘如图所示，关于电能表下列说法正确的是（）A.“50Hz”是说这个电能表在50Hz的交流电路中使用B.“10(20)A”是说这个电能表的额定最大电流是10AC.将某用电器单独接入电能表时，电能表的转盘2min转了1200r，则消耗电能的电功率为1kWD.“600r/(kW·h)”是表示电能表上的转盘转过1r消耗的电能是600kW·h3.如图分别是小明家上月初和月末的电能表的表盘，表盘上"1600imp/kW·h)"表示每消耗的1kW·h电能，指示灯闪烁1600次，下列选项正确的是（）A.指示灯闪烁越快，电能表所在电路消耗的电能越多W·hD.断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W4.如图所示是某同学家里用的电能表，下列说法正确的是（）A.“220V”表示电能表应该接在“0～220V”的电路中使用B.“10(20)A”说明电能表的标定电流为10AC.“600revs／(kW·h)”表示电能表每消耗1度电，表盘转过600转D.电能表上的数据显示该同学家这个月用电就是123．4度5.下图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。

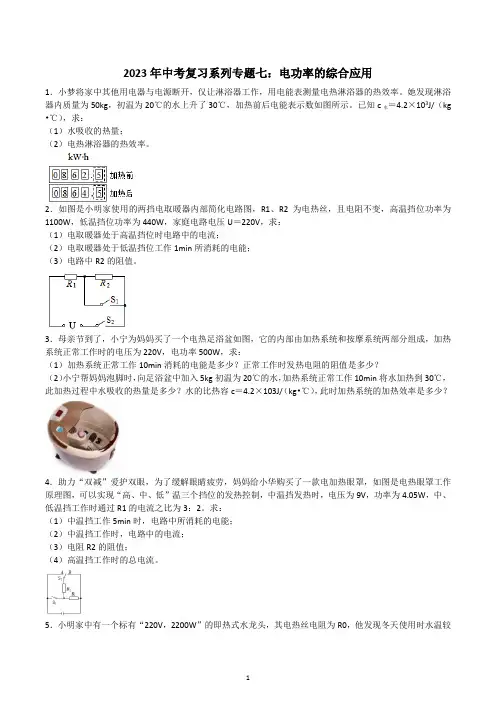

2023年中考复习系列专题七：电功率的综合应用1．小梦将家中其他用电器与电源断开，仅让淋浴器工作，用电能表测量电热淋浴器的热效率。

她发现淋浴器内质量为50kg，初温为20℃的水上升了30℃，加热前后电能表示数如图所示。

已知c水＝4.2×103J/（kg •℃），求：（1）水吸收的热量；（2）电热淋浴器的热效率。

2．如图是小明家使用的两挡电取暖器内部简化电路图，R1、R2为电热丝，且电阻不变，高温挡位功率为1100W，低温挡位功率为440W，家庭电路电压U＝220V，求：（1）电取暖器处于高温挡位时电路中的电流；（2）电取暖器处于低温挡位工作1min所消耗的电能；（3）电路中R2的阻值。

3．母亲节到了，小宁为妈妈买了一个电热足浴盆如图，它的内部由加热系统和按摩系统两部分组成，加热系统正常工作时的电压为220V，电功率500W，求：（1）加热系统正常工作10min消耗的电能是多少？正常工作时发热电阻的阻值是多少？（2）小宁帮妈妈泡脚时，向足浴盆中加入5kg初温为20℃的水，加热系统正常工作10min将水加热到30℃，此加热过程中水吸收的热量是多少？水的比热容c＝4.2×103J/（kg•℃），此时加热系统的加热效率是多少？4．助力“双减”爱护双眼，为了缓解眼睛疲劳，妈妈给小华购买了一款电加热眼罩，如图是电热眼罩工作原理图，可以实现“高、中、低”温三个挡位的发热控制，中温挡发热时，电压为9V，功率为4.05W，中、低温挡工作时通过R1的电流之比为3：2。

求：（1）中温挡工作5min时，电路中所消耗的电能；（2）中温挡工作时，电路中的电流；（3）电阻R2的阻值；（4）高温挡工作时的总电流。

5．小明家中有一个标有“220V，2200W”的即热式水龙头，其电热丝电阻为R0，他发现冬天使用时水温较低，春秋两季水温较高，于是他增加两个相同的发热电阻R改装了电路，如图所示，开关S1可以同时与a、b相连，或只与c相连。

电能表的发展
从20世纪90年代初，电子式电能表从出现到目前海内外大面积的使用说明 电子式电能表已逐步被用户接受，无论从质量上还是技术上已走向成熟。电 子式电能表的种类繁多，包括普通电子式电能表，带各种通信接口、预付费、 多费率和多功能的单、三相电能表。普通电子式电能表是指仅仅具有计量功 能的电能表，显示方式主要有机械计度器、数码管和液晶三种方式。从发展 趋势看，由于机械计度器在抗强磁方面存在缺陷，因此在防窃电方面，数码 管和液晶两种显示方式将会有更大的市场空间，但成本较高，目前国内部分 省市已开始推广使用，国外也有较大需求。防窃电式电能表主要是指电流反 接、负载接地等情况下能正常计量。
模块合理设计排板制作以达到 客户的要求。
射频通 时钟模块 485通讯 讯模块
模块
载波 通讯 模块
计量模块
停电 抄表 模块
红外通 讯模块
预付费 模块
……
电能表常用知识分析课件
下面我们讨论电能表 用运的一些电路及功能 和常用元件的工作原理和特性
电能表常用知识分析课件
单相正弦交流电
电流表达式I=Imsin(ωt+ψ)
uc
0
π
2π ωt
ua
120 . 120.
120.
ub
uc
电能表常用知识分析课件
预付费电能表工作原理
液晶显示器
IC卡 接口
窃电信号
蜂鸣器 FP PC5/EV0
PA0，1 MCU
M68HC05L5
SPI
PB6
PC3 PD5，6
非易失储存器
p
电能计量芯片 BL0932
校验脉冲
超负荷控制
220V 进线
u
1：1

2016年10月18日wu的初中物理组卷一．选择题（共1小题）1．如图所示为某电子式电能表表盘（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了300次，该用电器可能是（）A．台灯 B．冰箱 C．电饭锅D．电脑二．填空题（共8小题）2．电子式电能表表盘上标有“3000imp/kW•h”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是kW•h，该用电器的功率是W．3．小华家电路中的电子式单相电能表上标有“220V 10A”、“3000imp/kW•h”，则该电路最多允许kW的用电器同时工作．若只让“PZ220﹣100”的灯泡单独工作，观察到表盘上的指示灯在6min内闪烁了27次，该段时间内小华家电路的电压220V（选填“大于”、“小于”或“等于”）．4．电冰箱是间断式工作的（即工作一段时间停止一段时间，再工作再停止，如此循环）．某电冰箱铭牌有关参数如表所示．在家庭电路中只有电冰箱在标定耗电量下工作时，一天实际工作h；若电冰箱每次从启动到停止工作的时间都为12min，每消耗1kW•h电能，电能表转盘转1500转，则该电冰箱每天启动次，每工作一次电能表转盘转转．从表中提供的数据可以推算出该电冰箱正常工作一个月（按30天计算）耗电度．若该电冰箱每工作一次后的间歇时间都相等，那么它的间歇时间的可能值是min．（填整数位）容积（L）175功率（W）150耗电量（kW•h/24h）O.96额定电压（V）2205．小明家的电能表如图甲所示，当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该电灯的电功率为W．小明某次外出前观察电能表示数如图甲所示，回家后发现家中唯一用电器一盏“220V 25W”的灯忘了关，立即观察电能表示数如图乙所示，根据以上数据可得小明这次出门小时．6．小明家中的电能表如图所示，他家中的用电器总功率不能超过W；当小明家只有一个用电器工作时，3min内转盘正好转过6圈，则该用电器的功率是W．7．学校实践活动小组的同学想检测一块电能表是否准确，电能表表盘如图所示．接入电路中的用电器功率为500W，甲同学打算让用电器连续工作5h，通过计算可知，5h后电能表示数应为；而乙同学认为甲同学用的时间太长，于是他用3min测出表盘转过80转，请你根据以上信息判断，乙同学实验结束时电能表示数与上面的计算结果相比较，应该是．（填“偏大”“偏小”或“相等”）8．小勇同学家的电能表上标有“600r/kW•h”字样，一天，小勇同学只将一个家用电器接入家庭电路中，发现电能表在1min内转了10圈，则该家用电器的功率是W．若每天少用该用电器0.5h，一个月（按30天算）他家可节约电能kW•h．9．小华将标有“220V 3A”的用电器单独接家庭电路中，正常工作10min后，电能表的转盘正好转了110r，则用电器在上述时间内消耗的电能为kW•h，该电能表每千瓦时的实际转数应是r．三．解答题（共5小题）10．如图是某用户家的电能表，该用户同时使用的用电器总功率不能超过W．当关闭其他用电器，只让电磁炉工作，电能表的转盘在1min内转了40转，该电磁炉这段时间消耗的电能是kW•h，它的实际功率为W．11．周末，小华在爸爸的帮助下利用图示的电能表测量电热水壶的实际功率，已知电热水壶的铭牌为“220V 800W”（已知电阻不变）．（1）根据表盘示意图，可知小华家累计用电为kW•h；（2）小华在家中测量电热水壶的实际功率时，首先进行的操作是，将电热水壶接入家庭电路中并工作，观察到电能表的指示灯在1min内闪烁20次，则电热水壶实际功率是W，这表明电热水壶的实际工作电压（选填“大于”“小于”或“等于”）额定电压．12．彭水供电公司从2012年开始启用电子式电能表，某同学发现这种电能表没有了转盘，但有红色指示灯不断闪烁．他家的电子式电能表上个月月初、月末的表盘如图所示．表盘上标有“220V 20A 50Hz”和“1600imp/kw•h”，其中“1600imp/kw•h”表示每用电1kw•h指示灯闪烁1600次．根据表盘上的信息，回答下列问题：（1）该同学家上个月共用电多少kw•h？（2）该同学家同时使用的用电器总功率不得超过多少？（3）若只让一个标有“220V 484W”的电热器工作3min，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大？（设电热器的电阻不变）13．某同学家的电子式电能表上个月月初、月末的表盘如图所示．表盘上“1600imp/kW•h”表示每用电1kW•h指示灯闪烁1600次．根据表盘上的信息，回答下列问题：（1）该同学家上个月共用电多少kW•h？（2）该同学家同时使用的用电器总功率不得超过多少？（3）若只让一个标有“220V 484W”的电热器工作3min，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大？（设电热器的电阻不变）14．小明学习了电能表知识后，将家中标有“220V 1200W”的电暖气单独连接在电路中，发现电能表（如图所示）上的铝盘121s内转了100转，电暖气消耗了J的电能，小明家的实际电压为V．（电暖气电阻丝的阻值不变）2016年10月18日wu的初中物理组卷参考答案一．选择题（共1小题）1．C；二．填空题（共8小题）2．0.1；200；3．2.2；小于；4．6.4；32；45；28.8；32；5．40；400；6．4400；200；7．07627；偏大；8．1000；15；9．0.11；1000；三．解答题（共5小题）10．4400；0.02；1200；11．958.0；关闭家中其它用电器，只让电热水壶通电工作；750；小于；12．；13．；14．1.2×105；200；。

3、停电显示：电表停电后能够显示电量和相关信息（如时间、表号等）。
第20页/共26页
电能表主要功能
4、停送电控制：需要注意的是通断电的状态检测一般是对继电器输出端的 电压状态进行检测，以便检测出断电后人为短路的行为。
5、负荷控制：可设置电表的最大用电负荷，如果超过规定负荷电表 可以 控制断电，并记录此次事件。
6、用户权限：三级密码管理。一级：超级用户（用户名、口令可更改，便 于厂家向供电部门移交），可进行授权二级用户、所有功能设置；二级： 设置用户，由超级用户授权（分配用户名及初始口令），可进行所有授 权功能的设置、电能表抄读；三级：根据用户不同要求设置权限。
7、费率：主要对于多费率电能表，一般至少能设置4个费率，8个时段，具 有备用时段表
第4页/共26页
公司简电介能表组成
电源模块
计量模块
显示模块
存储模块 通讯模块
主控MCU
时钟模块
断送电模 块
第5页/共26页
电源模块
作用： 给电表提供工作电源。 线性电源 优点：纹波小，调整率好，对外干扰小 缺点：体积大，效率较低。
开关电源： 优点：体积小，效率高。 缺点：对周围干扰强。
第6页/共26页
计量模块
2）电压互感器：
第17页/共26页
计量模块
校表方式：
1）硬件校表：一般采用电阻网络衰减的方法。
第18页/共26页
计量模块
2）软件校表 通过读取基表误差，利用计算 公式算出校表数据，写入计量 芯片。
第19页/共26页
电能表主要功能
普通单相电能表： 1、电能计量：主要是正相有功+|反向有功| 2、电量冻结：
目录
电能表简介 电能表分类 基本概念 电能表组成 电能表各模块讲解 电能表主要功能 低压集抄系统介绍

专题七电能表专项考点：知道电能表是测量电能的仪器，会读数。

了解各参数意义。

1．小华家本月末电子式电能表示数如图所示，上月末记录的示数为4598.8kW•h，这个月他家用电kW•h．电子式电子表表盘上标有“3000imp/kW•h”字样（“3000imp/kW•h”指接在这个电能表上的用电器消耗1kW•h的电能，电能表上的指示灯闪烁3000次），当小华家断开其他用电器只让一个电吹风正常工作时，3min电能表的指示灯闪烁了180次，则该电吹风的额定功率为W。

2．如图所示，小红家电能表的示数是kW•h．在单独接入某用电器工作一段时间内，消耗了0.1度的电能，该过程中电能表转盘转过转。

她家同时工作的用电器总功率不能超过W。

3．一天小明家中的IC卡电能表上的金额用完了，电能表便切断了电路。

小明的父亲将存有300元的IC卡插入电能表，电路又接通了，此时电能表的示数为，小明家所在地每度电的电费是0.6元，300元电费可用电kW•h．防止电能表再次切断电路，小明家应在电能表的示数为前IC卡电能表充值。

4．电子式电能表表盘上标有“3000imp/（kW•h）”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是kW•h，合J，该用电器的功率是W。

5．如图所示是小明家的电能表。

如果家中只接入一个“220V 1500W”的电水壶，当电水壶正常工作min的时间后，电能表的转盘转30转。

6、电暖器的额定功率是1500W，小明关闭其他用电器只让电暖器工作，经过观察发现电暖器正常工作5min时电能表的铝盘转250转，试判断该电能的参数为多少 r/kW.h。

答案：1、186.5；1200；2．362.6；60；4400；3．500；10180；4．0.1；3.6×105；200；5．0.4；6. 2000。
