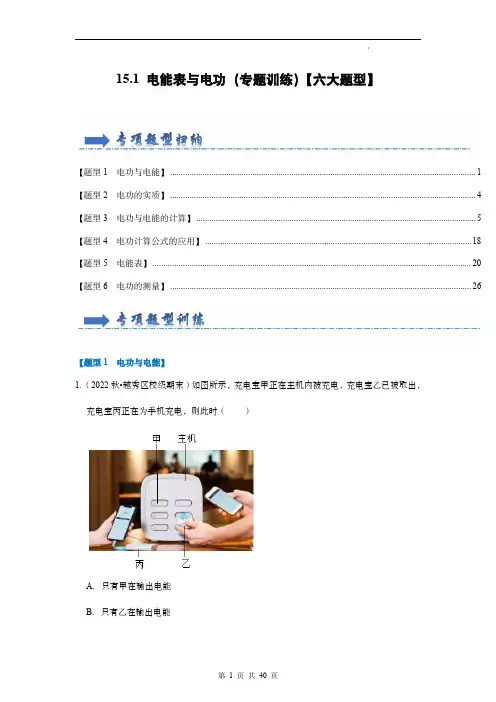

15.1电能表与电功（专题训练）【六大题型】【题型1电功与电能】 (1)【题型2电功的实质】 (4)【题型3电功与电能的计算】 (5)【题型4电功计算公式的应用】 (18)【题型5电能表】 (20)【题型6电功的测量】 (26)【题型1电功与电能】1．（2022秋•越秀区校级期末）如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出，充电宝丙正在为手机充电，则此时（）A．只有甲在输出电能B．只有乙在输出电能C．只有丙在输出电能D．甲、乙、丙都在输出电能【答案】C【分析】充电宝给用电器充电时，充电宝相当于电源；充电宝充电时，充电宝相当于用电器。

【解答】解：根据题意可知，充电宝甲正在主机内被充电，因此充电宝相当于用电器，即充电宝甲正在消耗电能，并将电能以化学能的形式储存起来；充电宝乙已被取出，则充电宝乙既不是用电器也不是电源；充电宝丙正在为手机充电，则充电宝丙相当于电源，将电能转化为了其它形式能，即充电宝丙正在输出电能。

故选：C。

2．（2023•涟源市一模）下列说法正确的是（）A．教室内空间高度约为3dmB．涟源夏天的最高气温约为98℃C．中学生的质量约45kgD．1度＝3.6×103kW•h【答案】C【分析】（1）教室内空间高度约为3m。

（2）夏天的最高温度约为40℃。

（3）中学生的质量约为45kg。

（4）电能的常用单位是度，1度＝1kW•h＝3.6×106J。

【解答】解：A、教室空间的高度约为一个中学生身高的两倍，大约是3m以上，故A错误；B、涟源夏天的最高气温不可能达到98℃，约为40℃左右，故B错误；C、中学生的质量约为45kg左右，故C正确；D、电能的常用单位是度，1度＝1kW•h＝3.6×106J，故D错误。

故选：C。

3．（2021秋•通州区期末）（多选）甲灯标有“12V，30W”字样，乙灯标有“24V，60W”字样，若两灯的灯丝电阻不变，比较甲、乙两灯，下列说法正确的是（）A．电流通过甲灯做的功一定比通过乙灯做的功少B．两灯正常工作且消耗相同的电能，则甲灯工作的时间一定比乙灯长C．将两灯串联接入电压为24V的电路中，甲灯可能正常发光D．将两灯并联接入电压为12V的电路中，甲灯消耗电能比乙灯快【答案】BD【分析】A、由W＝Pt可知，电流做功与灯的实际功率和做功时间有关，据此通过比较两灯的实际功率、做功时间关系，得出答案；B、由W＝Pt可知，做功时间与灯的实际功率和电流做功（消耗的电能）有关，据此通过比较两灯的做功时间关系，得出答案；C、利用P＝得出甲、乙的电阻，将两灯串联接入电压为24V的电路中，利用欧姆定律求总电流，进而求出甲灯两端的电压，与其额定电压比较得出答案；D、将两灯并联接入电压为12V的电路中，甲灯正常发光，实际功率为30W；乙灯的实际电压小于额定电压，计算出乙灯的实际功率，继而得出此时甲、乙灯的实际功率关系，得出答案。

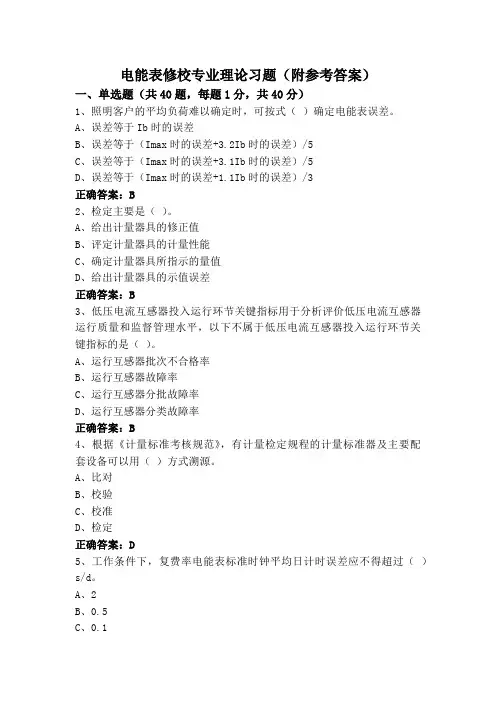

电能表修校专业理论习题（附参考答案）一、单选题（共40题，每题1分，共40分）1、照明客户的平均负荷难以确定时，可按式（）确定电能表误差。

A、误差等于Ib时的误差B、误差等于（Imax时的误差+3.2Ib时的误差）/5C、误差等于（Imax时的误差+3.1Ib时的误差）/5D、误差等于（Imax时的误差+1.1Ib时的误差）/3正确答案：B2、检定主要是（）。

A、给出计量器具的修正值B、评定计量器具的计量性能C、确定计量器具所指示的量值D、给出计量器具的示值误差正确答案：B3、低压电流互感器投入运行环节关键指标用于分析评价低压电流互感器运行质量和监督管理水平，以下不属于低压电流互感器投入运行环节关键指标的是（）。

A、运行互感器批次不合格率B、运行互感器故障率C、运行互感器分批故障率D、运行互感器分类故障率正确答案：B4、根据《计量标准考核规范》，有计量检定规程的计量标准器及主要配套设备可以用（）方式溯源。

A、比对B、校验C、校准D、检定正确答案：D5、工作条件下，复费率电能表标准时钟平均日计时误差应不得超过（）s/d。

A、2B、0.5C、0.1D、1正确答案：B6、将一根导线均匀拉长为原长度的3倍,则阻值为原来的（）倍。

A、9B、1/9C、3D、1/3正确答案：A7、计量标准在有效期内，扩大了测量范围而没有改变准确度等级，则应（）。

A、重新申请考核B、办理变更手续C、申请计量标准复查D、报主持考核的部门审核批准正确答案：C8、安装在用户处的35kV以上计费用电压互感器二次回路，应（）。

A、装设隔离开关辅助融点B、不装设隔离开关辅助融点，但可装设熔断器C、装设隔离开关辅助融点和熔断器D、不装设隔离开关辅助融点和熔断器正确答案：B9、为及时掌握标准电能表．电能表及互感器检定装置的误差变化情况，电能计量所（室）应至少每（）进行误差比对一次，发现问题及时处理。

A、六个月B、三个月C、1年D、2年正确答案：A10、直接用三相四线有功表，仅改变内部接线来测量三相电路的无功电能时，电能表计度器的示数应除以（）。

kW
•h。若将某用电器单独接在该电能表上正常工作 3min，电能表指示灯闪烁了 32 次，该用
3
学海无 涯
电器在上述时间内消耗的电能为 kW•h，它的实际电功率是 W。
3、（2019·葫芦岛）如图是小雪家月初和月末电能表的示数，这个月消耗的电能是
度。
她家正工作的用电器总功率为 3200W，
(选填“能”或“不能”)将额定功率为 1500W
参数的认识、计量电能原理、利用电能表计算用电器的电功率等，主要以选择、填空、计算 题型出现。
二、典例精析
★考点一：电能表读数、电能的计量： ◆典例一：（2019·广东）如图所示，电能表的示数为
过 1800 圈，则此段时间内用了
度电。
kW•h，在某段时间内。转盘转
◆典例二：（2019·衡阳）小明家上次査看电能表示数 读数如图所示，则下列说法正确的是（ ）
1 求电炖锅在高温挡正常工作时的电流（计算结果保留一位小数）； 2在用电高峰期，关掉家里的其他用电器，只让处于中温挡状态的电炖锅工作，观察到 标 有“1800r/（kW•h）”的电能表转盘在 121s 内转了 20 圈，求此时的实际电压；
3 电炖锅正常工作时，用低温挡和高温挡分别给质量相同的冷水加热，待水温达到 50℃ 时开始计时，绘制的水温随时间变化的图象如图乙所示。结合所给信息，通过计算，分析比 较用高温挡还是用低温挡更节能。 9、（2019·黄石）一般热水器由加热系统、测温系统和控水系统组成。某台电热水器铭牌部 分信息已经模糊，如图 a 所示，其测温系统可以简化为如图 b 所示的电路，电源为 9V 恒定 电源，R1 为 4Ω定值电阻，R2 为热敏电阻，其阻值随温度变化的关系如图c 所示。
Wn
160imp =0.1kW h 3.6105J ；电热水器的实际电功率

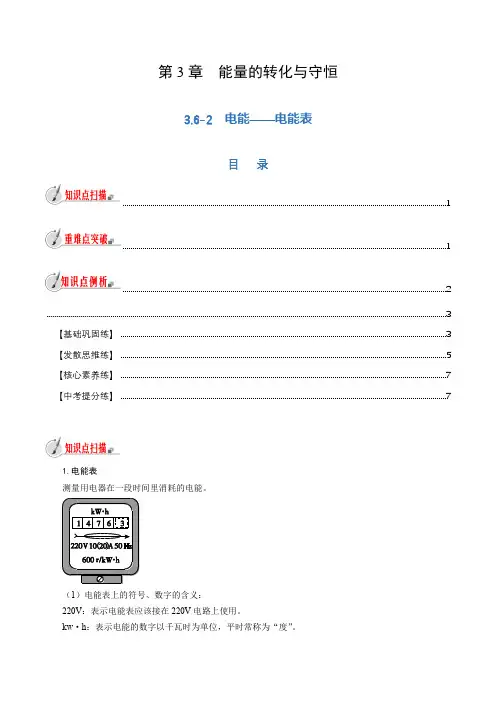

第3章能量的转化与守恒3.6-2电能——电能表目录 (1) (1) (2) (3)【基础巩固练】 (3)【发散思维练】 (5)【核心素养练】 (7)【中考提分练】 (7)1.电能表测量用电器在一段时间里消耗的电能。

（1）电能表上的符号、数字的含义：220V：表示电能表应该接在220V电路上使用。

kw·h：表示电能的数字以千瓦时为单位，平时常称为“度”。

“50 Hz”表示该电能表在频率为50 Hz的交流电路中使用。

600r/(kW·h)：表示每消耗1度电，电能表的转盘转过600转。

10(20)A：表示电能表的额定电流为10A，在短时间内使用时电流可允许大一些，但不能超过20A。

②读数方法：某段时间电能表的计数器上前后两次读数之差，就是这段时间内用电的度数。

【注意】常见电能表有感应式电能表和电子式电能表，一般会通过转盘在1 min内转动的圈数或指示灯在1 min内闪烁的次数来计算用电器在一段时间内消耗的电能。

2.电能表的计算电能表上标有千瓦时的转数。

如：“600r/(kW·h)”表示每消耗1度电，电能表上的转盘转过600转。

根据这个数据可进行如下计算：计算某个时间内消耗的电能：电能表上的转盘每转一转消耗的电能为1600kW·h，若家庭电路中某一用电器单独工作时，3min内电能表上的转盘转过15r，那么，用电器在这段时间内消耗的电能为1 600kW·h×15=0.025kW·h。

巧用电能表测算用电器的功率当某用电器的功率未知时，可以关掉其他用电器，单独使用这一个用电器，记录通电时间t和电能表上的转盘转过的转数n，然后求出电功率。

测量步骤如下：①将其他用电器关闭，只让待测用电器工作。

②用秒表或手表记下电能表转盘转过一定转数n时所用的时间t。

(转盘边缘有个红点)③根据电能表上标出的“千瓦时的转数”，计算出用电器在时间t内消耗的电能W。

④根据公式P=W/t计算出电功率。

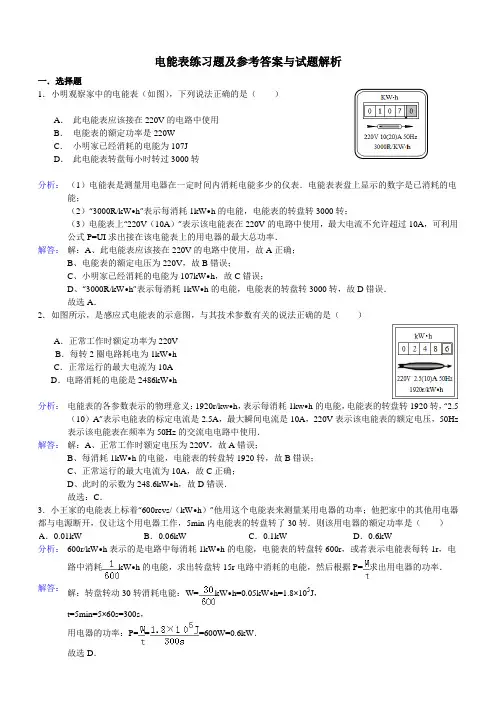

电能表练习题及参考答案与试题解析一．选择题1．小明观察家中的电能表（如图），下列说法正确的是（）A．此电能表应该接在220V的电路中使用B．电能表的额定功率是220WC．小明家已经消耗的电能为107JD．此电能表转盘每小时转过3000转A．正常工作时额定功率为220VB．每转2圈电路耗电为1kW•hC．正常运行的最大电流为10AD．电路消耗的电能是2486kW•h路中消耗kW P=kW=4．某同学家的电子式电能表上个月月初、月末的表盘如图所示，下列说法正确的是（）5．小张出差时恰逢抄表日，他家电能表示数为，出差返回时发现家中有一盏60W台灯亮着，检查其他电器都已切断电源，再查看电能表的示数为，则小张出差时间长达（）t=P=t===240h=240×天6．某用户的电能表在3月底抄表时的示数为，到4月底抄表时的示数为，则该用户4月份用电为（）A．352.9KW•h B．268.7KW•h C．84.2KW•h D．84.2J分析：电能表是用来测量电功的仪表，在对电能表进行读数时应注意一下三个问题：（1）月末的减去月初的示数．（2）最后一位是小数．（3）电功的单位是度或千瓦•时解答解：用户4月底抄表时的示数为：352.9度；3月底抄表时的示数为：268.7度；该用户4月份用电为：84.2度．故选C．7．从如图所示的电能表中，可以获得的正确信息是（）A．电能表的读数为3672kW•hB．电能表转盘转过2500转消耗电功率1kWC．用电器正常工作时的总功率不得超过2200WD．用电器正常工作时的总功率不得超过4400W计算出每消耗，∴==2000r/kwA．电能表的额定功率为2500WB．电能表的标定电流为5AC．拍照片时，小明家已消耗的电能为9316KW•hD．拍照片时，小明家已消耗的电能为931.6J确的是（）台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表P=kw==1.2kw=1200W==1617．一天，小红看她家电能表的表盘如图所示，此时电能表的读数是314.5kW•h；该电能表的表盘每转300转，说明小红家的用电器消耗了0.5kW•h的电能．kW．如图所示是家庭电子式电能表的表盘，其示数是318.6KW耗1kW•h的电能，指示灯闪烁3200次，若家庭电路中只有一台电热水器在工作，该电能表的指示灯在4min 内闪烁320次，则该热水器的实际功率是1500W．P=W=P==作，测出电能表的转盘在1min转了15转，则电饭锅在这段时间内消耗的电能为 3.6×104J，电饭锅的实际功率为600W．P=kWP==20．小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为150kW•h，小明通过查阅资料了解到，电能表上的电流规格“10（40）A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“（40）A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过2200W．21．小丽使用如图所示的电能表时，观察到表盘上标有很多参数，从中可以知道这个仪器应在电压为220V 的电路中使用．．电能表表盘如图所示，家庭电路中用电器总功率是1100W电器连续工作5h，通过计算可知，5h后电能表示数应为07627．23．如图所示是小明家的电能表，安装时的示数为零，到目前为止，小明家已消耗123.4kW•h的电能．小明断开其它用电器，只将“220V 1000W”的电炉接入电路，测得2min内电能表转盘转过100转，电炉的实际功率为1000W，此时电炉两端的实际电压等于（大于/等于/小于）220V．P=W=h=P==电器单独接在该电能表上正常工作1h，电能表指示灯闪烁了320次，该用电器在上述时间内消耗的电能为0.1次，电路中消耗P=R=W=P==可得，用电器正常工作的电阻：R==484计算，他家本月应缴纳电费106元，若电能表在10min内转了400转，则接在该电能表上的用电器总功率为1200W．P=W=P==明用一电热壶单独工作烧开水，观察到10min后水烧开，电能表指示灯闪了1200次，则此电热壶的额定功率约P==kWh=×kW能表在1min内转了10圈，则该家用电器的功率是1000W．若每天少用该用电器0.5h，一个月（按30天算）进行解答．W=kWt=1min==28．电能表是用来测量电路消耗电能的仪表．小红家的电能表9月底的示数为，108表的示数将由变为该电路中用电器的电功率为720W．可求该用电器的电功率．转消耗的电能为kwP==0.72kW=720W30．电能表是测量﹣﹣的仪表，如图所示是电能表的表盘，你从盘面上能直接获得哪些物理信息？（1）电能表应该在220V的电路中使用；（2）电能表的标定电流为10A．。

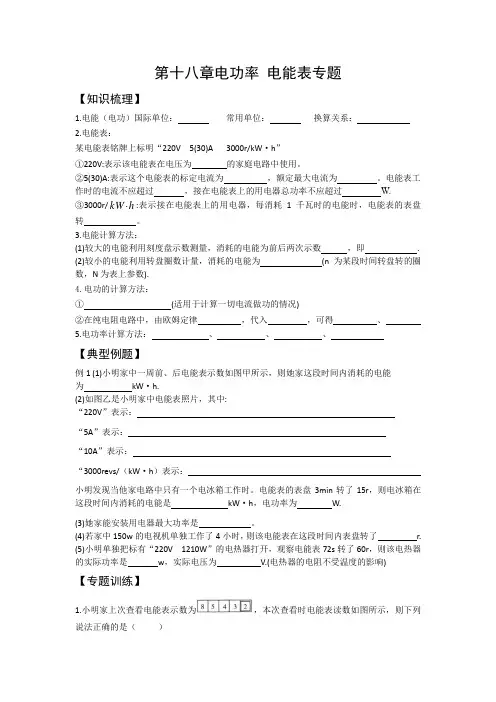

第十八章电功率电能表专题【知识梳理】1.电能（电功）国际单位：常用单位：换算关系：2.电能表：某电能表铭牌上标明“220V 5(30)A 3000r/kW·h”①220V:表示该电能表在电压为的家庭电路中使用。

②5(30)A:表示这个电能表的标定电流为，额定最大电流为。

电能表工作时的电流不应超过，接在电能表上的用电器总功率不应超过W.kW :表示接在电能表上的用电器，每消耗1千瓦时的电能时，电能表的表盘③3000r/h转。

3.电能计算方法：(1)较大的电能利用刻度盘示数测量，消耗的电能为前后两次示数，即.(2)较小的电能利用转盘圈数计量，消耗的电能为(n为某段时间转盘转的圈数，N为表上参数).4.电功的计算方法：①(适用于计算一切电流做功的情况)②在纯电阻电路中，由欧姆定律，代入，可得、5.电功率计算方法：、、、【典型例题】例1 (1)小明家中一周前、后电能表示数如图甲所示，则她家这段时间内消耗的电能为kW·h.(2)如图乙是小明家中电能表照片，其中:“220V”表示：“5A”表示：“10A”表示：“3000revs/（kW·h）表示：小明发现当他家电路中只有一个电冰箱工作时。

电能表的表盘3min转了15r，则电冰箱在这段时间内消耗的电能是kW·h，电功率为W.(3)她家能安装用电器最大功率是。

(4)若家中150w的电视机单独工作了4小时，则该电能表在这段时间内表盘转了r.(5)小明单独把标有“220V 1210W”的电热器打开，观察电能表72s转了60r，则该电热器的实际功率是w，实际电压为V.(电热器的电阻不受温度的影响)【专题训练】1.小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（）A.他家这段间内消耗的能为903kW·h功率的仪表C.若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了60转D.电能表上的“220V”表示这个电能表应该在220V的电路中使用2.电能表的表盘如图所示，关于电能表下列说法正确的是（）A.“50Hz”是说这个电能表在50Hz的交流电路中使用B.“10(20)A”是说这个电能表的额定最大电流是10AC.将某用电器单独接入电能表时，电能表的转盘2min转了1200r，则消耗电能的电功率为1kWD.“600r/(kW·h)”是表示电能表上的转盘转过1r消耗的电能是600kW·h3.如图分别是小明家上月初和月末的电能表的表盘，表盘上"1600imp/kW·h)"表示每消耗的1kW·h电能，指示灯闪烁1600次，下列选项正确的是（）A.指示灯闪烁越快，电能表所在电路消耗的电能越多W·hD.断开其他用电器，只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为600W4.如图所示是某同学家里用的电能表，下列说法正确的是（）A.“220V”表示电能表应该接在“0～220V”的电路中使用B.“10(20)A”说明电能表的标定电流为10AC.“600revs／(kW·h)”表示电能表每消耗1度电，表盘转过600转D.电能表上的数据显示该同学家这个月用电就是123．4度5.下图是小明家里用的电能表，电能表的部分参数及上月末的示数如图所示。

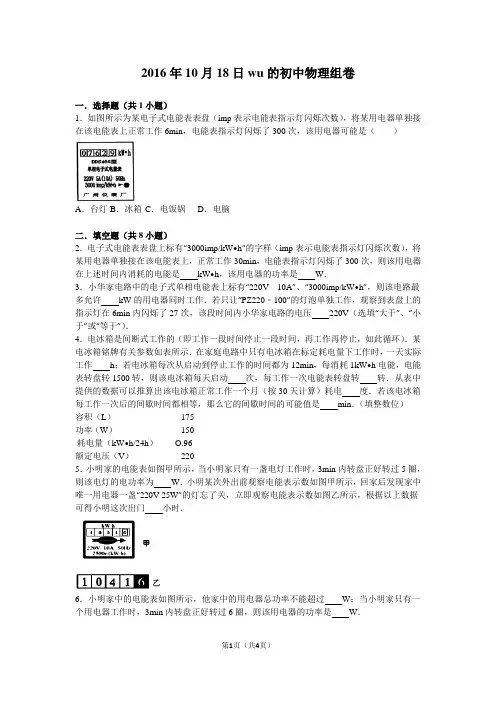

2016年10月18日wu的初中物理组卷一．选择题（共1小题）1．如图所示为某电子式电能表表盘（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了300次，该用电器可能是（）A．台灯 B．冰箱 C．电饭锅D．电脑二．填空题（共8小题）2．电子式电能表表盘上标有“3000imp/kW•h”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是kW•h，该用电器的功率是W．3．小华家电路中的电子式单相电能表上标有“220V 10A”、“3000imp/kW•h”，则该电路最多允许kW的用电器同时工作．若只让“PZ220﹣100”的灯泡单独工作，观察到表盘上的指示灯在6min内闪烁了27次，该段时间内小华家电路的电压220V（选填“大于”、“小于”或“等于”）．4．电冰箱是间断式工作的（即工作一段时间停止一段时间，再工作再停止，如此循环）．某电冰箱铭牌有关参数如表所示．在家庭电路中只有电冰箱在标定耗电量下工作时，一天实际工作h；若电冰箱每次从启动到停止工作的时间都为12min，每消耗1kW•h电能，电能表转盘转1500转，则该电冰箱每天启动次，每工作一次电能表转盘转转．从表中提供的数据可以推算出该电冰箱正常工作一个月（按30天计算）耗电度．若该电冰箱每工作一次后的间歇时间都相等，那么它的间歇时间的可能值是min．（填整数位）容积（L）175功率（W）150耗电量（kW•h/24h）O.96额定电压（V）2205．小明家的电能表如图甲所示，当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该电灯的电功率为W．小明某次外出前观察电能表示数如图甲所示，回家后发现家中唯一用电器一盏“220V 25W”的灯忘了关，立即观察电能表示数如图乙所示，根据以上数据可得小明这次出门小时．6．小明家中的电能表如图所示，他家中的用电器总功率不能超过W；当小明家只有一个用电器工作时，3min内转盘正好转过6圈，则该用电器的功率是W．7．学校实践活动小组的同学想检测一块电能表是否准确，电能表表盘如图所示．接入电路中的用电器功率为500W，甲同学打算让用电器连续工作5h，通过计算可知，5h后电能表示数应为；而乙同学认为甲同学用的时间太长，于是他用3min测出表盘转过80转，请你根据以上信息判断，乙同学实验结束时电能表示数与上面的计算结果相比较，应该是．（填“偏大”“偏小”或“相等”）8．小勇同学家的电能表上标有“600r/kW•h”字样，一天，小勇同学只将一个家用电器接入家庭电路中，发现电能表在1min内转了10圈，则该家用电器的功率是W．若每天少用该用电器0.5h，一个月（按30天算）他家可节约电能kW•h．9．小华将标有“220V 3A”的用电器单独接家庭电路中，正常工作10min后，电能表的转盘正好转了110r，则用电器在上述时间内消耗的电能为kW•h，该电能表每千瓦时的实际转数应是r．三．解答题（共5小题）10．如图是某用户家的电能表，该用户同时使用的用电器总功率不能超过W．当关闭其他用电器，只让电磁炉工作，电能表的转盘在1min内转了40转，该电磁炉这段时间消耗的电能是kW•h，它的实际功率为W．11．周末，小华在爸爸的帮助下利用图示的电能表测量电热水壶的实际功率，已知电热水壶的铭牌为“220V 800W”（已知电阻不变）．（1）根据表盘示意图，可知小华家累计用电为kW•h；（2）小华在家中测量电热水壶的实际功率时，首先进行的操作是，将电热水壶接入家庭电路中并工作，观察到电能表的指示灯在1min内闪烁20次，则电热水壶实际功率是W，这表明电热水壶的实际工作电压（选填“大于”“小于”或“等于”）额定电压．12．彭水供电公司从2012年开始启用电子式电能表，某同学发现这种电能表没有了转盘，但有红色指示灯不断闪烁．他家的电子式电能表上个月月初、月末的表盘如图所示．表盘上标有“220V 20A 50Hz”和“1600imp/kw•h”，其中“1600imp/kw•h”表示每用电1kw•h指示灯闪烁1600次．根据表盘上的信息，回答下列问题：（1）该同学家上个月共用电多少kw•h？（2）该同学家同时使用的用电器总功率不得超过多少？（3）若只让一个标有“220V 484W”的电热器工作3min，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大？（设电热器的电阻不变）13．某同学家的电子式电能表上个月月初、月末的表盘如图所示．表盘上“1600imp/kW•h”表示每用电1kW•h指示灯闪烁1600次．根据表盘上的信息，回答下列问题：（1）该同学家上个月共用电多少kW•h？（2）该同学家同时使用的用电器总功率不得超过多少？（3）若只让一个标有“220V 484W”的电热器工作3min，观察到电能表的指示灯闪烁了32次，则该同学家的实际电压是多大？（设电热器的电阻不变）14．小明学习了电能表知识后，将家中标有“220V 1200W”的电暖气单独连接在电路中，发现电能表（如图所示）上的铝盘121s内转了100转，电暖气消耗了J的电能，小明家的实际电压为V．（电暖气电阻丝的阻值不变）2016年10月18日wu的初中物理组卷参考答案一．选择题（共1小题）1．C；二．填空题（共8小题）2．0.1；200；3．2.2；小于；4．6.4；32；45；28.8；32；5．40；400；6．4400；200；7．07627；偏大；8．1000；15；9．0.11；1000；三．解答题（共5小题）10．4400；0.02；1200；11．958.0；关闭家中其它用电器，只让电热水壶通电工作；750；小于；12．；13．；14．1.2×105；200；。

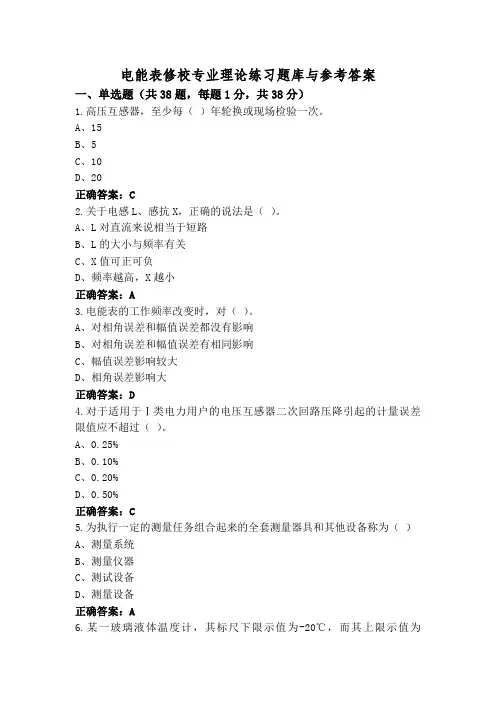

电能表修校专业理论练习题库与参考答案一、单选题（共38题，每题1分，共38分）1.高压互感器，至少每（）年轮换或现场检验一次。

A、15B、5C、10D、20正确答案：C2.关于电感L、感抗X，正确的说法是（）。

A、L对直流来说相当于短路B、L的大小与频率有关C、X值可正可负D、频率越高，X越小正确答案：A3.电能表的工作频率改变时，对（）。

A、对相角误差和幅值误差都没有影响B、对相角误差和幅值误差有相同影响C、幅值误差影响较大D、相角误差影响大正确答案：D4.对于适用于Ⅰ类电力用户的电压互感器二次回路压降引起的计量误差限值应不超过（）。

A、0.25%B、0.10%C、0.20%D、0.50%正确答案：C5.为执行一定的测量任务组合起来的全套测量器具和其他设备称为（）A、测量系统B、测量仪器C、测试设备D、测量设备正确答案：A6.某一玻璃液体温度计，其标尺下限示值为-20℃，而其上限示值为+80℃，则该温度计的上限与下限之差为该温度计的（）。

A、标称范围B、示值范围C、测量范围D、量程正确答案：D7.测量结果与被测量真值之间的差是（）。

A、测量误差B、偶然误差C、偏差D、系统误差正确答案：A8.为及时掌握标准电能表．电能表及互感器检定装置的误差变化情况，电能计量所（室）应至少每（）进行误差比对一次，发现问题及时处理。

A、1年B、三个月C、2年D、六个月正确答案：D9.n个测量结果最大值与最小值之差是（）A、极差B、残差C、比差D、方差正确答案：A10.当电压互感器一、二次绕组匝数增大时，其误差的变化是（）。

A、不变B、增大C、不定D、减小正确答案：B11.金属导体的电阻与导体（）有关。

A、截面积B、材料D、电阻率正确答案：D12.长途电力输送线，有时采用钢芯铝线，而不采用全铝线的原因，下列说法中正确的是（）。

A、避免集肤效应B、降低导线截面C、加强机械强度D、铝的电阻率比铜大正确答案：C13.在检定周期内，标准电压互感器的误差变化不得大于其误差限值的（）。

电能表将（ ）。
A.正确计量 B.少计电量 C.多计电量 D.不计电量。 正确答案：D ；； 4.感应式单相电能表的电流线圈不能接反，如接反，则电能表要倒走。（ ） 正确答案：正确；；
5.单相电能表接线时，相线与零线可对换接。（ ） 正确答案：错误；；（一火一地窃电）
6.单相电能表的电流线圈不能接反，如接反，则电能表要倒走。（ ） 正确答案：正确；；
D.慢走一半。
正确答案：C ；；
2.两元件三相有功电能表接线时不接（ ）。
A.A相电流
B.B相电流 C.C相电流 D.B相电压。
正确答案：B ；；
3.当三相三线有功电能表，二元件的接线分别为IaUcb和IcUab，负载为感 性，转盘（ ）。
A.正转 B.反转 C.不转 D.转向不定。
正确答案：C ；；
2.单相电能表常见错误接线
（2）中性线与相线反接
计量结果为P=UIcosφ，仍正 常转动，但用户容易利用“一 火一地”方式窃电（不通过电 能表的电流线圈，I=0），易触 电，且不安全。
单相电能表接线
2.单相电能表常见错误接线
（3）电源与负载线在电能 表端子接反（电流线圈 接反）
计量结果表达式为P=-UIcosφ， 后果是电流反相进表，电能表 倒走，读数可取反转读数的绝 对值，但有一定的误差。
P' UabIa cos(150 ) UcbIc cos(30 )
23. 经查,某10KV三相三线电能计算装置,电压
互感器一次侧中相断线。计收其电量 W=200kWh。假设用户平均功率因数角 Φ=20°,该用户实际用电量是<400.0>kWh。 （有小数的保留两位小数）
三相三线电能表接线
2.三相三线电能表接线检查 （1）b相电压法(将电能表b相电压断开）

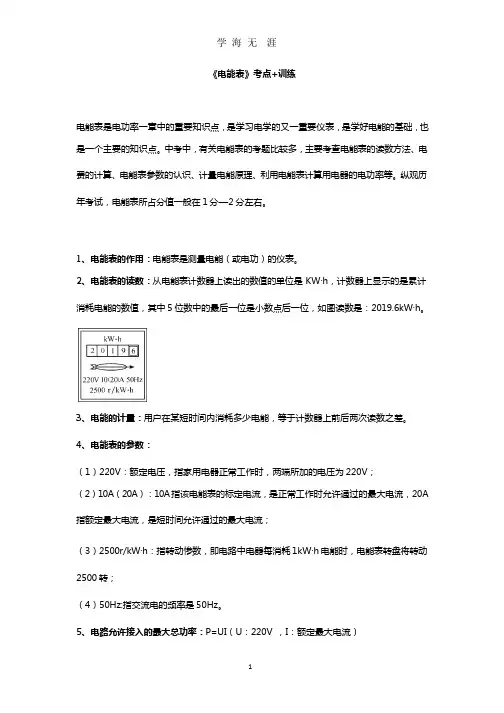

2020年中考物理《电能表》考点+训练-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN《电能表》考点+训练电能表是电功率一章中的重要知识点，是学习电学的又一重要仪表，是学好电能的基础，也是一个主要的知识点。

中考中，有关电能表的考题比较多，主要考查电能表的读数方法、电费的计算、电能表参数的认识、计量电能原理、利用电能表计算用电器的电功率等。

纵观历年考试，电能表所占分值一般在1分—2分左右。

1、电能表的作用：电能表是测量电能（或电功）的仪表。

2、电能表的读数：从电能表计数器上读出的数值的单位是KW·h，计数器上显示的是累计消耗电能的数值，其中5位数中的最后一位是小数点后一位，如图读数是：2019.6kW·h。

3、电能的计量：用户在某短时间内消耗多少电能，等于计数器上前后两次读数之差。

4、电能表的参数：（1）220V：额定电压，指家用电器正常工作时，两端所加的电压为220V；（2）10A（20A）：10A指该电能表的标定电流，是正常工作时允许通过的最大电流，20A 指额定最大电流，是短时间允许通过的最大电流；（3）2500r/kW·h：指转动惨数，即电路中电器每消耗1kW·h电能时，电能表转盘将转动2500转；（4）50Hz:指交流电的频率是50Hz。

5、电路允许接入的最大总功率：P=UI（U：220V ，I：额定最大电流）6、电能表转过的转数与消耗的电能之间的关系式：nWN（n：一定时间内转过的转数，N是转动参数）7、利用电能表计算电功率：用电器在t时间内单独工作，电能表转过了n转，则用电器的功率nPNt 。

一、中考题型分析中考中，有关电能表的考题比较多，主要考查电能表的读数方法、电费的计算、电能表参数的认识、计量电能原理、利用电能表计算用电器的电功率等，主要以选择、填空、计算题型出现。

二、典例精析★考点一：电能表读数、电能的计量：◆典例一：（2019·广东）如图所示，电能表的示数为kW•h，在某段时间内。

【全国通⽤】2018届中考物理：电能表的读数及使⽤专项练习（含答案）电能表的读数及使⽤⼀、单选题(本⼤题共5⼩题，共10.0分)1. ⼩刚家电能表如图所⽰，他让家中⼀个⽤电器单独⼯作了2分钟，发现电能表的转盘刚好转过5圈．⼩刚家正在使⽤的可能是下列⽤电器中的（）A. 空调B. 台灯C. ⼿机充电器D. 台式计算机2. 下列说法中正确的是（）A. 电流做多少功，就有多少电能转变成其它形式的能B. ⽤电器的电功率越⼤，电流所做的功就越多C. 家庭⾥有两个不同的⽤电器，⽤电时间长的电流所做的功⼀定较多D. 电能表是测量电功率的仪器3. ⼩明家的电能表⽉初的数字是，⽉末表盘的⽰数如图所⽰．若按0.5元/kW?h的标准收费，他家本⽉应缴纳电费元．若此电能表的转盘在l0min内转过400r，则接在该电能表上的⽤电器总功率为W．（）A. 420元，1200WB. 42元，1000WC. 4.2元，1200WD. 42元1200W4. ⼩龙家上⽉初电能表⽰数为，电能表的部分参数及上⽉末的⽰数如图所⽰，表盘上“3200imp/（kW?h）”表⽰每消耗1kW?h的电能，指⽰灯闪烁3200次，下列选项正确的是（）A. ⼩龙家上⽉消耗的电能为320kW?hB. ⼩龙家同时使⽤的⽤电器总功率不可超过2200WC. 指⽰灯闪烁的次数越多，电能表所在电路接⼊的⽤电器总功率越⼤D. 断开其它⽤电器，只让阻值是100Ω的电热棒单独⼯作3min，指⽰灯闪烁64次，此时⼩龙家的实际电压是200V5. 如图所⽰的电能表表盘上，可以获得的正确信息是（）A. 电能表的读数为4805kW?hB. 电能表转盘转过3000转，电能表消耗电能1k W?hC. ⽤电器正常⼯作时的总功率不得超过4400W D. ⽤电器正常⼯作时的总功率不得超过2200W⼆、填空题(本⼤题共23⼩题，共46.0分)6. 某家庭电能表如图所⽰，若该家庭单独让空调⼯作，测得2min内电能表转盘转了120转，则空调的电功率是______W。

电能表练习题1.某家庭用的一只电能表的盘面上标着1200r/kwh，用它来测定一个电饭锅的功率时，在6min内，电能表上的小铝盘转动了120转，则这个电饭锅消耗了___________ KW·h的电能，它的电功率是_________ W。

2.标有“6V 3W”的小灯泡与10Ω定值电阻串联，当小灯泡正常工作时，通过灯泡的电流为________A,灯泡正常发光时的电阻为__________Ω，此时定值电阻的功率为________W。

3.家里的电风扇、电视机是________联的，正常工作电压是______V。

某同学想利用家里的电能表测量一下家里电风扇的实际功率，于是他关闭了家里其他用电器，只让电风扇单独工作，测得家里电能表的转盘10min转了10r，则该电风扇的实际功率为________W。

4. 标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串连接入电路中．L1灯丝的阻值是______Ω，通过两灯的电流之比是__________，两灯在相同时间内消耗的电能之比为________．（不考虑温度对灯丝电阻的）5.标有“220 V 100 W”的灯泡，正常发光1 min产生___________J的热量，1度电可供它正常工作_________h。

6.甲灯标有“6V 6W”，乙灯标有“6V 3W”，将甲、乙两灯串联接入电路中，为了使两灯均不损坏，则允许通过的最大电流为____A，此时____(填“甲”或“乙”)灯更亮些。

7.一个教室有6盏标有“220V 60W”的日光灯，这些灯是采用_____联方式连接的，若这些灯每天均正常工作3小时，则每天共消耗电能______________kW·h。

8.如图所示是一台电冰箱的铭牌．“耗电量0.50 kW·h／24 h”表示该冰箱正常使用24 h消耗的电能为0.5 kW·h．若按照额定功率70 W和工作24 h计算，则消耗的电能是_______kW·h，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有_____________________的特点而造成的。

2015年02月06日gxh电能表的初中物理组卷一．选择题（共7小题）新疆）小雷家电能表上月底的示数为，本月底的示数如图所示，她家本月消2015年02月06日gxh电能表的初中物理组卷参考答案与试题解析一．选择题（共7小题）1．（2014•淮安）如图所示，是感应式电能表的示意图，与其技术参数有关的说法正确的是（）2．（2014•锦江区模拟）某同学家的电子式电能表上个月月初、月末的表盘如图所示，下列说法正确的是（）4．（2014•盘锦模拟）如图是单相电子电能表，关于它的技术参数和作用，下列叙述中正确的是（）5．（2012•辽阳）如图所示是小明家的电能表表盘，下列说法正确的是（）6．（2012•福州质检）如图所示是小明家的电能表，从中可获取的正确信息是（），电路中消耗kW7．（2011•滨海新区一模）小英同学在门外走廊拍了一张自家电能表的照片，如图所示．她仔细观察照片后得到下列结论，你认为正确的是（）二．解答题（共8小题）8．如图甲电路所示，电源电压为9V且保持不变，小灯泡标有“6V 6W”的字样，通过小灯泡的电流随其两端电压的变化曲线如图乙所示．求：（1）小灯炮正常发光时电阻为多少欧？（2）当电流表的示数为0.5A时，小灯泡的电功率为多少瓦？（3）当电压表的示数为3V时，整个电路10s内消耗的电能是多少焦？=69．（2015•长宁区一模）为了测量一只旧电热器的电功率，小明把家里所有用电器关掉后，记录电能表的示数如图（甲）所受；然后只让该电热器工作，15分钟后再观察电能表示数如图（乙）所示．求该电热器工作时的：①电功率P．②通过的电流I．P==I=≈10．（2014•赤峰）如图所示，是小琪同学家电能表，表盘示数是上月末电能表读数，若本月使用电费55元（0.4元/kW•h），则本月抄表时示数为169.1kW•h．从电能表上看出，小琪家接入用电器的电功率最多允许达到2200 W．）本月使用度数为=137.5kW11．（2014•新疆）小雷家电能表上月底的示数为，本月底的示数如图所示，她家本月消耗电能为80kW•h．该电能表的转盘转过1500转时，消耗的电能为0.5kW•h．电路中消耗×12．（2014•广西）如图的电能表应该在220V的电路中使用：图中电能表的示数为2014.6kW•h．13．（2014•哈尔滨）电能表是用来测量电功的仪表，荣荣家的电能表的表盘如图所示，她想知道电能表是否准确，于是将一只标有“220V 60W”的白炽灯单独接入电路，此时灯泡正常发光，检测中发现2min电能表的转盘转了7转，由此判断转盘转速偏快．W=14．（2014•常州）小明探究家中一台即热式电热水器的实际功率．他让家中其他用电器都停止工作，只接通电热水器，观察到家中电子式电能表的指示灯在1min内闪烁了320次，该电能表的技术参数如图所示．问：（1）这台电热水器的实际功率多大？（2）观察铭牌，发现该热水器的实际功率小于其额定功率，造成这一结果的原因可能是实际电压小于额定电压（写出一条即可）．求出该热水器的电功率．=15．（2014•南通模拟）如图是一款冬夏两用风机的工作原理图，工作时可以吹出热风或凉风．其热风档的额定功率为616W．（1）当开关拨至图中位置“1”时，风机吹出的是热风还是凉风？（2）若某次仅将该风机接入电路，风机正常工作并吹出凉风，观察到5min内规格为3000r/（kW•h）的电能表转过22圈，求风机凉风档的额定功率．（3）现用该两用风机热风档给一个20m3的房间加热．查阅资料已知：本地空气的密度1.3kg/m3，比热容为1×103J/（kg•℃），同时房间平均每分钟向外散热21280J．那么经过半小时后，房间的温度将升高多少？P=W==t==。

电能表练习题（含详细答案）电能表练习题1.某家庭用的一只电能表的盘面上标着1200r/kwh，用它来测定一个电饭锅的功率时，在6min内，电能表上的小铝盘转动了120转，则这个电饭锅消耗了___________ KW·h的电能，它的电功率是_________ W。

2.标有“6V 3W”的小灯泡与10Ω定值电阻串联，当小灯泡正常工作时，通过灯泡的电流为________A,灯泡正常发光时的电阻为__________Ω，此时定值电阻的功率为________W。

3.家里的电风扇、电视机是________联的，正常工作电压是______V。

某同学想利用家里的电能表测量一下家里电风扇的实际功率，于是他关闭了家里其他用电器，只让电风扇单独工作，测得家里电能表的转盘10min转了10r，则该电风扇的实际功率为________W。

4. 标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串连接入电路中．L1灯丝的阻值是______Ω，通过两灯的电流之比是__________，两灯在相同时间内消耗的电能之比为________．（不考虑温度对灯丝电阻的）5.标有“220 V 100 W”的灯泡，正常发光 1 min产生___________J的热量，1度电可供它正常工作_________h。

6.甲灯标有“6V 6W”，乙灯标有“6V 3W”，将甲、乙两灯串联接入电路中，为了使两灯均不损坏，则允许通过的最大电流为____A，此时____(填“甲”或“乙”)灯更亮些。

7.一个教室有6盏标有“220V 60W”的日光灯，这些灯是采用_____联方式连接的，若这些灯每天均正常工作3小时，则每天共消耗电能______________kW·h。

8.如图所示是一台电冰箱的铭牌．“耗电量0.50 kW·h／24 h”表示该冰箱正常使用24 h消耗的电能为0.5 kW·h．若按照额定功率70 W和工作24 h计算，则消耗的电能是_______kW·h，这个计算结果与冰箱铭牌上提供的相关参数差异较大，是由于冰箱具有_____________________的特点而造成的。

参考答案知识梳理预习感知知识点1 1. (1)转化转化(2)千瓦时度kW·h 焦耳 3.6×106 2.消耗的电能示数之差知识点2 1. 电能其他形式能电能其他形式的能 2. 电压电流通电时间UIt课堂练习当堂反馈1. A【解析】电能表(俗称电度表)是用来测用户消耗电能多少的仪表，国际通用读数单位是千瓦时—kW·h，俗称“度”；电流表是测量电路中电流大小的仪表，国际单位是安培—A；电压表是测量电路两端电压大小的仪表，国际单位是伏特—V，故选A。

2. D【解析】我国家庭电路的电压为220 V，所以根据电功公式可得电冰箱正常工作10 h所消耗的电能为W=UIt=220 V×1 A×3600 s×10=7.92×106 J，故选项D正确。

3. 7.2×1063【解析】1 kW·h=1×103 W×3 600 s=3.6×106 J，所以2 kW·h=3.6×106×2 J=7.2×106J，10.8×106 J=6610.8103.610kW·h=3 kW·h。

4. 电功(或电能)197.6【解析】电能表是用来测量电功(或电能)的仪表，其盘面上最右端方框内的数字是小数位，因此月初电能表的示数为962.6 kW·h，月末电能表的示数为1160.2 kW·h，所以他家本月的用电量为1160.2 kW·h－962.6 kW·h=197.6 kW·h。

5. 1.8×10105×103【解析】已知U=1.8×108 V，I=1×104 A，t=0.01 s，则释放的电能W=UIt=1.8×108 V×1×104 A×0.01 s=1.8×1010 J；因为1 kW·h=3.6×106 J，所以1.8×1010 J=1061.8103.610kW·h=5×103 kW·h。

专项8：电能表1、如图所示，为一个电能表的正面照片，下列说法不正确的是（）A、该电能表的额定电流为10AB、该电能表应在220V的电压下使用C、该电能表应在50Hz的交流电路中使用D、接在该电能表上的用电器，每消耗2kW·h的电能，电能表上的转盘转600转2、电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，将标有“220V3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r，则该电能表每千瓦时的实际转数应是（）A．2400r B．2000r C．1500r D．1200r3、张老师出差时恰逢抄表日，其电能表示数如图（甲）所示，出差返回时发现家中有一盏60W的台灯亮着，检查其它电器都已切断电源，再查看电能表的示数如图（乙）所示，则张老师出差的时间长达（）A. 2400hB. 14.4hC. 0.24hD. 240h4、如图是家庭常用的电能表，下列说法正确的是 ( )A.这块电能表正常工作时1小时转600转B.“kw·h”是电功率的单位C.利用电能表和秒表就能测出用电器的电功率D.图中电能表指示的读数为63280 kw·h5、如图所示的一个电能表，对其中的重要参数，下列说法错误的是（）A．“220V”是说这个电能表应该在220伏的电路中使用B．“10(20)A”是说这个电能表使用时允许通过的最大电流为20安C．“50Hz”是说这个电能表应在50赫兹的交流电路中使用D．“600revs／kW·h”是说，每消耗1千瓦时的电能，电能表上的转盘转过600转1题 3题 4题 5题6、为测量家中某型号电视机的待机功率，小明同学把家中其余用电器均从电源上断开，只将该电视机接通电源并处在等机状态.观察电能表，发现在2h内转盘转动6圈。

电能表的部分技术参数如右表所示，该电视机的待机功率是 ( )A.5WB.10WC.15WD.20W6题图 7题图 8题图 10图7、小明家的电能表如图所示，家中用电器的总功率不能超过 W。
