2013年9月份考试电气传动及控制第三次作业

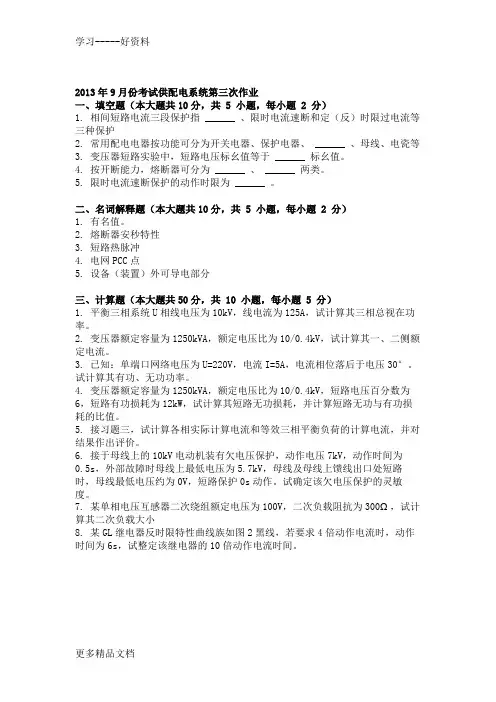

2013年9月份考试供配电系统第三次作业一、填空题（本大题共10分，共 5 小题，每小题 2 分）1. 相间短路电流三段保护指 ______ 、限时电流速断和定（反）时限过电流等三种保护2. 常用配电电器按功能可分为开关电器、保护电器、 ______ 、母线、电瓷等3. 变压器短路实验中，短路电压标幺值等于 ______ 标幺值。

4. 按开断能力，熔断器可分为 ______ 、 ______ 两类。

5. 限时电流速断保护的动作时限为 ______ 。

二、名词解释题（本大题共10分，共 5 小题，每小题 2 分）1. 有名值。

2. 熔断器安秒特性3. 短路热脉冲4. 电网PCC点5. 设备（装置）外可导电部分三、计算题（本大题共50分，共 10 小题，每小题 5 分）1. 平衡三相系统U相线电压为10kV，线电流为125A，试计算其三相总视在功率。

2. 变压器额定容量为1250kVA，额定电压比为10/0.4kV，试计算其一、二侧额定电流。

3. 已知：单端口网络电压为U=220V，电流I=5A，电流相位落后于电压30°。

试计算其有功、无功功率。

4. 变压器额定容量为1250kVA，额定电压比为10/0.4kV，短路电压百分数为6，短路有功损耗为12kW，试计算其短路无功损耗，并计算短路无功与有功损耗的比值。

5. 接习题三，试计算各相实际计算电流和等效三相平衡负荷的计算电流，并对结果作出评价。

6. 接于母线上的10kV电动机装有欠电压保护，动作电压7kV，动作时间为0.5s，外部故障时母线上最低电压为5.7kV，母线及母线上馈线出口处短路时，母线最低电压约为0V，短路保护0s动作。

试确定该欠电压保护的灵敏度。

7. 某单相电压互感器二次绕组额定电压为100V，二次负载阻抗为300Ω，试计算其二次负载大小8. 某GL继电器反时限特性曲线族如图2黑线，若要求4倍动作电流时，动作时间为6s，试整定该继电器的10倍动作电流时间。

第3次作业一、单项选择题（本大题共30分，共10小题，每小题3分）1.逻辑和与门电路中的（）对应。

A.或B.与C.非D.积2.主推产品定位在小型PLC±的国家是（）。

A.美国B.德国C.日木D. 中国3.电力拖动控制系统中，（）属于断续控制。

A.继电器一接触器型控制B.直流发电机一直流电动机组控制C.交磁放大机一一直流电动机控制D.可控硅（晶闸管）一一直流电动机控制E.磁放大器一一直流电动机控希！J4.以下关于电磁式电压继电器触头接法正确的是（）。

A.串联在主电路中B.串联在控制电路中C.安装在用电设备上D.安装在熔断器前方5.绕线式电动机的降压启动与笼型异步电动机的降压起动的主要区别在于绕线式电动机的降压启动是采用（）。

A. Y/△降压启动B.定子串电阻降压启动C.定子串自耦变压器降压启动D.转子串电阻或串频敏变阻器降压启动6.对单台长期工作（不频繁起动）电动机，熔体额定电流是电动机额定电流的（）倍。

A.广2 B. 2~3 C. 4~5 D. 5~67.以下控制方式中，（）更适合工业现场，且成本相对较低，工厂的电气工程师和操作维护人员也较易掌握。

A.个人计算机控制B.单板机C.单片机D.工业控制计算机E. PLC8.若要使Y0、TO. MO. Ml> M2 都失电，须断开（）。

A. X0 B. XI C.X3 D. M09.以下继电器中，属于计数器的是（）。

A. X0 B. Y0 C. MO D. C010.以下几种调速系统屮，机械特性硬度从软到硬排列的是（）。

A.开环调速系统、电压负反馈调速系统、电压负反馈及电流正反馈调速系统、转速负反馈调速系统B.开环调速系统、电压负反馈及电流正反馈调速系统、电压负反馈调速系统、转速负反馈C.开环调速系统、电压负反馈调速系统、转速负反馈、电压负反馈及电流正反馈调速系统D.开环调速系统、转速负反馈、电压负反馈调速系统、电压负反馈及电流正反馈调速系统二、多项选择题（本大题共20分，共5小题，每小题4分）1.以下功率的屯机，（）必须要降压起动。

2013年9月份考试机械电气控制及自动化第三次作业一、填空题（本大题共30分，共 10 小题，每小题 3 分）1. 在转速负反馈调速系统中，控制角α越小，则导通角越 ______ ，可控整流器的输出电压越 ______ ，电机的转速越 ______ 。

2. 基本的逻辑代数关系有： ______ 、 ______ 、 ______ 三种。

3. 调压调速属于 ______ 调速，调磁调速属于 ______ 调速。

4. 常用的时间继电器有电子式时间继电器、电动式时间继电器、 ______ 时间继电器、 ______ 时间继电器。

5. 对于一般无特殊调速指标要求的机床，应优先采用 ______ 电动机作电力拖动，当调速范围D=2~3时，调速级数小于2~4时，可采用 ______ 鼠笼式异步电动机。

对于调速范围、调速精度、调速平滑性要求较高以及起、制动频繁的机床，则采用 ______ 调速系统。

6. PLC的选型主要从 ______ 、 ______ 、 ______ 三个方面考虑。

7. 电动机降压起动的方式有： ______ 降压起动、 ______ 降压起动、______ 降压起动和 ______ 降压起动。

8. 异步电机的制动方式有 ______ 制动、 ______ 制动和 ______ 制动。

9. 复位指令RST的作用是 ______ ，移位指令SFT的作用是 ______10. 下图所示曲线表示直流电机的几种调速方式，其中：1为 ______ 调速系统、2为 ______ 调速系统、3为 ______ 调速系统、4为 ______ 调速系统。

二、计算题（本大题共12分，共 1 小题，每小题 12 分）若某直流他激电机的（nmax ）MN=2000rpm，△nN=150rpm，试求：（1）电机调速范围的含义是什么？（2）S≤0.1时的调速范围D及（nmin ）MN等于多少？三、简答题（本大题共20分，共 4 小题，每小题 5 分）1. 分析图1电路有什么问题？并进行修改。

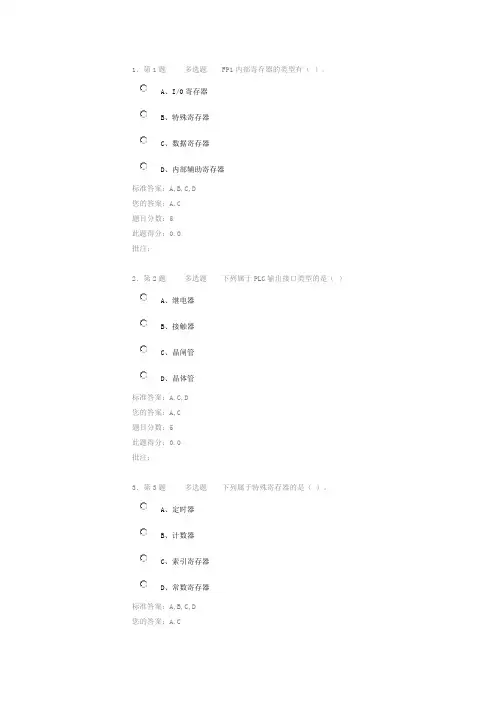

1．第1题多选题 FP1内部寄存器的类型有（）。

A、I/0寄存器B、特殊寄存器C、数据寄存器D、内部辅助寄存器标准答案：A,B,C,D您的答案：A,C题目分数：5此题得分：0.0批注：2．第2题多选题下列属于PLC输出接口类型的是（）A、继电器B、接触器C、晶闸管D、晶体管标准答案：A,C,D您的答案：A,C题目分数：5此题得分：0.0批注：3．第3题多选题下列属于特殊寄存器的是（）。

A、定时器B、计数器C、索引寄存器D、常数寄存器标准答案：A,B,C,D您的答案：A,C题目分数：5此题得分：0.0批注：4．第4题多选题 PLC可以实现的控制有（）。

A、开关量控制B、模拟量控制C、定时控制D、计数控制标准答案：A,B,C,D您的答案：B,D题目分数：5此题得分：0.0批注：5．第5题多选题下列属于PLC基本结构的是（）A、CPUB、存储器C、电源D、手持编程器标准答案：A,B,C,D您的答案：A,C题目分数：5此题得分：0.0批注：6．第6题多选题目前PLC的CPU一般采用（）。

A、单片机B、8位机C、DSPD、16位机标准答案：A您的答案：A,B,D题目分数：5此题得分：0.0批注：7．第7题多选题 PLC扫描速度的单位是（）。

A、秒B、微秒C、毫秒D、纳秒标准答案：B您的答案：A,C题目分数：5此题得分：0.0批注：8．第8题多选题影响扫描周期长短的是（）。

A、CPU的执行速度B、每条指令占用时间C、程序长短D、电源频率标准答案：A,B,C您的答案：A,C题目分数：5此题得分：0.0批注：9．第9题多选题一个扫描周期有下列（）阶段。

A、I/O刷新B、执行指令C、循环扫描D、CPU自检标准答案：A,B您的答案：B,C题目分数：5此题得分：0.0批注：10．第10题多选题 PLC最突出的特点是（）。

A、可靠性高B、价格低廉C、模块化结构D、编程语言简单标准答案：A您的答案：B,C,D题目分数：5此题得分：0.0批注：11．第11题判断题 SV12是与定时器相对应的经过值寄存器。

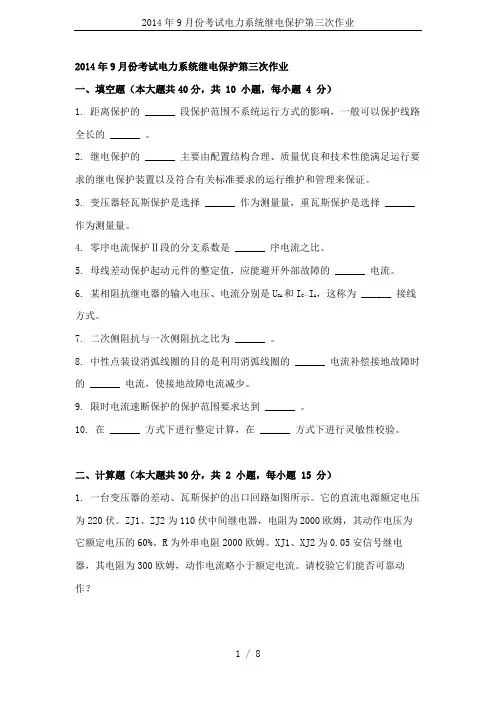

2014年9月份考试电力系统继电保护第三次作业一、填空题（本大题共40分，共 10 小题，每小题 4 分）1. 距离保护的 ______ 段保护范围不系统运行方式的影响，一般可以保护线路全长的 ______ 。

2. 继电保护的 ______ 主要由配置结构合理、质量优良和技术性能满足运行要求的继电保护装置以及符合有关标准要求的运行维护和管理来保证。

3. 变压器轻瓦斯保护是选择 ______ 作为测量量，重瓦斯保护是选择 ______ 作为测量量。

4. 零序电流保护Ⅱ段的分支系数是 ______ 序电流之比。

5. 母线差动保护起动元件的整定值，应能避开外部故障的 ______ 电流。

6. 某相阻抗继电器的输入电压、电流分别是UCA 和IC－IA，这称为 ______ 接线方式。

7. 二次侧阻抗与一次侧阻抗之比为 ______ 。

8. 中性点装设消弧线圈的目的是利用消弧线圈的 ______ 电流补偿接地故障时的 ______ 电流，使接地故障电流减少。

9. 限时电流速断保护的保护范围要求达到 ______ 。

10. 在 ______ 方式下进行整定计算，在 ______ 方式下进行灵敏性校验。

二、计算题（本大题共30分，共 2 小题，每小题 15 分）1. 一台变压器的差动、瓦斯保护的出口回路如图所示。

它的直流电源额定电压为220伏。

ZJ1、ZJ2为110伏中间继电器，电阻为2000欧姆，其动作电压为它额定电压的60%。

R为外串电阻2000欧姆。

XJ1、XJ2为0.05安信号继电器，其电阻为300欧姆，动作电流略小于额定电流。

请校验它们能否可靠动作？2. 已知某线路工作电压220KV，长度100km，高频保护采用相地通（无差分网络），工作频率f0=256kHz，试估算线路传输衰耗bc。

三、问答题（本大题共30分，共 5 小题，每小题 6 分）1. 简述后加速的概念。

2. 如何减小差动保护的稳态和暂态不平衡电流？（至少列出5种方法）3. 什么是发电机的不完全纵差保护？它有哪些保护功能？4. 简述综合重合闸的功能。

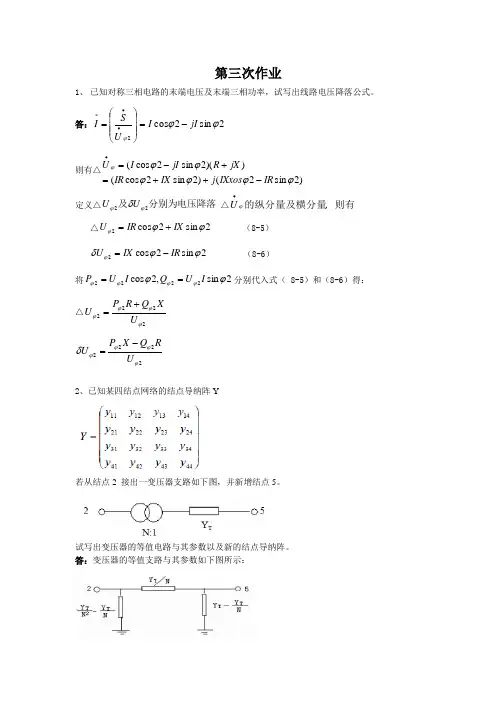

第三次作业1、 已知对称三相电路的末端电压及末端三相功率，试写出线路电压降落公式。

答：2sin 2cos 2*ϕϕϕjI I U S I-=⎪⎪⎪⎭⎫⎝⎛=••则有△)2sin 2()2sin 2cos ())(2sin 2cos (ϕϕϕϕϕϕϕIR IXxos j IX IR jX R jI I U -++=+-=• 定义△分别为电压降落及22ϕϕδU U △则有的纵分量及横分量，U ϕ•△2sin 2cos 2ϕϕϕIX IR U += （8-5） 2sin 2cos 2ϕϕδϕIR IX U -= （8-6）将2sin ,2cos 2222ϕϕϕϕϕϕI U Q I U P ==分别代入式（ 8-5）和（8-6）得： △2222ϕϕϕϕU XQ R P U += 2222ϕϕϕϕδU RQ X P U -=2、已知某四结点网络的结点导纳阵Y若从结点2 接出一变压器支路如下图，并新增结点5。

试写出变压器的等值电路与其参数以及新的结点导纳阵。

答：变压器的等值支路与其参数如下图所示：则新的节点导纳矩阵为：3、什么是频率的一次调整、二次调整、三次调整？答：由发电机组调速器调整由负荷变动引起的频率偏移，称为频率的一次调整。

由发电机组的调频器调整负荷变动引起的频率偏移，称为频率的二次调整。

根据预测的负荷曲线，按优化原则在各厂（机组）间进行经济负荷分配，称为三次调整。

4、有功功率负荷的分类？答：有功功率可以分为三大类:（1）变动周期小于10s ，变化幅度小的随机负荷。

（2）变动周期在10s ~180s ，变化幅度较大的负荷。

（3）变动周期最大且变化幅度最大的可预测负荷。

5、在枯水期和洪水期，削峰填谷最优先考虑调整什么类型电厂的功率（不考虑抽水蓄能 电站）？为什么？答：在有水电厂的系统，应充分合理的利用水力资源，避免弃水。

无调节水电厂的全部功率和有调节水库水电厂的强迫功率应首先投入置于负荷曲线的底部。

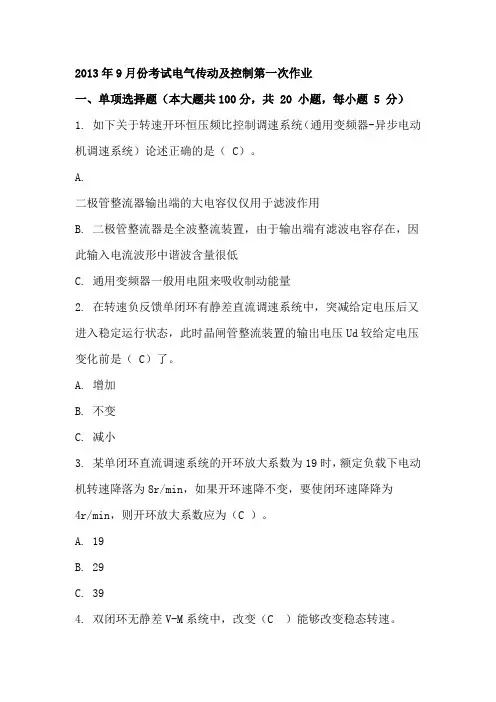

2013年9月份考试电气传动及控制第一次作业一、单项选择题（本大题共100分，共 20 小题，每小题 5 分）1. 如下关于转速开环恒压频比控制调速系统（通用变频器-异步电动机调速系统）论述正确的是（ C）。

A.二极管整流器输出端的大电容仅仅用于滤波作用B. 二极管整流器是全波整流装置，由于输出端有滤波电容存在，因此输入电流波形中谐波含量很低C. 通用变频器一般用电阻来吸收制动能量2. 在转速负反馈单闭环有静差直流调速系统中，突减给定电压后又进入稳定运行状态，此时晶闸管整流装置的输出电压Ud较给定电压变化前是（ C）了。

A. 增加B. 不变C. 减小3. 某单闭环直流调速系统的开环放大系数为19时，额定负载下电动机转速降落为8r/min，如果开环速降不变，要使闭环速降降为4r/min，则开环放大系数应为（C ）。

A. 19B. 29C. 394. 双闭环无静差V-M系统中，改变（C ）能够改变稳态转速。

A. 整流环节放大系数B. 电流反馈系数C. 转速反馈系数5. 在转速负反馈单闭环有静差直流调速系统中，当（A）变化时，系统没有抗扰作用。

A. 转速反馈系数B. 电动机励磁电流C. 电枢电阻6. 恒Eg/1调速系统，最大电磁转矩（A）。

A. 与1无关B. 随1增大而增大C. 随1增大而减小7. 双闭环无静差V-M调速系统，若起动过程中ASR未达到饱和，则会发生（ B ）。

A. 起动过程变快B. 起动过程变慢C. 不影响起动过程8. 某单闭环直流调速系统的开环放大系数为19时，额定负载下电动机转速降落为8r/min，如果将开环放大系数提高到39，开环速降不变，那么它的闭环速降为（ A）。

A. 4r/minB. 6r/minC. 8r/min9. 三相半波整流电路近似的一阶惯性环节的时间常数为（ B）。

A. 10msB. 3.33msC. 1.67ms10. 双闭环无静差V-M系统中，改变（ C ）不能改变稳态转速。

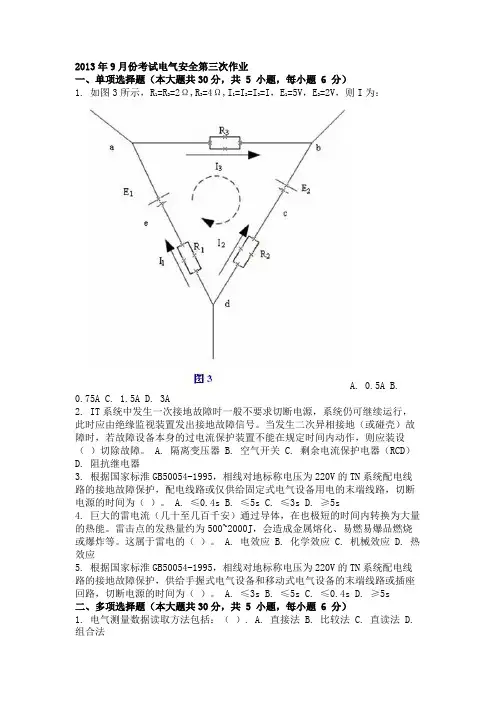

2013年9月份考试电气安全第三次作业一、单项选择题（本大题共30分，共 5 小题，每小题 6 分）1. 如图3所示，R1=R2=2Ω,R3=4Ω,I1=I2=I3=I，E1=5V，E2=2V，则I为：A. 0.5AB.0.75A C. 1.5A D. 3A2. IT系统中发生一次接地故障时一般不要求切断电源，系统仍可继续运行，此时应由绝缘监视装置发出接地故障信号。

当发生二次异相接地（或碰壳）故障时，若故障设备本身的过电流保护装置不能在规定时间内动作，则应装设（）切除故障。

A. 隔离变压器 B. 空气开关 C. 剩余电流保护电器（RCD）D. 阻抗继电器3. 根据国家标淮GB50054-1995，相线对地标称电压为220V的TN系统配电线路的接地故障保护，配电线路或仅供给固定式电气设备用电的末端线路，切断电源的时间为（）。

A. ≤0.4s B. ≤5s C. ≤3s D. ≥5s4. 巨大的雷电流（几十至几百千安）通过导体，在也极短的时间内转换为大量的热能。

雷击点的发热量约为500~2000J，会造成金属熔化、易燃易爆品燃烧或爆炸等。

这属于雷电的（）。

A. 电效应 B. 化学效应 C. 机械效应 D. 热效应5. 根据国家标淮GB50054-1995，相线对地标称电压为220V的TN系统配电线路的接地故障保护，供给手握式电气设备和移动式电气设备的末端线路或插座回路，切断电源的时间为（）。

A. ≤3s B. ≤5s C. ≤0.4s D. ≥5s二、多项选择题（本大题共30分，共 5 小题，每小题 6 分）1. 电气测量数据读取方法包括：（）. A. 直接法 B. 比较法 C. 直读法 D. 组合法2. 电气设备的防火措施，首先应从电气设备的选择着手。

在选择电气设备时应注意（）。

A. 应严格按照电气设计规范，设计时尽量准确统计负荷，并依据短路电流对所选设备进行短路动稳定和热稳定校验 B. 选用品质优良、电气性能稳定的电器元件。

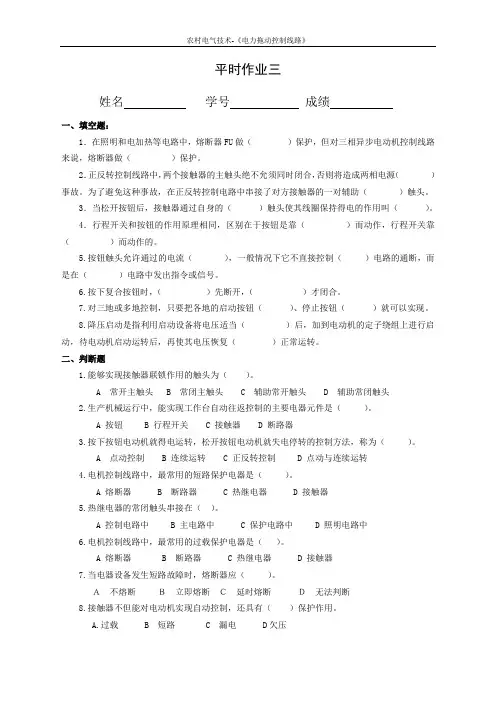

农村电气技术-《电力拖动控制线路》平时作业三姓名学号成绩一、填空题：1．在照明和电加热等电路中，熔断器FU做（）保护，但对三相异步电动机控制线路来说，熔断器做（）保护。

2．正反转控制线路中，两个接触器的主触头绝不允须同时闭合，否则将造成两相电源（）事故。

为了避免这种事故，在正反转控制电路中串接了对方接触器的一对辅助（）触头。

3．当松开按钮后，接触器通过自身的（）触头使其线圈保持得电的作用叫（）。

4．行程开关和按钮的作用原理相同，区别在于按钮是靠（）而动作，行程开关靠（）而动作的。

5.按钮触头允许通过的电流（），一般情况下它不直接控制（）电路的通断，而是在（）电路中发出指令或信号。

6.按下复合按钮时，（）先断开，（）才闭合。

7.对三地或多地控制，只要把各地的启动按钮（）、停止按钮（）就可以实现。

8.降压启动是指利用启动设备将电压适当（）后，加到电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复（）正常运转。

二、判断题1.能够实现接触器联锁作用的触头为（）。

A 常开主触头B 常闭主触头C 辅助常开触头D 辅助常闭触头2.生产机械运行中，能实现工作台自动往返控制的主要电器元件是（）。

A 按钮B 行程开关C 接触器D 断路器3.按下按钮电动机就得电运转，松开按钮电动机就失电停转的控制方法，称为（）。

A 点动控制B 连续运转C 正反转控制D 点动与连续运转4.电机控制线路中，最常用的短路保护电器是（）。

A 熔断器B 断路器C 热继电器D接触器5.热继电器的常闭触头串接在（）。

A 控制电路中B 主电路中C 保护电路中D 照明电路中6.电机控制线路中，最常用的过载保护电器是（）。

A 熔断器B 断路器C 热继电器D 接触器7.当电器设备发生短路故障时，熔断器应（）。

Ａ不熔断Ｂ立即熔断Ｃ延时熔断Ｄ无法判断8.接触器不但能对电动机实现自动控制，还具有（）保护作用。

A.过载 B 短路 C 漏电 D欠压。

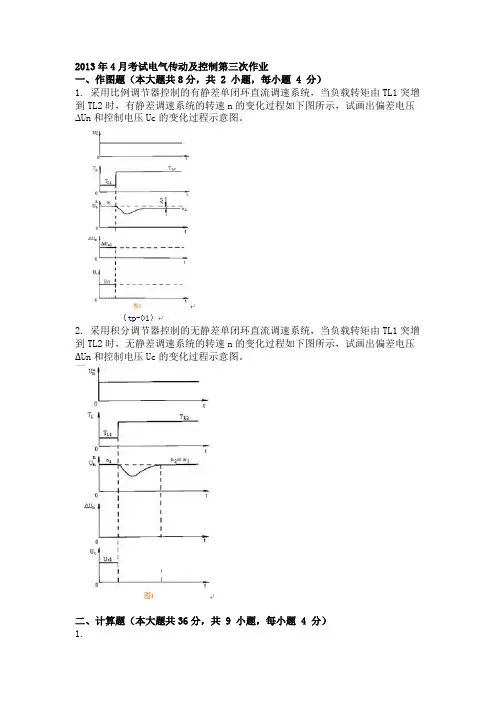

2013年4月考试电气传动及控制第三次作业一、作图题（本大题共8分，共 2 小题，每小题 4 分）1. 采用比例调节器控制的有静差单闭环直流调速系统，当负载转矩由TL1突增到TL2时，有静差调速系统的转速n的变化过程如下图所示，试画出偏差电压 Un和控制电压Uc的变化过程示意图。

2. 采用积分调节器控制的无静差单闭环直流调速系统，当负载转矩由TL1突增到TL2时，无静差调速系统的转速n的变化过程如下图所示，试画出偏差电压Un和控制电压Uc的变化过程示意图。

二、计算题（本大题共36分，共 9 小题，每小题 4 分）1.2.3.4. 系统的开环传递函数为：试画出开环对数幅频特性的渐进线（伯德图），要求标出截止频率、转折频率和斜率。

5. 有一V-M调速系统。

电动机参数为：PN ＝2.2kW，UN=220V，IN＝12.5A，nN=1500r/min，电枢电阻Ra=1.2Ω，整流装置内阻Rrec=1.5Ω，触发整流环节的放大倍数Ks=35。

要求系统满足调速范围D=20，静差率s≤10%。

（1）当Un*=15V时，Id =IN，n=nN，则转速负反馈系数α应该是多少？（2）计算放大器所需的放大倍数。

6.7. 有一个闭环系统，其控制对象的传递函数为，要求校正为典型II型系统，在阶跃输入下系统超调量σ≤30%（按线性系统考虑）。

试决定调节器结构，并选择其参数。

8. 系统的开环传递函数为：试画出开环对数幅频特性的渐进线（伯德图），要求标出截止频率、转折频率和斜率。

9. 有一个系统，其控制对象的传递函数为，要求设计一个无静差系统，在阶跃输入下系统超调量σ≤5%（按线性系统考虑）。

试对该系统进行动态校正，决定调节器结构，并选择其参数。

三、简答题（本大题共56分，共 14 小题，每小题 4 分）1. 常见的交流调速方法有：降电压调速、转差离合器调速、转子串电阻调速、绕线电机串级调速或双馈电机调速、变极对数调速、变压变频调速，哪些属于转差功率不变型调速系统？2. 采用PI调节器的双闭环直流调速系统起动过程中，为何会出现饱和非线性控制？3. 晶闸管触发与整流装置可以看成是一个什么环节？怎样确定其时间常数？4. 常见的交流调速方法有：降电压调速、转差离合器调速、转子串电阻调速、绕线电机串级调速或双馈电机调速、变极对数调速、变压变频调速，哪些属于转差功率馈送型调速系统？5. 笼型异步电机变压变频调速系统，为什么要进行电压和频率协调控制？6. 常见的交流调速方法有：降电压调速、转差离合器调速、转子串电阻调速、绕线电机串级调速或双馈电机调速、变极对数调速、变压变频调速，哪些属于转差功率消耗型调速系统？7. 直流调速有哪些调速方法？最常用的方法是什么？为什么？8. 在转速负反馈有差调速系统中，当电网电压、负载转矩、电动机励磁电流、电枢电阻、测速发电机励磁各量发生变化时，都会引起转速的变化，问系统对上述各量中哪些量无调节功能，为什么？9. PI调节器不同于P调节器的特点是什么？10. 在正弦波供电时，不同规律实现电压－频率协调控制，不同类型的机械特性有何特点？11. 为什么说异步电机是一个强耦合的多变量系统？12. 笼型异步电机采用恒压频比控制时，为何要进行低频定子压降补偿？13. 采用PI调节器的双闭环直流调速系统起动过程中，为何会出现转速超调？14. 为什么说异步电机的动态数学模型是一个高阶、非线性系统？答案：一、作图题（8分，共 2 题，每小题 4 分）1.参考答案：解题方案：评分标准：2.参考答案：解题方案：评分标准：二、计算题（36分，共 9 题，每小题 4 分）1.参考答案：90º解题方案：评分标准：2.参考答案：解题方案：评分标准：3.参考答案：解题方案：评分标准：4.参考答案：解题方案：评分标准：5.参考答案：解题方案：评分标准：6.参考答案：解题方案：评分标准：7.参考答案：解题方案：评分标准：8.参考答案：解题方案：评分标准：9.参考答案：解题方案：评分标准：三、简答题（56分，共 14 题，每小题 4 分）1.参考答案：变极对数调速是有级的，应用场合有限。

2013年浙江省高职考试研究联合体第三次联合考试电子电工类试卷参考答案第一部分必做题（满分210分）一、单项选择题：（本大题共20小题，每小题4分，共80分）二、填空题（本大题共13题，第21-28题，每空格3分，第29—35题，每空格2分，共56分）21.5W 50W22.能量利用率能量损失23.IO A/2 sin 314/ 24. -2425.标称容量耐压26.3 27.降低2&增大电容29.不变饱和J30.10(X)()31. 4W32. 振幅平衡 选频网络的参数33. 放大倍数的稳定性 34.左35. 20V三、实验题（本大题共2小题，共14分）36. _______________________________ 某实验中，在双踪示波器的屏幕上显示出两个同频率正弦电压绚和仏2的波形，如图所 示。

则电压血和“2的周期7 = 一10 皿，频率/ = _1（）0 ______________________________ Hz o 若时间起点20选在图所示位置，则坷和的解析式分别为你=4sin （200加+彳"； 况2 = _2sin （200加。

（前两空格每空2分，后2空格每空3分）、计算题（本大题共4小题，每小题15分，共60分）要求写出主要计算步骤。

37. 解：（1）①有源二端网络E2 E2E\ R 、+=2A••• E° =U ab =E 2+I 2R 2 =6V（4分）/ \ / \\\4\1//V 、/ // / \ \/\\ \/\■- A/从! 1砒格1. 25ms/格R Q = R ah = R\H R ： = 2〃 2 = IQ（3分）⑵ （4分）兰iRp = R Q = 1Q 吋，Z?p 上可获得最大功率5（、U 100…、38. 解：⑴ 奔了二-y=50Q （3 分） .-K=^/-/?=^502-402= 30Q （3分）（2） cos d =弓=罄=0. 8 （3 分）Z 50（3） 2=37。

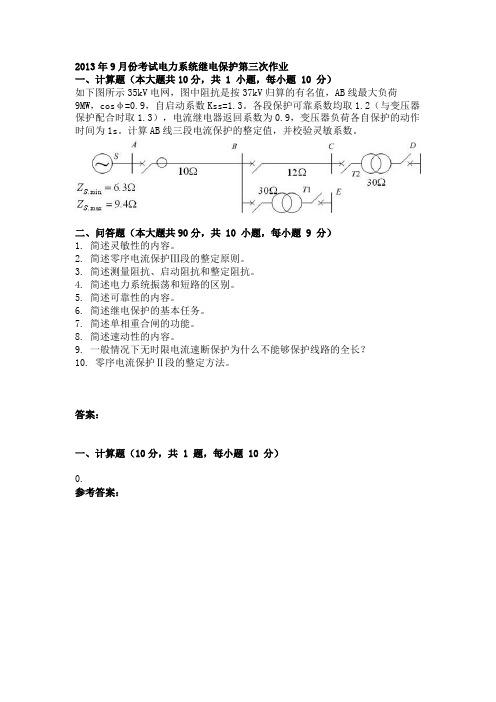

2013年9月份考试电力系统继电保护第三次作业一、计算题（本大题共10分，共 1 小题，每小题 10 分）如下图所示35kV电网，图中阻抗是按37kV归算的有名值，AB线最大负荷9MW，cosφ=0.9，自启动系数Kss=1.3。

各段保护可靠系数均取1.2（与变压器保护配合时取1.3），电流继电器返回系数为0.9，变压器负荷各自保护的动作时间为1s。

计算AB线三段电流保护的整定值，并校验灵敏系数。

二、问答题（本大题共90分，共 10 小题，每小题 9 分）1. 简述灵敏性的内容。

2. 简述零序电流保护Ⅲ段的整定原则。

3. 简述测量阻抗、启动阻抗和整定阻抗。

4. 简述电力系统振荡和短路的区别。

5. 简述可靠性的内容。

6. 简述继电保护的基本任务。

7. 简述单相重合闸的功能。

8. 简述速动性的内容。

9. 一般情况下无时限电流速断保护为什么不能够保护线路的全长？10. 零序电流保护Ⅱ段的整定方法。

答案：一、计算题（10分，共 1 题，每小题 10 分）0.参考答案：解题方案：评分标准：二、问答题（90分，共 10 题，每小题 9 分）1.参考答案：灵敏性是指在设备或线路的被保护范围内发生金属性短路时，保护装置应具有必要的灵敏系数满足灵敏性要求的保护装置应该是在规定的保护范围内发生故障时，不论短路点的位置，短路类型，是否存在过渡电阻都能正确反应。

解题方案：继电保护对保护范围内故障的感知性能。

评分标准：2.参考答案：按躲过相邻线路出口处三相短路时保护安装处的最大不平衡电流整定，并与相邻下一级线路的零序Ⅲ段进行灵敏度配合，动作时间按阶梯特性设置。

解题方案：评分标准：3.参考答案：测量阻抗是阻抗继电器输入电压和输入电流之比。
