汽车冲压工艺知识培训

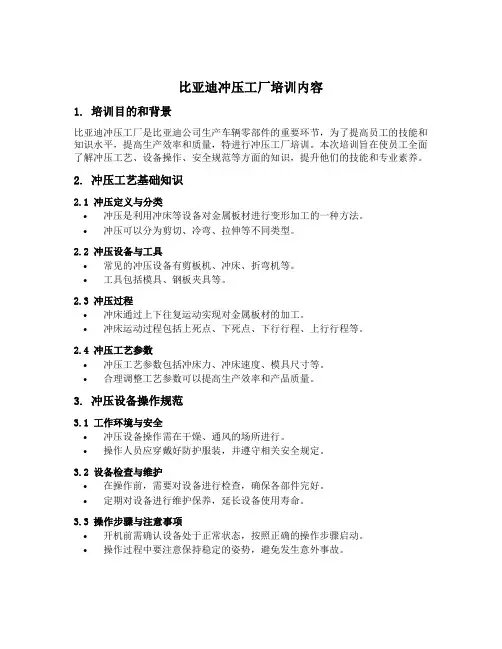

比亚迪冲压工厂培训内容1. 培训目的和背景比亚迪冲压工厂是比亚迪公司生产车辆零部件的重要环节，为了提高员工的技能和知识水平，提高生产效率和质量，特进行冲压工厂培训。

本次培训旨在使员工全面了解冲压工艺、设备操作、安全规范等方面的知识，提升他们的技能和专业素养。

2. 冲压工艺基础知识2.1 冲压定义与分类•冲压是利用冲床等设备对金属板材进行变形加工的一种方法。

•冲压可以分为剪切、冷弯、拉伸等不同类型。

2.2 冲压设备与工具•常见的冲压设备有剪板机、冲床、折弯机等。

•工具包括模具、钢板夹具等。

2.3 冲压过程•冲床通过上下往复运动实现对金属板材的加工。

•冲床运动过程包括上死点、下死点、下行行程、上行行程等。

2.4 冲压工艺参数•冲压工艺参数包括冲床力、冲床速度、模具尺寸等。

•合理调整工艺参数可以提高生产效率和产品质量。

3. 冲压设备操作规范3.1 工作环境与安全•冲压设备操作需在干燥、通风的场所进行。

•操作人员应穿戴好防护服装，并遵守相关安全规定。

3.2 设备检查与维护•在操作前，需要对设备进行检查，确保各部件完好。

•定期对设备进行维护保养，延长设备使用寿命。

3.3 操作步骤与注意事项•开机前需确认设备处于正常状态，按照正确的操作步骤启动。

•操作过程中要注意保持稳定的姿势，避免发生意外事故。

4. 冲压质量控制4.1 品质要求与检测方法•根据产品要求制定相应的品质标准。

•常用的检测方法包括尺寸测量、外观检查等。

4.2 不良品处理与改进•发现不良品时，及时进行分类和记录，并进行原因分析。

•根据不良品的原因，采取相应的改进措施。

4.3 质量管理体系•建立完善的质量管理体系，确保产品质量可控。

•进行内部审核和外部认证，提高质量管理水平。

5. 冲压工艺改进与创新5.1 工艺改进方法•对现有工艺进行分析和评估，找出问题和瓶颈。

•提出合理的改进方案，并进行试验验证。

5.2 创新技术与设备引进•关注行业最新技术动态，引进先进的冲压设备。

冲压工艺培训资料pdf（一）引言：
冲压工艺是一种常用的金属成形加工方法，广泛应用于汽车、电子、航空航天等行业。

本文档旨在为冲压工艺的学习者提供一份资料，详细介绍了冲压工艺的基本知识、工艺流程和注意事项。

正文：
一、冲压工艺的基本概念和原理
1. 冲压工艺的定义和分类
2. 冲压工艺的基本原理和特点
3. 冲压工艺的优点和局限性
4. 冲压工艺在不同行业的应用领域
5. 冲压工艺的相关术语和规范标准
二、冲压工艺的工艺流程
1. 冲压工艺的设计流程和步骤
2. 钣金件的设计和材料选取
3. 模具设计和制造
4. 冲压过程中的设备和工具
5. 检验和质量控制
三、冲压工艺中的常见问题和解决方法
1. 塑性变形引起的问题及其解决方法
2. 模具设计中常见的问题和优化措施
3. 设备故障和维修方法
4. 冲压件的缺陷和质量问题处理
5. 工艺参数调整和优化技巧
四、冲压工艺中的安全注意事项
1. 冲压工艺中的危险源和防护措施
2. 安全操作规程和个人防护要求
3. 应急处理和事故预防措施
4. 与其他工艺相结合时的安全问题
5. 安全文化建设和培训措施
五、冲压工艺的发展趋势和未来展望
1. 冲压工艺的自动化和智能化发展
2. 新材料在冲压工艺中的应用
3. 环保和节能要求对冲压工艺的影响
4. 冲压工艺与数字化制造的集成
5. 冲压工艺的品质管理和过程优化
总结：
本文档全面介绍了冲压工艺的基本概念、工艺流程、问题解决方法、安全注意事项和未来发展趋势。

希望通过这份资料的学习，读者能够更好地掌握冲压工艺的技术和应用，为工作和研究提供有力的支持。

冲压工艺技术培训资料一、冲压工艺概述冲压工艺是一种利用冲压设备对金属板材进行加工的工艺方法，通过将金属板材置于冲压机上，在冲压模具的作用下，使板材发生塑性变形，从而获得所需形状的工件。

冲压工艺广泛应用于汽车制造、家电制造、航空航天等领域，是制造业中重要的加工工艺之一。

二、冲压工艺的基本原理1. 板材的拉伸和压缩变形在冲压过程中，冲压模具对金属板材施加的力的方式主要有两种：一种是拉伸变形，另一种是压缩变形。

拉伸变形是指板材在受到拉力的作用下产生塑性变形，而压缩变形是指板材在受到挤压力的作用下产生塑性变形。

通常情况下，冲压工艺中既包含了拉伸变形，也包含了压缩变形。

2. 冲压模具的设计与制造冲压模具是冲压工艺中非常重要的一部分，其设计和制造的精度和质量直接影响工件的成型质量。

冲压模具通常由上模、下模和模具座组成，通过上下模的相互配合和运动，使金属板材发生塑性变形，从而形成所需的工件。

3. 材料的选择与工艺参数的确定在冲压工艺中，材料的选择和工艺参数的确定是至关重要的环节。

合适的材料能够保证工件在冲压过程中的成形质量和性能，而合理的工艺参数则能够确保冲压过程的稳定性和高效性。

三、冲压工艺的主要优势1. 高效生产冲压工艺在批量生产方面具有明显的优势，可以在短时间内快速完成大批量的工件生产，提高生产效率。

2. 成本较低相比其他加工工艺，冲压工艺在材料利用率和加工效率上具有较高的优势，可以降低生产成本。

3. 工件精度高冲压工艺能够保证工件的成型精度和表面质量，满足高精度工件的生产需求。

4. 可塑性强冲压工艺对于金属板材的塑性变形能力较强，适用于各种形状和尺寸的工件生产。

四、冲压工艺的主要应用领域1. 汽车制造冲压工艺在汽车制造中具有广泛应用，包括车身板件、底盘件、内饰件等的生产。

2. 家电制造家电制造中的各类金属外壳、零部件等都可以通过冲压工艺进行生产。

3. 电子产品制造手机壳、笔记本电脑外壳、各类电子设备的金属零部件等都是冲压工艺的典型应用。

汽车四大工艺培训介绍汽车制造是一个高度精细的过程，需要使用多种工艺来完成。

在汽车制造过程中，有四种主要的工艺需要掌握，它们分别是冲压工艺、焊接工艺、涂装工艺和总装工艺。

这些工艺的运用对于汽车制造的质量和效率起着重要的作用。

本文将介绍这四大工艺的基本知识和培训方法。

一、冲压工艺冲压工艺是指使用机械力对金属材料进行塑性变形的一种加工工艺。

在汽车制造中，冲压工艺主要用于车身和零部件的加工。

冲压工艺的核心设备是冲压机，通过冲压机的压力和模具的运动，将金属材料冲压成需要的形状。

冲压工艺的培训主要包括以下内容：•冲压加工的基本原理和流程；•冲压机的操作和安全；•模具的种类和使用方法；•冲压工艺中常见问题的解决方法。

二、焊接工艺焊接工艺是将材料通过加热或施加压力来实现原子级的连接，是汽车制造过程中必不可少的工艺之一。

焊接工艺主要用于车身和零部件的连接和修复。

常用的焊接方法包括电弧焊、气焊、激光焊等。

焊接工艺的培训主要包括以下内容：•不同焊接方法的特点和适用范围；•焊接设备和工具的使用方法；•焊接材料的选择和处理；•焊接工艺中的质量控制和安全注意事项。

三、涂装工艺涂装工艺是对汽车表面进行涂装或喷涂的一种工艺。

涂装工艺既可以提高汽车外观的美观性，也可以保护汽车表面免受腐蚀和损伤。

涂装工艺包括底涂、面涂和清漆等步骤，其中每一步都需要严格控制工艺和质量。

涂装工艺的培训主要包括以下内容：•涂装工艺的基本流程和原理；•不同涂装材料的特性和使用方法；•涂装设备和喷涂技术的操作；•涂装工艺中的质量控制和环境保护措施。

四、总装工艺总装工艺是将各个零部件组装成完整的汽车的一种工艺。

总装工艺需要将发动机、底盘、车身以及其它零部件进行组装和装配，并进行各种测试和调试工作。

总装工艺对于汽车的质量和性能有着直接影响。

总装工艺的培训主要包括以下内容：•总装工艺流程和装配方法；•不同零部件的安装和调试；•总装工艺中的常见问题和解决方法；•质量控制和最终检验。

精密汽车冲压知识点总结一、汽车冲压工艺概述汽车冲压工艺是指利用模具对金属板材进行变形加工的一种金属加工工艺。

它以金属板材为原材料，通过冲裁、成形、弯曲等方法，将金属板材加工成各种零部件，用于汽车制造中。

冲压工艺在汽车制造中占据着重要地位，因为汽车的外观和结构很大程度上依赖于冲压工艺的精密度和稳定性。

二、汽车冲压工艺的基本原理1. 材料选择：汽车冲压零部件的材料选择对成形质量、成本、耐用性等方面都有重要影响。

一般选用的材料有冷轧板、热轧板、镀锌板、镀铝板等。

2. 模具设计：汽车冲压工艺中，模具的设计直接影响到成形零件的质量和稳定性。

模具设计要考虑材料的性能、成形形状、工艺要求等因素，使得成形后的零件具有精确的尺寸和表面质量。

3. 冲压过程：冲压过程是根据成形部件的形状和要求，通过模具对金属板材进行冲裁、成形、弯曲等加工，最终得到成形的零部件。

4. 附件工艺：在冲压过程中，还需要进行一些附件工艺，例如材料预处理、局部调整形状、表面处理等，以确保最终成形的零部件符合要求。

5. 设备调整：冲压设备的调整包括模具安装、冲床参数设置、润滑系统调整等，以确保工艺稳定性和生产效率。

6. 质量检验：通过严格的质量检验，可以确保冲压零部件达到设计要求，减少因为零部件质量问题导致的废品产生。

三、汽车冲压工艺的关键技术和注意事项1. 材料成形规律：不同的金属材料，在冲压过程中会有不同的成形规律。

例如冷轧板材成形要求严格，成形后的零部件尺寸和形状稳定性高，而热轧板材成形要求相对较低。

2. 模具设计与制造：模具是冲压工艺中最关键的部分，其设计和制造对成形零部件的精度和质量有直接影响，要求模具结构合理，耐磨耐用，且易于更换和调整。

3. 冲压工艺控制：冲压工艺控制是冲压车间生产管理的核心，要求在生产过程中完成对冲压参数的准确定位和控制，以保证冲压零部件的尺寸和形状精度。

4. 设备维护与保养：冲压设备是冲压工艺中的重要组成部分，需要做好设备的定期维护和保养工作，以确保设备稳定性和生产效率。

Second Dies & Pressing Plant One is never too old to learn 1第一章：工艺培训第一节 冲压加工概述1.冲压车间工艺流程原材料（板料和卷料）入库 → 开卷线 → 大件清洗涂油、小件开卷剪切 → (10、20、30、40、50冲压生产线) → 安装模具调试首件合格 → 投入批量生产（自检、专检） → 合格件防锈 → 入库 2.冷冲压的概念及特点 2.1冷冲压的定义冷冲压是指在常温下，利用安装在压力机上的冲模对材料施加压力，使其产生分离或塑性变形，从而获得所需要零件的一种压力加工方法。

2.2冷冲压的特点产品尺寸稳定，精度高，重量轻，刚度好，互换性好，高效低耗，操作简单，易于实现自动化。

3.冷冲压基本工序的分类冷冲压概括起来分两大类：分离工序和成形工序。

3.1 分离工序是板料在外力作用下沿一定的轮廓线分离而获得一定形状、尺寸和切断面质量的成品和半成品。

分离工序分：落料、冲孔、切断、修边等工序名称图示特点落料用冲模沿封闭曲线冲切，冲下部分是零件。

用于制造各种形状的平板零件冲孔用冲模沿封闭曲线冲切，冲下部分是废料。

用于制造各种形状的平板零件Second Dies & Pressing Plant One is never too old to learn 2切断用冲模沿不封闭曲线冲切产生分离修边将成形零件的边缘修切整齐或切成一定形状3.2成形工序是坯料在不破裂的条件下产生塑性变形而获得一定形状和尺寸的成品和半成品。

成形工序分：拉延、翻边、整形、翻孔、弯曲等工序名称图示 特点拉延把板料毛坯成形制成各种开口空心零件翻边把板料或半成品的边缘沿一定的曲线按一定的曲率成形成竖立的边缘整形为了提高已成形零件的尺寸精度或获得小的圆角半径而采用的成形方法翻孔在预先冲孔的板料或半成品上或未经冲孔的板料制成竖立的边缘弯曲把板料沿直线弯成各种形状，可以加工形状极为复杂的零件3.3各工序名称及其代号工序名称拉延 修边冲孔整形成形翻边翻孔代号 DR TR PRC RST FO FL BUR工序名称切角 翻口压合落料弯曲切开斜楔冲孔代号 CT BU HEM BL BE SEP CAM-PRC第二节 普通冲裁冲裁，在广义上讲，是分离工序的总称。

汽车冲压模具知识培训课件汽车冲压模具知识培训课件随着汽车工业的快速发展，汽车冲压模具的需求量也在不断增加。

冲压模具是汽车零部件生产过程中不可或缺的工具，它直接影响着汽车零部件的质量和生产效率。

因此，对于从事汽车冲压模具设计和制造的工程师来说，掌握相关知识是非常重要的。

一、冲压模具的基本概念冲压模具是一种用于对金属材料进行冲压加工的工具。

它通常由上模、下模和模具座三部分组成。

上模和下模之间通过模具座进行固定，上模和下模可以相对运动，以完成对金属材料的冲压加工。

冲压模具的主要作用是将金属材料加工成所需的形状和尺寸。

在汽车制造过程中，冲压模具被广泛应用于生产车身、车门、引擎盖等零部件。

冲压模具的设计和制造需要考虑多个因素，包括材料的选择、模具结构的设计、模具的寿命等。

二、冲压模具的分类根据冲压过程的不同，冲压模具可以分为拉伸模、剪切模、弯曲模等多种类型。

拉伸模主要用于将金属材料拉伸成所需形状；剪切模用于将金属材料剪切成所需尺寸；弯曲模则用于将金属材料弯曲成所需角度。

除了按照冲压过程分类外，冲压模具还可以按照结构的复杂程度进行分类。

简单模具通常由一个上模和一个下模组成，适用于简单形状的零部件加工；复杂模具则由多个模块组成，适用于复杂形状的零部件加工。

三、冲压模具的设计原则冲压模具的设计需要考虑多个因素，包括零部件的形状、尺寸、材料等。

在设计过程中，需要遵循以下原则：1. 合理选择材料：冲压模具需要承受较大的冲击力和摩擦力，因此材料的选择非常重要。

常用的模具材料有合金钢、硬质合金等，根据具体的工作环境和要求选择合适的材料。

2. 合理设计模具结构：模具的结构设计直接影响着冲压过程的质量和效率。

合理的模具结构应该具有足够的刚度和强度，能够承受冲击力和摩擦力的作用。

3. 考虑模具的寿命：冲压模具在使用过程中会受到磨损和疲劳的影响，因此需要设计合理的冷却系统和模具保护装置，延长模具的使用寿命。

四、冲压模具的制造工艺冲压模具的制造工艺包括模具设计、加工、装配等多个环节。

强压原理(HARD TOUCH)1)强压原理(Hard Touch)的概要2)强压原理(Hard Touch)的适用方向(DRAW)3)强压原理(Hard Touch)的选择要素4)拉延(DRAW)工序上强压(Hard Touch)的举例(H d T h)的5)后工序中强压(Hard Touch)的举例2010. 01.26品1) 强压原理(Hard Touch)的概要通过压机制造出来的产品通常是经过上模和下模冲压后生成的产品. 上模和下模之间存在相当于板料料后t 的空间, 一般是通过机械式研配(Die-Spotting)的方法调整其料后间隙;而且判断出适当的成型压力和外观表面质量.通过一次成型后因为不均匀的变薄率和其他外部的因素上模和下模实际上接触的部位不是均匀一致(通常所说的研配不良现象),导致产品外观表面质量问题的发生(如外表面不平整).强压原理(Hard Touch)是为了有利对于变薄率不均匀板料的压力; 在模具上模面上有意少加工料厚t 的0.1~ 0.2 mm 厚度;不接触也可以的区域保持一定间隙使研配(Die-Spotting)工作更加容易行量的进行,并且提高产品的外观表面质量的一种制作工艺.车身装强压原理(Hard Touch)身装配性提高车辆的产品性提高有利于研配质量提高外观表面质量提高(H d T h)(MASTER)和非基准面(非MASTER)适用于上模凹模2) 强压原理(Hard Touch)的适用方向强压原理(Hard Touch)方向不区分基准面(MASTER)和非基准面(非MASTER)适用于上模凹模. 适用与压料面(DIE-FACE)部位时两边都要适用.凹模(Di )加工方向:凹模(Die)两边都适用DiePunchB/HB/HDraw 型A 的凹凸部位3)强压原理(Hard Touch)的选择要素A.因造型深度不同引起的变薄率不均匀处的凹凸部位;B. 造型平缓区间段中确保平坦度的部位;C.因回(SPRING BACK)引起的回ACC. 因回弹(SPRING BACK)引起的回弹部位;BC AA CAOP10拉延工序(DRAW)4) 拉延(DRAW)工序上强压(Hard Touch)的举例 顶盖(ROOF)OP10 拉延工序(DRAW)●COLOR ●:材料t接触部位: 渐变区间部位:材料t +015mm : 材料t + 0.2mm : 加工让位(Relief)区间: 材料t + 0.15mmOP20整(CAM FORM)5) 拉延(DRAW)工序上强压(Hard Touch)的举例Section : A顶盖(ROOF)OP20 侧整(CAM-FORM)PadA●COLOR ●Die: t-0.2mm : 渐变区间Cam Form 工序中适用t-0.2mm 渐变区间上模压料芯(Pad) 侧适用(t-0.2mm )t-02mm :80mm,:50mm 80mm50mmt 0.2mm : 80mm, 渐变区间: 50mm 适用OP30翻(FL<SUN ROOF>)5) 后工序中强压(Hard Touch)的举例Section : A顶盖(ROOF)OP30 翻边( FL<SUN ROOF> )PadADie: t-0.2mm :●COLOR ●:渐变区间Flange 工序中适用料芯(P d)t 02)t-0.2mm 50mm渐变区间30mm上模压料芯(Pad)侧适用(t-0.2mm )t-0.2mm : 30mm, 渐变区间: 50mm 适用仅适用于可选项的压料芯(Pad)结构中.OP30翻(FL<SUN ROOF>)5) 后工序中强压(Hard Touch)的举例Section : A顶盖(ROOF)OP30 翻边( FL<SUN ROOF> )PadADie: t-0.2mm :●COLOR ●:渐变区间Flange 工序中适用料芯(P d)t 02)t-0.2mm 50mm渐变区间30mm上模压料芯(Pad)侧适用(t-0.2mm )t-0.2mm : 30mm, 渐变区间: 50mm 适用仅适用于可选项的压料芯(Pad)结构中.。

冲压培训资料第一篇：冲压培训资料冲压技术是一种常见的金属加工方法，广泛应用于各个行业。

为了提高冲压技术的应用水平，许多公司都开展了相应的培训活动。

本文将从冲压培训的目的、流程和内容等方面进行介绍。

首先，冲压培训的目的是为了提高冲压技术的操作技能和工作效率。

通过培训，员工可以熟悉冲压设备的使用方法，掌握冲压过程中的注意事项和操作规程。

此外，培训还可以提高员工对冲压工艺的理解和掌握，使其具备解决冲压过程中遇到的问题的能力。

其次，冲压培训的流程一般包括理论学习和实践操作两个环节。

在理论学习环节中，培训人员会讲解冲压技术的基本原理、设备的结构和工作原理、工艺流程以及常见的问题和解决方法等内容。

通过理论学习，员工可以了解冲压技术的要点和注意事项，为后续的实践操作打下基础。

在实践操作环节中，培训人员会向员工演示如何正确操作冲压设备，帮助员工掌握冲压的步骤和要领。

同时，培训人员还会设置一些实际操作题，让员工动手操作，检验其对冲压技术的掌握程度。

最后，冲压培训的内容涵盖了多个方面。

首先是冲压设备的使用与维护。

员工需要学习如何操作冲压机、冲模和冲切刀等设备，以及如何进行设备的日常维护和保养。

其次是冲压工艺的分析与优化。

员工需要学习如何分析和评估冲压工艺的合理性，通过优化工艺参数和工艺流程，提高冲压效率和产品质量。

再次是冲压过程中的注意事项。

员工需要了解冲压过程中的安全操作规程和注意事项，防止事故和质量问题的发生。

最后是冲压工艺故障的排除与维修。

员工需要学习如何判断冲压过程中可能出现的故障原因，并进行相应的排除和维修。

综上所述，冲压培训是为了提高员工的冲压技术操作水平和工作效率。

通过系统的培训流程和内容，可以使员工熟练掌握冲压技术的操作要点和注意事项，提高冲压过程中的安全性和产品质量，进而提高企业的竞争力。

第二篇：冲压培训案例分析虽然冲压培训的目的和流程大致相同，但不同企业的冲压培训案例也有所不同。

本文将针对两家不同行业的企业，分别进行案例分析。
