道路交通事故现场图绘制

交通事故现场图绘制1. 简介交通事故现场图是在发生交通事故后，绘制的一种详细的图示。

它能够准确地记录事故现场的情况，包括车辆的位置、路标、交通信号等，为事故调查和保险理赔提供有力的证据。

本文将介绍如何绘制交通事故现场图，并提供一些实用的技巧。

2. 绘制工具在绘制交通事故现场图时，我们可以使用多种工具来完成，包括纸笔、绘图软件等。

以下是几种常用的绘制工具：•纸笔：通过手工绘制，可以灵活调整比例和添加注释。

适用于简单的事故现场图绘制。

•案例软件：有一些专门用于绘制交通事故现场图的软件，如AccidentSketch、EasyAccident等。

它们提供了丰富的符号库和预设模板，可以快速绘制出符合标准的现场图。

•绘图工具软件：如Adobe Illustrator、AutoCAD等，可以绘制高精度的现场图，适用于需要更为精确和专业的场景。

根据实际需求和个人技术水平，选择一种合适的工具进行绘制。

3. 绘制步骤下面是一个通用的交通事故现场图绘制步骤：3.1. 收集信息在绘制交通事故现场图之前，需要收集以下信息：•事故地点：确定事故发生的具体位置，包括街道名称、路口、路段等。

•车辆信息：记录涉及事故的车辆信息，包括车牌号、车型、车辆损坏状况等。

•人员信息：记录事故相关人员的姓名、电话号码等。

•交通信号：记录路口的交通信号灯状态。

•可视范围：记录事故发生时的天气、光照等可视范围情况。

3.2. 测量场地使用测量工具（如卷尺）对事故现场进行测量，包括车辆的相对位置、道路宽度、行车道标线、障碍物等。

将测量结果记录下来，后续绘制时可以根据比例缩放。

3.3. 绘制现场图根据收集到的信息和测量结果，开始绘制事故现场图。

可以按照以下步骤进行：1.在纸上或绘图软件上绘制一个比例尺，将测量结果进行比例缩放，确保绘制的图形符合实际情况。

2.根据事故地点和车辆信息，在场地图上标注车辆的位置，使用符号库将车辆等元素绘制出来。

3.添加道路标线、交通信号等元素，确保图示的完整性和准确性。

道路交通事故现场图绘制道路交通事故是指在道路上发生的交通事故，不同的交通事故类型有不同的特点，交通事故现场图是记录交通事故过程和现场情况的一种方式。

本文将介绍绘制道路交通事故现场图的流程和步骤，以及注意事项。

绘制道路交通事故现场图的流程和步骤步骤一：确定现场位置和情况首先需确定事发地点，然后考察事故现场，包括道路状态、标记、交通标志、周围环境等，确保现场记录的准确和全面。

步骤二：测量现场尺寸和距离在现场做法之前，需要通过现场勘查和测量，测量重要现场元素的尺寸和距离，包括车辆、行人、路标、路障等。

必要时借助工具进行测量。

例如，测量车辆的长度、宽度、轴距、车轮痕迹等。

步骤三：记录现场元素位置和方向利用现场照片，标明不同元素在现场中的位置和方向，这应该是精确和准确的。

可以使用简单的图形表示，如用箭头表示行驶方向，用圆圈表示重要元素等。

步骤四：预备绘制材料在绘制现场图之前，需要准备好相关工具和材料，包括绘图板、图形工具、尺子、平衡器、液体白色纸等。

步骤五：绘制现场图在预先准备好的液体白色纸上，使用图形工具、尺子和平衡器，绘制现场图。

在绘制过程中，要注意符号的标准化和测量的准确性。

同时，要避免模糊和失真。

注意事项注意事项一：现场勘查在涉及到人身伤害和重大财产损失时，应首先进行现场勘查和调查，在确定好所有证据和资料之后，再对现场进行移动等处理。

注意事项二：测量准确性在勘查和测量过程中，必须保证度量尺和仪器的准确性，测量误差不能太大，以免影响现场重现和分析。

注意事项三：标志符号的标准化在绘制现场图时，要注意符号的标准化，必须符合规范，否则会影响事故现场图的效能，不利于后续处理和研究。

注意事项四：绘制的细节绘制现场图是非常重要的，需要花费大量的精力和时间，因此，绘制现场图具有很高的细节要求，要注意细节的处理和掌握绘图技巧。

绘制现场图是记录道路交通事故的重要手段之一，需要拥有一定的技能和知识。

在绘制过程中，需要充分利用现代技术手段和工具，如定位系统、高清摄像机、测距仪等。

交通事故现场图绘制交通事故现场图，是根据正投影原理绘制的，记录与事故有关的车辆、物体、痕迹等现场遗留物位置的现场反映图。

绘制现场图是在道路交通事故现场勘查中，事故处理人员运用制图学的原理、方法和技术手段，以图形、符号线型固定和反映道路交通事故现场及现场内事故诸元素所处位置和相互之间的空间关系，进行勘测、丈量并绘制出现场图的全过程。

现场图作为道路交通事故处理工作中的一项重要证据，可用来恢复现场，分析事故原因，补充现场笔录、现场照片所难以表达的事故现场的空间关系。

现场图所反映出来的现场各元素之间的位置关系，反映出事故发生后的状态，应该能使没有到过现场的人也能看懂现场图反映的现场状况。

根据《道路交通事故现场图绘制》（GA49－93）的规定，道路交通事故现场图可以分为现场记录图、现场比例图、现场断面图、现场立面图和现场分析图等。

（1）现场记录图。

它是将存在于道路交通事故现场的有关要素和物体，用正投影的方式，绘制成平面图形。

这是使用最广泛的图形。

（2）现场比例图。

是将道路交通事故的有关要素和物体，严格按一定比例绘制的道路交通事故现场全部或局部的平面图形。

（3）现场断面图。

也称剖面图，即将车辆、物体甚至道路按需要从某一部位、某一方向剖切开来，用正投影或侧投影的方式，绘制成平面图形，以剖面图来表达一般难以直接表现的内容。

（4）现场立面图。

用侧投影的方式，将车辆或物体某一侧面上的痕迹位置、形状、大小绘制成平面图形。

它对表现不同车辆、物体上的造型客体和承受客体之间的关系十分有用。

（5）现场分析图。

是表示道路交通事故发生时车辆、行人不同的运行轨迹和时序及冲突点位置的平面视图。

通常，在道路交通事故现场绘制的是现场记录图，随着科学技术的发展和高科技手段的引入，由计算机现场绘制的现场比例图越来越多地出现在事故处理的活动中。

现场图的绘制不仅是一个绘图过程，实际上还应包括现场测量的过程。

只有准确地找到测量点，并精确地读出数据，才能绘制出正确的现场图。

交通事故现场图绘制引言交通事故是现代社会中不可避免的问题之一。

为了对交通事故进行调查和分析，交通管理部门常常需要绘制交通事故现场图。

交通事故现场图可以帮助调查人员复原事故发生的过程，确定事故的责任和原因，为相关的法律程序提供证据。

本文将介绍交通事故现场图的绘制过程，包括所需工具和步骤等。

绘制工具绘制交通事故现场图需要使用一些特定的工具，如测量工具、绘图工具和标记工具等。

下面是一些常用的绘制工具：•测量工具：测量工具主要用于测量现场的尺寸和距离，包括测量尺、测距仪和角度测量仪等。

•绘图工具：绘图工具用于绘制现场的平面图，可以使用纸张和铅笔手绘，也可以使用计算机绘图软件进行绘制。

•标记工具：标记工具用于标记事故现场的关键信息，如车辆位置、撞击点和道路标记等。

常用的标记工具有颜色标记笔和贴纸等。

绘制步骤下面是绘制交通事故现场图的一般步骤：1.视察现场：首先，调查人员需要到达现场，对事故现场进行视察。

他们需要观察并记录现场的地形、道路状况和标志等。

2.测量现场：调查人员使用测量工具进行现场的测量。

他们需要测量事故车辆的位置、道路的宽度和长度等。

测量结果将作为绘制现场图的基础数据。

3.绘制基本图：根据测量结果，调查人员可以开始绘制现场的基本图。

他们可以使用纸张和铅笔手绘，或者使用计算机绘图软件进行绘制。

基本图应该包括道路、车辆和其他重要的物体。

4.标记关键信息：在基本图上标记事故现场的关键信息，如车辆位置、撞击点和道路标记等。

可以使用颜色标记笔或贴纸进行标记。

5.补充细节：根据需要，可以补充绘制其他细节，如交通信号灯和路标等。

6.图例和文字说明：在现场图的边缘或底部添加图例和文字说明，解释图中的符号和标记。

这将有助于其他人理解图中的信息。

7.审查和修改：绘制完成后，调查人员需要审查现场图，并进行必要的修改和补充。

确保现场图准确无误。

8.存档和分发：完成绘制和修改后，现场图应该被存档，并分发给相关的人员和机构。

道路交通事故现场图绘制1. 引言在道路交通事故现场勘查和调查过程中，绘制道路交通事故现场图是非常重要的一项工作。

道路交通事故现场图是指通过绘制地面平面图，标记出事发地点、车辆位置、道路情况等信息，以便后续的分析和调查。

本文将介绍道路交通事故现场图绘制的步骤和要点，以帮助相关人员正确绘制清晰准确的现场图，提高勘查和调查工作效率。

2. 道路交通事故现场图绘制步骤绘制道路交通事故现场图需要遵循一定的步骤，下面是典型的绘制流程：2.1 收集现场相关信息在绘制现场图之前，需要先收集相关的现场信息。

包括但不限于：•事故地点的具体位置和周边环境描述。

•各个交通参与者的资料，包括车辆信息、驾驶人信息等。

•事发时的天气状况、道路环境状况等。

2.2 确立绘制比例尺根据实际情况，确定适当的图纸比例尺，以便在有限的绘图空间内准确展示现场情况。

2.3 绘制事发地点示意图根据现场情况，在图纸上绘制事发地点示意图，包括道路形状、交叉口位置、标志标线等。

注意要按照实际比例绘制。

2.4 标记车辆位置根据现场调查和证据，确定各个车辆在事发时的位置，并在图上标明。

可以使用箭头或者其他符号表示车辆的行驶方向。

2.5 绘制事故痕迹根据现场勘查结果，绘制出事故发生后的车辆运动轨迹和撞击痕迹。

可以使用虚线或者其他方式表示。

2.6 插入文字说明根据需要，在图上插入文字说明，详细描述事故发生的过程和相关细节，如交通信号灯状态、事故发生时间等。

2.7 整理并复核绘制完成后，对图纸进行整理，确保各个要素的位置和比例正确。

同时，进行复核，验证绘制的准确性。

3. 道路交通事故现场图绘制要点绘制道路交通事故现场图时需注意以下要点：•准确性：绘制的现场图应准确反映事故现场的情况，尽量避免任何误差和主观偏差。

•清晰性：绘制的现场图应清晰易读，标线和标记要明确，字迹要清楚。

•规范性：绘制的现场图应符合相关的绘图规范和标准，便于其他人员理解和使用。

•细节性：绘制的现场图应包含尽可能多的细节信息，以便后续调查和分析。

道路交通事故现场图绘制1.绘图的一般要求1.1适用普通程序处理的各类交通事故均应绘制现场记录图。

现场比例图、现场断面图、现场立面图、现场分析图可根据需要选择绘制。

适用简易程序处理的交通事故，可不绘制现场图。

1.2现场记录图是记载和固定交通事故现场客观事实的证据材料，应全面、形象地表现交通事故现场客观情况。

但一般案情简明的交通事故，在能够表现现场客观情况的前提下，可力求制图简便。

1.3绘制各类现场图需要做到客观、准确、清晰、形象，图栏各项内容填写齐备，数据完整，尺寸准确，标注清楚。

用绘图笔或翠水笔绘制、书写。

1.4现场记录图、现场比例图、现场分析以正投影俯视图形式表示。

1.5交通事故现场图各类图形符合应按实际方向绘制。

1.6交通事故现场的方向，应按实际情况形在现场图右上方用方向标标注；难以判断方向的，可用“←”或“→”直接标注在道路图例内，注明道路走向通往的地名。

2．图线规格及图形符合2.1各种图形的名称、形式、代号以及在图上的一般应用如表B1(补充件)所示。

2.2图线宽度：0.25～2.0mm间选择。

在同一图中同类图形符号的图线应基本一致。

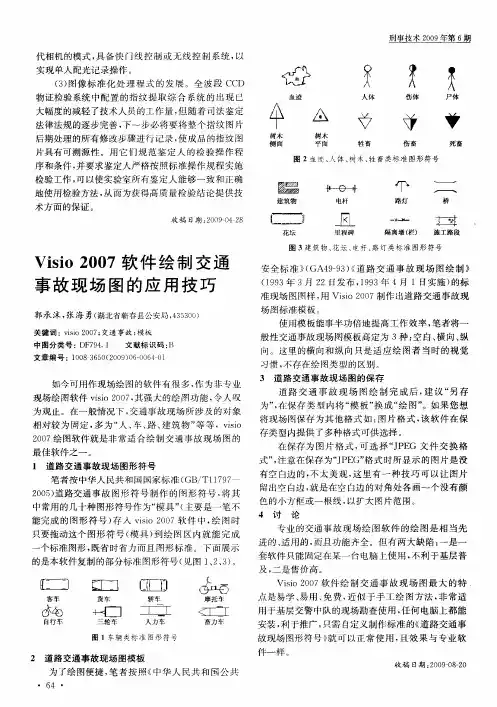

2.3绘制现场图的图形符合应符合《道路交通事故现场图形符号》标准的规定。

《道路交通事故现场图形符合》标准中未作规定的，可按实际情况绘制，但应在说明栏中注明。

3．比例3.1本标准中的比例是指现场比例图中各要素和相互关系的线性尺寸与现场实际相应尺寸之比。

3.2绘制现场比例图时可优先采用1∶200比例。

也可根据需要选择其他比例。

3.3绘制比例图时应采用同一比例，有特殊情况的需注明。

3.4绘制比例应标注在图中比例栏内。

3.5图形符合的比例要求。

3.5.1须按比例绘制的图形符合：a.机动车、非机动车图形符号；b.道路形式、结构；c.动态痕迹的长度；道路隔离带(桩)；d.图中各主要要素间的图形符号。

3.5.2可不按比例绘制的图形符号：a.人体、牲畜；b.交通安全设施；c.动态痕迹的宽度；d.其他图形符号。

前言.......................................................................................................................................... - 1 - 第1章系统功能介绍.............................................................................................................. - 2 -1.1 系统技术指标所遵从的国家标准和公安部颁发标准 ............................................ - 2 -1.2 系统构成.................................................................................................................... - 2 -1.3 系统硬件图示............................................................................................................ - 3 -1.4 系统功能特点............................................................................................................ - 3 - 第2章程序快速使用步骤...................................................................................................... - 7 -2.1 操作步骤.................................................................................................................... - 7 -2.2 快速使用方法............................................................................................................ - 7 - 第3章激光测距仪的使用说明............................................................................................ - 11 - 第4章 GPS卫星自动调入预置道路..................................................................................... - 13 -4.1 开启GPS定位功能.................................................................................................. - 13 -4.2 通过GPS录入预置道路.......................................................................................... - 14 -4.3 自动调入预置道路.................................................................................................. - 15 - 第5章图层............................................................................................................................ - 16 -5.1 所有图层.................................................................................................................. - 16 -5.2 道路.......................................................................................................................... - 16 -5.3 图符.......................................................................................................................... - 17 -5.4 痕迹及其他.............................................................................................................. - 18 - 第6章案例统计及上传........................................................................................................ - 20 -6.1 案例统计.................................................................................................................. - 20 -6.2 案例无线上传.......................................................................................................... - 20 - 第7章工具菜单及快捷按钮使用说明................................................................................ - 25 -7.1 工具栏使用介绍...................................................................................................... - 25 -7.1.1 新建案例功能................................................................................................ - 25 -7.1.2 打开案例功能................................................................................................ - 26 -7.1.3 保存案例功能................................................................................................ - 26 -7.1.4 保存道路功能................................................................................................ - 27 -7.1.5 放大、缩小、全图功能................................................................................ - 27 -7.1.6 比例图及数据校验功能................................................................................ - 28 -7.1.7 勘查笔录功能................................................................................................ - 29 -7.1.8 激光测距功能................................................................................................ - 29 -7.1.9 道路图层锁定功能........................................................................................ - 29 -7.1.10 图形复制功能.............................................................................................. - 30 -7.1.11 结束操作功能.............................................................................................. - 30 -7.1.12 智能操作提示功能...................................................................................... - 30 -7.2 右侧工具按钮介绍.................................................................................................. - 31 -7.2.1 三种车道绘制功能........................................................................................ - 31 -7.2.2 增加、删除车道功能.................................................................................... - 35 -7.2.3 人行横道绘制功能........................................................................................ - 35 -7.2.4 开断口功能.................................................................................................... - 36 -7.2.5 智能标注........................................................................................................ - 37 -7.2.6 文字输入功能................................................................................................ - 41 -7.2.7 撤销功能........................................................................................................ - 42 -7.2.8 删除功能........................................................................................................ - 43 -7.2.9 手绘线形功能................................................................................................ - 43 -7.2.10 多点折线及多点曲线绘制功能.................................................................. - 46 -7.2.11 断面图功能.................................................................................................. - 46 - 第8章操作流程功能说明.................................................................................................... - 49 -8.1 第一步基本信息.................................................................................................. - 49 -8.1.1本地参数配置................................................................................................ - 50 -8.1.2 事故时间选择方法........................................................................................ - 50 -8.1.3 绘图时间........................................................................................................ - 51 -8.1.4 事故地点........................................................................................................ - 51 -8.2 第二步绘图——绘制道路.................................................................................. - 51 -8.2.1 打开预置道路................................................................................................ - 51 -8.2.2 模板绘制道路功能........................................................................................ - 52 -8.2.3 自行绘制道路功能........................................................................................ - 53 -8.3 第二步绘图——添加事故元素.......................................................................... - 53 -8.3.1 交通元素操作................................................................................................ - 54 -8.3.2 地面痕迹操作................................................................................................ - 55 -8.3.3 路旁水沟、路旁干涸水沟、人行道............................................................ - 56 -8.3.4 导流带的操作................................................................................................ - 57 -8.3.5 绘制用户图形的操作.................................................................................... - 58 -8.3.6 其它物体操作................................................................................................ - 60 -8.4 第三步打印预览.................................................................................................. - 60 -8.4.1 附加说明........................................................................................................ - 60 -8.4.2 勘查笔录........................................................................................................ - 62 -8.4.3 修改现场图.................................................................................................... - 62 -8.4.4 打印现场图.................................................................................................... - 62 - 第9章勘查笔录.................................................................................................................... - 63 -9.1 道路基本情况.......................................................................................................... - 63 -9.2 相关部门到达情况.................................................................................................. - 64 -9.3 初步判断现场人员伤亡.......................................................................................... - 65 -9.4 肇事车辆情况.......................................................................................................... - 67 -9.5 当事人及证人情况.................................................................................................. - 67 -9.6 涉及危险物品情况.................................................................................................. - 69 -9.7 抽血或提取尿样情况.............................................................................................. - 69 -9.8 痕迹物证提取情况.................................................................................................. - 70 -9.9 照相或摄像情况...................................................................................................... - 71 -9.10 其他需要记录情况................................................................................................ - 72 -9.11 初始笔录................................................................................................................ - 73 -9.12 保存........................................................................................................................ - 73 -9.13 生成WORD............................................................................................................... - 73 -9.14 直接打印................................................................................................................ - 73 - 第10章询问笔录及讯问笔录.............................................................................................. - 74 -10.1 讯问笔录................................................................................................................ - 74 -10.2 询问笔录................................................................................................................ - 75 - 第11章三角定位测量方法.................................................................................................. - 77 -11.1 三角定位测量法.................................................................................................... - 77 -11.2 三角定位输入方法................................................................................................ - 77 - 第12章垂直定位测量方法.................................................................................................. - 78 -12.1 垂直定位测量法.................................................................................................... - 78 -12.2 垂直定位输入方法................................................................................................ - 78 - 第13章新测量方法简介...................................................................................................... - 79 -13.1 三角坐标定位测量法............................................................................................ - 79 -13.1.1 一个基准点的三角定位测量法.................................................................. - 79 -13.1.2 两个基准点的三角定位测量法.................................................................. - 80 -13.2 三角坐标定位输入方法........................................................................................ - 80 -13.2.1 一个基准点的三角定位输入方法.............................................................. - 80 -13.2.2 两个基准点的三角定位输入方法.............................................................. - 80 -13.3 直角坐标定位测量法............................................................................................ - 81 -13.4 直角坐标定位输入方法........................................................................................ - 81 -13.5 极坐标定位测量法................................................................................................ - 82 -13.6 极坐标定位输入方法............................................................................................ - 82 -13.7 综合定位测量法.................................................................................................... - 83 -13.8 综合定位输入方法................................................................................................ - 83 - 第14章常见问题及解决方法.............................................................................................. - 85 -14.1 平板电脑使用部分................................................................................................ - 85 -14.2 打印部分................................................................................................................ - 86 -14.3 程序运行部分........................................................................................................ - 86 - 增订一智能铅笔绘制道路.................................................................................................... - 88 -一、智能铅笔绘制道路的意义........................................................................................ - 88 -二、使用智能铅笔绘制道路............................................................................................ - 88 -前言目前我国的交通管理行业正在向着数字化和信息化的方向迈进，交通行业管理水平也在不断的进步，手段也在不断革新，为了提高交通事故现场图的处理效率，增强交通事故现场图比例图测绘的规范性和准确性，降低事故现场图对交通状况的影响，提高对交通事故档案的管理水平和效率，我们推出了该计算机辅助交通事故现场图绘制系统。

一、系统概述二、技术特点1、系统严格通过公安部交通安全产品质量监督检测中心依据最新发布实施的《基于多旋翼无人驾驶航空器的道路交通事故现场勘查系统》（GAT1382-2018）标准的检测认定，完全符合相关国家标准和公安部颁发的相关法规，完全符合交通事故责任认定要求，遵从标准如下：《道路交通事故现场图绘制系统通用技术条件》标准（GAT1382-2018）《道路交通事故现场图形符号》（GB/T11797-2005）《交通事故案卷文书》（GA40-2018）、《道路交通标志和标线》（GB5768-2009）《道路交通事故现场图绘制》（GA49-2014）《道路交通事故痕迹物证勘验》（GA41-2014）2、系统摄影测量精度严格通过公安部检测认定，符合公安部《道路交通事故痕迹物证勘验》（GA41-2014）标准中对事故现场勘验的要求。

3、交通事故现场快速撤离成图迅速，节省处警时间，10分钟之内现场处理完毕，成图具有宏观性和快捷性4、只需一张事故现场照片即可拍摄到百米事故现场全貌，现场无需摆放标定物，无需人工测量，通过精准的软件算法实现高精度数码摄影测量，道路交通事故现场中任意所需测量数据均可通过软件在照片中实现精准测量，并可按照道路交通事故现场图选用的特定勘查定位方式将距离数据规范地标注在事故现场图中。

该系统是遵照公安部道路交通事故处理相关的法律法规，利用无人机航拍技术和高精度数码摄影测量技术手段而开发研制的一套高效的道路交通事故现场快速勘查处置系统，该系统功能严谨实用，操作简便快捷，通过无人机高空航拍的一张照片即可快速准确地制作生成规范的道路交通事故现场实景记录图和道路交通事故现场比例图，并可在现场快速打印输出，由当事人签字认可，事故现场所有的勘查定位数据由系统自动生成，无需人工测量，自动化程度高，尤其对处置大型的事故现场更为方便，同时系统还具备事故现场远程无线高清图像实时直播功能，便于高层领导协同指挥。
