各类消防标示图示

消防安全标识图例-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII消防安全标识图例序号标志图例名称及制作规格设置说明1消防手动报警按钮标志规格：13*13设置在手动火灾报警按钮附近，标明名称和使用方法。

2火警电话标志规格：27*27设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。

3发声警报器标志规格：13*13设置在发声警报器或其启动装置附近。

4消火栓起泵按钮规格：27*27设置在室内消火栓附近，标明名称和使用方法。

序号标志图例名称设置说明5消防电梯标志规格：27*13设置在消防电梯口，标明消防电梯的位置。

6消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。

7喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。

8消防水带标志规格：13*13设置在消防水带附近位置。

9灭火器标志规格：27*27设置在灭火器存放的位置10地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。

序号标志图例名称设置说明11地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。

12如图灭火器使用标志规格：27*7设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。

13如图室内消火栓标志规格：45*设置在室内消火栓箱门上。

14防火卷帘地面标志规格：43*9设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。

15防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。

16防火门标志规格：27*10设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。

序号标志图例名称设置说明17消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。

18灭火设备标志规格：27*27设置在灭火设备附近，标明灭火设备位置。

各类消防标示图示标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]消防安全标志GB 13495—92国家技术监督局1992—06—12批准 1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。

1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。

1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。

本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。

2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。

消防安全标志的颜色应符合GB 2893中的有关规定。

消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。

3．1 火灾报警和手动控制装置的标志表13表23表33表433义的方向。

表5只列出左向和左下向的方向辅助标志。

根据实际需要，还可以制作指示其他方向的方向辅助标志(见图1、图3c)。

3．5．4 在标志远离指示物时，必须联用方向辅助标志。

如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。

3．5．5 方向辅助标志与3．1—3．4中的图形标志联用时，如系指示左向(包括左下、左上)和下向，则放在图形标志的左方；如系指示右向(包括右下、右上)。

则放在图形标志的右方(见图1、图3c)。

3．5．6 方向辅助标志的颜色应与联用的图形标志的颜色统一(见图1、图2c)。

图1 方向辅助标志使用举例3．6 文字辅助标志3．6．1 将3．1～3．4中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。

工地常见消防标志图集，工作中随时可能用得着消防安全标志指由安全色、边框、图像为主要特征的图形符号或文字构成的标志，用以表达与消防有关安全信息的图形标志，包括火灾报警和手动控制装置的标志、火灾时疏散途径的标、灭火设备的标志、具有火灾、爆炸危险的地方或物质的标志、方向辅助标志等。

消防安全太重要了，本人小时候见过油库起火，那场景，隔十几里路看着都吓人。

简直就是恐怖。

大工地上，高压电缆、油料、油库、氧气乙炔等东西都很多，一旦出现火灾，经济和人员损失，哪一样都输不起。

电视和网络上，也时常看到火灾造成的恐怖后果。

所以，安全工程师为您整理了这份材料，工作中随时都可能用得着。

各种消防标志牌如下：上图从左到右依次为消火栓、灭火器箱、灭火器，这三种消防器材上的标识样式。

消火栓箱：1、消火栓箱前面应标注“消火栓”、“火警电话”（含内部火警电话）、“编号”等，字体为黑体；2、消火栓应统一编号；灭火器箱：1、灭火器箱须标明“灭火器箱”、“火警电话119”、使用方法和编号等，文字为反白色黑体，位置居中，保证清晰可辨，箱体外观涂刷红色；2、当箱内放置泡沫灭火器时，须在上部放置“不适合电火”标志（泡沫灭火器不适合扑灭带电火灾），灭火器箱内侧，应有检查标准及历次检查记录。

3、灭火器箱不得上锁；4、灭火器标志牌应固定在灭火器箱的上方，泡沫灭火器和泡沫灭火器箱应标注“不适用于电火”字样；灭火器：1、灭火器外观应注明“灭火器”成分，文字反白色，位置居中，保证清晰可辨；2、灭火器应统一编号；灭火器应设置在位置明显和便于取用的地点，且不得影响安全疏散；3、灭火器的摆放要稳固，其铭牌应该朝外。

手提式灭火器最好放在灭火器箱内或挂钩、托架上，其顶部离地面高度不能大于1.50米；底部离地面高度最好不要小于0.08米；4、灭火器应该定期检验并张贴检验合格证。

消防沙箱、“防火重点部位”标志牌、消防设备标志方向辅助标志消防沙箱，消防沙箱应刷为红色，沙箱前面或上部应标识消防沙箱字样，并配置消防铲消防斧等；“防火重点部位”标志牌，防火重点部位标志牌指示火灾危险性大、发生火灾损失大、伤亡大、影响大的部位和场所；消防设备标志方向辅助标志，消防设备标志远离指示物时，必须联用方向辅助标志。

消防安全标志知识及图解消防安全标志是由安全色、边框和以图像为主要特征的图形符号成文字构成的标志，用于表达与消防有关的安全信息。

根据国家标准《消防安全标志设置要求》，下列场所或部位应设置相应的消防安全标志：一、商场(店)、影剧院、娱乐厅、体育馆、医院、饭店、旅馆、网吧、高层公寓和候车(船、机)室大厅等人员密集的公共场所的紧急出口处、疏散通道外、层间异位的楼梯间、避难层的楼梯间、大型公共建筑常用的光电感应自动门或360度旋转门旁设置一般平开疏散门，必须相应地设置“紧急出口”标志。

在远离紧急出口的地方，应将“紧急出口”标志与“疏散通道方向”标志联合设置，箭头必须指向通往紧急出口的方向。

二、紧急出口或疏散通道中的单向门必须在门上设置“推开”标志，在其反面应设置“拉开”标志。

三、紧急出口或疏散通道中的门上应设置“禁止锁闭”标志。

四、滑动门上应设置“滑动开门”标志。

标志中的箭头方向必须与门的开启方向一致。

五、需要击碎玻璃板才能拿到钥匙打开工具门的地方或疏散中需要打开板面才能制造一个出口的地方必须设置“击碎板面”的标志。

六、各类建筑中的隐蔽式消防设备存放地点应相应地设置“灭火设备”、“灭火器”和“消防水带”等标志。

室外消防梯和自行保管的消防梯存放点应设置“消防梯”标志。

远离消防设备存放地点的地方应将灭火设备标志与方向辅助标志联合设置。

七、手动火灾报警按钮和固定灭火系统的手动启动器等装置附近必须设置“消防手动启动器”标志。

在远离该装置的地方，应与方向辅助标志联合设置。

八、设有灭火报警器或火灾事故广播喇叭的地方应相应地设置“发声警报器”标志。

九、设有火灾报警电话的地方应设置“火警电话”标志。

对于设有公用电话的地方(如电话亭)，也可设置“火警电话”标志。

十、设有地下消火栓、消防水泵接合器和不易被看到的地上消火栓等消防器具的地方，应设置“地下消火栓”、“地上消火栓”和“消防水泵接合器”等标志。

十一、在下列区域应相应地设置“禁止烟火”、“禁止吸烟”、“禁止放易燃物”、“禁止带火种”、“禁止燃放鞭炮”、“当心火灾——易燃物”、“当心火灾——氧化物”和“当心爆炸——爆炸性物质”等标志：1、具有甲、乙、丙类火灾危险的生产厂区、厂房等的入口处或防火区内；2、具有甲、乙、丙类火灾危险的仓库的入口处或防火区内；3、具有甲、乙、丙类液体储罐、堆场等的防火区内；4、可燃、助燃气体储罐或罐区与建筑、建筑物堆场的防火区内；5、民用建筑中燃油、燃气锅炉房、油浸变压器室，存放、使用易燃易爆化学物品的商店、作坊、储藏间内及其附近；6、甲、乙、丙类液体及其他化学危险物品的运输工具上；7、森林和矿山等防火区内。

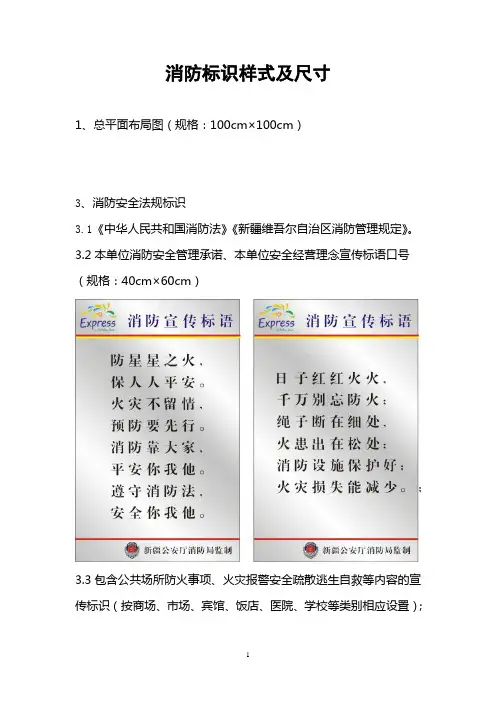

消防标识样式及尺寸1、总平面布局图（规格：100cm×100cm）3、消防安全法规标识3.1《中华人民共和国消防法》《新疆维吾尔自治区消防管理规定》。

3.2本单位消防安全管理承诺、本单位安全经营理念宣传标语口号（规格：40cm×60cm）3.3包含公共场所防火事项、火灾报警安全疏散逃生自救等内容的宣传标识（按商场、市场、宾馆、饭店、医院、学校等类别相应设置）；4、禁烟标识（30cm×30cm）10个5、“禁止卧床吸烟”提示牌（宾馆客房床头摆放）(规格：20cm×30cm，40cm×20cm)6、灭火器箱标识(规格：50cm×20cm)7、“消防安全疏散图”（宾馆客房门后）设置（规格：40cm×60cm）8、室内消火栓箱标识(规格：40cm×60cm)一般建筑高层建筑9、手动火灾报警按钮标识（规格：15cm×10cm）10.1、防火卷帘标识（规格：20cm×25cm）10.2、“防火卷帘下禁止堆放物品”标识，划线标明操作场地（规格：17cm×5cm）10.3、防排烟启动按钮标识（规格：20cm×25cm）10.4、“消防设施按钮严禁遮挡”标识（规格：15cm×5cm）11.1、消防水泵标识（规格：30cm×40cm）11.2、“消防水泵房，闲人免进”标识（规格：30cm×30cm）1个11.3、消防安全职责制度、操作规程标识（规格：40cm×60cm）12.1、消防水箱标识（规格：40cm×30cm）1个12.2、“消防水箱间，闲人免进”标识（规格：30cm×30cm）1个13.1、配电室和发电室标识（规格：30cm×30cm）13.2、“配电室闲人免进”标识和消防安全职责制度、操作规程标识（规格：30cm×30cm）13.3、“发电机室闲人免进”标识和消防安全职责制度、操作规程标识（规格：30cm×30cm）14.1、建筑自动消防设施检测合格标识（规格：40cm×30cm）14.2、消防控制室联动控制柜标识（规格：40cm×30cm）14.3、火灾自动报警系统报警控制柜标识（规格：40cm×30cm）（规格：30cm×25cm）14.4、自动喷水灭火系统水泵控制柜标识（规格：30cm×25cm）15.1、消防控制室标识（规格：30cm×30cm）1个15.2、消防控制设备标识（规格：30cm×25cm）16、“安全出口”标志17、“疏散走道”标志（规格：200cm×20cm）18、“安全出口”标志19.1、“灯光疏散”标志19.2、“严禁锁闭”标识（规格：30cm×30cm）19.3、“防火门请随手关闭”标识（规格：30cm×30cm）19.4、“火灾时严禁使用电梯逃生”标识（规格：40cm×30cm）2个20.1、“防火型报警逃生门”标识（规格：30cm×50cm）20.2、“灯光安全出口”标识21.1、消防安全职责制度、操作规程标识（规格：40cm×60cm）21.2、“严禁烟火”标识（规格：30cm×30cm）22、“消火栓”标识（规格：40cm×60cm）一般建筑高层建筑23、“地上水泵结合器”标识（规格：40cm×50cm）24、室外“地下消火栓”标识（规格：D=40cm H=160cm）25、“消防水池”标识（规格：30cm×30cm）1个26.1、“消防车道”标识（规格：160cm×60cm）26.2、“消防车道严禁占用”标识（规格：200×60cm）27、“此处X米内为防火间距，严禁占用”标识（规格：160 cm×70cm）消防控制室相关职责、制度（规格：40cm×60cm）消防设施分布及疏散路线图（规格：70cm×30cm）建筑消防设施维护保养协议；自动消防设施年度检测报告、季（月）检测情况记录；消防控制室操作人员培训合格证复印件。

消防安全标志大全消防安全标志是指用于指示、警示和禁止与消防安全相关的事项的标志符号。

在公共场所、工厂车间、学校等地方广泛应用，起着保护人们生命财产安全的重要作用。

本文将介绍一些常见的消防安全标志，以增加人们的防火意识和应急能力。

一、消防器材标志1. 灭火器标志灭火器标志一般呈正方形，中间绘有灭火器图案，图案下方标有大写字母“灭火器”字样，用以标识灭火器的位置及使用方法。

2. 消防栓标志消防栓标志采用长方形设计，中央为蓝底白字的文字“消防栓”字样，用以标识消防栓的位置，提醒人们发生火灾时可以使用消防栓进行灭火。

3. 防火门标志防火门标志一般为方形，中央绘有一个防火门的图案，用以标识防火门的位置，提醒人们发生火灾时可以选择防火门逃生。

二、疏散标志1. 疏散通道标志疏散通道标志多呈绿底白字的箭头形状，用以标识疏散通道的方向和位置，帮助人们正确疏散逃生。

2. 安全出口标志安全出口标志一般采用绿底白字，中央绘有一个奔向左或右的白色箭头，用以标识安全出口的位置，帮助人们快速找到离开的通道。

3. 疏散楼梯标志疏散楼梯标志一般为蓝底白字，中央绘有一个人形图案和楼梯图案，用以标识疏散楼梯的位置，提醒人们火灾发生时可以通过楼梯逃生。

三、禁止标志1. 禁止吸烟标志禁止吸烟标志一般为红底白字，中央绘有一个拇指和食指捏住烟蒂的图案，用以提醒人们在该区域内禁止吸烟。

2. 禁止明火标志禁止明火标志常采用红底白字，中央绘有一个火焰被斜线划掉的图案，用以提醒人们在该区域内禁止使用明火。

3. 禁止乱扔烟蒂标志禁止乱扔烟蒂标志一般为红底白字，中央绘有一个手将烟蒂丢入垃圾桶的图案，用以提醒人们在该区域内禁止乱扔烟蒂。

四、警示标志1. 高温烫伤标志高温烫伤标志一般为黄底黑字，中央绘有一个手指浸入水中的图案，用以提醒人们小心避免接触高温物品。

2. 电击危险标志电击危险标志一般为红底白字，中央绘有一个手指触电的图案，用以提醒人们注意避免触电。

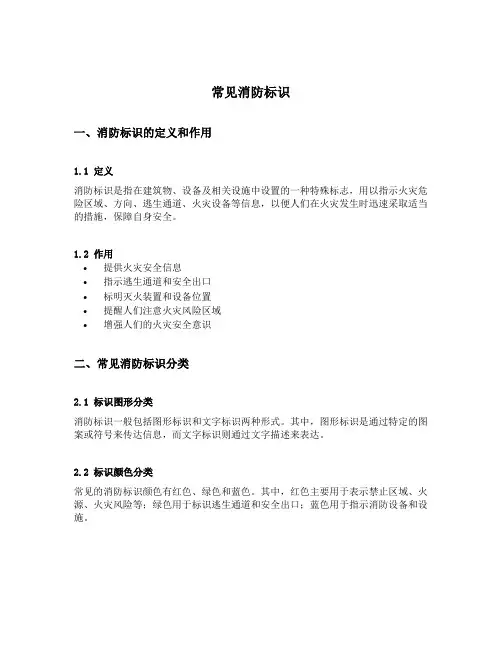

常见消防标识一、消防标识的定义和作用1.1 定义消防标识是指在建筑物、设备及相关设施中设置的一种特殊标志，用以指示火灾危险区域、方向、逃生通道、火灾设备等信息，以便人们在火灾发生时迅速采取适当的措施，保障自身安全。

1.2 作用•提供火灾安全信息•指示逃生通道和安全出口•标明灭火装置和设备位置•提醒人们注意火灾风险区域•增强人们的火灾安全意识二、常见消防标识分类2.1 标识图形分类消防标识一般包括图形标识和文字标识两种形式。

其中，图形标识是通过特定的图案或符号来传达信息，而文字标识则通过文字描述来表达。

2.2 标识颜色分类常见的消防标识颜色有红色、绿色和蓝色。

其中，红色主要用于表示禁止区域、火源、火灾风险等；绿色用于标识逃生通道和安全出口；蓝色用于指示消防设备和设施。

2.3 标识位置分类消防标识根据设置的位置不同，可以分为固定标识、挂图标识和贴纸标识。

固定标识一般固定在墙壁上，如消防疏散示意图；挂图标识一般挂在某个设备上，如消防器材示意图；贴纸标识则直接粘贴在指定位置，如灭火器标识。

三、常见消防标识解析3.1 禁止标识禁止标识主要用于标明禁止区域，以及禁止进行某些危险行为。

常见的禁止标识包括： - 禁止吸烟标识：表示禁止在该区域吸烟，以防止烟雾引发火灾。

- 禁止明火标识：表示禁止在该区域使用明火，以防止火灾发生。

- 禁止存放易燃物标识：表示禁止在该区域存放易燃物品，以避免火灾隐患。

3.2 指示标识指示标识主要用于指示逃生通道、安全出口和消防设备位置等。

常见的指示标识包括： - 安全出口指示标识：表示安全出口的位置和方向，以便人们在火灾发生时迅速逃生。

- 消防器材指示标识：表示消防器材所在位置，如灭火器、灭火器箱等。

3.3 应急标识应急标识主要用于标明紧急处理和撤离的相关信息。

常见的应急标识包括： - 疏散标识：表示遇到火灾等紧急情况时的疏散路线和安全区域。

- 急救设施标识：表示医疗急救设施的位置和联系方式，便于在火灾发生时进行急救。

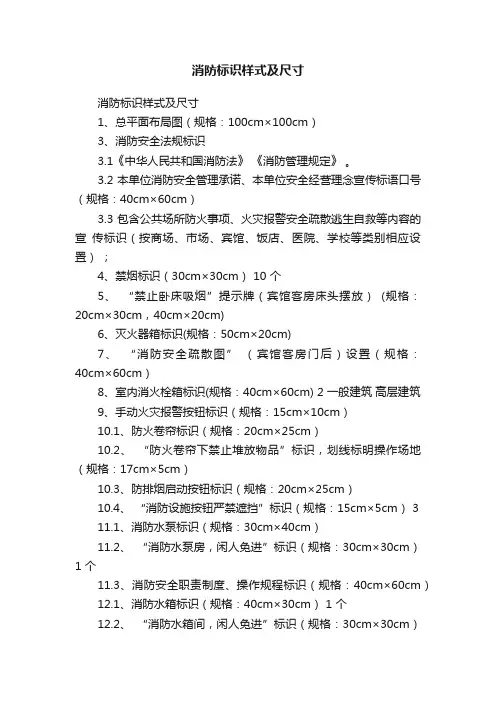

消防标识样式及尺寸消防标识样式及尺寸1、总平面布局图（规格：100cm×100cm）3、消防安全法规标识3.1《中华人民共和国消防法》《消防管理规定》。

3.2 本单位消防安全管理承诺、本单位安全经营理念宣传标语口号（规格：40cm×60cm）3.3 包含公共场所防火事项、火灾报警安全疏散逃生自救等内容的宣传标识（按商场、市场、宾馆、饭店、医院、学校等类别相应设置）；4、禁烟标识（30cm×30cm） 10 个5、“禁止卧床吸烟”提示牌（宾馆客房床头摆放）(规格：20cm×30cm，40cm×20cm)6、灭火器箱标识(规格：50cm×20cm)7、“消防安全疏散图” （宾馆客房门后）设置（规格：40cm×60cm）8、室内消火栓箱标识(规格：40cm×60cm) 2 一般建筑高层建筑9、手动火灾报警按钮标识（规格：15cm×10cm）10.1、防火卷帘标识（规格：20c m×25cm）10.2、“防火卷帘下禁止堆放物品”标识，划线标明操作场地（规格：17cm×5cm）10.3、防排烟启动按钮标识（规格：20cm×25cm）10.4、“消防设施按钮严禁遮挡”标识（规格：15cm×5cm） 311.1、消防水泵标识（规格：30cm×40cm）11.2、“消防水泵房，闲人免进”标识（规格：30cm×30cm）1 个11.3、消防安全职责制度、操作规程标识（规格：40cm×60cm）12.1、消防水箱标识（规格：40cm×30cm） 1 个12.2、“消防水箱间，闲人免进”标识（规格：30cm×30cm）1个 413.1、配电室和发电室标识（规格：30cm×30cm）13.2、“配电室闲人免进”标识和消防安全职责制度、操作规程标识（规格：30cm×30cm）13.3、“发电机室闲人免进”标识和消防安全职责制度、操作规程标识（规格：30cm×30cm）14.1、建筑自动消防设施检测合格标识（规格：40cm×30cm）14.2、消防控制室联动控制柜标识（规格：40cm×30cm）14.3、火灾自动报警系统报警控制柜标识（规格：40cm×30cm）（规格：30cm×25cm） 514.4、自动喷水灭火系统水泵控制柜标识（规格：30cm×25cm）15.1、消防控制室标识（规格：30cm×30cm） 1个15.2、消防控制设备标识（规格：30cm×25cm）16、“安全出口”标志17、“疏散走道”标志（规格：200cm×20cm）18、“安全出口”标志19.1、“灯光疏散”标志19.2、“严禁锁闭”标识（规格：30cm×30cm） 619.3、“防火门请随手关闭”标识（规格：30cm×30cm）19.4、“火灾时严禁使用电梯逃生”标识（规格：40cm×30cm）2个20.1、“防火型报警逃生门”标识（规格：30cm×50cm）20.2、“灯光安全出口”标识21.1、消防安全职责制度、操作规程标识（规格：40cm×60cm）21.2、“严禁烟火”标识（规格：30cm×30cm） 722、“消火栓”标识（规格：40cm×60cm）一般建筑高层建筑23、“地上水泵结合器”标识（规格：40cm×50cm）24、室外“地下消火栓”标识（规格：D=40cm H=160cm）25、“消防水池”标识（规格：30cm×30cm） 1个26.1、“消防车道”标识（规格：160cm×60cm）26.2、“消防车道严禁占用”标识（规格：200×60cm）27、“此处 X 米内为防火间距，严禁占用” 标识（规格： 160 cm×70cm）消防控制室相关职责、制度（规格：40cm×60cm）消防设施分布及疏散路线图（规格：70cm×30cm）建筑消防设施维护保养协议；自动消防设施年度检测报告、季（月）检测情况记录；消防控制室操作人员培训合格证复印件。

消防安全标志GB 13495—92国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。

1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。

1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。

本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。

2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。

消防安全标志的颜色应符合GB 2893中的有关规定。

消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。

3．1 火灾报警和手动控制装置的标志编号标志名称说明3．1．1消防手动启动器MANUAL ACTIV ATINGDEVICE 指示火灾报警系统或固定灭火系统等的手动启动器ISO 6309No．1发声警报器FIRE ALARM 可单独用来指示发声警报器，也可与3．1．1条标志一起使用，指示该手动启动装置是启动发声警报器的ISO 6309No．23．1．3火警电话FIRE TELEPHONE 指示在发生火灾时，可用来报警的电话及电话号码GB 2894—88No．4—83．2 火灾时疏散途径的标志编号标志名称说明紧急出口EXIT 指示在发生火灾等紧急情况下，可使用的一切出口。

在远离紧急出口的地方，应与3．5．1标志联用，以指示到达出口的方向GB 10001—88No．4滑动开门SLIDE 指示装有滑动门的紧急出口。

箭头指示该门的开启方向ISO 6309No．63．2．3推开PUSH 本标志置于门上，指示门的开启方向ISO 6309No．7拉开PULL 本标志置于门上，指示门的开启方向ISO 6309No．83．2．5击碎板面BREAK TO OBTAIN ACCESS 指示：a．必须击碎玻璃板才能拿到钥匙或拿到开门工具。

消防安全标志大全消防安全标志是指用于指示和警示火灾危险和防范措施的图形标识，其目的是提醒人们注意火灾风险，并遵守相应的防火措施。

以下是一些常见的消防安全标志。

1. 灭火器标志灭火器标志常用于标识灭火器的位置，以便人们在火灾发生时能够快速找到灭火器并进行适当的使用。

该标志通常采用红色和白色相间的圆形图案，中间有一个火焰和一个喷射液体的箭头。

在公共场所，这些标志通常放置在明显可见的位置，以提高人们对灭火器的认识和使用。

2. 疏散通道标志疏散通道标志用于标识建筑物内部的疏散通道，指示人们在火灾发生时应该朝着哪个方向逃生。

这些标志通常采用绿色底色，并具有白色的人形图案和箭头，箭头指示逃生的方向。

该标志的设置应符合相关的建筑标准，并且在疏散通道的入口处和沿途设置。

3. 火警报警按钮标志火警报警按钮标志用于标识火警报警按钮的位置，以便人们在发现火灾时能够迅速按下按钮报警。

该标志通常采用红色底色，并带有白色的手指和按钮图案，以提醒人们火警报警按钮所在的位置。

在公共场所，这些标志通常放置在易于发现和接近的位置。

4. 禁止吸烟标志禁止吸烟标志用于标识禁止吸烟的区域，以减少引发火灾的风险。

该标志通常采用红色底色，并有一个红色的圆圈和一支斜线穿过烟草图标，以表示禁止吸烟。

这些标志通常放置在公共场所的入口处、走廊和其他禁止吸烟的区域。

5. 防火门标志防火门标志用于标识建筑物内的防火门，以便人们在火灾发生时能够识别并使用这种特殊的门。

该标志通常采用绿色底色，并有一个白色图案，表示门的轮廓和开口方向。

这些标志通常放置在防火门的上方或者旁边，以确保人们在火灾情况下能够迅速找到防火门，并及时逃生。

总结消防安全标志对于防范火灾和保护人们的生命财产安全起着重要的作用。

这些标志的准确使用和设置能够提醒人们关注火灾风险，并采取相应的措施。

在公共场所和建筑物中，正确地设置消防安全标志是一项必要的工作，它可以大大提高火灾应对和疏散的效率，减少人员伤亡和财产损失。

基本符号表示消防设备类别，下表是常见的基本符号1、消防工程辅助符号5、消防工程自动报警设备符号6、消防管道及配件符号動卜架空煤气道養里 层支架••車夕廉空煤气道竇搖摆支冷 a¾tswκin⅞F P 帧・ ® Q H^SI P 压力料 ?. 放n⅛F 丄P U 型压力轧 U 「 自动放说 I 自动记录圧力衰」0 Q ~ 2≡R32tbS74匀 Q水银温度计" JL I Q JSttW —B-二燻发診 0 •> 1⅛Γu 硒建恣 θG 防火色⅛8买地沟U 里彫脈穴J "T" J Ie 射弟P . 地沟蝕孔卢 一卄匸 风交碍⅛ . ma WP ≡Ξ⅛E≡ 立式鈔分离器(用 于压WO DgW80∙*-O^ $ <A>県・・ HnOl 了4 卧式M 分≡i≡l 〈用于压皱Er) Q 详18∙~"tc ^Be»>双，Ξ*头* β*s （用 TEarf 气2 U ta -rtf — 口 •)♦—4^占aι≡< N 廨气检査点”0⅛« ≡3囲S R A ⅛⅛>÷站決 If i s ^9w ⅛l ⅛雜決« S g S S S e ^ S 3i ≡3——⅛κ VA L H M S 鼻口強⅛is KF 字裁韶冷嚴 皿&£»沪⅛a H(⅛!⅛∙ 3J ⅛> ≡⅞⅛s 滋护報StBS (⅛J*j 谢S S 邀护⅛%≡'S ^ T «> 皿护渦s s 3B S 1W ®a ≡+爭*«嬉曲 ⅛冯茹序S _! 一 X S ¼ff >≡≈ 3*>^∙Et * 焙 彌畧講s≡≡游PLB WYB f (2N CJ 》 特聲洱樹・»» » 跌a ⅛s 诲置畫 「同≡s *≡β S It M 営阳油»∞≡^H S ⅛≡1Ξ務烟火灾探测卸消防通风口的手动疫制。

消防平安标志图例第一局部：提示类标志序号标志图例名称消防手动报警按1钮标志2消火栓起泵按钮3发声警报器标志4消防水带标志5地下消火栓标志6地上消火栓标志防火卷帘按钮标志78防火门标志设置说明设置在手动火灾报警按钮附近，标明名称和使用方法。

设置在室内消火栓附近，标明名称和使用方法。

设置在发声警报器或其启动装置附近。

设置在消防水带附近位置。

设置在室外地下消火栓附近或墙面上，标明名称和位置。

设置在室外地上消火栓附近或墙面上，标明名称和位置。

设置在防火卷帘按钮旁边，标明操作方法。

设置在防火门附近或上面，提示常闭防火门保持关闭〔结合单位实际，标识既可为横向、也可为纵向〕。

设置在阀门上，提示阀门9阀门状态表示牌应该保持的状态设置在消防屋顶水箱醒10屋顶水箱标志目位置，标明容积、维护保养责任人。

设置在消防水池醒目位11置，标明取水消防水池标志口、容积、维护保养责任人。

设置在灭火设备附近，标12明灭火设备灭火设备标志位置。

一般搭配其他文字说明。

13室内消火栓标志14灭火器标志设有平安警报系15统的平安出口标志16报警阀组标志17末端试水标志机械排烟口标志18正压送风口标志19消防稳压泵标志2021火警标志设置在有外装的室内消火栓箱盖上设置在灭火器或灭火器箱上方设置在设有平安警报系统的平安出口门上设置在湿式报警阀组附近，标明测试方法。

设置末端试水装置附近，标明测试和操作方法等。

设置在机械排烟系统的排烟口、排烟阀附近适当位置，标明禁止遮挡。

设置在机械防烟系统的正压送风口附近适当位置，标明禁止遮挡。

设置在消防稳压泵附近，标明稳压泵考前须知和稳压泵的位置。

设置在显著位置或者报22消防控制室标志23消防水泵房24柴油发电机房25储油间消火栓水泵接合器标志26喷淋水泵接合器标志27消防电梯标志28警附近，标明在发生火灾时报警。

设置在消防控制室门口。

设置在消防水泵房门口。

设置在柴油发电机房门口。

设置在储油间门上设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。

消防安全知识标识cad消防安全知识标识消防安全是指在人们的正常生活和工作中，预防和控制火灾的活动。

消防安全知识标识的作用是提醒和教育人们在火灾发生时如何应对，以减少人员伤亡和财产损失。

本篇文章将介绍一些常见的消防安全知识标识及其含义。

1. 灭火器标识灭火器标识一般采用红色底色，上面有一个黑色的火焰图案，表示灭火器用于灭火。

不同类型的灭火器会加上相应的文字标识，例如ABC型干粉灭火器就会在图案下方加上“ABC”字样。

通过这些标识，人们可以了解到哪种类型的灭火器适用于不同的火灾，以便及时采取措施。

2. 避难通道标识避难通道标识用来指示火灾发生时人们应当走的安全通道。

它一般采用绿色底色，上面有一个白色的跑向安全方向的人形图案。

在紧急情况下，人们可以根据这些标识快速找到离火灾最远、最安全的通道，以便尽快逃生。

3. 紧急出口标识紧急出口标识用于指示人们在火灾发生时可以安全逃生的出口。

它一般采用绿色底色，上面有一个白色的向上的箭头和一个符号表示出口的方向。

这些标识通常放置在显眼的地方，如走廊、楼梯等，以便人们在火灾发生时能够迅速找到合适的出口。

4. 疏散路线标识疏散路线标识用于指示人们在火灾发生时应当按照哪条路线进行疏散。

它一般采用绿色底色，上面有一个白色的人行图案和一个箭头，指示出疏散路线的方向。

这些标识应当沿着疏散路线布置，让人们可以清晰地了解逃生的方向和路径。

5. 疏散出口标识疏散出口标识用于指示人们在火灾发生时可以安全逃生的出口。

它一般采用绿色底色，上面有一个白色的向上的箭头和一个符号表示出口的位置。

这些标识通常放置在每个疏散出口的上方，以引导人们找到正确的出口并进行安全逃生。

6. 紧急电话标识紧急电话标识用于指示火灾发生时人们可以使用的紧急电话。

它一般采用蓝色底色，上面有一个白色的电话图案和文字表示紧急电话号码。

这些标识通常放置在公共区域、楼梯间等易于找到的位置，以便人们可以及时拨打紧急电话寻求帮助。
