“四个能力”建设消防安全标志图例

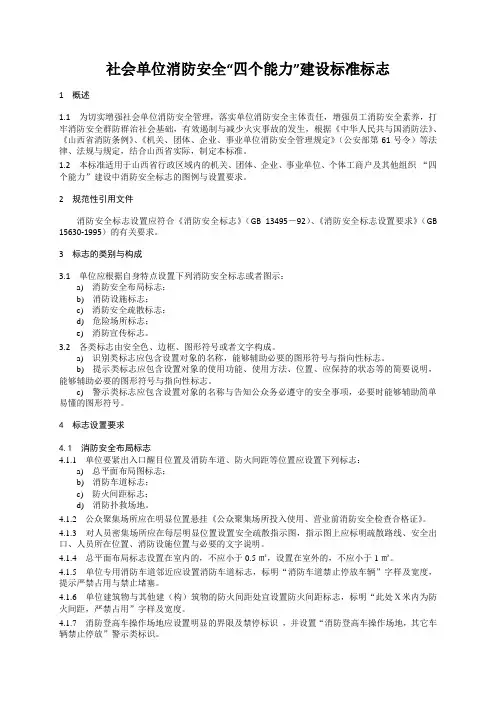

社会单位消防安全“四个能力”建设标准标志1 概述1.1 为切实增强社会单位消防安全管理，落实单位消防安全主体责任，增强员工消防安全素养，打牢消防安全群防群治社会基础，有效遏制与减少火灾事故的发生，根据《中华人民共与国消防法》、《山西省消防条例》、《机关、团体、企业、事业单位消防安全管理规定》（公安部第61号令）等法律、法规与规定，结合山西省实际，制定本标准。

1.2 本标准适用于山西省行政区域内的机关、团体、企业、事业单位、个体工商户及其他组织“四个能力”建设中消防安全标志的图例与设置要求。

2 规范性引用文件消防安全标志设置应符合《消防安全标志》（GB 13495－92）、《消防安全标志设置要求》（GB 15630-1995）的有关要求。

3 标志的类别与构成3.1 单位应根据自身特点设置下列消防安全标志或者图示：a) 消防安全布局标志；b) 消防设施标志；c) 消防安全疏散标志；d) 危险场所标志；e) 消防宣传标志。

3.2 各类标志由安全色、边框、图形符号或者文字构成。

a) 识别类标志应包含设置对象的名称，能够辅助必要的图形符号与指向性标志。

b) 提示类标志应包含设置对象的使用功能、使用方法、位置、应保持的状态等的简要说明，能够辅助必要的图形符号与指向性标志。

c) 警示类标志应包含设置对象的名称与告知公众务必遵守的安全事项，必要时能够辅助简单易懂的图形符号。

4 标志设置要求4.1 消防安全布局标志4.1.1 单位要紧出入口醒目位置及消防车道、防火间距等位置应设置下列标志：a) 总平面布局图标志；b) 消防车道标志；c) 防火间距标志；d) 消防扑救场地。

4.1.2 公众聚集场所应在明显位置悬挂《公众聚集场所投入使用、营业前消防安全检查合格证》。

4.1.3 对人员密集场所应在每层明显位置设置安全疏散指示图，指示图上应标明疏散路线、安全出口、人员所在位置、消防设施位置与必要的文字说明。

4.1.4 总平面布局标志设置在室内的，不应小于0.5㎡，设置在室外的，不应小于1㎡。

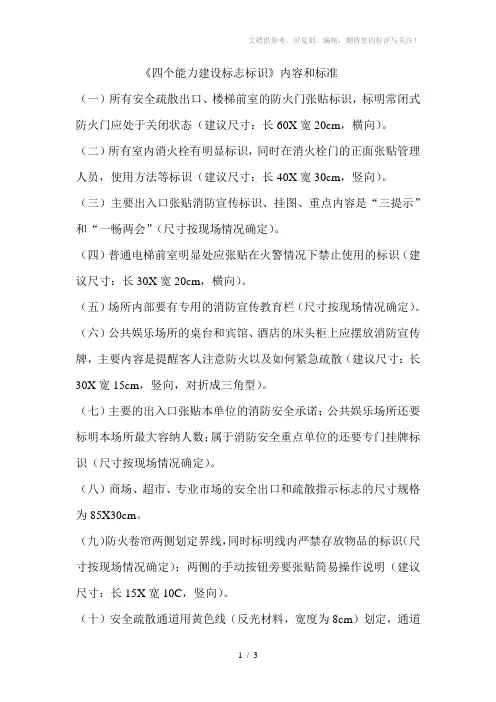

《四个能力建设标志标识》内容和标准（一）所有安全疏散出口、楼梯前室的防火门张贴标识，标明常闭式防火门应处于关闭状态（建议尺寸：长60X宽20cm，横向）。

（二）所有室内消火栓有明显标识，同时在消火栓门的正面张贴管理人员，使用方法等标识（建议尺寸：长40X宽30cm，竖向）。

（三）主要出入口张贴消防宣传标识、挂图、重点内容是“三提示”和“一畅两会”（尺寸按现场情况确定）。

（四）普通电梯前室明显处应张贴在火警情况下禁止使用的标识（建议尺寸：长30X宽20cm，横向）。

（五）场所内部要有专用的消防宣传教育栏（尺寸按现场情况确定）。

（六）公共娱乐场所的桌台和宾馆、酒店的床头柜上应摆放消防宣传牌，主要内容是提醒客人注意防火以及如何紧急疏散（建议尺寸：长30X宽15cm，竖向，对折成三角型）。

（七）主要的出入口张贴本单位的消防安全承诺；公共娱乐场所还要标明本场所最大容纳人数；属于消防安全重点单位的还要专门挂牌标识（尺寸按现场情况确定）。

（八）商场、超市、专业市场的安全出口和疏散指示标志的尺寸规格为85X30cm。

（九）防火卷帘两侧划定界线，同时标明线内严禁存放物品的标识（尺寸按现场情况确定）；两侧的手动按钮旁要张贴简易操作说明（建议尺寸：长15X宽10C，竖向）。

（十）安全疏散通道用黄色线（反光材料，宽度为8cm）划定，通道中间有黄色疏散方向指引的标识（反光材料，尺寸按现场情况确定）。

（十一）灭火器材存放处张贴管理人员、使用功能和简易操作方法的标识（尺寸按现场灭火器村配备情况确定）。

（十二）宾馆、酒店和公共娱乐场所的第个房间门内侧，公共娱乐场所、商场、超市、专业市场的出入口和电梯间都要设置所在方位图及紧急疏散标识（尺寸按现场情况确定）。

（十三）有电子显示屏的场所要间隔性播放消防常识，开展消防宣传教育。

（十四）消防控制室设门牌，内容为“消防控制室”（尺寸按现场情况确定）。

（十五）消防控制室内应张贴：消防控制室管理及应急程序、消防控制室管理制度、消防控制室值班人员职责、建筑自动消防设施维护管理制度（尺寸按现场情况确定）。

灭火器和室内消火栓放置点灭火器柜室内消火栓箱上3 消防安全标志3.1消防设施器材标志编号标志图例名称设置说明3.1.1消防手动启动器标志设置在火灾报警系统或固定灭火系统等的手动启动器位置，标明名称和使用方法。

3.1.2火警电话标志设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。

3.1.3发声警报器标志设置在发声警报器或其启动装置附近。

3.1.4消防梯标志设置在消防梯附近，标明消防梯的位置。

3.1.5灭火设备标志设置在灭火设备附近，标明灭火设备位置。

一般搭配其他文字说明。

3.1.6消防水泵接合器标志设置在室外水泵接合器附近的墙面上，标明名称和供水系统。

3.1.7消防水带标志设置在消防水带或者室内室外消火栓附近位置。

3.1.8地下消火栓标志设置在室外地下消火栓附近或墙面上，标明名称和位置。

3.1.9地上消火栓标志设置在室外地上消火栓附近或墙面上，标明名称和位置。

3.1.10灭火器使用标志设置在灭火器设置点的上方或灭火器材箱箱体上面，标明操作使用方法、维护保养责任人。

3.1.11室内消火栓使用说明标志设置在室内消火栓箱适当位置，标明名称、操作使用方法、维护保养责任人。

3.1.12防火卷帘地面标志设置在防火卷帘下方地面上，标明防火卷帘下方严禁占用。

3.1.13防火卷帘按钮标志设置在防火卷帘按钮附近，标明操作方法。

3.1.14防火门标志设置在防火门附近或上面，提示常闭防火门保持关闭。

3.1.15消防水池标志设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。

3.1.16报警阀组标志设置在报警阀组附近，标明测试方法。

3.1.17末端试水标志设置末端试水标志附近，标明测试和操作方法等。

3.1.18机械排烟口标志设置机械排烟系统的排烟口、排烟阀附近适当位置，标明禁止遮挡。

3.1.19正压送风口标志设置机械防烟系统的正压送风口附近适当位置，标明禁止遮挡。

3.1.20消防稳压泵标志设置在消防稳压泵附近，标明稳压泵注意事项和稳压泵的位置。

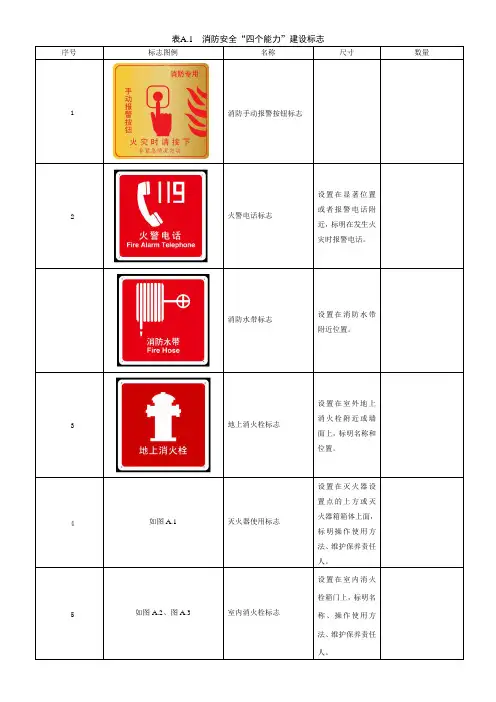

序号标志图例名称尺寸数量1消防手动报警按钮标志2火警电话标志设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。

消防水带标志设置在消防水带附近位置。

3地上消火栓标志设置在室外地上消火栓附近或墙面上，标明名称和位置。

4如图A.1 灭火器使用标志设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。

5如图A.2、图A.3 室内消火栓标志设置在室内消火栓箱门上，标明名称、操作使用方法、维护保养责任人。

灭火设备标志设置在灭火设备附近，标明灭火设备位置。

一般搭配其他文字说明。

6气压罐标志设置在气压罐上。

电脑CRT主机显示屏标志设置在电脑CRT 主机适当位置。

7双回路电源标志设置在双回路电源适当位置。

8消防广播控制柜标志设置在消防广播控制柜上。

9喷淋泵标志设置在喷淋泵或附近的墙面上。

紧急出口标志设置在安全出口的显著位置，说明安全出口位置和方向。

安全出口标志设置在安全出口旁边，标明严禁锁闭。

10防火间距标志设置建筑物墙面上，标明“防火间距”字样及宽度，提示严禁占用。

11消防车道标志设置在消防车道两侧墙面上，标明宽度，提示严禁占用。

12易燃易爆场所禁带火种标志设置在易燃易爆场所显著位置，提示该场所禁止携带火种。

13易燃易爆场所禁穿化纤类服装标志设置在易燃易爆场所出入口位置，提示该场所禁穿化纤类服装。

14禁止吸烟标志设置在易燃易爆场所、公共聚集场所显著位置，提示该场所禁止吸烟。

禁止存放易燃物品标志设置在不能存放易燃物品的场所，提示该场所禁止存放易燃物品15禁止烟火标志设置在可燃物品仓库、易燃易爆场所或其他场所，提示该场所严禁烟火。

16易燃气体标志设置在存放容器上或存放易燃气体的场所。

可以标明储存的种类和数量易燃液体标志设置在盛装容器上或存放易燃液体的场所。

可以标明储存的种类和数量17易燃固体标志设置在包装箱上或存放易燃固体的场所。

可以标明储存的种类和数量18氧化剂标志设置在包装箱上或存放氧化剂的场所。

附录A消防安全“四个能力”建设标志图例规定了消防安全“四个能力”建设中标志的图例和设置要求。

表A.1A.1消防安全标志牌应用坚固耐用对图例之外的其他需设置标志的可结合实际制定。

的材料制作，如金属板、塑料板、木板、荧光材料等，但不应采用易燃材料。

用于室内的消防安全标志可以用粘贴力强的不干胶材料制作。

消防安全“四个能力”建设标志表A.1序标志图例名称设置说明号消防手动报警按钮标设置在手动火灾报警按钮附近，标1明名称和使用方法。

志设置在显著位置或者报警电话2火警电话标近，标明在发生火灾时报警电话设置在发声警报器或其启动装置附发声警报器标志3 近。

4设置在消防梯附近，标明消防梯的消防梯标志位置。

表A.1(续)序标志图例名称设置说明号设置在消防电梯口，标明消防电梯消防电梯标志5 的位置。

消火栓水泵接合器标设置在消火栓水泵接合器或附近的6墙面上，标明名称和供水系统。

志设置在喷淋水泵接合器或附近的7喷淋水泵接合器标面上，标明名称和供水系统8 消防水带标志设置在消防水带附近位置设置在室外地下消火栓附近或墙面地下消火栓标志9 上，标明名称和位置。

设置在室外地上消火栓附近或封面地上消火栓标志10 上，标明名称和位置设置在灭火器设置点的上方或灭火标明操作使用方法、器箱箱体上面，11 如图A.1灭火器使用标志维护保养责任。

)A.1(续表序名称设置说明标志图例号设置在室内消火栓箱门上，标明名室内消火栓如图A.2称、操作使用方法、维护保养责任、图12A.3标志人。

设置在防火卷帘下方地面上，标明防火卷帘地13面标志防火卷帘下方禁放物品。

降火卷帘设置在防火卷帘按钮旁边，标明14作方法钮标设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，15 防火门标志标识既可为横向、也可为纵向）消防水池标设置在消防水池醒目位置，标明取16水口、容积、维护保养责任人。

志设置在灭火设备附近，标明灭火设灭火设备标17备位置。

一般搭配其他文字说明。

〔标准性附录〕消防平安“四个能力〞建设标志A.1 表 A.1 规定了消防平安“四个能力〞建设中标志的图例和设置要求。

对图例之外的其他需设置标志的可结合实际制定。

消防平安标志牌应用巩固耐用的材料制作，如金属板、塑料板、木板、荧光材料等，但不应采用易燃材料。

用于室内的消防平安标志可以用粘贴力强的不干胶材料制作。

表A.1 消防平安“四个能力〞建设标志序号标志图例名称设置说明1 2设置在显着位置或者报警附火警标志近，标明在发生火灾时报警。

设置在灭火设备附近，标明灭火灭火设备标志设备位置。

1 般搭配其他文字说明。

3消防水带标志设置在消防水带附近位置。

地下消火栓标设置在室外地下消火栓附近或墙4志面上，标明名称和位置。

表 A.1 〔续〕序号标志图例名称发声警报器标5志6消防梯标志消火栓水泵接7合器标志喷淋水泵接合8器标志消防手动报警9按钮标志10紧急出口标志地面辅助疏散11标志设置说明设置在发声警报器或其启动装置附近。

设置在消防梯附近，标明消防梯的位置。

设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。

设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。

设置在手动火灾报警按钮附近，标明名称和使用方法。

设置在平安出口的显着位置，说明平安出口位置和方向。

设置在疏散走道和主要疏散路线的地面上，能保持视觉连续的灯光或蓄光疏散指示标志。

表 A.1 〔续〕序号标志图例名称12平安出口标志13防火间距标志14消防车道标志15总平面布局标志16疏散指示图标志17消防电梯标志18电梯提示标志设置说明设置在平安出口旁边，标明严禁锁闭。

设置建筑物墙面上，标明“防火间距〞字样及宽度，提示严禁占用。

设置在消防车道两侧墙面上，标明宽度，提示严禁占用。

设置在单位显着位置，标明单位的消防水源、消防车通道、消防平安重点部位、平安出口和疏散路线、主要消防设施位置等内容。

设置在房门后中上部或每个楼层显着位置，标明本层疏散路线、平安出口、室内消防设施位置等内容。
