工厂供配电系统的一次接线工厂供配电系统一次接线是指工厂内各种负载设备通过一次接线来接入工厂的供电系统，以实现安全、可靠、高效的用电需求。
工厂供配电系统一次接线的设计和施工工作对于工厂的正常运行具有重要的意义，下面将详细介绍一次接线的要点和步骤。
一、一次接线的要点1. 动力与照明分开供电：一次接线需将工厂的动力设备和照明设备分开供电，以充分发挥电力资源的利用效益，并确保动力设备的安全和稳定运行。
2. 合理规划电源回路：根据工厂的用电需求，合理规划电源回路的数量和位置，以便满足各个区域和设备的用电需求，并保证电流的平衡分布。
3. 选择合适的电缆规格：根据工厂各个区域和设备的用电负荷，选择合适的电缆规格，以确保电缆能够承受负荷电流和线路阻抗，并保证电能的正常传输和功率因数的良好调整。
4. 确保电线的质量和安全：一次接线所使用的电线必须符合国家标准，且经过专业质检和安全测试，以确保电线的质量和安全可靠，避免因质量问题引起的火灾和其他事故。
5. 使用合适的开关和保护装置：根据工厂设备的特点和用电负荷，选择合适的开关和保护装置，以确保设备的安全和稳定运行，并提高供电系统的可靠性。
二、一次接线的步骤1. 确定一次接线方案：根据工厂的用电负荷和布置，确定一次接线的方案，包括电源回路的数量、容量和布置。
2. 制定接线图纸：根据一次接线方案，制定详细的接线图纸，包括电源点、动力设备、照明设备和开关、保护装置的位置和连接方式等。
3. 铺设电缆：按照接线图纸，对工厂内各个区域和设备进行电缆的铺设，注意电缆的走向和保护措施，确保电缆的安全和可靠。
4. 安装开关和保护装置：根据接线图纸，安装各个区域和设备的开关和保护装置，保证设备的开关控制和电流保护功能的实现。
5. 进行接线和接地：按照接线图纸和电缆标识进行电缆的接线和接地工作，确保接线正确无误，接地连接良好。
6. 进行线路测试：在接线完成后，进行线路的测试，包括线路阻抗测试、绝缘测试、断路器操作测试等，以确保线路的质量和安全。

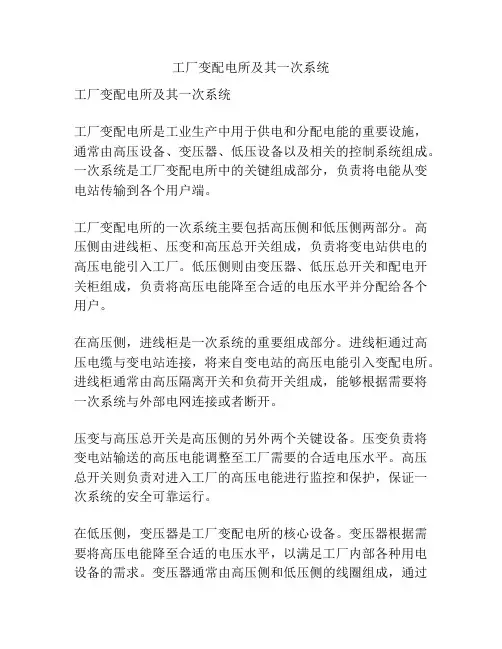

工厂变配电所及其一次系统工厂变配电所及其一次系统工厂变配电所是工业生产中用于供电和分配电能的重要设施，通常由高压设备、变压器、低压设备以及相关的控制系统组成。
一次系统是工厂变配电所中的关键组成部分，负责将电能从变电站传输到各个用户端。
工厂变配电所的一次系统主要包括高压侧和低压侧两部分。
高压侧由进线柜、压变和高压总开关组成，负责将变电站供电的高压电能引入工厂。
低压侧则由变压器、低压总开关和配电开关柜组成，负责将高压电能降至合适的电压水平并分配给各个用户。
在高压侧，进线柜是一次系统的重要组成部分。
进线柜通过高压电缆与变电站连接，将来自变电站的高压电能引入变配电所。
进线柜通常由高压隔离开关和负荷开关组成，能够根据需要将一次系统与外部电网连接或者断开。
压变与高压总开关是高压侧的另外两个关键设备。
压变负责将变电站输送的高压电能调整至工厂需要的合适电压水平。
高压总开关则负责对进入工厂的高压电能进行监控和保护，保证一次系统的安全可靠运行。
在低压侧，变压器是工厂变配电所的核心设备。
变压器根据需要将高压电能降至合适的电压水平，以满足工厂内部各种用电设备的需求。
变压器通常由高压侧和低压侧的线圈组成，通过磁连接实现高低电压之间的能量转换。
低压总开关和配电开关柜是一次系统中的另外两个重要部分。
低压总开关负责监控和保护整个低压侧的电能分配系统，确保电能平稳分配到各个用户端。
配电开关柜则将电能进一步分配到各个具体的用户设备，通过开关控制实现对各个用户的独立供电和控制。
一次系统的设计与运行需要考虑众多因素，如工厂的用电负荷和功率因数、变电站的供电能力和电压水平等。
合理的一次系统设计可以实现电能的高效利用，降低电能损耗并提高系统的可靠性和安全性。
总之，工厂变配电所及其一次系统是工业生产中至关重要的供电设施。
通过合理的设计和配置，工厂能够实现对电能的高效利用和精确分配，提高生产效率并确保工业设备的可靠运行。
对于工业生产的发展和电能消费的需求，工厂变配电所及其一次系统发挥着不可替代的作用。
