热力发电・二○○八第37卷 第12期技术交流 ZG M113型中速磨煤机运行性能分析及改造 董双梅1,王晓建2,刘建民21.大唐太原第二热电厂,山西太原 0300412.中国国电集团公司,北京 100034[摘 要] ZGM113(M PS )型中速磨煤机具有制粉单耗低,对负荷变动响应快,便于实现自动控制等技术优势,正逐步成为大型火电机组的制粉设备的配置之一。
但是,在实际运行中,ZGM113磨煤机存在加载压力大,磨辊及衬瓦磨损快,一次风管磨损严重,设备检修维护成本高等问题。
对此,提出了将磨煤机的一次风环风口由36个增加到42个,减少一次风环通流面积10%,降低磨煤机加载压力,采用新型耐磨材料等改造方案。
实施后磨煤机一次风管流速由29m/s 降至26.1m/s ,制粉单耗下降了1.2kWh/t ,制粉经济性明显提高。
[关 键 词] ZGM113中速磨煤机;制粉系统;加载;风环;风速[中图分类号] TM621;T K223.25[文献标识码] A [文章编号] 100223364(2008)1220048203收稿日期: 2008206219作者简介: 董双梅(19622),女,汉族,山西人,工程师,长期从事火电厂设备安全管理和运行技术方面的工作。
E 2m ail :liujianmin @ 1 存在问题目前,ZGM113(MPS )型中速磨煤机在国内已有数百台投入运行,但实际运行中,逐步暴露出一些问题。
(1)ZGM113型磨煤机加载压力特性如图1所示,运行中平均加载压力为11M Pa ,煤粉细度R 90在13%～15%,磨煤机压差约5.3kPa ,一次风入口压力约8.92kPa 。
磨煤机加载压力过大导致磨辊及衬瓦磨损较快,排渣量少。
由于排渣量少,部分石子煤被磨碎,对煤粉管道和锅炉尾部受热面冲刷磨损严重,导致包墙过热器以及低温过热器磨损甚至泄漏。
(2)磨煤机一次风管风速平均为29m/s ,对应燃烧器出口风速为36.3m/s ,比设计的32m/s 风速超出13%。

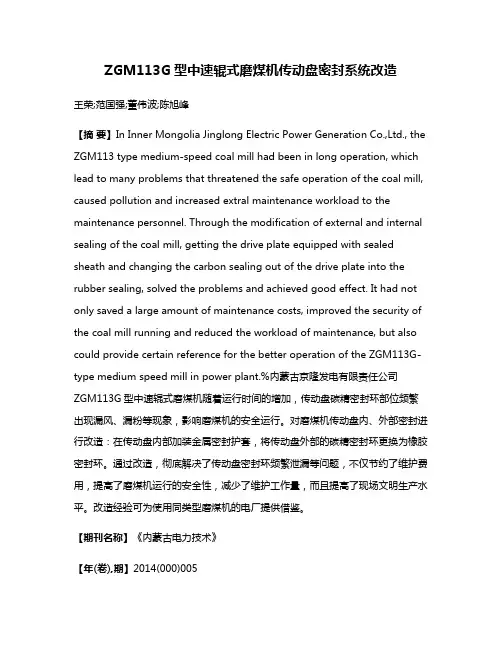

ZGM113G型中速辊式磨煤机传动盘密封系统改造王荣;范国强;董伟波;陈旭峰【摘要】In Inner Mongolia Jinglong Electric Power Generation Co.,Ltd., the ZGM113 type medium-speed coal mill had been in long operation, which lead to many problems that threatened the safe operation of the coal mill, caused pollution and increased extral maintenance workload to the maintenance personnel. Through the modification of external and internal sealing of the coal mill, getting the drive plate equipped with sealed sheath and changing the carbon sealing out of the drive plate into the rubber sealing, solved the problems and achieved good effect. It had not only saved a large amount of maintenance costs, improved the security of the coal mill running and reduced the workload of maintenance, but also could provide certain reference for the better operation of the ZGM113G-type medium speed mill in power plant.%内蒙古京隆发电有限责任公司ZGM113G型中速辊式磨煤机随着运行时间的增加，传动盘碳精密封环部位频繁出现漏风、漏粉等现象，影响磨煤机的安全运行。
Z G M G型中速辊式磨煤机使用和维护说明书 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】北京电力设备总厂ZGM113G型中速辊式磨煤机使用和维护说明书1.代号和技术数据1.1代号ZGM113N分K、N、G三个型号，K为小型，N为中型，G为大型。
磨环滚道公称半径（cm）磨煤机辊式中速1.2技术数据1.2.1煤种范围煤种烟煤，部分贫煤和部分褐煤发热量16～31MJ/kg表面水分＜18%可磨性系数HGI=40～80(哈氏)可燃质挥发份16～40%原煤颗粒0～40mm煤粉细度R=10～40%901.2.2磨煤机技术数据=16%，HGI=80，W Y=4%）标准研磨出力87.7（当R90额定功率570kW电动机额定功率630kW电动机电压6000V电动机转速990r/min电动机旋转方向逆时针（正对电机输出轴）磨煤机磨盘转速24.2r/min磨煤机旋转方向顺时针（俯视）通风阻力≤6540Pa入磨一次风量28.02kg/s磨煤机磨煤电耗量6～10kW·h/t（100%磨煤机出力）2.工作原理ZGM113G磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨环滚动的固定且可自转的磨辊组成。
需研磨的原煤从磨煤机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。
三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1―1）。
原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨煤机上部的分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。
图1―1磨煤机加载传递系统“受力状态图”难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室，被刮板刮进排渣箱，由人工定期清理(或由自动排渣装置排走)，清除渣料的过程在磨运行期间也能进行（见图1―2）。
2×300MW机组中速磨煤机提高出力分离器改造方案一、概况1、设备概况某电厂一期工程2×300MW机组，锅炉为 SG－1065/17.5-M890亚临界一次中间再热自然循环汽包炉，采用单炉膛、П型布置、四角切圆燃烧、平衡通风、全钢架悬吊结构、紧身封闭、固态排渣燃煤锅炉。
每台锅炉的制粉系统配置5台由北京电力设备总厂生产的ZGM95G中速磨煤机，磨煤机额定出力为40.67t/h，为18%。
磨煤机配置的煤粉分离器为径向式挡板的静态分离器。
设计煤粉细度R90BMCR工况下4台运行，1台备用。
2、目前存在的主要问题锅炉制粉系统是火力发电厂重要的辅助系统，其运行状况直接影响着锅炉的安全经济运行，而粗粉分离器的性能直接影响着制粉系统的运行。
ZGM95G中速磨煤机采用径向挡板式粗粉分离器，属于静态分离器，长期以来，粗粉分离器存在着分离效率低、煤粉细度R90偏大、磨煤机阻力大、飞灰含碳和大渣含碳高，输粉管粉量分配不均匀以及煤粉细度不均匀且不易调节等问题。
影响制粉系统出力，机组运行的安全性和经济性，迫切需要一种高性能的粗粉分离器来满足机组运行的需要。
二、改造的必要性粗粉分离器是火电厂和其他燃煤装置的制粉系统中关键设备之一，它对磨煤机的出力和运行的经济性都有极大的影响。
煤粉锅炉在燃烧过程中，为保证其安全性及经济性，对进入炉膛燃烧的煤粉的细度有一定要求，需要其在一定的范围内。
而磨煤机的出粉细度与磨煤机通风量、给煤量及分离器性能有关。
径向型粗粉分离器由于设计和选择上不足，存在着循环倍率高、设备阻力大的缺点。
它的回粉量高达制粉量的2~3倍，并且含有30%~50%的合格煤粉，它的设备阻力占整个系统阻力的20%~25%。
由于含有大量合格煤粉重新返回磨煤机，使磨煤机自身阻力不断上升，降低和限制了磨煤机的出力，使制粉系统处在不经济状态下运行。
某电厂一期工程2×300MW机组磨煤机配置的粗粉分离器为径向挡板粗粉分离器。

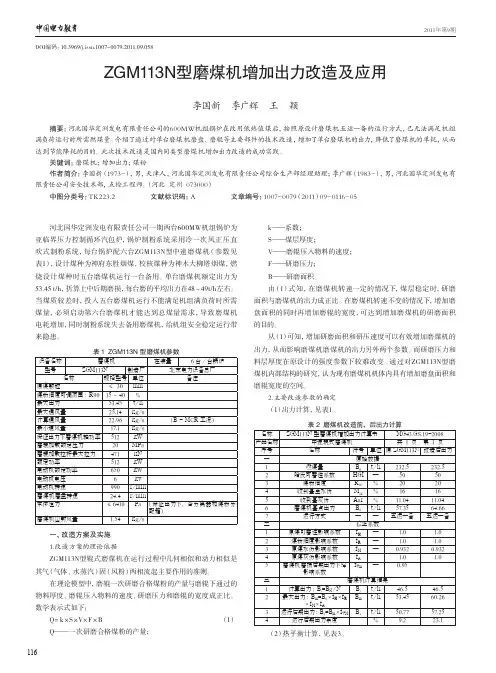

ZGM113G型中速磨煤机 增加出力改造方案目录一、改造的目的和意义 (1)二、改造依据 (1)三、改造方案 (1)四、国内外设备应用现状 (8)五、改造施工方案 (9)六、改造效果 (9)七、改造设备明细表 (9)一、改造的目的和意义目前北京电设备总厂生产的ZGM113G型中速磨煤机，运行过程中存在磨煤机出力达不到锅炉负荷要求的问题，为解决该问题，对磨煤机进行提高转速改造，改造后的型号为ZGM113G-II。
磨煤机进行提高转速的改造后，可提高磨煤机出力，提高效率。
二、改造依据改造的理论依据是德巴中速磨煤机快速化技术，目前该通过提高磨煤机转速增加出力的技术在国内已成熟且广泛应用，如：长春电力设备总厂的MPS-HP-Ⅱ系列，北京电力设备总厂的ZGM-Ⅰ、Ⅱ、Ⅲ系列；近期国电丰城电厂ZGM95G型磨煤机改造为ZGM95G-II型磨煤机,大同塔山电厂ZGM113G改造为ZGM113G-Ⅱ，华电佳木斯热电厂ZGM95N型中速磨煤机改造为ZGM95N-II型中速磨煤机。
三、改造方案1、磨煤机出力简介：磨煤机增加出力改造是一项系统工程，磨煤机出力主要有碾磨出力、干燥出力及分离出力三项组成，该三项出力相匹配时磨煤机才会在一个经济稳定的状态下运行，如果三项出力不匹配时，最小一项出力决定磨煤机整体出力。
故本项改造必须从以上三个方面对磨煤机进行改造：碾磨出力：磨煤机通过对磨辊和磨盘之间的原煤进行碾磨达到将原煤磨碎成粉的目的，要提高碾磨出力可以通过提高磨煤机转速的方式达到，其原理为在单位时间内增加磨辊与磨盘的碾磨次数从而实现在单位时间内磨煤机的出力；干燥出力：入磨原煤必须进行干燥才能被磨煤机有效的碾磨出合格的煤粉输送到锅炉，要增加干燥出力要求一次风机及空气预热器具备一定的裕度达到增加出力的要求；分离出力：碾磨后各种细度煤粉被输送到分离器进行分离，合格的煤粉被分离出来，不合格的煤粉再次进入磨盘进行碾磨，确定型号的分离器只能处理一定量的风粉混合物（旋转分离器在降低煤粉极限细度情况下有较大处理裕量），出力增加后风粉混合物的量必然增加故必须将分离器进行适当改造以适应磨煤机运行要求。

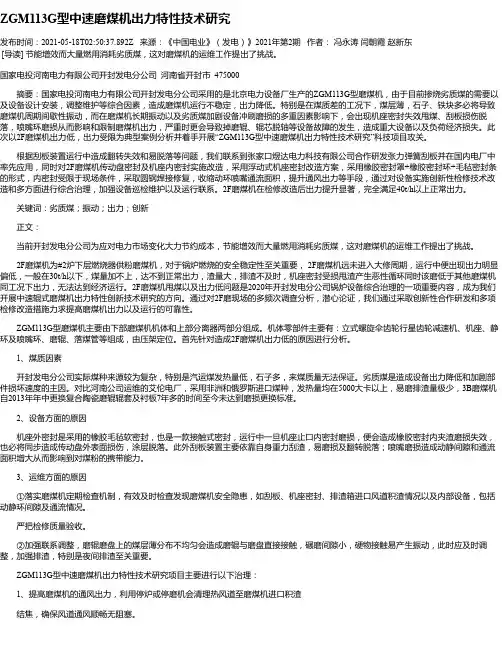

ZGM113G型中速磨煤机出力特性技术研究发布时间：2021-05-18T02:50:37.892Z 来源：《中国电业》（发电）》2021年第2期作者：冯永涛闫朝霞赵新东[导读] 节能增效而大量燃用消耗劣质煤，这对磨煤机的运维工作提出了挑战。
国家电投河南电力有限公司开封发电分公司河南省开封市 475000摘要：国家电投河南电力有限公司开封发电分公司采用的是北京电力设备厂生产的ZGM113G型磨煤机，由于目前掺烧劣质煤的需要以及设备设计安装，调整维护等综合因素，造成磨煤机运行不稳定，出力降低。
特别是在煤质差的工况下，煤层薄，石子、铁块多必将导致磨煤机周期间歇性振动，而在磨煤机长期振动以及劣质煤加剧设备冲刷磨损的多重因素影响下，会出现机座密封失效甩煤、刮板损伤脱落，喷嘴环磨损从而影响和限制磨煤机出力，严重时更会导致掉磨辊、辊芯脱轴等设备故障的发生，造成重大设备以及负荷经济损失。
此次以2F磨煤机出力低，出力受限为典型案例分析并着手开展“ZGM113G型中速磨煤机出力特性技术研究”科技项目攻关。
根据刮板装置运行中造成翻转失效和易脱落等问题，我们联系到张家口煜达电力科技有限公司合作研发张力弹簧刮板并在国内电厂中率先应用，同时对2F磨煤机传动盘密封及机座内密封实施改造，采用浮动式机座密封改造方案，采用橡胶密封罩+橡胶密封环+毛毡密封条的形式，内密封受限于现场条件，采取圆钢焊接修复，收缩动环喷嘴通流面积，提升通风出力等手段，通过对设备实施创新性检修技术改造和多方面进行综合治理，加强设备巡检维护以及运行联系。
2F磨煤机在检修改造后出力提升显著，完全满足40t/h以上正常出力。
关键词：劣质煤；振动；出力；创新正文：当前开封发电分公司为应对电力市场变化大力节约成本，节能增效而大量燃用消耗劣质煤，这对磨煤机的运维工作提出了挑战。
2F磨煤机为#2炉下层燃烧器供粉磨煤机，对于锅炉燃烧的安全稳定性至关重要， 2F磨煤机远未进入大修周期，运行中便出现出力明显偏低，一般在30t/h以下，煤量加不上，达不到正常出力，渣量大，排渣不及时，机座密封受损甩渣产生恶性循环同时该磨低于其他磨煤机同工况下出力，无法达到经济运行。
](https://uimg.taocdn.com/b9185dbc31126edb6f1a109b.webp)

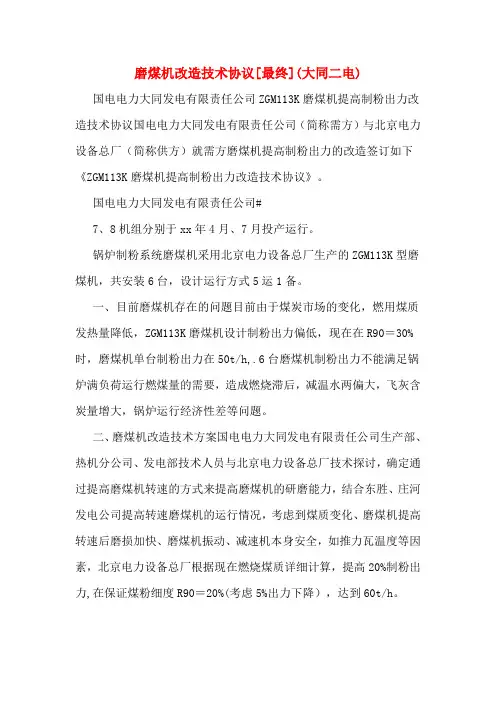

磨煤机改造技术协议[最终](大同二电) 国电电力大同发电有限责任公司ZGM113K磨煤机提高制粉出力改造技术协议国电电力大同发电有限责任公司（简称需方）与北京电力设备总厂（简称供方）就需方磨煤机提高制粉出力的改造签订如下《ZGM113K磨煤机提高制粉出力改造技术协议》。
