硫磺制酸工艺流程

保靖县宇宏化工公司硫酸制酸操作规程宇宏化工公司硫磺制酸生产工艺流程说明宇宏公司6万吨硫磺制酸工程年产量98%酸6万吨，按年工作日333天计算日需硫磺60吨，每班需投用硫磺20吨，工作制为三班倒。

一、硫磺制酸简硫磺制酸与铁矿制酸相比工艺和设备基本一样，但有较大差别：①硫磺制酸气浓高含氧量多，产酸能力强，硫磺制酸触媒起始温度405—415℃，在相同SO2浓度下，最终转化率高；②用纯硫磺燃烧制得的炉气不含矿尘杂物，所以设备及制酸的流程比较简单，操作简便效率高。

二、本公司硫磺制酸生产工艺流程简介工艺流程：为“3+2”二转二吸流程。

①固体硫磺通过蒸气盘管加热至130—150℃熔融后，溢流至澄清槽，沉淀杂质后溢流至精硫槽《熔硫工序》→②〈焚硫工序〉精硫槽的液硫通过磺泵打入焚硫炉，液硫通过磺枪喷嘴的雾化与干燥塔过来的空气混合燃烧生成800—1000℃左右的SO2浓度为8—10.5%的炉气。

③SO2炉气经过余热锅炉的降温冷却至420℃左右进入转化器。

锅炉产生和饱和蒸气（170℃）用于熔硫化磺。

锅炉进口与出口有一连接旁路，用来调节进转化器的炉气温度。

④炉气进入转化器一段，经一段转化温度升至580—590℃，经过第Ⅰ换热器使炉气温度降至460—475℃，进入转化二段进行反应反应后的气体进入第Ⅱ换热器换热后进入转化三段，经过反应后的SO3气体经第Ⅲ换热器换热后进入一吸塔〈一次转化一次吸收〉。

⑤吸收后的炉气经过第Ⅲ换热器和第Ⅰ换热器转化四段，反应后的气体通过四段与五段之间的内换热器进入转化五段进行反应，反应后的气体通过第V换热器进入二吸塔，吸收后的尾气通过2吸塔丝网除雾器除雾后经烟囱放空。

（2转2吸）三、硫酸及硫磺的物理化学性质硫酸是一种无色、无臭、透明的油状液体是主要的化工原料，是“工业之母”。

硫酸是SO3与H2O的化合物。

硫酸的分子量为98。

浓硫酸具有强酸性强腐蚀性的强脱水性，98.3%的硫酸比重约为1.84g/cm3。

硫磺制酸工艺规程与操作规程第一部分：工艺规程：一：产品说明：硫酸是三氧化硫（SO3）和水（H2O）的化合物，硫酸的分子式：H2SO4, 纯硫酸的分子量为98.08，是无色、无臭而透明的油状液体。

工业上生产的硫酸都是纯硫酸（100％）的水溶液。

其性质如下：（一）硫酸的浓度与比重：商品硫酸的浓度为≥92.5％，浓度较高的硫酸比重与浓度对照表见下表。

在同一温度下，硫酸水溶液的比重随着它的浓度的增加而增加，当浓度达到97％时比重达到最大值，过此则递减至100％时为止。

同一浓度的硫酸，它的比重随温度的升高而降低。

20℃时硫酸的比重与浓度对照表（二）硫酸的结晶温度：在浓硫酸（指浓度在90%以上）范围内，98％硫酸结晶温度-0.7℃，93％硫酸结晶温度-27℃。

因此，商品硫酸为93%的硫酸。

（三）硫酸的沸点和蒸汽压：当硫酸浓度在98.3％以下时，它的沸点随浓度的升高而增加，浓度为98.3％的硫酸，沸点最高（336.6℃），以后则开始下降。

100％硫酸的沸点为296.2℃。

硫酸水溶液上面的总蒸汽压，随其浓度的增加而逐渐下降，当浓度增加到98.3％时，蒸汽压降至最小值。

硫酸上面的蒸汽是由H2O、H2SO4和SO3分子的混合物所组成。

在这种情况下，仅98.3％硫酸的蒸汽成分与液体成分相同。

水蒸汽压小是硫酸的重要性质。

温度越低、浓度越高，酸液面上的水蒸气平衡分压越小。

用浓硫酸来干燥气体就是利用了这一性质。

（四）硫酸的稀释热：硫酸能以任何比例与水混合。

硫酸中加入水就有热量放出，用水稀释的浓度越低，放出的热量越多。

如果将硫酸无限稀释下去，直到再加水也不会有热量发生，这样整个过程放出热量的总和称为溶解热或无限稀释热，它等于22000卡/摩尔。

由于浓硫酸的稀释热很大，同时由于酸、水比重上的差异，因此，在实验室中稀释浓硫酸时，不能将水倒入硫酸，必须将硫酸慢慢注入水中，同时不断搅拌，以防反应过剧造成酸沫飞溅伤人。

在生产过程中，需要往浓硫酸中加水时应当用密闭设备，上设足够大的水汽排出口，而且加水不可过猛。

硫磺制酸工艺流程
《硫磺制酸工艺流程》
硫磺制酸是一种重要的化工工艺，用于生产各种有机酸，如硫酸、磷酸和盐酸等。

硫磺本身是一种无色、有刺激性气味的固体，它可以被氧化成氧化硫和二氧化硫，然后用来制酸。

下面是硫磺制酸的工艺流程：
1. 硫磺氧化：首先将硫磺与空气或氧气接触，导致硫磺氧化成二氧化硫。

这个步骤通常在高温下进行，以提高反应速率。

2. 二氧化硫氧化：然后将二氧化硫与空气或氧气反应，使其氧化成三氧化硫。

这步骤也需要在适当的温度和压力下进行。

3. 三氧化硫水合：接下来，将三氧化硫与水反应，形成亚硫酸。

这步骤通常在低温下进行，以减少副反应的发生。

4. 亚硫酸氧化：最后，将亚硫酸继续氧化，形成硫酸。

这个步骤需要在适当的温度、压力和PH值下进行，以保证高产率和
纯度。

这就是硫磺制酸的工艺流程，它是一个复杂的化学反应过程，需要在严格的操作条件下进行。

通过这个工艺，我们可以生产出各种酸，用于各种工业和农业用途。

硫磺制酸工艺流程图
硫磺制酸流程概述
自然空气经过过滤器过滤后，进入干燥塔的下部，在填料中与喷淋而下的98%硫酸充分接触后被干燥，干净、干燥后的空气由1600KW风机进入焚硫炉内，与由精硫槽供给的经磺枪雾化后的液硫充分接触燃烧（在焚硫炉的后半部有二次空气补充，有助于硫燃烧充分）。

1000℃左右的炉气进废热锅炉，加热由汽包下降来的炉水，炉水被加热后又上升回汽包变成饱和水蒸汽，而锅炉出口炉气则降至400℃以下，与从锅炉旁路副线（一段进口温度调节副线）来的少量高温炉气混合后，温度达到420℃后进入转化器反应。

分别经一、二、三段反应和各换热器换热后，炉气再经省煤器进一步降温至160--180℃，进入烟酸塔和第一吸收塔进行吸收反应。

从一吸塔顶部出来的炉气依次经过冷热换热器和热热换热器换热后温度升至430-435℃进入转化器四段反应。

四段出口炉气出气经过热器和省煤器降温至180℃左右进入第二吸收塔进行吸收反应。

第二吸收塔顶部出口尾气通过烟囱放空。

硫磺制酸工艺流程
硫磺制酸的工艺流程如下：
1、将硫酸和高碳酸酯混合搅拌，按一定比例放入反应釜中，加热至150℃左右；
2、加入相应的碱，将温度控制在170℃～190℃范围，维持一段时间；
3、将反应液分解后冷却，硫酸酯与油分离；
4、分离出的硫酸酯再次加热到硫酸气体，放入反应釜中，搅拌溶解；
5、将温度控制在220℃～230℃范围，进行反应，反应结束后，冷却
反应液；
6、将反应液放入油水分离器分离，分离液中的水相与油相；
7、将水相进行除盐处理，将其中的硫酸盐激活；
8、将硫酸溶液回流到硫酸分离装置，分离出高纯度的硫酸，作为最
终产品。

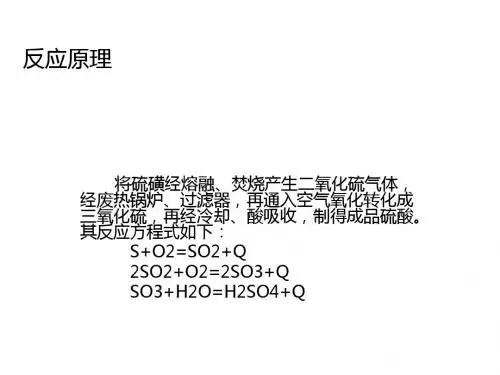

硫磺制酸(30万吨)和硫铁矿制酸(35万吨)工艺流程图及说明硫磺制酸（30万吨/年）生产线工艺流程说明：硫磺制酸生产原理：①硫磺燃烧生成SO2，其反应为：S + O2→SO2②SO2 经“转化”和“吸收”可得硫酸，一般用98.3%的浓硫酸吸收SO3 制硫酸，其反应为：2SO2 + O2→ 2SO3SO3 + H2O →H2SO4（1）熔硫工段原料硫磺室内储存，由带式输送机送入快速熔硫槽内熔融，加热介质为低压蒸汽，生成的粗制液硫经预涂槽、预涂槽泵送入叶片式液硫过滤器制取精制液硫并贮入地下精硫槽，再由液硫输送泵输入液硫贮罐储存，由精硫泵送至焚硫炉内的雾化磺枪。

（2）焚硫和SO2转化工段液硫由精硫泵加压后经硫磺喷枪机械雾化而喷入焚硫炉，空气经干燥塔干燥并经空气鼓风机加压后与液硫一起燃烧，出焚硫炉的是含10~10.5%SO2、1000～1050℃左右的高温炉气，该高温炉气首先进入余热锅炉回收热量，温度降至425℃再进入转化器的第一段触媒层进行转化。

经反应后，温度升至约600~610℃进入高温过热器回收热量，高温过热器换热后温度降至440℃的炉气进入转化器第二段触媒层进行催化反应，转化器后的温度510℃左右的烟气进入第二热交换器（II换）的管程空间，与来自第一吸收塔经过第三热交换器（III换）预热的SO2气体进行换热，温度降至440℃后进入转化器三段触媒层继续转化，转化后的烟气温度约在457℃左右，进入III换管程空间，与来自一吸塔出口含SO2的工艺烟气换热，降至240℃后进入第一省煤器与余热锅炉给水进行换热，再继续降温至165℃后进入第一吸收塔进SO3吸收，以上的工艺为SO2气体的第一次转化。

完成了第一次转化和吸收的含SO3的工艺烟气，进入转化器四段触媒层继续进行转化，但需要依次进入III换、II换的管程空间进行换热并升温至430℃进入转化器第四段触媒层进行第二次转化，至此，SO2的最终转化率可达到99.8%。
