机械原理指导书--模切机

机械原理课程设计模切机一、教学目标本节课的教学目标是让学生了解和掌握模切机的基本原理和操作方法，培养学生对机械原理的兴趣和认识，提高学生的动手能力和创新能力。

知识目标：使学生了解模切机的工作原理、结构特点和操作方法，理解机械原理在实际应用中的重要性。

技能目标：通过实践操作，使学生能够熟练地使用模切机，提高学生的动手实践能力；培养学生分析问题和解决问题的能力。

情感态度价值观目标：培养学生对机械原理的兴趣，激发学生学习机械原理的热情，培养学生创新精神和团队协作精神。

二、教学内容本节课的教学内容主要包括模切机的工作原理、结构特点和操作方法。

1.模切机的工作原理：介绍模切机的工作原理，使学生了解模切机是如何进行工作的。

2.模切机的结构特点：介绍模切机的各个部分及其功能，使学生了解模切机的结构特点。

3.模切机的操作方法：讲解和演示模切机的操作方法，使学生能够熟练地使用模切机。

三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。

1.讲授法：通过讲解模切机的工作原理、结构特点和操作方法，使学生掌握相关的理论知识。

2.讨论法：学生进行小组讨论，分享学习心得，互相学习和提高。

3.案例分析法：分析实际案例，使学生更好地理解和掌握模切机的应用。

4.实验法：安排学生进行实际操作，使学生能够熟练地使用模切机。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用符合课程标准的教材，为学生提供权威、系统的学习资料。

2.参考书：推荐学生阅读相关的参考书，拓展学生的知识视野。

3.多媒体资料：制作课件、视频等多媒体资料，直观地展示模切机的工作原理和操作方法。

4.实验设备：准备充足的实验设备，确保每个学生都能进行实际操作。

五、教学评估为了全面、客观、公正地评估学生的学习成果，我们将采用多种评估方式，包括平时表现、作业、考试等。

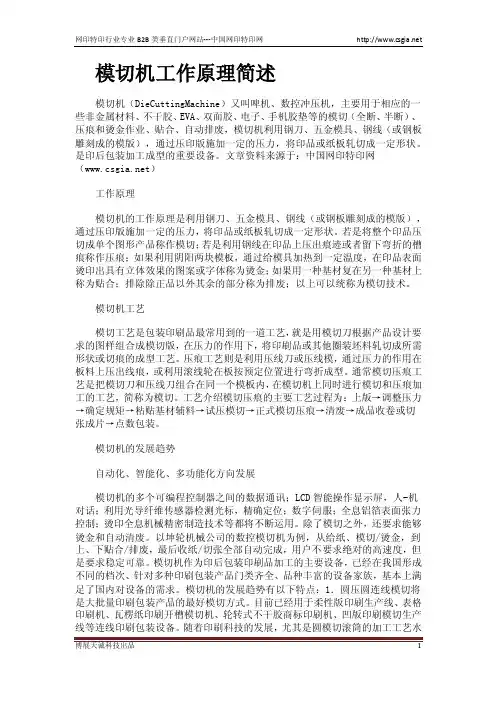

模切机工作原理简述模切机（DieCuttingMachine）又叫啤机、数控冲压机，主要用于相应的一些非金属材料、不干胶、EVA、双面胶、电子、手机胶垫等的模切（全断、半断）、压痕和烫金作业、贴合、自动排废，模切机利用钢刀、五金模具、钢线（或钢板雕刻成的模版），通过压印版施加一定的压力，将印品或纸板轧切成一定形状。

是印后包装加工成型的重要设备。

文章资料来源于：中国网印特印网（）工作原理模切机的工作原理是利用钢刀、五金模具、钢线（或钢板雕刻成的模版），通过压印版施加一定的压力，将印品或纸板轧切成一定形状。

若是将整个印品压切成单个图形产品称作模切；若是利用钢线在印品上压出痕迹或者留下弯折的槽痕称作压痕；如果利用阴阳两块模板，通过给模具加热到一定温度，在印品表面烫印出具有立体效果的图案或字体称为烫金；如果用一种基材复在另一种基材上称为贴合；排除除正品以外其余的部分称为排废；以上可以统称为模切技术。

模切机工艺模切工艺是包装印刷品最常用到的一道工艺，就是用模切刀根据产品设计要求的图样组合成模切版，在压力的作用下，将印刷品或其他圈装坯料轧切成所需形状或切痕的成型工艺。

压痕工艺则是利用压线刀或压线模，通过压力的作用在板料上压出线痕，或利用滚线轮在板按预定位置进行弯折成型。

通常模切压痕工艺是把模切刀和压线刀组合在同一个模板内，在模切机上同时进行模切和压痕加工的工艺，简称为模切。

工艺介绍模切压痕的主要工艺过程为：上版→调整压力→确定规矩→粘贴基材辅料→试压模切→正式模切压痕→清废→成品收卷或切张成片→点数包装。

模切机的发展趋势自动化、智能化、多功能化方向发展模切机的多个可编程控制器之间的数据通讯；LCD智能操作显示屏，人-机对话；利用光导纤维传感器检测光标，精确定位；数字伺服；全息铝箔表面张力控制；烫印全息机械精密制造技术等都将不断运用。

除了模切之外，还要求能够烫金和自动清废。

以坤轮机械公司的数控模切机为例，从给纸、模切/烫金，到上、下贴合/排废，最后收纸/切张全部自动完成，用户不要求绝对的高速度，但是要求稳定可靠。

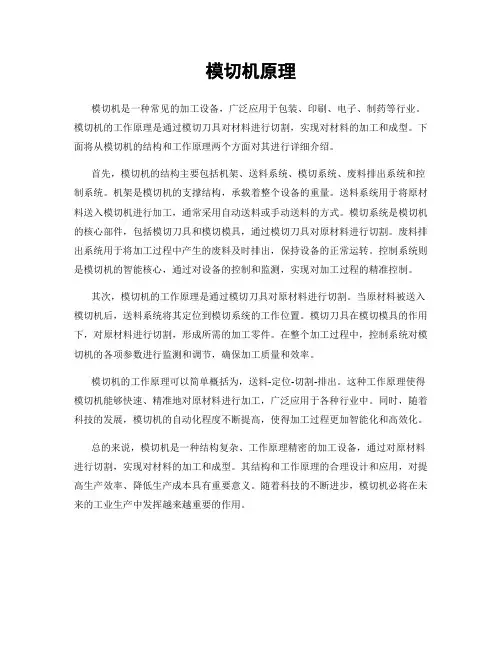

模切机原理模切机是一种常见的加工设备，广泛应用于包装、印刷、电子、制药等行业。

模切机的工作原理是通过模切刀具对材料进行切割，实现对材料的加工和成型。

下面将从模切机的结构和工作原理两个方面对其进行详细介绍。

首先，模切机的结构主要包括机架、送料系统、模切系统、废料排出系统和控制系统。

机架是模切机的支撑结构，承载着整个设备的重量。

送料系统用于将原材料送入模切机进行加工，通常采用自动送料或手动送料的方式。

模切系统是模切机的核心部件，包括模切刀具和模切模具，通过模切刀具对原材料进行切割。

废料排出系统用于将加工过程中产生的废料及时排出，保持设备的正常运转。

控制系统则是模切机的智能核心，通过对设备的控制和监测，实现对加工过程的精准控制。

其次，模切机的工作原理是通过模切刀具对原材料进行切割。

当原材料被送入模切机后，送料系统将其定位到模切系统的工作位置。

模切刀具在模切模具的作用下，对原材料进行切割，形成所需的加工零件。

在整个加工过程中，控制系统对模切机的各项参数进行监测和调节，确保加工质量和效率。

模切机的工作原理可以简单概括为，送料-定位-切割-排出。

这种工作原理使得模切机能够快速、精准地对原材料进行加工，广泛应用于各种行业中。

同时，随着科技的发展，模切机的自动化程度不断提高，使得加工过程更加智能化和高效化。

总的来说，模切机是一种结构复杂、工作原理精密的加工设备，通过对原材料进行切割，实现对材料的加工和成型。

其结构和工作原理的合理设计和应用，对提高生产效率、降低生产成本具有重要意义。

随着科技的不断进步，模切机必将在未来的工业生产中发挥越来越重要的作用。

模切机操作指导书一、概述模切机是一种常见的印刷后加工设备，用于将平面印刷品切割成各种形状的产品。

本操作指导书旨在向操作人员介绍模切机的基本原理和操作步骤，以确保操作的安全性和有效性。

二、操作前准备1. 确保操作环境清洁、通风良好，并避免有害气体或杂物进入机器。

2. 检查模切机的电源线是否连接牢固，各个控制开关是否正常运作。

3. 查看刀模和压力板的磨损情况，如有异常应立即更换。

三、操作步骤1. 打开模切机电源，待机器自检结束后，将待切割的印刷品放置在工作台上。

2. 根据所需的切割形状和尺寸，选择合适的刀模，并将其安装在模切机上的刀模座上。

3. 调整刀模座上的压力，使其与刀模紧密贴合，但不要过紧，以免损坏刀模或印刷品。

4. 设置切割深度和速度，一般情况下，较硬的材料需要较慢的速度和较大的切割深度，而较软的材料则相反。

5. 按下启动按钮，模切机开始工作，刀模从上方向下压，切割出所需形状的产品。

6. 在切割过程中，操作人员应注意观察，确保切割的准确性和稳定性。

7. 切割完毕后，关闭模切机电源，清理刀模座和工作台上的残留物，确保下一次操作的顺利进行。

四、安全注意事项1. 操作人员在操作模切机时，应穿戴好必要的防护装备，如手套、安全眼镜等，以保证操作的安全性。

2. 禁止将手指或其他物品伸入刀模座或工作台内，以免造成意外伤害。

3. 在清理刀模和工作台时，应先断开电源，并直到机器完全停止运转后再进行清洁工作。

4. 若发现模切机出现异常噪音、烟雾或其他异常情况时，应立即停止操作，并通知相关维修人员进行检修。

五、常见故障及处理方法1. 切割不干净或断线：检查刀模是否安装正确，切割深度和速度是否设定合适。

2. 切割面出现撕裂或毛刺：确认刀模和压力板是否磨损，如有必要，更换刀模或调整压力。

3. 切割速度慢或机器停止工作：检查电源是否正常连接，切割深度和速度是否设置合适，如有必要，调整相应参数。

六、维护保养1. 模切机应定期进行清洁，保持机器的干净和整洁。

模切机运动方案拟定及传动系统设计---机械原理与机械设计课程设计指导书一、机械原理与机械设计课程设计的目的和任务机械原理课程设计与机械设计课程设计是机械类学生第一次进行的机械运动原理设计（或机械运动的方案设计）和传动系统（或传动装置）结构设计，前者是强调对已学各种机构的分析和综合，而后者则是强调传动零件的设计计算及其相应的结构设计。

它们都是培养学生初步掌握机械设计方法所不可缺少的一个重要教学环节。

以往这两个课程设计缺乏明确的联系，学生缺乏整机设计的概念。

本课程设计试图通过对一台简单的机械设备，由方案设计到结构设计（限于时间，只能对传动系统中的一部分进行设计计算和相应的结构设计），力求让学生对整机设计有一个系统的和完整的概念。

通过这一实践性的教学环节，让学生接触和了解工程技术的实际，并对学生进行较为系统的设计方法训练，以期通过这一实践环节培养学生对已学的基础知识：如制图、力学、机械制造基础、机械原理、机械设计等课程的综合运用能力，并结合具体实际对学过的内容适当予以深化和扩展，在实际运用中培养学生融汇贯通的能力。

让学生初步树立正确的设计观点，掌握通用的设计方法，提高计算、制图、使用参考资料和运用计算机的能力。

在设计过程中要求学生积极思考，广为涉猎，在继承前人成熟经验的基础上大胆创新。

本次课程设计的任务是：1）画出机械的运动简图2＃图纸一张2）机械工作循环图4＃图纸一张3）主体机构运动分析、力分析计算结果一份4）传动系统设计装配图0＃或1＃图纸一张5）零件工作图（计算机绘图）3＃图纸二张6）设计计算说明书一份课程设计结束后，需进行一次答辩，以考核学生在本次课程设计中表现出的知识运用能力、制图能力、计算能力以及综合分析问题的能力。

二、半自动平压模切机（以下简称模切机）简介2.1课题说明模切机是印刷、包装行业压制纸盒、纸箱等纸制品的专用设备，该机可对各种规格的纸板和厚度在6mm以下的瓦楞纸板进行压痕、切线。

篇一：模切机作业指导书篇二：模切机作业指导书005模切机作业指导书一、目的将纸板或纸张进行模切压痕工作，使之成为客户设计需要的各种形式.二、使用工具卷尺、剪刀、六角扳手、梅花扳手、铲刀、十字螺丝刀、吹风机三、操作规程3．1根据订单要求，选择刀模板，确定刀模没问题后将其固定到模切机上。

3．2将模切的半成品放在模切机的钢板上,确定位置，用刀版弹垫固定好。

3．3开启电源，试机。

3．4检查纸板或纸张四周切断部位是否到位，压线部位是否有破裂等现象,作适当调整；首张成品检验合格后，签字留样后方能批量生产，并在生产中抽检以保证产品符合签字样。

3．5将待模切的半成品按照要求搬到工作台上,注意上料的正确，施行模切工作，要定时定量的抽检，避免异常出现。

3．6模切完毕后，关闭电源,填写好台账记录及生产工艺单，将模切完成的产品自检合格后，根据要求及时转入下道工序或打包入库。

四、注意事项:4．1检查钢板上的螺丝是否拧紧，以防不平，造成刀口磨损纸板压瘪等现象。

4．2检查刀模夹具是否拧紧，防止运转过程中松动，造成刀模脱落。

4．3检查待模切的纸板或纸张是否符合工艺要求（参照附稿),纸板误差范围在±1mm，纸张误差范围在±0。

5mm左右.4．4定量定时检查模切位置是否移动,正在模切的纸张或纸板规距是否有异常.4. 5 经常检查铁板上的扪痕处是否有异物，如有需及时清除。

五、安全注意事项：5．1非操作人员，不得操作模切机，以防发生事故。

5．2检查设备各转动部位是否正常。

5．3设备运转过程中产生异常，应停机检查调整消除异响后再生产.六、机器保养：6．1每日按时给机器运转部位加润滑油,定期做好周保养，月保养。

6．2定期检查固定螺丝是否松动，保险(安全)开关是否灵敏。

6．3将机台周围纸屑清理干净，保持机台的整齐干净.篇三：模切机作业指导书版本：b 文件编号：xxxx第 1 页共 7 页生效日期：2011-10—25目的:为了确保模切机生产正常运转，规范操作，有效提高产品的质量与服务，完善生产管理。

作业项目：使用部门：发行日期：A 1.检查模具和模具使用记录，发现模具异常或者模具使用超过模具使用寿命应及时提出。

检查库存，如果库存有备料的，首先考虑使用库存余量。

2.核对图纸上的料号与模具盒上的客户料号是否一致，并核对模具盒上的模具料号是否与模具上的料号一致，全部核对一致后才可工作。

6.模切机工作时，不要让物体挡住感应器。

（如图四） 5.机长在使用模切机的时候，注意不要将手放入有“黄色标签（当心伤手）”的地方，避免发生事故。

（如图二---图三）4.做首件检查（机长自检，品保检验），并在工作中抽检（机长不定时抽查，品保定时巡检）。

3.调节模具前，应先将压力调小，避免压力过大损伤设备。

（如图一）顺时针转动为加大压力，逆时针转动为减小压力。

识清楚。

3.生产结束时，设备应停在开模部位。

4.按日常保养内容，对设备进行保养。

5.关闭电源，清扫机台。

问题及时反映，解决后可继续生产。

三：生产结束后操作规范1.机长应当每天填写模具履历表，以及模切机设备点检表。

2.将模切好的产品按合格品、次品分开放置，并标2.调节模切压力，调节时压力应从轻到重慢慢加大至80%穿透，否则会造成设备损伤。

3.调节好模切机后，按照图纸要求进行冲切，并将首件给品保检查，确认合格后即可进行正常冲切。

4.生产过程中，每30-60分钟抽样检查一次，有质量2.查看记录，检查模具使用情况，检查库存二：开机生产的操作规范1.选用模具，选用底模板材料，并将模具和底板材料固定在模切机上的模板上。

操作步骤注意事项图示/流程一：开机前的操作规范 1.查看交接记录，了解设备运行情况审核：版本/版次工程：拟定：****电子科技有限公司模切机操作指导书模切机操作规程会签栏审核栏文件编号：品保：生产：图一图二图三图四2。

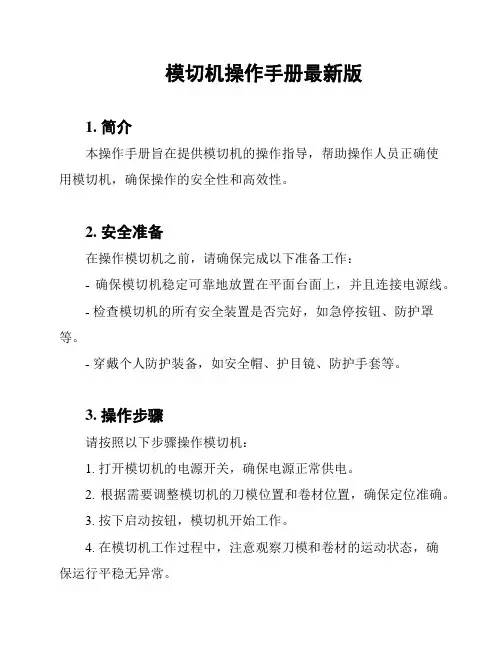

模切机操作手册最新版1. 简介本操作手册旨在提供模切机的操作指导，帮助操作人员正确使用模切机，确保操作的安全性和高效性。

2. 安全准备在操作模切机之前，请确保完成以下准备工作：- 确保模切机稳定可靠地放置在平面台面上，并且连接电源线。

- 检查模切机的所有安全装置是否完好，如急停按钮、防护罩等。

- 穿戴个人防护装备，如安全帽、护目镜、防护手套等。

3. 操作步骤请按照以下步骤操作模切机：1. 打开模切机的电源开关，确保电源正常供电。

2. 根据需要调整模切机的刀模位置和卷材位置，确保定位准确。

3. 按下启动按钮，模切机开始工作。

4. 在模切机工作过程中，注意观察刀模和卷材的运动状态，确保运行平稳无异常。

5. 完成模切任务后，按下停止按钮，停止模切机的运行。

6. 关闭模切机的电源开关，切断电源。

4. 故障排除如果在操作模切机的过程中遇到故障，请参考以下故障排除方法：- 如果模切机停止运行，请检查电源是否正常，重新连接电源或更换电源线。

- 如果刀模位置不准确，请重新调整刀模位置，并确保定位准确。

- 如果模切机运行过程中出现异常噪音或震动，请停止使用，并联系维修人员进行检修。

5. 注意事项使用模切机时，请注意以下事项：- 操作人员应接受相关培训，并熟悉模切机的使用方法。

- 模切机仅用于其设计用途，禁止进行非法或超出设计范围的操作。

- 在操作模切机时，避免将手部或其他身体部位靠近刀模或卷材，以免发生意外伤害。

- 禁止在模切机运行时随意更改刀模或卷材设置，以免影响操作安全。

以上是模切机操作手册的简要内容，请遵守操作指导并妥善使用模切机，谢谢配合！---注：本操作手册内容仅供参考，具体以模切机的相关说明书为准。

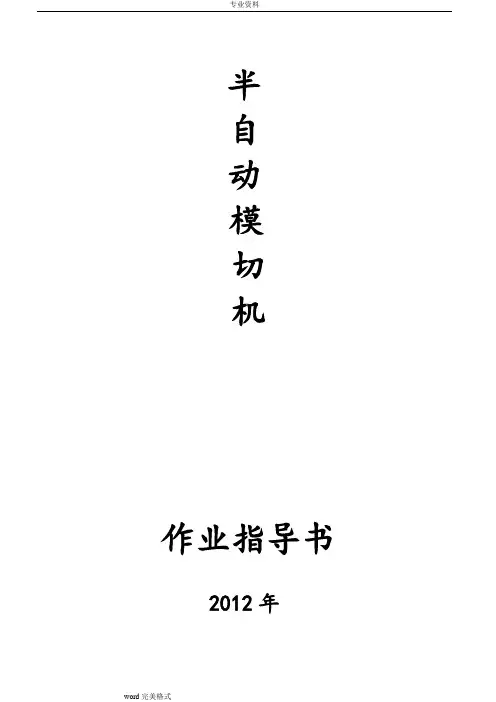

半自动模切机作业指导书2012年目录第一部分、简述一、模切机工作原理二、模切机工艺流程三、模切机技术参数四、模切机专业术语解释第二部分、操作规程一、生产前准备工作二、模切机生产操作三、模切生产过程的调整四、更换模切版五、手动盘车六、模切生产中常见质量问题及解决办法第三部分、安全操作规程一、人身安全二、设备安全第四部分、设备的维护保养一、设备点检维护二、设备常见故障及解决办法第一部分、综述1.1 模切机简介及工作原理1.1.1简介：YS—1500S、SA—S1620半自动平压平模切机由进纸部、模切部、去废部、收纸部组成。

人工送纸将纸张送入前规和侧规定位，再由钉钩牙排将纸张送到模切机构二次定位用模切刀根据产品设计要求的图样在压力的作用下，将纸板模切成所需形状后去掉模切后的多余部分，模切后再由钉钩牙排送达清废机构，清废后再进入收纸部，从而完成模切作业。

图1—1结构图1.1.2工作原理：平压平模切机的模切版台和压切动板机构的形状都是平板状的。

模切版被固定在上版台上，被加工瓦楞纸板放在动板（下版台）上。

工作时，模切版台固定不动，动板通过曲轴连杆作用往复运动，使得版台与动板不断地离合压，每合压一次便实现一次模切。

1.2模切机专业术语解释1.2.1转换驱动器：此结构用于分开曲柄轴旋转到某一角度，以停止或旋转传递链轴。

1.2.2安全离合器：当传动链条在运转中产生过多的碰撞时，可能被破坏，因而，当离合器部分被分离时凸轮被保护，并且临近传感器运作，机器停止运行。

1.2.3动板：此动板连接驱动部分上、下运动。

加工瓦楞纸板放置在动板上，并且通过固定的上板（模切版）作用，获得模切即时压力。

1.2.4上板：上板（模切版）被固定在双侧框架上，当动板上升，压力作用时加工纸板被模切。

1.2.5曲柄杠杆机构：驱动部分用于动板的上升和下降。

机器产生的模切压力是直接上下移动的1.5倍。

1.2.6模切部分：钉钩（叼纸牙）钉咬（加持）加工纸板，拖进模切部，进行模切。

模切作业指导书一、导言模切是一种制作装饰品、礼品盒、贺卡等工艺品的方法。

通过模切机，可以将纸张、卡纸、泡棉等材料按照所需形状进行切割，制作出各种各样的造型。

本指导书旨在帮助你了解模切的基本原理和操作步骤，保证你能够安全、高效地完成模切作业。

二、安全事项1. 使用模切机时，务必佩戴好工作手套和护目镜，以免发生意外伤害。

2. 在操作过程中要专心致志，避免分神，以免造成操作失误。

3. 严禁将手指或其他物体伸入模切机的工作区域，以免被切割刀片伤到。

4. 使用完毕后，务必关闭模切机的电源，以免发生火灾或其他安全事故。

三、准备工作1. 确认模切机的工作台面干净整洁，没有杂物。

2. 检查切割刀片是否锋利，如不锋利需要更换新刀片。

3. 准备好需要模切的材料，可以提前进行标记，以便准确定位。

4. 确认工作区域周边没有其他人员或物体，以免造成伤害或其他意外。

四、模切操作步骤1. 打开模切机的电源开关，确认机器已经正常启动。

2. 将待模切的材料放置到模切机的工作台面上，注意调整位置，使其与刀片位置对齐。

3. 选择合适的刀片数量和深度，根据实际需要进行调整。

4. 抓牢材料，并将其适当固定在模切机的工作台面上，以免在切割过程中移位或飞出。

5. 调整好切割速度和压力，确认切割的效果符合要求。

6. 按下模切机的启动按钮，开始进行切割。

7. 在切割过程中，保持眼睛注视着材料的切割位置，确保切割的准确性。

8. 切割完成后，关闭模切机的电源，注意安全操作。

9. 进一步处理模切好的材料，如清理边缘、打磨等，使其达到更好的效果。

10. 整理工作台面，清除杂物和废料，保持工作区域干净整洁。

五、常见问题及解决方法1. 切割不准确：可能是刀片钝了，需要更换新刀片；也可能是材料未固定好，导致移位。

2. 切割过程中材料破损：可能是切割速度和压力设置过大，需要适当减小切割力度。

3. 切割机卡住或无法启动：可能是电源没有打开，需要检查电源开关；也可能是切割机内部有杂物阻碍，需要清理。

机械原理课程设计-半自动平压模切机机构设计
半自动平压模切机是一种常见的用于对纸张、塑料薄膜等材料进行模切的机械设备。

其主要由以下机构组成：
1. 运动机构：包括驱动轮、主动轮和传动装置。

传动装置一般采用电机将旋转的动力转化为直线运动，通过带动主动轮带动工件移动。

2. 强制送料机构：用于将材料送至切割位置，一般由送料装置和压料装置组成。

送料装置可以采用电机驱动的辊子，将材料送到切割位置；压料装置则用于压紧材料，使其保持平稳。

3. 切割机构：主要由上刀和下刀组成。

上刀安装在机架上，下刀安装在滑块上，通过滑块的上下运动控制切割行程。

上刀一般由电机驱动，下刀则用于切割材料。

4. 收料机构：用于收集切割好的成品。

可以采用输送带将成品送到指定位置，或者直接由工作台进行收集。

5. 控制系统：用于对机器的工作状态进行控制，可以包括按钮、开关、PLC等。

在进行半自动平压模切机机构设计时，需要根据具体要求和工作条件进行合理的选择和布局。

一般需要考虑的因素包括切割材料的尺寸和特性、工作效率要求、安全性要求等。

同时，还需要考虑机构的稳定性、切割行程的准确性、切割力的控制等方面。

最后，还需要进行机械性能计算和强度校核等工作，确保机构的可靠性和安全性。

模切机操作指导书模切机操作指导书：一、概述模切机是一种用于切割纸张、卡纸、胶片等材料的机器。

本文档旨在提供详细的操作指导，帮助操作人员正确使用模切机。

二、安全注意事项1.在操作模切机之前，请确保已经熟悉并理解本指导书的内容。

2.在操作模切机时，必须戴上适当的防护设备，包括安全眼镜、手套等。

3.切勿将手部或其他身体部位靠近机器刀具，以免发生伤害。

4.在操作过程中，不要长时间连续工作，适当休息以防止疲劳。

5.使用模切机应在通风良好的地方进行，以免产生有害气体。

三、模切机操作步骤1.准备工作a.检查模切机的状态，确保机器正常运行。

b.检查刀具是否安装正确，并检查刀具的磨损情况。

c.根据所需切割材料的尺寸调整模切机的工作台和导轨。

d.将切割材料安放在工作台上。

2.开始操作a.打开模切机的电源开关，确保电源指示灯亮起。

b.切换到手动模式，抬起切割头，调整刀具位置到合适的切割起始点。

c.按下切割按钮，使切割头下降、切割材料切割。

d.切割完成后，松开切割按钮，切割头自动抬起。

e.检查切割结果，如有需要可以再次调整刀具位置并重复操作。

3.模切机维护a.在操作结束后，清理切割机床和工作台，移除切割材料的余渣和废料。

b.定期检查模切机的刀具磨损情况，及时更换刀具。

c.定期保养模切机，清洁和润滑机器的关键部分。

d.注意及时修理和更换损坏或老化的零件。

附件：本文档无附件。

法律名词及注释：1.模切：利用机器设备将材料切割成所需形状的工艺。

2.切割材料：包括纸张、卡纸、胶片等用于切割的材料。

模切机作业指导书————————————————————————————————作者: ————————————————————————————————日期：ﻩ半自动模切机作业指导书２0１2年目录第一部分、简述一、模切机工作原理二、模切机工艺流程三、模切机技术参数四、模切机专业术语解释第二部分、操作规程一、生产前准备工作二、模切机生产操作三、模切生产过程的调整四、更换模切版五、手动盘车六、模切生产中常见质量问题及解决办法第三部分、安全操作规程一、人身安全二、设备安全第四部分、设备的维护保养一、设备点检维护二、设备常见故障及解决办法第一部分、综述１.1模切机简介及工作原理1．1.1简介：YS—15０0S、SA—S1620半自动平压平模切机由进纸部、模切部、去废部、收纸部组成。

人工送纸将纸张送入前规和侧规定位，再由钉钩牙排将纸张送到模切机构二次定位用模切刀根据产品设计要求的图样在压力的作用下,将纸板模切成所需形状后去掉模切后的多余部分,模切后再由钉钩牙排送达清废机构，清废后再进入收纸部,从而完成模切作业。

图1—１结构图1.１．２工作原理:平压平模切机的模切版台和压切动板机构的形状都是平板状的。

模切版被固定在上版台上,被加工瓦楞纸板放在动板（下版台）上。

工作时，模切版台固定不动,动板通过曲轴连杆作用往复运动，使得版台与动板不断地离合压，每合压一次便实现一次模切。

1.2模切机专业术语解释1.2.１转换驱动器：此结构用于分开曲柄轴旋转到某一角度，以停止或旋转传递链轴。

1.2.2安全离合器:当传动链条在运转中产生过多的碰撞时,可能被破坏，因而，当离合器部分被分离时凸轮被保护，并且临近传感器运作，机器停止运行。

１.２.３动板:此动板连接驱动部分上、下运动。

加工瓦楞纸板放置在动板上,并且通过固定的上板(模切版）作用,获得模切即时压力。

1.2．4上板:上板(模切版）被固定在双侧框架上,当动板上升,压力作用时加工纸板被模切。

模切机操作手册最新版目录1. 简介2. 安全操作3. 模切机工作流程4. 故障排除1. 简介本操作手册旨在提供模切机的操作说明和安全注意事项，以确保用户正确使用模切机并避免事故发生。

2. 安全操作- 在操作前，请确保已经穿戴好相应的安全装备，如手套、护目镜等。

- 在操作时，保持清醒并全神贯注，避免分散注意力。

- 禁止未经训练的人员操作模切机。

- 在清洁、维护或更换刀具时，务必先关闭模切机并拔掉电源。

3. 模切机工作流程1. 准备工作：- 检查模切机是否正常运行，排除故障可能。

- 准备好所需的材料和刀具，并进行必要的清洁和护理。

2. 调整设置：- 根据材料的尺寸和类型，调整模切机的刀具压力和速度。

- 确保模切机的底板与刀具间的间隙合适。

3. 进行模切：- 将要模切的材料放置在模切机的底板上，并固定好。

- 启动模切机，并按照设定的刀具压力和速度进行模切操作。

4. 检查与清洁：- 模切完成后，仔细检查模切材料的质量和刀具的损耗情况。

- 清理模切机和周围区域的切屑和废料，保持工作环境整洁。

4. 故障排除以下是常见故障及其解决方法的示例：- 模切机无反应：检查电源是否连接正常，是否有故障指示灯亮起。

- 刀具无法工作：检查刀具是否正确安装，是否磨损严重。

- 材料模切不完整：检查刀具压力和速度是否调整合适，是否需要更换刀具。

以上所述仅为模切机操作手册的基本内容，具体操作和注意事项可根据实际情况进行调整和完善。

在使用模切机时，请始终遵循操作手册中的安全指南，并遵守相关的安全法规和规定。

模切机作业指导说明书半自动模切机作业指导书2012年目录第一部分、简述一、模切机工作原理二、模切机工艺流程三、模切机技术参数四、模切机专业术语解释第二部分、操作规程一、生产前准备工作二、模切机生产操作三、模切生产过程的调整四、更换模切版五、手动盘车六、模切生产中常见质量问题及解决办法第三部分、安全操作规程一、人身安全二、设备安全第四部分、设备的维护保养一、设备点检维护二、设备常见故障及解决办法第一部分、综述模切机简介及工作原理：YS—1500S、SA—S1620半自动平压平模切机由进纸部、模切部、去废部、收纸部组成。

人工送纸将纸张送入前规和侧规定位，再由钉钩牙排将纸张送到模切机构二次定位用模切刀根据产品设计要求的图样在压力的作用下，将纸板模切成所需形状后去掉模切后的多余部分，模切后再由钉钩牙排送达清废机构，清废后再进入收纸部，从而完成模切作业。

图1—1结构图：平压平模切机的模切版台和压切动板机构的形状都是平板状的。

模切版被固定在上版台上，被加工瓦楞纸板放在动板（下版台）上。

工作时，模切版台固定不动，动板通过曲轴连杆作用往复运动，使得版台与动板不断地离合压，每合压一次便实现一次模切。

：此结构用于分开曲柄轴旋转到某一角度，以停止或旋转传递链轴。

：当传动链条在运转中产生过多的碰撞时，可能被破坏，因而，当离合器部分被分离时凸轮被保护，并且临近传感器运作，机器停止运行。

：此动板连接驱动部分上、下运动。

加工瓦楞纸板放置在动板上，并且通过固定的上板（模切版）作用，获得模切即时压力。

：上板（模切版）被固定在双侧框架上，当动板上升，压力作用时加工纸板被模切。

：驱动部分用于动板的上升和下降。

：钉钩（叼纸牙）钉咬（加持）加工纸板，拖进模切部，进行模切。

：由胶合木板制作所需形状，附制刀片。

：通常，模切部分的不同是因为刀的形状不同和被加工纸板模切形状的不同。

压力带用于压力过小的部分，以使压力分布均匀、平稳，进行精确的模切。
