袋装砂井加固软基施工技术

袋装砂井施工工艺工法（QB/ZTYJGYGF-LJLM-0107-2011）第四工程有限公司刘厚才1.前言1.1工艺工法概况袋装砂井加固软土路基是在一般砂井法的基础上发展起来的一种新工艺、新技术。

它是在需要加固地段的原地面上, 平整后填筑一层双坡排水砂性土过渡层, 并铺设中粗砂排水垫层, 再将加工好的砂袋垂直置入软土地基中形成袋装砂井, 然后对路基逐步填筑加载, 使地基中的水份迅速从袋装砂井中析出, 通过中粗砂垫层排出路外, 从而达到加速地基均匀沉降、固结的目的。

1.2工艺原理利用袋装砂井排除软土地基土体中的孔隙水，以及利用一定间距的袋装砂井来缩短软土地基中孔隙水的排水距离，在路基填筑荷载的作用下，进一步减少固结时间，提高软土地基的承载力。

2.工艺工法特点2.1施工设备轻型，有利于在软弱地基上施工。

2.2砂柱体受袋子约束，柱体保持较小的变化，减少用砂量。

2.3可加快施工速度，降低工程造价。

3.适用范围适用于各种软粘土地区的铁路、公路、机场、码头工业和民用建筑等的地基加固工程，尤其适用于对周围受扰动条件限制的地基加固工程。

4.主要引用标准《公路工程质量检验评定标准》JTGF801；《公路路基施工技术规范》JTG_F10；《铁路路基施工规范》TB10202；《建筑地基处理技术规范》JGJ 795.施工方法清理场地，施作砂垫层，预先把中砂装入长条形、透水性好的土工袋，用专用的机具设备打入软土地基内，砂袋端头埋置于砂垫层。

6.工艺流程及操作要点6.1施工工艺流程袋装砂井处理软基施工工艺流程参见图1。

图1 袋装砂井施工工艺流程图6.2操作要点6.2.1施工准备1审查和熟悉图纸、设计文件和施工技术规范，根据设计宽度、桩距、深度绘制袋装砂井平面布置，进行测量放样，恢复定线，直线部分10m设一中桩，曲线部分5m设一中桩，并同时放出边桩，井孔定位放样，应经复核无误。

2根据设计要求，选择合适的土工袋及粗、中砂、等材料进场，并应通过质量检测。

豫塑．!璺且、袋装砂井软土路基施工技术梁国婧(天津市铁路集团工程有限公司，天津市300060)哺翻介绍袋苯砂井的固结原理、主要施工方法、施工工艺和注意事项。

深入分析袋装砂井加固软土地基的原理，总结砂袋井的施工方法和工艺，在今后的施工中加以改进及借鉴。

口∈键词】软圭地基；袋装砂井；堆我预压砂井预压法在水利工程、公路、铁路、港口等方面已普遍应用，近年来在工业与民用建筑工程中也被采用，取得良好的效果。

本工程为铁路软土路基施工，在路基基底处理打设袋装砂井，铺设排水砂垫层，进行堆载预压。

1基本原理及作用1．1基本原理在含水量大、孑L隙比大、压缩性高、软土深厚的软土地基申打入砂袋作为排水通道以增加土层的排水途径，缩短排水的距离。

在上部荷载的作用下，产生的附加应力使土颗粒问的孔隙水通过插在软土层中的砂井排出地层外面以达到土颗粒间位移密实，从而大大加速了地基的固结与沉降。

减少压缩性，降f氏孑L隙比和含水量，增加土体密实度，在较短时间内达到较高的固结度，以提高软土路基的承载力和抗剪能力，从而保证路堤和地基的稳定。

12作用砂并排水固结预压法要达到的目的有两点：a减少沉降：b．提高地基承载力与稳定性：砂袋中的砂用洁净的中砂，砂袋的直径、长度和间距，应根据工程对固结时间的要求、工程地质情况等通过固结理论计算确定。

袋装砂井常用的直径为70m m。

其长度主要取决于软土层的排水固结效果，而排水固结效果与固结压力的大，J喊正比。

由于在地基中雷结应力随着深度而逐渐减小，所以，袋装砂井有一个最佳有效长度，砂井不一定打穿整个压缩层。

然而当软土层不太厚或软土层下面又有砂层，目施工机具又具备深层打入能力时，则砂并尽可能地打穿软土层，这对排水固结有利。

当袋装砂井的直径为70m m时，井径比为15—25，效屏}部是比较理想的。

2施工工艺21堆栽预压、排水固结工艺流程图22工法振动沉管法，是以振动锤为动力，将套管沉到预定深度，灌砂后振动、提管形成砂井。

浅谈袋装砂井法处理软土地基施工技术摘要：袋装砂井是一种的软土地基处理方法之一，软基的处理方法有许多种，本文主要分析了针对不同软土地基的工程特性和袋装砂井的优点，阐述了砂井选用和布置要点，概述了袋装砂井的施工工艺。

关键词：袋装砂井法软土地基施工技术1、概述软土是在静水或缓慢流水环境中以细颗粒为主的近代沉积物，是一种呈软塑状态的饱和粘性土，包括淤泥、淤泥质土和部分冲填土、杂填土及其他压缩性土。

由上述软土构成的地基称之为软土地基，其广泛分布于我国东南沿海地区和内陆江河湖泊的周围。

本文论述的是一条经过许多鱼塘、河沟、水田区段高速公路工程软土地基处理的方法，本工程可以采取的方法有换填、袋装砂井、CFG桩处理等多种方式，下面就北方不常见的袋装砂井软基处理技术进行简述。

2、袋装砂井堆载预压处理方法2.1施工准备测量人员首先对原地面进行断面复测，放出地基处理边线，利用挖掘机清除地表后用压路机压实整平，顶面向外设2%横坡。

如遇有水塘、河沟等，应先排水、清淤，清淤前应检测淤泥面的高程，并依据淤泥面高程计算出清淤宽度，放出清淤边线。

具体的施工方法是：在设计宽度内，将鱼塘的水抽干。

由于鱼塘路段的淤泥层比较厚，承受不起施工机械，施工时采用填土挤淤法施工。

2.2摊铺砂垫层（第一层）砂垫层总厚度60cm，分层填筑，每层松铺厚度宜为30cm，为确保砂垫层压实质量，碾压时应适当洒水；砂垫层填筑宽度应宽出路基边角0.5m。

垫层中设土工格栅，土工格栅材料采用单向拉伸高密度聚乙烯塑料土工格栅。

砂垫层顶面设向外2%的横坡。

2.3孔位放样先采用全钻仪定出中线，然后根据设计图的处理宽度准确放出边线，如实测横断面图的宽度与该处砂井设计宽度出入较大，应按实测横断面图宽度予以调整。

中线、边线定出后，再根据设计间距逐井定位，并编上各井井号，绘制出砂井平面布置图。

2.4机具定位根据砂井平面布置图制定出砂井施工顺序并组装好机具到达指定位置，机具定位后检查砂井机基础是否稳定牢固。

袋装砂井法在加固处理软土地基工程中的应用袋装砂井是一种常用的软土地基加固处理方法，文章结合自己多年的教学经验，对袋装砂井法加固处理软土地基的基本原理、施工工艺流程、施工质量控制等施工技术进行了探析。

标签：袋装砂井法；软土地基；施工工艺；处理技术袋装砂井法软基处理技术，是砂井排水法的延续，是将散体砂装入用化纤纺织物做成的细长袋子内，然后用专门的机具设备打入软土地基内作为竖向排水体的一种方法。

由于袋装砂井的直径小，耗材少，工程造价低，施工速度快，设备轻型，更适应在软土地基上施工。

1袋装砂井法加固处理软土地基的基本原理在含水量大、孔隙比大、压缩性高、软土深厚的软土地基中打入砂袋作为排水通道以增加土层的排水途径，缩短排水距离。

在上部荷载的作用下，产生的附加应力使土颗粒间的孔隙水通过插在软土层中的砂井排出地层外面以达到土颗粒间位移密实，从而大大加速了地基的固结与沉降。

减少压缩性，降低孔隙比和含水量，增加土体密实度，在较短时间内达到较高的固结度，以提高软土地基的承载力和抗剪能力，从而保证地基的稳定。

2袋装砂井法加固处理软土地基的施工工艺2.1砂井布置普通砂井直径一般为30～40cm，护管砂井直径可小到15cm，袋装砂井直径可小到7～12cm。

砂井间距一般为砂井直徑的6～10倍，常用2～4m。

砂井平面布置形式有正方形和正三角形两种。

砂井长度一般为10～20cm，具体应用时，需根据软土层的厚度、荷载大小和工程具体要求而定。

一般来说，砂井不一定都要穿过整个软土层，当软土层不厚、底部有透水层时，砂井应尽可能穿透软土层；如软土层较厚或土中夹有砂层时，有必要将砂井穿透软土层应按工程要求和土质条件等情况而定。

在砂井顶部应铺设砂垫层，可作为良好的排水通道，并与各砂井连通，从而将水排至场地以外。

砂垫层的宽度应大于堆荷载或建筑物的底宽，并伸出砂井区外边线2倍砂井的直径；砂垫层铺设厚度一般为50cm左右。

2.2施工主要机具轻型柴油专用砂井打桩机、履带式振动打桩机、成孔套管、灌砂袋架及活动桩帽等。

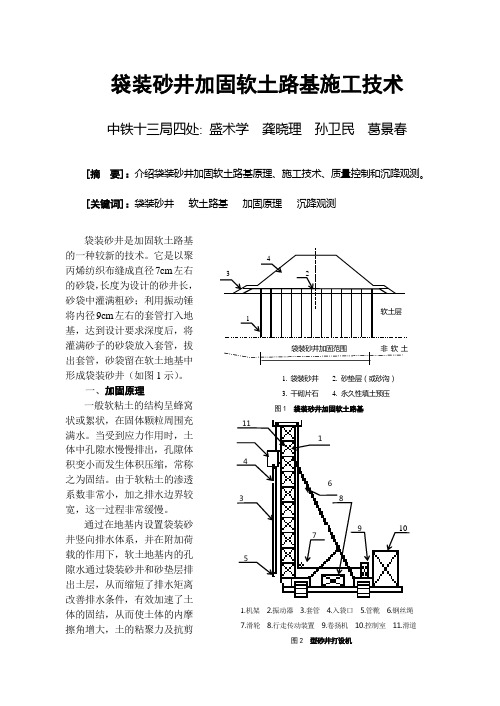

袋装砂井加固软土路基施工技术中铁十三局四处: 盛术学龚晓理孙卫民葛景春[摘要]：介绍袋装砂井加固软土路基原理、施工技术、质量控制和沉降观测。

[关键词]：袋装砂井软土路基加固原理沉降观测袋装砂井是加固软土路基的一种较新的技术。

它是以聚丙烯纺织布缝成直径7cm左右的砂袋，长度为设计的砂井长，砂袋中灌满粗砂；利用振动锤将内径9cm左右的套管打入地基，达到设计要求深度后，将灌满砂子的砂袋放入套管，拔出套管，砂袋留在软土地基中形成袋装砂井（如图1示）。

一、加固原理一般软粘土的结构呈蜂窝状或絮状，在固体颗粒周围充满水。

当受到应力作用时，土体中孔隙水慢慢排出，孔隙体积变小而发生体积压缩，常称之为固结。

由于软粘土的渗透系数非常小，加之排水边界较宽，这一过程非常缓慢。

通过在地基内设置袋装砂井竖向排水体系，并在附加荷载的作用下，软土地基内的孔隙水通过袋装砂井和砂垫层排出土层，从而缩短了排水矩离改善排水条件，有效加速了土体的固结，从而使土体的内摩擦角增大，土的粘聚力及抗剪力也得到了提高。

二、施工技术1.机架2.振动器3.套管4.入袋口5.管靴6.钢丝绳7.滑轮8.行走传动装置9.卷扬机 10.控制室 11.滑道图2 型砂井打设机图1 袋装砂井加固软土路基1243568791011（一） 施工机具袋装砂井施工机具主要是导管式振动砂井打设机。

如履带臂架式、步履臂架式、轨道门架式、吊机导架式等。

打设效率一般在1000~1500m/台班（如图2示）。

常用打设机具性能见表1。

表1 各种常用打设机械性能表（二） 材料要求砂井袋：应具有良好的透水、透气性，有一定的耐腐蚀抗老化性能，装砂不易漏失，并有足够的抗拉强度，能承受袋内装砂自重和弯曲所产生的拉力。

一般多采用聚丙烯纺织布和玻璃丝纤维布、黄麻布、再生布等，其技术性能见表2。

聚丙烯纺织袋，在施工时应避免太阳曝晒，防止老化。

砂：采用经筛选的干燥中、粗砂，要求含泥量少，不宜大于3%，以有利于水的渗透。

袋装砂井加固软土地基工法一、适用范围适用于软粘土、超软粘土地区的公路、铁路、机场、码头、工业与民用建筑的地基加固工程，尤其适用于对周围受扰动条件限制的地基加固工程。

二、施工方法1.施工准备：施工前认真熟悉和掌握设计文件、质量要求及操作规范，仔细进行现场踏勘及地质调查取样分析，在此基础上编制施工组织设计，合理调配施工机具及劳力组织，备足施工所需各种材料，作好各工种的岗前培训。

2.排水坡及砂垫层设置1）清除加固范围内的地表草皮和杂物，再用同类土填筑成3％的路拱或横坡，并碾压密实。

2）在路拱或横坡上均匀等厚铺设透水性较好的粗砂层，厚度不小于30cm或设计规定，表面平顺，形成与土路拱或横坡相同的坡度，以利砂井中排出的水能顺利从粗砂层流出。

2.机具定位1）根据袋砂井布置范围及间距，在现场采用小桩准确定出每个砂井的位置，在套管入土时拔除。

2）打设机械按由低向高的原则安放，定位时保证桩锤中心与地面定位的重合，并用经纬仪检查桩锤导向架的垂直度。

3）打设机底支垫平稳牢固，采用轻型柴油打设机时用卷扬机定位。

3.安设套管与桩尖1）套管顶端设便于吊装的吊钩或吊环，在套管上刻划出控制标高的刻度线，套管需要接长时先进行试拼，保证连接处平顺密闭。

2）活瓣式桩尖与套管固定形成整体，利用桩机上的起吊设备将套管顶端送入桩帽中，下端用人工辅助准确安插在定位点上。

4.套管打入：套管定位后，开锤施打，开始时轻打，防止套管突然偏斜；套管底距设计深度约2m时，控制击打频率，防止超深。

5.运、下砂袋1）砂袋采用专用工具运输，不能在地上拖拉。

2）下砂袋时，在套管口设滚轮或滑槽，将砂袋缓慢顺直地放入套管中。

6.拔出套管确认砂袋到位后开始拔套管，起拔时连续缓慢进行，中途不得放松吊绳，防止因套管下坠损坏砂袋。

7.袋头处理套管拔出后，砂袋露出井口30cm或设计要求长度，将其竖直埋入砂垫层中，高出砂垫层部分，将其割除，并重新扎牢袋口。

8.预压荷载1）砂井施工完成后加载预压，荷载均匀堆加在砂垫层上；采用结构本身作为预压荷载时，分层填筑压实。

袋装砂井加固地基施工方案1. 简介袋装砂井是一种常用于加固地基的施工方法，通过使用填充砂袋的方式，可以增加地基的稳定性和承载力。

本文将介绍袋装砂井加固地基的施工方案。

2. 材料及工具准备在施工袋装砂井加固地基之前，需要准备以下材料和工具： - 砂袋：用于填充砂井的袋子。

- 混凝土：用于地基的加固。

- 石头或碎石：用于地基的垫层。

- 铁丝网或钢筋：增加地基的承载力和稳定性。

- 铲子：用于挖掘地基。

- 手套和安全帽：保护施工人员的安全。

3. 施工步骤袋装砂井加固地基的施工步骤如下：步骤一：确定施工区域首先，需要确定需要加固的地基区域。

通常可以根据地基的裂缝或下陷情况来确定施工区域。

步骤二：清理施工区域在进行施工之前，需要清理施工区域的表面，确保没有杂物和障碍物。

步骤三：挖掘地基使用铲子等工具，挖掘施工区域的地基。

根据实际情况，可以挖掘一个深度为30-60厘米的坑。

步骤四：铺设石头或碎石垫层在挖掘的地基中，铺设一层石头或碎石，以提供地基的稳定性和排水能力。

步骤五：铺设铁丝网或钢筋在铺设石头或碎石垫层之后，可以在地基上铺设一层铁丝网或钢筋，以增加地基的承载力和稳定性。

步骤六：填充砂袋准备一定数量的砂袋，然后将砂袋依次放入地基中，直至填满整个地基区域。

步骤七：夯实砂袋使用锤子等工具，夯实砂袋，以增加地基的稳定性。

确保每个砂袋都夯实且紧密接触。

步骤八：浇筑混凝土在对砂袋进行夯实后，可以在地基上浇筑一层混凝土，以进一步增加地基的承载力和稳定性。

步骤九：完成施工等待混凝土干燥并固化后，施工就完成了。

可以根据需要对地面进行修整，使其平整。

4. 注意事项在施工袋装砂井加固地基时，需要注意以下事项：•施工现场应设置明显的安全警示标志，确保施工安全。

•在施工区域附近设置施工隔离带或挡板，防止施工区域外的人员进入。

•施工人员应佩戴防护手套和安全帽，以确保人身安全。

•施工完毕后，应清理施工现场的工具和材料，保持施工区域的整洁。

软土地基施工方案（一）砂垫层填筑砂垫层填筑分两次施工，即首铺50cm厚后待塑料排水板及土工布施工后再铺设20cm厚砂垫层。

1.平整场地，应平整地面至护坡道设计高程处；清除杂草、淤泥，排水晾干表土，并对表土进行填前夯实；2.首次填筑砂垫层厚50cm，分二层施工，砂垫层每侧超出路基宽50cm以上。

3.开挖铺设砂垫层时，必须避免扰动软弱土层的表面，以免破坏软土层自身结构降低承压力；4.对材料的要求：砂砾具有良好的透水性且级配良好，质地坚硬，细度模数大于2.3，颗粒不均匀系数小于10，其含泥量小于3%。

5.砂垫层施工完成后，保持砂垫层排水通畅，待塑料排水板与土工布施工后再填筑第二层砂垫层20cm厚。

（二）袋装砂井施工袋装砂井能适应软土固结产生的地基变位，在受力时能与地基变形相协调。

袋装砂井打汀时，排泥量较变通砂井要少，对土体扰动也小，施工比较便捷，对周围影响小，K7+800~K8+100路基的袋装砂井共9724根，总长75847.2米，成三角形布置，间距1.5米，处理深度7米。

1．袋装砂井质量控制（1）袋装砂井采用轻锤多击的方法施工，减少对周边土体的扰动。

（2）袋装砂井孔位平面位置偏差不大于10cm，井深的垂直偏差不大于1.5%。

（3）所用砂袋采用抗拉强度大于15KN/m的聚丙烯编织布袋。

（4）灌入砂袋的砂，捣固密实，砂的含泥量不于3%，细度模数大于2.7的中粗砂（风干砂）。

为保证砂袋内灌砂质量，采用垂直吊起灌砂法。

2．袋装砂井的施工顺序（1）场灌砂成井a.将钢套管（下端用可开闭的底盖或预制桩靴）打入土中要求的深度（管径较砂袋直径大，一般袋装砂井直径为7cm，导管采用φ89×4.5mm无缝钢管）；b.将准备好的砂袋，长比砂井长2m，扎好下口后向袋内灌入洁净粗砂约20cm上下（高度）作为压重，放入套管沉到要求深度；c.在将砂袋放入套管内不能达到要求深度，会有一部分拖留在地面，此时须进行排泥处理，继续下沉达到规定深度；d.将袋口固定于装砂漏斗，通过振动装砂入袋，砂装满后，卸下砂袋，拧紧套管上盖，然后一边把压缩空气送进套管，一边提升套管直至地面。
