浅谈衡重式挡土墙设计fr e e l时较为合适，用此角度计算高墙或低墙土压力时则产生低墙偏大，高墙偏小的缺陷，依据它所设计出的挡土墙截面则低墙保守，高墙危险。
通过分析三种等效内摩擦角算法，从中选择一种较为合理而又简便的等效内摩擦角的折算方法，毕业论freel，外墙坡由1：0.05改为1:0.1）和用砂砾垫层加固地基的办法进行衡重式挡土墙修建，这样既节省了挖方和填方量，又缩短了工期。
挡墙底面加宽时，需考虑以下事项：①基础从哪边加宽、要视墙后不同的填筑材料及计算的偏心距而定，偏心距越小越好，出现负偏心距更利于结构的稳定。
②基础加宽多少，要根据基础所用不同材料、控制其扩散角在30～40°为宜。
③加宽后，基础与墙身联结的变截面处最好砌成弧形，以防应力集中产生断裂现象。
3浸水条件下衡重式挡土墙的设计 3.1衡重式挡土墙的结构形式衡重式挡土墙的优点在于利用衡重台上部填土的土压力作用和全墙重心的后移来增加墙身的稳定，减小断面尺寸；它的墙面陡直，载计百毕业文下.n文毕，下墙墙背仰斜，可大大降低墙高，减少基础的开挖量。
适用于山区、地面横坡陡的路肩墙，也可用于路堑墙（上墙可用于拦挡落石）或路堤墙。
一般在设置重力式挡土墙墙高超过8～10m时，就可以考虑采用衡重式挡土墙。
其中有卸荷板式衡重式挡土墙。
卸荷板又称减压板，它的作用是增加挡土墙的抗滑移稳定性，它的位置根据计算来确定；为桩墙结构的形式，在挡土墙基础不能满足要求或墙身要求太高时，可以采用此结构形式。
衡重式挡土墙的断面尺寸一般为：上墙与下墙的比例为4:6，衡重台宽度为墙高的0.25~0.35倍，墙顶取0.3~0.6m[本论文来源于胸坡坡度采用1:0.05，上墙俯斜坡度1:0.25~1:0.45，下墙仰斜坡度为1:0.25~1:0.30。
墙面一般为直线形，其坡度应与墙背坡度相协调。
同时还应考虑墙趾处的地面横坡，在地面横向倾斜时，墙面坡度影响挡土墙的高度，横向坡度愈大影响愈大。
1衡重式挡土墙施工方案重式挡土墙是一种用于防止土体滑动、坠落和侧方破坏的结构，广泛应用于道路、铁路和水利工程中。
本文将详细介绍一种重式挡土墙的施工方案。
一、工程设计1.1基础设计：根据地质勘探报告和设计要求，确定挡土墙的基础类型和尺寸。
一般来说，重式挡土墙的基础采用混凝土条形梁，梁底宽度为墙体宽度的1.5倍，深度为梁高度的1.5倍，梁顶宽度为墙体宽度的1倍。
梁底与地基之间需要设置隔离层，以防止地基水分对混凝土的侵蚀。
1.2墙体设计：根据设计要求和土体特性，确定挡土墙的高度、厚度和倾斜度。
一般来说，挡土墙的高度不应超过3.5米，墙体厚度应根据土体的侧向抗力和抗倾覆要求计算而得。
挡土墙的倾斜度应根据土体的稳定性要求和工程美观度进行选择。
一般来说，挡土墙的倾斜度在1:1到1:2之间。
1.3挡土墙面层设计：根据设计要求和工程美观度，确定挡土墙的面层材料。
常用的面层材料有碎石、钢筋混凝土面板、砖石面板等。
面层材料的选择应考虑到其抗侵蚀能力、美观度和使用寿命。
二、施工准备2.1地面清理：清除挡土墙施工区域的所有障碍物，包括树木、灌木、草地等。
2.2施工设备准备：根据挡土墙的高度和施工工艺要求，准备好挖掘机、推土机、打桩机、混凝土搅拌机等施工设备。
2.3材料准备：准备好所需的混凝土、钢筋、砖石等施工材料。
三、施工过程3.1地基处理：根据基础设计要求，在挡土墙基础位置挖掘坑槽，将基础隔离层铺设在坑底，并设置接水排水系统。
3.2基础施工：按照基础尺寸，在坑槽内浇筑混凝土基础，同时铺设横向钢筋和纵向钢筋，以增加基础的承载能力和抗倾覆能力。
3.3墙体施工：将混凝土按照设计要求浇筑到基础上，同时在墙体内夹入纵向钢筋和横向钢筋，以增加墙体的抗拉强度和抗折强度。
为了保证墙体的整体性，每层混凝土浇筑的高度不应超过1.5米。
3.4面层施工：根据设计要求，将选定的面层材料安装在挡土墙的表面，以增加挡土墙的美观度和抗侵蚀能力。
3.5排水系统施工：根据设计要求，设置挡土墙的排水系统，包括水平和垂直的排水管道，以排除墙体内的积水。

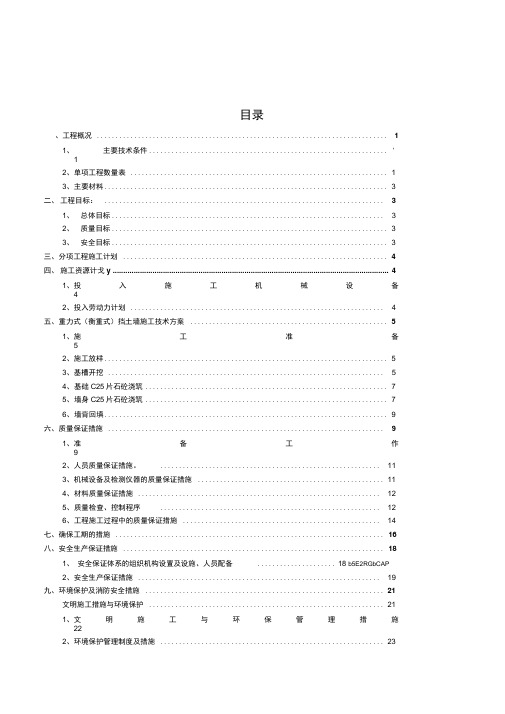

目录、工程概况 (1)1、主要技术条件................................................................ '12、单项工程数量表 (1)3、主要材料 (3)二、工程目标： (3)1、总体目标 (3)2、质量目标 (3)3、安全目标 (3)三、分项工程施工计划 (4)四、施工资源计戈y (4)1、投入施工机械设备42、投入劳动力计划 (4)五、重力式（衡重式）挡土墙施工技术方案 (5)1、施工准备52、施工放样 (5)3、基槽开挖 (5)4、基础C25片石砼浇筑 (7)5、墙身C25片石砼浇筑 (7)6、墙背回填 (9)六、质量保证措施 (9)1、准备工作92、人员质量保证措施。
(11)3、机械设备及检测仪器的质量保证措施 (11)4、材料质量保证措施 (12)5、质量检查、控制程序 (12)6、工程施工过程中的质量保证措施 (14)七、确保工期的措施 (16)八、安全生产保证措施 (18)1、安全保证体系的组织机构设置及设施、人员配备..................... 18 b5E2RGbCAP2、安全生产保证措施 (19)九、环境保护及消防安全措施 (21)文明施工措施与环境保护 (21)1、文明施工与环保管理措施222、环境保护管理制度及措施 (23)十、紧急救援预案 (26)1、安全生产应急预案领导小组。
262、职责 (27)3、伤害事故的救治方案 (28)4、事故现场处理控制保护方案。
(28)29 5、事故的报告制度重力式（衡重式）挡土墙施工方案、工程概况XXXXXX工程：二期为凤山路口至沙塘收费站段（K11+90L K2O+770，长度约8.870公里，红线宽度50米；三期为沙埔镇至凤山路口段（设计起点K0+00A K11+9O0 ,长度约11.900 公里。
plEanqFDPw1、主要技术条件'公路等级：双向六车道城市道路设计速度：80km/h平均每公里交点数：0.56个（交点5个）路基宽度：40米2、单项工程数量表、主要材料a、混凝土：本分项工程全部采用商品混凝土及片石二、工程目标：1、总体目标高速、优质、安全、低耗圆满完成柳州市沙塘至沙埔道路改造（二、三期）工程片石混凝土重力式（衡重式）挡墙工程。
(完整版)重力式挡土墙课程设计计算书-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN1 路基设计挡土墙是用来支撑天然边坡或人工边坡以保持土体稳定的建筑物。
按照墙的形式，挡土墙可以分为重力式挡土墙，加筋挡土墙。
锚定式挡土墙，薄壁式挡土墙等形式。
本设计采用重力式挡土墙。
1.1 挡土墙设计资料1.浆砌片石重力式路堤墙，填土边坡1:1.5，墙背仰斜，坡度1：0.151：0.35。
2.公路等级二级，车辆荷载等级为公路－II 级，挡土墙荷载效应组合采用荷载组合I 、II 。
3.墙背填土容重γ＝17.8kN ／m 3，计算内摩擦角Φ＝42°,填土与墙背间的内摩擦角δ＝Φ/2=21°。
4.地基为砂类土，容许承载力[σ]=810kPa ，基底摩擦系数μ＝0.43。
5.墙身材料采用5号砂浆砌30号片石，砌体a γ=22kN/m 3，砌体容许压应力为[]600=a σkPa ，容许剪应力[τ]=100kPa ，容许拉应力[wl σ]=60 kPa 。
1.2 确定计算参数设计挡墙高度H =4m ，墙上填土高度a =2m ，填土边坡坡度为1:1.5,墙背仰斜,坡度1:0.25。
填土内摩擦角：042=φ，填土与墙背间的摩擦角︒==212/ϕδ;墙背与竖直平面的夹角︒-=-=036.1425.0arctan α。
墙背填土容重17.8kN/m 3，地基土容重：17.7kN/m 3。
挡土墙尺寸具体见图1.1。
图1.1 挡土墙尺寸1.3 车辆荷载换算1.3.1 试算不计车辆荷载作用时破裂棱体宽度(1)假定破裂面交于荷载内侧不计车辆荷载作用00=h ；计算棱体参数0A 、0B ：18)42(21)(21))(2(212200=+=+=+++=H a H a h H a A 7)036.14tan()224(4213221tan )2(21210=-⨯+⨯⨯-⨯⨯=+-=αa H H ab B 389.018700===A B A ︒=︒+︒-︒=++=964.4821036.1442δαϕψ；715.0)389.0964.48(tan )964.48tan 42(cot 964.48tan ))(tan tan (cot tan tan =+︒⨯︒+︒+︒-=++±-=A ψψϕψθ则：︒=++⨯>==︒69.3342325.04arctan57.35715.0arctan θ计算车辆荷载作用时破裂棱体宽度值B ：mbH a H B 29.03)036.14tan(4715.0)24(tan tan )(=-︒-⨯+⨯+=-+⨯+=αθ由于路肩宽度d =1.5m>B=0.29m ，所以可以确定破裂面交与荷载内侧。
衡重式挡土墙施工方案一、工程概况此工程位于乌当区大桥寨污泥干化车间中其中一项子工程。
路基衡重式挡土墙，衡重式挡土墙墙高：4-7，采用M7.5砂浆砌片石，M10砂浆勾缝、抹面。
（一）机械安排：挖掘机 1台抽水泵 2台（二）测量、试验仪器安排：索佳全站仪 1台水准仪 1台砂浆试模 2套（三）施工工序施工工序：准备工作测量放样挖基清基础监理、地勘检验验收基础放样墙身放样基础回填墙体砌筑及排水孔设置墙背过滤层设置及回填土勾缝验收。
二、施工准备工作（一）施工准备1、熟悉招、投标文件，设计文件和有关规范。
2、勘察现场，修建施工临时设施，安装调试搅拌机，做好材料的储存和堆放，做好开工前的试验检测工作。
3、开工前，向监理工程师上报施工组织方案和开工报告，并严格按监理工程师批准后方案施工。
（二）材料准备石料：采用质地坚硬、均匀、不易风化的片石，片石中部厚度不应小于15cm,极限抗压强度不低于30Mpa.砂浆（1）砌筑砂浆类别、标号符合设计规定，砂浆标号为7.07×7.07×7.07cm3试件养护28天的抗压强度（单位为Mpa）。
（2）砂浆中所用水泥、砂、水等材料质量标准要符合砼工程相应材料质量标准。
砂应用中粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的基础上，也可采用细砂。
（3）砂浆的配合比由试验确定，可采用质量比或体积比。
（三）测量施工前，用全站仪放出基础开挖的大样，并用水准仪测量基坑开挖处的地面标高，基坑开挖到位后再放出基础的准确位置，待基础砌筑到位后放出墙身的位置。
并及时测量，控制墙身顶面的标高。
（四）挖基和排水施工前，根据测量放出的基础开挖边线，开挖边线要根据基础的开挖深度和土质情况确定放坡系数。
基础采用挖掘机进行开挖至离设计标高20-30cm，后改用人工进行清槽。
清槽后，用触探法进行地基承载力的检测。
检测合格后，迅速进行下一步工序施工，避免基底长时间暴露。
基坑大小要满足基础施工要求，在渗水时，根据基坑、排水设计和基础设计所需基坑大小而定，一般要比设计平面尺寸各边增宽50~100cm。
目录衡重式挡土墙施工方案一、编制根据 0二、工程概况 0三、材料规定及配合比 0四、人员安排 (1)五、设备配置 (1)六、毛石砼挡土墙施工技术规定 (2)七、挡土墙施工 (2)九、模板拉杆稳定计算书 (7)十、毛石砼挡土墙施工注意事项 (8)十一、质量保证及控制 (9)十二、安全生产规程 (9)十三、环境保护措施 (10)十四、其他事项 (10)衡重式挡土墙施工方案一、编制根据1、《公路工程技术原则》JTG B01-2、《公路路基设计规范》JTG D30-3、《公路路基施工技术规范》（JTG＿F10-4、《公路工程施工安全技术规程》（JTJ 076-95)5、《混凝土构造工程施工质量验收规范》（GB50204-）6、《公路工程质量检查评估原则》（JTGF80∕1—）二、工程概况本标段原线路起点位于苏洼龙隧道下游洞口与既有竹茨公路（XV07 线）交叉处（桩号K42+126.281），沿苏哇龙乡靠金沙江一侧新建，过苏哇龙乡后沿原有道路并结合施工场地布置、施工交通布置，终点为苏洼龙水电站永久大桥下游约550m（桩号K44+719.162）。
10月18日，经监理组织业主、设计、承包商现场查看后，为减少征地协调困难，防止公路建设对居民生产生活导致不利影响，决定对K42+600~K44+060段路线进行合适调整。
本协议段全线衡重式挡土墙均为C20片石混凝土。
三、材料规定及配合比1、毛石：应选择未风化、坚硬旳石料，抗压强度应不不不小于30MPa，毛石旳尺寸不应不小于所浇筑部位最小宽度旳1/3，并不得不小于300mm，毛石厚度不适宜不不小于150mm。
毛石表面旳石粉、污泥在填充前用水冲刷洁净，毛石用量不得超过毛石混凝土总体积旳20%。
2、混凝土：采用商品砼，运用车泵进行混凝土浇筑。
3、模板：模板应牢固、光滑、平整，板体顺直。
四、人员安排我单位选用有数年施工和管理经验旳施工和管理人员负责挡土墙旳施工，现场主管工程师1人，测量人员2人，质检员、安全人员各1人。
衡重式挡土墙课程设计一、课程目标知识目标：1. 让学生掌握衡重式挡土墙的基本概念、构成原理及分类。
2. 了解衡重式挡土墙在设计过程中的关键参数和计算方法。
3. 掌握衡重式挡土墙的施工工艺及其在工程中的应用。
技能目标：1. 培养学生运用衡重式挡土墙设计原理，分析并解决实际工程问题的能力。
2. 学会使用相关软件或工具进行衡重式挡土墙的设计和计算。
3. 提高学生团队协作和沟通能力，能够就衡重式挡土墙设计方案进行讨论和改进。
情感态度价值观目标：1. 培养学生对土木工程专业的热爱和责任感，认识到衡重式挡土墙在工程中的重要性。
2. 树立正确的工程质量观念，注重施工安全，遵循职业道德。
3. 培养学生具备创新精神，敢于尝试新的设计方案和方法。
课程性质分析：本课程为土木工程专业的一门实践性较强的课程，旨在让学生掌握衡重式挡土墙的设计原理和施工技术。
学生特点分析：学生具备一定的土力学和结构力学基础，具有较强的学习能力和实践操作欲望。
教学要求：1. 结合教材，注重理论与实践相结合，提高学生的实际操作能力。
2. 采用案例分析、讨论等教学方法，激发学生的学习兴趣，培养其解决问题的能力。
3. 注重过程评价，关注学生的学习成果，及时给予反馈和指导。
二、教学内容1. 衡重式挡土墙基本概念：挡土墙的分类、衡重式挡土墙的定义及其结构特点。
参考教材章节：第二章第一节2. 衡重式挡土墙设计原理：土压力计算、稳定性分析、抗滑移和抗倾覆验算。
参考教材章节：第二章第二节3. 衡重式挡土墙设计方法：设计步骤、关键参数选取、计算公式及案例分析。
参考教材章节：第二章第三节4. 衡重式挡土墙施工技术：施工工艺流程、施工要点、质量控制及安全管理。
参考教材章节：第二章第四节5. 衡重式挡土墙在工程中的应用：实际工程案例介绍、设计及施工经验总结。
参考教材章节：第二章第五节6. 衡重式挡土墙设计软件应用：介绍相关软件，学会运用软件进行设计和计算。
参考教材章节：附录教学进度安排：第1周：挡土墙基本概念及分类第2周：衡重式挡土墙设计原理第3周：衡重式挡土墙设计方法第4周：衡重式挡土墙施工技术第5周：工程案例分析及经验总结第6周：设计软件应用与实践操作教学内容确保科学性和系统性，结合教材章节，注重理论与实践相结合，使学生全面掌握衡重式挡土墙的相关知识。
衡重式挡土墙课程设计 This model paper was revised by the Standardization Office on December 10, 2020衡重式挡土墙课程设计1、设计资料（1）地形中浅切割褶皱剥蚀中低山地区，地势起伏较大。
（2）工程地质条件自上而下土层依次如下：①号土层：耕植土，厚约0.9m ，黄褐色，含大量有机质。
②号土层，中风化砾岩，厚度未揭露，地基容许承载力R=800kPa 。
（3）墙身及墙后填料材料参数填料， 35=ϕ 3m kN 18=γ，下墙2ϕδ=，上墙（假想墙背）ϕδ=。
墙身容重3k m kN 22=γ。
基底摩擦系数f=。
圬工材料[a σ]=600k a P ，[1σ]=100k a P ，=j τ500k a P 。
（4）荷载参数本题组号为5，挡土墙高度，车辆荷载换算等代土层厚度为=0h ，分布在路基横断面方向的宽度0b =。
（5）水文地质条件本次勘测未发现地下水，可不考虑地下水影响。
2、初步确定墙身尺寸挡土墙高，选用上墙1H =3m ，选墙顶宽1b =,则上墙底宽1b =,下墙底宽B=,墙背俯斜1：（'11518 =α），衡重台宽1d =，下墙2H =，墙背仰斜1：（'20615 -=α），墙面坡1：，见下图：3、上墙土压力计算（1）求破裂角1θ计算破裂角，判别是否出现第二破裂面，假想墙背倾角见下图，则有'1tan α=0.3133.00.3tan 1111+⨯=+H d H α= 则'1α= 82.33假想破裂面交于荷载内，按表第一类公式计算，得验核破裂面位置如下：第一破裂面距墙顶内缘距离为)tan (tan '11αθ+i H =×（+）=3.573m ＜0b =5.5m破裂面交于荷载内，与假设相符，而且也不可能出现其他情况，故采用此类计算公式。
因为i α＜'1α，故出现第二破裂面。
（2）计算第二破裂面上的主动土压力1E有表第一类公式，有 K=)245cos()245(tan 2ϕϕ+- =)5.1745cos()5.1745(tan 2 +-= 1K =1+102H h =1+0.355.02⨯= 1E =1221KK H γ=×18××××= =x E 11E cos(ϕα+i )=×cos( 355.27+)= kNy E 1=1E sin(ϕα+i )=×sin( 355.27+)= kN对上墙1O 的力臂为11133K h H Z y +==367.1355.030.3⨯+=1.134m i y x Z d b Z αtan 1121-+==+×=2.06m（3）计算上墙实际墙背上土压力'1E'1x E =x E 1='1y E ='1x E tan 1α=×=10kN对上墙1O 的力臂为==31'1H Z y 1.0m ='1x Z 1'12tan αy Z b -=1.32m 、下墙土压力计算（1）求破裂角2θ假想破裂面交于荷载内，破裂角示意图如下，按表第一类公式得A=-tan 2α=-tan '0615 -=22δαϕψ++==235061435' ++='3666tan 2θ=-tan ψ+))(tan tan (cot A ++ψψϕ =+)27.0311.2)(311.2428.1(++=2θ= 48.38验核破裂面位置：堤顶破裂面距墙顶内缘的距离为=3×（+）+×（）=+=6.353m ＞0b =5.5m则破裂面位于荷载外，与假设不符。
应采用表中第四类公式，0'0b b =-)tan (tan '11i H θα+=1.93m 21220'0tan )2(2α-+H H H h b 25.0)321.5(1.555.093.12+⨯+⨯⨯22δαϕψ++='3666 2θψ))(tan tan (cot A ++ψψϕ)21.0311.2)(311.2428.1(++2θ'1237 验核破裂面位置：堤顶破裂面距墙顶内缘的距离为=3×（+）+×（）=+=＞0b =5.5m则破裂面位于荷载外，与假设相符。
（2）计算土压力2E采用表中第四类公式，得土压力系数：K=)tan (tan )sin()cos(2222αθψθϕθ+++ =)25.048.38(tan 08.105sin 48.73cos -=25.0759.093.1tan tan 22'02-=+=αθb h =3.54m =++=2220211221H h h H H K =⨯⨯++01.2654.355.021.561 主动土压力：2E =12221KK H γ=×18××××= =x E 22E cos （22δα+）=×cos （'30171.15 +-）==y E 22E sin （22δα+）=×sin （''30170615 +-）=压力作用点： =326.21.51.53)1.5454.33(54.355.0326.23331.5⨯⨯⨯⨯-⨯⨯⨯-⨯+ =2.23m222tan αy x Z B Z -==+×=2.09m5、墙身截面计算墙身截面计算如下图所示：（1）墙身重及力臂①上墙墙身重1G 为1G =)(21211b b H k +γ=×22×3×（+）= 对墙趾的力臂1G Z 为1G Z =)(3)2(211212221212b b nH b b b b b b nH ++++++ =)65.15.0(3305.0)65.11(65.165.15.025.01.505.02+⨯⨯⨯+++⨯++⨯ =0.91m②第二破裂面与墙背之间的土楔重g G=3×（）=0.447mg G =)(21211d d H +γ =×18×3×（1+）=对墙趾的力臂为1G Z =)(3tan )2(tan )(21111222212111121d d H d d d d d d H b H H n ++-++++++αα =×++3×+347.1333.03)1894.0(447.0447.0112⨯⨯⨯+-+⨯+ =1.81m③土楔体上的荷载重q Gq G =20d h γ=18××=对墙趾的力臂为=×++×=1.13m④下墙墙身重2G 为2G =)(21122B d b H k ++γ=×22××（+1+） =对墙趾的力臂为2G Z =)]([3])(2[])()([21212212122b d B nH B d b d b d b B B +++++++++ =)65.253.1(31.505.0]53.165.22[]65.2)165.1(53.153.1[22+⨯⨯⨯+⨯+++⨯+ =1.21m（2）滑动稳定验算 =04.8703.306.0)65.364.5743.41.395.23495.70(+⨯+++++ =＞所以满足抗滑稳定性要求。
（3）倾覆稳定性验算 =09.204.87)1.5134.1(03.3023.265.306.264.5713.143.481.11.3921.15.23491.095.70⨯++⨯⨯+⨯+⨯+⨯+⨯+⨯ =≥所以满足抗倾覆稳定性要求。
（4）基底应力计算 e=∑∑∑+--)(2y x y E G M M B=65.364.5743.41.395.23495.70369551+++++- =B 41（=） e ＞B 61（=） 444.0341023)(2max ⨯⨯=+=∑N y Z E G σ=616a kP ≤R （=800a kP ） （5）截面应力计算选上墙墙底面验算=×3++（3-1）×=1.32m N Z b e -=221='1'1'1'1'12112)(2yy x x y G E G Z E Z E nH Z G b +-+-- =1095.70103.3032.110)1.505.091.0(95.70265.1+⨯-⨯+⨯-- =0.46m1e ＜232.0b （=），且1e ＞62b （=）。
=)65.146.061(65.11095.70⨯-⨯+=－＜l σ=100a kP =)65.146.061(65.11095.70⨯+⨯+ =a kP ＜a σ=600a kP由上述计算可知，所选截面尺寸符合各项要求。
6、设计图纸通过以上计算，绘制衡重式路肩墙施工图纸，断面图如下：设计说明：1.挡土墙采用M10水泥砂浆砌筑，施工前做好配比式验，强度要求达到设计等级，砌筑时砂浆要密实、饱满，不得有空洞。
2.石料应采用无风化石材，面石要平整，挡土墙外露面，采用1:3水泥砂浆勾凸缝。
3.基础砌筑不得在有水状态下进行，应做好基坑排水工作。
4.挡土墙分段：每10m 设置一道沉降缝，缝宽2cm ，外露面1cm ，缝线竖直美观，可用C15混凝凝土角石砌筑，沉降缝内用1.5cm 浸沥青软木板分隔。
5.挡土墙压顶混凝土C20，预制混凝土护栏可以浇筑入压顶混凝土之中。
6.道路排水系统出水口管应预先埋入挡土墙中，注意高程和平面的正确性。
7.挡土墙后填土根据道路设计要求分层压实，挡土墙前趾回填土应人工夯实，原则上基础台阶应全部埋入土中。
8.反虑层要求设置成通长。
9.硬塑管伸入反虑层端用透水土工布或蛇皮袋布包扎。
10.浇筑压顶时应注意预留波形护栏的钢管孔。
