电工进网作业培训讲义：继电保护及二次回路一、继电保护概述电力系统中，各种设备都有可能出现故障，如线路短路、变压器过载、发电机失速等。
这些故障若不能及时切除，就会导致设备损毁，乃至整个电力系统崩溃。
因此，继电保护的作用就是在电力系统发生故障时，自动切除故障部分，使得系统能够正常运行。
继电保护按照其应用范围，可以分为发电机继电保护、变电站继电保护和线路继电保护等。
根据其工作原理不同，继电保护又可分为电流继电保护、电压继电保护、功率继电保护、频率继电保护等。
二、继电保护工作原理继电保护通常由以下三个部分组成：1.传感器：用于将电力系统中的电量变化转换为电信号；2.测量和比较单元：对传感器输出的电信号进行测量，并将测量结果与设定值进行比较；3.操作单元：用于实现开关设备的操作，切除故障电路。
根据工作原理，继电保护又可分为热继电保护、磁力继电保护、电磁式继电保护、静态式继电保护等。
其中，静态式继电保护由于其灵敏度和可靠性等方面的优点，正在逐渐取代传统的电磁式继电保护。
三、二次回路概述二次回路是指继电保护系统中，从主开关到继电保护之间的电路。
它通常由CT、PT、配电柜、接线柱等组成，连接的部分包括电源、信号源、继电保护等。
在二次回路中，CT用于将高电流变换为相对应的低电流，并输出到继电保护中。
PT则用于将高电压变换为相对应的低电压，并输出到继电保护中。
在二次回路中，必须保证电路的连通性良好，信号的可靠性高，并设有母线隔离开关等。
四、二次回路的特点和应用二次回路具有以下特点：1.相对低电压、相对小电流：与电力系统中的高电流、高电压相比较小。
2.实时性要求高：二次回路的测量结果及时反映电力系统中的变化。
必须在很短的时间内完成测量、计算和保护动作。
3.灵敏度和可靠性要求高：继电保护必须在电力系统中发生故障时能够及时进行保护动作。
二次回路在电力系统中有广泛的应用。
例如，在负载中心的保护中，需要灵敏的保护来切除故障部分。

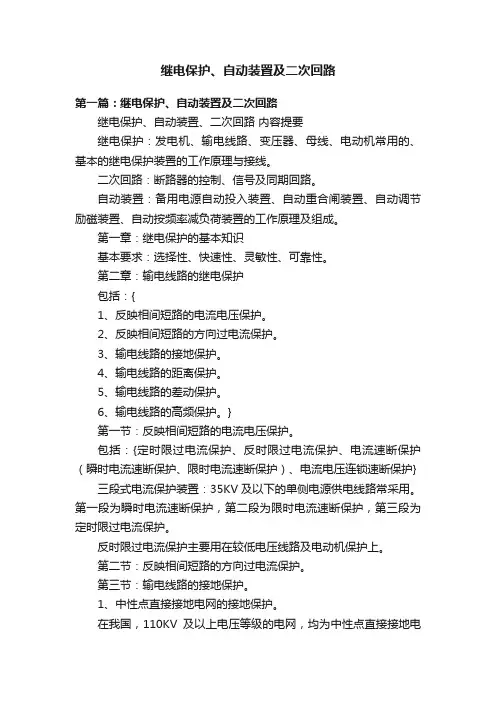

继电保护、自动装置及二次回路第一篇：继电保护、自动装置及二次回路继电保护、自动装置、二次回路内容提要继电保护：发电机、输电线路、变压器、母线、电动机常用的、基本的继电保护装置的工作原理与接线。
二次回路：断路器的控制、信号及同期回路。
自动装置：备用电源自动投入装置、自动重合闸装置、自动调节励磁装置、自动按频率减负荷装置的工作原理及组成。
第一章：继电保护的基本知识基本要求：选择性、快速性、灵敏性、可靠性。
第二章：输电线路的继电保护包括：{1、反映相间短路的电流电压保护。
2、反映相间短路的方向过电流保护。
3、输电线路的接地保护。
4、输电线路的距离保护。
5、输电线路的差动保护。
6、输电线路的高频保护。
}第一节：反映相间短路的电流电压保护。
包括：{定时限过电流保护、反时限过电流保护、电流速断保护（瞬时电流速断保护、限时电流速断保护）、电流电压连锁速断保护} 三段式电流保护装置：35KV及以下的单侧电源供电线路常采用。
第一段为瞬时电流速断保护，第二段为限时电流速断保护，第三段为定时限过电流保护。
反时限过电流保护主要用在较低电压线路及电动机保护上。
第二节：反映相间短路的方向过电流保护。
第三节：输电线路的接地保护。
1、中性点直接接地电网的接地保护。
在我国，110KV及以上电压等级的电网，均为中性点直接接地电网，又称为大接地电流电网。
2、中性点非直接接地电网的接地保护。
电压为3~35KV的电网，采用中性点不接地或经消弧线圈接地方式，统称为中性点非直接接地电网。
第四节：输电线路的距离保护。
第五节：输电线路的差动保护。
包括：{线路纵差动保护、平行线路的横联方向差动保护、平行线路的电流平衡保护}第六节：输电线路的高频保护。
包括：{高频闭锁方向保护、相差高频保护、高频闭锁距离保护} 高频通道的种类：输电线路高频通道，微波通道，光纤通道。
第二篇：二次回路及继电保护自动装置的巡视检查项目有哪些？二次回路及继电保护自动装置的巡视检查项目有哪些？（1)检查模拟盘各元件的位置指示是否与实际运行工况一致。
继电保护、自动装置、二次回路内容提要继电保护：发电机、输电线路、变压器、母线、电动机常用的、基本的继电保护装置的工作原理与接线。
二次回路：断路器的控制、信号及同期回路。
自动装置：备用电源自动投入装置、自动重合闸装置、自动调节励磁装置、自动按频率减负荷装置的工作原理及组成。
第一章：继电保护的基本知识基本要求：选择性、快速性、灵敏性、可靠性。
第二章：输电线路的继电保护包括：{1、反映相间短路的电流电压保护。
2、反映相间短路的方向过电流保护。
3、输电线路的接地保护。
4、输电线路的距离保护。
5、输电线路的差动保护。
6、输电线路的高频保护。
}第一节：反映相间短路的电流电压保护。
包括：{定时限过电流保护、反时限过电流保护、电流速断保护（瞬时电流速断保护、限时电流速断保护）、电流电压连锁速断保护}三段式电流保护装置：35KV及以下的单侧电源供电线路常采用。
第一段为瞬时电流速断保护，第二段为限时电流速断保护，第三段为定时限过电流保护。
反时限过电流保护主要用在较低电压线路及电动机保护上。
第二节：反映相间短路的方向过电流保护。
第三节：输电线路的接地保护。
1、中性点直接接地电网的接地保护。
在我国，110KV及以上电压等级的电网，均为中性点直接接地电网，又称为大接地电流电网。
2、中性点非直接接地电网的接地保护。
电压为3~35KV的电网，采用中性点不接地或经消弧线圈接地方式，统称为中性点非直接接地电网。
第四节：输电线路的距离保护。
第五节：输电线路的差动保护。
包括：{线路纵差动保护、平行线路的横联方向差动保护、平行线路的电流平衡保护}第六节：输电线路的高频保护。
包括：{高频闭锁方向保护、相差高频保护、高频闭锁距离保护}高频通道的种类：输电线路高频通道，微波通道，光纤通道。
基本知识讲课内容：1、二次回路基础知识（二次回路内容、二次回路图分类、常用符号及元器件表示方式，变配电所二次设备布置）2、继电保护的基础知识（继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线）3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务，满足继电保护的基本要求的；公司装置中使用的继电器的类型；互感器的各种接线方式如何在公司装置上实现讲课要求：1、了解二次回路的基本知识2、掌握继电保护的基础知识3、针对讲课内容出相应的习题，10道左右二次回路基本知识一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。
变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。
一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。
由变配电所一次设备组成的整体称为变配电所一次部分。
二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。
由变配电所二次设备组成的整体称为变配电所二次部分。
一次回路又称为一次接线是将一次设备相互连接而形成的电路。
二次回路又称为二次接线是将二次设备相互连接而形成的电路。
包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。
二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。
二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。
a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。
基本知识讲课内容：1、二次回路基础知识（二次回路内容、二次回路图分类、常用符号及元器件表示方式，变配电所二次设备布置）2、继电保护的基础知识（继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线）3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务，满足继电保护的基本要求的；公司装置中使用的继电器的类型；互感器的各种接线方式如何在公司装置上实现讲课要求：1、了解二次回路的基本知识2、掌握继电保护的基础知识3、针对讲课内容出相应的习题，10道左右二次回路基本知识一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。
变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。
一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。
由变配电所一次设备组成的整体称为变配电所一次部分。
二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。
由变配电所二次设备组成的整体称为变配电所二次部分。
一次回路又称为一次接线是将一次设备相互连接而形成的电路。
二次回路又称为二次接线是将二次设备相互连接而形成的电路。
包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。
二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。
二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。
a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。
第一章继电保护工作基本知识 第一节 电流互感器电流互感器（CT ）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A ，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A 或者200A 电流，转换到二次侧电流就是5A 。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图1.1，由于潜电流I X 的存在，所以流入保护装置的电流I Y ≠I ，当取消多点接地后I X ＝0，则I Y ＝I 。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT 必2、变比实验须做极性试验，以保证二次回路能以CT 的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT 本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT 本体的L1端一般安装在母线侧，母联和分段间隔的CT 本体的L1端一般都安装在I 母或者分段的I 段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT 需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT 是一穿心CT ，其变比为（600/N ）/5，N 为升流器穿心次数，如果穿一次，为600/5。
第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。
对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT 磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。
第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。
对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT 磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。
继电保护自动装置与二次回路一、单选题1.下列（B）属于电气设备故障。
P231A、过负荷B、单相短路C、频率降低D、系统振荡2.下列（D）属于电气设备故障。
P231A、过负荷B、过电压C、频率降低D、单相断线3.下列（D）属于电气设备不正常运行状态。
P231A、单相短路B、单相断线C、两相短路D、系统振荡4.继电保护的（A）是指发生了属于它该动作的故障，它能可靠动作而在不该动作时，它能可靠不动。
P232A、可靠性B、选择性C、速动性D、灵敏性5.继电保护的（B）是指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围的一种性能。
P232A、可靠性B、选择性C、速动性D、灵敏性6.继电保护的（C）是指保护快速切除故障的性能。
P233A、可靠性B、选择性C、速动性D、灵敏性7.继电保护装置按被保护的对象分类，有电力线路保护、发电机保护、变压器保护、电动机保护、（B）等。
P233A、差动保护B、母线保护C、后备保护D、主保护8.继电保护动作的选择性，可以通过合理整定（C）和上下级保护的动作时限来实现。
P233A、动作电压B、动作范围C、动作值D、动作电流9.继电保护的（D）是指继电保护对其保护范围内故障的反应能力。
P233A、可靠性B、选择性C、速动性D、灵敏性10.（C）可以提高系统并列运行的稳定性、减少用户在低电压下的工作时间、减少故障元件的损坏程度，避免故障进一步扩大。
P233A、可靠性B、选择性C、速动性D、灵敏性11.继电保护动作的选择性，可以通过合理整定（C）和上下级保护的动作时限来实现。
P233A、动作电压B、动作范围C、动作值D、动作电流12.一般的断路器的动作时间为0.06-0.15s，最快的可达（B）。
p233A、0.06-0.15sB、0.02-0.06sC、0.06-0.12sD、0.01-0.04s13.一般的快速保护动作时间为（B）。
p233A、0-0.05sB、0.06-0.12sC、0.1-0.2sD、0.01-0.04s14.（C）可以提高系统并列运行的稳定性、减少用户在低电压下的工作时间、减少故障元件的损坏程度，避免故障进一步扩大。
